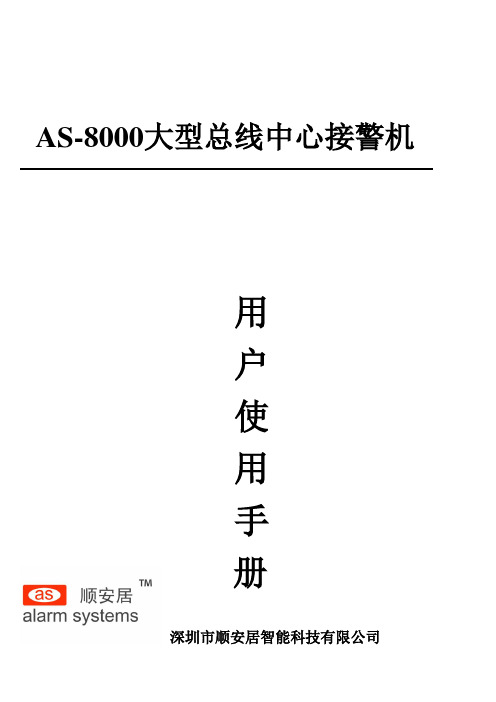

AS-8000大型总线中心接警机用户使用手册深圳市顺安居智能科技有限公司说明AS-8000中央控制系统是具有很强的实用性被广泛地应用在大型小区及周界报警系统、大楼安保系统、以及工厂学校仓储等各类大型安保系统可实现计算机管理并方便地与其它系统集成。
AS-8000主要功能及性能指标一. 主要功能●最多可接120个楼栋通讯机（AS-8120）：自身带有8个有线,通过通讯接口可以外接最多14400个报警模块或者可独立布撤防的8防区小主机,每个输入设备最多可接8个防区，最大支持防区数115208。
●整个主机可以分为8个子系统，每个子系统相当于一台主机。
●楼栋通讯机从000开始，按照地址码的顺序，最大120个楼栋机，地址码是119，每个键盘可以拥有其中的1个或多台楼栋机，各键盘分别对自己的所管辖的所有设备同时进行布防、撤防等操作；键盘可以对单个楼栋通讯机独立进行布防、撤防操作；可以通过中心软件对单个终端设备或单个防区进行撤布防。
●可最多接入8个键盘，独立操作，汉字界面。
其中1个主键盘、7个从键盘，通过主键盘或管理密码编程可以让任意键盘跟随所有报警并显示报警信息●有3个密码权限,包括管理、编程、操作●可实现与中心计算机连接●可通过电话线与报警中心通过Contact ID协议连接，并可电话通知用户●通过键盘密码、遥控器、中心计算机、电话进行撤/布防●通过管理密码或者对主键盘（0号键盘）的撤布防,同时对所有键盘进行撤布防●通过键盘对单个设备进行布撤防二．电性能指标●输入电源AC16.5V●主机板耗电静态300mA●报警状态850mA●输出电源DC13.8V●报警输出口DC14V 800mA●外观尺寸264 x 217 x 46mm●键盘端口总线总长度不得大于1200m●通讯端口总线总长度每个接口不得大于1200m，两个接口最多可达2400m第一章. 系统配置及连线说明一. 主板接线端口定义及系统基本配置AS-8000通讯主机是一种大型的报警系统，它可与各种防盗探测器相连接。

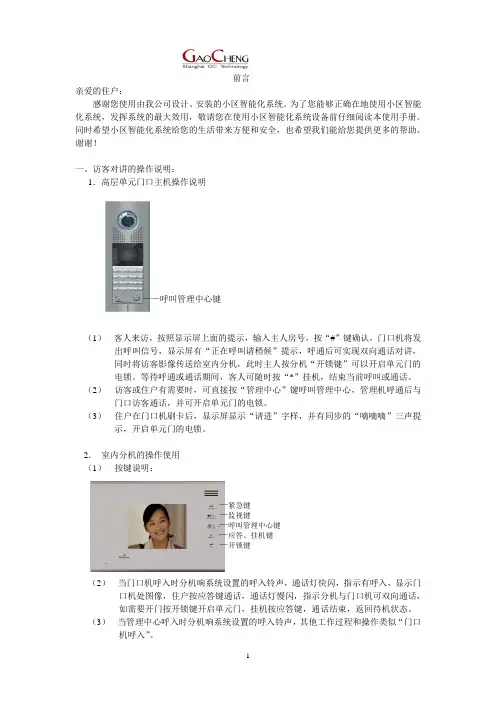

前言亲爱的住户：感谢您使用由我公司设计、安装的小区智能化系统。
为了您能够正确在地使用小区智能化系统，发挥系统的最大效用，敬请您在使用小区智能化系统设备前仔细阅读本使用手册。
同时希望小区智能化系统给您的生活带来方便和安全，也希望我们能给您提供更多的帮助。
谢谢！一、访客对讲的操作说明：1．高层单元门口主机操作说明——呼叫管理中心键（1）客人来访，按照显示屏上面的提示，输入主人房号，按“#”键确认，门口机将发出呼叫信号，显示屏有“正在呼叫请稍候”提示，呼通后可实现双向通话对讲，同时将访客影像传送给室内分机，此时主人按分机“开锁键”可以开启单元门的电锁。
等待呼通或通话期间，客人可随时按“*”挂机，结束当前呼叫或通话。
（2）访客或住户有需要时，可直接按“管理中心”键呼叫管理中心，管理机呼通后与门口访客通话，并可开启单元门的电锁。
（3）住户在门口机刷卡后，显示屏显示“请进”字样，并有同步的“嘀嘀嘀”三声提示，开启单元门的电锁。
2．室内分机的操作使用（1）按键说明：—紧急键—监视键—呼叫管理中心键—应答、挂机键—开锁键（2）当门口机呼入时分机响系统设置的呼入铃声，通话灯快闪，指示有呼入，显示门口机处图像，住户按应答键通话，通话灯慢闪，指示分机与门口机可双向通话，如需要开门按开锁键开启单元门，挂机按应答键，通话结束，返回待机状态。
（3）当管理中心呼入时分机响系统设置的呼入铃声，其他工作过程和操作类似“门口机呼入”。
（4）呼叫管理中心：待机时按管理中心键，等待管理中心接听，挂机按应答键，通话结束，返回待机状态。
（5）监视门口机：待机时按监视键，监视主机，显示主机处图像，监视主机期间，如有多个主机，再按监视键，则监视下一台主机，如此轮循，监视期间，按应答键通话，通话灯慢闪，挂机按应答键，通话结束，返回待机状态。
3．别墅门口主机操作说明——呼叫室内分机键——选择键——选择键客人来访，按任意一个选择键，再按呼叫室内分机键，门口机将发出呼叫信号，呼通后可实现双向通话对讲，同时将访客影像传送给室内分机，此时主人按分机“开锁键”可以开启院门的电锁。
我不应把我的作品全归功于自己的智慧，还应归功于我以外向我提供素材的成千成万的事情和人物！——采于网，整于己，用于民2021年5月12日防火墙模块手册北京爱赛立技术有限公司ICG Networks Technologies Co., Ltd.All rights reserved版权所有侵权必究目录1简介 ................................................................................................................... 错误!未定义书签。
1.1概述...................................................................................................... 错误!未定义书签。
1.2防火墙功能点................................................................................... 错误!未定义书签。
1.2.1连接监测描述.......................................................................... 错误!未定义书签。
1.2.2包过滤策略描述 ..................................................................... 错误!未定义书签。
1.2.3基于策略的连接数限制........................................................ 错误!未定义书签。
1.2.4协议状态检测.......................................................................... 错误!未定义书签。
AW-BIX01是连接在AW-BM1600大型总线报警主机扩充总线上使用的总线通信扩充模块，提供1个标准接线防区输入和一路集电极开路输出，输出端口可通过编程设定自身联动输出（即对应本身的输入防区实现报警联动）和外部控制输出两种工作模式，外部控制支持手动命令控制输出和可编程的报警联动输出控制模式。
其很小的体积足以直接放置在某些体积较大的探测器中，因此AW-BIX01更加适合在防区比较分散又需要一一对应进行现场联动的报警系统中使用。
另外，AW-BIX01使用和维护简单方便，只需通过拨码开关设置一个485地址接入总线系统中即可使用。
主要性能工作电源：直流10-28V，具备反极性保护工作电流：约20mA防区输入：1个带2K线末电阻标准接线防区防区类型：包括出入口、防拆、内部、周边、煤气、火警锁匙布撤防、24小时无声紧急、24小时有声紧急防区监控保护：2KΩ±30%线末监控电阻联动输出：单路集电极开路输出（驱动能力不大于200mA），实现一一对应现场联动通信接口：两线485总线通信接口通讯协议格式：MODBUS工业控制器网络通信协议485地址方式：六位拨码开关485地址范围：01～62LED通信状态指示体积小，可放置在某些探测器内无需编程，在主机中登记后即可使用工业级芯片，可适合户外使用支持防区旁路功能硬件看门狗功能防雷保护措施工作温度：-20ºC～50°C工作湿度：不大于90%，非凝露外形尺寸：60mm X 20mm警告：通电前一定要确保输出端不可裸露，否则容易导致输出短路而使内部电路永久损坏。
模块与管理主机接线规范请参照管理主机安装说明的相关章节。
附：485地址拨码表地址拨码 1 2 3 4 5 678910111213 14 15 1617181920211 On Off On off On Off On Off On Off On0ff0n 0ff 0n 0ff On Off On off On2 Off On On Off Off On On Off Off On On0ff0ff On 0n 0ff Off On On Off Off3 Off Off Off On On On On Off Off Off Off0n0n 0n 0n 0ff Off Off Off On On4 Off Off Off Off Off Off Off On On On On On0n 0n 0n 0ff Off Off Off Off Off5 Off 0ff Off Off Off Off Off Off Off Off Off0ff0ff 0ff 0ff 0n0n0n0n0n0n6 Off 0ff 0ff 0ff 0ff 0ff0ff0ff0ff0ff0ff0ff0ff 0ff 0ff 0ff Off0ff0ff0ff0ff 拨码22 23 24 26 26 2728293031323334 35 36 3738394041421 Off On Off On Off On0ff0n0ff0n0ff On Off On off On Off On Off On Off2 On On Off Off On On0ff0ff On0n0ff Off On On Off Off On On Off Off On3 On On Off Off Off Off0n0n0n0n0ff Off Off Off On On On On Off Off Off4 Off Off On On On On On0n0n0n0ff Off Off Off Off Off Off Off On On On5 0n 0n 0n 0n 0n 0n0n0n0n0n0ff Off0ff Off Off Off Off Off Off Off Off6 0ff 0ff 0ff 0ff 0ff 0ff0ff0ff0ff0ff0n On0n 0n 0n 0n0n0n0n0n0n 拨码43 44 45 46 47 4849505152535455 56 57 5859606162631 On 0ff 0n 0ff 0n 0ff On Off On off On Off On Off On Off On0ff0n0ff0n2 On 0ff 0ff On 0n 0ff Off On On Off Off On On Off Off On On0ff0ff On0n3 Off 0n 0n 0n 0n 0ff Off Off Off On On On On Off Off Off Off0n0n0n0n4 On On 0n 0n 0n 0ff Off Off Off Off Off Off Off On On On On On0n0n0n5 Off 0ff 0ff 0ff 0ff 0n On On On On On On On On On On On On On On On6 0n 0n 0n 0n 0n 0n On0n0n0n0n0n0n 0n 0n 0n0n0n0n0n0n。

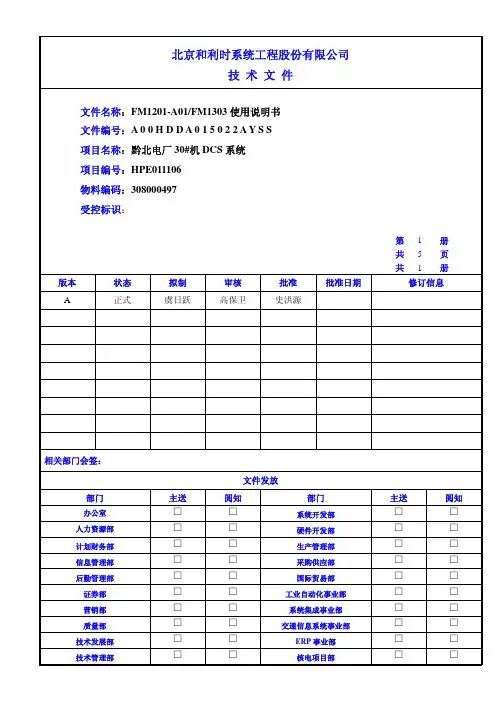

北京和利时系统工程股份有限公司技术文件文件名称：FM1201-A01/FM1303使用说明书文件编号：A 0 0 H D D A 0 1 5 0 2 2 A Y S S项目名称：黔北电厂30#机DCS系统项目编号：HPE011106物料编码：308000497受控标识：第 1 册共 5 页共 1 册版本状态拟制审核批准批准日期修订信息A 正式虞日跃高保卫史洪源相关部门会签：文件发放部门主送阅知部门主送阅知办公室□□系统开发部□□人力资源部□□硬件开发部□□□□生产管理部□□计划财务部□□采购供应部□□信息管理部□□国际贸易部□□后勤管理部□□工业自动化事业部□□证券部□□系统集成事业部□□营销部□□交通信息系统事业部□□质量部□□ERP事业部□□技术发展部□□核电项目部□□技术管理部目次1 功能特点 (1)2 工作原理 (1)3 信号连接端子定义 (2)4 指示灯状态 (2)5 安装与使用 (3)5.1 安装 (3)5.2 拆卸 (3)6 技术指标 (3)1 功能特点FM1201-A 模块是FM 系列模块之一，它必须和底座FM1303-A 配合使用。
如果和FM1303-A 配合使用，能实现DP 重复器功能。
具有下列功能和特点：● 采用Profibus-DP 现场总线通讯协议。
● 支持实时的状态显示。
可实时显示本模块的运行状态和通信状态。
● 支持带电插拔。
在系统加电的情况下插拔本模块，不会影响系统的正常运行，也不会损坏本模块。
● 周期性的故障检测。
定期检测模块自身CPU 的工作状态。
一旦CPU 出现故障，在保证安全的前提下，WATCHDOG 电路可使模块复位。
● 具备较完备的保护功能。
这些保护功能包括： DC24V 反向保护。
2 工作原理1）重复器工作原理数据在DP 总线的物理层来回传输，通常由于传输距离过长，或负载过大，导致在双绞线上传输的信号变弱。
这样，必须经过重复器对信号整形放大，才能把信号准确无误地往后传输。

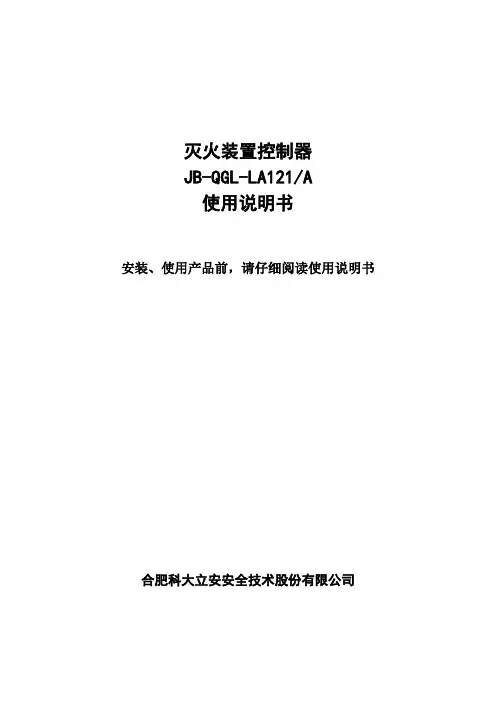

灭火装置控制器JB-QGL-LA121/A使用说明书安装、使用产品前，请仔细阅读使用说明书合肥科大立安安全技术股份有限公司尊敬的用户：首先感谢您选购、使用科大立安产品。
为了方便您的使用，请仔细阅读产品使用说明书，并按照书中说明的内容进行使用。
如果您在使用过程中，有什么疑问或问题，请按照书后的电话、地址和我们联系，我们将竭诚为您服务。
再次感谢您选用科大立安产品、宣传科大立安产品。
科大立安……科技创造现代安全。
目录第一章概述 (1)1 概述 (1)2 使用要求 (1)第二章技术参数和结构特征 (2)1工作原理 (2)2 技术特征 (3)3 主要技术指标 (3)4 外形及重量 (4)第三章安装、接线 (4)1 安装 (4)2 接线盘及接线说明 (4)第四章操作使用说明 (6)第一节键盘/显示说明 (6)第二节菜单操作 (10)第五章调试 (34)1 开机前检查及调试准备 (34)2 开机 (35)3 编程 (35)4 功能试验 (35)第六章维修、保养及故障处理 (35)1 维护、保养 (35)2常见故障分析与排除 (36)附录: 打印机的换纸方法及注意事项 (37)1、换纸方法 (37)2、打印用纸规格 (37)第一章概述1 概述JB-QBL-LA121/A灭火装置控制器集报警、联动、监管等多种功能于一体，满足GB25204-2010国标的要求，可适用于各类宾馆、办公楼、体育馆、图书馆等中、小型消防工程。
JB-QBL-LA121/A灭火装置控制器采用多CPU并行处理、可编程逻辑器件、ARCNET网络、智能化数字总线等技术，实时采集报警信号和烟、温等环境参数，通过分析、处理，进行火灾判决；根据联动动作关系和逻辑设置，自动控制相关消防设备，实施联动灭火。
采用VME插板和模块化结构，抗干扰、抗振动能力强，工作可靠、性能稳定、误报率低, 且扩展灵活、维护方便；采用大屏幕液晶、全汉字显示、菜单向导, 方便用户操作、使用。

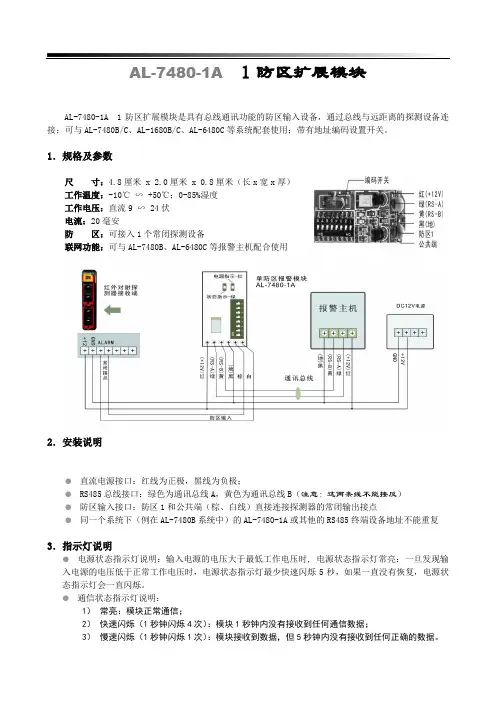

AL-7480-1A 1 防区扩展模块AL-7480-1A 1防区扩展模块是具有总线通讯功能的防区输入设备，通过总线与远距离的探测设备连接；可与AL-7480B/C 、AL-1680B/C 、AL-6480C 等系统配套使用；带有地址编码设置开关。
1．规格及参数尺 寸：4.8厘米 x 2.0厘米 x 0.8厘米（长x 宽x 厚）工作温度：-10℃ ∽ +50℃；0-85%湿度工作电压：直流9 ∽ 24伏电流：20毫安防 区：可接入1个常闭探测设备联网功能：可与AL-7480B 、AL-6480C 等报警主机配合使用2．安装说明● 直流电源接口：红线为正极，黑线为负极；● RS485总线接口：绿色为通讯总线A ，黄色为通讯总线B （注意：这两条线不能接反） ● 防区输入接口：防区1和公共端（棕、白线）直接连接探测器的常闭输出接点● 同一个系统下（例在AL-7480B 系统中）的AL-7480-1A 或其他的RS485终端设备地址不能重复3．指示灯说明● 电源状态指示灯说明：输入电源的电压大于最低工作电压时, 电源状态指示灯常亮；一旦发现输入电源的电压低于正常工作电压时，电源状态指示灯最少快速闪烁5秒，如果一直没有恢复，电源状态指示灯会一直闪烁。
● 通信状态指示灯说明：1） 常亮：模块正常通信；2） 快速闪烁（1秒钟闪烁4次）：模块1秒钟内没有接收到任何通信数据；3） 慢速闪烁（1秒钟闪烁1次）：模块接收到数据，但5秒钟内没有接收到任何正确的数据。
4. 地址编码开关在将AL-7480-1A接入系统使用时,必须对其进行地址编码，编码通过编码开关进行设置，地址编码采用2进制编码方式。
编码开关按“12345678”顺序排列设置二进制地址。
例如：某防区扩展模块的编码为13；对应的位二进制数为：00001101，在地址拨码开关对应的顺序为1-8（即高位为1，低位为8）1,2,3,4,7位不动, 5,6,8位拨到”ON”一边附：地址编码表注意：请按照本安装指南进行安装；在连接AL-7480-1A之前请先断开系统电源。
