风冷模块机组使用说明书

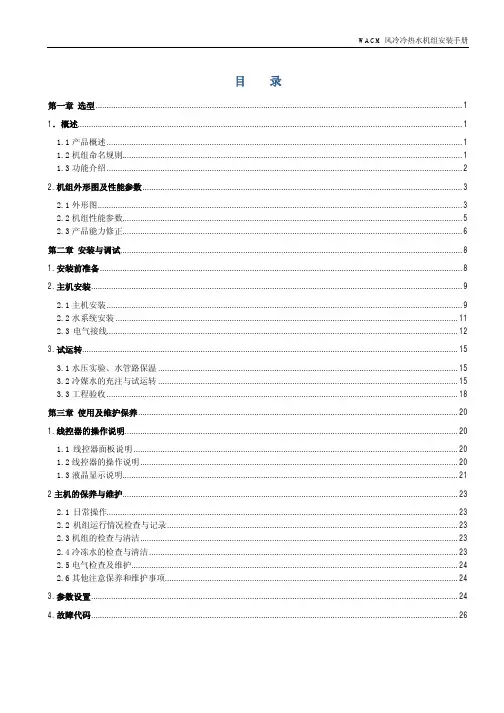

目录第一章选型 (1)1．概述 (1)1.1产品概述 (1)1.2机组命名规则 (1)1.3功能介绍 (2)2.机组外形图及性能参数 (3)2.1外形图 (3)2.2机组性能参数 (5)2.3产品能力修正 (6)第二章安装与调试 (8)1.安装前准备 (8)2.主机安装 (9)2.1主机安装 (9)2.2水系统安装 (11)2.3电气接线 (12)3.试运转 (15)3.1水压实验、水管路保温 (15)3.2冷媒水的充注与试运转 (15)3.3工程验收 (18)第三章使用及维护保养 (20)1.线控器的操作说明 (20)1.1线控器面板说明 (20)1.2线控器的操作说明 (20)1.3液晶显示说明 (21)2主机的保养与维护 (23)2.1日常操作 (23)2.2机组运行情况检查与记录 (23)2.3机组的检查与清洁 (23)2.4冷冻水的检查与清洁 (23)2.5电气检查及维护 (24)2.6其他注意保养和维护事项 (24)3.参数设置 (24)4.故障代码 (26)第一章选型1．概述1.1产品概述WACM风冷冷热水机组，WFI中国推出的新一代风冷热泵中央空调产品，在设计上紧紧围绕高效性、舒适性、智能性、可靠性等特点，机组以结构紧凑，外形精巧、运行安全、可自由组合拼装、灵活搭配多台风机盘管、空气处理机组等末端的诸多优点，广泛应用于工厂、车站、宾馆、酒店、别墅、写字楼等中型商用场所。

产品特点：◇电子膨胀阀节流、控制精确，人体更舒适采用500步调节精度的电子膨胀阀，配合电脑程序控制调节，制冷剂流量调节范围更大、控制精度更高；采用主动除霜控制逻辑，可瞬间满负荷进入除霜状态，实现快速除霜；◇立式风侧换热器设计，换热效率更高风侧换热器立式设计，避免了V型结构底部风流短路现象，有效换热可提高10%，并彻底解决冬季结露问题；◇模块化设计，投资分散，操作便捷任意模块可作为主模块设计，与其他机组协调按照实际工况需求运行；无限制模块组合，模块组合数量和型号不限，可根据用户需要组合拼装；◇省电节能，运行宁静双或多系统设计使机组可根据负荷的大小自动调节能量，使机组长期运行在最佳经济工况点附近；高效节能的名牌涡旋制冷压缩机，高效率风机，名牌高效板式换热器使您在享受高品质生活的同时，大大降低您的支出费用。

适用于麦克维尔模块式风冷冷水/热泵机组MAC210/MAC230D /DS/DM/DR/DRS/DRMC302l控制器使用手册一、操作1、开关机按ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换。

2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。

3、参数查询使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、进水设置温度、进水温度、出水设置温度、出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。

按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键查看该机组的不同的参数。

4、参数设置①按“密码”键显示器左下框内显示“密码输入”和“00”，按“▲”或“▼”键改变数值，当选择到正确的用户密码后按“确定”键（出厂密码为“00”），显示框内显示时间，则表示已经输入正确的用户密码，可以进行以下设置：A、运行参数修改：在输入正确密码后，按照步骤②→③→④就能够完成运行参数的修改设置。

B、用户密码修改：在输入正确密码后，按“密码”键显示框内只显示“00”，则表示进入用户密码修改设置，按“▲”或“▼”键改变数值后，按“确定”键修改拥护密码完成，同时跳出参数设置状态。

②按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，找到欲设置参数的机组号时按“确定”键即可设置该机组的工作参数了（可设置的参数有：制冷进水温度、制热进水温度）。

③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。

④重复步骤②可设置其他参数（注意：60秒内没有按键则退出参数设置）。

⑤设置参数值必须在关机状态下进行。

5、实时时钟设置用针形工具按“模式”键上方的小孔，液晶显示器上显示“星期设置”的字样，按“▲”或“▼”键设置当前时间是星期几，设置好了之后再按小孔，星期设置成功，同时显示器上显示“时钟设置”时间会闪烁，此时按“▲”键修改小时，按“▼”键修改分钟，再按小孔即可保存设置的时钟。

65A风冷模块机组安装维修手册编制：校对：会签：审定：第一部份、产品规格：一、产品功能特点：1.全优设计,高效节能(1)双压缩机并联技术:采用两台涡旋式压缩机并联运行，主机根据出水温度来控制两台压缩机的开启，达到最大限度的节能(2)高效水侧换热器:制冷时，水侧换热器为蒸发器，制热时，水侧换热器为冷凝器,使用高效换热铜管,冷冻水在换热管外流动，制冷剂在换热管内部流动,全优化设计，结构合理，运行可靠，性能优异；耐压抗震，不易变形。

(3)冷凝器为翅片盘管式结构，采用高效内螺纹铜管与由亲水膜材料制成的强化铝翅片经涨管机涨管而成，具有效率高、冬季不易结霜的作用；优化盘管结构，加大传热面积，降低传热温差，使机组可适用于夏季45度高温工况下制冷，冬季-15度低温工况下制热。

同时采用低噪音风机,降低机组的整体噪音.(4)进口高性能电子膨胀阀：通过调节系统过冷（热）度来调节系统制冷剂流量。

选择电子膨胀阀控制制冷剂流量，能力调节更精确。

配合高效蒸发器,使满负荷及部分负荷时的COP值达到最佳状态(能效比高达3.5)。

2.控制智能化,操作安全简便(1)网络集中控制技术:在一个空调系统中，最多可由16个（65A）模块机组组成一个集中控制的中央空调系统，通过电脑板上的拨码开关（操作见电控部分）可选择各模块机组代号，各部分均采用RS485通讯接口连接，结构简单，便于用户布线安装。

(2)联动集中控制技术:室内风机盘管可单独控制也可进行集中控制,各室内机通过双芯无极性配线与单独控制器或集中控制器相连,实现空调器间集中统一控制.当一台室内机启动时,自动启动中央空调机组,当所有室内机都达到设定温度时,制冷主机停机,更加节能.(3)拥有制冷,制热,自动运行,实时时钟,定时开关机,自动防冻,自动分别动态除霜,压缩机均衡工作控制,系统和模块故障信号显示和外控输出,风盘联动控制等强大功能.(4)操作屏可移动到总控制室内（最远距离1000米），实现远距离控制。

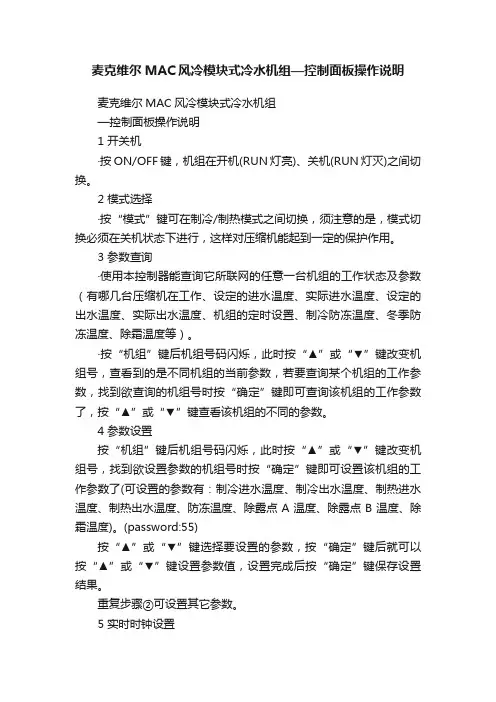

麦克维尔MAC风冷模块式冷水机组—控制面板操作说明麦克维尔MAC风冷模块式冷水机组—控制面板操作说明1 开关机·按ON/OFF键，机组在开机(RUN灯亮)、关机(RUN灯灭)之间切换。

2 模式选择·按“模式”键可在制冷/制热模式之间切换，须注意的是，模式切换必须在关机状态下进行，这样对压缩机能起到一定的保护作用。

3 参数查询·使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、设定的进水温度、实际进水温度、设定的出水温度、实际出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。

·按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键查看该机组的不同的参数。

4 参数设置按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，找到欲设置参数的机组号时按“确定”键即可设置该机组的工作参数了(可设置的参数有：制冷进水温度、制冷出水温度、制热进水温度、制热出水温度、防冻温度、除露点A温度、除露点B温度、除霜温度)。

(password:55)按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。

重复步骤②可设置其它参数。

5 实时时钟设置·用针形工具按“模式”键上方的小孔，液晶显示器上显示“星期设置”的字样，按“▲”或“▼”键设置当前时间是星期几，设置好了之后再按小孔，星期设置成功，同时显示器上显示“时钟设置”字样，时间会闪烁，此时按“▲”键修改小时，按“▼”键修改分钟，再按小孔即可保存设置的时钟。

6 定时设置按“定时”键后显示器上同时显示“星期设置”和“定时设置”的字样，此时按“▲”或“▼”键选择要设置定时的时间在星期几，选好后按“确定”键，显示器上显示“定时设置”的字样，此时按“▲”键选择要设置当天的哪个定时（能设置4个，在“机组号”上方有指示）,按“▼”键选择“定时开”或“定时关”，按“确定”键后再按“▲”键修改小时，按“▼”键修改分钟，设置好时间后按“确定”键保存这个定时设置。

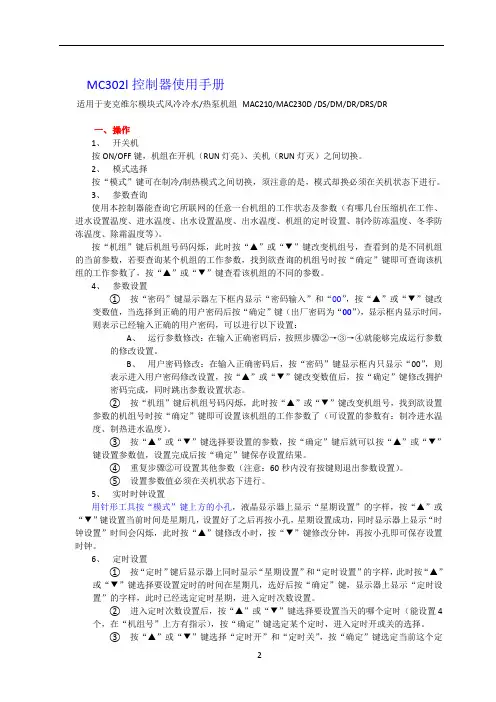

MC302l控制器使用手册适用于麦克维尔模块式风冷冷水/热泵机组MAC210/MAC230D /DS/DM/DR/DRS/DR一、操作1、开关机按ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换。

2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。

3、参数查询使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、进水设置温度、进水温度、出水设置温度、出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。

按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键查看该机组的不同的参数。

4、参数设置①按“密码”键显示器左下框内显示“密码输入”和“00”，按“▲”或“▼”键改变数值，当选择到正确的用户密码后按“确定”键（出厂密码为“00”），显示框内显示时间，则表示已经输入正确的用户密码，可以进行以下设置：A、运行参数修改：在输入正确密码后，按照步骤②→③→④就能够完成运行参数的修改设置。

B、用户密码修改：在输入正确密码后，按“密码”键显示框内只显示“00”，则表示进入用户密码修改设置，按“▲”或“▼”键改变数值后，按“确定”键修改拥护密码完成，同时跳出参数设置状态。

②按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，找到欲设置参数的机组号时按“确定”键即可设置该机组的工作参数了（可设置的参数有：制冷进水温度、制热进水温度）。

③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。

④重复步骤②可设置其他参数（注意：60秒内没有按键则退出参数设置）。

⑤设置参数值必须在关机状态下进行。

5、实时时钟设置用针形工具按“模式”键上方的小孔，液晶显示器上显示“星期设置”的字样，按“▲”或“▼”键设置当前时间是星期几，设置好了之后再按小孔，星期设置成功，同时显示器上显示“时钟设置”时间会闪烁，此时按“▲”键修改小时，按“▼”键修改分钟，再按小孔即可保存设置时钟。

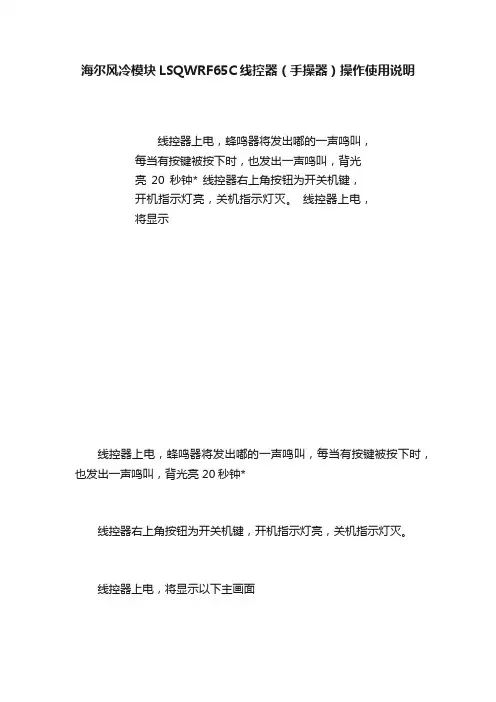

海尔风冷模块LSQWRF65C线控器（手操器）操作使用说明线控器上电，蜂鸣器将发出嘟的一声鸣叫，每当有按键被按下时，也发出一声鸣叫，背光亮20秒钟* 线控器右上角按钮为开关机键，开机指示灯亮，关机指示灯灭。

线控器上电，将显示线控器上电，蜂鸣器将发出嘟的一声鸣叫，每当有按键被按下时，也发出一声鸣叫，背光亮 20秒钟*线控器右上角按钮为开关机键，开机指示灯亮，关机指示灯灭。

线控器上电，将显示以下主画面第一行显示日期：曰/月/年时/分/秒星期第二行显示当前设定状态，按线控器上模式键可选择制冷/制热，如联动开关闭合，则显示☆，断开不显示第三行显示设罝温度：制热时按修改键可在25C--55C之间设置。

制冷时按修改键可在10>-25：之间设罝·（制冷下限可调）第四行显示当前选定从机故障代码。

出现故障后，蜂鸣器鸣叫三声，背光亮30s。

显示当前模块机地址.如果多个模块有故障，则地址小的模块机优先报。

按设定键进入设置画面通过选择键将光标移动到设定参数上，按确定键进入，将弹出输入密码界面，此项一般用户不能进入。

需厂家进行设置本机初始密码为“1234”。

密码输入方法如下：选择系统参数后，密码后面的第一位会反黑显示，按“修改”的递增或递减键，会加一或减一，达到数值后，按“选择”键的递减键，光标会移到下一个数字并反黑显示，同样方法，修改数值，全部四个密码数值设定完成后，按“确认”键，进入系统参数设定界面。

按“选择”键可选择设定项，按“修改”键被选中项将被修改，开度可在0·—…2000 之间进行设罝.要使设定开度有效，使能幵度必须为ON.将光标移动到设定频率，可用同样的方法进行频率设罝。

频率设罝范围在15Hz —110 Hz之间设罝。

将光标移动到使能频率：设定频率允许后，设定频率才有效。

将光标移动到除霜运行时间，可在5分钟-16分钟之间进行设置。

将光标移动到除霜间隔时间，可在20分钟-120分钟之间进行设罝。

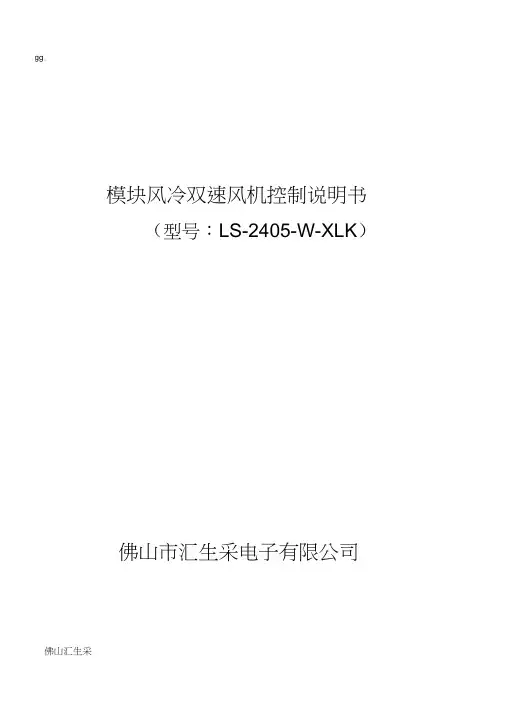

gg.模块风冷双速风机控制说明书（型号：LS-2405-W-XLK）佛山市汇生采电子有限公司佛山汇生采模块风冷双速风机控制说明书、概述:1 •本控制器适用于单压缩机、双压缩机风冷冷（热）水机组。

2 •本控制器由主控板、线控器和连接线组成。

二、系统的构成:4 •辅助电加热（或曲轴箱加热器）、加热器、低速风机、高速风机、连锁二通阀开关信号。

三、系统的设置：（用户需要更改设置，应在通电前完成功能选择：机组设置3 •主要功能简介。

制冷功能；模块控制（最多10个机组）； 制热功能；板换防冻； 热水功能 . 冬季防冻功能； 液晶显示； . 水流不足保护； 定时功能； . 高/低压保护；远程控制； . 制冷时，板换防冻保护； 机组运仃参数设置； . 制热时，出水温度过高保护；停电记忆功能； . 压机女全启动，运仃保护及平均开启功能; 辅助电加热； . 故障显示及报警；用户功能选择； .回水、出水、环境、外盘 1、外盘2、 二通阀连锁控制；排气2温度检测。

热水、排气1、可以通过网络实现集中控制。

1 •系统1:压缩机1、四通阀 2. 系统2:压缩机2、四通阀3. 水路系统：水泵、水流开关、 1、 压缩机1高/低压开关、压缩机 2、 压缩机2高/低压开关、压缩机1、 除霜感温器2、 除霜感温器防冻开关、回水感温器、出水感温器。

1过载。

2过断开=1,闭合=0）四、控制器的操作及参数设定:面板图:按键操作及设置：1、开/关键（ON/OFF ）：按此键一次，控制系统在待机状态和运行状态切换。

2、模式键（MOD ）按此键一次，控制系统在“制冷T 制热T 自动T 制冷”间切换。

（模式选择，必须在停压机状态下才有效，延时10秒后转换到设置模式。

）3、回复键（RESET ）：有故障报警时，当故障排除后，按此键可清除故障显示代码，使控制系统恢复正常运行状态。

4、增键（A ）:直接按此键一次，设定温度在原来的基础上加1C,如果设定温度已经为最大值，再按此键则进入最小值，循环操作。

编制XXX校对XXX审核XXX批准XXX 日期06、9、8日期2006.09.12日期2006.09.12日期2006-9-12广东志高商用空调事业本部第一部分手操器操作说明一、作面板示意图二、显示界面组成及层次：1.显示界面的组成：1.1开机显示“欢迎”界面1.2主工作界面1.3系统功能选择界面1.3.1运行管理a）机组运行设定b）设置系统日期时间c）定时功能设置1.3.2状态查询a）运行状态及检测温度查询b）故障状态查询c）故障记录查询1.3.3系统参数设置a）地址设置b）参数设置1.3.4制造商参数设置a）设置初次开机密码b）设置一级限时运行c）设置二级限时运行2.显示界面的层次图运行指示灯定时指示灯故障指示灯态查询录查询三、“欢迎”界面1.界面示意图：2.界面说明：显示生产厂家信息。

3.界面操作：开机即进入“欢迎”界面，按“菜单”键进入主工作界面。

或显示30秒后自动进入主工作界面。

四、主工作界面1．界面示意图：2．界面说明：2.1首行显示当前年份、日期、星期和时间。

2.2实时显示系统总进水温度、温度设定值、系统总出水温度、环境温度，工作模式和负荷量。

2.3负荷量的计算方法：正在运行的压机数/所有模块的压机总数×100。

不显示小数，小数部分四舍五入。

2.4显示辅热状态：3．界面操作：�按“菜单”键进入系统功能选择界面,按“返回”键返回显示欢迎界面。

�系统没有发生锁机时，或锁机时密码错误输入次数已经超限。

若十秒内不操作任何按键(运行指示页面除外)，则系统自动回到主工作画面。

否则回到需要锁机密码输入提示界面。

五、系统功能选择界面1.界面示意图：2.界面说明：系统功能选择界面包括如下菜单：2.1运行管理：运行设置及设定时钟和定时开关机时间。

2.2运行状态及故障记录查询：查询模块参数及运行状态，查询历史故障记录。

2.3系统参数设置：设置系统运行参数。

进入该页面需密码验证。

2.4制造商设置：设置限制运行条件。

浙江美意空调有限公司模块式水冷/冷热水双机组线控器（段码屏）技术规格书型号：HPL1A.IRAR编制审核批准客户卫春阳10/05/10线控器部分线控器操作面板介绍为了方便说明，线控器LCD 液晶全部点亮。

线控器面板图线控器LCD 液晶图上键下键 模式键查询键复位键开机键关机键设置键模式显示区域 状态显示区域 星期显示区日期显示区时间显示区回水温度显示区域 设定温度显示区域 故障代码显示定时显示区域 风速显示区域机组号显示区三角指示符号显示区锁定符号防冻符号水泵符号 融霜符号压缩机符号 电加热符号通讯状态符号密码符号生活热水符号 自动模式通风模式符号 制冷模式符号 制热模式符号 热回收模式符按键功能概述:模式键：运行模式设置查询键：查询压缩机加载状态、冷冻/冷却出水温度复位键：发生故障时复位可恢复的故障设置键：进入星期和时间设置功能▲/▼键：调整设定参数或输入密码等开/关机键：系统开/关机一、线控器功能简介1.蓝色背光LCD显示2.可配水冷冷热水机模块控制板，进行单机或模块化控制3.实时时钟显示，独立的星期七天定时，每天一组定时开/关机设置4.机组实时工作温度查询5.用户参数设置、制造商参数设置、三级密码保护6.上电默认关机或最后运行状态选择7.按键锁定功能等等二、线控器显示1．开机或关机显示机组处于关机状态时，模式符号闪烁，反之模式符号正常显示。

2．运行模式显示当机组处于开机状态时，运行模式符号正常显示。

制冷模式时制冷符号显示，制热模式时制热符号显示，热回收模式时热回收符号显示，制冷+热回收模式时制冷符号和热回收符号同时显示，制热+热回收模式时制热符号和热回收符号同时显示。

当机组处于关机状态时，运行模式符号闪烁显示。

3．机组空调回/出水温度及设定温度显示根据设定的运行模，回水温度显示区显示不同的回水温度，而设定温度区则显示不同的设定温度，如下表所示。

运行模式回水温度区显示温度设定温度区显示温度制冷机组空调回水温度制冷设定温度制热机组空调回水温度制热设定温度热回收生活热水温度生活热水控制温度制冷+热回收生活热水温度生活热水控制温度制热+热回收生活热水温度生活热水控制温度制冷+热回收模式和制热+热回收模式在生活热水水泵开启之前分别根据表中的制冷、制热模式显示温度，当生活热水水泵启动后，则根据表中制冷+热回收或制热+热回收显示温度，同时热水符号显示。

一、安全注意事项1、操作机组之前，请详细阅读所有“安全注意事项”。

2、“安全注意事项”内列举各种与安全有关的重要事项，恳请严加遵守。

同时，请将本手册交与其它操作本机人士，50MCU下坠而引致身体受伤或控制器损坏。

水管、避雷导体或电话的接地线相连。

二、控制原理1、风-水系统输入输出信号汇总示意表（1）输入信号汇总表（2）输出信号汇总表：（3）开/关机：电控系统各单元具有上电自检功能，在确认系统软硬件正常后，才允许开机。

①开机②关机表二3、控制功能✧压缩机防频繁起停：（1）压缩机再次启动间隔时间：如：“3min”即压缩机停机时间不小于3min。

（2）压缩机最少运行时间：如：“7min”即压缩机开机后至少运行7min，此时温控失效（故障保护，手动关机除外）。

✧压缩机均衡运行：在运行过程中，启动运行时间短的压缩机，停止运行长的压缩机。

注：运行时间的比较以小时为最小单位。

✧工作模式选择：（1）自动：环境温度低于设定值时，“制热”。

环境温度高于设定值时，“制冷”。

（2）通过控制板DI11执行手动切换，通为“制热”，断为“制冷”。

（3）面板功能切换：制冷----制热----自动。

（4）在运行状态中任何“制冷”、“制热”功能的切换均无效，只有停机状态中方可允许切换。

✧保护及故障处理：（1）所有故障点都具有时间可调的检测延时。

如一般故障检测延时、流量开关检测延时，以防检测开关的波动。

（2）流量开关、电源故障时系统全停。

即水泵、压缩机、风机、四通阀等设备全部停止工作。

（3）温度传感器故障时，如短路、断路时系统全停。

（4）高低压保护、压缩机故障时只停压缩机、风机、四通阀但不停水泵。

（5）风机故障时风机、压缩机全停，但不停水泵。

（6）水温过高、过低压缩机全停，但不停水泵。

（7）低压保护在制热时具有3-5分钟的延时，以防除霜时回气压力的大范围波动；制冷时只具有检测延时。

（8）流量开关，电源故障结束时面板复位无效，需重新启动信号方能开机；其它故障点在故障消除时可以使用面板复位键重新复位开机。

模块化风冷热泵冷水机组技术说明书4、工作原理及系统构成4．1工作原理LSRFMI I I／LSFMI I I模块化风冷热泵冷水机组利用空气中低品位热量，借助压缩机系统，通过消耗部分电能，冬季将空气中的低品位热量‘‘取”出来，向室内供热；夏季把室内热量释放到空气中去，实现空调的目的；制冷原理：压缩机排出的高温高压的制冷剂气体进入风冷换热器中，通过与冷却介质空气的热交换，成为高压制冷剂液体经过过滤器通过膨胀阀的节流成为低温低压的制冷剂汽液混合物进入水冷桶式换热器，通过与冷冻水的热交换，吸收冷冻水的热量成为低温低压的制冷剂气体吸入压缩机，冷冻水由于放热温度降低向外界提供冷量。

制热原理：压缩机排出的高温高压的制冷剂气体进入水冷换热器中，通过与冷冻水的热交换，成为高压制冷剂液体经过过滤器通过膨胀阀的节流成为低温低压的制冷剂汽液混合物进入风冷换热器，吸收空气的热量成为低温低压的制冷剂气体吸入压缩机，冷冻水由于吸热温度升高向外界提供热量。

4．2系统构成模块化风冷热泵冷水机组系统原理图如下图所示，机组由全封闭涡旋压缩机、四通阀、风冷簇热器、单向阀、干燥过滤器、贮液器、膨胀阀、桶式换热器及保护装置等组成。

夏季运行时，制冷剂循环路线为：压缩机—四通阀—风冷换热器—贮液器—干燥过滤器—膨胀阀一桶式换热器—四通阀一压缩机；冬季运行时，经四通阀切换，制冷剂路线为：压缩机—四通阀—桶式换热器一贮液器—膨胀阀—风冷换热器—四通阀——压缩机4．2．1制冷系统4．2．1．1压缩机压缩机是制冷系统的心脏，通过压缩机的压缩作用，才能实现低品位能量向高品位能量的转换。

压缩机的效率直接决定了制冷系统能效比的高低。

LSRFMIII／LSFMIII系列模块化风冷热泵冷水机组每个模块单元配置二台至四台法国美优乐全封闭涡旋式压缩机。

电机为两极，50HZ，电压380V。

压缩机内设置有消声减震装置，压缩机底脚有橡胶减振器。

美优乐全封闭涡旋压缩机本身就具有很好的保护装置，而模块机组及其监控系统又对压缩机设有多种保护如；电机过热和过电流保护，高低压超限保护以及压缩机过载和缺相保护，为其提供了双重的保护。

®风冷式冷水（热泵）机组安装应用说明书机型：HLR100/M6HL100/M6安装使用本机组之前，请仔细阅读说明书，并妥善保存以备日后参考四川长虹电器股份有限公司特别提醒1、产品为风冷式冷水（热泵）机组，主要用于空调系统，请勿用于其他用途。

2、请勿自行安装。

本产品只有正确安装在合理的空调系统中才能可靠地运行，错误的安装将可能导致机组运转不正常、机组损坏、人身伤害或财产损失。

3、系统中的循环水量应进行准确的设计，防止由此引起的制冷（热）速度太慢或温度波动太大。

0℃时，对循环水系统设计必须进行防冻结处理。

如果释放干净。

冬季因循环水冻结造成机组损坏，制造商不承担任何责任。

1、锋利的棱边和换热器表面都具有伤害性，应避免接触。

2、移动机组或电源是危险的，它足以引起人受伤或死亡。

3、在维修、移动、安装机组前必须切断电源，否则会触电。

4、切勿拆除机组风叶网罩，切勿用手或其它物品伸进机组进出风口，否则会造成人身伤害或机组损坏。

5、切勿向机组淋水及湿手操作机组，否则会造成故障或发生触电危险。

6、机组上切勿站人或放置物品，否则人或物品会掉下来。

7、切勿使用容量不相符的漏电断路器，切勿用导线或铁丝代替漏电断路器，否则会造成故障或引起火灾。

本说明书所用图示均为示意图，产品请以实物为准！本说明书包括长虹现在生产的产品，若设计或产品结构变化时，恕不另行通知！欢迎您加入长虹电器用户的行列，在安装使用本机组之前，请仔细阅读说明书。

目录1 重要参数 (1)2 工况条件 (1)3 产品规格 (2)4 用户使用说明 (2)5 外形尺寸 (3)6 安装附件 (3)7 安装须知 (3)8 系统设计注意事项 (3)9 安装位置选择 (4)10 安装基础与安装要求 (5)11 机组搬运注意事项 (5)12 进出水管连接 (6)13 电气配线 (6)14 机组试运行 (7)15 维护保养说明 (7)16 机组试运转参数 (9)1 重要参数1.1稳定工作范围电源：3N～，342～418V，50Hz。
