干簧管传感器模块使用说明书

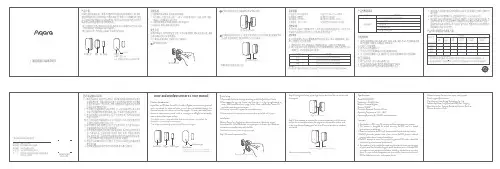

产品介绍Aqara门窗传感器 E1是一款基于Zigbee无线通信协议的检测如门、窗、抽屉、衣柜等物体的开合状态传感器，内置了高精度干簧管，可以准确检测门窗开合。

Aqara门窗传感器 E1可以根据检测门窗开合状态的变化为自动化条件，联动网关或其他设备执行多种智能场景。

*本产品需要配合具备Zigbee网关功能的设备使用。

部分功能需要特定型号网关支持，详情列表请查看：/support。

撕下胶贴保护膜扫码获取ZigbeeInstall Code产品中有害物质的名称及含量基本参数产品性能故障表微功率设备使用说明产品型号：MCCGQ14LM 无线连接：Zigbee 感应距离：≦22mm 工作温度：-10℃~+50℃（一）（二）（三）（四）（五）（六）（七）（八）本产品使用的 Zigbee 技术符合“微功率短距离无线电发射设备目录和技术要求” 中通用微功率设备 F 类设备的技术要求，用于数据传输应用。

采用一体化天线，控制、调整及开关等使用方法请参考产品说明书中相关内容；不得擅自改变使用场景或使用条件、扩大发射频率范围、加大发射功率（包括额外加装射频功率放大器），不得擅自更改发射天线； 不得对其他合法的无线电台（站）产生有害干扰，也不得提出免受有害干扰保护；应当承受辐射射频能量的工业、科学及医疗（ISM）应用设备的干扰或其他合法的无线电台（站）干扰； 如对其他合法的无线电台（站）产生有害干扰时，应立即停止使用，并采取措施消除干扰后方可继续使用； 在航空器内和依据法律法规、国家有关规定、标准划设的射电天文台、气象雷达站、卫星地球站（含测控、测距、接收、导航站）等军民用无线电台（站）、机场等的电磁环境保护区域内使用微功率设备，应当遵守电磁环境保护及相关行业主管部门的规定； 禁止在以机场跑道中心点为圆心、半径 5000 米的区域内使用各类模型遥控器； 微功率设备使用时温度和电压的环境条件与本产品相同。

产品尺寸：41×22×11mm电池型号：CR1632执行标准：GB4943.1-2011工作湿度：0~95% RH，无冷凝保修说明本产品售后服务严格依据《中华人民共和国消费者权益保护法》、《中华人民共和国产品质量法》实行售后三包服务，服务内容如下：在三包有效期内，您可以依照本规定免费享受退货、换货、维修的服务，退货、换货、维修应当凭发票办理。

GSK干簧管液位控制原理及使用液位传感器的发展从最早的电极式、UQK/GSK、到现在的光电式和GKY液位传感器，形成了多种液位控制方式。

电极式便宜简单，但在水中会吸附杂质，使用寿命短。

传统浮子有相对滑动轨道，容易被脏东西卡住，可靠性较低。

另外，传统浮子触点直接220V交流电，水位波动触点频繁吸合，使用寿命较低。

所以液位控制的系统设计应该根据具体使用环境慎重选择传感器，但多数人却忽略了这一点，因为液位传感器太小了，在工程中常常微不足道。

其实，液位传感器是液位控制系统的关键，它决定了控制系统的可靠性、稳定性及使用寿命。

如果选择不当，将会导致控制系统故障频发，甚至瘫痪，这是导致现有很多液位自动控制系统使用不到一年就失灵的重要原因。

GSK将干簧管固定在管壁内固定的位置。

浮子随着浮力沿着管壁上下滑动，见图3.1。

浮子内有磁铁，经过干簧管时，触点吸合。

干簧管触点可以直接串接交流接触器，控制水泵启动，其控制回路见图3.2。

GSK上下限位置精确，但管壁不能有脏东西，安装不能倾斜（小于30°），否则会影响浮子的上下移动。

所以GSK不能用于污水，不如GKY液位传感器应用广泛。

GSK的选型应注意的几个问题:第一就是GSK所使用的材质。

有些GSK管壁和浮子采用塑料制造，容易变形影响浮子上下移动，使用寿命短。

如果采用不锈钢材质，质量则好一些。

第二，就是要看所使用干簧管的功率。

功率越低越便宜，所以市场上多数干簧管功率较低。

如果用它直接控制交流接触器，水位波动，触点频繁吸合，使用寿命就比较低。

所以，干簧管可以配合GKY仪表来使用，既增加了很多功能又可以延长使用寿命。

常用GSK型号见下表:规格型号干簧管结构性能用途GSK-1A一只常开一只常闭高位开泵低位停泵用于排水系统GSK-2A三只常开一只常闭高位开泵低位停泵和超高低报警GSK-1B一只常闭一只常开低位开泵高位停泵用于供水系统GSK-2B一只常闭三只常开低位开泵高位停泵和超高低报警GSK-1C二只常开发出二个液位信号可以配合仪表显示液位，并用于较复杂液位自动控制系统GSK-2C四只常开发出四个液位信号GSK-3多个干簧管可根据需要定做。

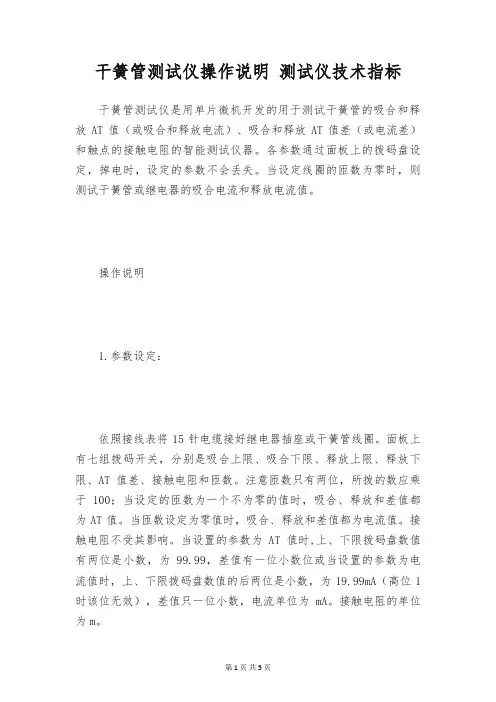

干簧管测试仪操作说明测试仪技术指标干簧管测试仪是用单片微机开发的用于测试干簧管的吸合和释放AT值（或吸合和释放电流）、吸合和释放AT值差（或电流差）和触点的接触电阻的智能测试仪器。

各参数通过面板上的拨码盘设定，掉电时，设定的参数不会丢失。

当设定线圈的匝数为零时，则测试干簧管或继电器的吸合电流和释放电流值。

操作说明1.参数设定：依照接线表将15针电缆接好继电器插座或干簧管线圈。

面板上有七组拨码开关，分别是吸合上限、吸合下限、释放上限、释放下限、AT值差、接触电阻和匝数。

注意匝数只有两位，所拨的数应乘于100；当设定的匝数为一个不为零的值时，吸合、释放和差值都为AT值。

当匝数设定为零值时，吸合、释放和差值都为电流值。

接触电阻不受其影响。

当设置的参数为AT值时,上、下限拨码盘数值有两位是小数，为99.99，差值有一位小数位或当设置的参数为电流值时，上、下限拨码盘数值的后两位是小数，为19.99mA（高位1时该位无效），差值只一位小数，电流单位为mA。

接触电阻的单位为m。

2.线圈驱动电压选择：面板上有“线圈额定电压”拨动开关，可分别选择6V或12V的线圈驱动电压。

3.产品类型选择：面板上有“触点类型”波段开关，当被测产品为常开型（A型）时，波段开关拨到A档；当被测产品为常闭型（B型）时，波段开关拨到B档；当被测产品为转换型（C型）时，波段开关拨到C档。

4. 当全部参数设置好以后，打开电源开关，此时仪器面板显示器分别显示：屏显示“SZJ—AT—1”；第二屏显示：吸合上限、吸合下限、AT值差和接触电阻；第三屏显示：释放上限、释放下限、线圈电压和匝数。

显示这些数据可以验证所设参数是否正确，全部开关是否接触好良好。

5. 开机后发觉参数设置有误时，可以重新设置，修改不合适的参数。

耐压测试仪需要了解的三点耐压测试仪的测试对象紧要是电气产品，简称为电气强度测试，一般产品的绝缘性能好坏，都可以通过电气强度的测试反映出来。

传感器使用说明书传感器概述传感器是按一定规律实现信号检测并将被测量(物理的、化学的和生物的信息)变换为另一种物理量(通常是电量)的器件或仪表。

它既能把非电量变换为电量，也能实现电量之间或非电量之间的互相转换。

换句话说，一切获取信息的仪表器件都可称为传感器。

传感器是自动控制系统必不可少的关键部分。

所有的自动化仪表和装置均需要先经过信息检测才能实现信息的转换、处理和显示，然后达到调节、控制的目的。

离开了传感器，自动化仪表和装置就无法实现其功能。

在国际上，传感技术被列为六大核心技术(计算机、激光、通信、半导体、超导和传感)之一，传感技术也是现代信息技术的三大基础(传感技术、通信技术、计算机技术)之一。

传感器一般由敏感元件、转换元件、基本转换电路三部分组成.传感器是将机电一体化产品中被检对象的各种物理变化量变为电信号的一种变换器。

它被用于检测系统自身和作业对象、作业环境的状态，为有效地控制机电一体化产品的动作提供信息。

传感器的种类繁多，按其作用可分为检测机电一体化产品内部状态的内部信息传感器和检测作业对象和外部环境状态的外部信息传感器。

内部信息传感器包括检测位置、速度、力、转矩、温度以及异常变化的传感器。

而外部信息传感器有与人体五感相对应的，也有纯工程性的。

与五感相对应的有接触式的(压觉传感器、滑动觉传感器等)和非接触式的(视觉、听觉传感器等)。

纯工程性的是人体感官所不及的，如电涡流传感器、无线电接收机、超声波测距仪、激光测距仪等。

按输出信号的性质可将传感器划分为开关型(二值型)、模拟型和数字型。

技术参数（1）额定载荷：传感器的额定载荷是指在设计此传感器时，在规定技术指标范围内能够测量的最大负荷。

但实际使用时，一般只用额定量程的2/3～1/3。

（2）灵敏度/额定输出：加额定载荷时和无载荷时，传感器输出信号的差值。

由于传感器的输出信号与所加的激励电压有关，所以灵敏度的以单位mV/V来表示。

（3）灵敏度允差：传感器实际稳定输出对应的标称灵敏度之差对该标称灵敏度的百分比。

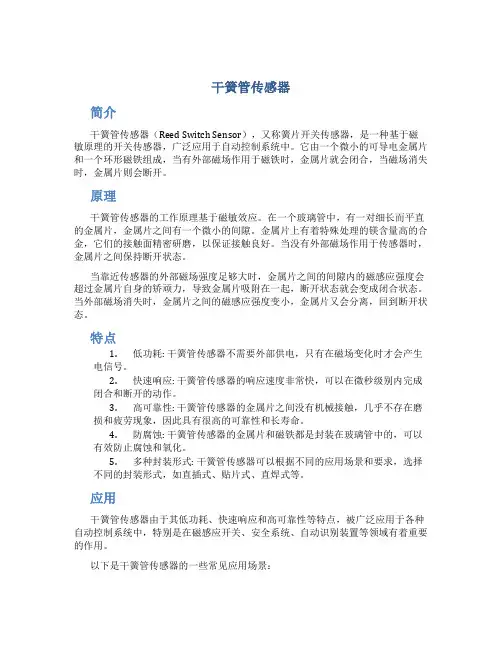

干簧管传感器简介干簧管传感器（Reed Switch Sensor），又称簧片开关传感器，是一种基于磁敏原理的开关传感器，广泛应用于自动控制系统中。

它由一个微小的可导电金属片和一个环形磁铁组成，当有外部磁场作用于磁铁时，金属片就会闭合，当磁场消失时，金属片则会断开。

原理干簧管传感器的工作原理基于磁敏效应。

在一个玻璃管中，有一对细长而平直的金属片，金属片之间有一个微小的间隙。

金属片上有着特殊处理的镁含量高的合金，它们的接触面精密研磨，以保证接触良好。

当没有外部磁场作用于传感器时，金属片之间保持断开状态。

当靠近传感器的外部磁场强度足够大时，金属片之间的间隙内的磁感应强度会超过金属片自身的矫顽力，导致金属片吸附在一起，断开状态就会变成闭合状态。

当外部磁场消失时，金属片之间的磁感应强度变小，金属片又会分离，回到断开状态。

特点1.低功耗: 干簧管传感器不需要外部供电，只有在磁场变化时才会产生电信号。

2.快速响应: 干簧管传感器的响应速度非常快，可以在微秒级别内完成闭合和断开的动作。

3.高可靠性: 干簧管传感器的金属片之间没有机械接触，几乎不存在磨损和疲劳现象，因此具有很高的可靠性和长寿命。

4.防腐蚀: 干簧管传感器的金属片和磁铁都是封装在玻璃管中的，可以有效防止腐蚀和氧化。

5.多种封装形式: 干簧管传感器可以根据不同的应用场景和要求，选择不同的封装形式，如直插式、贴片式、直焊式等。

应用干簧管传感器由于其低功耗、快速响应和高可靠性等特点，被广泛应用于各种自动控制系统中，特别是在磁感应开关、安全系统、自动识别装置等领域有着重要的作用。

以下是干簧管传感器的一些常见应用场景：1.磁感应开关：干簧管传感器可以作为磁感应开关，用于检测门窗的开闭状态。

当门窗关闭时，传感器处于闭合状态，表示门窗关闭；当门窗打开时，传感器处于断开状态，表示门窗打开。

2.安全系统：干簧管传感器可以与磁铁组合使用，用于检测门窗的入侵。

当门窗被打开时，磁铁与传感器之间的磁场消失，传感器会产生信号，触发安全系统。

LS1206B型旋桨式流速仪使用说明书潍坊金水华禹信息科技有限公司目录1主要用途及适用范围 (2)2主要技术性能及参数 (2)3结构特征与工作原理 (3)4 安装 (5)5使用、操作及维护 (7)5.1使用前的准备 (7)5.2流速与转子速率的关系 (7)5.3使用、操作及注意事项 (8)5.4维护、保养及注意事项 (8)6故障分析与排除 (11)7 产品配置清单 (11)8 保修及服务 (12)1 主要用途及适用范围LS1206B型旋桨式流速仪是一种在水文测验中进行流速测量的常规通用型仪器，用于江河、湖泊、水库、水渠等过水断面中预定测点的时段平均流速的测量，亦可用于压力管道以及某些科学实验中进行流速测量。

LS1206B型旋桨式流速仪符合GB/T11826-2002《转子式流速仪》等相关国家标准。

LS1206B型旋桨式流速仪广泛适用于水文测验、水利调查、农田灌溉、径流实验等，亦可适用于水电、环保、矿山、交通、地质、科研院所、市政等行业或部门进行相关流速或流量的监测。

2 主要技术性能及参数1）旋桨回转直径：Φ70mm2）旋桨水力螺距b：120mm（理论值）3）起转速度v0：0.05m/s4）临界速度v k：约0.13m/s（以实际检定值为准。

据统计分析，v k远小于上述值。

）5）测速范围：0.07m/s～7m/s6）输出信号：磁激式开关接点通断信号7）信号数/转子转数：2/1（每转2个信号）8）开关接点容量：DC U≤24VI≤120mA9）接点工作次数：1×10710）全线相对均方差m：|m|≤1.5% （用于v≥v k时）11）相对误差δ：|δ|≤5%（用于v＜v k时）12）工作水体环境：水温0℃～＋40℃水深0.1m～30m悬移质含沙量≤20kg/m313）贮存环境：温度－25℃～＋55℃湿度≤90%3 结构特征与工作原理LS1206B型旋桨式流速仪由旋桨、旋转部件、支座、尾翼部件（或固杆螺丝）、干簧管部件等组成（参见图1）。

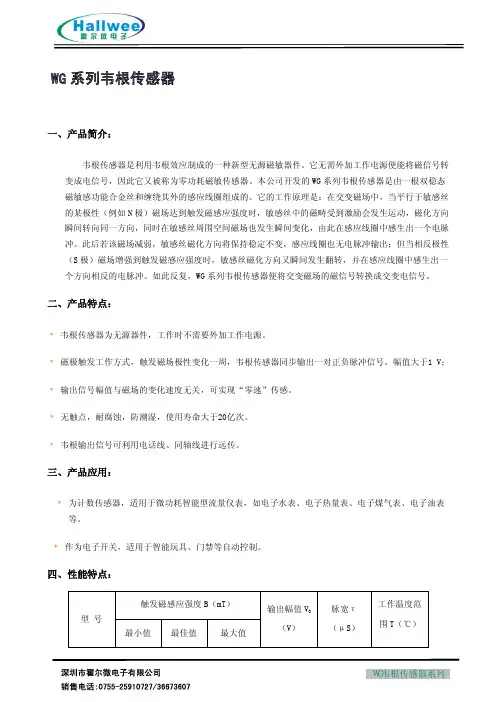

WG系列韦根传感器一、产品简介：韦根传感器是利用韦根效应制成的一种新型无源磁敏器件。

它无需外加工作电源便能将磁信号转变成电信号，因此它又被称为零功耗磁敏传感器。

本公司开发的WG系列韦根传感器是由一根双稳态磁敏感功能合金丝和缠绕其外的感应线圈组成的。

它的工作原理是：在交变磁场中，当平行于敏感丝的某极性（例如N极）磁场达到触发磁感应强度时，敏感丝中的磁畴受到激励会发生运动，磁化方向瞬间转向同一方向，同时在敏感丝周围空间磁场也发生瞬间变化，由此在感应线圈中感生出一个电脉冲。

此后若该磁场减弱，敏感丝磁化方向将保持稳定不变，感应线圈也无电脉冲输出；但当相反极性（S极）磁场增强到触发磁感应强度时，敏感丝磁化方向又瞬间发生翻转，并在感应线圈中感生出一个方向相反的电脉冲。

如此反复，WG系列韦根传感器便将交变磁场的磁信号转换成交变电信号。

二、产品特点：﹡韦根传感器为无源器件，工作时不需要外加工作电源。

﹡磁极触发工作方式，触发磁场极性变化一周，韦根传感器同步输出一对正负脉冲信号，幅值大于1V；﹡输出信号幅值与磁场的变化速度无关，可实现“零速”传感。

﹡无触点，耐腐蚀，防潮湿，使用寿命大于20亿次。

﹡韦根输出信号可利用电话线、同轴线进行远传。

三、产品应用：﹡为计数传感器，适用于微功耗智能型流量仪表，如电子水表、电子热量表、电子煤气表、电子油表等。

五、产品分类命名：传感器型号由前缀WG，三位阿拉伯数字、壹个拉丁字母和后缀三部分组成，如图1所示。

图1传感器命名从“A”开始的拉丁字母，表示封装阿拉伯数字，表示触发磁感应强称值拉丁字母，表示零功耗磁敏传感器注1：若产品封装形式无特指时，后缀可省略。

注2：前两位阿拉伯数字可用来代表产品系列号，泛指额定输出电压相同的产品。

注3：若仅为区分产品封装形式，可用拉丁字母简称为×形。

示例1：WG105A，“WG”表示零功耗磁敏传感器，“10”表示额定输出电压大于等于1V，“5”表示触发磁感应强度为5mT，“A”表示封装为A形。

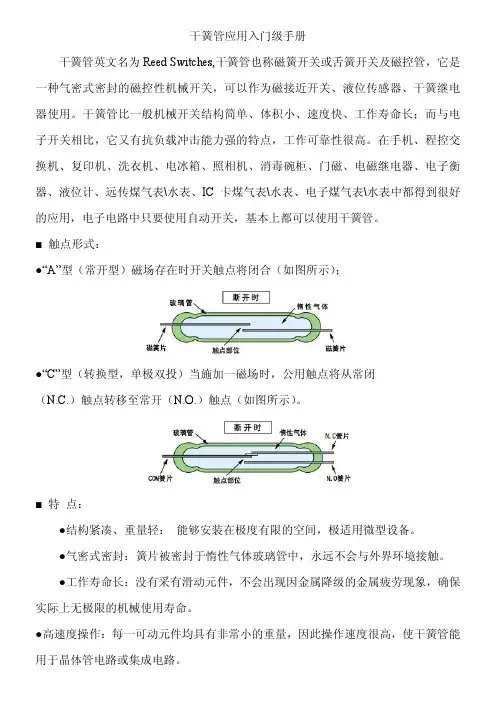

干簧管应用入门级手册干簧管英文名为Reed Switches,干簧管也称磁簧开关或舌簧开关及磁控管，它是一种气密式密封的磁控性机械开关，可以作为磁接近开关、液位传感器、干簧继电器使用。

干簧管比一般机械开关结构简单、体积小、速度快、工作寿命长；而与电子开关相比，它又有抗负载冲击能力强的特点，工作可靠性很高。

在手机、程控交换机、复印机、洗衣机、电冰箱、照相机、消毒碗柜、门磁、电磁继电器、电子衡器、液位计、远传煤气表\水表、IC卡煤气表\水表、电子煤气表\水表中都得到很好的应用，电子电路中只要使用自动开关，基本上都可以使用干簧管。

■触点形式：●“A”型（常开型）磁场存在时开关触点将闭合（如图所示）；●“C”型（转换型，单极双投）当施加一磁场时，公用触点将从常闭（N.C.）触点转移至常开（N.O.）触点（如图所示）。

■特点：●结构紧凑、重量轻：能够安装在极度有限的空间，极适用微型设备。

●气密式密封：簧片被密封于惰性气体玻璃管中，永远不会与外界环境接触。

●工作寿命长：没有采有滑动元件，不会出现因金属降级的金属疲劳现象，确保实际上无极限的机械使用寿命。

●高速度操作：每一可动元件均具有非常小的重量，因此操作速度很高，使干簧管能用于晶体管电路或集成电路。

■结构：干簧管用一对用磁性材料制造的弹性舌簧组成，舌簧密封于充有惰性气体的玻璃管中，舌簧端面互叠但留有一条细间隙。

舌簧端面触点镀有一层贵金属，如铑或钌，使开关具有稳定的特性和极长的使用寿命。

由永久磁铁或线圈所产生的磁场施加于开关上时，使干簧管两个舌簧磁化，使一个舌簧在触点位置上生成N极，另一个舌簧的触点位置上生成S极，（如图所示）。

若生成的磁场吸引力克服了舌簧的弹性产生的阻力，舌簧被吸引力作用接触导通，即电路闭合。

一旦磁场力消除，舌簧因弹力作用又重新分开，即电路断开。

■干簧管引线脚的剪切及弯曲1. 引线脚的剪切或弯曲时，必须避免施加不适当的应力，而使干簧管的玻璃与金属密封处受到损坏，适当的夹紧工具是必备的。
