船舶推进轴系振动与功率测量系统设计为了确保船舶推进轴系运转平稳，减少振动干扰和提高发动机的效率，需要设计一套船舶推进轴系振动与功率测量系统。
该系统的设计需要包含以下三个方面：传感器选型、信号采集与处理、功率计算与输出。
首先，需要选用合适的传感器来实时监测船舶推进轴系的振动情况。
常见的传感器包括加速度计、速度计和应变计等等，选型应根据实际需求来确定。
加速度计可以监测推进轴系产生的加速度，速度计可以测量推进轴系的转速和位移速度，应变计则可以测量轴系的应变和转角。
不同的传感器能够提供不同的振动信息，因此在实际应用中需要综合考虑选型。
其次，需要进行信号采集和处理，将传感器获取的信号转换为数字信号。
采集芯片通常具有高精度、低功耗等特点，可以实现自动化采集和处理。
通过数字信号的分析和处理，可以得到推进轴系的振动状态，如振幅、频率、相位等。
此外，应该采用合适的滤波算法，去除干扰噪声，提高数据精度和信噪比。
最后，需要对传感器采集的数据进行功率计算与输出。
在推进轴系振动传感器安装位置，选用功率计可以实现船舶推进系统整体功率的测量。
电能转换装置会将机械能转换为电能，在处理该电能信号时，船舶推进轴系功率就可以得到评估。
根据实际需要，还可以增加多个功率计进行多点监测，以减少数据偏差并提高可靠性。
同时，需要将测量数据实时反馈给船长或操作员，以便进行早期预警和问题排查。
综上，设计一套船舶推进轴系振动与功率测量系统，需要选用合适的传感器进行振动检测，进行信号采集和处理，然后实现功率计算与输出。
在实现船舶推进轴系振动与功率测量系统时应根据实际情况选择合适的设备和测量方法，以有效地减少船舶推进系统故障，提高整个系统的效率和可靠性。
为了进行数据分析，我们需要首先收集与船舶推进轴系振动与功率测量有关的数据，主要包括以下几个方面：1. 推进轴系振动数据：包括振幅、频率、相位等参数，可通过安装合适的传感器进行实时采集。
2. 发动机功率输出数据：体现了发动机输出的机械能，可以通过对发动机的操作和控制来改变功率输出。
船舶推进轴系振动与功率测量系统设计
朱永祥
【期刊名称】《舰船科学技术》
【年(卷),期】2014(036)012
【摘要】传动轴系的功率和振动测试是船舶动力测试的主要内容,决定着船舶的整体性能,甚至影响到船舶航行的安全和可靠.本文基于信号分析和处理技术,设计船舶推进轴系振动与功率测量装置,能够对轴系功率和振动信号进行精确测量.采用设计的船舶推进轴系功率测量系统进行某船舶的轴功率和轴系振动测试实验.实验结果表明,本系统所测轴系纵向振动和回旋振动共振转速误差分别小于1.24％和1.09％,幅值误差分为小于1.23％和1.06％,峰峰值误差分别小于2.26％和2.13％,所测不同转速下轴心轨迹形状与理论轨迹趋向相吻合,满足实际测量要求.
【总页数】4页(P74-77)
【作者】朱永祥
【作者单位】南通航运职业技术学院,江苏南通226010
【正文语种】中文
【中图分类】U664.21
【相关文献】
1.船舶推进轴系纵向振动共振转换器的优化设计 [J], 胡泽超;何琳;徐伟;李正民;赵兴乾
2.基于冰载荷动态激励的船舶推进轴系瞬态振动计算研究 [J], 肖能齐; 陈保家; 徐
翔; 周瑞平; 田红亮
3.基于压缩感知与VMD的船舶推进轴系轴承振动故障分析 [J], 张涵; 万振刚
4.船舶推进轴系振动控制研究 [J], 杨俊; 王刚伟; 田佳彬; 刘正林
5.船舶推进轴系不平衡-碰摩耦合故障振动特性分析 [J], 徐锴;明廷锋;钱沣
因版权原因，仅展示原文概要，查看原文内容请购买。

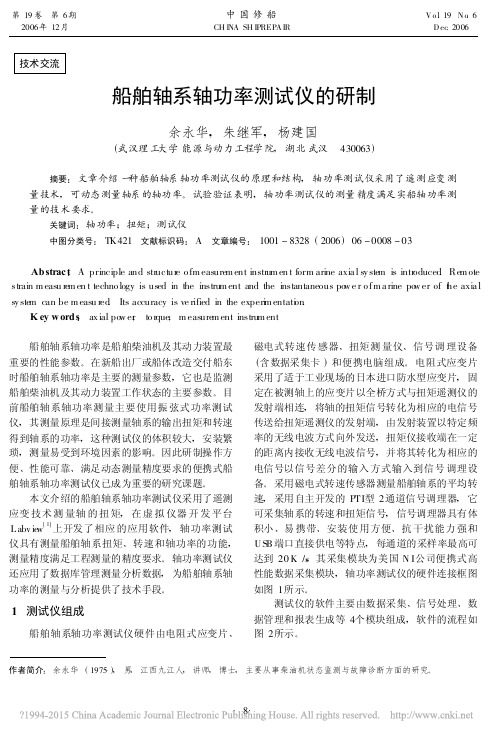

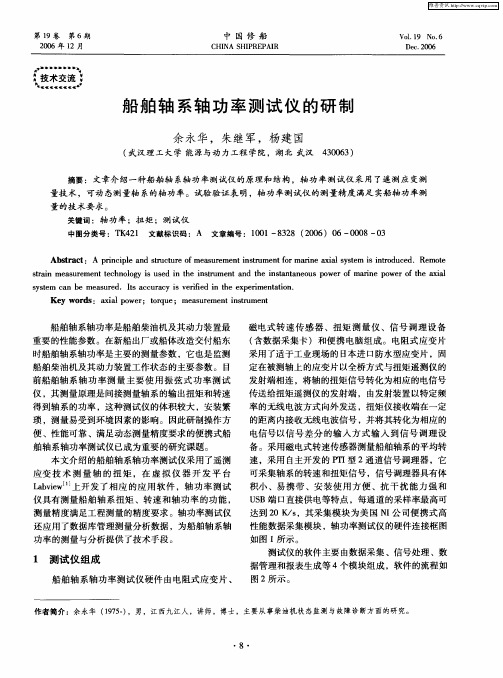

技术交流船舶轴系轴功率测试仪的研制余永华,朱继军,杨建国(武汉理工大学能源与动力工程学院,湖北武汉 430063) 摘要:文章介绍一种船舶轴系轴功率测试仪的原理和结构,轴功率测试仪采用了遥测应变测量技术,可动态测量轴系的轴功率。
试验验证表明,轴功率测试仪的测量精度满足实船轴功率测量的技术要求。
关键词:轴功率;扭矩;测试仪中图分类号:TK421 文献标识码:A 文章编号:1001-8328(2006)06-0008-03 Abstrac t :A principle and str uctur e o fm easure m ent instr um en t form arine axia l sy ste m is intr oduced .Re m otestrain m easu r e m en t techno logy is used in the instrum ent and the instantaneous po w e r o fm a rine po w er of t h e axia l sy ste m can be m easu r ed .Its accuracy is ve rified in the experi m entati o n .K ey w ords :ax ial po w er ;to r que ;m easure m ent instrum ent 作者简介:余永华(1975-),男,江西九江人,讲师,博士,主要从事柴油机状态监测与故障诊断方面的研究。
船舶轴系轴功率是船舶柴油机及其动力装置最重要的性能参数。
在新船出厂或船体改造交付船东时船舶轴系轴功率是主要的测量参数,它也是监测船舶柴油机及其动力装置工作状态的主要参数。
目前船舶轴系轴功率测量主要使用振弦式功率测试仪,其测量原理是间接测量轴系的输出扭矩和转速得到轴系的功率,这种测试仪的体积较大,安装繁琐,测量易受到环境因素的影响。
