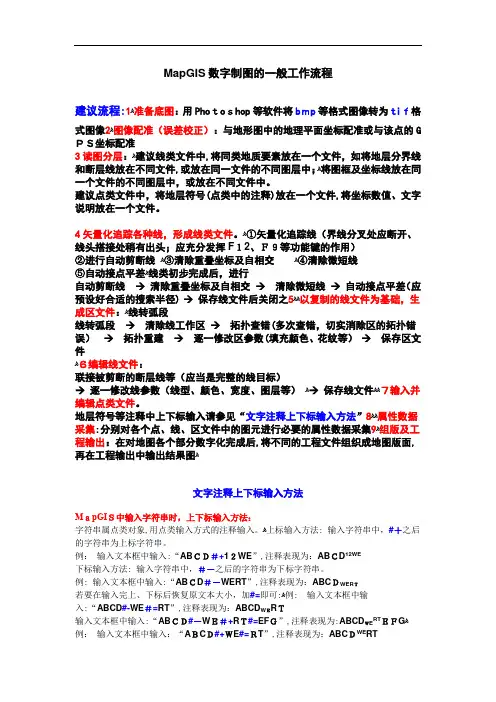

MapGIS数字制图的一般工作流程建议流程:ﻫ1准备底图：用Phoｔoｓhop等软件将bｍp等格式图像转为tiｆ格式图像ﻫ2图像配准（误差校正）：与地形图中的地理平面坐标配准或与该点的G ＰＳ坐标配准3读图分层：ﻫ建议线类文件中,将同类地质要素放在一个文件，如将地层分界线和断层线放在不同文件,或放在同一文件的不同图层中；ﻫ将图框及坐标线放在同一个文件的不同图层中，或放在不同文件中。
建议点类文件中，将地层符号(点类中的注释)放在一个文件,将坐标数值、文字说明放在一个文件。
4矢量化追踪各种线，形成线类文件。
ﻫ①矢量化追踪线（界线分叉处应断开、线头搭接处稍有出头；应充分发挥F１2、Ｆ９等功能键的作用）②进行自动剪断线ﻫ③清除重叠坐标及自相交ﻫ④清除微短线⑤自动接点平差ﻫ线类初步完成后，进行自动剪断线→清除重叠坐标及自相交→清除微短线→自动接点平差（应5以复制的线文件为基础，生预设好合适的搜索半径)→保存线文件后关闭之ﻫﻫ成区文件：ﻫ线转弧段线转弧段→清除线工作区→拓扑查错(多次查错，切实消除区的拓扑错误）→拓扑重建→逐一修改区参数(填充颜色、花纹等）→保存区文件ﻫ６编辑线文件：联接被剪断的断层线等（应当是完整的线目标）→逐一修改线参数（线型、颜色、宽度、图层等）ﻫ→保存线文件ﻫﻫ７输入并编辑点类文件。
8属性数据地层符号等注释中上下标输入请参见“文字注释上下标输入方法”ﻫﻫ采集:分别对各个点、线、区文件中的图元进行必要的属性数据采集ﻫ9组版及工程输出：在对地图各个部分数字化完成后,将不同的工程文件组织成地图版面,再在工程输出中输出结果图ﻫ文字注释上下标输入方法MａpGIＳ中输入字符串时，上下标输入方法：字符串属点类对象,用点类输入方式的注释输入。
ﻫ上标输入方法:输入字符串中，#＋之后的字符串为上标字符串。
例：输入文本框中输入:“ABＣＤ＃+1２WE”,注释表现为：ABＣD12WE下标输入方法:输入字符串中，＃－之后的字符串为下标字符串。
mapgis绘图编辑教程No1 MAPGIS绘图步骤1、扫描图件；2、建立工作目录；3、矢量化图；4、建立工程和文件；5、建立标准图框；6、图件位移；7、误差校正；8、造区配色9、图例和责任表10、打印、必要时包括图形裁剪、数据转换、图形缩放、系统库编辑、图例关联等No2 图形处理—输入编辑一、输入编辑步骤主要步骤1、将图件进行扫描将图件进行扫描成灰度、或彩色、或二值。
** 若为*.JPG图则要在Photoshop中将*JPG水平，然后存为*.tiff 图。
2、建立相应的工作目录，即建立自已的工作文件夹。
如mapgis学习。
3、将扫描的图像（*.tiff图）拷入到工作文件夹中。
4、将系统库（相当于\mapgis65\slib文件夹）拷到或关系到工作文件夹中。
5、进行读图分析，看分几层。
如水系层（河流、水库、泉等），交通层（铁路、公路、小路、航空线等），断层层（各种断层），地层层（地层界线，地层区，地层注记等），矿产层（各种矿产符号及注解等）。
6、进行系统设置。
单击主菜单右下侧的按扭，弹出“MAPGIS环境设置”如下对话框：单击，将新建的工作文件夹设为工作目录。
单击，将新建的工作文件夹中的slib(色库)目录设为系统库目录。
系统临时目录可以不变化，保持原来的。
矢量字库目录对应CLIB。
7、装入光栅文件。
Mapgis65—图形处理—输入编辑——文件—打开工程或文件（或单击打开工程或文件快捷按钮）--弹出对话框—在文件类型中选“MAPGIS图像文件”，选中要装入的光栅文件—打开。
在工作区域中单击，按快捷工具更新窗口，也可单击右键，选“更新窗口”。
会发现图已装入。
8、编辑层名词典。
单击“图层”菜单—选最下面的，弹出“修改图层名称”对话框。
如右图。
分别选中相应的图层，如0,1,等等，在“当前层名”中输入相应的层名称。
在输入层名时，会有输不进的现象，此时，应拖动鼠标将“当前层名”文本框中从左到右进行选中，然后进行输入就可以了。
Mapgis制图方法步骤及常用功能电脑制图基本步骤：在做一幅图之前，先新建一个文件夹（用来保存与该图有关的所有文件），用图名给该文件夹命名，例：×××矿1号剖面，之后将扫描的图放入该文件夹中。
打开MAPGIS主菜单，进行系统设置，把工作目录设置为刚才新建的文件夹（×××矿1号剖面），其余三项在安装MAPGIS软件时设置好。
因为扫描文件为（*.tif）格式，在MAPGIS中使用不变，因此需要转换成MAPGIS可使用的文件格式（*msi），需要进行数据类型转换：MAPGIS主菜单→图象处理→图象分析（镶嵌配准）→文件→数据输入→转换数据类型：（*.tif）→添加文件（扫描的文件）→转换图形处理→输入编辑→确定：新建工程（把做的这张图看作一个工程），在左区点右键→新建区、新建线、新建点→矢量化→装入光栅文件→描图其它常用功能：做平面图之前，生成标准图框：自动生成图框：MAPGIS主菜单→实用服务→投影变换→系列标准图框→键盘生成矩形图框→矩形图框参数输入：坐标系：国家坐标系；带号：20/40；注记：公里值。
边框参数：内间距10，外间距1，边框宽1。
网线类型：绘制实线坐标线；比例尺：图的比例尺（例：5000）；矩形分幅方法：任意公里矩形分幅。
图廓参数：横向起始公里值（去带号）：例20556000→556.000，纵向起始公里值：例4820.000，横向结束公里值：，纵向结束公里值：，图廓内网线参数：网起始值（根据起始公里值定）：，网间隔（根据比例尺定）：；（例横向起始值为556.020，比例尺为5000，网起始值应为：556.500，网间隔为0.5）图幅名称：××××，图框文件名：×××，线参数设置→点参数设置→确定因为扫描图纸过程中会产生变形，为校正所产生的误差，需要用标准图框对扫描图转换后的（*.msi）格式的图纸进行图像校正，如下：图像校对：MAPGIS主菜单→图象处理→图象分析→打开影像（*.msi文件）→镶嵌融合→打开参照文件→参照线文件→镶嵌融合→删除所有控制点→镶嵌融合→添加控制点（点原图（左侧）的某点，再点右侧图对应的点，之后连续三次空格，）→镶嵌融合→控制点浏览（添加足够数量的控制点）→校正预览→影像校正为将野外用GPS实测的地质、物化探点（有大地坐标）一次性投影到所图纸上，需要做投影变换投影变换：先在Excel表格中输入X（数据去掉带号20或40）、Y、Z，另存为文本文件（制表符分隔）（*.txt）MAPGIS主菜单→实用服务→投影变换→投影转换→用户文件投影转换→设置用户文件：打开文件（*.txt）→点第二行数据用户投影参数：椭球参数：北京54坐标系；比例尺分母：1；坐标单位：米；投影带类型：6度带/3度带；结果投影参数：椭球参数：北京54坐标系；比例尺分母：图的比例尺分母（例5000）；坐标单位：毫米；投影带类型：6度带/3度带按指定分隔符→设置分隔符：√Tab；数据类型：5：双精度，6：字符串，属性名称所在行：点图元参数设置→√生成点；X位于 Y位于列→投影变换→确定→保存文件做物化探异常等值线图的步骤如下：自动生成等值线：先把Excel（*.xls）电子表格文件转换成（*.dat）文件（可以在Sufer软件中转换）注意：Excel表格中的Z值不可以有空格或符号（如≤），若某一点无数据，便用0补齐→MAPGIS主菜单→空间分析→DTM分析→Grd模型→离散数据网格化→设置参数：X：文件第列数据，Y：文件第列数据，Z：文件第列数据；网格化方法：Kring泛克立格法网格化；文件名：→保存为（*.GRD）格式文件→Grd模型→平面等值线图绘制→设置等值线参数：√等值线套区；√等值线光滑度处理：高程度；等值线层：删除当前分段，起始：，终止：，步增，→确认。

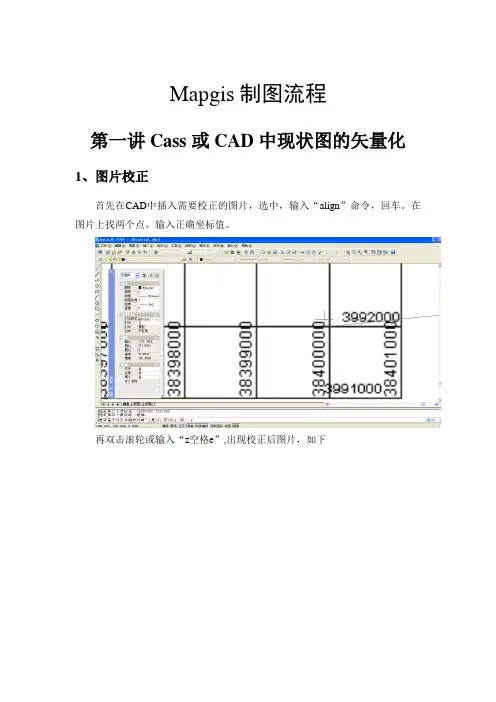

Mapgis制图流程第一讲Cass或CAD中现状图的矢量化1、图片校正首先在CAD中插入需要校正的图片，选中，输入“align”命令，回车。
在图片上找两个点，输入正确坐标值。
再双击滚轮或输入“z空格e”,出现校正后图片，如下2、建立好所有地类的图层，全部保持封闭矢量化时建立好所有地类的图层，全部保持封闭，对于线状地物（单线的，在其特性的“厚度和标高”栏里，分别输入“地类”和“宽度”；双线的，保持封闭就行了）。
3、村名和地类代码矢量化完之后，输入各村名和地类代码，对于“村名”和“地类代码”，都可单独建立图层，也可对应放到村界和地类代码图层中。
4、错误检查检查是否闭合，用“检查悬挂点”程序进行：在命令栏里输入“appload”，点进悬挂点程序，输入jcxg，再回车。
若有悬挂存在时，选中对象，可看出土层中多一层（dan），点击对象的特性栏，圆点个数为悬挂点，可逐一进行修改。
修改完之后，应删除图层中的dan层。
5、保存格式把矢量化好的图保存为dxf文件。
6、文件转换打开图形编辑中的文件转换界面，如下：点击“I输入”中的“装入DXF”，选择要打开的文件提示“选择不转出的层”，把不需要转出的层选中，安OK即可再在“F文件”中换名存点和线。
保存到你建的新文件夹中。
当然这里涉及到需要校正的问题。
有2种方法：CAD中校正（不做介绍）和Mapgis中校正。
下面将会提到。
7、工艺流程第二讲Mapgis误差校正1、CAD和Mapgis坐标值位数关系一般情况下CAD中X坐标为8位，Y坐标为7位，而对应的Mapgis中X为6位，Y为5位数。
2、功能用途更进一步减小图形文件的变形，提高精度。
3、功能操作步骤如果第一讲没在CAD中校正，则打开“实用服务”中的“误差校正”界面，如下：打开你所要校正的线文件，在选中移动窗口移动到你觉得合适的位置。
然后点击“控制点”中的“控制点参数设置”，如图按“确定”。
再在“控制点”中点击“E选择采集文件“，界面如下按“确定“即可。
