p1MAPGIS基础知识PPT课件
弧段：弧段是一系列有规则的，顺序的点的集合,用它们可以构成 区域的轮廓线。它与曲线是两个不同的概念，前者属于面元，后者属 于线元。
区/区域：区/区域是由同一方向或首尾相连的弧段组成的封Co闭mp图any形Logo 。
二、MAPGIS基本概念。
拓扑：拓扑亦即位相关系，是指将点、线、及区域等图元的空间关系 加以结构化的一种数学方法。主要包括：区域的定义、区域的相邻性 及弧段的接序性。区域是由构成其轮廓的弧段所组成，所有的弧段都 加以编码，再将区域看作由弧段代码组成；区域的相邻性是区域与区 域间是否相邻，可由它们是否具有共同的边界弧段决定；弧段的接序 性是指对于具有方向性的弧段，可定义它们的起始结点和终止结点， 便于在网络图层中查讯路径或回路。拓扑性质是变形后保持不变的属 性。
MAPGIS从1997到2000年连续四年在国家科委
组织的“国产GIS基础软件测评”中被评为第一
。
Company Logo
一、MAPGIS的主要特点：
1. 以Windows为平台，采用C++语言开发，用户界面友好 ，使用方便。
2. 具有扫描矢量化、数字化、GPS等所有输入手段，完备 的误差校对方法；
Company Logo
7. 可输出复合地图公开出版质量要求的图件，可 自定义灵活输出；
8. 电子沙盘系统提供强大的三维交互地形可视化 环境，利用DEM数据与专业图像数据，可生成 近实时的二维和三维透视景观；可实时完成图 像之间的配准，图像与图形的配准，图像的相 嵌，图像几何校正、变换、灰度变换等。
Company Logo
二、MAPGIS基本概念。
图层：是用户按照一定的需要或标准把某些相关的物体组合在一起 ，我们称之为图层。如地理图中水系构成一个图层，铁路构成一个图 层等。我们可以把一个图层理解为一张透明薄膜，每一层上的物体在 同一张薄膜上。一张图就是由若干层薄膜叠置而成的，图形分层有利 于提高检索和显示速度。
区/区域：区/区域是由同一方向或首尾相连的弧段组成的封Co闭mp图any形Logo 。
二、MAPGIS基本概念。
拓扑：拓扑亦即位相关系，是指将点、线、及区域等图元的空间关系 加以结构化的一种数学方法。主要包括：区域的定义、区域的相邻性 及弧段的接序性。区域是由构成其轮廓的弧段所组成，所有的弧段都 加以编码，再将区域看作由弧段代码组成；区域的相邻性是区域与区 域间是否相邻，可由它们是否具有共同的边界弧段决定；弧段的接序 性是指对于具有方向性的弧段，可定义它们的起始结点和终止结点， 便于在网络图层中查讯路径或回路。拓扑性质是变形后保持不变的属 性。
MAPGIS从1997到2000年连续四年在国家科委
组织的“国产GIS基础软件测评”中被评为第一
。
Company Logo
一、MAPGIS的主要特点：
1. 以Windows为平台，采用C++语言开发，用户界面友好 ，使用方便。
2. 具有扫描矢量化、数字化、GPS等所有输入手段，完备 的误差校对方法；
Company Logo
7. 可输出复合地图公开出版质量要求的图件，可 自定义灵活输出；
8. 电子沙盘系统提供强大的三维交互地形可视化 环境，利用DEM数据与专业图像数据，可生成 近实时的二维和三维透视景观；可实时完成图 像之间的配准，图像与图形的配准，图像的相 嵌，图像几何校正、变换、灰度变换等。
Company Logo
二、MAPGIS基本概念。
图层：是用户按照一定的需要或标准把某些相关的物体组合在一起 ，我们称之为图层。如地理图中水系构成一个图层，铁路构成一个图 层等。我们可以把一个图层理解为一张透明薄膜，每一层上的物体在 同一张薄膜上。一张图就是由若干层薄膜叠置而成的，图形分层有利 于提高检索和显示速度。
mapgis学习课件

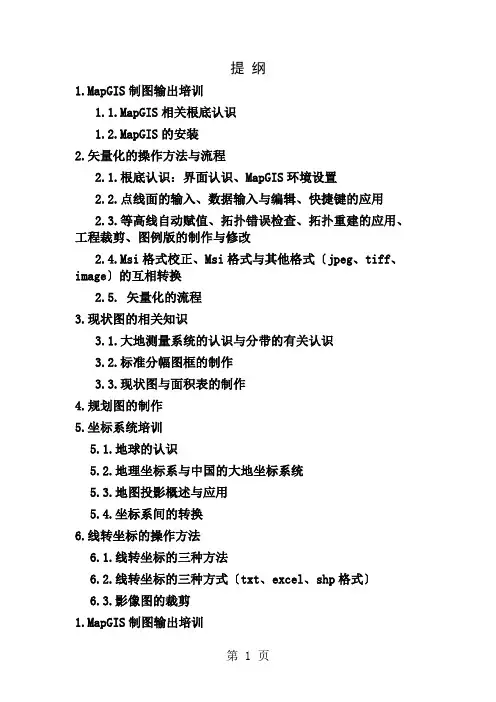

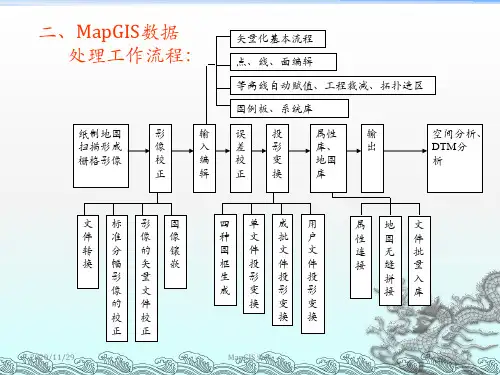

提纲1.MapGIS制图输出培训1.1.MapGIS相关根底认识1.2.MapGIS的安装2.矢量化的操作方法与流程2.1.根底认识：界面认识、MapGIS环境设置2.2.点线面的输入、数据输入与编辑、快捷键的应用2.3.等高线自动赋值、拓扑错误检查、拓扑重建的应用、工程裁剪、图例版的制作与修改2.4.Msi格式校正、Msi格式与其他格式〔jpeg、tiff、image〕的互相转换2.5. 矢量化的流程3.现状图的相关知识3.1.大地测量系统的认识与分带的有关认识3.2.标准分幅图框的制作3.3.现状图与面积表的制作4.规划图的制作5.坐标系统培训5.1.地球的认识5.2.地理坐标系与中国的大地坐标系统5.3.地图投影概述与应用5.4.坐标系间的转换6.线转坐标的操作方法6.1.线转坐标的三种方法6.2.线转坐标的三种方式〔txt、excel、shp格式〕6.3.影像图的裁剪1.MapGIS制图输出培训1.1.MapGIS相关根底认识MapGIS是中国地质大学信息工程学院武汉中地信息工程自行研制开发的地理信息系统，是国产优秀的桌面GIS软件，它属于矢量数据构造GIS平台，主要优势功能有：①将空间数据数字化输入、编辑、拓扑一体化②具有强大的制图功能，包括各种专题图例符号的制作较其它软件方便灵活得多。
③根本上完成了GIS方方面面的分析功能。
图层：按照一定的需要或标准把某些相关的物体组合在一起。
可以把一个图层理解为一张透明薄膜，每一层上的物体在同一张薄膜上，如水系图层、铁路图层、植被图层等。
一张图就是由假设干层薄膜叠置而成的，图形分层有利于地图图元的管理，提高成图速度。
图层与要素层〔文件〕的概念不同。
它们之间的关系是：要素层中包含图层。
图1-1栅格图：即扫描的图像。
矢量图：即进展了数字化的图像，图中的每一个点都有相对的X座标与Y座标。
矢量化：矢量化是指把栅格数据转换成矢量数据的过程。
拓扑：拓扑即位相关系，是指将点、线与区域等图元的空间关系加以构造化的一种数学方法。
最详细mapgis作图步骤
2）现状地类面积表及拐点坐标表的插入 首先，在mapgis中新建表格.wt和表 格.wl,然后把excel表中所需要添加 的表格选中，之后利用插件
“1辅助工具-EXCEL功能-Excel->Mapgis等步 骤就可以把表格添加到mapgis中。 注意：新建的表格.wl，表 格.wt，需处于编辑打钩状态
拓补成区
区属性完善
现状图各要素 添加、整饰
缩略图的制作
拐点坐标及 现状地类统计
图面后期完善工作
目 录
一、CAD中实测图的处理 二、拓扑成区
三、区属性完善
四、现状各要素添加及整饰 五、拐点坐标及现状地类统计 六、缩略图的制作 七、图面后期完善工作

一、CAD中实测图的处理
1、新建范围线图层，划定范围线，根据实测 图中比较明显的地类界线或者道路、沟渠、 河流的内侧线圈定范围线；（尽量不要自己 画范围线，最好用实测图测量的线）
注意：window7系统必须先在任务管理器中把 taskhost.exe进程关掉才能修改属性结构。
3、根据地类符号，在区属性编辑 地类和哪个村委会，如下图
中确定区图斑属于哪种
注意：为了节省时间，对于图斑比较多的情况，可以用数字 来代替汉字的输入，如旱地用数字1代替，同理其他地类 也如此） 方法二：也可以根据地类符号把区文件利用图例板刷成相应 地类的颜色；（右键单击左侧所添加的项目即可出现图例 操作/打开图例板选项）
二、拓扑成区
（1）Mapgis中成区线处理 1）首先打开Mapgis，点击 弹出mapgis 环境设置对话框，重置一下系统库，如下图。
2）将.dxf文件转换为.wl线文件。点击 mapgis中图形处理/文件转换， 弹出
对话框，点击I输入/装入DXF,添加成区线.dxf 文件，转换后在空白处右键单击，之后点击复 位窗口，检查所需成区线是否完整。然后点击 F文件/保存线，存线文件名字为“成区 线.wl”。（同理cad中范围线、现状线等及点 文件转换为mapgis文件方法同上）
