带电粒子在匀强磁场中的运动

3 带电粒子在匀强磁场中的运动[学习目标] 1.理解带电粒子初速度方向和磁场方向垂直时，带电粒子在匀强磁场中做匀速圆周运动.2.会根据洛伦兹力提供向心力推导半径公式和周期公式.3.会分析带电粒子在匀强磁场中运动的基本问题．一、带电粒子在匀强磁场中的运动1．若v ∥B ，带电粒子以速度v 做匀速直线运动，其所受洛伦兹力F ＝0.所以粒子做匀速直线运动．2．若v ⊥B ，此时初速度方向、洛伦兹力的方向均与磁场方向垂直，粒子在垂直于磁场方向的平面内运动．(1)洛伦兹力与粒子的运动方向垂直，只改变粒子速度的方向，不改变粒子速度的大小． (2)带电粒子在垂直于磁场的平面内做匀速圆周运动，洛伦兹力提供向心力． 二、带电粒子在磁场中做圆周运动的半径和周期 1．半径一个电荷量为q 的粒子，在磁感应强度为B 的匀强磁场中以速度v 运动，那么带电粒子所受的洛伦兹力为F ＝q v B ，由洛伦兹力提供向心力得q v B ＝m v 2r ，由此可解得圆周运动的半径r＝m vqB.从这个结果可以看出，粒子在匀强磁场中做匀速圆周运动的半径与它的质量、速度成正比，与电荷量、磁感应强度成反比． 2．周期由r ＝m v qB 和T ＝2πr v ，可得T ＝2πm qB .带电粒子在匀强磁场中做匀速圆周运动的周期与轨道半径和运动速度无关．1．判断下列说法的正误．(1)运动电荷进入磁场后(无其他场)可能做匀速圆周运动，不可能做类平抛运动．( √ ) (2)带电粒子在匀强磁场中做匀速圆周运动时，轨道半径跟粒子的速率成正比．( √ ) (3)带电粒子在匀强磁场中做匀速圆周运动的周期与轨道半径成正比．( × ) (4)带电粒子在匀强磁场中做圆周运动的周期随速度的增大而减小．( × )2．两个粒子带电荷量相等，在同一匀强磁场中只受到磁场力作用而做匀速圆周运动，则( ) A ．若速率相等，则半径必相等 B ．若质量相等，则周期必相等 C ．若动能相等，则半径必相等 D ．若动量相等，则周期必相等 答案 B一、带电粒子在匀强磁场中运动的基本问题 导学探究如图所示，可用洛伦兹力演示仪观察运动电子在匀强磁场中的偏转．(1)不加磁场时，电子束的运动轨迹如何？ (2)加上磁场后，电子束的运动轨迹如何？(3)如果保持出射电子的速度不变，增大磁感应强度，轨迹圆半径如何变化？ (4)如果保持磁感应强度不变，增大出射电子的速度，轨迹圆半径如何变化？ 答案 (1)一条直线 (2)圆 (3)变小 (4)变大 知识深化1．分析带电粒子在匀强磁场中的匀速圆周运动，要紧抓洛伦兹力提供向心力，即q v B ＝m v 2r .2．同一粒子在同一匀强磁场中做匀速圆周运动，由r ＝m v qB 知，r 与v 成正比；由T ＝2πmqB知，T 与速度无关，与半径无关．例1 质子p(11H)和α粒子(42He)以相同的速率在同一匀强磁场中做匀速圆周运动，轨道半径分别为R p 和R α，周期分别为T p 和T α，则下列选项中正确的是( ) A ．R p ∶R α＝1∶2，T p ∶T α＝1∶2 B ．R p ∶R α＝1∶1，T p ∶T α＝1∶1 C ．R p ∶R α＝1∶1，T p ∶T α＝1∶2 D ．R p ∶R α＝1∶2，T p ∶T α＝1∶1 答案 A解析 质子p(11H)和α粒子(42He)的带电荷量之比为q p ∶q α＝1∶2，质量之比m p ∶m α＝1∶4.由带电粒子在匀强磁场中做匀速圆周运动的规律可知，轨道半径R ＝m v qB ，周期T ＝2πm qB ，因为两粒子速率相同，代入q 、m ，可得R p ∶R α＝1∶2，T p ∶T α＝1∶2，故选项A 正确，B 、C 、D 错误．针对训练1 薄铝板将同一匀强磁场分成 Ⅰ、Ⅱ 两个区域，高速带电粒子可穿过铝板一次，在两个区域内运动的轨迹如图所示，半径R 1>R 2.假定穿过铝板前后粒子带电荷量保持不变，则该粒子( )A ．带正电B ．在Ⅰ、Ⅱ区域的运动速度大小相同C ．在Ⅰ、Ⅱ区域的运动时间相同D ．从Ⅱ区域穿过铝板运动到Ⅰ区域 答案 C解析 粒子穿过铝板受到铝板的阻力，速度将减小．由r ＝m vBq 可得粒子在磁场中做匀速圆周运动的轨道半径将减小，故可得粒子由Ⅰ区域运动到Ⅱ区域，结合左手定则可知粒子带负电，选项A 、B 、D 错误；由T ＝2πmBq可知粒子运动的周期不变，粒子在Ⅰ区域和Ⅱ区域中运动的时间均为t ＝12T ＝πmBq ，选项C 正确．二、带电粒子在匀强磁场中的圆周运动 1．圆心位置确定的两种方法 (1)圆心一定在垂直于速度的直线上已知入射方向和出射方向时，可以过入射点和出射点作垂直于入射方向和出射方向的直线，两条直线的交点就是圆弧轨道的圆心(如图甲所示，P 为入射点，M 为出射点)． (2)圆心一定在弦的垂直平分线上已知入射方向和出射点的位置时，可以过入射点作入射方向的垂线，连接入射点和出射点，作其垂直平分线，这两条垂线的交点就是圆弧轨道的圆心(如图乙所示，P 为入射点，M 为出射点)．2．半径的确定半径的计算一般利用几何知识解直角三角形．做题时一定要作好辅助线，由圆的半径和其他几何边构成直角三角形．由直角三角形的边角关系或勾股定理求解．3．粒子在匀强磁场中运动时间的确定(1)粒子在匀强磁场中运动一周的时间为T ，当粒子运动轨迹的圆弧所对应的圆心角为α时，其运动时间t ＝α360°T (或t ＝α2πT )．确定圆心角时，利用好几个角的关系，即圆心角＝偏向角＝2倍弦切角． (2)当v 一定时，粒子在匀强磁场中运动的时间t ＝lv ，l 为带电粒子通过的弧长．例2 如图所示，a 和b 所带电荷量相同，以相同动能从A 点射入磁场，在匀强磁场中做圆周运动的半径r a ＝2r b ，则可知(重力不计)( )A ．两粒子都带正电，质量比m am b ＝4B ．两粒子都带负电，质量比m am b ＝4C ．两粒子都带正电，质量比m a m b ＝14D ．两粒子都带负电，质量比m a m b ＝14答案 B解析 由于q a ＝q b ，E k a ＝E k b ，由动能E k ＝12m v 2和粒子偏转半径r ＝m v qB ，可得m ＝r 2q 2B 22E k ，可见m 与半径r 的二次方成正比，故m a ∶m b ＝4∶1，再根据左手定则知粒子应带负电，故选B.例3 如图所示，一带电荷量为2.0×10－9 C 、质量为1.8×10－16kg 的粒子，从直线上一点O沿与PO 方向成30°角的方向进入磁感应强度为B 的匀强磁场中，经过1.5×10－6 s 后到达直线上的P 点，求：(1)粒子做圆周运动的周期； (2)磁感应强度B 的大小；(3)若O 、P 之间的距离为0.1 m ，则粒子的运动速度的大小． 答案 (1)1.8×10－6 s (2)0.314 T (3)3.49×105 m/s解析 (1)作出粒子的运动轨迹，如图所示，由图可知粒子由O 到P 的大圆弧所对的圆心角为300°，则t T ＝300°360°＝56，周期T ＝65t ＝65×1.5×10－6 s ＝1.8×10－6 s (2)由q v B ＝m v 2r ，T ＝2πr v ，得T ＝2πm qB ，知B ＝2πm qT ＝2×3.14×1.8×10－162.0×10－9×1.8×10－6T ＝0.314 T.(3)由几何知识可知，半径r ＝OP ＝0.1 m 则q v B ＝m v 2r得，粒子的运动速度大小为v ＝Bqr m ＝0.314×2.0×10－9×0.11.8×10－16 m/s ≈3.49×105 m/s. 针对训练2 (多选)(2020·天津卷)如图所示，在Oxy 平面的第一象限内存在方向垂直纸面向里，磁感应强度大小为B 的匀强磁场．一带电粒子从y 轴上的M 点射入磁场，速度方向与y 轴正方向的夹角θ＝45°.粒子经过磁场偏转后在N 点(图中未画出)垂直穿过x 轴．已知OM ＝a ，粒子电荷量为q ，质量为m ，重力不计．则( )A ．粒子带负电荷B ．粒子速度大小为qBa mC ．粒子在磁场中运动的轨道半径为aD ．N 与O 点相距(2＋1)a 答案 AD解析 由题意可知，粒子在磁场中做顺时针圆周运动，根据左手定则可知粒子带负电荷，故A 正确；粒子的运动轨迹如图所示，O ′为粒子做匀速圆周运动的圆心，其轨道半径R ＝2a ，故C 错误；由洛伦兹力提供向心力可得q v B ＝m v 2R ，则v ＝2qBa m ，故B 错误；由图可知，ON ＝a ＋2a ＝(2＋1)a ，故D 正确．考点一 周期公式与半径公式的基本应用1．(多选)两个粒子A 和B 带有等量的同种电荷，粒子A 和B 以垂直于磁场的方向射入同一匀强磁场，不计重力，则下列说法正确的是( ) A ．如果两粒子的速度v A ＝v B ，则两粒子的半径R A ＝R B B ．如果两粒子的动能E k A ＝E k B ，则两粒子的周期T A ＝T B C ．如果两粒子的质量m A ＝m B ，则两粒子的周期T A ＝T B D ．如果两粒子的动量大小相同，则两粒子的半径R A ＝R B 答案 CD解析 因为粒子在匀强磁场中做匀速圆周运动的半径r ＝m v qB ，周期T ＝2πmqB ，又粒子电荷量相等且在同一匀强磁场中，所以q 、B 相等，r 与m 、v 有关，T 只与m 有关，所以A 、B 错误，C 、D 正确．2．在匀强磁场中，一个带电粒子做匀速圆周运动，如果又顺利垂直进入另一磁感应强度是原来磁感应强度一半的匀强磁场，则( ) A ．粒子的速率加倍，周期减半 B ．粒子的速率不变，轨道半径减半 C ．粒子的速率不变，周期变为原来的2倍D ．粒子的速率减半，轨道半径变为原来的2倍 答案 C解析 因洛伦兹力对粒子不做功，故粒子的速率不变；当磁感应强度减半后，由r ＝m vBq 可知，轨道半径变为原来的2倍；由T ＝2πmBq 可知，粒子的周期变为原来的2倍，故C 正确，A 、B 、D 错误．3.一个带电粒子沿垂直于磁场的方向射入一匀强磁场．粒子的一段径迹如图所示．径迹上的每一小段都可近似看成圆弧．由于带电粒子能使沿途的空气电离，粒子的能量逐渐减小(电荷量不变)．从图中情况可以确定( )A ．粒子从a 到b ，带正电B ．粒子从a 到b ，带负电C ．粒子从b 到a ，带正电D ．粒子从b 到a ，带负电 答案 C解析 由于带电粒子使沿途的空气电离，粒子的能量逐渐减小，可知速度逐渐减小；根据粒子在匀强磁场中做匀速圆周运动的半径公式r ＝m vqB 可知，粒子的运动半径逐渐减小，所以粒子的运动方向是从b 到a ；再根据左手定则可知粒子带正电，选项C 正确，A 、B 、D 错误． 4.质量和带电荷量都相等的带电粒子M 和N ，以不同的速率经小孔S 垂直进入匀强磁场并最终打在金属板上，运动的半圆轨迹如图中虚线所示，不计重力，下列表述正确的是( )A ．M 带负电，N 带正电B ．M 的速率小于N 的速率C ．洛伦兹力对M 、N 做正功D ．M 的运动时间大于N 的运动时间 答案 A解析 根据左手定则可知N 带正电，M 带负电，A 正确；因r ＝m vBq，而M 的轨迹半径大于N的轨迹半径，所以M 的速率大于N 的速率，B 错误；洛伦兹力不做功，C 错误；M 和N 的运动时间都为t ＝πmBq，D 错误．考点二 带电粒子做匀速圆周运动的分析5.如图，ABCD 是一个正方形的匀强磁场区域，两相同的粒子甲、乙分别以不同的速率从A 、D 两点沿图示方向射入磁场，均从C 点射出，则它们的速率之比v 甲∶v 乙和它们通过该磁场所用时间之比t 甲∶t 乙分别为( )A ．1∶1,2∶1B ．1∶2,2∶1C ．2∶1,1∶2D ．1∶2,1∶1答案 C解析 根据q v B ＝m v 2r ，得v ＝qBrm ，根据题图可知，甲、乙两粒子的轨迹半径之比为2∶1，又因为两粒子相同，故v 甲∶v 乙＝r 甲∶r 乙＝2∶1，粒子在磁场中的运动周期T ＝2πmqB ，两粒子相同，可知甲、乙两粒子的周期之比为1∶1，根据轨迹图可知，甲、乙两粒子转过的圆心角之比为1∶2，故两粒子在磁场中经历的时间之比t 甲∶t 乙＝1∶2，选C.6.如图所示，MN 为铝质薄平板，铝板上方和下方分别有垂直于纸面的匀强磁场(未画出)，一带电粒子从紧贴铝板上表面的P 点垂直于铝板向上射出，从Q 点穿越铝板后到达PQ 的中点O .已知粒子穿越铝板时，其动能损失一半，速度方向和电荷量不变，不计重力．铝板上方和下方的磁感应强度大小之比为( )A ．2∶1 B.2∶1 C ．1∶1 D.2∶2 答案 D解析 根据几何关系可知，带电粒子在铝板上方做匀速圆周运动的轨迹半径r 1是其在铝板下方做匀速圆周运动的轨迹半径r 2的2倍，设粒子在P 点的速度大小为v 1，动能为E k ，根据牛顿第二定律可得q v 1B 1＝m v 12r 1，则B 1＝m v 1qr 1＝2mE kqr 1；同理，B 2＝m v 2qr 2＝2m ·12E kqr 2＝mE kqr 2，则B 1B 2＝2r 2r 1＝22，D 正确．7.(多选)如图所示，分界线MN 上、下两侧有垂直纸面的匀强磁场，磁感应强度分别为B 1和B 2，一质量为m 、电荷量为q 的带电粒子(不计重力)从O 点出发以一定的初速度v 0沿纸面垂直MN 向上射出，经时间t 又回到出发点O ，形成了图示心形轨迹，则( )A ．粒子一定带正电荷B ．MN 上、下两侧的磁场方向相同C ．MN 上、下两侧的磁感应强度的大小之比B 1∶B 2＝1∶2D ．时间t ＝2πm qB 2答案 BD解析 题中未给出磁场的方向和粒子绕行的方向，所以不能判定粒子所带电荷的正负，选项A 错误；粒子越过磁场的分界线MN 时，洛伦兹力的方向没有变，根据左手定则可知MN 上、下两侧的磁场方向相同，选项B 正确；设MN 上方的轨迹半径是r 1，下方的轨迹半径是r 2，根据几何关系可知r 1∶r 2＝1∶2；洛伦兹力充当粒子做圆周运动的向心力，由q v 0B ＝m v 02r ，解得B ＝m v 0qr ，所以B 1∶B 2＝r 2∶r 1＝2∶1，选项C 错误；由题图知，时间t ＝T 1＋T 22＝2πmqB 1＋πm qB 2，由B 1∶B 2＝2∶1得t ＝2πm qB 2，选项D 正确． 8.如图所示，两个速度大小不同的同种带电粒子1、2沿水平方向从同一点垂直射入匀强磁场中，磁场方向垂直纸面向里，当它们从磁场下边界飞出时相对入射方向的偏转角分别为90°、60°，则粒子1、2在磁场中运动的( )A ．轨迹半径之比为2∶1B ．速度之比为1∶2C ．时间之比为2∶3D ．周期之比为1∶2答案 B解析 带电粒子在匀强磁场中运动时，洛伦兹力提供向心力，由牛顿第二定律有q v B ＝m v 2r，可得r ＝m v qB ，又T ＝2πr v ，联立可得T ＝2πmqB ，故两粒子运动的周期相同，D 错误；速度的偏转角等于轨迹所对的圆心角，故粒子1的运动时间t 1＝90°360°T ＝14T ，粒子2的运动时间t 2＝60°360°T＝16T ，则时间之比为3∶2，C 错误；粒子1和粒子2运动轨迹的圆心O 1和O 2如图所示，设粒子1的轨迹半径R 1＝d ，对于粒子2，由几何关系可得R 2sin 30°＋d ＝R 2，解得R 2＝2d ，故轨迹半径之比为1∶2，A 错误；由r ＝m vqB可知，速度之比为1∶2，B 正确．9.如图所示，在x 轴上方存在垂直于纸面向里的匀强磁场，磁场的磁感应强度为B ，在xOy 平面内，从原点O 处与x 轴正方向成θ角(0<θ<π)，以速率v 发射一个带正电的粒子(重力不计)，则下列说法正确的是( )A ．若v 一定，θ越大，则粒子离开磁场的位置距O 点越远B ．若v 一定，θ越大，则粒子在磁场中运动的时间越短C ．若θ一定，v 越大，则粒子在磁场中运动的角速度越大D ．若θ一定，v 越大，则粒子在磁场中运动的时间越短 答案 B解析 画出粒子在磁场中运动的轨迹如图所示，由几何关系得，轨迹对应的圆心角α＝2π－2θ，粒子在磁场中运动的时间t ＝α2πT ＝2π－2θ2π·2πm qB ＝(2π－2θ)m qB ，可得，若v 一定，θ越大，粒子在磁场中运动的时间t 越短，若θ一定，则粒子在磁场中的运动时间一定，故B 正确，D 错误；设粒子的轨迹半径为r ，则r ＝m v qB ，由图有，AO ＝2r sin θ＝2m v sin θqB ，可得，若θ是锐角，θ越大，AO 越大，若θ是钝角，θ越大，AO 越小，故A 错误；粒子在磁场中运动的角速度ω＝2πT ，又T ＝2πm qB ，则得ω＝qBm，与速度v 无关，故C 错误．10.(2019·全国卷Ⅲ)如图，在坐标系的第一和第二象限内存在磁感应强度大小分别为12B 和B 、方向均垂直于纸面向外的匀强磁场．一质量为m 、电荷量为q (q >0)的粒子垂直于x 轴射入第二象限，随后垂直于y 轴进入第一象限，最后经过x 轴离开第一象限．粒子在磁场中运动的时间为( )A.5πm 6qBB.7πm 6qBC.11πm 6qBD.13πm 6qB答案 B解析 设带电粒子进入第二象限的速度为v ，在第二象限和第一象限中运动的轨迹如图所示，对应的轨迹半径分别为R 1和R 2，由洛伦兹力提供向心力，有q v B ＝m v 2R、T ＝2πR v ，可得R 1＝m v qB 、R 2＝2m v qB 、T 1＝2πm qB 、T 2＝4πm qB ，带电粒子在第二象限中运动的时间为t 1＝T 14，在第一象限中运动的时间为t 2＝θ2πT 2，又由几何关系有cos θ＝R 2－R 1R 2＝12，可得t 2＝T 26，则粒子在磁场中运动的时间为t ＝t 1＋t 2，联立以上各式解得t ＝7πm 6qB，选项B 正确，A 、C 、D 错误．11.一带电粒子的质量m ＝1.7×10－27 kg ，电荷量q ＝＋1.6×10－19 C ，该粒子以大小为v ＝3.2×106 m/s 的速度沿垂直于磁场同时又垂直于磁场边界的方向进入匀强磁场中，磁场的磁感应强度为B ＝0.17 T ，磁场的宽度L ＝10 cm ，如图所示．(粒子重力不计，g 取10 m/s 2，结果均保留两位有效数字)(1)带电粒子离开磁场时的速度多大？(2)带电粒子在磁场中运动多长时间？(3)带电粒子在离开磁场时偏离入射方向的距离d 为多大？答案 (1)3.2×106 m/s (2)3.3×10－8 s (3)2.7×10－2 m解析 (1)由于洛伦兹力不做功，所以带电粒子离开磁场时的速度大小仍为3.2×106 m/s.(2)由q v B ＝m v 2r 得， 轨迹半径r ＝m v qB ＝1.7×10－27×3.2×1061.6×10－19×0.17m ＝0.2 m. 由题图可知偏转角θ满足：sin θ＝L r ＝0.1 m 0.2 m＝0.5， 所以θ＝30°＝π6， 由q v B ＝m v 2r 及v ＝2πr T可得 带电粒子在磁场中运动的周期T ＝2πm qB， 所以带电粒子在磁场中运动的时间t ＝θ2π·T ＝112T ， 所以t ＝πm 6qB ＝ 3.14×1.7×10－276×1.6×10－19×0.17s ≈3.3×10－8 s. (3)带电粒子在离开磁场时偏离入射方向的距离d ＝r (1－cos θ)＝0.2×(1－32) m ≈2.7×10－2 m.12.(2020·江苏卷改编)空间存在两个垂直于Oxy 平面的匀强磁场，y 轴为两磁场的边界，磁感应强度分别为2B 0、3B 0.质量为m 、带电荷量为q 的粒子从原点O 沿x 轴正向射入磁场，速度为v .粒子第1次、第2次经过y 轴的位置分别为P 、Q ，其轨迹如图所示．不考虑粒子重力影响．求：(1)Q 到O 的距离d ；(2)粒子两次经过P 点的时间间隔Δt .答案 (1)m v 3qB 0 (2)2πm qB 0解析 (1)粒子先后在两磁场中做匀速圆周运动，设半径分别为r 1、r 2由q v B ＝m v 2r 可知r ＝m v qB故r 1＝m v 2qB 0，r 2＝m v 3qB 0且d ＝2r 1－2r 2，解得d ＝m v 3qB 0(2)粒子先后在两磁场中做匀速圆周运动，设运动时间分别为t 1、t 2由T ＝2πr v ＝2πm qB 得t 1＝πm 2qB 0，t 2＝πm 3qB 0， 且Δt ＝2t 1＋3t 2解得Δt ＝2πm qB 0.。

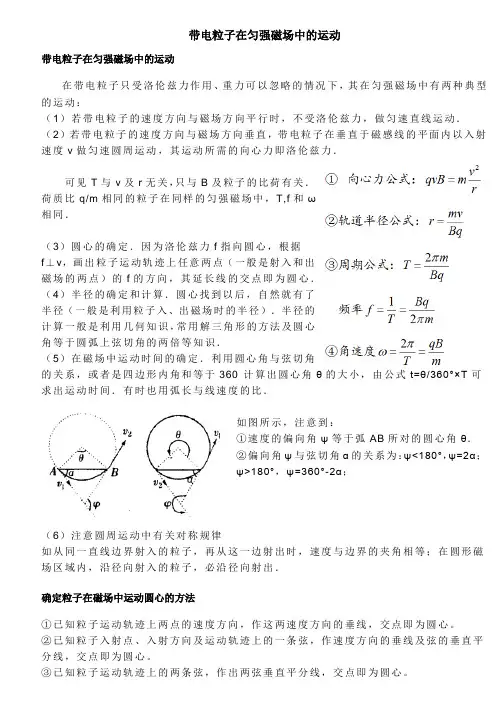

带电粒子在匀强磁场中的运动带电粒子在匀强磁场中的运动在带电粒子只受洛伦兹力作用、重力可以忽略的情况下，其在匀强磁场中有两种典型的运动：（1）若带电粒子的速度方向与磁场方向平行时，不受洛伦兹力，做匀速直线运动．（2）若带电粒子的速度方向与磁场方向垂直，带电粒子在垂直于磁感线的平面内以入射速度v做匀速圆周运动，其运动所需的向心力即洛伦兹力．可见T与v及r无关，只与B及粒子的比荷有关．荷质比q/m相同的粒子在同样的匀强磁场中，T,f和ω相同．（3）圆心的确定．因为洛伦兹力f指向圆心，根据f⊥v，画出粒子运动轨迹上任意两点（一般是射入和出磁场的两点）的f的方向，其延长线的交点即为圆心．（4）半径的确定和计算．圆心找到以后，自然就有了半径（一般是利用粒子入、出磁场时的半径）．半径的计算一般是利用几何知识，常用解三角形的方法及圆心角等于圆弧上弦切角的两倍等知识．（5）在磁场中运动时间的确定．利用圆心角与弦切角的关系，或者是四边形内角和等于360°计算出圆心角θ的大小，由公式t=θ/360°×T可求出运动时间．有时也用弧长与线速度的比．如图所示，注意到：①速度的偏向角ψ等于弧AB所对的圆心角θ．②偏向角ψ与弦切角α的关系为：ψ<180°，ψ=2α；ψ>180°，ψ=360°-2α；（6）注意圆周运动中有关对称规律如从同一直线边界射入的粒子，再从这一边射出时，速度与边界的夹角相等；在圆形磁场区域内，沿径向射入的粒子，必沿径向射出．确定粒子在磁场中运动圆心的方法①已知粒子运动轨迹上两点的速度方向，作这两速度方向的垂线，交点即为圆心。

②已知粒子入射点、入射方向及运动轨迹上的一条弦，作速度方向的垂线及弦的垂直平分线，交点即为圆心。

③已知粒子运动轨迹上的两条弦，作出两弦垂直平分线，交点即为圆心。

④已知粒子在磁场中的入射点、入射方向和出射方向(不一定在磁场中)，延长(或反向延长)两速度方向所在直线使之成一夹角，作出这一夹角的角平分线，角平分线上到两直线距离等于半径的点即为圆心。

三、加速器（回旋加速器） 3、注意
1)交变电场的往复变化周期和粒子的运动周期T 相同,这样就可以保证粒子在每次经过交变电场 时都被加速
2)带电粒子每经电场加速一次,回旋半径就增大 一次,每次增加的动能为 E ＝qU
K
所以各次半径之比为 1 ∶ 2∶ 3∶ ... 3)带电粒子在回旋加速器中飞出的速度为
三、粒子加速器（直线加速）
为了认识原子核内部结构 方案一：利用电场加速
U m q
1 2 qU mv 2
v
2qU U m
可知电压越高，粒子获得的能量越 高，速度越大，但电压不可能无限制地 提高（为什么？）
方案二：多级电场加速
1 2 nqU mv 2
+
粒子
一级 二级 三级
+ ……
n级
世界上最大的直线加速器：

世界上最长的直线加速器位于美国斯坦福大 学一座毫不起眼的灰色建筑群内。美国斯坦 福大学直线加速器实验室的科学家们曾获得 过三次诺贝尔奖，他们目前正在收集首个科 学证据，通过对撞正电子与电子，证明宇宙 中的物质比反物质更多。这个庞然大物长约 3公里 。
美国斯坦福大学直线加速器
在直线加速器末端，600吨重的电磁石坐落在庞大的建筑物— —终端站A的地面，它被用来改变加速器射出的高能粒子束路 径。在磁铁工作时，电阻会产生大量热量，周围的橙色管起到 冷却、散热的作用。
一、带电粒子在匀强磁场中的运动 实验结论: 1.沿着与磁场垂直的方向射入磁场的带电粒子, 在匀强磁场中做 匀速圆周运动 2.洛伦兹力提供了带电粒子做匀速圆周运动所 需的 向心力 3.磁场强度不变,粒子射入的速度增加,轨道半 径 增大 4.粒子射入速度不变,磁场强度增大,轨道半径 减小

思路导引：
依据所给数据分别计算出带电粒子所受的重力和洛伦兹力，就可求出
所受重力与洛伦兹力之比。带电粒子在匀强磁场中受洛伦兹力并做匀速圆
周运动，由此可以求出粒子运动的轨道半径及周期。
完全解答：
重力与洛伦兹力之比
（1）粒子所受的重力
G= mg = 1.67×10-27kg×9.8 N= 1.64×10-26N
匀强磁场中。求电子做匀速圆周运动的轨道半径和周期。
解：洛伦兹力提供向心力，首先列：
2
v
qvB m
r
2πr
T
v
mv
9.110 31 1.6 10 6
2



.
55

10
m
r
19
4
1.6 10 2 10
qB
2m
T
qB
2 9.110 31
7


5
.
6875






洛伦兹力提供向心力
v2
qvB m
r



圆周运动的半径
mv
r
qB
粒子在匀强磁场中做匀速圆周运动的半径与它的质量、速度成
正比，与电荷量、磁感应强度成反比。
观察带电粒子的运动径迹
洛伦兹力演示仪示意图
洛伦兹力演示仪
励磁线圈
玻璃泡
电子枪
加速极电压
励磁电流
选择档
选择档
电子枪可以发射电子束
玻璃泡内充有稀薄的气体，在电
2 m
T
eB
电子在矩形磁场中沿圆弧从
a点运动到c点的时间

t
T
