沪科版九年级物理第十五章第二节《欧姆定律》练习题【word版】无答案

第二节科学探究：欧姆定律小试身手1. 关于电流、电压和电阻，下列说法正确的是（）A．只要将导体连入电路，电路中就有电流B．导体中通过的电流越大，它的电阻越小C．有电流通过的小灯泡，其两端不一定有电压D．导体两端的电压越大，通过该导体的电流就越大2. 在“探究电流与电阻的关系”实验中，小翔连接了如图 15-2-11所示的电路。

他先在电路的 a、b间接入 10 Ω的电阻，移动滑动变阻器的滑片，读出电压表与电流表的示数；记录数据后，用15 Ω的电阻替换1 0 Ω的电阻，闭合开关，接下来他的实验操作应该是（）A．观察电压表，向右移动滑片，读取电流数据B．观察电流表，向右移动滑片，读取电压数据C．观察电压表，向左移动滑片，读取电流数据D．观察电流表，向左移动滑片，读取电压数据3. 关于欧姆定律I =U/R，下列说法正确的是（）A. 通过导体的电流越大，这段导体的电阻就越小B. 导体两端的电压越高，这段导体的电阻就越大C. 导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比D. 导体的电阻与电压成正比，与电流成反比4. 下列图像中，能正确表示通过定值电阻的电流与其两端电压关系的是（）5. 在“探究电阻上的电流跟其两端电压的关系”时，应保持不变。

某同学根据得到的数据绘制出了如图15-2-13所示的图像，对这个图像进行分析后，得出的结论是。

6. 在“用电压表、电流表测电阻”的实验中，某次测量时，小华同学观察到接在待测电阻两端电压表的示数如图15-2-14所示，则电阻两端的电压为V。

若此时电流表示数为0.22 A，则电阻的阻值为Ω。

挑战自我7. 甲、乙、丙三根镍铬合金丝，其横截面积的关系为S甲＞S乙=S丙，长度的关系为L甲=L乙＜L丙。

将它们分别接在相同的电路中，则通过它们的电流的大小关系是（）A．I甲＞I乙＞I丙 B．I甲＞I乙=I丙C．I甲＜I乙＜I丙 D．I甲=I乙＜I丙8. 李明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图15-2-15所示的图像，下列说法中错误的是（）A．当在导体乙的两端加上 1 V 的电压时，通过导体乙的电流为0.1 AB．将甲、乙两导体并联到电压为 2 V 的电源上时，干路中的电流为 0.6 AC．导体甲的电阻小于导体乙的电阻D．导体两端的电压为零时，导体的电阻也为零9. [呼和浩特中考] 如图15-2-16所示的电路中，电源电压恒为24 V，电阻R1的阻值为 20 Ω，滑动变阻器 R2上标有“100 Ω 3 A”字样。

15.2科学研究：欧姆定律一、选择题1.甲、乙两导体经过同样的电流，甲所需的电压比乙所需的电压大，则它们的阻值大小关系是： ( )A.R 甲 >R 乙；B.R 甲=R 乙；C.R 甲<R 乙；D.没法比较2.如下图，电源电压保持不变，若在甲、乙两处罚别接入电压表，闭合开关S1、S2，测得U甲：U乙=4：3，若只断开开关S2，拆去电压表，并在甲、乙两处罚别接入电流表，则此时I 甲：I 乙是（）A. 1：1B. 4：3C. 3：4 D. 16：93.如图是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能够知道油箱内油面的高度，当油面上涨时（）A. 电压表和油量表示数都变大B. 电压表和油量表示数都变小C. 电压表示数变小，油量表示数变大D. 电压表示数变大，油量表示数变小4.如下图电路，电源电压为 3V 且保持不变，R1的阻值为 10Ω，R2的阻值为 20Ω，以下选项正确的选项是 ()A. S1、S2都闭合，电流表示数为0.1A，电压表示数为2VB. 只闭合 S1，电流表示数为0.15A，电压表无示数C. 只闭合 S2，电流表示数为0.3A，电压表示数为3VD. S1、S2都断开，电流表无示数，电压表示数为3V5.如下图的电路中，电源两头电压为 4.5V 保持不变．滑动变阻器 R1上标有“20Ω1A”字样．定值电阻 R2=5Ω．电压表的最大丈量值3V；电流表的最大丈量值0.6A．开关 S 闭合后．假如要求电压表和电流表的示数均不超出各自的最大测量值，则滑动变阻器接入电路电阻值的变化范围是（）A. 0﹣20ΩB. 10﹣20ΩC. 5﹣10Ω D. 2.5﹣10Ω6.如下图电路中， R1=12Ω，R2=6Ω，当开关 S 闭合时，电流表 A1、A2的示数之比为（）A. 1：2B. 3：2C. 3：1 D. 1：17.某同学在研究经过导体的电流与其电压的关系时，将记录的实验数据经过整理作出了如下图的图像，依据图像剖析，以下说法错误的选项是（）A. 经过导体 a 的电流与其两头电压成正比B. 导体 a 的电阻大于 b 的电阻C. 当导体 b 两头电压是 1V 时，经过 b 导体中的电流为0.1AD. 将 a、b 两导体串连接在电压为3V 的电源上时，经过导体的8.如下图，电源电压U 保持不变，滑动变阻器的最大阻值为R2，当变阻器的滑片在 a 端时，电压表读数为 2V ，滑片滑到 b 端时，电压表的读数为 1V，则R1与 R2的阻值之比为（）A. 2：1B. 1:2C. 1:1D. 没法确立9. 以下对于电流、电压、电阻的关系说法正确的选项是（）A. 电压大的电路中电流必定大B. 电阻大的电路中电流必定小C. 导体中的电流与电压、电阻没关D. 导体中的电阻与电流、电压没关10.在图所示的电路中，电源电压保持不变．闭合电键S，能使电流表 A 示数变小的操作是（）A. 将电阻 R1与 R2的地点交换B. 将电阻 R1与电压表 V 的地点交换C. 将电流表 A 1与 A 的地点交换D.将电阻 R2与电压表 V 的地点交换二、填空题11.欧姆定律公式： ________.I 表示 ________，单位是安（A）；U 表示 ________，单位是伏（ V）； R 表示 ________，单位是欧（Ω）12.如下图，电源电压恒定， R1=10Ω．闭合开关 S，断开开关 S1，电流表示数是 0.6A；若再闭合 S1，发现电流表示数变化了 0.4A，则电源电压为________V，R2的阻值为 ________Ω．13.如图是灯 L 和电阻 R 的电流随电压变化图像，电阻R 的阻值为 ________Ω，若将他们串连接在电压为 2.5V 的电源两头，则电路中灯此时的电阻为________Ω。

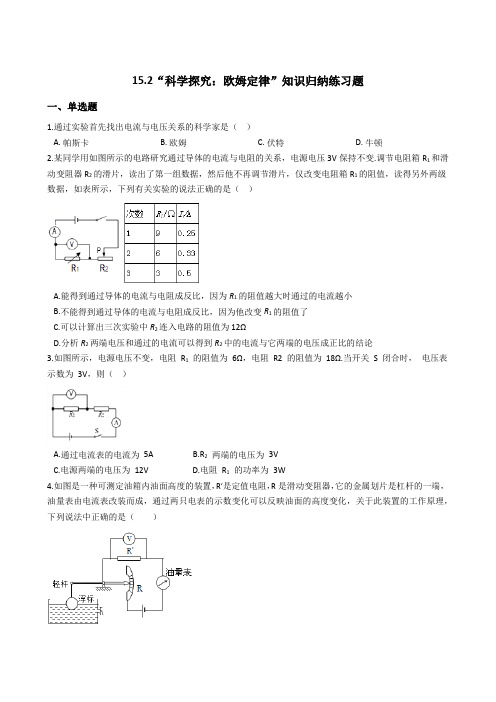

15.2“科学探究：欧姆定律”知识归纳练习题一、单选题1.通过实验首先找出电流与电压关系的科学家是（）A. 帕斯卡B. 欧姆C. 伏特D. 牛顿2.某同学用如图所示的电路研究通过导体的电流与电阻的关系，电源电压3V保持不变.调节电阻箱R1和滑动变阻器R2的滑片，读出了第一组数据，然后他不再调节滑片，仅改变电阻箱R1的阻值，读得另外两级数据，如表所示，下列有关实验的说法正确的是（）A.能得到通过导体的电流与电阻成反比，因为R1的阻值越大时通过的电流越小B.不能得到通过导体的电流与电阻成反比，因为他改变R1的阻值了C.可以计算出三次实验中R2连入电路的阻值为12ΩD.分析R2两端电压和通过的电流可以得到R2中的电流与它两端的电压成正比的结论3.如图所示，电源电压不变，电阻R1的阻值为6Ω，电阻R2 的阻值为18Ω.当开关S 闭合时，电压表示数为3V，则（）A.通过电流表的电流为5AB.R2两端的电压为3VC.电源两端的电压为12VD.电阻R1的功率为3W4.如图是一种可测定油箱内油面高度的装置，R′是定值电阻，R是滑动变阻器，它的金属划片是杠杆的一端，油量表由电流表改装而成，通过两只电表的示数变化可以反映油面的高度变化，关于此装置的工作原理，下列说法中正确的是（）A. 当油面高度升高时，油量表示数减小B. 当油面高度升高时，电压表示数增大C. 当油面高度降低时，油量表示数增大D. 当油面高度降低时，电压表示数不变5.在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示，由图中信息可知（）A.A导体的电阻为10ΩB.A导体的电阻大于B导体的电阻C.A导体两端电压为3V时，通过A导体的电流为0.6AD.B导体两端电压为0V时，B导体的电阻也为0Ω6.下图是小松同学实验时所画电路图中的一部分，根据此电路图，下列四个选项不能直接研究的问题是（）A. 电阻跟温度的关系B. 小灯泡的电功率C. 电流跟电压的关系D. 小灯泡的电阻7.如图，在探究电流与电阻的关系实验时，将a b 间的电阻由15Ω换成10Ω时，下一步操作是（）A. 读出电流表与电压表的示数B. 将滑片P向左移动C. 将滑片P向右移动D. 适当增加电池的节数8.对于“探究电流跟电阻的关系”和“伏安法测量定值电阻”的这两个实验，下列说法不正确的是（）A. 它们都是采用控制变量的研究方法B. 它们的滑动变阻器在实验电路中的作用是不同的C. 前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D. 后者多次测量的目的是取电阻的平均值，减小误差9.将电阻R1和R2并联后接在电源两端，若R1，R2的电阻分别为5欧和15欧，如图所示，则闭合电键S，电流表A与A1的示数之比为（）A. 3：1B. 1：4C. 4：1D. 4：310.在如图所示的电路中，三个电表均有示数，闭合电键S，当滑动变阻器的滑片向下移动时，三个电表的示数变化情况分别是（）A. a增大，b不变，c增大B. a减小，b不变，c减小C. a，b，c均增大D. a，b，c均减小11.如图所示，开关S闭合后，两灯泡都亮，则（）A. a和b都是电流表B. a和b都是电压表C. a是电流表，b是电压表D. a是电压表，b是电流表12.在相距50km的甲、乙两地间沿直线架设两条输电线.输电线的电阻与其长度成正比.若输电线在某处发生了短路，为确定短路位置，在甲、乙两地的检修人员用输出电压相同且不变的电源和电流表做成如图所示的测量仪，并分别进行了如下测量：将测量仪连接ab时，电流表的示数为0.3A；将测量仪连接cd时，电流表的示数为1.2A.由此可判断短路位置离甲地的距离为( )A. 30kmB. 40kmC. 10kmD. 20km13.如图所示电路，电阻R1标有“6Ω1A”，R2标有“3Ω1.2A”，电流表A1、A2的量程均为0～3A，电压表量程0～15V，在a、b间接入电压可调的直流电源．闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过（）A. 9V 1AB. 3.6V 1.8AC. 9.6V 1AD. 3.6V 0.6A14.图甲是某生产流水线上的产品输送及计数装置示意图。

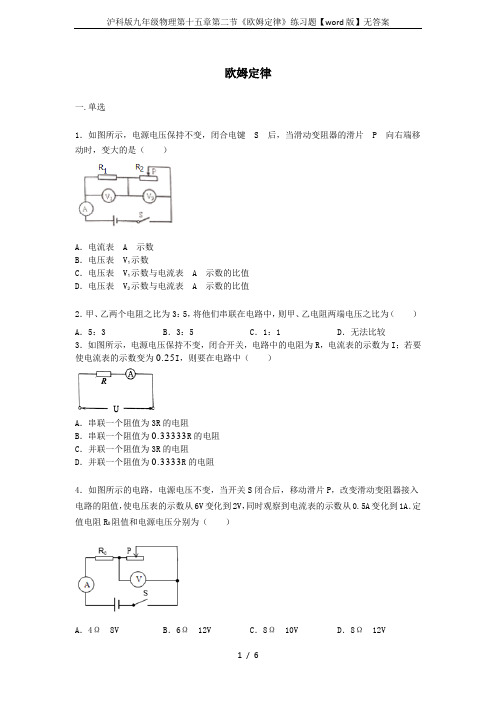

欧姆定律一.单选1．如图所示，电源电压保持不变，闭合电键S 后，当滑动变阻器的滑片P 向右端移动时，变大的是（）A．电流表 A 示数B．电压表V1示数C．电压表V1示数与电流表 A 示数的比值D．电压表V2示数与电流表 A 示数的比值2．甲、乙两个电阻之比为3：5，将他们串联在电路中，则甲、乙电阻两端电压之比为（）A．5：3 B．3：5 C．1：1 D．无法比较3．如图所示，电源电压保持不变，闭合开关，电路中的电阻为R，电流表的示数为I；若要使电流表的示数变为0.25I，则要在电路中（）A．串联一个阻值为3R的电阻B．串联一个阻值为0.33333R的电阻C．并联一个阻值为3R的电阻D．并联一个阻值为0.3333R的电阻4．如图所示的电路，电源电压不变，当开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变化到2V，同时观察到电流表的示数从0.5A变化到1A．定值电阻R0阻值和电源电压分别为（）A．4Ω8V B．6Ω12V C．8Ω10V D．8Ω12V5．关于电流、电压和电阻的关系，下列说法正确的是（）A．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比B．有电流通过这段导体，这段导体两端一定有电压C．通过导体的电流越大，这段导体的电阻一定越小D．两个电阻中的电流相等，则两电阻一定是串联6．关于欧姆定律，下列说法中正确的是（）A．通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比B．当电压一定时，导体的电阻跟通过该导体的电流成反比C．当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比D．当电阻一定时，通过导体的电流跟它两端的电压成正比7．下列4幅图能正确反映某导体的电阻与通过其电流的关系的是（）（不考虑温度对导体电阻的影响）A．B．C．D．8．图乙是如图甲所示电子秤的工作原理图．电子秤的示数表是由电流表改装的，R1是一根长6cm、阻值15Ω的均匀电阻丝．滑片在a端时，电流表示数为0.15A；在b端时，电流表示数为0.6A．弹簧c受到压力F与压缩量△L的关系如图丙所示．（挂钩的重力不计，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端．g=10N/kg）下列说法正确的是（）A．该电子秤中R2阻值为6ΩB．当电子秤示数为2kg时，电路中的电流为0.3AC．电源电压为6VD．当电子秤示数为4kg时，电路中的电流为0.3A9．如图（a）是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U=4.5V且保持不变，电压表量程为0～3V，R0是300Ω的定值电阻，R1是热敏电阻，其电阻随环境温度变化的关系如图（b）所示．若闭合开关S，以下说法正确的是（）A．环境温度为40℃时，热敏电阻阻值是150ΩB．电压表V示数越小，环境温度越高C．环境温度为0℃时，电压表的示数是1.5VD．此电路允许的最高环境温度为60℃10．（2017秋•思明区校级月考）根据欧姆定律公式I=U/R，可以导出R= U/I，由公式得出的正确结论是（）A．一段导体的电阻在电流不变时，与电压成正比B．一段导体的电阻在电压不变时，与电流成反比C．导体电阻的大小与导体两端的电压和导体中的电流无关D．导体电阻的大小是由导体两端的电压和通过导体中的电流共同决定二.多选1．由欧姆定律公式I= U/R变形得R= U/I，下列说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．加在导体两端的电压越大，则通过导体的电流越大C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端的电压和通过导体的电流无关2．如图所示是小明设计的调光灯电路，电源电压恒为（4.5V，电压表量程“0-3V”，滑动变阻器规格“50Ω1A”，灯泡L标有“2.5V 0.5A”字样（忽略灯丝电阻变化）．在不损坏电路元件的情况下，下列判断正确的是（）A．滑片右移时，灯泡变暗，电压表示数变小B．该电路允许通过的最大电流为1AC．电压表示数为3V时，滑动变阻器接入的阻值最大D．当灯泡正常工作时，滑动变阻器接入电路的电阻为4Ω3．小明在研究通过导体的电流与其两端电压关系时，根据测量数据绘制出如图所示的I-U 图象．下列判断错误的是（）A．通过R1的电流与它两端所加电压成正比B．通过R2的电流与它两端所加电压不成正比C．将它们串联接到同一电路中时，通过R1的电流较小D．将它们并联连接到两端电压为1.5V的电路中，通过干路的电流是0.6A4．两个定值电阻R1和R2，阻值分别为10Ω、30Ω，允许通过的最大电流分别为1A、0.5A，串联在电路中，下列说法正确的是（）A．允许加在它们两端的电压最大值为25VB．它们的总电阻为40ΩC．通过电路的电流不允许大于0.5AD．通过电路的电流不允许大于1A5．如图为某控制电路的一部分，已知AA′两端电压恒为12V，电阻R1=R2=R3=60Ω，则（）A．开关S1断开时，电压表的示数为0B．开关S1断开时，电压表示数为12VC．开关S1、S2均闭合时，电压表的示数为8VD．开关S1闭合，S2断开时，电压表的示数为8V三.填空1．在图所示的电路中，电源电压保持不变．闭合电建S、S1，电路正常工作．若不更换电路元件，且电建S始终处于闭合，请通过一定的操作达到如下要求．①使电流表A的示数变小的操作是：②使电流表A和A1示数比值变大的操作是：2．定值电阻R1和R2串联在某电路中，已知R1：R2=2：1，则通过它们的电流之比是，加在它们两端的电压之比是3．一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.5A，现将该小灯泡接在12V 的电源上，为使其正常发光，应联一个Ω的电阻．4．一盏灯电阻为12Ω，正常工作时电流为0.5A，若把它接在8V的电源上，还需要再串联一个Ω的电阻．5．电阻A和B的电流与其两端电压的关系如图所示．由图可知，电阻A的阻值为Ω；将A和B并联后接在1V的电源上，电路中的总电流为四.实验探究1．（2017秋•敦化市期末）现有下列器材：学生电源（6V），电流表（0-0.6A，0-3A）、电压表（0-3V，0-15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路．（要求连线不得交叉）（2）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图象．由图象可以得出结论：．（3）上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，向（选填“A”或“B”）端移动滑片，使电压表示数为2V时，读出电流表示数．（4）为完成整个实验，应该选取哪种规格的滑动变阻器．A.50Ω 1.0AB.30Ω 1.0AC.20Ω 1.0A．五.计算1．如图所示，电源电压保持不变，电阻R1的阻值为30 欧．闭合电键S，电流表A1的示数为0.2 安，电流表A2的示数为0.3 安．求：（1）电源电压U．（2）电路的总电阻R．2．如图所示的电路，将一个R1=10Ω的电阻和一个最大阻值是20Ω的滑动变阻器R2串联，接在电源电压是4.5V且保持不变的电路上．求：要使通过R1的电流为0.3A，变阻器接入电路的电阻值？3．如图所示的电路图中，电源电压为18V保持不变，当开关S闭合时，电流表示数为0.5A，电压表示数为5V，求：（1）电阻R1的阻值．（2）若电流表的量程是0-0.6A，电压表的量程是0-15V，则滑动变阻器连入电路的最小阻值．。

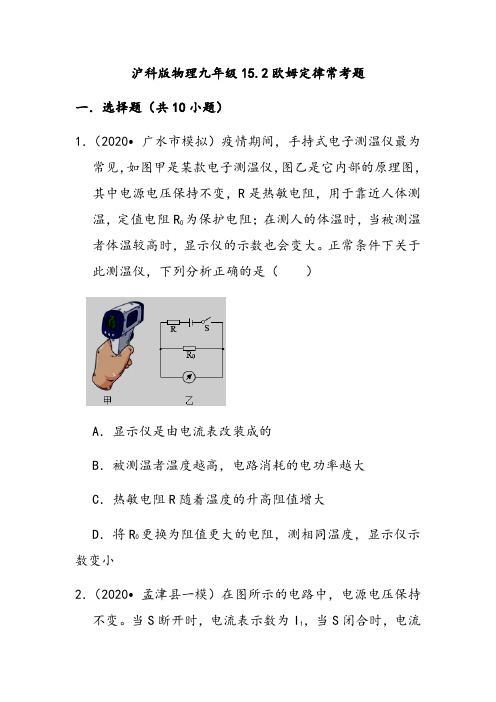

沪科版物理九年级15.2欧姆定律常考题一．选择题（共10小题）1．（2020•广水市模拟）疫情期间，手持式电子测温仪最为常见，如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻；在测人的体温时，当被测温者体温较高时，显示仪的示数也会变大。

正常条件下关于此测温仪，下列分析正确的是（）A．显示仪是由电流表改装成的B．被测温者温度越高，电路消耗的电功率越大C．热敏电阻R随着温度的升高阻值增大D．将R0更换为阻值更大的电阻，测相同温度，显示仪示数变小2．（2020•孟津县一模）在图所示的电路中，电源电压保持不变。

当S断开时，电流表示数为I1，当S闭合时，电流表示数为I2．如果I1：I2＝2：3，则R1、R2的电阻之比为（）A．2：3 B．3：2 C．1：2 D．2：1 3．（2020•鄂州模拟）在一段定值电阻的两端加一可变电压U，以下说法中正确的是（）A．由R＝可知，R与U成正比B．不管U如何变化，U与I的比值不变C．由I＝可知，I与U成反比D．由R＝可知，R与U成反比4．（2020•犍为县模拟）如图所示电路，电源电压恒定，R1、R2为定值电阻。

只闭合S1，电压表的示数为U1，电流表的示数为I1，下列说法正确的是（）A．电源电压等于 U1B．再闭合 S2，电压表的示数不变，电流表的示数变大C．断开 S1，只闭合 S2，电压表的示数为 U2，电流表的示数为 I2，则 U2＞U1，I2＞I1D．断开 S1，同时闭合 S2、S3，电压表的示数为 U3，电流表的示数为 I3，则 U3＝U1，I3＞I15．（2020•淮滨县模拟）在如图的电路中，电源电压恒定，小灯泡的电阻为20Ω（发光时灯丝的电阻不变），闭合开关后，将滑动变阻器的滑片向右滑动一段距离，使变阻器的电阻增加了10Ω，电流表的示数减少了0.04A，则电压表示数的变化是（）A．增加了0.4V B．增加了0.8V C．减小了0.4V D．减小了0.8V6．（2018•攀枝花）如图所示，电源电压保持不变，开关S 闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为（）A．1：3 B．3：1 C．3：4 D．4：3 7．（2020•松北区一模）某同学设计了一个电子身高测量仪。

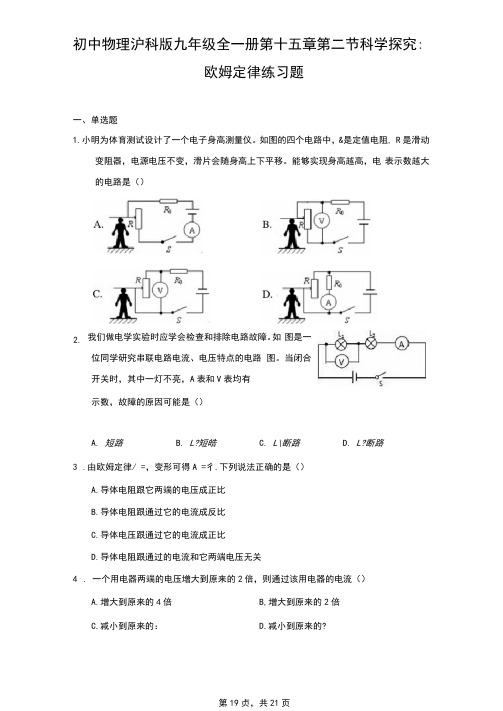

初中物理沪科版九年级全一册第十五章第二节科学探究:欧姆定律练习题一、单选题1.小明为体育测试设计了一个电子身高测量仪。

如图的四个电路中，&是定值电阻, R 是滑动变阻器，电源电压不变，滑片会随身高上下平移。

能够实现身高越高，电 表示数越大的电路是（）我们做电学实验时应学会检查和排除电路故障。

如 图是一位同学研究串联电路电流、电压特点的电路 图。

当闭合开关时，其中一灯不亮，A 表和V 表均有示数，故障的原因可能是（）A. 短路B. L?短皓C. L\断路D. L?断路 3 .由欧姆定律/ =，变形可得A =彳.下列说法正确的是（）A.导体电阻跟它两端的电压成正比B.导体电阻跟通过它的电流成反比C.导体电压跟通过它的电流成正比D.导体电阻跟通过的电流和它两端电压无关4 . 一个用电器两端的电压增大到原来的2倍，则通过该用电器的电流（）A.增大到原来的4倍B,增大到原来的2倍 C.减小到原来的： D.减小到原来的? 2.4 Z如图，“电阻为5。

，5电阻为I 。

，电源电压为6匕则下列说法中正确的是（）A,开关S 闭合时，电压表示数为4VB.开关S 闭合时，电压表示数为2VA.电阻& > &B. 2两端的电压越大，其阻值越大C.通过&的电流越小，其阻值越小D.将％、&串联接在电路中，电流通过Ri 做功较快7.关于电流、电压和电阻的关系，下列说法中正确的是（）A.当导体两端的电压为零时，电阻也为零B.电阻由导体本身的性质决定，与电流、电压无关C. 一段电路的电阻越小，所在电路的电流一定越大D.导体的电阻与导体两端的电压成正比，与通过导体的电流成反比 8.如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是：A.人灯丝断了B.电流表开路 C 灯泡〃开路 如图所示，甲、乙均为理想电表，当开关S 闭合后灯人、G 都 能发光，下列说法中正确的是（）A.灯Li 、％是串联在电路中的B.甲一定是电流表，乙一定是电压表C.当A 短路时A 仍能发光D.乙、甲两电表示数的比值与人的阻值相等 5. 6. C.开关S 断开时，电压表示数为4V D,开关S 断开时, 如图是电阻用、/?2的/-U 关系图象，由图可知（）电压表示数为2V D.灯泡“短路9.10.如图是甲、乙两电阻的电流与电压关系的图象，现将甲、乙串联后接在电压为4.5P的电源两端。

15.2 科学探究：欧姆定律一、夯实基础1.最先研究出电流与电压和电阻三者之间关系的科学家的是（ ）A ．欧姆B ．法拉第C ．牛顿D ．焦耳2关于欧姆定律的表达式I=U/R 下列说法正确的是（ ）.A ．导体两端的电压与通过导体的电流成正比B ．通过导体的电流与导体两端的电压成正比C ．电阻一定时，通过导体的电流与导体两端的电压成正比D ．电压一定时，导体的电阻与通过导体的电流成反比3.关于电流跟电压和电阻关系，下列说法中正确的是（ ）A ．电阻越大，电流越小；电压越大，电流越大B ．导体两端的电压越高，通过这段导体的电流就越大C ．在电压不变的情况下，导体中的电流越大，导体的电阻越小D ．在电压一定的情况下，导体电阻越小，电流就越大4.从欧姆定律可导出R=IU 下列说法正确的是（ ） A ．当电压为0时，电阻为0B ．当电流增大2倍时，电阻减小2倍C ．当电压增大2倍时，电阻增大2倍D ．不管电压或电流如何变化，电阻不变二、能力提升5.如图，开关S 闭合后，电压表V1为4V ，电压表V2示数为6V ，电流表A 示数为1A ，且将R2和R3互换位置后，发现三表示数均不变，则（ ）A ．通过三电阻R1、R2、R3的电流之和为1AB ．R 1=2ΩC ．电源电压U 为7VD ．R 2两端电压为4V6.对公式R=IU 的理解，下面的说法中正确的是（ ） A ．导体的电阻跟它两端的电压成正比B ．导体的电阻跟通过它的电流成反比C ．导体的电阻跟它两端的电压和通过它的电流无关D ．加在导体两端的电压为零，则通过它的电流为零，此时导体的电阻为零7.如图电路中，电源电压保持不变，当开关S 闭合，滑动变阻器的滑片P 向右移动时，电流表和电压表的示数变化情况分别为（ ）A ．电流表的示数变小，电压表的示数变大B ．电流表的示数变大，电压表的示数变小C ．电流表的示数变小，电压表的示数不变D ．电流表的示数变小，电压表的示8.如图，在探究电流与电阻的关系实验时，将a b 间的电阻由15Ω换成10Ω时，下一步操作是（ ）A ．读出电流表与电压表的示数B ．将滑片P 向左移动C ．将滑片P 向右移动D ．适当增加电池的节数三、课外拓展9.关于欧姆定律的表达式I=U/R 下列说法正确的是（ ）A ．导体两端的电压与通过导体的电流成正比B ．通过导体的电流与导体两端的电压成正比C ．电阻一定时，通过导体的电流与导体两端的电压成正比D ．电压一定时，导体的电阻与通过导体的电流成反比10.多选：关于电流跟电压和电阻关系，下列说法中正确的是（ ）A ．电阻越大，电流越小；电压越大，电流越大B ．导体两端的电压越高，通过这段导体的电流就越大C ．在电压不变的情况下，导体中的电流越大，导体的电阻越小D．在电压一定的情况下，导体电阻越小，电流就越大四、中考链接11、如图所示，在探究“一段电路中的电流与电阻关系”的实验中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，应该采取的唯一操作是（）保持变阻器滑片不动B．增加电池个数C．将变阻器滑片适当向左移动D．将变阻器滑片适当向右移动12、在做“探究电流与电阻的关系”实验中，轩轩连接了如图所示的电路．他先在电路的A、B间接入10Ω的电阻，移动变阻器的滑片，读出电压表与电流表的示数；记录数据后，改用15Ω电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是（）A．观察电压表，向右移动滑片，读取电流数据B．观察电流表，向右移动滑片，读取电压数据C．观察电压表，向左移动滑片，读取电流数据D．观察电流表，向左移动滑片，读取电压数据参考答案一、夯实基础1、【答案】A2、【答案】C3、【答案】BD4、【答案】D二、能力提升5、【答案】C6、【答案】C【解析】解：电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关R= IU 只是计算导体电阻的一种方法，所以，导体的电阻与通过的电流和两端的电压无关，故C 正确，ABD 错误．故选C ．7、【答案】C8、【答案】C三、课外拓展9、【答案】C【解析】解：根据欧姆定律的内容可知：对于某一段导体来说电阻的阻值不变，即电阻一定时，导体中的电流与导体两端的电压成正比；当导体两端的电压一定时，通过导体的电流与导体的电阻成反比．故ABD 选项不正确，C 选项正确．故选C10、【答案】BD【解析】解：（1）由欧姆定律的内容可知：电阻一定时，导体中的电流与导体两端的电压成正比；当导体两端的电压一定时，通过导体的电流与导体的电阻成反比，故A 错误，BD 正确；（2）电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，故C 错误；故选BD ．四、中考链接11、【答案】D12、【答案】A【解析】解：将AB 两点间改用15Ω电阻替换10Ω电阻时，导体的电阻变大，根据串联分压的知识，电阻两端的电压会变大，要探究电流与电阻的关系，需保持AB间的电压不变，所以应增大滑动变阻器接入电路的电阻，将滑片向右滑动，减小电压表的示数，使电压表的示数保持不变，并读取此时电流表的示数．故选A．。

欧姆定律一.单选1.如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（）A．L2两端的电压为1.5VB．L1两端的电压为1.5VC．L1与L2的灯丝电阻之比为2：1D．通过L1与L2的电流之比为1：22.如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（）A．向左移动滑动变阻器的滑片P时灯泡变亮B．滑片P在最右端时通过干路中的电流是0.9AC．R接入电路的阻值变化范围是5Ω-15ΩD．电路总电阻的最大值为5Ω3.如图所示的电路中，R是滑动变阻器的滑片，滑动变阻器的滑片跟滑杆相连，滑杆可以绕固定点O转动，另一端固定着一个浮子，浮子随油面高低而升降，图中电压表的示数随油面降低而减小的是（）A．B．C．D．4.如图所示的电路中，电源两端电压恒定，将滑片置于滑动变阻器的中点，当开关S1闭合，S2断开时，电压表和电流表的示数分别为U1、I1；当开关S1、S2都闭合时，电压表和电流表的示数分别为U2、I2，则（）A．U1＞U2B．U1=U2C．I1＜I2D．I1＞I25.如图所示电路，电源电压不变，R0为定值电阻，R为滑动变阻器．闭合开关S，当滑片P 从a点滑到b点过程中，电流表的示数从Ia变为I b．下列各图中，能表示这一过程中电压表示数U与电流表示数I之间关系的是（）A．B．C．D．6.如图所示的电路中，R1=10Ω，R2=30Ω．闭合开关S，电压表V1与V2的示数之比是（）A．1：3 B．3：1 C．3：4 D．4：37.如图所示的电路中，电源电压保持不变，R1=10Ω．闭合开关S，移动滑动变阻器R2的滑片P到最右端b时，电流表的示数为0.6A；移动滑片P到最左端a时，电流表的示数为0.2A．则电源电压和滑动变阻器的最大阻值分别为（）A．6V 20ΩB．12V 20ΩC．6V 10ΩD．12V 10Ω8.关于图1、2中各物理量的关系有以下的描述（1）I1=I2=I3=I4（2）U1=U2=U3=U4（3）U3=U1U2≠U4（4）I1=I2I2≠I4正确的是（）A．（2）（4）B．（1）（2） C．（3）（4）D．（1）（3）9.如图所示的电路，电源电压均不变，R0为定值电阻，R为最大阻值已知的滑动变阻器，利用下列电路图能够测出待测电阻Rx阻值的是（）A．B．C．D．10.如图1所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图2所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（）A．图1中的R0有保护电路的作用B．温度升高时，电压表的示数会变小C．温度为40℃时，电流表的示数为0.2AD．温度降低时，电压表与电流表示数的比值变小二.多选1.如图所示，电源电压为4.5V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（）A．小灯泡的额定电流是0.6AB．滑动变阻器连入电路的阻值变化范围是4Ω～10ΩC．电压表示数变化范围是0～3VD．电流表示数变化范围是0.3～0.5A2.如图甲所示的电路中，R3为滑动变阻器，R1、R2为定值电阻，电源两端电压保持恒定不变．闭合开关S，改变滑片P的位置，两电压表的示数与电流表的示数对应关系的图象分别表示在图乙所示的坐标系中．则下列说法中正确的是（）A．当滑片移至a端时，对应的是图乙中的B点B．当滑片移至b端时，电路中的电流为2AC．R1的阻值为1ΩD．电源的电压为10V3.如图甲所示的电阻a和b的I-U图象，下列说法正确的是（）A．电阻a为定值电阻B．当电阻b两端电压为2V时，Rb=0.1ΩC．如图乙所示，当开关S闭合，电路电流为0.5A时，电路总电阻是10ΩD．如图丙所示，当开关S闭合，电源电压为2V时，电路总电流为0.4A4.如图是某种汽车质量测试仪（俗称地磅）的工作原理图，电源电压保持不变，压力传感器的电阻会随着受到的压力的增加而减小，汽车开上踏板，质量显示表的指针就会显示出待测汽车的质量．下列关于测试仪的说法正确的是（）A．作用在B点的力为动力，图中的ABO是一个省力杠杆B．质量显示表是用电流表改装而成的C．质量显示表表盘上的刻度值越往右越小D．汽车质量越大，电路消耗的总功率越大5.小敏设计了如图所示的电路，他用的电源电压是6V保持不变，选的电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻R1的规格为“10Ω0.5A”，滑动变阻器R2的规格为“20Ω1A”．闭合开关在保证电路安全的情况下，下列做法正确的是（）A． A变阻器R2接入电路的阻值允许变化范围可以为10Ω～20ΩB．电阻R1消耗功率允许的变化范围是0.4W～0.9WC．电流表示数允许的变化范围可以为0.3A～0.5AD．电路消耗总功率允许的变化范围可以为1.2W～3W三.填空1.用“伏安法”测电阻就是测出待测电阻两端的和该电阻中的，再根据式子计算出待测电阻的阻值．2.把一个标有“6V 3W”字样的小灯泡接在电压为8V的电源上，要使它正常工作，需要给它联一个阻值为Ω的电阻．3.如图所示的电路，闭合开关后，两电流表示数如表盘所示，则A1的示数为A2的示数为L1和L2的电阻之比为．4.如图所示的电路中，R1=15Ω，R2=10Ω，闭合开关后电流表示数为0.3A，则通过R1的电流是电源电压为V．5.如图所示的电路中，灯L标有“3V 0.9W”、滑动变阻器R上标有“15Ω1A”的字样，电压表量程为0～3V，则灯L正常工作时的电流为若电源电压恒为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的阻值范围是Ω．（不考虑灯丝电阻的变化）6.导体两端电压为12V时，通过它的电流是0.5A，导体的电阻为Ω．如果电压增大到24V，导体中的电流为导体的电阻为Ω．当电压减小到零，导体的电阻为Ω．7.某导体连接在10V电压下时，通过导体的电流为0.4A，要使导体中的电流减小到0.2A，导体两端的电压应该为V；若导体两端不加电压时，导体的电阻为Ω．8.两个电阻，分别标有“20Ω、0.5A”和“10Ω、0.3A”字样．将它们串联后接入电路使用，那么电路中的电压不能超过V；将它们并联后接入电路使用，那么电路两端的电压不能超过V．9.小强在测量某定值电阻的阻值时，将电流表在电路中，将电压表并联在该电阻两端；电流表和电压表的示数如图所示，则该电阻两端的电压是V．阻值是Ω10.当一导体两端的电压为8V时，通过它的电流为0.5A，则这导体的电阻为Ω，当两端电压为0V时，则导体的电阻为Ω．四.解答题1.如图所示电路中，电源电压恒定，电阻R0=5Ω，滑动变阻器的最大阻值为R P，闭合开关，移动滑片，当接入电路的有效阻值为R/4时电流表A的示数为0.45A，当接入电路的有效阻值为R/5时电流表A的示数为0.5A，试求：（1）变阻器的最大阻值RP（2）若电流表的量程为0-0.6A，电压表的量程为0-3V，为了不损坏两个电表，求滑动变阻器可连入电路的阻值范围．2.图甲是一个电子拉力计原理图．硬质弹簧右端和金属滑片P固定在一起（P与R1间的摩擦不计）．电压表量程为0～3V，a、b是一根长为6cm的均匀电阻丝，阻值R1=30Ω，电源电压U=6V．（1）要保证电压表能正常工作，电路中R0至少应为．（2）当拉环不受拉力时，滑片P处于a端，闭合开关后电压表的示数是多少？（3）已知该弹簧伸长的长度△L与所受拉力F间的关系如图乙所示，若R0=45Ω，通过计算说明，开关S闭合后，当电压表指针指在0.8V处，作用在拉环上水平向右的拉力为多大？此拉力器的量程为多少？3.如图甲是小明探究“电流一定时，电压与电阻关系”的实验电路图．已知电源电压U=15V，滑动变阻器上标有“20Ω3A”（实际最大阻值略小于20Ω），实验中所用的四个定值电阻分别为5Ω，10Ω，15Ω，20Ω．（1）电流表的量程应选A．（2）小明实验时尝试在ab间接入5Ω、10Ω、15Ω或20Ω电阻，并调节滑动变阻器，使电路中的电流控制在图乙所示的数值不变．但他发现当ab间接Ω电阻时，无论怎样移动滑动变阻器的滑片，都不能得到实验所要求的数据．（3）为了使这四个电阻都能为实验所用，电路中电流应改成控制在A最合理．4.灯泡L1上标有“80Ω0.1A”，灯泡L2上标有“20Ω0.2A”．将它们并联接在某电源两端，在不损坏灯泡的情况下，恰使其中的一只小灯泡正常发光．求：（1）电源电压是多大？（2）此时干路电流是多大？。

第十五章探究电路第2节科学探究：欧姆定律一、单项选择题1．如下图的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，以下关于电表示数的变化情况的描述正确的选项是〔〕A．电压表V示数变小，电流表A示数变大B．电压表V示数变小，电流表A示数变小C．电压表V示数变大，电流表A示数变大D．电压表V示数变大，电流表A示数变小2．物理学中，我们常用图像来表示一些物理量间的变化关系，以下物理量关系不能用图中的图表示的是〔〕A．定值电阻两端的电压与通过它的电流B．做匀速直线运动物体的速度与时间C．某种物质组成实心物体的质量与体积D．某种液体内部压强与深度3．从欧姆定律公式可导出R=U/I．此式说明A．当电压增大2倍时，电阻R增大2倍B．当电流强度增大2培时，电阻R减小2倍C．电阻是导体本身的性质，当电压为零时，电阻阻值不变D．当电压为零时，电阻R也为零4．某同学在探究“电流跟电压、电阻的关系〞时，根据收集到的数据画出了如下图的I-R图像，以下结论与图像相符的是A．电压一定时，电流随着电阻的增大而减小B．电阻一定时，电压随着电流的增大而增大C．电阻一定时，电流随着电压的增大而增大D．电压一定时，电阻随着电流的增大而减小5．有一种半导体材料的电阻值随着温度的变化如下表所示：t/℃020*********R/Ω500380300250220200用这种材料制成的热敏电阻与电压表等元件连成如图电路，电源电压恒为6V，电压表量程为0～3V，R0阻值为500Ω，假设把电压表的刻度盘改为指示温度的刻度盘，那么以下说法正确的选项是〔〕①温度刻度不均匀，环境温度越高，对应电压表读数越小②温度刻度均匀，环境温度越高，对应电压表读数越大③如果环境温度低于0℃，仍可用来测量温度④温度刻度盘的0℃与电压表3V对应A．①④B．②③C．①③D．②④6．如下图是电阻甲和乙的I－U图像，以下说法正确的选项是( )A．电阻乙为定值电阻B．当电阻甲两端电压为2 V时，R甲＝0.4 ΩC．如图2所示，当开关S闭合，电路电流为0.2 A时，电路总电阻是15 ΩD．如图3所示，当开关S闭合，电源电压为2 V时，电路总电流为0.4 A7．小明按图连接电路，闭合开关，观察到L1比L2亮．以下说法正确的选项是A．L1的电阻小于L2的电阻B．L1两端电压大于L2两端电压C．通过L1的电流大于L2的电流D．如果把L1和L2的位置对调，L1会变暗二、多项选择题8．如下图，R1和R2为阻值不同的定值电阻，滑片P置于变阻器中间，电源电压保持不变，以下说法正确的选项是〔〕A．只闭合S1，滑片向左滑动，电压表的示数不变B．只闭合S2，滑片向右滑动，电压表与电流表A1示数的比值变小C．只闭合S2和S3，且滑片置于最右端时，两电流表的示数可能相等D．先闭合S1，S2，电路中的总电流为I1，再闭合S3并移动滑片后，电路中的总电流为I2，I1与I2可能相等9．如下图的电路中，电源电压保持不变，以下说法中正确的选项是〔〕A．只闭合开关S1，滑动变阻器滑片从中点向右滑动的过程中电压表示数逐渐变大B．同时闭合开关S1、S2、S3，滑动变阻器滑片从最右端向中点滑动的过程中，电流表A1示数逐渐变大C．只闭合开关S1、S2，滑动变阻器滑片处于最左端，然后断开2S，电流表A2示数不变D．只闭合开关S1，电流表A1示数大于电流表A2示数10．某同学做电学实验时，所用的电路如下图。

15.2科学研究：欧姆定律一、夯实基础1. 最初研究出电流与电压和电阻三者之间关系的科学家的是（）A．欧姆 B ．法拉第 C ．牛顿D．焦耳2 对于欧姆定律的表达式I=U/R 以下说法正确的选项是（） .A．导体两头的电压与经过导体的电流成正比B．经过导体的电流与导体两头的电压成正比C．电阻一准时，经过导体的电流与导体两头的电压成正比D．电压一准时，导体的电阻与经过导体的电流成反比3. 对于电流跟电压和电阻关系，以下说法中正确的选项是（）A．电阻越大，电流越小；电压越大，电流越大B．导体两头的电压越高，经过这段导体的电流就越大C．在电压不变的状况下，导体中的电流越大，导体的电阻越小D．在电压必定的状况下，导体电阻越小，电流就越大4. 从欧姆定律可导出R=U以下说法正确的选项是（）IA．当电压为0 时，电阻为0B．当电流增大 2 倍时，电阻减小 2 倍C．当电压增大 2 倍时，电阻增大 2 倍D．不论电压或电流怎样变化，电阻不变二、能力提高5. 如图，开关S 闭合后，电压表V1 为4V，电压表V2 示数为6V，电流表 A 示数为1A，且将R2 和 R3交换地点后，发现三表示数均不变，则（）A．经过三电阻R1、 R2、 R3的电流之和为1AB． R1=2ΩC．电源电压U 为 7VD． R2两头电压为4V6. 对公式 R=U的理解，下边的说法中正确的选项是（）IA．导体的电阻跟它两头的电压成正比B．导体的电阻跟经过它的电流成反比C．导体的电阻跟它两头的电压和经过它的电流没关D．加在导体两头的电压为零，则经过它的电流为零，此时导体的电阻为零7. 如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P 向右挪动时，电流表和电压表的示数变化状况分别为（）A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数变小，电压表的示数不变D．电流表的示数变小，电压表的示8.如图，在研究电流与电阻的关系实验时，将a b 间的电阻由 15Ω换成 10Ω时，下一步操作是（）A．读出电流表与电压表的示数B．将滑片P 向左挪动C．将滑片P 向右挪动D．适合增添电池的节数三、课外拓展9. 对于欧姆定律的表达式I=U/R 以下说法正确的选项是（）A．导体两头的电压与经过导体的电流成正比B．经过导体的电流与导体两头的电压成正比C．电阻一准时，经过导体的电流与导体两头的电压成正比D．电压一准时，导体的电阻与经过导体的电流成反比10. 多项选择：对于电流跟电压和电阻关系，以下说法中正确的选项是（）A．电阻越大，电流越小；电压越大，电流越大B．导体两头的电压越高，经过这段导体的电流就越大C．在电压不变的状况下，导体中的电流越大，导体的电阻越小D．在电压必定的状况下，导体电阻越小，电流就越大四、中考链接11、如下图，在研究“一段电路中的电流与电阻关系”的实验中，当A、 B 两点间的电阻由 5 Ω 改换为10Ω后，为了研究上述问题，应当采纳的独一操作是（）保持变阻器滑片不动B．增添电池个数C．将变阻器滑片适合向左挪动D．将变阻器滑片适合向右挪动12、在做“研究电流与电阻的关系”实验中，轩轩连结了如下图的电路．他先在电路的A、 B 间接入10Ω的电阻，挪动变阻器的滑片，读出电压表与电流表的示数；记录数据后，改用15Ω电阻替代10Ω电阻，闭合开关，接下来他的实验操作应当是（）A．察看电压表，向右挪动滑片，读取电流数据B．察看电流表，向右挪动滑片，读取电压数据C．察看电压表，向左挪动滑片，读取电流数据D．察看电流表，向左挪动滑片，读取电压数据参照答案一、夯实基础1、【答案】 A2、【答案】 C3、【答案】 BD4、【答案】 D二、能力提高5、【答案】 C6、【答案】 C【分析】解：电阻是导体自己的一种性质，只与导体的资料、长度、横截面积和温度相关，与两头的电压和经过的电流没关R= U不过计算导体电阻的一种方法，因此，导体的电阻与经过的电I流和两头的电压没关，故 C 正确， ABD错误．应选C．7、【答案】 C8、【答案】 C三、课外拓展9、【答案】 C【分析】解：依据欧姆定律的内容可知：对于某一段导体来说电阻的阻值不变，即电阻一准时，导体中的电流与导体两头的电压成正比；当导体两头的电压一准时，经过导体的电流与导体的电阻成反比．故 ABD选项不正确， C 选项正确．应选 C10、【答案】 BD【分析】解：（ 1）由欧姆定律的内容可知：电阻一准时，导体中的电流与导体两头的电压成正比；当导体两头的电压一准时，经过导体的电流与导体的电阻成反比，故A错误，BD正确；（ 2）电阻是导体自己的一种性质，与导体两头的电压和经过的电流没关，故C错误；应选BD．四、中考链接11、【答案】 D12、【答案】 A【分析】解：将 AB两点间改用15Ω电阻替代10Ω电阻时，导体的电阻变大，依据串连分压的知识，电阻两头的电压会变大，要研究电流与电阻的关系，需保持AB间的电压不变，因此应增大滑动变阻器接入电路的电阻，将滑片向右滑动，减小电压表的示数，使电压表的示数保持不变，并读取此时电流表的示数．应选A．。
