仪表现场部分投运后，观察数字显示仪的液位值，如果带有液位变送输出液位计的液位值与现场显示的液位值不一致时，可以松开喉箍，适当调整液位变送器的上下位置，直到达到一致，然后紧固喉箍。
仪表投入运行时，应先打开上阀门然后再缓缓打开下阀门，使介质慢慢流入浮子室，防止液位上升速度过快造成指示器不能跟踪显示或损坏浮子。
投运过程：1、开启电源，使液位计的变送器稳定（一般30分钟）
2、打开阀门使液位计进液，并将液位稳定在零位，此时液位变送器的输出信号应为4MA（或1V），如不符，请可以调整变送器模块上的调零电位器，直至输出信号相符位置。
3、将液位升至并稳定在满量程，此时液位变送器的输出信号应为20MA（或5V），如不符，请可以调整变送器模块上的调满电位器，直至输出信号相符位置。
! 欢迎您选用上海星申仪表产品，产品使用前请仔细阅读本操作手册UHZ-517C20液态硫磺专用型磁翻板液位计一、概述UHZ-517C20液态硫磺专用型磁翻板液位计是一种新型现场显示仪表。
该产品具有结构简单，读数直观新颖，观测无盲区，测量范围大，安全可靠，安装使用维修方便等特点。
液硫的液位测量，是化工行业的难点，本公司经过多年实践，不断完善，改进提高 ，使该产品深受用户的青睐，并可选配本公司生产的各类液位变送器及液位开关，实现各行业系统自动化过程控制和测量。
二、结构原理液态硫磺专用型磁翻板液位计是根据阿基米德定律及磁性耦合的原理设计和制造的一种对液硫液位进行测量的现场指示仪表，磁性浮子置于不导磁的主导管内，通过主导管内介质的浮力作用，使浮子随着介质液位上下移动，再通过磁性耦合原理，带动主导管外的液位指示器作同步升降来指示液体的位置。
由于整体采用蒸汽加热夹套，对硫磺加热液化，夹套外层是特制的不锈钢深度真空保温层，使硫磺介质的温度恒定在液化温度范围内。
三、主要技术参数1、产品执行标准：GB/T25153-2010《化工压力容器用磁浮子液位计》2、公称压力：≤5.0MPa3、工作温度：－196℃＜t≤100℃4、量程：300～15000mm5、跟随速度：≤0.08m/s6、示值误差：±10mm，±5mm7、介质密度：ρ≥0.38g/cm38、介质密度差（测界位）：∆ρ≥0.15g/cm39、介质粘度：μ≤0.4Pa.S10、环境振动：≤25Hz，振幅：≤0.5mm11、排污阀出口连接尺寸：1/2NPT(F)（或用户指定）12、法兰标准：HG/T 20592-2009、HG/T 20615-2009，或用户指定13、防爆等级：ExiaⅡCT1～T6Ga ExdⅡCT4～T6GbExtDA21 IP66 T80℃14、防护等级：IP66※ 用户如有特殊要求，本公司可根据用户要求做特殊设计四、选型编码UHZ-517C20 液态硫磺专用型磁翻板液位计L 液位计底部配排污阀，（不选此项则为盲板法兰，不配排污阀）接液材质 1 接液材质：304（06Cr19Ni10）2 接液材质：316(06Cr17Ni12Mo2)3 接液材质：316L(022Cr17Ni12Mo2)4 接液材质：321（1Cr18Ni9Ti）X 接液材质：用户指定J4 深度真空保温夹套绝热J7 深度真空保温夹套绝热+保温棉绝热D 抽真空密封型不锈钢面板可选电子附件R LB型变送器，输出4～20mA二线制，不带LCD显示屏R0 LB型变送器，输出4～20mA二线制，带LCD显示屏R1 LB型变送器，输出4～20mA+HART，带LCD显示屏RF LB型变送器，输出4～20mA+FF现场总线，带LCD显示屏R2 AT100磁致伸缩液位变送器，输出4～20mA二线制R3 AT100磁致伸缩液位变送器，输出4～20mA+HARTR4 AT100磁致伸缩液位变送器，输出4～20mA三线制/四线制R5 AT100磁致伸缩液位变送器，输出4～20mA+RS485R6 AT100磁致伸缩液位变送器，输出4～20mA+FF现场总线Kn CK-1不保持干簧管式液位开关，n：用阿拉伯数字表示开关数量 Gn BK-1/Ex三磁驱动液位开关，n：用阿拉伯数字表示开关数量R7 BK-2/Ex凸轮开关防爆选项 D 隔爆型ExdⅡCT4～T6 GbE 本安型ExiaⅡCT1～T6 Ga G 粉尘防爆ExtDA21 IP66 T80℃公称压力等级 -PN PN表示公称压力等级，常用等级：16/20/25/40/50 (注：PN16=1.6MPa)中心距 -L 中心距：300≤L≤6000 或用户指定法兰规格 -PN/DN PN/DN及密封面形式介质密度 -ρ ρ指介质密度（单位：g/cm3)五、安装、使用和维护■安装1、液位计必须铅垂安装，以保证磁浮子在主导管内上、下移动灵活；2. 用户设备上的配接法兰应注意保证制造和焊接时的形位公差，否则将影响安装和使用。
上海美聿自控设备有限公司

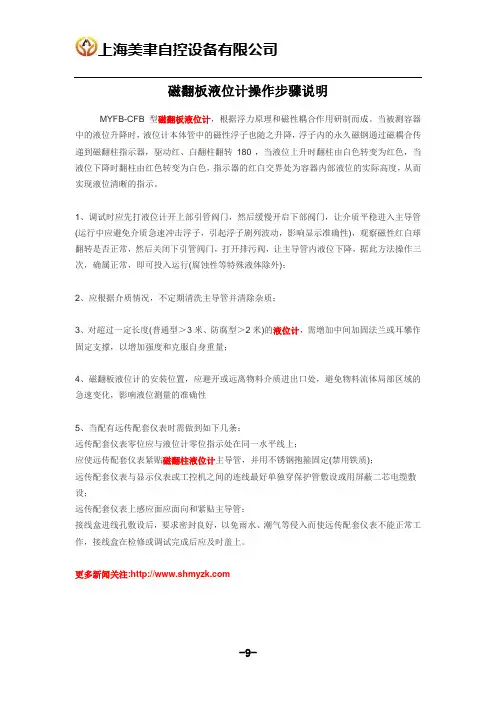

-9- 磁翻板液位计操作步骤说明
MYFB-CFB 型磁翻板液位计，根据浮力原理和磁性耦合作用研制而成。
当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。
1、调试时应先打液位计开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管(运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性)，观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行(腐蚀性等特殊液体除外)；
2、应根据介质情况，不定期清洗主导管并清除杂质；
3、对超过一定长度(普通型＞3米、防腐型＞2米)的液位计，需增加中间加固法兰或耳攀作固定支撑，以增加强度和克服自身重量；
4、磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性
5、当配有远传配套仪表时需做到如下几条：
远传配套仪表零位应与液位计零位指示处在同一水平线上；
应使远传配套仪表紧贴磁翻柱液位计主导管，并用不锈钢抱箍固定(禁用铁质)；
远传配套仪表与显示仪表或工控机之间的连线最好单独穿保护管敷设或用屏蔽二芯电缆敷设；
远传配套仪表上感应面应面向和紧贴主导管；
接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后应及时盖上。
更多新闻关注:。

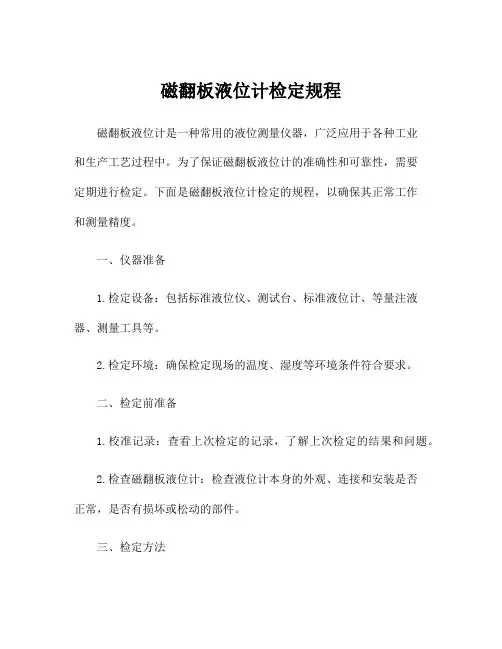

磁翻板液位计检定规程磁翻板液位计是一种常用的液位测量仪器，广泛应用于各种工业和生产工艺过程中。
为了保证磁翻板液位计的准确性和可靠性，需要定期进行检定。
下面是磁翻板液位计检定的规程，以确保其正常工作和测量精度。
一、仪器准备1.检定设备：包括标准液位仪、测试台、标准液位计、等量注液器、测量工具等。
2.检定环境：确保检定现场的温度、湿度等环境条件符合要求。
二、检定前准备1.校准记录：查看上次检定的记录，了解上次检定的结果和问题。
2.检查磁翻板液位计：检查液位计本身的外观、连接和安装是否正常，是否有损坏或松动的部件。
三、检定方法1.零点调整：将磁翻板液位计的测量范围置于标定点上，并进行零点调整，确保测量结果为零。
2.滑台位置调整：调整滑台的位置，使磁翻板液位计在测量液位时，测量值与标准液位仪的测量结果相一致。
3.灵敏度调整：调整灵敏度装置，使磁翻板液位计在测量低液位时，灵敏度符合标准要求。
4.定量测量液位：使用等量注液器向磁翻板液位计注液，每次注液后记录液位计和标准液位仪的读数，反复多次以确定测量结果的准确性。
5.计算误差：将液位计的读数与标准液位仪的读数进行比对，计算出误差，并与标准要求进行比较。
四、检定结果处理1.如果磁翻板液位计的检定结果在标准要求范围内，检定合格，可以继续使用。
2.如果磁翻板液位计的检定结果超出标准要求范围，需要进行维修或更换液位计。
五、记录和报告1.记录：将检定过程中的每一步骤和结果进行详细记录，包括参与人员、检定设备、检定时间、检定结果等。
2.报告：编写检定报告，将检定结果和分析结论进行总结，提出改进建议，并在必要时向相关部门提交。
六、检定周期磁翻板液位计的检定周期一般为1年，但在实际使用过程中，应根据液位计的工作环境、工作条件和工作要求等因素进行具体确定。
以上是磁翻板液位计检定规程的基本内容，通过按照规程进行检定，可以确保磁翻板液位计的准确性和可靠性，保障工业生产的正常进行。
KM-UHC型磁翻板液位计说明书一、概述KM-UHC型磁浮子液位计是本公司引进、吸收国外同类产品，并加以吸收、消化、提高，按原化学工业部颁布的磁性液位计标准HG／T21584-95研制生产的产品。
可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。
该系列磁性液位计可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板(管)液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。
全过程测量无盲区，显示醒目、读数直观，且测量范围大。
特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其优越性。
因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。
由基本型、液位远传装置、液位控制报警开关三部分组成，它是以磁性浮子为感测元件，通过浮子中磁体与色柱中磁体的耦合作用，来反映液位或界面的仪表。
基本型与另外两部分的组合即可实现信号远传、液位报警及控制功能。
KM-UHC型磁浮子液位计的直观、醒目、性价比高、耐温、耐压、防腐、防爆的特点，使其广泛应用于电力、石油、化工、冶金、环保等行业生产过程中的液位测量及自动化控制。
二、特点1)适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身。
2)指示新颖，读数直观、醒目。
可根据用户方便改变观察角度。
3)测量范围大，不受储罐高度限制。
4)指示机构与被测介质完全隔离，因而密封好，可靠性高，使用安全。
5)耐高温，可采用不褪色陶瓷翻柱。
6)结构简单，安装方便，维护费低。
三、技术参数A.基本型测量范围：300～15000mm测量精度：±5.0mm，±10mm工作温度：-40～250℃(ABS PP-R,PVC:-40～80℃)特殊型可达450℃工作压力：≤2．5MPa(2.5MPa以上可另行设汁)防腐型≤0．6MPa介质粘度：≤1st(10-4m2/s)介质密度：≥450kg/m3介质密度差：≥150kg/m3排污接口：ZG1/2“（内）环境振动：频率≤25Hz，振幅≤0．5mm跟随速度：≤0.08m/s接液材质：不锈钢（1Cr18Ni9Ti，316，316L）不锈钢衬聚四氟乙烯(1Cr18Ni9Ti衬PTFE,）PVC塑料(聚氯乙烯)，PP-R，ABS连接过程：侧装式HG20592-97 DN25 PN4.0（或用户指定）顶装式HG20592-97 DN100 PN1.6（或用户指定）夹套法兰HG20592-97 DN15 PN1.6（或用户指定）B. 远传装置输出信号：4～20mA标准信号负载阻抗：350Ω（24VDC时）4～20mA+HART通讯供电电源：18～30VDC（额定24VDC）环境温度：-40～80℃功耗：0.5W相对湿度：≤90%RH本安型：ibIICT4隔爆型：dIIBT4C. 控制报警开关输出型式：常开常闭开关信号报警精度：+10mm环境温度：-40～80℃工作寿命：≥105次出线接口：M20 1.5或内螺纹3/4″四、原理KM-UHC型磁浮子液位计应用液位计根据浮力原理和磁性耦合作用研制而成。
