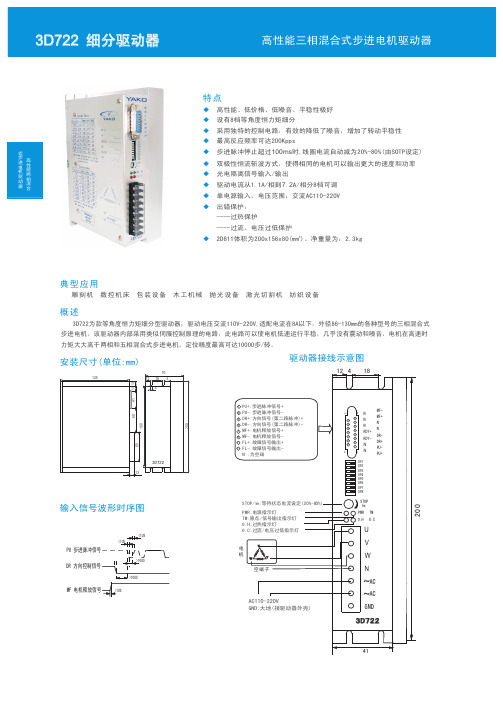

两相混合式步进电机驱动器接线

HT D542两相数字式步进电机驱动器使用前请认真阅读本手册用户使用手册常州合泰电机电器股份有限公司■ 简介● 两相数字式步进电机驱动器HTD542具有高速大转矩特性 供电电压可达 50VDC 静止时电流自动减半正弦波电流控制技术电机发热低● ● ● ● 光电隔离差分信号输入，响应频率最高200K 细分精度高达十六种，2倍及5倍细分均可选择具有过压、欠压，过流等保护功能可进行脉冲/方向或双脉冲模式切换● ●● HTD542两相步进电机驱动器是有极高可靠性的两相步进电机驱动器，是当前行业在售产品中返修率最低的一款产品。

得益于其优秀的过流和过压保护拓扑电路，使其即使在极高转速及适度过压情况下，仍可启动自保护以确保不被损坏。

HTD542两相步进电机驱动器适配两相42，57，60的各类两相混合式步进电机。

■ 电气性能及环境指标电气参数● 环境指标●驱动器参数最小值典型值最大值单位输入电压184850VDC 驱动电流 1.0- 4.2A 输入脉冲频率1-200K Hz 输入脉冲宽度250-5E+8ns 绝缘电阻500--M Ω冷却方式自然冷却或强制冷却使用场合避免粉尘，油污及腐蚀性气体工作环境温度0~40℃最高环境湿度90%RH （无结露）存储温度-10 ~70℃ 最大振动5.9m/S2 max■ 机械尺寸及安装图状态指示灯控制信号拨码开关设定电动机连接ENA -ENA+DIR -DIR +PUL-P UL+S W8S W7S W6S W5S W4S W3S W2S W1B -B+A+A -RED/GR ■ 驱动器接口与接线示意图电源及电机接线●● 控制信号接口控制信号示例图●名称功能GND -电源负极V+电源正极：DC18V ～50V A+两相电机A 相。

A+、A-互调，可变换电机运转方向A -B+两相电机B 相。

B+、B-互调，可变换电机运转方向B -名称功能PUL+脉冲控制信号：脉冲下降沿有效，脉冲电压5-24V，为了可靠响应，脉冲宽度大于1.5μS。

深圳市雷赛智能控制股份有限公司址：深圳市南山区学苑大道1001号南山智园A3编：518000话：联系店铺客服发货时间：8:30-17:45工作日Email：*************************雷赛智能旗舰店（天猫）：https:// 雷赛智能商城：M545D(V4.0)数字式两相步进驱动器权所有翻版必细阅读本手册，以免损深圳市雷赛智能控制股份有限公司目录一、产品简介.....................................................................................................................................21.概述................................................................................................................................................22.特点................................................................................................................................................23.应用领域二、电气、机械和环境指标1.电气指标2.使用环境及参数3.机械安装图4.散热方式三、驱动器接口和接线介绍1.接口描述2.控制信号接口电路3.控制信号时序图4.报警信号接口电路5.接线要求四、电流、细分拨码开关设定1.电流设定2.每转脉冲设定五、供电电源选择六、电机选配1.电机选配2.电机接线3.输入电压和输出电流的选用七、典型接线案例九、常见问题1.应用中常见问题和处理方法2.用户常见问题解答 (12)M545D(V4.0)数字式两相步进驱动器一、产品简介1.概述M545D(V4.0)是雷赛公司新推出的高性能数字式两相步进驱动器，采用数字PID 技术，2.使用环境及参数※推荐采用侧面安装，散热效果更佳，安装设计时，需要考虑接线端子大小和散热所需空间！4.散热方式图示图1安装尺寸图(单位：毫米)4)状态指示说明：当控制信号是5V 时，不用接R 电阻，需要将滑动开关拨到5V 信号选择位置；当控制性是24V 时，不用接R 电阻，需要将滑动开关拨到24V 信号选择的位置；当控制信号是12V 时，R 为1K Ω，同时需要将滑动开关拨到5V 信号选择位置；3.控制信号时序图为了避免一些误动作和偏差，PUL、DIR 和ENA 应满足一定要求，如下图所示：。

两相步进电机驱动器使用说明一．产品简介1.概述新推出的数字式两相步进电机驱动器，采用PI 控制算法，低噪音，低振动，低发热，低中高速运行都很平稳，性能优越，适合驱动中小型的任何2.2A 相电流以下的两相或四相混合式步进电机。

可通过拨码开关选择运行电流和细分，有 16 种细分，16 种电流供选择，具有过压、欠压报警，相电流过流保护，马达相位开路检测，其输入控制信号均采用光电隔离。

内置自运行模式，可以通过跳线设置受控自运行及持续自运行模式，有SW5-SW8设置自运行速度，也可由外部信号控制自运行时的启动和停止以及电机的正反转。

脉冲，方向，和使能端都有恒流和反向保护，可以直接接 4-28V 的信号电平。

驱动器内置自动半流，极大地减小了电机发热。

2.特性PI 控制算法，低噪音，低振动，低发热； 信号输入：单端，脉冲+方向及双脉冲； 内置微细分；供电：最大可达DC36V ；电流设定方便，16档可选，输出电流峰值可达 2.2A ； 静止 1S 后电流减半可驱动 4，6，8线两相步进电机，对不同电机具有参数自动整定功能； 出厂默认最高细分128,16档可调，可根据客户要求定制； 光隔离差分信号输入，输入脉冲频率最大300KHz ；具有过压、欠压报警，相电流过流保护，马达相位开路检测等功能；脉冲，方向和使能端子都有恒流输入功能，可以直接连接输入信号，而不用外加串联电阻降压限流保护。

高可靠性：采用多层板和表面贴封，功率器件留有足够余量；3. 应用领域适合各种中小型自动化设备和仪器，例如：气标机、打标机、贴标机、割字机、镭射打标机、绘图仪、数控机床、小型雕刻机、自动装配设备等。

在用户期望小噪声、高精度、高速度的设备中应用效果特佳。

二．性能指标DM3622ＤＭ３６２２是深圳市维科特机电有限公司三．端口与接线1.端口描述1)控制信号接口名称PUL+(CCW+) 脉冲输入信号：脉冲有效沿可调，默认脉冲上升沿有效；为了可靠响应脉冲信号，脉冲宽度应大于双脉冲模式下：CCWPUL-(CCW-)DIR+(CW+) 方向输入信号：高/低电平信号，为保证电机可靠换向，方向信号应先于脉冲信号至少线有关，互换任一相绕组（如DIR-(CW-)2.控制信号连接驱动器采用差分式接口电路可适用差分信号，单端共阴及共阳等接口，内置高速光电耦合器，允许接收长线驱动器，集电极开路和PNP 输出电路的信号。

混合式步进电机（BYG系列）步进电机是一种将电脉冲信号转换成角位移的执行元件，可在宽广的范围内调速。

在负载能力范围内，其输出转角定位精度无积累误差，特别适合于开环数控系统。

混合式步进电机是一种兼有反应式和永磁式两种步进电机优点的新型电机，国外主流品种，国内也已大面积取代反应式步进电机成为市场热点。

五相及三相混合式步进电机因其分辨率小，精度高，低频无振荡，高频力矩大，而成为混合式步进电机中的佼佼者。

一、特点本公司自行研制的BYG系列混合式步进电机，结合国内外先进技术而设计，采用优质材料和精良工艺制造，实行严格的质量管理，在国内处于领先水平，可与国外同类电机媲美。

其显著特点是：1、采用优质冷轧高矽片，无机壳铆压，大大改善了磁性能；电机体积小，驱动电流和功耗小，力矩大，运行频率高，动态特性好，温升低。

本公司产品的静态及动态力矩较国内同类产品高出一档次。

2、有良好的内部阻尼特性，运行平稳，无明显低频振荡区。

3、造型美观，结构牢固，噪音低，可靠性高，使用寿命长。

4、品种齐全，系列完整，可满足各种使用场合。

正广泛应用于各类机床，切割机，轻工、印刷、包装、纺织、环保、医疗机械，航空航海设备，汽车，机器人，舞台灯光控制、广告设备，电脑绣花机等自动控制领域。

二、型号含义110 BYG 5 5 0 1 WB特殊型或派生号，以字母表示，无此项时为基本型（Z为增强型，WB为五边型，D为双轴伸，其它为派生型）规格号：1号转子齿数：50齿相数：5相混合式步进电机(FHB为方形混合式步进电机)机座号：外径φ110mm三、产品系列及性能参数1.方形电机系列2.圆形电机系列注:1、打 * 者为正在开发的新产品，可供期货；型号后有“Z”者为增强型。

2、二相电机为四引出线，四相电机为八引出线，除出线方式不同外，其余参数性能完全一样，配本公司驱动电源时用二相电机。

四相电机可改接成二相电机，有串联、并联及单极性三种接法，按并联接法时，相电流应加倍，四相电机用并联接法时，高速性能要优于其它接法。

随着微电子信息技术的发展进步，步进电机设备被广泛应用于社会生活的各个领域中。

有用户反映在使用两相步进电机时发现步进电机的转矩小，或达不到额定标称的转矩值，这时就只好加大步进电机的尺寸和标称电流，以满足动力要求。

其实有的时候并不是电机的问题，而是在步进电机选择或驱动器工作电流的设定上有不妥之处，没有发挥出步进电机的最大效率而造成。

下面维科特将给您详细讲解分析为何会出现这样的情况：先从步进电机驱动器方面考虑，目前大多数两相步进电机的驱动器是采用全桥输出的四线接法，如果两相步进电机也是四线的，驱动器按照电机的标称电流设定，应该说是正确的，而且效率最高，输出转矩能够达到最大值。

目前，新生产的步进电机大多是这种形式的。

一般步进电机标注的电流是相电流(或电阻)，就是每组线圈的电流值(或电阻)，如果两相六线制步进电机采用第一种接法，相当于将两组线圈串联起来，那么其每相电阻加大，额定工作电流减小，即使驱动器设置成标称电流也达不到各相的额定输出值。

所以在选用驱动器和步进电机时出现电流匹配问题。

步进电机厂家建议正确的方法是应将驱动器的输出电流设定为步进电机额定相电流的0.7倍(也不是通常认为串联起来的电流减半)。

两相六线制的步进电机有两种接法，第一种是舍弃中心抽头接两端，实际就是将每组的两个相线圈串联起来使用，电机堵转矩大和效率高些，但是高速性能差。

第二种是接中心抽头和一端，这种接法电机高速性能好些，但是每相有一组线圈空闲，堵转矩小和效率低些。

目前大多是采用第一种接线方法。

这就出现一个问题，两相驱动器的电流到底应该设置多大正确，一般都是按电机标称电流值来设定，这就出现了前面提到的电机效率问题。

两相八线制的步进电机接法也有两种，第一种是将每两组线圈串联使用，这样驱动器的电流也是设定为电机相电流的0.7倍，这种接法电机发热量小，但是高转速性能差些。

第二种接法是将每两组线圈并联使用，驱动器的电流设定为电机相电流的1.4倍，其优点是高转速性能好些，但是电机发热量大，但是步进电机有点温度是正常的，只要低于电机的消磁温度就行，一般步进电机的消磁温度在105度左右。

57两相混合式驱动器使用说明书目 录第一章 概述 (1)第二章参数说明 (1)第三章安装尺寸............................................................. . (2)第四章 驱动器使用方法 (3)1.驱动器接线示意图 (3)2.使用步骤 (4)3.输入信号说明 (5)4.输入信号内部接口电路 (5)5.信号的电方式............................................................. .. (6)6.CP信号的脉冲宽度 (6)7. DIR信号起作用时刻 (6)8.电机升降速设计简介 (7)9.电机相电流设定 (7)10.细分设定 (7)第一章概述本款57两相混合式步进电机驱动器是BROTHER中的新产品，用于驱动两相或者四相混合式步进电机。

体积更小、性能更加稳定。

低频特性有很大提高。

第二章参数说明电流设定值： 0.45A，0.9A，1.35A，1.8A，2.25A，2.7A，3.15A每转步数： 200 （步距角1.8度）400 （步距角0.9度）800 （步距角0.45度）1600 （步距角0.225度）3200 （步距角0.1125度）6400 （步距角0.05625度）12800 （步距角0.028125度）输入脉冲方式： 单脉冲与双脉冲可选工作电源： DC20-40V一组配套电机： 42至57系列二相或四相混合式步进电机面板图 :第三章 按装尺寸第四章 驱动器使用方法 1.驱动器接线示意图图中标号释义：CP+：单脉冲模式，脉冲正输入端CP-：单脉冲模式，脉冲负输入端U/D+: 单脉冲模式，方向电平的正输入端 U/D-：单脉冲模式，方向电平的负输入端 CW+：双脉冲模式，正脉冲的正输入端 CW-：双脉冲模式，正脉冲的负输入端 CCW+：双脉冲模式，负脉冲的正输入端 CCW-：双脉冲模式，负脉冲的负输入端 PD+：脱机信号正输入端PD-：脱机信号负输入端电机与驱动接线2.使用步骤（1）参考面板提示，通过拨位开关设定您所需要的细分数，在CP脉冲能允许的情况下，尽量选用较大的细分数；（2）参考面板提示，通过拨位开关设定电机的相电流，一般设定为和电机额定相电流相，如果能够拖动负载，可以设定为小于电机额；定相电流，但不能设定为大于电机额定相电流；（3）驱动器在步进脉冲信号停止施加２秒左右，会自动进入半电流状态，这时电机相电流为运行时的一半，以减小功耗和保护电机。

SH2024B2步进电机驱动器一、概述SH2024B2型步进电机驱动器是我厂精心研制开发的二相混合式步进电机驱动器。

该驱动器采用PWM 方式驱动，具有工作电率高，相电流、细分数可调,自动半流的特点，相电流设定从0.5~2A，细分数设定有2、4、8、16、32、64共六档，可满足微步距“说明式”的面板设计使操作使用方便直观。

二、驱动器的使用说明输入电源接口：采用一组直流供电，电压值为15-36V,电流2A。

VCC接正极,GND接负极。

警告：电压不能超出此范围,否则会造成故障，注意正负极性。

电机接口：对于二相四线电机，可直接与驱动器相连(如图二A)。

对于四相六线电机，中间两抽头悬空不接,其余四线与驱动器相连(如图二B)。

对于四相八线电机，通常有两种接法:并联接法:红长联绿短接至A+,红短联绿长接至A-,黄长联蓝短接至B+,黄短联蓝长接至串联接法：红长接至A+，红短联绿短悬空，绿长接至A-，黄长接至B+，黄短联蓝短悬空，蓝长接至B- (如图二D)。

注意：悬空的接头要处理好,否则会造成故障.(如图二)警告:电机线不能接错,否则有可能会损坏本驱动器。

红长和绿长,及红短和绿短不能同时短接。

输入信号接口：SH2024B2型步进电机驱动器内部的接口电路都采用光耦信号隔离，见图(图三) 。

图三信号幅度外接限流电阻R5V 不加12V 680Ω24V 1.8KΩ表 1OPTO：为输入信号的公共端，OPTO端须接外部系统的VCC。

若VCC为+5V则可直接连接，若VCC大于+5V，则使用到FREE端子分别外串接限流电阻R，保证给内部光耦提供8~15mA的驱动电流，参见上表1DIR：方向电平信号输入端，高低电平控制电机正/反转。

信号电平的改变应错开CP脉冲下降沿3us以上。

FREE：脱机信号(低电平有效)，当此输入控制端为低时，电机励磁电流被关断，电机处于脱机自由状态。

CP：步进脉冲信号输入，下降沿有效，最高响应频率不低于100KHZ，信号电平稳定时间不小于3us。
