10KV高压配电知识培训参考资料

  • 格式：ppt
  • 大小：16.80 MB
  • 文档页数：98

下载文档原格式

  / 98

合集下载

10KV成套电气培训

10KV成套电气培训

3.防止接地开关处在合闸位置时关合断路器： 接地开关处在合闸位置时，断路器手车处在试验位置，通过导 轨联锁装置，手车不能摇到工作位置。断路器虽可以关合，但 与主回路已经断开，不会造成事故。 4.防止在带电时误合接地开关： 当设备处于通电状态时，断路器处在合闸状态，断路器手车不 能摇动，保持在工作位置，接地联锁机构的舌板不能往下按， 接地开关不能合闸操作。 5.防止误入带电隔室： 因防护对象为人，保证人身安全，因此该功能为五防之首。 一般通过接地开关或电磁锁和门联锁来实现该功能。 停电顺序： 断路器分闸，手车摇到试验位置，接地开关合闸，前下门和后 下门打开。 送电顺序： 关闭前下门和后下门，接地开关分闸，手车摇到工作位置，断 路器合闸。
五、联锁
为了保证可靠的运行和操作者的安全，金属封闭开关设备应具 有以下功能： 1.防止带负荷分、合隔离开关（隔离手车）； 2.防止误分、误合断路器、负荷开关、接触器（允许提示性）； 3.防止接地开关处在闭合位置时关合断路器、负荷开关等开关； 4.防止在带电时误合接地开关； 5.防止误入带电隔室。 以上5点统称为“五防联锁”
二、互感器
互感器属于特种变压器，分电流互感器和电压互感器。 电流互感器： 将大电流转换成标准小电流（5A、1A），供测量、保护用。 电压互感器： 将高电压转换成标准低电压（100V），供测量、保护用。也 可作电容器放电用、电源PT用。
1.电流互感器（CT）
1.1 型号：LZZBJ9-10A CT型号含义大全 L:电流互感器 Z：支柱式 Z:浇注式 B：带保护级 J：加强型 9:设计序号 10：额定电压（kV） A：结构代号 1.2 变比：一次电流/二次电流 二次电流：5A、1A；一次电流根据系统需求 变比：100/5、200/1、2000/5 复合变比：100～200/5、200～400/5 1.3 精度等级(根据互感器在回路中用途选) 0.5/10P10、0.2/0.5/10P20、0.5/5P10/5P10 测量级：0.2S、0.2、0.5S、0.5（S扩大测量范围） 保护级：5P、10P，表示±5%和±10% P表示保护 准确限值系数：10、15、20、25、30（易被忽略）

工程类KV高压工配电培训资料

工程类KV高压工配电培训资料
断开电源：确保工作区域安全，断开相关电源
操作设备：按照操作规程进行设备操作，注意观察仪表和 指示灯
测试验收：完成操作后进行测试验收，确保设备正常运行
清理现场：清理工作区域，保持整洁
记录与报告：填写操作记录和报告，及时上报异常情况
设备安装：根 据设计图纸和 规范要求，正 确安装配电设 备，确保安全
握。
培训评估：对学 员的学习成果进 行考核和评价， 确保培训效果和
质量。
培训对象：工程类KV高压 工配电人员
培训要求：掌握KV高压工 配电的基本知识和技能，熟 悉安全操作规程，具备实际 操作能力
Part Two
KV高压工的定义 和职责
KV高压工的培训 要求和标准
KV高压工的配电 基础知识
KV高压工的安全 操作规程
理方法
安全注意事项： 强调操作过程 中的安全注意 事项和防护措
施
案例分析：通 过实际案例分 析，提高故障 排查与处理的
能力
维护周期：根据设备运行状况和厂家建议，定期进行维护
维护内容：检查设备外观、紧固件、润滑系统等，确保设备正常运行
保养注意事项：遵循设备说明书，正确使用保养剂和操作方法，避免对设备造成损坏 或安全隐患
可靠。
调试技能：对 安装好的配电 设备进行调试， 检查设备的各 项性能指标是 否符合要求。
故障排查：能 够快速准确地 排查设备故障， 保证设备正常
运行。
维护保养：定 期对配电设备 进行维护保养， 延长设备使用
寿命。
故障排查流程： 按照故障现象、 分析原因、确 定排查步骤的
顺序进行
常见故障及处 理方法：列出 常见的故障现 象及相应的处
展。
添加标题
智能电网的推广：智 能电网的建设将促进 KV高压工配电技术 的发展，实现电网的 智能化、高效化和可

(完整版)10KV高压配电知识培训

(完整版)10KV高压配电知识培训

作位置、试验位置之间移动。静触头的隔板（活门）安装在手车室的后壁上。
手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完
全复合，从而保障了操作人员不触及带电体。
二次接线插头
上接线端子
绝缘套筒内有真 空灭弧室及触头
下接线端子
手车式框架
端子排
合闸电磁铁
储能电机
分合闸指示
储能弹簧
三相灭弧柱及上、下口动触头：
运行状态：指断路器手车在工作位置、合闸 状态，二次电源投入，控制面板合闸指示红 灯亮，储能指示黄灯亮， “远方/就地”转 换开关在“远方”位，断路器出线连接电气 设备已受电运行，测控装置有设备运行参数 显示。
热备用状态：指断路器手车在工作位置、 分闸状态，二次电源投入，控制面板分 闸指示绿灯亮，储能指示黄灯亮， “远方/就地”转换开关在“远方”位， 综保装置指示电源电压正常，负荷电流 为0，断路器可随时根据运行需要合闸， 使设备投入运行。
状态时，才能打开后门；没有接地刀的开关柜必须在高压停电后（打 开后门电磁锁），才能打开后门。
40
2、开关柜联锁装置
• 开关柜具有可靠的联锁装置，满足五防的要求，切实保障了操作人员及设备的 安全
a、仪表室门上装有提示性的按钮或者转换开关，以防止误合、误分断路 器。
b、断路器手车在试验位置或工作位置时，断路器才能进行合分操作，而 在断路器合闸后，手车无法移动、防止了带负荷误推拉手车。
② 海拔高度: 一般不超过 1000 米 ③ 环境湿度: 日平均值不大于 95%，月平均值不大于 90% ④ 地震烈度: 不超过 8 度 ⑤ 其它条件: 没有火灾、爆炸危险、严重污染、化学腐蚀及剧
烈振动的场所
二、高压开关柜分类及型号含义

10KV成套电气知识培训

10KV成套电气知识培训
做防水试验时试样运行 做防水试验时试样静止
气候条件
对人员防护的含义 防止接近危险部件
手背 手指 工具 金属丝
——
实例
1.KYN28A-12产品外壳防护等级IP4X ，隔室间防护等级 IP2X。 IP4X：能阻挡直径大于1mm金属丝或厚度大于1.0mm窄条 物体进入柜内； IP2X：能阻挡手指或直径大于12.5mm物体进入其他隔室。
b. 间隔式交流金属封闭开关设备
间隔式与铠装式一样，某些元件也分设在单独隔室 内，但具有一个或多个非金属隔板。
c. 箱式交流金属封闭开关设备
除铠装式、间隔式以外的金属封闭开关设备。
铠装式交流金属 封闭开关设备
间隔式交流金属 封闭开关设备
箱式交流金属 封闭开关设备
2.按结构特征分
a.固定式 SF6负荷开关、真空负荷开关、压气负荷开关等均采用固
1.防止带负荷分、合隔离开关（隔离手车）； 2.防止误分、误合断路器、负荷开关、接触器（允许提示性）； 3.防止接地开关处在闭合位置时关合断路器、负荷开关等开关； 4.防止在带电时误合接地开关； 5.防止误入带电隔室。
以上5点统称为“五防联锁”
实例
一、SRE6(A/B)-12产品如何实现五防联锁功能？ 1.防止带负荷分、合隔离开关：
全绝缘、全封闭、免维护
所有高压带电的部件完全封闭在SF6箱体内，防护等级达到IP67，整个开关装 置不受外界环境影响，实现全绝缘、全封闭、免维护。
任意组合、无限扩展
可采用分箱式，也可实现多路单元共箱，自由组合各种模块单元，满足不同客 户需求。可灵活在现场进行单元模块的扩展，轻松构建各种不同要求的中压变 电站。模块化设计自由扩展组合。
第一和第二位特征数字不要求规定时，该处由字母“X”代替 如：IP4X、IPXX；附加字母和补充字母不要求规定时可以直 接省略。

10KV高压配电知识培训

10KV高压配电知识培训

C、继电器室
继电器室的面板上，安装有微机 保护装置、操作把手、仪表、状态 指示灯（或状态显示器）等；继电 器室内，安装有端子排、微机保护 控制回路直流电源开关、微机保护 工作直流电源、储能电机工作电源 开关（直流或交流），以及特殊要 求的二次设备。
（1）.金属封闭铠装式开关柜（用字母 K 来表示）主要组成部件（例如：断路器、互 感器、母线等）分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。如 KYN28A-12型高压开关柜。
（2）.金属封闭间隔式开关柜（用字母 J 来表示）与铠装式金属封闭开关设备相似， 其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非 金属隔板。如 JYN2-12型高压开关柜。
三、高压开关柜组成
A、母线室 B、断路器室 C、继电器室 1、泄压装置 2、主母线 3、分支母线 4、母线套管 5、隔离开关 6、电流互感器 7 、隔离开关操作机构 8、联锁机构 9、电缆 10、氧化锌避雷器 11、接地母线 12、控制小母线 13、接地开关 14、接地开关操作机构 15、真空断路器 16、加热装置 17二次插头
3）.金属封闭箱式开关柜（用字母 X 来表示）开关柜外壳为金属封闭式的开关设备 如 XGN2-12型高压开关柜。
（4）敞开式开关柜，无保护等级要求，外壳有部分是敞开的开关设备。如 GG-1A(F) 型高压开关柜
型号解释说明
K Y N 28 A－ 12 / □ 1 － □ 2 □ 3 □ 4 □ 5 产品名称 K 金属封闭铠装开关设备 结构特征 Y 移开式（手车式） 使用条件 N 户内使用 设计序号 28A（28的升级款） 额定电压 12 kV 额定电流 □ 1A 额定短路开断电流 □ 2 kA 一次方案号 □ 3 操动方式 □ 4 D－电磁式，T－弹簧式 环境特征 □ 5 TH－湿热带，TA－干热带，G－高海拔 断路器种类 Z－真空，S（或不标）－少油，F－SF 6

高压配电常用知识培训1讲解

高压配电常用知识培训1讲解

三、设备设施操作规范及规程
1、高压配电柜操作规范及规程：
1）准备工作： 主管讲明本次工作内容，由该班员工根据工作内容填写《倒闸操作 票》并做扼要记录； 2）操作方式及要求： ⑴高压操作时，要带绝缘手套，穿绝缘靴； ⑵倒闸操作时，应按要求填写《倒闸操作票》； ⑶倒闸操作时，应有两名高压运行电工在场，一名操作，一名监护 。其中对设备熟悉者作监护，操作人和监护人应先在模拟盘上对所填 的操作项目认真核对，执行监护； ⑷必须按照规定的顺序停电和送电，严禁带负荷拉、合开关。送电 时，应先将手车摇上，后合开关，停电时，顺序相反，拉动手车；操 作中应注意防止反送电； ⑸防止带电合接地开关，防止接地开关在接地位置送电； ⑹防止误入带电间隔；
二、设备设施维修保养方法及故障处理流程
（一）设备设施维修保养方法：
12、配电柜空气开关跳闸的处置: 1）判断跳闸原因（短路或过载）； 2）查清楚负载种类及颁情况； 3）对可疑处逐个检查，确认故障部位或报告上级主管，请求支援解决； 4）对故障已排除应立即恢复供电； 13、变配电房发生水浸时的处置: 1）视进水情况，拉下总电源开关或高压开关； 2）堵住或关闭进水源； 3）如果漏水较大，应立即报告上级主管，同时尽力阻滞进水； 4）进水源堵住或关闭后，应立即排水； 5）排干水后，应立即对湿水设备设施进行除湿处理（如用干净干抹布擦 试、热风吹干、自然通风，更换相关管线等）； 6）确认湿水已消除（如各绝缘电阻达到规定要求），可开机试运行，如 无异常情况出现，则可以投入正常运行;
运转，环境温度也降低了，但变压器温度依然过高，则有可能发生超高温跳 闸，若发生超高温跳闸，应退出故障变压器并根据负荷情况尽快用本段另一
台变压器带本段负荷，应严格执行倒闸操作规程，并尽快安排检修变压器；

企业10kV供配电系统培训

由发电、送电、变电、配电和用电组成的整体 称为电力系统。电力系统中的送电、变电、配电三个 部分称为电力网。
第一节 电力系统、电力网构成
电力网按其在电力系统中的作用不同，分为输电 网和配电网。
第一节 电力系统、电力网构成
输电网是电力网中的主网架 ，它以高压甚至超高压 将发电厂、变电所或变电所之间连接起来。
配电网是直接将电能送到用户的网络，分为高压配 电网即指110kV及以上电压、中压配电网指（35kV） 10kV、6kV、3kV电压及低压配电网220V、380V。
一、大型电力系统优点 大型电力系统主要在技术经济上具有下列优点： 1.提高了供电可靠性； 2.提高灵活性和减少了系统的备用容量(大型电
地；I——所有带电部分与地绝缘，或经一点阻抗接 地。
• 第二字母：表示装置的外露可接近导体的对地关系 ：T——外露可接近导体对地直接作电气连接，此 接地点与电力系统的接地点无直接关连。N——外 露可接近导体通过保护线与电力系统的接地点直接 作电气连接。
• 若后面还有字母时：S——中性线和保护线是分开的 ； C——中性线和保护线是合一的
主的配电网） • 22V/380V——直接接地
• 二 低压系统接地形式
• 1、TN系统：TN——S、（分开）TN——C （合并） TN——C——S（先并后分）
• 电力系统有一点直接接地，电气装置外露可接近导 体通过PE线与该点连接。
• 二 低压系统接地形式 • 1、TN系统：TN——S、（分开）TN——C （合并）
• 3）、不适用于对连续供电要求较高及人身安全要 求较高的场合。
• （2）中性点非接地方式：指电力系统中性点不接 地或经消弧线圈、电压互感器、高电阻与接地装置 相连接；
• 1）可减少人身电击时流经人体的电流，降低设备 外壳对地电压；中性点不接地系统发生单相接地故 障时，接地相对地电压最低为零。

高压配电培训资料(幻灯片)


五、当电气事故引起火灾时

1、立即切断事故电器电源； 2、使用干粉灭火器进行灭火； 3、禁止使用水和二氧化碳灭火器进行灭火； 4、若有人员伤亡，应立即与公司医院联系实施抢救； 5、若火势过大应立即向公司应急救援指挥中心汇报，同时拨打 119报警。
结束语
• 感谢公司搭建这样的学习平台，让我 们聚在一起共同学习高压配电相关知识， 学习过程中若有讲述不当之处敬请谅解， 谢谢！ • 最后祝愿大家身体健康，工作愉快。
事故处理


一、当配电装置发生火灾时应该采取以下措施： 1、高压断路器室内的设备着火时，必须将有关母线及引线全部 断开电源后，方可使用泡沫灭火器灭火。 2、变压器、多油开关、油浸式变压器着火燃烧，应该用干式灭 火器灭火。在不得已是，方可用干黄砂直接投向设备将火扑灭。 在地面燃烧的油，应该用泡沫灭火器喷射或用干砂覆盖扑灭，不 可用消防水进行冲浇。变压器油溢在顶盖上着火，则应开启变压 器下部放油阀排油，使油面低于着火处。 3、电力电缆着火燃烧时，应使用干燥的黄砂或干土覆盖扑灭， 不能用水或泡沫灭火器喷射灭火。 4、变压器发生火灾，值班人员无法自行扑灭时，除按规定切断 火灾区域及邻近受威胁设备的电源外，应该迅速设法联系消防人 员进行灭火。当消防人员到达时，应向消防人员负责人说明周围 环境情况，明确交代带电设备位置，并按消防人员的要求，做好 安全措施，始终在现场严密监护，对消防人员的不正确行动及时 提醒及阻止。
低电压保护


七、低电压保护 三个相间电压均小于低电压保护定值，时间超过整定时间时， 低电压保护动作。低电压保护经TWJ位置闭锁。装置能自动 识别三相TV断线，并及时闭锁低电压保护。 过电压保护 三个相间电压有一相大于过电压保护定值，时间超过整定时 间时，过电压保护动作。过电压保护经TWJ位置闭锁。 堵转保护 电机的堵转保护在一定程度上可以理解为过载保护,当电机负 载很大,电机启动力矩小于负载转矩,导致电机不能转动运行, 但此时电机的电流却很大,极容易烧坏电机,故设置了堵转保护, 它引用了电机的电流和转速开关的转速接点以与的逻辑关系 来实现跳闸,一般大修过的电机都要做堵转试验,以校验电机的 性能。通俗解释就是防止电流过大造成电机损坏。

(最新整理)10kV配电线保护培训课件


2021/7/26
17
3、10KV线路发生变化整定计算要求
❖ 将线路参数变化情况报给整定计算人员，复核定值， 考虑原定值能否保护到线路全长，及与其他分歧的 配合是否满足选择性要求。
❖ 将线路所带负荷情况报给整定计算人员，防止过负 荷跳闸的发生。
2021/7/26
18
三、参数收集管理规定
❖ 10KV线路导线型号、线路长度、线路图、T接变压器参数（容量、短路 阻抗）、变压器T接位置、电动机参数（容量、绕组形式）。
❖ 2、速动性 ❖ 快速地切除故障可以提高电力系统并列运行的稳定性，减少用户在电压
降低的情况下工作的时间，以及缩小故障元件的损坏程度。 ❖ 3、灵敏性 ❖ 是指对于其保护范围内发生故障或不正常运行状态的反应能力。 ❖ 4、可靠性 ❖ 保护装置的可靠性是指在该保护装置规定的保护范围内发生了它应该动
作的故障时，它不应该拒绝动作，而在任何其他该保护不应该动作的情 况下，则不应该误动作。
❖ 对于其他因方式或稳定要求而无法达到“完全配合”的情况，则要求
备案说明。
2021/7/26
7
二、继电保护的作用
❖ 继电保护装置概念：
❖ 就是指能反映电力系统中电气元件发生故障或不正常运行状态，并动作 于断路器跳闸或发出信号的一种自动装置。
❖ 继电保护的基本任务：
❖ （1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障 元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；
❖ 3、执行部分
❖ 根据逻辑部分输出的信号，最后完成保护装置所担负的任务。如故障时 动作于路闸，不正常运行时，发出信号 ：正常运行时，不动作等。
2021/7/26
9
四、继电保护的基本要求

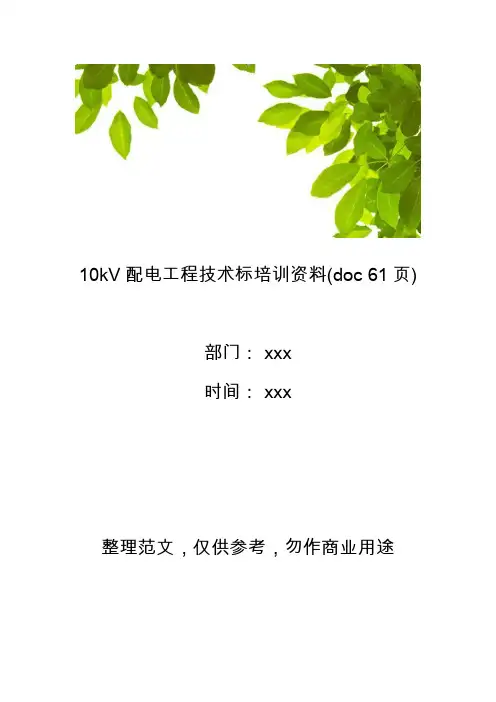

【工程管理】10kV配电工程技术标培训资料(doc 61页)

10kV配电工程技术标培训资料(doc 61页)部门： xxx时间： xxx整理范文，仅供参考，勿作商业用途正本中海锦城项目商业与公区用电变配电工程投标文件技术标投标人（盖章）：法定代表人或授权委托代理人（签字或盖章）：日期： 2017 年 03 月 23 日目录1、投标人简介2、营业执照3、公司近三年经审计的财务报告等有关资信证明资料4、资质证书及安全生产许可证5、投标人近两年承建的工程履约及质量评定情况一览表6、主要人员及相关履历证书7、主要机械、设备表8、施工组织设计1、投标人简介：海南亿恒电气工程有限公司于2016年2月正式成立，注册资本为1000万元。

现公司的经营范围：发、送、配电工程承装、承修、承试，电力设备、设施的维修、维护服务，电力产品、器材的销售。

（一般经营项目自主经营，许可经营项目赁相关许可证或者批准文件经营）（依法须经批准的项目，经相关部门批准后方可开展经营活动。

）公司设立工程部、报装部、设计部、质检部、行政部、采购部、财务部7个管理部门，常设职位有：总经理、技术负责人、行政负责人以及各部门人员。

公司专业安装、维护、销售：高压户外、户内隔离开关，直流母线式大电流隔离开关，真空、六氟化硫断路器，多油、少油断路器的维修改造；高压开关柜，环网柜，中置柜，低压配电柜，动力照明、户外、户内用配电柜；箱式变电站；负荷开关、接地开关、熔断器等。

以产品质量安全为基础，严格遵守国家工程规范，严控施工质量，具备良好的安全意识；严格按照设计图纸和国家技术标准进行施工，真正做到灵活经营、讲求信誉，确保给用户提供完善稳定的质量保证，性能可靠的高低压输配电电器设备，出色地完成各项建设项目。

经营宗旨（三心）：客户放心、股东放心、员工安心2、营业执照企业法人身份证3、公司近三年经审计的财务报告等有关资信证明资料4、资质证书及安全生产许可证5、投标人近两年承建的工程履约及质量评定情况一览表海南亿恒电气工程有限公司近两年主要工程业绩表6、主要人员及相关履历证书项目经理技术负责人项目管理人员技术人员安全员安全员身份证造价员财务合同员财务合同员身份证电气安装工长电气安装工长身份证特种电工特种电工身份证电网建设作业人员电网建设作业人员身份证7、主要机械、设备表8、施工组织设计目录一、工程概况 (1)二、施工现场组织机构图 (1)三、施工现场 (7)四、施工方案 (10)五、工期及施工进度计划 (17)六、质量目标、质量保证体系及技术组织措施 (21)七、安全目标、安全保证体系及技术组织措施 (24)八、环境保护及文明施工 (34)九、资料管理 (37)十、变配电设备维护保养方案 (38)施工组织设计纲要（一）、编制依据、范围及原则1、国家、行业颁发的有关技术法规和规范。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

开关柜手车的三个位置
断路器与一次设备有联系，合闸后，功率从母线经断路器传至输电线
❖ 工作位置 路。
❖ 试验位置
二次插头可以插在插座上，获得电源。断路器可以进行合闸、分闸 操作，对应指示灯亮；断路器与一次设备没有联系，可以进行各项操作， 但是不会对负荷侧有任何影响，所以称为试验位置。
❖ 检修位置
断路器与一次设备（母线）没有联系，失去操作电源（二次插头已 经拔下），断路器处于分闸位置。
高压开关柜正常使用条件
① 环境温度:周围空气温度不超过 40℃(上限)，一般地区为-
5 ℃(下限)，严寒地区可以为-15 ℃ 。环境温度过高,金属 的导电率会减低,电阻增加,表面氧化作用加剧;另一方面, 过高的温度,也会使柜内的绝缘件的寿命大大缩短,绝缘强 度下降.反之,环境温度过低,在绝缘件中会产生内应力,最终 会导致绝缘件的破坏
C、继电器室
继电器室的面板上，安装有微机 保护装置、操作把手、仪表、状态 指示灯（或状态显示器）等；继电 器室内，安装有端子排、微机保护 控制回路直流电源开关、微机保护 工作直流电源、储能电机工作电源 开关（直流或交流），以及特殊要 求的二次设备。
② 海拔高度: 一般不超过 1000 米 ③ 环境湿度: 日平均值不大于 95%，月平均值不大于 90% ④ 地震烈度: 不超过 8 度 ⑤ 其它条件: 没有火灾、爆炸危险、严重污染、化学腐蚀及剧
烈振动的场所
二、高压开关柜分类及型号含义
1、按断路器安装方式分为移开式（手车式）和固定式
（1）、移开式或手车式(用 Y 表示)：表示柜内的主要电器元件(如:断路器)是安装在可抽 出的手车上的，由于手车柜有很好的互换性,因此可以大大提高供电的可靠性，常用的手 车类型有:隔离手车、计量手车、断路器手车、PT 手车、电容器手车和所用变手车等， 如 KYN28A-12。 （2）.固定式(用 G 表示): 表示柜内所有的电器元件(如:断路器或负荷开关等)均为固定式安 装的，固定式开关柜较为简单经济，如 XGN2-10、GG-1A等。
3）.金属封闭箱式开关柜（用字母 X 来表示）开关柜外壳为金属封闭式的开关设备 如 XGN2-12型高压开关柜。
（4）敞开式开关柜，无保护等级要求，外壳有部分是敞开的开关设备。如 GG-1A(F) 型高压开关柜
型号解释说明
K Y N 28 A－ 12 / □ 1 － □ 2 □ 3 □ 4 □ 5 产品名称 K 金属封闭铠装开关设备 结构特征 Y 移开式（手车式） 使用条件 N 户内使用 设计序号 28A（28的升级款） 额定电压 12 kV 额定电流 □
分支母线
上口 静触头盒
B.手车室 手车轨道（供手车在柜内 手车室 移动时的导向和定位用） 静触头盒隔板（手车在试 验位置和工作位置的移动 过程中，遮挡上、下静触 头盒的活门自动相应打开 或闭合，形成隔室间有效 手车轨道 的隔离）
静触头盒隔板 静触头盒隔板
在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。手车能在工
手
固
车
定
式
式
2、按照安装地点分为户内户外
（1）.用于户内(用 N 表示);表示只能在户内安装使用， 如：KYN28A-12等开关柜； （2）.用于户外(用 W 表示);表示可以在户外安装使用， 如: XLW 等开关柜。
3.按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜﹑金属封闭 箱式开关柜和敞开式开关柜四大类：
接地刀开关
馈线柜
电 流 互 感 器
避 雷 器
开口三角形
避雷器
聚优柜（恒盛避雷、PT柜）来自培训内容框架 第一部分 一、高压开关柜概述 二、高压开关柜的分类 三、高压开关柜的组成 四、真空断路器的四个状态
一、高压开关柜概述
开关柜（又称成套开关或成套配电装置） ：它是以断路 器为主的电气设备；是指生产厂家根据电气一次主接线 图的要求，将有关的高低压电器（包括控制电器、保护 电器、测量电器）以及母线、载流导体、绝缘子等装配 在封闭的或敞开的金属柜体内，作为电力系统中接受和 分配电能的装置。
1A 额定短路开断电流 □
2 kA 一次方案号 □
3 操动方式 □ 4 D－电磁式，T－弹簧式 环境特征 □ 5 TH－湿热带，TA－干热带，G－高海拔 断路器种类 Z－真空，S（或不标）－少油，F－SF 6
三、高压开关柜组成
A、母线室 B、断路器室 C、继电器室 1、泄压装置 2、主母线 3、分支母线 4、母线套管 5、隔离开关 6、电流互感器 7 、隔离开关操作机构 8、联锁机构 9、电缆 10、氧化锌避雷器 11、接地母线 12、控制小母线 13、接地开关 14、接地开关操作机构 15、真空断路器 16、加热装置 17二次插头
（1）.金属封闭铠装式开关柜（用字母 K 来表示）主要组成部件（例如：断路器、互 感器、母线等）分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。如 KYN28A-12型高压开关柜。
（2）.金属封闭间隔式开关柜（用字母 J 来表示）与铠装式金属封闭开关设备相似， 其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非 金属隔板。如 JYN2-12型高压开关柜。
学习题目：高压开关站
辖区内开关站
总 高 压 室
110KV开关站35KV配电室
辖区内开关站
高压开关站
高压开关站
辖区内开关站
总配电室
真空断路器
真
空
电
断
流
路
互
器
感
器
PT一次侧 隔离手车
避雷器
带
电
显
示 灯
避雷器
进线柜
零序电流互感器
馈线柜 PT
接地刀开关
真 空 断 路 器
带 电 显 示 灯
零序电流互感器
A-母线室 D-电缆室
C-继电器仪表室 B-手车（断路器）室
A.母线室 包括：母线套管（支持、固定母线排，并使母线排对柜体绝 缘）； 主母线（汇集、分配电能）； 分支母线（从主母线引出的分支至断路器上口静触头） 静触头盒（支持、固定断路器上口静触头，并使上口静触头 对柜体绝缘）
.
A
高压真空断路器 开关柜母线室
作位置、试验位置之间移动。静触头的隔板（活门）安装在手车室的后壁上。
手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完
全复合，从而保障了操作人员不触及带电体。
二次接线插头
上接线端子
绝缘套筒内有真 空灭弧室及触头
下接线端子
手车式框架
端子排
合闸电磁铁
储能电机
分合闸指示
储能弹簧
三相灭弧柱及上、下口动触头：
