最新电力培训课件高低压配电系统培训xx年xx月xx日contents •高低压配电系统概述•高低压配电系统设备及选型•高低压配电系统设计与安装•高低压配电系统运行维护与检修•高低压配电系统的安全与防护目录01高低压配电系统概述高低压配电系统是指将电力能源通过配电设施进行分配，以提供给各种用电设备使用的系统。
定义具有高效、可靠、灵活和环保等特点，同时需要满足电力负荷日益增长的需求。
特点高低压配电系统的定义与特点组成高低压配电系统主要由电源、开关设备、导线、变压器、补偿装置、保护装置等组成。
分类根据电压等级和供电范围的不同，高低压配电系统可分为城市电网、工业电网和农村电网等。
高低压配电系统的组成与分类重要性高低压配电系统是现代电力系统的重要组成部分，对于保障电力能源的供应和满足生产生活用电需求具有重要意义。
应用高低压配电系统广泛应用于各种行业和领域，如工业、商业、农业、交通等，为经济社会的发展提供重要支撑。
高低压配电系统的重要性及应用02高低压配电系统设备及选型高压开关柜用于10kV及以下的高压开关设备，主要有进线柜、出线柜、联络柜等用于升高电压和降低电压，通常由一个或多个变压器组成用于测量和控制电路中的电流和电压，通常与电力变压器一起使用用于限制电流的突变，通常与电力变压器一起使用用于保护电力设备免受雷电和操作过电压的损害高压配电设备及选型电力变压器电抗器避雷器互感器低压配电设备及选型用于0.4kV及以下的低压开关设备，主要有进线柜、出线柜、联络柜等低压开关柜配电盘电缆分支箱补偿电容器柜用于分配电能的设备，包括电源开关、保护装置、测量仪表等用于将电缆分成多个分支，以便向不同负载供电用于补偿电力系统的无功功率，提高功率因数配电变压器及选型配电变压器的类型包括油浸式变压器、干式变压器等配电变压器的容量选择需要考虑负载的大小、性质和分布情况等因素配电变压器的安装位置选择应考虑便于操作、维护和管理，同时应尽量靠近负荷中心1电力电缆及选型23包括交联聚乙烯电缆、聚氯乙烯电缆、橡胶电缆等电力电缆的类型根据负载电流的大小和敷设条件等因素进行选择电力电缆的截面积选择包括直埋敷设、穿管敷设、桥架敷设等，应根据具体情况进行选择电力电缆的敷设方式选择03高低压配电系统设计与安装高压配电系统是电力系统的核心部分，其设计应遵循安全、可靠、高效的原则。
高低压电器基本知识第一部分：1 短路开断(关合) ——————————————————————————— 1 2高压开关——————————————————————————————— 1 3 高压开关设备(低压开关设备) ————————————————————— 1 4组合式变电站（箱式变电站）—————————————————————— 1 5金属铠装设备———————————————————————————— 1 6 断路器—————————————————————————————— 1 7少油断路器————————————————————————————— 1 8 SF6断路器————————————————————————————— 1 9真空断路器————————————————————————————— 1 10 隔离开关————————————————————————————— 1 11负荷开关—————————————————————————————— 1 12接地开关—————————————————————————————— 1 13接触器（机械式的）————————————————————————— 1 14闪络———————————————————————————————— 1 15火花放电—————————————————————————————— 1 16击穿———————————————————————————————— 1 17破坏性放电————————————————————————————— 1 18干试验———————————————————————————————2 19电压互感器————————————————————————————— 2 20电流互感器————————————————————————————— 2 21无载分合—————————————————————————————— 2 22高压熔断器————————————————————————————— 2 23短时工作制————————————————————————————— 2 24长期工作制————————————————————————————— 2 25高压避雷器————————————————————————————— 2 26（开关设备的）主回路———————————————————————— 2 27（开关设备的）控制回路、辅助回路—————————————————— 2 28电器间隙、爬电距离————————————————————————— 2 29高压电器分类———————————————————————————— 2 30负荷开关转移电流和交接电流—————————————————————3 31额定电压—————————————————————————————— 3 32额定电流——————————————————————————————4 33防护等级—————————————————————————————— 4 34关合能力试验———————————————————————————— 4 35机械特性试验———————————————————————————— 4 36开断能力试验———————————————————————————— 4 38电寿命试验————————————————————————————— 4 39母排相序标识的制作有几种方法———————————————————— 4 40高低压开关设备电气间隙不够时采取何种措施—————————————— 4 41真空断路器外壳的接地线规格多大——————————————————— 4 42高低压产品的安装方式有几种————————————————————— 4 43消谐器（一次）的接法———————————————————————— 4 44目前我省对高压计量柜有如下要求———————————————————5 45电压互感器主接线图中JDZ应为几只？画出一、二次实际接线示意图———— 5 46低压开关柜电缆进出线方式有几种——————————————————— 547低压开关柜母线进出方式——————————————————————— 5第二部分：1、高低压开关柜设计所依据的主要标准是什么———————————————62、高压开关柜的电气间隙，工频耐压、雷电冲击值是多少？加压部位在何处？——73、高压电气的作用是什么？其分类如何？——————————————————74、高低压开关设备技术文件中的内容包含那些？———————————————85、高低压开关设备额定电流的确定————————————————————86、高低压开关柜母线颜色及相序排列,何谓换相?二次如何处理? ————————97、高低压开关设备绝缘电阻测试—————————————————————98、高压开关设备主回路电阻的测试?单个接触面接触电阻大于200μΩ会产生何种严重后果? ———————————————————————————109、高低压开关设备中的同规格手车（小车）、抽屉为何要求有互换性—————1010、何为工作接地？何为保护接地？———————————————————1011、避雷器的作用是什么?耐压实验时为何避雷器的接线要从一次接线中拆下,试后恢复原状? ———————————————————————————1012、什么情况下易产生过电压?危害是什么? 应采取何种措施? ————————1013、隔离开关主要功能有哪些? ——————————————————————1114、电流,电压互感器的作用. ——————————————————————1115、电流互感器的二次侧在工作时不得开路————————————————1116、电压互感器的二次侧在工作时不得短路————————————————1117、高压熔断器的作用—————————————————————————1118、在1600KVA及以下变压器的开关设备中为何采用负荷开关+熔断器作为控制保护设备—1119、电抗器的作用———————————————————————————1220、何为全工况产品？——————————————————————————1221、预装式变电站的特点和要求？————————————————————1222、电磁式电压互感器铁磁谐振过电压消除措施——————————————1223、用电磁锁作为强制闭锁的作用是什么？————————————————1324、高压开关设备的“五防”内容是什么？具体措施是什么？————————1425、在高低压开关柜中为何布放主接地母排，其截面如何确定？———————1426、额定短时耐受热稳定电流和额定峰值耐受动稳定电流相互关系是什么？试验目的—————————————————————————————15 27、GB1984-89交流高压断路器标准中的基本的短路方式内容有哪些？具体数值是多少——————————————————————————1528、温升试验的目的是什么？温升前后测回路电阻的目的是什么？———————1529、雷电冲击1分钟点试多少次？其中允许有两次自恢复性放电，你认为允许吗？——————————————————————————1530、标准中规定悬浮挡板与带电体的最小距离是多少？———————————1531、挡板（可以是悬浮的，可以是金属的）内表面与带电体之间应能承受多少额定电压值的耐压？——————————————————————1532、高低压开关柜的出厂检验项目————————————————————1533、断路器的选用原则—————————————————————————1634、试画出隔离开关柜与对应的断路器的电气联锁原理图并说明之。

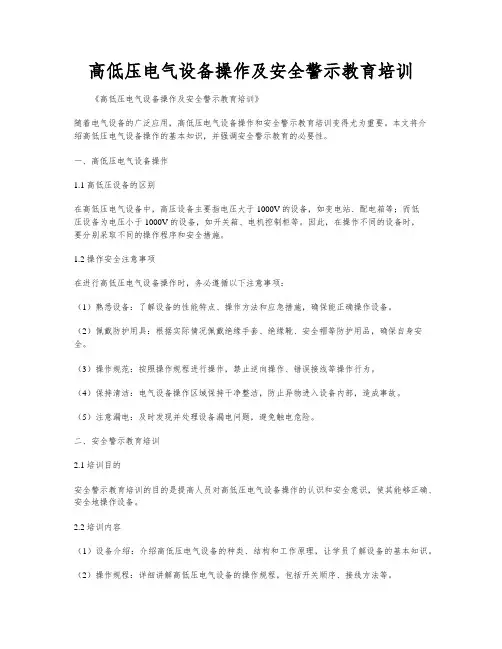

高低压电气设备操作及安全警示教育培训《高低压电气设备操作及安全警示教育培训》随着电气设备的广泛应用，高低压电气设备操作和安全警示教育培训变得尤为重要。
本文将介绍高低压电气设备操作的基本知识，并强调安全警示教育的必要性。
一、高低压电气设备操作1.1 高低压设备的区别在高低压电气设备中，高压设备主要指电压大于1000V的设备，如变电站、配电箱等；而低压设备为电压小于1000V的设备，如开关箱、电机控制柜等。
因此，在操作不同的设备时，要分别采取不同的操作程序和安全措施。
1.2 操作安全注意事项在进行高低压电气设备操作时，务必遵循以下注意事项：（1）熟悉设备：了解设备的性能特点、操作方法和应急措施，确保能正确操作设备。
（2）佩戴防护用具：根据实际情况佩戴绝缘手套、绝缘靴、安全帽等防护用品，确保自身安全。
（3）操作规范：按照操作规程进行操作，禁止逆向操作、错误接线等操作行为。
（4）保持清洁：电气设备操作区域保持干净整洁，防止异物进入设备内部，造成事故。
（5）注意漏电：及时发现并处理设备漏电问题，避免触电危险。
二、安全警示教育培训2.1 培训目的安全警示教育培训的目的是提高人员对高低压电气设备操作的认识和安全意识，使其能够正确、安全地操作设备。
2.2 培训内容（1）设备介绍：介绍高低压电气设备的种类、结构和工作原理，让学员了解设备的基本知识。
（2）操作规程：详细讲解高低压电气设备的操作规程，包括开关顺序、接线方法等。
（3）安全措施：强调佩戴防护用具的重要性，提醒学员注意设备周围的安全措施，如保持干燥、远离易燃物等。
（4）事故案例：通过事故案例分析，让学员认识到高低压电气设备操作的风险和可能的后果，强化安全意识。
2.3 教学方法通过理论授课、案例分析和实际操作，结合视频资料和模拟器材，让学员全面了解高低压电气设备操作和安全警示。
三、结语高低压电气设备操作及安全警示教育培训是保障电气设备操作安全的重要环节，只有具备专业知识和安全意识的人员才能正确操作设备，有效预防电气事故的发生。
电力系统高低压配电基础培训1. 电力系统基础知识1.1 电力系统概述电力系统是指由发电、输电、变电和配电四个部分组成的系统。
其中，电力发电是将化学、机械、热能等能源转化为电能的过程；电力输电是将发电厂发出的高压电能通过输电线路送到变电站的过程；电力变电是将输电线路送来的高压电能通过变压器降压、分配到低压电缆或架空线路上供用电的过程；电力配电是将低压电能通过配电箱、开关、保护设备等设备送到用户的电气设备上供电的过程。
1.2 电力系统分类按照电压等级的不同，可以将电力系统分为高压系统和低压系统。
•高压系统：其电压等级通常在110KV以上，主要用于电力输电和变电。
•低压系统：其电压等级通常在380V以下，主要用于电力配电和用户用电。
1.3 电力线路分类按照线路所用导体的不同，可以将电力线路分为架空线路和电缆线路。
•架空线路：通常采用铝合金导线和钢塔架设，以较高的高度在空气中悬挂，适用于长距离输电。
•电缆线路：通常采用导电材料包裹在绝缘材料中制成电缆，适用于电压高、走向复杂的场合。
2. 高压配电系统2.1 高压配电系统组成高压配电系统由高压总配电室、高压变电站、高压线路等构成。
在高压总配电室中，将发电厂产生的电能通过母线进入高压变电站。
在高压变电站中，采用变压器将高电压变为用户需要的低电压，然后通过出线进入高压线路，最终输送到用户。
2.2 高压配电系统的特点高压配电系统具有以下特点：•电压等级较高，一般在110KV以上，能够实现输电距离远、输电损耗小的优点。
•线路通常采用架空送电，需要占用一定的土地空间。
•钢塔和导线需要保养和维修，费用较高。
3. 低压配电系统3.1 低压配电系统组成低压配电系统主要由配电变压器、低压总配电柜、配电线路和终端用户用电设备等构成。
在配电变压器中，通过变压器将高压电能降压到用户需要的低电压，然后通过低压总配电柜进入配电线路，最终输送到用户。
3.2 低压配电系统的特点低压配电系统具有以下特点：•电压等级较低，一般在380V以下，适用于用户用电。
供配电安全培训材料基本安全知识●掌握及遵守电气《安全工作规程》、《运行管理规程》、《操作、安装规程》。
●建立电气安全档案并有专门部门保管。
完整的内容包括：负责领导人、电工成员名单、供用电系统准确的图纸和设备资料，电工分片专责区，电气隐患部位，电气要害部位，爆炸和火灾危险部位等。
对重要的电气设备，要分类编码登记。
●用电单位必须与供电部门签订《供用电协议》，明确产权分界、职责划分。
●高压多电源进线的用户应与供电部门签订《调度协议》，并按照协议执行电网调度管理制度。
●双电源用电单位如有自备发电机组，必须向供电部门登记备案，并必须有可靠的防止向电网返送电的闭锁措施。
●电气工作人员必须持证上岗。
北京地区电工资质证，分高低压运行、高低压维修、高低压安装六类。
在北京地区，对于高压变配电室人员，除具备《高低压电工执照》还必须具有北京地区《电工进网作业许可证》。
严禁非电工人员作业，徒工在作业时需有证电工监护。
●供电容量在630KV A以上变配电室，必须设双人值班，并确定其中一人为值班长（兼监护人），另一人为操作人。
供电容量在500KV A以下，且无一、二类负荷者，可以设一人值班。
设置高压变配电室单人值班必须经过管理部门批准。
单人值班时，且条件允许时只能进行简单操作，不得进行检修和临时性电气测量，以及装设、拆除接地线工作。
无人值班变配电室每周必须巡检一次。
●对电气设备的定期巡视、检查、保养，高空、高压作业要有2人以上进行，同时要有一定的安全保护措施。
●安全工作规程明确规定，发生供电事故后，未找出事故原因和未对现场进行妥善处理时，不允许恢复供电。
在发生人身触电事故或电气火灾时，可不经许可先行切断有关电源，再报告有关上级和供电部门。
●高压调度户应在调度允许及下令的情况下，根据系统具体情况，检查二次保护压板联片是否正确，确认无误后按操作步骤逐步填写操作票。
然后在高压操作模拟板上复核操作步骤是否正确，再进行操作。
操作票不得使用铅笔填写，必须至少保留3个月。
成套高低压柜培训资料在电力行业，高低压柜作为重要的电气设备，在输配电系统中发挥着关键作用。
为了能够正确操作和维护这些设备，需要进行相关的培训来提高工作人员的技能水平。
本文将介绍成套高低压柜培训的资料要点和内容。
1. 培训目标成套高低压柜培训的目标是使学员掌握以下内容：- 高低压柜的基本原理和构造；- 高低压电器元件的特点和功能；- 高低压柜的操作规程和操作要领；- 高低压柜的维护和保养方法；- 高低压柜的故障诊断与排除。
2. 培训大纲（1）高低压柜的基本原理和构造- 高低压柜的定义和分类；- 高低压柜的内部组成和布置。
（2）高低压电器元件的特点和功能- 接触器、断路器、熔断器等元件的作用和原理；- 保护器、指示器等元件的功能和特点。
（3）高低压柜的操作规程和操作要领- 开启和关闭高低压柜的步骤；- 操作时的注意事项和安全措施。
（4）高低压柜的维护和保养方法- 高低压柜的定期检查和维护；- 清洁和润滑高低压柜的方法。
（5）高低压柜的故障诊断与排除- 常见故障的判断和处理；- 故障排除的步骤和方法。
3. 培训教材和资料培训教材和资料应当包括以下内容：- 详细的高低压柜的构造图和线路图；- 高低压电器元件的参数表和技术手册；- 高低压柜的操作规程和操作手册；- 高低压柜的维护和保养手册；- 高低压柜的故障诊断和排除案例。
4. 培训方式和工具为了提供有效的培训，可以采取以下方式和工具：- 现场演示和操作实践；- 多媒体教学，使用投影仪和电脑展示；- 模拟实验，提供实物模型进行操作。
5. 培训考核为了确保培训效果，可以进行以下考核：- 理论考试，测试学员对知识的掌握程度；- 操作考核，测试学员对高低压柜操作的熟练程度；- 故障诊断考核，测试学员对常见故障的判断和处理能力。
通过以上的成套高低压柜培训资料，学员可以全面了解和掌握高低压柜的基本知识和操作技巧，提高工作效率和安全性。
同时，培训还能促进学员对高低压柜的维护和故障排除能力的提升，为电力行业的发展做出贡献。
高、低压配电柜操作培训资料为加强配电柜安全运行管理，有效进行配电房日常运转和值班执勤，电力值班人员须学习高低压配电柜性能、熟悉参数意义、了解设备运行情况、掌握合闸送电操作。
值班人员可以按照下述内容学习讨论。
一、供配电系统电力值班人员首先需掌握供配电系统，熟悉网架结构以及电源进线。
二、高压配电柜20kV 高压配电柜主要由进线柜、计量柜、PT 柜、联络***开闭所20kV 电源进线 **开闭所 20kV 电源进线 1#、2# 变压器 （20kV/400V） 20kV 400V 20kV 低压配电柜 低压配电间 低压配电间 柴油发电机组 （备用电源）柜和出线柜组成。
1.进线柜进线柜是从外部引进电源的开关柜，即从市电引入20kV 电源，20kV 电源经过开关柜将电能送到20kV 母线。
进线柜为负荷侧的总开关柜，该柜担负着整段母线所承载的电流。
高压进线柜值班巡查点：查看两路市电电源带电显示器，一般在供观察指示灯是否闪烁电公司正常供电情况下，三相电源指示灯均闪烁。
微机保护装置带微机保护装置的主用电进线总保护柜主进线中的微机型保护装置是用于测量、控制、保护、通讯一体化的一种经济型保护。
值班巡查点：若微机保护装置出现报警信息，请勿自行消除。
2.计量柜 安装专用计量表（装置）的柜体，称为计量柜，一般为电能计量柜。
值班巡查点：观察计量柜上的电源指示表，正常供电电观察指针是否指向20kV压为20kV。
3.PT柜PT柜又称电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。
4.出线柜从20kV母线经开关柜送至电力变压器，这个开关柜就是20kV高压开关柜的出线柜之一。
在变压器低压侧安装出口开关柜，将电能经此开关柜送至低压母线，再在低压侧安装若干台低压开关柜，将电能送到各用电处。
这些低压开关柜都是出线柜。
如果从就近引入低压系统，则进线接入的低压开关柜同样是进线柜。
从低压母线引出的开关柜，同样是出线柜。
5.联络柜母线联络柜也叫母线分段柜，是用来连接两段母线的设备，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
高低压配电培训试用教材目录高压部分一、高压配电设施的认知和相关说明 3二、高压常识 6三、操作规程及相关制度10四、维护保养表格 13五、操作票、工作票13低压部分一、低压配电设施的认知和相关说明17二、操作规程33三、管理制度34四、低压配电设备的维护35五、电工常识36六、维护保养表格42高压部分一、高压配电设施的认知和相关说明（一）变压器（二）变压器温度控制器变压器温度控制器变压器铭牌变压器高压输入电缆变压器低压输出母排变压器线圈变压器温度控制器变压器铭牌变压器设备卡变压器观察窗高压输入电缆高压接线模式（三）配电柜1、出线柜1）面板2）简述操作程序出线柜母线联络柜计量柜进线柜显示屏相关指示灯相关设置调整按键风机手动测试出线柜铭牌出线柜操作程序出线柜线路图VS真空开关IS隔离开关带电指示灯2、母线联络柜3、计量柜4、进线柜1）面板2）简述操作程序母线联络柜铭牌带电指示灯母线联络柜线路图计量柜铭牌带电指示灯计量柜线路图进线柜铭牌进线柜操作程序进线柜线路图VS真空开关IS隔离开关带电指示灯二、高压常识（一）高压常识之速算口诀:1、已知变压器容量，求其各电压等级侧额定电流口诀：容量除以电压值，其商乘六除以十。
说明：适用于任何电压等级。
在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。
将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。
2、已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值口诀：配变高压熔断体，容量电压相比求。
配变低压熔断体，容量乘9除以5。
说明：正确选用熔断体对变压器的安全运行关系极大。
当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。
3、测知电力变压器二次侧电流，求算其所载负荷容量口诀：已知配变二次压，测得电流求千瓦。
电压等级四百伏，一安零点六千瓦。
电压等级三千伏，一安四点五千瓦。
电压等级六千伏，一安整数九千瓦。
电压等级十千伏，一安一十五千瓦。
