3.防止接地开关处在合闸位置时关合断路器：接地开关处在合闸位置时，断路器手车处在试验位置，通过导轨联锁装置，手车不能摇到工作位置。断路器虽可以关合，但与主回路已经断开，不会造成事故。 4.防止在带电时误合接地开关：当设备处于通电状态时，断路器处在合闸状态，断路器手车不能摇动，保持在工作位置，接地联锁机构的舌板不能往下按，接地开关不能合闸操作。 5.防止误入带电隔室：因防护对象为人，保证人身安全，因此该功能为五防之首。一般通过接地开关或电磁锁和门联锁来实现该功能。停电顺序：断路器分闸，手车摇到试验位置，接地开关合闸，前下门和后下门打开。送电顺序：关闭前下门和后下门，接地开关分闸，手车摇到工作位置，断路器合闸。
五、联锁
为了保证可靠的运行和操作者的安全，金属封闭开关设备应具有以下功能： 1.防止带负荷分、合隔离开关（隔离手车）； 2.防止误分、误合断路器、负荷开关、接触器（允许提示性）； 3.防止接地开关处在闭合位置时关合断路器、负荷开关等开关； 4.防止在带电时误合接地开关； 5.防止误入带电隔室。以上5点统称为“五防联锁”
二、互感器
互感器属于特种变压器，分电流互感器和电压互感器。电流互感器：将大电流转换成标准小电流（5A、1A），供测量、保护用。电压互感器：将高电压转换成标准低电压（100V），供测量、保护用。也可作电容器放电用、电源PT用。
1.电流互感器（CT）
1.1 型号：LZZBJ9-10A CT型号含义大全 L:电流互感器 Z：支柱式 Z:浇注式 B：带保护级 J：加强型 9:设计序号 10：额定电压（kV） A：结构代号 1.2 变比：一次电流/二次电流二次电流：5A、1A；一次电流根据系统需求变比：100/5、200/1、2000/5 复合变比：100～200/5、200～400/5 1.3 精度等级(根据互感器在回路中用途选) 0.5/10P10、0.2/0.5/10P20、0.5/5P10/5P10 测量级：0.2S、0.2、0.5S、0.5（S扩大测量范围）保护级：5P、10P，表示±5%和±10% P表示保护准确限值系数：10、15、20、25、30（易被忽略）

10KV高压配电知识培训

C、继电器室
继电器室的面板上，安装有微机保护装置、操作把手、仪表、状态指示灯（或状态显示器）等；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流），以及特殊要求的二次设备。
（1）.金属封闭铠装式开关柜（用字母 K 来表示）主要组成部件（例如：断路器、互感器、母线等）分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。如 KYN28A-12型高压开关柜。
（2）.金属封闭间隔式开关柜（用字母 J 来表示）与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。如 JYN2-12型高压开关柜。
三、高压开关柜组成
A、母线室 B、断路器室 C、继电器室 1、泄压装置 2、主母线 3、分支母线 4、母线套管 5、隔离开关 6、电流互感器 7 、隔离开关操作机构 8、联锁机构 9、电缆 10、氧化锌避雷器 11、接地母线 12、控制小母线 13、接地开关 14、接地开关操作机构 15、真空断路器 16、加热装置 17二次插头
3）.金属封闭箱式开关柜（用字母 X 来表示）开关柜外壳为金属封闭式的开关设备如 XGN2-12型高压开关柜。
（4）敞开式开关柜，无保护等级要求，外壳有部分是敞开的开关设备。如 GG-1A(F) 型高压开关柜
型号解释说明
K Y N 28 A－ 12 / □ 1 － □ 2 □ 3 □ 4 □ 5 产品名称 K 金属封闭铠装开关设备结构特征 Y 移开式（手车式）使用条件 N 户内使用设计序号 28A（28的升级款）额定电压 12 kV 额定电流 □ 1A 额定短路开断电流 □ 2 kA 一次方案号 □ 3 操动方式 □ 4 D－电磁式，T－弹簧式环境特征 □ 5 TH－湿热带，TA－干热带，G－高海拔断路器种类 Z－真空，S（或不标）－少油，F－SF 6

10kV高压开关柜培训教材

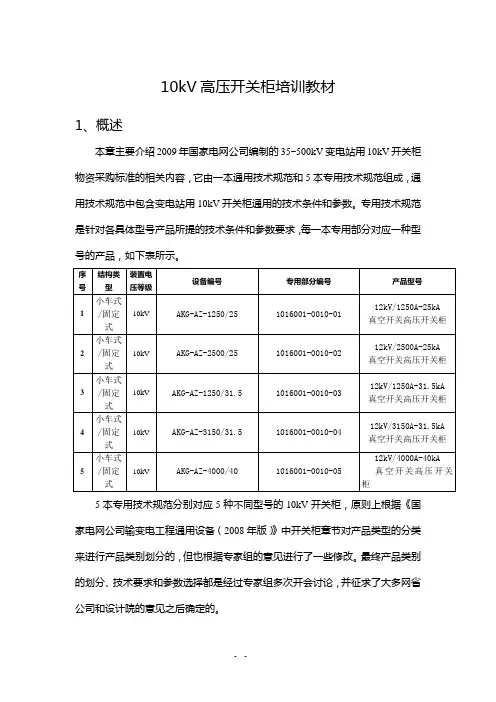

10kV高压开关柜培训教材1、概述本章主要介绍2009年国家电网公司编制的35~500kV变电站用10kV开关柜物资采购标准的相关内容，它由一本通用技术规范和5本专用技术规范组成，通用技术规范中包含变电站用10kV开关柜通用的技术条件和参数。

专用技术规范是针对各具体型号产品所提的技术条件和参数要求，每一本专用部分对应一种型号的产品，如下表所示。

序号结构类型装置电压等级设备编号专用部分编号产品型号1 小车式/固定式10kV AKG-AZ-1250/25 1016001-0010-0112kV/1250A-25kA真空开关高压开关柜2 小车式/固定式10kV AKG-AZ-2500/25 1016001-0010-0212kV/2500A-25kA真空开关高压开关柜3 小车式/固定式10kV AKG-AZ-1250/31.5 1016001-0010-0312kV/1250A-31.5kA真空开关高压开关柜4 小车式/固定式10kV AKG-AZ-3150/31.5 1016001-0010-0412kV/3150A-31.5kA真空开关高压开关柜5 小车式/固定式10kV AKG-AZ-4000/40 1016001-0010-0512kV/4000A-40kA真空开关高压开关柜5本专用技术规范分别对应5种不同型号的10kV开关柜，原则上根据《国家电网公司输变电工程通用设备（2008年版）》中开关柜章节对产品类型的分类来进行产品类别划分的，但也根据专家组的意见进行了一些修改。

最终产品类别的划分、技术要求和参数选择都是经过专家组多次开会讨论，并征求了大多网省公司和设计院的意见之后确定的。

通用技术规范标准将10kV开关柜归并划分为5种系列，按额定电流和开断电流分类包括额定电流1250A kA开断电流25kA；额定电流2500A 开断电流25kA；额定电流1250A 开断电流31.5kA；额定电流3150A 开断电流31.5kA；额定电流4000A 开断电流40kA共五类标准。

10KV高压开关柜操作(培训课件PPT)

五、高压开关柜“五防”
❖ 防止误分合断路器—断路器手车必须处于工作位置或试验源自置时，断路器才能进行合、分闸操作。
❖ 防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。
❖ 防止带电合接地刀—断路器手车必须处于试验位置时，接地刀才能进行合闸操作。
❖ 防止带接地刀送电—接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行合闸操作。
下接线端子
手车式框架
C-电缆室电缆室内可安装电流互感器、接地开关、避雷器（过
电压保护器）以及电缆等附属设备，并在其底部配制开缝的可卸铝板，以确保现场施工的方便。
D-继电器仪表室继电器室的面板上，安装有微机保护装置、
操作把手、仪表、状态指示灯（或状态显示器）等；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流），以及特殊要求的二次设备。
❖ 开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成。
（一）柜体
开关柜的外壳和隔板采用敷铝锌钢板，整个柜体不仅具有精度高、抗腐蚀与氧化作用，且机械强度高、外形美观，柜体采用组装结构，用拉铆螺母和高强度螺栓联结而成，因此装配好的开关柜能保持尺寸上的统一性。
开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一单元均良好接地。
从而保证电网中无故障部分的正常运行，以及设备和运行维修人员的安全。因此，高压开关柜是非常重要的配电设备，其
某变电站35KV高压开关柜
安全、可靠运行对电力系统具有十分重要的意义。
三、高压开关柜的分类
铠装式各室间用金属板隔离且接地，如KYN型和KGN型结构类型间隔式各室间是用一个或多个非金属板隔离，如JYN型

高压配电常用知识培训1讲解

三、设备设施操作规范及规程
1、高压配电柜操作规范及规程：
1）准备工作：主管讲明本次工作内容，由该班员工根据工作内容填写《倒闸操作票》并做扼要记录； 2）操作方式及要求： ⑴高压操作时，要带绝缘手套，穿绝缘靴； ⑵倒闸操作时，应按要求填写《倒闸操作票》； ⑶倒闸操作时，应有两名高压运行电工在场，一名操作，一名监护。其中对设备熟悉者作监护，操作人和监护人应先在模拟盘上对所填的操作项目认真核对，执行监护； ⑷必须按照规定的顺序停电和送电，严禁带负荷拉、合开关。送电时，应先将手车摇上，后合开关，停电时，顺序相反，拉动手车；操作中应注意防止反送电； ⑸防止带电合接地开关，防止接地开关在接地位置送电； ⑹防止误入带电间隔；
二、设备设施维修保养方法及故障处理流程
（一）设备设施维修保养方法：
12、配电柜空气开关跳闸的处置: 1）判断跳闸原因（短路或过载）； 2）查清楚负载种类及颁情况； 3）对可疑处逐个检查，确认故障部位或报告上级主管，请求支援解决； 4）对故障已排除应立即恢复供电； 13、变配电房发生水浸时的处置: 1）视进水情况，拉下总电源开关或高压开关； 2）堵住或关闭进水源； 3）如果漏水较大，应立即报告上级主管，同时尽力阻滞进水； 4）进水源堵住或关闭后，应立即排水； 5）排干水后，应立即对湿水设备设施进行除湿处理（如用干净干抹布擦试、热风吹干、自然通风，更换相关管线等）； 6）确认湿水已消除（如各绝缘电阻达到规定要求），可开机试运行，如无异常情况出现，则可以投入正常运行;
运转，环境温度也降低了，但变压器温度依然过高，则有可能发生超高温跳闸，若发生超高温跳闸，应退出故障变压器并根据负荷情况尽快用本段另一
台变压器带本段负荷，应严格执行倒闸操作规程，并尽快安排检修变压器；

10KV配电线路培训资料

8
钢绞线应用数据：计算截面积 (mm2) 26.6 37.2 49.5 72.2 101.0 股数/线计算直极限强度径径 (N/mm2) (mm) (mm) 7/2.2 7/2.6 7/3.0 19/2.2 19/2.6 6.6 7.8 9.0 11.0 13.0 1176～ 1372 1176～ 1372 1176～ 1372 1078～ 1470 1078～ 1470 1078～ 1470 拉断力不少于 (kN) 28.42～ 33.52 40.18～ 47.04 53.5～ 62.72 69.58～ 95.06 98～132.3 111.72～ 147 重量 (kg/km) 210 300 400 580 800
ZJ——直线转角杆塔
N——耐张杆塔 J——转角杆塔杆塔材料和结构代号含义： G——钢筋混凝土电杆
F——分支杆塔
K——跨越杆塔 H——换位杆塔
T——自立式铁塔
X——拉线式铁塔
6
Φ150*8 Φ190*12 Φ190*15 杆长稍径根径质量 Y8米 150 257 452 Y10米 150 283 610 Y12米 190 350 1130 P10米 190 323 610 P12米 190 350 1130 P15米 190 390 1550 P18米 230 470 2330 （2）导线导线是构成架空配电线路的主要元件之一，作用是传导、输送电能。铝和钢因其有优良的导电性能，成为制造导线的重要材料。导线截面根据应力及输送负荷的大小并考虑送电的经济性选择，经过降压校核后确定，一般压降不超过5%。架空配电线路所采用的导线应符合国家产品技术标准。分类：按所用材料可分为铝线、铜线、铝合金线、架空绝缘导线、架空绝缘电缆、橡皮绝缘电线等类。

高压配电培训资料(幻灯片)

五、当电气事故引起火灾时

1、立即切断事故电器电源； 2、使用干粉灭火器进行灭火； 3、禁止使用水和二氧化碳灭火器进行灭火； 4、若有人员伤亡，应立即与公司医院联系实施抢救； 5、若火势过大应立即向公司应急救援指挥中心汇报，同时拨打 119报警。
结束语
• 感谢公司搭建这样的学习平台，让我们聚在一起共同学习高压配电相关知识，学习过程中若有讲述不当之处敬请谅解，谢谢！ • 最后祝愿大家身体健康，工作愉快。
事故处理

一、当配电装置发生火灾时应该采取以下措施： 1、高压断路器室内的设备着火时，必须将有关母线及引线全部断开电源后，方可使用泡沫灭火器灭火。 2、变压器、多油开关、油浸式变压器着火燃烧，应该用干式灭火器灭火。在不得已是，方可用干黄砂直接投向设备将火扑灭。在地面燃烧的油，应该用泡沫灭火器喷射或用干砂覆盖扑灭，不可用消防水进行冲浇。变压器油溢在顶盖上着火，则应开启变压器下部放油阀排油，使油面低于着火处。 3、电力电缆着火燃烧时，应使用干燥的黄砂或干土覆盖扑灭，不能用水或泡沫灭火器喷射灭火。 4、变压器发生火灾，值班人员无法自行扑灭时，除按规定切断火灾区域及邻近受威胁设备的电源外，应该迅速设法联系消防人员进行灭火。当消防人员到达时，应向消防人员负责人说明周围环境情况，明确交代带电设备位置，并按消防人员的要求，做好安全措施，始终在现场严密监护，对消防人员的不正确行动及时提醒及阻止。
低电压保护

七、低电压保护三个相间电压均小于低电压保护定值，时间超过整定时间时，低电压保护动作。低电压保护经TWJ位置闭锁。装置能自动识别三相TV断线，并及时闭锁低电压保护。过电压保护三个相间电压有一相大于过电压保护定值，时间超过整定时间时，过电压保护动作。过电压保护经TWJ位置闭锁。堵转保护电机的堵转保护在一定程度上可以理解为过载保护,当电机负载很大,电机启动力矩小于负载转矩,导致电机不能转动运行, 但此时电机的电流却很大,极容易烧坏电机,故设置了堵转保护, 它引用了电机的电流和转速开关的转速接点以与的逻辑关系来实现跳闸,一般大修过的电机都要做堵转试验,以校验电机的性能。通俗解释就是防止电流过大造成电机损坏。

高低压基础知识培训ppt课件

电压互感器（PT）
符号：
与变压器原理相同，用于高低压的转换，便于测量仪表的100V要求（继电保护、电压取样），比如电柜上的电压指示，三相电度表的电压取样。比如控制电源、测量、指示等等。
变压器
符号：

我们常用变压器有两种：干式、油浸式。干式：目前东莞市供电部们要求的干式变压器为SCB10-、SCB11-、 SGB10-、SGB11等等；油浸式：目前东莞市供电部们要求的油浸式变压器型号为S11-及 S12以上；常用变压器的容量选择：100kVA、160kVA、200kVA、250kVA、 315kVA、400kVA、500kVA、630kVA、800kVA、1000kVA、 1250kVA、1600kVA、2000kVA、2500kVA、3150kVA。常用品牌：浩莱、广高、禅星特、顺特、海鸿、粤华、华成。
电压等级：110KV、35KV、10KV，也分单芯、三相，单芯通常用于超高压（110KV以上）通常我们常用是10KV三芯电缆。
电缆线常用截面有：300、240、185、150、120、 95、70、50。具体用多大电缆根据东莞各镇区供电公司相关规范确定。常用的品牌有：广东电缆、南洋、广州电缆、金龙羽、民兴、信牌、东佳信、金环宇等
降压变压器
高压开关柜低压出线柜
10KV输变电线路
配电变压器低压出线
二、高压配电工程部分
高压配电工程，我们俗称的配电房配电工程或变压器配电工程，由高压配电房、变压器、低压配电房组成。高压：我司所做高压一般指10KV高压用电，一般用在工厂用电较大的企业或商住楼、房地产项目。一次线路设备：直接与生产电能和输配电有关的设备。包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消狐线圈、并联电容及高压熔断器等。

0企业10kV供配电系统培训.

3.供电负荷
用电负荷加上同一时刻的线路损失负荷，是发电厂对外供电时所承担的全部负荷，称为供电负荷。
二、按发生时间不同负荷分类
（1）高峰负荷高峰负荷是指电网或用户在单位时间内所发生的最大负荷值。高峰负荷分日、晚高峰负荷；分析时常选24小时中最高的一小时的平均负荷为高峰负荷。
（2）低谷负荷低谷负荷是指电网中或某用户在一天24h内，发生的用电量最少的电量。为了合理使用电能应尽量减少发生低谷负荷的时间，对于电力系统来说，峰、谷负荷差越小，用电则越趋近于合理。（3）平均负荷平均负荷是指电网中或某用户在某一段确定的时间阶段内平均小时用电量。
由于受到突然中断供电所引起的影响，用电负荷可分为以下几类：
（1）一类负荷也称一级负荷，指突然中断供电将会造成人身伤亡或会引起对周围环境严重污染，造成经济上的巨大损失，以及突然中断供电将会造成社会秩序严重混乱或产生政治上的严重影响的用电负荷。供电要求双电源及备用
（2）二类负荷也称二级负荷，是指突然中断供电会造成较大的经济损失、社会秩序混乱或政治上产生较大影响的用电负荷。供电要求双回路
第二节电力负荷
电力负荷是指用电设备或用电单位所消耗的功率（kW）、容量（kVA）或电流（A）。
一、电力网负荷组成(用电+线路损耗) 1.用电负荷用电负荷是用户在某一时刻对电力系统所需求
的功率。 2.线路损失负荷电能从发电厂到用户的输送过程中会发生功率
和能量的损失，与之对应的发电功率叫线路损失负荷，也称为线损。
中仑塑业
企业供配电系统及安全知识培训
设备工程部——电气 2015年7月
第一章电力系统基本知识
电力系统是由发电厂、送变电线路、供配电所和用电单位组成的整体，在同一瞬间，发电厂将发出的电能通过送变电线路，送到供配电所，经过变压器将电能送到用电单位，供给工农业生产和人民生活。

10KV高压配电知识培训教材课件

冷备用状态：指断路器手车在试验位置、分闸状态，二次电源断开， “远方/就地”转换开关在“0”位，控制面板各指示灯及综保装置均无显示，断路器及其所接负荷回路良好，可随时根据运行需要投入热备用状态，若设备长期处于冷备用，投入前应按相关规定测量绝缘值。
检修状态：指断路器手车在试验位置、分闸状态，二次电源断开， “远方/就地”转换开关在“0”位，控制面板各指示灯及综保装置均无显示，开关柜接地刀闸在合闸状态，断路器所接负荷有检修工作，断路器操作面板上悬挂“有人工作，禁止合闸！”标识牌。若要转至其他状态，必须确认检修工作票已办理终结，临时安全措施已拆除，操作断开开关柜接地刀闸，若其一次回路有过检修作业的，投运前必须进行绝缘值的测量。
1A 额定短路开断电流 □
2 kA 一次方案号 □
3 操动方式 □ 4 D－电磁式，T－弹簧式环境特征 □ 5 TH－湿热带，TA－干热带，G－高海拔断路器种类 Z－真空，S（或不标）－少油，F－SF 6
三、高压开关柜组成
A、母线室 B、断路器室 C、继电器室 1、泄压装置 2、主母线 3、分支母线 4、母线套管 5、隔离开关 6、电流互感器 7 、隔离开关操作机构 8、联锁机构 9、电缆 10、氧化锌避雷器 11、接地母线 12、控制小母线 13、接地开关 14、接地开关操作机构 15、真空断路器 16、加热装置 17二次插头
运行状态：指断路器手车在工作位置、合闸状态，二次电源投入，控制面板合闸指示红灯亮，储能指示黄灯亮， “远方/就地”转换开关在“远方”位，断路器出线连接电气设备已受电运行，测控装置有设备运行参数显示。
热备用状态：指断路器手车在工作位置、分闸状态，二次电源投入，控制面板分闸指示绿灯亮，储能指示黄灯亮， “远方/就地”转换开关在“远方”位，综保装置指示电源电压正常，负荷电流为0，断路器可随时根据运行需要合闸，使设备投入运行。

10KV高压开关柜操作(培训课件)

工作原理
高压开关柜的工作原理主要基于电力系统的基本理论和电路原理。在正常工作状态下，高压开关柜通过断路器或负荷开关接通或切断电路，实现对电力设备的控制和保护。当电路出现故障时，高压开关柜内的保护装置会自动切断故障电路，避免事故扩大。同时，高压开关柜还通过互感器、避雷器等设备对电力系统进行监测和保护，确保电力系统的安全稳定运行。
现场安全管理制度执行
01
02
03
04
严格遵守高压设备安全操作规程，确保操作过程规范、安全。
严格遵守高压设备安全操作规程，确保操作过程规范、安全。
严格遵守高压设备安全操作规程，确保操作过程规范、安全。
严格遵守高压设备安全操作规程，确保操作过程规范、安全。
应急处理预案制定和演练
制定针对高压开关柜操作的应急处理预案，明确应急处置措施和责任人。
10KV高压开关柜操作(培训课件)
目
CONTENCT
录
• 高压开关柜基本概念与原理 • 10KV高压开关柜操作规范 • 设备检查与维护保养方法 • 安全防护措施及应急处理方案 • 实际操作演示与学员互动环节
01
高压开关柜基本概念与原理
高压开关柜定义及作用
高压开关柜定义
高压开关柜是一种用于电力系统中的高压设备，主要用于控制和保护高压电气设备，具有接通、切断和转换电路的功能。
学员需要熟练掌握开关柜的分合闸操作，以及相关的安全注意事项。
通过模拟操作练习，学员可以加深对理论知识的理解，并提高实际操作能力。
学员提问及问题解答
02
01
03
在模拟操作练习过程中，学员可以随时向专业人员提问，寻求帮助和指导。
专业人员会针对学员的问题进行详细的解答，确保学员能够充分理解和掌握相关知识。

10kV配电线保护培训

10千伏线路电流速断保护整定计算（I段）最大运行方式下，按躲沿线所带变压器低压侧三相短路整定。最大运行方式下，线路出口三相短路故障的灵敏度不小于1。最大运行方式下，按躲T接线末端三相短路整定。取值原则：以上三项计算方式选择符合实际情况的定值。动作时间0秒。

4、保护配合概念

配合：电力系统中的保护相互之间应进行配合，所谓配合是指：在两维平面（横坐标保护范围，纵坐标动作时间）上，整定定值曲线（多折线）与配合定值曲线（多折线）不相交，其间的空隙是配合系数。根据配合的实际情况，通常可将之分为完全配合、不完全配合、完全不配合三类。

完全配合：指需要配合的两保护在保护范围和动作时间上均能配合，即满足选择性要求。不完全配合：指需要配合的两保护在动作时间上能配合，但保护范围无法配合。

3、10KV线路发生变化整定计算要求

将线路参数变化情况报给整定计算人员，复核定值，考虑原定值能否保护到线路全长，及与其他分歧的配合是否满足选择性要求。

将线路所带负荷情况报给整定计算人员，防止过负荷跳闸的发生。
三、参数收集管理规定

10KV线路导线型号、线路长度、线路图、T接变压器参数（容量、短路阻抗）、变压器T接位置、电动机参数（容量、绕组形式）。 10KV线路最大负荷情况。 10KV线路增加负荷提前将增加情况报给整定计算人员，对定值进行复核。关于参数申报时间：新建线路提前15个工作日，改造线路提前7个工作日。

二、继电保护的作用

继电保护装置概念：
就是指能反映电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。继电保护的基本任务：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；（2）反应电气元件的不正常运行状态，并根据运行维护的条件（例如有无经常值班人员）而动作于发出信号、减负荷或跳闸。此时一般不要求保护迅速动作，而是根据对电力系统及其元件的危害程度规定一定的延时，以免不必要的动作和由于干扰而引起的误动作。

10KV高压配电知识培训 PPT课件

运行状态：指断路器手车在工作位置、合闸状态，二次电源投入，控制面板合闸指示红灯亮，储能指示黄灯亮， “远方/就地”转换开关在“远方”位，断路器出线连接电气设备已受电运行，测控装置有设备运行参数显示。
热备用状态：指断路器手车在工作位置、分闸状态，二次电源投入，控制面板分闸指示绿灯亮，储能指示黄灯亮， “远方/就地”转换开关在“远方”位，综保装置指示电源电压正常，负荷电流为0，断路器可随时根据运行需要合闸，使设备投入运行。
高压接触器[如： JCZ3-10D/400A 型] 高压熔断器[如：RN2-12、XRNP-12] 变压器[如:SC(L)系列干变、 S 系列油变] 高压带电显示器[GSN-10Q 型] 绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套] 主母线和分支母线高压电抗器[如串联型:CKSC 和起动电机型:QKSG] 负荷开关[如:FN26-12(L)、FN16-12(Z)] 高压单相并联电容器[如:BFF12-30-1] 等等
接地刀闸：在高压系统中，例如10kV 系统内的线路出线开关或电源进线开关等，为了安全起见，当断路器断开后，要将线路三相短路并接地，而这个将线路三相短路并接地的功能，就是用一组刀闸来实现的，即当断路器已断开后，同时将线路三相短路并接地。这个刀闸就是接地刀闸。
弹簧储能机构
后仓门锁
只有当接地刀闸处于合闸位置后仓门才能开启
C、继电器室
继电器室的面板上，安装有微机保护装置、操作把手、仪表、状态指示灯（或状态显示器）等；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流），以及特殊要求的二次设备。
冷水泵继电器室
D.电缆室包括：电流互感器（测量出线线电流值，为电流表、计量装置、保护装置等提供电流信号）出线高压电缆（出线侧通过高压电缆与用电负荷连接）

企业10kV供配电系统培训

由发电、送电、变电、配电和用电组成的整体称为电力系统。电力系统中的送电、变电、配电三个部分称为电力网。
第一节电力系统、电力网构成
电力网按其在电力系统中的作用不同，分为输电网和配电网。
第一节电力系统、电力网构成
输电网是电力网中的主网架，它以高压甚至超高压将发电厂、变电所或变电所之间连接起来。
配电网是直接将电能送到用户的网络，分为高压配电网即指110kV及以上电压、中压配电网指（35kV） 10kV、6kV、3kV电压及低压配电网220V、380V。
一、大型电力系统优点大型电力系统主要在技术经济上具有下列优点： 1.提高了供电可靠性； 2.提高灵活性和减少了系统的备用容量(大型电
地；I——所有带电部分与地绝缘，或经一点阻抗接地。
• 第二字母：表示装置的外露可接近导体的对地关系：T——外露可接近导体对地直接作电气连接，此接地点与电力系统的接地点无直接关连。N——外露可接近导体通过保护线与电力系统的接地点直接作电气连接。
• 若后面还有字母时：S——中性线和保护线是分开的； C——中性线和保护线是合一的
主的配电网） • 22V/380V——直接接地
• 二低压系统接地形式
• 1、TN系统：TN——S、（分开）TN——C （合并） TN——C——S（先并后分）
• 电力系统有一点直接接地，电气装置外露可接近导体通过PE线与该点连接。
• 二低压系统接地形式 • 1、TN系统：TN——S、（分开）TN——C （合并）
• 3）、不适用于对连续供电要求较高及人身安全要求较高的场合。
• （2）中性点非接地方式：指电力系统中性点不接地或经消弧线圈、电压互感器、高电阻与接地装置相连接；
• 1）可减少人身电击时流经人体的电流，降低设备外壳对地电压；中性点不接地系统发生单相接地故障时，接地相对地电压最低为零。

10千伏配电所教学

开闭所内仅设有高压柜，在郑州地区主要由客户建设，但最终移交电业局管理支配。用户安装变压器容量超过7000kVA的情况下，就要无偿提供地方建设开闭所。参看“附图一”了解开闭所接线方式。
开闭所采用单母线分段接线，母联柜采用断路器，母联柜两侧各设两面断路器柜作为电源进出线柜，和相邻开闭所或变电站联络，形成10千伏双环网（电缆主干线）。开闭所其它馈线间隔设断路器柜，断路器馈线柜设电流二次保护。两变电站之间手拉手电缆线路接入的开闭所原则上设置4个，不超过6个为宜。两开闭所之间的距离应根据负荷密度的大小进行选取，一般 500米左右为宜。除上述开闭所外，电缆主干线中不再割接入其他配电一次设备，形成清晰可靠的电缆双环主干线网络。
3、低压开关柜：把变压器的电能分配给用户，使其各个用电设备能够安全可靠的用电。一般分为以下几种柜型：GCS、MNS、GCK、 GGD等。常用的有两种柜型：GCS和GGD。参见“附图五”、“附图六”了解柜型结构。
低压柜内核心元件为低压断路器，一般情况下变压器低压主进柜内使用框架式断路器，其他馈线柜内为塑壳断路器。客服中心对低压断路器型号没有限制。
开闭所占地面积有规定：8.5x10米；柜型为ABB（ZS1）型，柜体尺寸为： 650x1340（1840）x2200（mm）。
附图一、开闭所接线图
第二种，暂不具备电缆双环网供电的地区，可由断路器型环网柜组成主干网，采用电缆单环网接线模式。（见图二）
图二：电缆单环网络
YJV22-3*400 YJV22-3*300 YJV22-3*300 YJV22-3*300 YJV22-3*300 YJV22-3*300 YJV22-3*400
第甲
断路器
断路器
断路器
一变级电
型环网柜1
