通风排烟设计工具箱一、通风管道流量阻力表1、缩伸软管摩擦阻力表2、镀锌板风管摩擦阻力表说明(1).软管采用荷兰数据时,上述数据乘以下系数：Φ150x2；Φ200；Φ250；Φ300 (2).局部摩擦阻力：(3)与散流器的摩擦阻力：(4).保持风速必须的动压：当v=2m/s时, ΔP=；当v=3m/s时, ΔP=当v=4m/s时, ΔP=；当v=5m/s时, ΔP=15Pa当v=6m/s时, ΔP=21PaV2(5).其他局部阻力的计算按下式:2gΔP=ζ─γ二、室内送回风口尺寸表1、风口风量冷量对应表2、不同送风方式的风量指标和室内平均流速ASHRAE三、室内风管风速选择表1、低速风管系统的推荐和最大流速m/s2、低速风管系统的最大允许速m/s3、通风系统之流速m/s注：民用住宅≤35dB（A），商务办公≤45dB（A）。
四、室内风口风速选择表1、送风口风速2、以噪音标准控制的允许送风流速m/s、推荐的送风口流速m/s4、送风口之最大允许流速m/s、回风口风速6、回风格栅的推荐流速m/s7、百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系9、顶棚散流器送风量10、侧送风口送风量五、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：（1）人不经常停留的地方; （2）房间的边和角; （3）有利于气流的组织。
2、标准型号风盘所接散流器的尺寸表-办公室风盘型号风量方散尺寸FP m3/h mm350200*200 5500200*200630250*250 8800250*250101000300*3001250300*300 161600350*350202500450*450252500450*450注:办公室推荐送风口流速:-4.0ms风机盘管接风管的风速：通常为—2.0m/s之间，不能大于2.5m/s，否则会将冷凝水带出来。
3、散流器布置散流器平送时，宜按对称布置或者梅花型布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风范围（面积）的长宽比不宜大于1：，送风水平射程与垂直射程（平顶至工作区上边界的距离）的比值，宜保持在~之间。
镀锌板风管摩擦阻力表室风管风速选择表1、低速风管系统的推荐和最大流速m/s2、低速风管系统的最大允许速m/s注：民用住宅≤35dB（A），商务办公≤45dB（A）。
四、室风口风速选择表1、送风口风速m/s2、以噪音标准控制的允许送风流速4、送风口之最大允许流速m/s5、回风口风速6、回风格栅的推荐流速m/s百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系9、顶棚散流器送风量10、侧送风口送风量五、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：（1）人不经常停留的地方; （2）房间的边和角; （3）有利于气流的组织。
2、标准型号风盘所接散流器的尺寸表-办公室注:办公室推荐送风口流速:2.5-4.0m/s风机盘管接风管的风速：通常为1.5—2.0m/s之间，不能大于2.5m/s，否则会将冷凝水带出来。
3、散流器布置散流器平送时，宜按对称布置或者梅花型布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风围（面积）的长宽比不宜大于1：1.5，送风水平射程与垂直射程（平顶至工作区上边界的距离）的比值，宜保持在0.5~1.5之间。
实际上这要看装饰要求而定，如250*250的散流器，间距一般在3.5米左右，320*320在4.2米左右。
4、空调房间允许最大送风温差℃舒适性空调的送风温差送风高度H小于等于5m，送风温差小于等于10度；送风高度H大于5m，送风温差小于等于15度。
为防止出风口结露，应使送风干球温度高于室空气的露点温度2-3度。
5、工艺性空气调节空调房间允许最大送风温差.注:生活区或工作区处于下送气流的扩散区时,送风温差应通过计算确定。
民用建筑最小新风量《空调通风工程系统运行管理规》(征求意见稿)：空调通风系统运行期间，新风量宜满足下表的规定值，或者满足空气调节房间二氧化碳浓度小于0.1%。
民用建筑主要房间人员所需新风量〔m3/（h·P）〕《采暖通风与空气调节设计规》（报批稿）第3.1.9条：（强制性条文）建筑物室人员所需最小新风量，应符合以下规定：①民用建筑人员所需最小新风量按现行有关卫生标准确定；②工业建筑应保证每人少于30 m3/h的新风量。

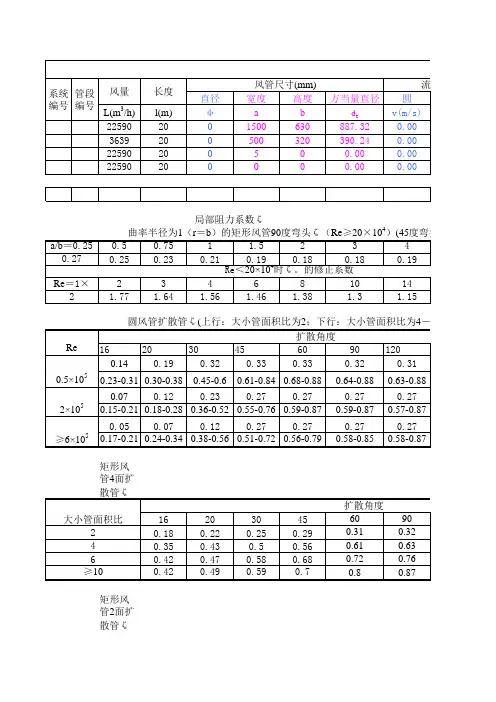

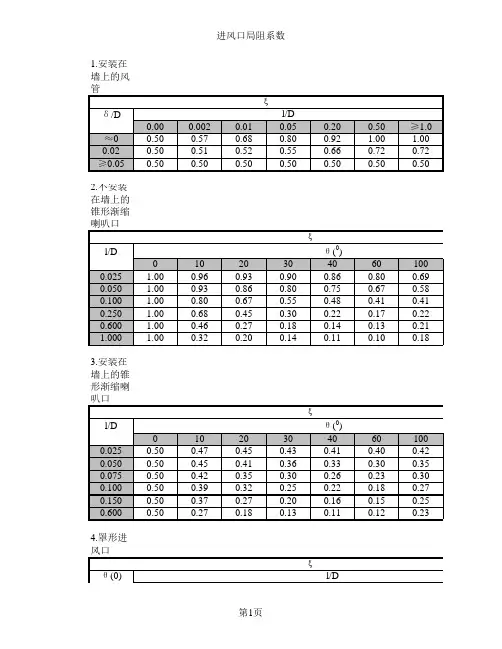

风管水力计算局阻系数估算
1. 圆形或矩形弯头：ξ=0.5；
2. 带导流叶片圆形或矩形弯头：ξ=0.3；
3. T形合流三通：ξ=0
4. T形分流三通：ξ31=1.0；ξ21=0.35；
5. Y形分流、合流三通：ξ31=ξ21=0.30；
6.矩形渐扩管：ξ=0.28（对应小断面动压）
7.矩形渐缩管：ξ=0.11（对应小断面动压）
8.圆形渐扩管：ξ=0.4（对应小断面动压）
9.圆形渐缩管：ξ=0.11（对应小断面动压）
10.突然缩小：ξ=0.5（对应小断面动压）
11.突然扩大：ξ=1.0（对应小断面动压）
12.管内多叶调节阀：ξ=0.52（0°）
13.蝶阀：ξ=0.28（5°）
14.伞形罩：ξ=0.4
15.风机出口：ξ=0.7
16.侧面送风口：ξ=2.04
17.直观端部的网格（即带过滤网的直风管）：ξ=1.0；有网格的直管（镀锌铅丝网封堵进、排风口）：进风ξ=2.4，排风ξ=1.0；
18.防雨百叶风口：进风ξ=0.5；排风ξ=1.5；
19.孔板送风口：风速0.5m/s,ξ=2.3；风速3.0m/s,ξ=3.73;内插法计算。
20．带调节阀活动百叶送风口：ξ=2.0；
21.散流器：ξ=1.28
22.风帽：伞形，ξ=0.75；锥形，ξ=1.6；筒形，ξ=1.2；
23.回风口FK-5型风口过滤器：ξ=3.0~4.0
24.消声器：L=1m，ξ=1.0；
25：软接头：ξ=0.5
