风管水力计算局部阻力系数估算

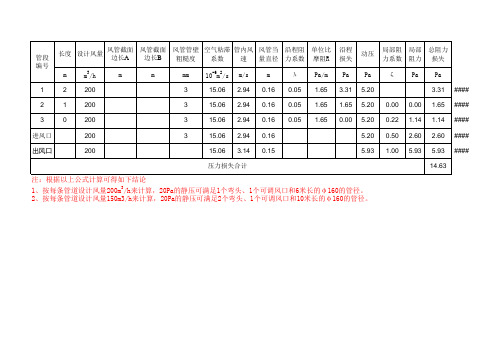

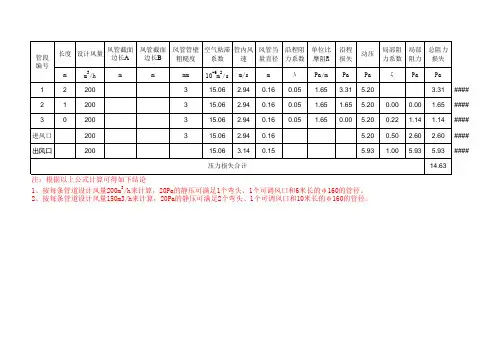

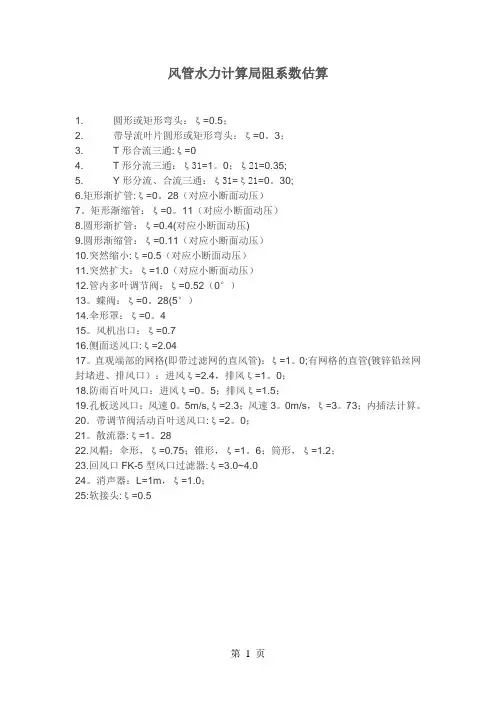

风管水力计算局阻系数估算
1. 圆形或矩形弯头：ξ=0.5；
2. 带导流叶片圆形或矩形弯头：ξ=0.3；
3. T形合流三通：ξ=0
4. T形分流三通：ξ31=1.0；ξ21=0.35；
5. Y形分流、合流三通：ξ31=ξ21=0.30；
6.矩形渐扩管：ξ=0.28（对应小断面动压）
7.矩形渐缩管：ξ=0.11（对应小断面动压）
8.圆形渐扩管：ξ=0.4（对应小断面动压）
9.圆形渐缩管：ξ=0.11（对应小断面动压）
10.突然缩小：ξ=0.5（对应小断面动压）
11.突然扩大：ξ=1.0（对应小断面动压）
12.管内多叶调节阀：ξ=0.52（0°）
13.蝶阀：ξ=0.28（5°）
14.伞形罩：ξ=0.4
15.风机出口：ξ=0.7
16.侧面送风口：ξ=2.04
17.直观端部的网格（即带过滤网的直风管）：ξ=1.0；有网格的直管（镀锌铅丝网封堵进、排风口）：进风ξ=2.4，排风ξ=1.0；
18.防雨百叶风口：进风ξ=0.5；排风ξ=1.5；
19.孔板送风口：风速0.5m/s,ξ=2.3；风速3.0m/s,ξ=3.73;内插法计算。
20．带调节阀活动百叶送风口：ξ=2.0；
21.散流器：ξ=1.28
22.风帽：伞形，ξ=0.75；锥形，ξ=1.6；筒形，ξ=1.2；
23.回风口FK-5型风口过滤器：ξ=3.0~4.0
24.消声器：L=1m，ξ=1.0；
25：软接头：ξ=0.5
第 1 页。
通风管道沿程阻力计算选用表：08K508-1《通风管道沿程阻力计算选用表》国家建筑标准设计图集适用于工业及民用建筑低、中、高压通风空调工程常用风管的沿程阻力计算选用。
本图集主要包括各类风管、如薄钢板法兰矩形风行风管、螺旋风管、玻纤复合风管、聚氨酯风管、玻镁风管的实测数据经拟合推导出的沿程阻力计算公式，及上述风管在不同风速及断面组合下的沿程阻力计算表。
目录：编制总说明钢板风管计算表钢板风管特性及选用要点薄钢板法兰矩形风管绝对粗糙度薄钢板法兰矩形风管沿程阻力计算表(1～3.4m/s)薄钢板法兰矩形风管沿程阻力计算表(3.6～6.0m/s)薄钢板法兰矩形风管沿程阻力计算表(6.5～13.0m/s)薄钢板法兰矩形风管沿程阻力计算表(13.5～20.0m/s)螺旋风管沿程阻力计算表(1～3.4m/s)螺旋风管沿程阻力计算表(3.6～6.0m/s)螺旋风管沿程阻力计算表(6.5～13.0m/s)螺旋风管沿程阻力计算表(13.5～20.0m/s)玻纤风管计算表玻纤风管特性及选用要点玻纤风管(一)绝对粗糙度玻纤风管(一)沿程阻力计算表(1～3.4m/s)玻纤风管(一)沿程阻力计算表(3.6～6.0m/s)玻纤风管(一)沿程阻力计算表(6.5～13.0m/s) 玻纤风管(一)沿程阻力计算表(13.5～20.0m/s) 玻纤风管(二)绝对粗糙度玻纤风管(二)沿程阻力计算表(1～3.4m/s)玻纤风管(二)沿程阻力计算表(3.6～6.0m/s)玻纤风管(二)沿程阻力计算表(6.5～13.0m/s) 玻纤风管(二)沿程阻力计算表(13.5～20.0m/s) 玻纤风管(三)绝对粗糙度玻纤风管(三)沿程阻力计算表(1～3.4m/s)玻纤风管(三)沿程阻力计算表(3.6～6.0m/s)玻纤风管(三)沿程阻力计算表(6.5～13.0m/s) 玻纤风管(三)沿程阻力计算表(13.5～20.0m/s) 聚氨酯复合风管计算表聚氨酯复合风管特性及选用要点聚氨酯复合风管绝对粗糙度聚氨酯复合风管沿程阻力计算表(1～3.4m/s) 聚氨酯复合风管沿程阻力计算表(3.6～6.0m/s) 聚氨酯复合风管沿程阻力计算表(6.5～13.0m/s)聚氨酯复合风管沿程阻力计算表(13.5～20.0m/s) 玻镁风管计算表玻镁风管特性及选用要点玻镁风管(一)绝对粗糙度玻镁风管(一)沿程阻力计算表(1～3.4m/s)玻镁风管(一)沿程阻力计算表(3.6～6.0m/s)玻镁风管(一)沿程阻力计算表(6.5～13.0m/s)玻镁风管(一)沿程阻力计算表(13.5～20.0m/s) 玻镁风管(二)绝对粗糙度玻镁风管(二)沿程阻力计算表(1～3.4m/s)玻镁风管(二)沿程阻力计算表(3.6～6.0m/s)玻镁风管(二)沿程阻力计算表(6.5～13.0m/s)玻镁风管(二)沿程阻力计算表(13.5～20.0m/s) 土建风道计算表土建风道特性及选用要点土建风道沿程阻力计算表(1～3.4m/s)土建风道沿程阻力计算表(3.6～8.0m/s)土建风道沿程阻力计算表(8.5～15.0m/s)图集编制方法。
风管水力计算局阻系数估算1. 圆形或矩形弯头：ξ=0.5；2. 带导流叶片圆形或矩形弯头：ξ=0。
3；3. T形合流三通:ξ=04. T形分流三通：ξ31=1。
0；ξ21=0.35;5. Y形分流、合流三通：ξ31=ξ21=0。
30;6.矩形渐扩管:ξ=0。
28（对应小断面动压）7。
矩形渐缩管：ξ=0。
11（对应小断面动压）8.圆形渐扩管：ξ=0.4(对应小断面动压)9.圆形渐缩管：ξ=0.11（对应小断面动压）10.突然缩小:ξ=0.5（对应小断面动压）11.突然扩大：ξ=1.0（对应小断面动压）12.管内多叶调节阀：ξ=0.52（0°）13。
蝶阀：ξ=0。
28(5°）14.伞形罩：ξ=0。
415。
风机出口：ξ=0.716.侧面送风口:ξ=2.0417。
直观端部的网格(即带过滤网的直风管)：ξ=1。
0;有网格的直管(镀锌铅丝网封堵进、排风口）：进风ξ=2.4，排风ξ=1。
0；18.防雨百叶风口：进风ξ=0。
5；排风ξ=1.5；19.孔板送风口：风速0。
5m/s,ξ=2.3；风速3。
0m/s，ξ=3。
73；内插法计算。
20．带调节阀活动百叶送风口:ξ=2。
0；21。
散流器:ξ=1。
2822.风帽：伞形，ξ=0.75；锥形，ξ=1。
6；筒形，ξ=1.2；23.回风口FK-5型风口过滤器:ξ=3.0~4.024。
消声器：L=1m，ξ=1.0；25:软接头:ξ=0.5第 1 页。
风管沿程阻力计算方法摘要：布质风管又名纤维织物空气分布系统、纤维织物空气分布器、布风管、布袋风管、布风道等，是从国外引进的一项新产品新技术。
它是一种由特殊纤维织成替代传统送风管道、风阀、散流器、绝热材料等的送出风末端系统。
随着对布质风管送风原理的深入研究，布质风管的设计方法也日渐成熟，其中包括对布质风管管内沿程阻力的研究和计算。
关键词：布质风管布质风管系统纤维织物空气分布系统纤维织物空气分布器布风管布袋风管布风道布质风管系统在沿管长方向上还有由于摩擦阻力和局部阻力造成的压力损失。
因为压力损失与风速成正比关系，当气流沿管长方向风速越来越小时，阻力损失也不断下降。
与此同时，风管个标准件以及出风口也存在局部阻力损失。

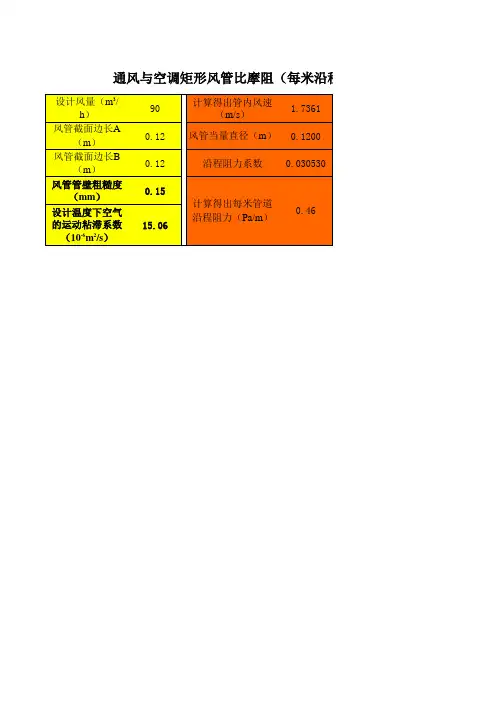

布质风管系统中以直管为主，系统中三通、弯头及变径很少，一般以沿程阻力损失为主，空气横断面形状不变的管道内流动时的沿程摩擦阻力按下式计算：——摩擦阻力系数；——风管内空气的平均流速，m/s；——空气的密度，kg/m3；——风管长度，m；——圆形风管直径（内径），m；摩擦阻力系数是一个不定值，它与空气在风管内的流动状态和风管管壁的粗糙度有关。
根据对纤维材料和布质风管系统的综合性研究得到摩擦阻力系数不大于0.024（铁皮风管大约0.019），由于布质风管风管延长度方向上都有送风孔，管内平均风速就是风管入口速度的1/2。
由此可见，布质风管风管的延程损失比传统铁皮风管要小的多。
部件局部压损计算当布质风管风管内气流通过弯头、变径、三通等等部件时，断面或流向发生了变化，同传统风管一样会产生相应的局部压力损失：Z：局部压力损失（pa）ξ：局部阻力系数（主要由试验测得，同传统风管中类似）ρ：空气密度（kg/m3）v：风速（m/s）为了减少布质风管系统的局部损失，我们通常进行一定的优化设计：1．综合多种因素选择管经，尽量降低管道内风速。
2．优化异形部件设计，避免流向改变过急、断面变化过快。
根据实际工程经验，我们总结出各种布质风管部件的局部阻力值（风速＝8m/s），如下表：弯头（曲率＝1）等径三通变径（渐缩角30度）静压箱10 pa 12 pa 3 pa 46 pa例如：某超市压损计算说明对于该超市，AHU 空调箱风量为36000CMH，选取编号AHU-14号空调箱系统，主管尺寸为2000*610mm，共有5支支管，支管管径为559mm。
