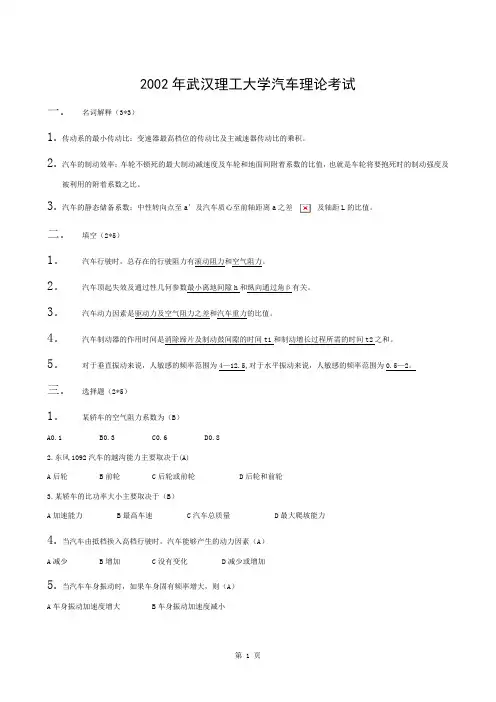

2002年武汉理工大学汽车理论考试一.名词解释(3*3)1.传动系的最小传动比:变速器最高档位的传动比及主减速器传动比的乘积。
2.汽车的制动效率:车轮不锁死的最大制动减速度及车轮和地面间附着系数的比值,也就是车轮将要抱死时的制动强度及被利用的附着系数之比。
3.汽车的静态储备系数:中性转向点至a’及汽车质心至前轴距离a之差及轴距L的比值。
二.填空(2*5)1.汽车行驶时,总存在的行驶阻力有滚动阻力和空气阻力。
2.汽车顶起失效及通过性几何参数最小离地间隙h和纵向通过角β有关。
3.汽车动力因素是驱动力及空气阻力之差和汽车重力的比值。
4.汽车制动器的作用时间是消除蹄片及制动鼓间隙的时间t1和制动增长过程所需的时间t2之和。
5.对于垂直振动来说,人敏感的频率范围为4—12.5,对于水平振动来说,人敏感的频率范围为0.5—2。
三.选择题(2*5)1.某轿车的空气阻力系数为(B)A0.1 B0.3 C0.6 D0.82.东风1092汽车的越沟能力主要取决于(A)A后轮B前轮C后轮或前轮D后轮和前轮3.某轿车的比功率大小主要取决于(B)A加速能力B最高车速C汽车总质量D最大爬坡能力4.当汽车由抵档换入高档行驶时,汽车能够产生的动力因素(A)A减少B增加C没有变化D减少或增加5.当汽车车身振动时,如果车身固有频率增大,则(A)A车身振动加速度增大B车身振动加速度减小C悬架动挠度增大D悬架动挠度减小四.判断(2*5)1.汽车制动器制动力总是等于地面制动力(×)2.汽车行驶时,发动机发出的功率始终等于滚动阻力,坡道阻力,加速阻力,空气阻力四项阻力之和(×)3.滑动附着系数出现在滑动率为15%到20%时(×)4.对于单横臂独立悬架:在小侧向加速度时,如汽车右转弯行驶,则车轮向右倾斜(√)5.对于车身,车轮振动系统,车身固有频率小于低的主频率(×)五.请说明确定汽车变速器头档传动比的方法?(6分)解析:确定最大传动比时,要考虑三方面的问题最大爬坡度,附着率以及最低稳定车速。

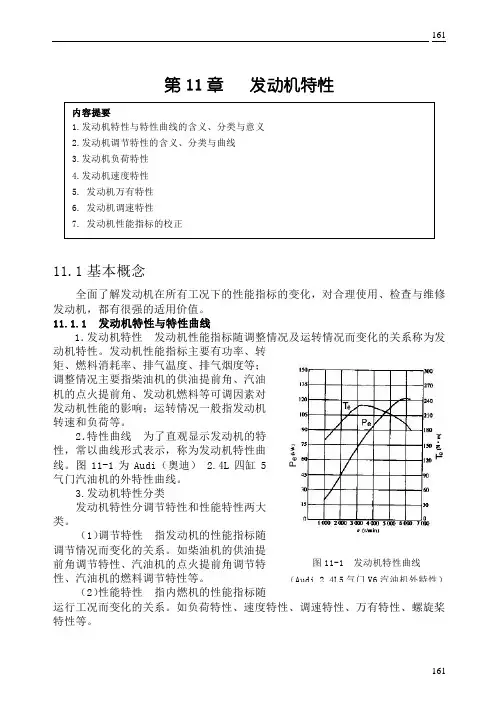

161161第11章 发动机特性11.1基本概念全面了解发动机在所有工况下的性能指标的变化,对合理使用、检查与维修发动机,都有很强的适用价值。

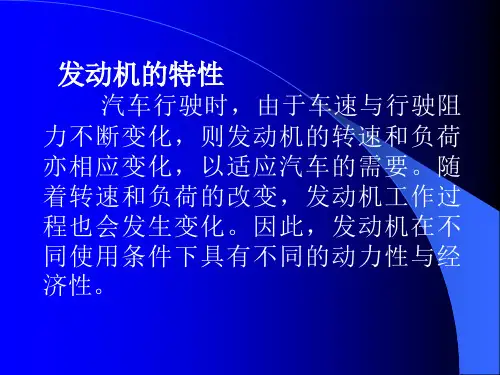

11.1.1 发动机特性与特性曲线1.发动机特性 发动机性能指标随调整情况及运转情况而变化的关系称为发动机特性。
发动机性能指标主要有功率、转矩、燃料消耗率、排气温度、排气烟度等;调整情况主要指柴油机的供油提前角、汽油机的点火提前角、发动机燃料等可调因素对发动机性能的影响;运转情况一般指发动机转速和负荷等。
2.特性曲线 为了直观显示发动机的特性,常以曲线形式表示,称为发动机特性曲线。
图11-1为Audi (奥迪) 2.4L 四缸5气门汽油机的外特性曲线。
3.发动机特性分类发动机特性分调节特性和性能特性两大类。
(1)调节特性 指发动机的性能指标随调节情况而变化的关系。
如柴油机的供油提前角调节特性、汽油机的点火提前角调节特性、汽油机的燃料调节特性等。
(2)性能特性 指内燃机的性能指标随运行工况而变化的关系。
如负荷特性、速度特性、调速特性、万有特性、螺旋桨特性等。
图11-1 发动机特性曲线 (Audi 2.4L5气门V6汽油机外特性)16216211.1.2 发动机特性的制取发动机特性需在专门的试验台(俗称发动机台架)上进行,图11-2显示了带水力测功器的试验台的基本组成。
它可以模拟发动机的实际工况,使其在要求的转速和负荷下工作,并可以同步测量发动机在各种工况下的功率、燃料消耗、废气排放、气缸压力等性能参数。
发动机特性试验,国家已有标准,需按有关标准,在规定的条件下进行。
11.2 发动机调节特性 发动机调节特性对发动机的正确调整、使用与维修关系密切,值得重视。
11.2.1 柴油机供油提前角调节特性它是指在发动机转速一定和油量控制机构(如喷油泵的供油拉杆)位置一定条件下,其功率、燃料消耗率等性能指标随供油提前角变化而变化的关系。
图11-3为柴油机供油提前角调节特性曲线。

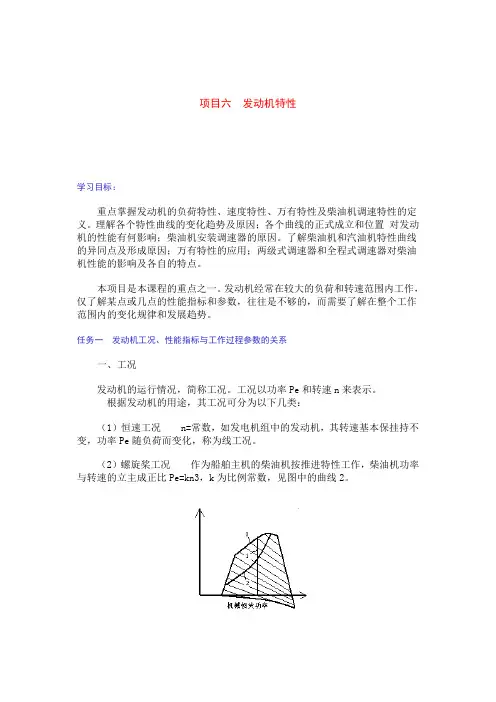

项目六发动机特性学习目标:重点掌握发动机的负荷特性、速度特性、万有特性及柴油机调速特性的定义。
理解各个特性曲线的变化趋势及原因;各个曲线的正式成立和位置对发动机的性能有何影响;柴油机安装调速器的原因。
了解柴油机和汽油机特性曲线的异同点及形成原因;万有特性的应用;两级式调速器和全程式调速器对柴油机性能的影响及各自的特点。
本项目是本课程的重点之一。
发动机经常在较大的负荷和转速范围内工作,仅了解某点或几点的性能指标和参数,往往是不够的,而需要了解在整个工作范围内的变化规律和发展趋势。
任务一发动机工况、性能指标与工作过程参数的关系一、工况发动机的运行情况,简称工况。
工况以功率Pe和转速n来表示。
根据发动机的用途,其工况可分为以下几类:(1)恒速工况 n=常数,如发电机组中的发动机,其转速基本保挂持不变,功率Pe随负荷而变化,称为线工况。
(2)螺旋桨工况作为船舶主机的柴油机按推进特性工作,柴油机功率与转速的立主成正比Pe=kn3,k为比例常数,见图中的曲线2。
(3)面工况汽车在运输作业时,发动机的功率Pe和转速n都在很大的范围内变化。
如图中阴影所示,曲线3中发动机在各种转速下所能发出的最大功率。
(4)点工况内燃机的转速n及功率P e均近似不变,如内燃机作为排灌动力。
二、发动机特性发动机性指标随着调整情况及运转工况变化而变化的关系称为发动特性,特性用曲线表示称为特性曲线。
其中随着调整情况而变化又称为调整特性。
发动机的性能特性包括负荷特性、速度特性、万有特性、空转特性等,速度特性又包括外特性和部分速度特性。
三、发动机性能指标与工作过程参数的关系发动机的有效指标P me、T tq、Pe、be、B与工作过程参数的关系如下列诸式:平均有效压力有效功率有效转矩燃油消耗率小时耗油量要了解上述指标随工况变化的情况,就必须分析ηv、ηi、ηm、α随工况的变化。
四、发动机功率标定根据国家标准CB1105.1─1987《内燃机台架性能试验方法》的规定,内燃机标定功率依不同用途分类如下:(1)15min功率适用于汽车、军用车辆、摩托车的发动机功率的标定。

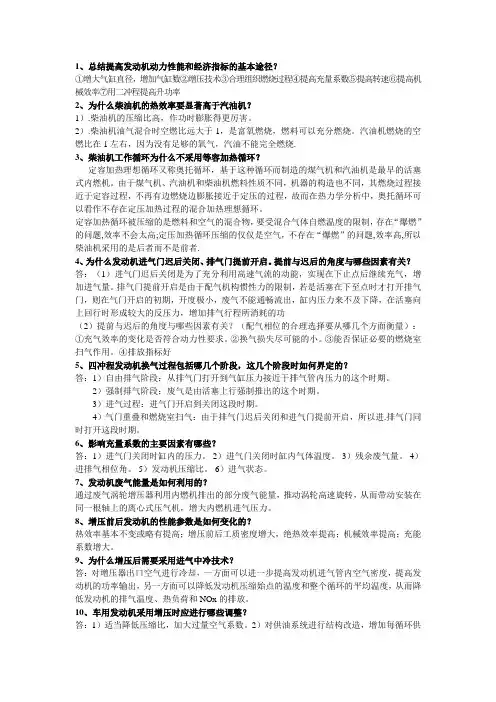

1、总结提高发动机动力性能和经济指标的基本途径?①增大气缸直径,增加气缸数②增压技术③合理组织燃烧过程④提高充量系数⑤提高转速⑥提高机械效率⑦用二冲程提高升功率2、为什么柴油机的热效率要显著高于汽油机?1).柴油机的压缩比高,作功时膨胀得更厉害。
2).柴油机油气混合时空燃比远大于1,是富氧燃烧,燃料可以充分燃烧。
汽油机燃烧的空燃比在1左右,因为没有足够的氧气,汽油不能完全燃烧.3、柴油机工作循环为什么不采用等容加热循环?定容加热理想循环又称奥托循环,基于这种循环而制造的煤气机和汽油机是最早的活塞式内燃机。
由于煤气机、汽油机和柴油机燃料性质不同,机器的构造也不同,其燃烧过程接近于定容过程,不再有边燃烧边膨胀接近于定压的过程,故而在热力学分析中,奥托循环可以看作不存在定压加热过程的混合加热理想循环。
定容加热循环被压缩的是燃料和空气的混合物,要受混合气体自燃温度的限制,存在“爆燃”的问题,效率不会太高;定压加热循环压缩的仅仅是空气,不存在“爆燃”的问题,效率高,所以柴油机采用的是后者而不是前者.4、为什么发动机进气门迟后关闭、排气门提前开启。
提前与迟后的角度与哪些因素有关?答:(1)进气门迟后关闭是为了充分利用高速气流的动能,实现在下止点后继续充气,增加进气量。
排气门提前开启是由于配气机构惯性力的限制,若是活塞在下至点时才打开排气门,则在气门开启的初期,开度极小,废气不能通畅流出,缸内压力来不及下降,在活塞向上回行时形成较大的反压力,增加排气行程所消耗的功(2)提前与迟后的角度与哪些因素有关?(配气相位的合理选择要从哪几个方面衡量):①充气效率的变化是否符合动力性要求。
②换气损失尽可能的小。
③能否保证必要的燃烧室扫气作用。
④排放指标好5、四冲程发动机换气过程包括哪几个阶段,这几个阶段时如何界定的?答:1)自由排气阶段:从排气门打开到气缸压力接近于排气管内压力的这个时期。
2)强制排气阶段:废气是由活塞上行强制推出的这个时期。

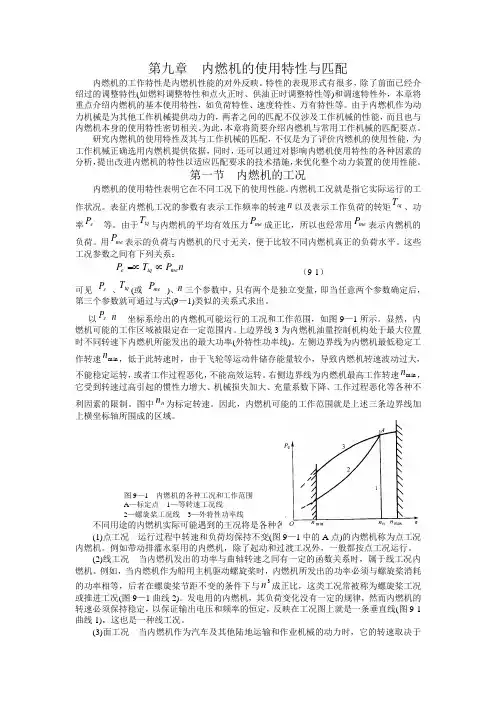

第九章 内燃机的使用特性与匹配内燃机的工作特性是内燃机性能的对外反映。
特性的表现形式有很多,除了前面已经介绍过的调整特性(如燃料调整特性和点火正时、供油正时调整特性等)和调速特性外,本章将重点介绍内燃机的基本使用特性,如负荷特性、速度特性、万有特性等。
由于内燃机作为动力机械是为其他工作机械提供动力的,两者之间的匹配不仅涉及工作机械的性能,而且也与内燃机本身的使用特性密切相关。
为此,本章将简要介绍内燃机与常用工作机械的匹配要点。
研究内燃机的使用特性及其与工作机械的匹配,不仅是为了评价内燃机的使用性能,为工作机械正确选用内燃机提供依据,同时,还可以通过对影响内燃机使用特性的各种因素的分析,提出改进内燃机的特性以适应匹配要求的技术措施,来优化整个动力装置的使用性能。
第一节 内燃机的工况内燃机的使用特性表明它在不同工况下的使用性能。
内燃机工况就是指它实际运行的工作状况。
表征内燃机工况的参数有表示工作频率的转速n 以及表示工作负荷的转矩tq T 、功率e P 等。
由于tq T 与内燃机的平均有效压力me P 成正比,所以也经常用me P 表示内燃机的负荷。
用me P 表示的负荷与内燃机的尺寸无关,便于比较不同内燃机真正的负荷水平。
这些工况参数之间有下列关系:n P T P m e tq e ∝=∝ (9-1)可见 e P 、tq T (或 me P )、n 三个参数中,只有两个是独立变量,即当任意两个参数确定后,第三个参数就可通过与式(9—1)类似的关系式求出。
以e P -n 坐标系绘出的内燃机可能运行的工况和工作范围,如图9—1所示。
显然,内燃机可能的工作区域被限定在一定范围内。
上边界线3为内燃机油量控制机构处于最大位置时不同转速下内燃机所能发出的最大功率(外特性功率线)。
左侧边界线为内燃机最低稳定工作转速min n ,低于此转速时,由于飞轮等运动件储存能量较小,导致内燃机转速波动过大,不能稳定运转,或者工作过程恶化,不能高效运转。
基于LabVIEW的发动机万有特性曲线建立施水娟;李文文【摘要】发动机万有特性图通常包括等油耗曲线和等功率曲线.采用LabVIEW 2011编程,先通过ActiveX控件读取Excel文件中的试验数据.然后构造曲面网格,利用Biharmonic Spline二维离散点插值方法拟合三维曲面.最后,采用Contour Line.vi绘制等高线水平可定义的等油耗曲线和等功率曲线(二维等高线图),并由三次样条插值得到的外特性曲线和坐标轴构成的多边形边界删除等油耗曲线和等功率曲线的界外点,成功建立万有特性曲线.【期刊名称】《微型机与应用》【年(卷),期】2016(035)015【总页数】4页(P14-17)【关键词】Excel读取;二维离散点插值;等高线图绘制;万有特性曲线【作者】施水娟;李文文【作者单位】南通职业大学汽车与交通工程学院,江苏南通226007;中国一汽无锡油泵油嘴研究所,江苏无锡214063【正文语种】中文【中图分类】U467.2发动机试验需要离线处理的数据包括负荷特性数据(功率、比油耗、气体排放、烟度等)、外特性数据(转速、扭矩、比油耗、烟度、排温、进气量、充气效率、空燃比等)、万有特性数据和其他相关试验数据。
万有特性曲线反映的是在不同发动机转速和负荷下的油耗率,主要包括等油耗曲线和等功率曲线,根据需要还可以画出等过量空气系数等曲线[1] 。
周广猛等人利用MATLAB及其拟合方法绘制了万有特性曲线[2]。
鉴于虚拟仪器技术在发动机测试领域的广泛应用,本文利用NI LabVIEW软件实现了发动机万有特性曲线的建立。
主要涉及了基于LabVIEW的试验数据读取、二维离散点的网格生成和曲面插值、外特性曲线的建立等内容,可作为发动机数据采集系统离线数据处理的子模块。
目前,大多数发动机台架保存的试验数据为Excel格式数据文件。
本文采用Excel 2007提供的Microsoft Excel 12.0 Object Library Version 1.6 ActiveX控件和LabVIEW编写的有限状态机来读取文件中的试验数据。
基于MATLAB基础上的发动机万有特性曲线的建立
杨丽娟;赵丹平
【期刊名称】《交通节能与环保》
【年(卷),期】2010(000)001
【摘要】发动机性能的好坏直接影响着整车运行的平顺性、安全性、稳定性等,要全面评价发动机性能,万有特性曲线则是一个很好的工具.万有特性曲线是以发动机转速为横坐标,以扭矩或平均有效压力为纵坐标,在坐标系内画出等燃油消耗率曲线和等功率曲线[1].绘制万有特性曲线的方法有很多种,MATLAB语言是其中之一.本文利用强大的MATLAB绘图工具,绘制了发动机的万有特性曲线,经分析,该方法是一个有效的精确度较高的方法.
【总页数】3页(P32-33,48)
【作者】杨丽娟;赵丹平
【作者单位】内蒙古工业大学,内蒙古,赤峰,010051;内蒙古工业大学,内蒙古,赤峰,010051
【正文语种】中文
【相关文献】
1.基于MATLAB的气动马达万有特性曲线绘制方法研究 [J], 曾鸣;王葆葆;张仕民;王文明
2.基于MATLAB语言的发动机万有特性曲线的绘制 [J], 黄美美;赵志伟;靳华磊;贾延涛;孙海鹏
3.基于MATLAB的发动机万有特性曲面拟合 [J], 黄风清
4.基于MATLAB的发动机万有特性曲线绘制方法 [J], 周广猛;郝志刚;刘瑞林;陈东;管金发;张春海
5.基于LabVIEW的发动机万有特性曲线建立 [J], 施水娟;李文文
因版权原因,仅展示原文概要,查看原文内容请购买。
