用MATLAB语言绘制发动机万有特性的两种方法

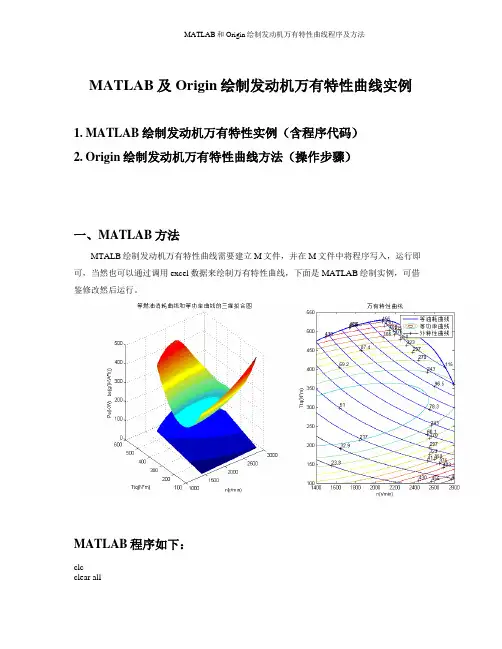

MATLAB及Origin绘制发动机万有特性曲线实例1.MATLAB绘制发动机万有特性实例（含程序代码）2.Origin绘制发动机万有特性曲线方法（操作步骤）一、MATLAB方法MTALB绘制发动机万有特性曲线需要建立M文件，并在M文件中将程序写入，运行即可，当然也可以通过调用excel数据来绘制万有特性曲线，下面是MATLAB绘制实例，可借鉴修改然后运行。

MATLAB程序如下：clcclear all%不同转速下的燃油消耗率与扭矩的曲线拟合be1=[222.8,220.4,232.4,228.5,227.8,232.6,248.5,245.9,272.4,329.7];Ttq1=[399.8,354.1,318.5,278.1,236.2,203.6,185.3,157.2,117.2,80.8];T1=80:320/9:400;%转换矩阵格式Be1=interp1(Ttq1,be1,T1,'spline');%n=1400r/min时燃油消耗率与扭矩的曲线拟合be2=[222.0,221.7,235.4,226.5,230.5,236.8,249.1,276.1,407.9,487.0];Ttq2=[409.1,365.7,328.3,284.1,243.7,203.2,164.3,123.9,83.5,39.7];T2=39:371/9:410;Be2=interp1(Ttq2,be2,T2,'spline');be3=[226.0,225.3,226.4,233.9,242.1,283.3,253.9,271.4,323.5,468.6];Ttq3=[408.3,368.3,328.3,289.0,244.4,208.8,167.7,132.1,89.5,46.1];T3=46:363/9:409;Be3=interp1(Ttq3,be3,T3,'spline');be4=[206.5,231.1,231.1,233.0,242.0,244.9,265.0,299.8,398.0,596.8];Ttq4=[425.6,380.3,332.7,290.9,244.4,205.1,160.2,114.5,68.8,30.7];T4=30:396/9:426;Be4=interp1(Ttq4,be4,T4,'spline');be5=[234.7,259.8,235.5,237.6,242.8,292.3,277.9,308.7,396.2,605.9];Ttq5=[420.7,379.6,334.6,291.6,244.4,202.8,157.5,116.0,74.1,37.8];T5=37:384/9:421;Be5=interp1(Ttq5,be5,T5,'spline');be6=[174.2,242.2,252.1,287.4,253.6,263.6,290.6,316.8,378.0,518.8];Ttq6=[404.6,360.5,322.7,283.0,243.3,205.5,162.1,124.7,86.8,52.4];T6=52:353/9:405;Be6=interp1(Ttq6,be6,T6,'spline');be7=[256.9,253.7,253.5,260.0,303.8,280.7,300.6,346.6,435.6,812.9];Ttq7=[378.0,344.7,310.3,264.3,226.1,186.8,154.2,115.3,76.3,34.1];T7=34:344/9:378;Be7=interp1(Ttq7,be7,T7,'spline');be8=[257.9,295.3,282.4,288.7,301.9,329.7,357.0,475.4,580.3,1080.1];Ttq8=[315.6,275.5,242.5,210.3,178.5,145.6,118.6,72.6,52.8,22.4];T8=22:294/9:316;Be8=interp1(Ttq8,be8,T8,'spline');B=[Be1';Be2';Be3';Be4';Be5';Be6';Be7';Be8'];N=[1400*ones(10,1);1600*ones(10,1);1800*ones(10,1);2000*ones(10,1);2200*ones(10,1);2400*ones (10,1);2600*ones(10,1);2800*ones(10,1)];Ttqn=[T1';T2';T3';T4';T5';T6';T7';T8'];G=[ones(80,1),N,Ttqn,N.^2,N.*Ttqn,Ttqn.^2];A=G\B;%A为6*1矩阵[n,Ttq]=meshgrid(1400:2800,100:600);%生成n-Ttq平面上的自变量“格点”矩阵be=A(1)+n.*A(2)++Ttq*A(3)+n.^2*A(4)+n.*Ttq*A(5)+Ttq.^2*A(6);Pe=Ttq.*n/9550;%外特性实验数据拟合Nw=[1403,1597,1797,1986,2102,2199,2303,2400,2507,2598,2700,2802]; Ttqw=[474,497,515,526,528.8,522.8,509.5,492.2,471.2,448.4,408.3,357.4]; n0=1400:2800;Ttqw_N=interp1(Nw,Ttqw,n0,'spline');h=repmat(Ttqw_N,501,1);ii=find(Ttq>h);%确定超出边界的“格点”下标be(ii)=NaN;%强制为非数Pe(ii)=NaN;%强制为非数%绘制等燃油消耗率曲线和等功率曲线三维拟合图subplot(1,2,1);mesh(n,Ttq,be);hold on;mesh(n,Ttq,Pe);axis([1000,3000,100,600,0,500]);hold on;xlabel('n(r/min)')ylabel('Ttq(N*m)')zlabel('Pe(KW) be(g/(KW*h))')title('等燃油消耗曲线和等功率曲线的三维拟合图')%绘制边界线(外特性曲线)subplot(1,2,2);plot(n0,Ttqw_N,'LineWidth',2);axis([1400,2800,100,550]);xlabel('n(r/min)');ylabel('Ttq(N*m)');title('万有特性曲线');hold on;%绘制等油耗率曲线的二维图B=contour(n,Ttq,be,11);%画等位线，并给出标识数据clabel(B);%把“等位值”沿等位线随机标识hold on;%绘制等功率曲线的二维图P=contour(n,Ttq,Pe,11);%画等位线，并给出标识数据clabel(P);%把“等位值”沿等位线随机标识legend('等油耗曲线','等功率曲线','外特性曲线')hold off二、Origin方法用origin软件绘制发动机万有特性曲线方法一、万有特性数据输入在excel中整理好发动机万有特性数据，主要包括发动机转速、扭矩、燃油消耗率及功率数据。

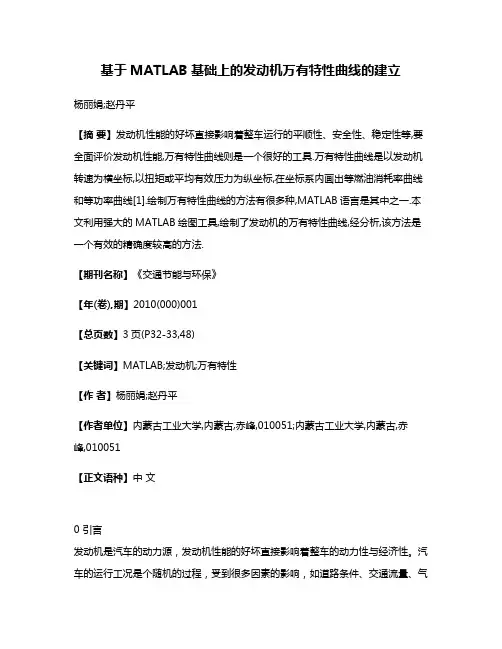

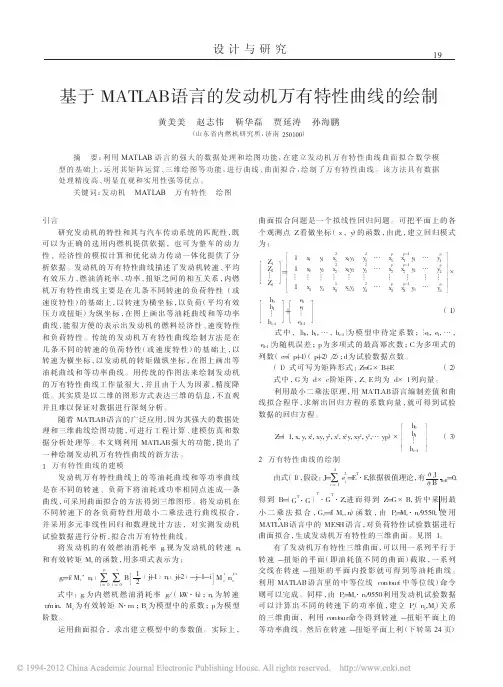

基于MATLAB基础上的发动机万有特性曲线的建立杨丽娟;赵丹平【摘要】发动机性能的好坏直接影响着整车运行的平顺性、安全性、稳定性等,要全面评价发动机性能,万有特性曲线则是一个很好的工具.万有特性曲线是以发动机转速为横坐标,以扭矩或平均有效压力为纵坐标,在坐标系内画出等燃油消耗率曲线和等功率曲线[1].绘制万有特性曲线的方法有很多种,MATLAB语言是其中之一.本文利用强大的MATLAB绘图工具,绘制了发动机的万有特性曲线,经分析,该方法是一个有效的精确度较高的方法.【期刊名称】《交通节能与环保》【年(卷),期】2010(000)001【总页数】3页(P32-33,48)【关键词】MATLAB;发动机;万有特性【作者】杨丽娟;赵丹平【作者单位】内蒙古工业大学,内蒙古,赤峰,010051;内蒙古工业大学,内蒙古,赤峰,010051【正文语种】中文0 引言发动机是汽车的动力源，发动机性能的好坏直接影响着整车的动力性与经济性。

汽车的运行工况是个随机的过程，受到很多因素的影响，如道路条件、交通流量、气候条件以及汽车自身技术性能的变化等等。

在所有的运行工况下，发动机都应能够与传动系实现最佳匹配，以使整车动力性、经济性、排放性和噪声污染等方面均处于最佳状态。

然而，对发动机性能的分析与研究是保证整车性能达到最佳的重要前提。

MATLAB语言是一个功能强大的仿真软件，可以完成复杂的数学运算，实现对动态系统的建模仿真等，在工程计算中应用非常广泛。

本文利用MATLAB的强大的绘图功能，建立了发动机的输出转矩模型、油耗模型及万有特性曲线。

通过输出转矩模型，由当前发动机节气门开度及转速既可得到与之相对应的发动机的转出转矩，从而为分析发动机性能奠定基础；发动机油耗模型反应了其有效燃油消耗率与转速和转矩之间的关系，发动机在不同工况下运行时，由此模型既可得到不同工况下发动机的比油耗，从而为分析整车燃油经济性提供数据支持；万有特性曲线是在由发动机转速和转矩构成的坐标系内，绘制出等油耗曲线、等功率曲线、外特性曲线等，通过万有特性曲线既可较全面地了解发动机在不同工况下的性能指标。

%不同转速下的燃油消耗率与扭矩的曲线拟合clear allbe仁[222.8,220.4,232.4,228.5,227.8,232.6,248.5,245.9,272.4,329.7];Ttq仁[399.8,354.1,318.5,278.1,236.2,203.6,185.3,157.2,117.2,80.8];T1=80:320/9:400;%转换矩阵格式Be仁in terp1(Ttq1,be1,T1,'spli ne');% n=1400r/mi n 时燃油消耗率与扭矩的曲线拟合be2=[222.0,221.7,235.4,226.5,230.5,236.8,249.1,276.1,407.9,487.0];Ttq2=[409.1,365.7,328.3,284.1,243.7,203.2,164.3,123.9,83.5,39.7];T2=39:371/9:410;Be2=i nterp1(Ttq2,be2,T2,'spl in e');be3=[226.0,225.3,226.4,233.9,242.1,283.3,253.9,271.4,323.5,468.6];Ttq3=[408.3,368.3,328.3,289.0,244.4,208.8,167.7,132.1,89.5,46.1];T3=46:363/9:409;Be3=i nterp1(Ttq3,be3,T3,'spl in e');be4=[206.5,231.1,231.1,233.0,242.0,244.9,265.0,299.8,398.0,596.8];Ttq4=[425.6,380.3,332.7,290.9,244.4,205.1,160.2,114.5,68.8,30.7];T4=30:396/9:426;Be4=i nterp1(Ttq4,be4,T4,'spl in e');be5=[234.7,259.8,235.5,237.6,242.8,292.3,277.9,308.7,396.2,605.9];Ttq5=[420.7,379.6,334.6,291.6,244.4,202.8,157.5,116.0,74.1,37.8];T5=37:384/9:421;Be5=i nterp1(Ttq5,be5,T5,'spl in e');be6=[174.2,242.2,252.1,287.4,253.6,263.6,290.6,316.8,378.0,518.8];Ttq6=[404.6,360.5,322.7,283.0,243.3,205.5,162.1,124.7,86.8,52.4];T6=52:353/9:405;Be6=i nterp1(Ttq6,be6,T6,'spl in e');be7=[256.9,253.7,253.5,260.0,303.8,280.7,300.6,346.6,435.6,812.9];Ttq7=[378.0,344.7,310.3,264.3,226.1,186.8,154.2,115.3,76334.1];T7=34:344/9:378;Be7=i nterp1(Ttq7,be7,T7,'spl in e');be8=[257.9,295.3,282.4,288.7,301.9,329.7,357.0,475.4,580.3,1080.1];Ttq8=[315.6,275.5,242.5,210.3,178.5,145.6,118.6,72.6,52.8,22.4];T8=22:294/9:316;Be8=i nterp1(Ttq8,be8,T8,'spl in e');B=[Be1';Be2';Be3';Be4';Be5';Be6';Be7';Be8'];N=[1400*o nes(10,1);1600*o nes(10,1);1800*o nes(10,1);2000*o nes(10,1);2200* on es(10,1);2400*o nes(10,1);2600*o nes(10,1);2800*o nes(10,1)];Ttq n=[T1';T2';T3';T4';T5';T6';T7';T8'];G=[o nes(80,1),N,Ttq n,N.A2,N.*Tt qn ,Ttq n. A2];A=G\B;%A 为6*1 矩阵[n,Ttq]=meshgrid(1400:2800,100:600);% 生成n-Ttq 平面上的自变量“格点”矩阵be=A(1)+n. *A (2)++Ttq*A(3)+n.A2*A(4)+n.*Ttq*A(5)+Ttq.A2*A(6);Pe=Ttq.* n/9550;%外特性实验数据拟合Nw=[1403,1597,1797,1986,2102,2199,2303,2400,2507,2598,2700,2802];Ttqw=[474,497,515,526,528.8,522.8,509.5,492.2,471.2,448.4,408.3,357.4]; n0=1400:2800; Ttqw_N=i nterp1(Nw,Ttqw ,n 0,'spli ne');h=repmat(Ttqw_N,501,1);ii=find(Ttq>h);%确定超出边界的“格点”下标be(ii)=NaN;%强制为非数Pe(ii)=NaN;%强制为非数%绘制等燃油消耗率曲线和等功率曲线三维拟合图subplot(1,2,1);mesh( n, Ttq,be);hold on;mesh( n,Ttq,Pe);axis([1000,3000,100,600,0,500]);hold on;xlabel(' n(r/mi n)')ylabel('Ttq(N*m)')zlabel('Pe(KW) be(g/(KW*h))')title('等燃油消耗曲线和等功率曲线的三维拟合图')%绘制边界线(外特性曲线)subplot(1,2,2);plot( nO,Ttqw_N,'Li neWidth',2);axis([1400,2800,100,550]);xlabel(' n(r/mi n)');ylabel('Ttq(N*m)');title('万有特性曲线');hold on;%绘制等油耗率曲线的二维图B=contour(n,Ttq,be,11);%画等位线，并给出标识数据clabel(B);%把“等位值”沿等位线随机标识hold on;%绘制等功率曲线的二维图P=contour(n,Ttq,Pe,11);%画等位线，并给出标识数据clabel(P);%把“等位值”沿等位线随机标识lege nd('等油耗曲线','等功率曲线','外特性曲线')hold off。

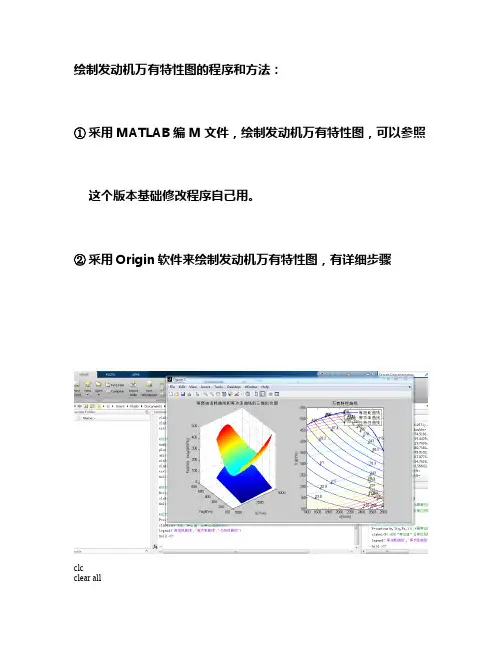

绘制发动机万有特性图的程序和方法：①采用MATLAB编M文件，绘制发动机万有特性图，可以参照这个版本基础修改程序自己用。

②采用Origin软件来绘制发动机万有特性图，有详细步骤clcclear all%不同转速下的燃油消耗率与扭矩的曲线拟合clear allbe1=[222.8,220.4,232.4,228.5,227.8,232.6,248.5,245.9,272.4,329.7];Ttq1=[399.8,354.1,318.5,278.1,236.2,203.6,185.3,157.2,117.2,80.8];T1=80:320/9:400;%转换矩阵格式Be1=interp1(Ttq1,be1,T1,'spline');%n=1400r/min时燃油消耗率与扭矩的曲线拟合be2=[222.0,221.7,235.4,226.5,230.5,236.8,249.1,276.1,407.9,487.0];Ttq2=[409.1,365.7,328.3,284.1,243.7,203.2,164.3,123.9,83.5,39.7];T2=39:371/9:410;Be2=interp1(Ttq2,be2,T2,'spline');be3=[226.0,225.3,226.4,233.9,242.1,283.3,253.9,271.4,323.5,468.6];Ttq3=[408.3,368.3,328.3,289.0,244.4,208.8,167.7,132.1,89.5,46.1];T3=46:363/9:409;Be3=interp1(Ttq3,be3,T3,'spline');be4=[206.5,231.1,231.1,233.0,242.0,244.9,265.0,299.8,398.0,596.8];Ttq4=[425.6,380.3,332.7,290.9,244.4,205.1,160.2,114.5,68.8,30.7];T4=30:396/9:426;Be4=interp1(Ttq4,be4,T4,'spline');be5=[234.7,259.8,235.5,237.6,242.8,292.3,277.9,308.7,396.2,605.9];Ttq5=[420.7,379.6,334.6,291.6,244.4,202.8,157.5,116.0,74.1,37.8];T5=37:384/9:421;Be5=interp1(Ttq5,be5,T5,'spline');be6=[174.2,242.2,252.1,287.4,253.6,263.6,290.6,316.8,378.0,518.8];Ttq6=[404.6,360.5,322.7,283.0,243.3,205.5,162.1,124.7,86.8,52.4];T6=52:353/9:405;Be6=interp1(Ttq6,be6,T6,'spline');be7=[256.9,253.7,253.5,260.0,303.8,280.7,300.6,346.6,435.6,812.9];Ttq7=[378.0,344.7,310.3,264.3,226.1,186.8,154.2,115.3,76.3,34.1];T7=34:344/9:378;Be7=interp1(Ttq7,be7,T7,'spline');be8=[257.9,295.3,282.4,288.7,301.9,329.7,357.0,475.4,580.3,1080.1];Ttq8=[315.6,275.5,242.5,210.3,178.5,145.6,118.6,72.6,52.8,22.4];T8=22:294/9:316;Be8=interp1(Ttq8,be8,T8,'spline');B=[Be1';Be2';Be3';Be4';Be5';Be6';Be7';Be8'];N=[1400*ones(10,1);1600*ones(10,1);1800*ones(10,1);2000*ones(10,1);2200*ones(10,1);2400*ones (10,1);2600*ones(10,1);2800*ones(10,1)];Ttqn=[T1';T2';T3';T4';T5';T6';T7';T8'];G=[ones(80,1),N,Ttqn,N.^2,N.*Ttqn,Ttqn.^2];A=G\B;%A为6*1矩阵[n,Ttq]=meshgrid(1400:2800,100:600);%生成n-Ttq平面上的自变量“格点”矩阵be=A(1)+n.*A(2)++Ttq*A(3)+n.^2*A(4)+n.*Ttq*A(5)+Ttq.^2*A(6);Pe=Ttq.*n/9550;%外特性实验数据拟合Nw=[1403,1597,1797,1986,2102,2199,2303,2400,2507,2598,2700,2802]; Ttqw=[474,497,515,526,528.8,522.8,509.5,492.2,471.2,448.4,408.3,357.4]; n0=1400:2800;Ttqw_N=interp1(Nw,Ttqw,n0,'spline');h=repmat(Ttqw_N,501,1);ii=find(Ttq>h);%确定超出边界的“格点”下标be(ii)=NaN;%强制为非数Pe(ii)=NaN;%强制为非数%绘制等燃油消耗率曲线和等功率曲线三维拟合图subplot(1,2,1);mesh(n,Ttq,be);hold on;mesh(n,Ttq,Pe);axis([1000,3000,100,600,0,500]);hold on;xlabel('n(r/min)')ylabel('Ttq(N*m)')zlabel('Pe(KW) be(g/(KW*h))')title('等燃油消耗曲线和等功率曲线的三维拟合图')%绘制边界线(外特性曲线)subplot(1,2,2);plot(n0,Ttqw_N,'LineWidth',2);axis([1400,2800,100,550]);xlabel('n(r/min)');ylabel('Ttq(N*m)');title('万有特性曲线');hold on;%绘制等油耗率曲线的二维图B=contour(n,Ttq,be,11);%画等位线，并给出标识数据clabel(B);%把“等位值”沿等位线随机标识hold on;%绘制等功率曲线的二维图P=contour(n,Ttq,Pe,11);%画等位线，并给出标识数据clabel(P);%把“等位值”沿等位线随机标识legend('等油耗曲线','等功率曲线','外特性曲线')hold off用origin软件绘制发动机万有特性曲线方法一、万有特性数据输入在excel中整理好发动机万有特性数据，主要包括发动机转速、扭矩、燃油消耗率及功率数据。

MTLAB绘制发动机万有特性MAP详细程序采用MATLAB来绘制发动机MAP，通过附表1和2，将这两个表放在同一个根目录下，并编写M文件（见后面附录程序），将M文件跟附表1和2同时放在同一个不带中文的根目录下，点击运行即可。

详细绘图程序见附录。

附表1：转速扭矩燃油消耗率2500 613 221.662501 549.4 222.472500 484.3 221.462500 401.8 227.392499 300.3 242.942500 205.5 272.412498 99.1 375.582300 649.9 212.042300 578.8 212.76附表2：1168 408.821200 477.51337 5001485 514.481500 5731543 618.921401 749.821600 716.251656 749.71760 759.661885 759.952000 5001．将附表1粘贴到Excel中，并将Excel名称更改为12.xlsx文件，并将该12.xlsx 文件存放在E盘根目录下，即E:\12.xlsx2．将附表2粘贴到另外一个Excel中，并将Excel名称更改为hua.xlsx文件，并将hua.xlsx文件存放在E盘根目录下，即E:\hua.xlsx3．在MTLAB中点击File，New，Scrip新建一个M文件4. 将附录后的程序粘贴进去后点击运行，即可生成发动机MAP图。

附录程序：（注意：程序和两个Excel存放在同一个跟目录，因为程序会调用者两张表格）clearclcA=xlsread('E:\12.xlsx');%%%表示12.xlsx文件存放在E盘根目录下x=A(:,1);y=A(:,2);z=A(:,3);xi=(linspace(min(x),max(x),100));size(xi)%%%% linspace是Matlab中的一个指令，用于产生x1,x2之间的N点行矢量。

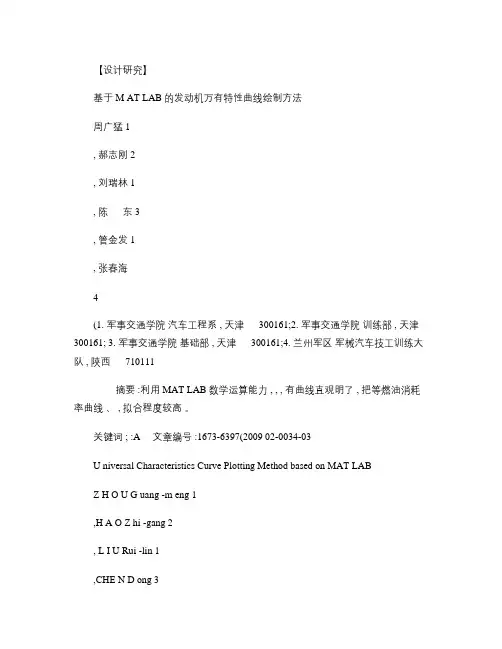

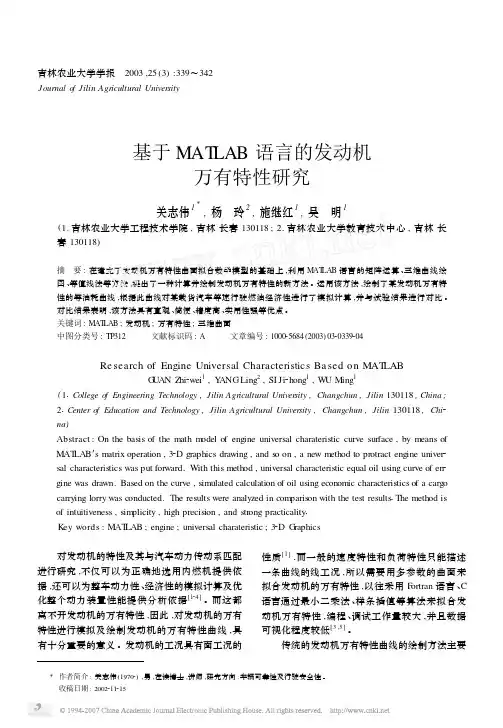

【设计研究】基于 M AT LAB 的发动机万有特性曲线绘制方法周广猛 1, 郝志刚 2, 刘瑞林 1, 陈东 3, 管金发 1, 张春海4(1. 军事交通学院汽车工程系 , 天津 300161;2. 军事交通学院训练部 , 天津300161; 3. 军事交通学院基础部 , 天津 300161;4. 兰州军区军械汽车技工训练大队 , 陕西 710111摘要 :利用 MAT LAB 数学运算能力 , , , 有曲线直观明了 , 把等燃油消耗率曲线、 , 拟合程度较高。

关键词 ; :A文章编号 :1673-6397(2009 02-0034-03U niversal Characteristics Curve Plotting Method based on MAT LABZ H O U G uang -m eng 1,H A O Z hi -gang 2, L I U Rui -lin 1,CHE N D ong 3,G U A N Jin -fa 1,Z H A NG Chun -hai 4(1. Autom obile Engineering Department , Academy of Military T ransportation , T ianjin 300161,China ;2. T raining Department ,Academy of Military T ransportation , T ianjin 300161,China ;3. G eneral C ourse Department , Academy of Military T ransportation , T ianjin 300161,China ;4. Ordnance Mechanic T raining Brigade , Lan Zhou Theater , X i ’ an 710111,China Abstract :Taking advantage of MAT LAB mathematic operation , data from engine characteristic test was processed , the method is sim ple and credible , The universal characteristics curve plotted is intuitionistic and perspicuous ,and was in g ood fit with data g ot in test.K ey Words :MATLAB ;Universal Characteristics Curve ;Plot作者简介 :周广猛 (1984- , 男 , 山东邹城人 , 在读硕士研究生 , 主要研究方向为动力机械特殊环境适应性。

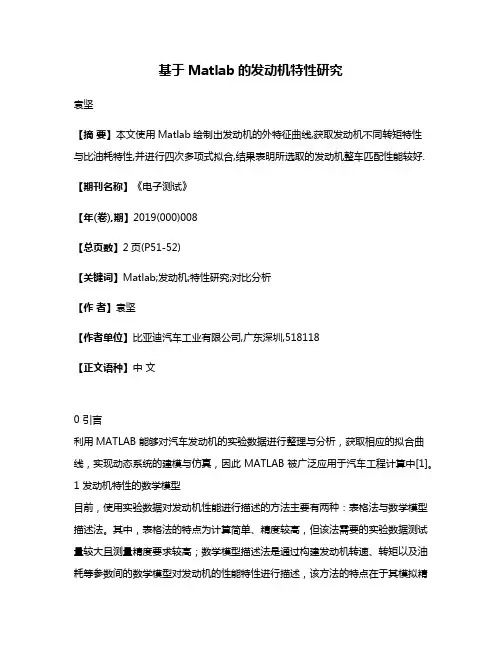

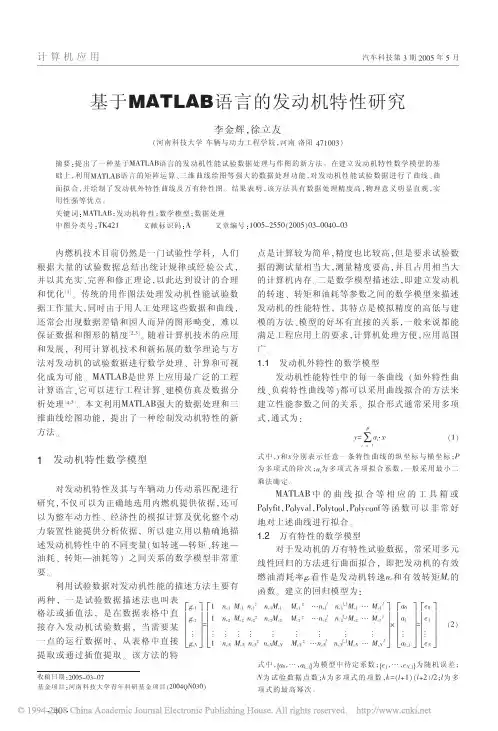

基于Matlab的发动机特性研究袁坚【摘要】本文使用Matlab绘制出发动机的外特征曲线,获取发动机不同转矩特性与比油耗特性,并进行四次多项式拟合,结果表明所选取的发动机整车匹配性能较好.【期刊名称】《电子测试》【年(卷),期】2019(000)008【总页数】2页(P51-52)【关键词】Matlab;发动机;特性研究;对比分析【作者】袁坚【作者单位】比亚迪汽车工业有限公司,广东深圳,518118【正文语种】中文0 引言利用MATLAB 能够对汽车发动机的实验数据进行整理与分析，获取相应的拟合曲线，实现动态系统的建模与仿真，因此MATLAB被广泛应用于汽车工程计算中[1]。

1 发动机特性的数学模型目前，使用实验数据对发动机性能进行描述的方法主要有两种：表格法与数学模型描述法。

其中，表格法的特点为计算简单、精度较高，但该法需要的实验数据测试量较大且测量精度要求较高；数学模型描述法是通过构建发动机转速、转矩以及油耗等参数间的数学模型对发动机的性能特性进行描述，该方法的特点在于其模拟精度高低取决于建模的方法，因此该方法的应用范围更广[2]。

1.1 发动机外特性的数学模型关于发动机的外特性可以借助曲线拟合的方法来构建相关性能参数之间的关系，拟合形式多使用多项式，其中拟合通式如下：式中：y——任意一条特征曲线的纵坐标；x——任意一条特征曲线的横坐标；P——多项式的阶次；Ai——多项式拟合系数，一般通过最下二乘法确定。

Matlab中曲线拟合等相应的工具箱或Polyfit、Polyval、Polytool、Polyconf等函数均可对上述曲线拟合。

1.2 万有特性的数学模型发动机的万有特性常使用多元回归方程拟合，将发动机的有效燃油消耗率ge看成转速ne与有效转矩Me的函数，回归模型如下：式中：{a0...ak-1}——模型中待定系数；{e1...aN-1}——随机误差；N——实验数据点数；K——多项式项数（k=（l+1）（l+2）/2，l 为多项式最高幂次）。

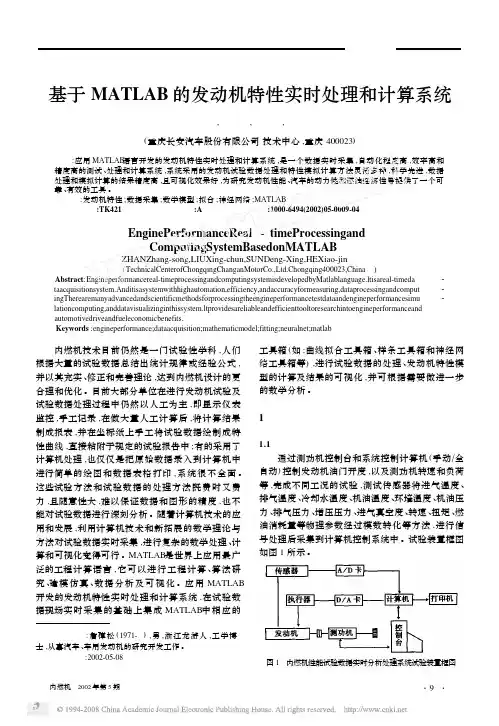

MATLAB曲线拟合工具箱在发动机特性拟合中的应用摘要：详细介绍了MA TLAB的曲线拟合工具箱（Curve Fitting Toolbox）的GUI交互式图形界面和函数调用两种方式的使用方法，并以某柴油发动机稳态工况下的试验数据绘制万有特性图为例，介绍了利用曲线拟合工具箱进行曲面拟合的步骤和方法，并给出了关键代码。

对拟合结果的数理统计校验表明，拟合结果完全符合要求。

结果表明，MA TLAB的曲线拟合工具箱为发动机特性的曲面拟合提供了极大的便利。

主题词：发动机特性，曲面拟合，多元回归，曲线拟合工具箱中图分类号: TK421 文献标识码：AApplication of MATLAB Curve Fitting Toolbox on Engine Characteristic Maps FittingAbstract：The usage of MATLAB Curve Fitting Toolbox GUI mode and function mode is detailed introduced. The procedures and method of surface fitting employ Curve Fitting Toolbox are demonstrated with the universal characteristic map plotting of a diesel engine steady state test data. Key codes are provided also. The statistics results show that the fitting accuracy is very high. The results prove that MATLAB Curve Fitting Toolbox can provide much convenience to the surface fitting of engine characteristics.Key Words：Engine Characteristic Map, Surface Fitting, Multiple Regression, Curve Fitting Toolbox引言根据发动机稳态工况下的性能试验数据绘制转速特性、负荷特性和万有特性曲线的过程较为繁琐，工作量较大，目前一般应用计算机编制程序对大量的试验数据进行处理，从而得到万有特性曲线[1] ;尤其是MA TLAB 软件，因其强大的数值计算和绘图功能，越来越广泛的被应用于发动机万有特性的研究[2,3,4]。

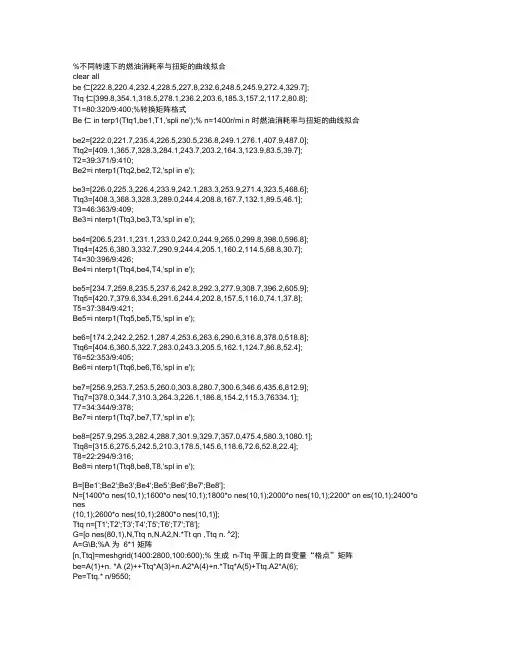

%不同转速下的燃油消耗率与扭矩的曲线拟合clear allbe1=[222.8,220.4,232.4,228.5,227.8,232.6,248.5,245.9,272.4,329.7];Ttq1=[399.8,354.1,318.5,278.1,236.2,203.6,185.3,157.2,117.2,80.8];T1=80:320/9:400; %转换矩阵格式Be1=interp1(Ttq1,be1,T1,'spline'); %n=1400r/min时燃油消耗率与扭矩的曲线拟合be2=[222.0,221.7,235.4,226.5,230.5,236.8,249.1,276.1,407.9,487.0];Ttq2=[409.1,365.7,328.3,284.1,243.7,203.2,164.3,123.9,83.5,39.7];T2=39:371/9:410;Be2=interp1(Ttq2,be2,T2,'spline');be3=[226.0,225.3,226.4,233.9,242.1,283.3,253.9,271.4,323.5,468.6];Ttq3=[408.3,368.3,328.3,289.0,244.4,208.8,167.7,132.1,89.5,46.1];T3=46:363/9:409;Be3=interp1(Ttq3,be3,T3,'spline');be4=[206.5,231.1,231.1,233.0,242.0,244.9,265.0,299.8,398.0,596.8];Ttq4=[425.6,380.3,332.7,290.9,244.4,205.1,160.2,114.5,68.8,30.7];T4=30:396/9:426;Be4=interp1(Ttq4,be4,T4,'spline');be5=[234.7,259.8,235.5,237.6,242.8,292.3,277.9,308.7,396.2,605.9];Ttq5=[420.7,379.6,334.6,291.6,244.4,202.8,157.5,116.0,74.1,37.8];T5=37:384/9:421;Be5=interp1(Ttq5,be5,T5,'spline');be6=[174.2,242.2,252.1,287.4,253.6,263.6,290.6,316.8,378.0,518.8];Ttq6=[404.6,360.5,322.7,283.0,243.3,205.5,162.1,124.7,86.8,52.4];T6=52:353/9:405;Be6=interp1(Ttq6,be6,T6,'spline');be7=[256.9,253.7,253.5,260.0,303.8,280.7,300.6,346.6,435.6,812.9];Ttq7=[378.0,344.7,310.3,264.3,226.1,186.8,154.2,115.3,76.3,34.1];T7=34:344/9:378;Be7=interp1(Ttq7,be7,T7,'spline');be8=[257.9,295.3,282.4,288.7,301.9,329.7,357.0,475.4,580.3,1080.1];Ttq8=[315.6,275.5,242.5,210.3,178.5,145.6,118.6,72.6,52.8,22.4];T8=22:294/9:316;Be8=interp1(Ttq8,be8,T8,'spline');B=[Be1';Be2';Be3';Be4';Be5';Be6';Be7';Be8'];N=[1400*ones(10,1);1600*ones(10,1);1800*ones(10,1);2000*ones(10,1);2200*ones(10,1);2400*ones (10,1);2600*ones(10,1);2800*ones(10,1)];Ttqn=[T1';T2';T3';T4';T5';T6';T7';T8'];G=[ones(80,1),N,Ttqn,N.^2,N.*Ttqn,Ttqn.^2];A=G\B; %A为6*1矩阵[n,Ttq]=meshgrid(1400:2800,100:600); %生成n-Ttq平面上的自变量“格点”矩阵be=A(1)+n.*A(2)++Ttq*A(3)+n.^2*A(4)+n.*Ttq*A(5)+Ttq.^2*A(6); %501×1401Pe=Ttq.*n/9550; %501×1401%外特性实验数据拟合Nw=[1403,1597,1797,1986,2102,2199,2303,2400,2507,2598,2700,2802]; Ttqw=[474,497,515,526,528.8,522.8,509.5,492.2,471.2,448.4,408.3,357.4]; n0=1400:2800;Ttqw_N=interp1(Nw,Ttqw,n0,'spline');h=repmat(Ttqw_N,501,1); % 501×1401矩阵ii=find(Ttq>h); %确定超出边界的“格点”下标 %155109×1be(ii)=NaN; %强制为非数Pe(ii)=NaN; %强制为非数%绘制等燃油消耗率曲线和等功率曲线三维拟合图subplot(1,2,1);mesh(n,Ttq,be);hold on;mesh(n,Ttq,Pe);axis([1000,3000,100,600,0,500]);hold on;xlabel('n(r/min)')ylabel('Ttq(N*m)')zlabel('Pe(KW) be(g/(KW*h))')title('等燃油消耗曲线和等功率曲线的三维拟合图')%绘制边界线(外特性曲线)subplot(1,2,2);plot(n0,Ttqw_N,'LineWidth',2);axis([1400,2800,100,550]);xlabel('n(r/min)');ylabel('Ttq(N*m)');title('万有特性曲线');hold on;%绘制等油耗率曲线的二维图B=contour(n,Ttq,be,11); %画等位线，并给出标识数据clabel(B); %把“等位值”沿等位线随机标识hold on;%绘制等功率曲线的二维图P=contour(n,Ttq,Pe,11); %画等位线，并给出标识数据clabel(P); %把“等位值”沿等位线随机标识legend('等油耗曲线','等功率曲线','外特性曲线')hold off%利用mesh作原始曲面N=3500:500:8000;T=1.3:-1.2/6:0.1;B=xlsread('F:\Matlab\RanJia.xls','revise5');%mesh(N,T,B)%colormap;%colorbar;%xlabel('转速n/ r*min^-^1'), ylabel('p平均有效压力/ Mpa'), zlabel('燃油消耗率z/ kg/(kw*h)')%hidden off 透明网孔%colormap; 表面小块着色%colorbar;%surf(,,,'FaceColor','red','EdgeColor','none');%camlight left; 增加光源%lighting phone 照明方式%view(-15,65) 改变视角（方位角，仰角）%利用interrp2矩阵插值函数作优化曲面N1=3500:50:8000;T1=1.3:-0.005:0.1;[N2,T2]=meshgrid(N1,T1);B1=interp2(N,T,B,N2,T2,'cubic');P1=T2.*N2/9.55;%figure;%surf(N1,T1,B1)%colormap;%colorbar;%xlabel('转速n/ r*min^-^1'), ylabel('p平均有效压力/ Mpa'), zlabel('燃油消耗率z/ kg/(kw*h)')%外特性实验数据拟合T3=[0.90,0.95,0.99,1.06,1.12,1.18,1.24,1.30,1.22,1.11];T4=interp1(N,T3,N1,'spline');W=repmat(T4,241,1); %平铺成381×91矩阵jj=find(T2>W); %确定超出边界的“格点”下标B1(jj)=NaN;%画外特性曲线plot(N1,T4,'LineWidth',2);axis([3500,8000,0.1,1.3]);hold on%画等油耗线v=[450,460,470,480,490,500,510,525,540,560];[A1,h]=contour(N2,T2,B1,v,'b:'); %N2,T2限制在X,Y轴上的范围，10为等高线条数clabel(A1,h,'manual');hold on%画等功率线[A2,h]=contour(N2,T2,P1,500:100:900,'k:'); %N2,T2限制在X,Y轴上的范围，10为等高线条数clabel(A2,h,'manual');plot(6000,1.114,'.','color','r');xlabel('转速—r/min');ylabel('扭矩—N ·m');legend('外特性曲线','等油耗线-g/(kW ·h)','等功率线-W') hold off% title('等油耗线');%xlabel('转速n/ r*min^-^1'), ylabel('p 平均有效压力/ Mpa')转速（r/min ）扭矩（N ·m ）。
