实验2_北航研究生计算机网络实验计算机网络实验是计算机科学与技术专业研究生研究生的一门重要实践课程。
本文将介绍一种常见的北航研究生计算机网络实验，包括实验概述、实验目的、实验步骤和实验结果分析。
一、实验概述本实验旨在通过搭建一个简单的计算机网络，让学生了解计算机网络的基本概念和原理，并掌握计算机网络的基本配置和管理技术。
具体而言，本实验要求学生利用虚拟机软件搭建一个局域网，并配置相应的网络地址和路由器，实现不同网络节点之间的通信。
二、实验目的1.了解计算机网络的基本概念和原理；2.掌握计算机网络的基本配置和管理技术；3.学会使用虚拟机软件搭建计算机网络。
三、实验步骤2.配置虚拟机的网络适配器，将其设置为桥接模式；3.为每个虚拟机配置网络地址，包括IP地址、子网掩码和默认网关；4.配置一个路由器，并设置路由表，以实现虚拟机之间的通信；5. 在每个虚拟机上配置网络服务和应用程序，比如DHCP服务和Web服务器；6.运行虚拟机，并测试各个虚拟机之间的通信。
四、实验结果分析1.通过虚拟机软件的桥接模式，可以实现虚拟机和物理主机之间的通信；2.配置网络地址和路由表后，虚拟机之间可以实现跨网段的通信；3.通过配置网络服务和应用程序，可以实现不同虚拟机之间的网络服务和应用程序的访问。
以上是一种常见的北航研究生计算机网络实验的简要介绍。
通过完成这个实验，学生能够深入了解计算机网络的基本原理和技术，并实际操作搭建一个计算机网络，加深对计算机网络的理解。
这种实验方法不仅能够提高学生的实践能力，还能够培养学生的团队合作精神和问题解决能力，对学生的学习和就业都有很大的帮助。
北京航空航天大学《计算机网络》2008-2009学年第一学期期末考试试卷（A卷）班级姓名学号成绩一、单项选择(共10题，每题2分，共20分)1.不能用于用户从邮件服务器接收电子邮件的协议是。
A、HTTPB、POP3C、SMTP D.IMAP2.在OSI模型中，N层提供的服务是如何与对等层实体交换信息来实现的。
A、利用N+1层提供的服务以及按N层协议B、利用N层提供的服务以及按N+1层协议c、利用N-1层提供的服务以及按N层协议D、利用N层提供的服务以及按N-1层协议3.根据CSMACD 协议的工作原理，下列情形中需要提高最短帧长度的是。
A.网络传输速率不变，冲突域的最大距离变短B.冲突域的最大距离不变，网络传输速率降低C.上层协议使用TCP的概率增加D.在冲突域不变的情况下减少线路中的中继器数量4.C类P地址的最高三个比特位,从高到低依次是。
A、010B、110C、100D、1015. 如果一个C类网络用掩码255.255.255.248划分子网，那么会有( )个可用的子网。
A.14B.16C.30D.326. IP协议提供的是类型。
A、面向连接的数据报服务B、无连接的数据报服务C、面向连接的虚电路服务D、无连接的虚电路服务7.可以分隔广播域的网络设备是。
A、集线器B、交换机C、路由器D、网桥8.已知子网掩码为255.255.255.192，下面属于同一子网的IP地址组是。
A、200.200.200.160 与 200.200.200.208B、200.200.200.160 与 200.200.200.224C、200.200.200.160 与 200.200.200.105D、200.200.200.160 与 200.200.200.1839.对IP分片数据报的重组工作是在中进行。
A、目的地端系统B、中间主机C、下一跳路由器D、核心路由器10.在哪个范围内的计算机网络可称之为局域网: 。

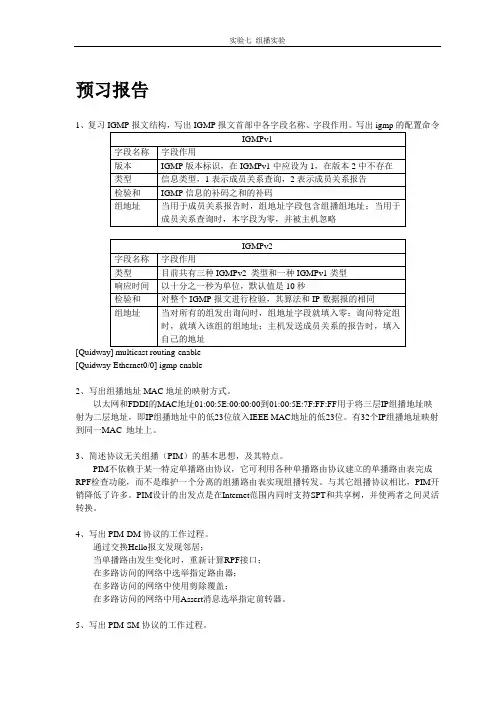

预习报告1、复习[Quidway-Ethernet0/0] igmp enable2、写出组播地址MAC地址的映射方式。
以太网和FDDI的MAC地址01:00:5E:00:00:00到01:00:5E:7F:FF:FF用于将三层IP组播地址映射为二层地址，即IP组播地址中的低23位放入IEEE MAC地址的低23位。
有32个IP组播地址映射到同一MAC 地址上。
3、简述协议无关组播（PIM）的基本思想，及其特点。
PIM不依赖于某一特定单播路由协议，它可利用各种单播路由协议建立的单播路由表完成RPF检查功能，而不是维护一个分离的组播路由表实现组播转发。
与其它组播协议相比，PIM开销降低了许多。
PIM设计的出发点是在Internet范围内同时支持SPT和共享树，并使两者之间灵活转换。
4、写出PIM-DM协议的工作过程。
通过交换Hello报文发现邻居；当单播路由发生变化时，重新计算RPF接口；在多路访问的网络中选举指定路由器；在多路访问的网络中使用剪除覆盖；在多路访问的网络中用Assert消息选举指定前转器。
5、写出PIM-SM协议的工作过程。
通过交换Hello报文发现邻居；为共享网络选举DR；在网络中配置或自动选举出RP；以RP为根，以接收者为叶子，生成RPT；组播源向RP进行注册；对特定的源将RPT切换为SPT。
6 写出DM和SM实验中ospf配置的命令DM:[S2] router id 1.0.0.1[S2] ospf[S2-ospf] area 0[S2-ospf-area-0.0.0.0] network 20.1.1.0 0.0.0.255[S2-ospf-area-0.0.0.0] network 1.1.1.0 0.0.0.255[S2-ospf-area-0.0.0.0] network 2.2.2.0 0.0.0.255[R2] router id 1.0.0.2[R2] ospf[R2-ospf] area 0[R2-ospf-area-0.0.0.0] network 1.1.1.0 0.0.0.255[R2-ospf-area-0.0.0.0] network 10.1.1.0 0.0.0.255[R1] router id 1.0.0.3[R1] ospf[R1-ospf] area 0[R1-ospf-area-0.0.0.0] network 2.2.2.0 0.0.0.255[R1-ospf-area-0.0.0.0] network 10.2.1.0 0.0.0.255SM:[S2] router id 1.0.0.1[S2] ospf[S2-ospf] area 0[S2-ospf-area-0.0.0.0] network 1.1.1.0 0.0.0.255[S2-ospf-area-0.0.0.0] network 2.2.2.0 0.0.0.255[S2-ospf-area-0.0.0.0] network 20.1.1.0 0.0.0.255[S2-Vlan-interface2] ospf cost 100[S2-Vlan-interface3] ospf cost 100[R2] router id 1.0.0.2[R2-Serial3/0] ospf cost 100[R2-Ethernet1/1] ospf cost 100[R2] ospf[R2-ospf-1] area 0[R2-ospf-1-area-0.0.0.0] network 1.1.1.0 0.0.0.255[R2-ospf-1-area-0.0.0.0] network 3.3.3.0 0.0.0.255[R2-ospf-1-area-0.0.0.0] network 10.1.1.0 0.0.0.255 [R1] router id 1.0.0.3[R1-Serial0/0] ospf cost 100[R1-Ethernet0/1] ospf cost 100[R1] ospf[R1-ospf-1] area 0[R1-ospf-1-area-0.0.0.0] network 2.2.2.0 0.0.0.255[R1-ospf-1-area-0.0.0.0] network 3.3.3.0 0.0.0.255[R1-ospf-1-area-0.0.0.0] network 10.2.1.0 0.0.0.2557 写出组播DM配置命令，组播SM配置命令DM:[s2] multicast routing-enable[s2-Vlan-interface1] pim dm[s2-Vlan-interface2] pim dm[s2-Vlan-interface3] pim dm[r2] multicast routing-enable[r2-Ethernet1/0] pim dm[r2-Ethernet1/0] igmp enable[r2-Ethernet1/1] pim dm[r2-Ethernet1/1] igmp enable[r1] multicast routing-enable[r1-Ethernet0/0] pim dm[r1-Ethernet0/0] igmp enable[r1-Ethernet0/1] pim dm[r1-Ethernet0/1] igmp enableSM:[S2] multicast routing-enable[s2-Vlan-interface3]pim sm[s2-Vlan-interface2]pim sm[s2-Vlan-interface1]pim sm[r2] multicast routing-enable[r2-Ethernet1/1] pim sm[r2-Ethernet1/1] igmp enable[r2-Ethernet1/0] pim sm[r2-Ethernet1/0] igmp enable[r2-Serial3/0] pim sm[r2-Serial3/0] igmp enable[r1] multicast routing-enable[r1-Ethernet0/1] pim sm[r1-Ethernet0/1] igmp enable[r1-Ethernet0/0] pim sm[r1-Ethernet0/0] igmp enable[r1-Serial0/0]pim sm[r1-Serial0/0] igmp enable[r1-pim] c-bsr e 0/1 4 [r1-pim] c-rp e 0/1。
课程名《组网实验》题目：综合实验一、目的与要求1、综合运用过去的知识，完成实验；2、进一步掌握配置OSPF路由协议；3、进一步掌握标准、扩展访问列表的配置。
二、实验内容或题目1.在给定由路由器构成的网络中配置单区域OSPF路由协议，实现所有网段的相互访问；2.在路由器1上配置标准访问列表，禁止23.0.0.0网段的地址访问该设备；3. 在路由器3上配置扩展访问列表，禁止其他设备访问 3.3.3.3地址，允许其他设备访问23.0.0.3地址；4.在路由器3上配置访问列表，禁止其他设备ping该路由器，允许其他设备使用其他方式连通该设备。
（可以使用traceroute命令）实验图如下：三、实验步骤与源程序1、在给定由路由器构成的网络中配置单区域OSPF路由协议，实现所有网段的相互访问图（1）对2001进行配置并通过查看路由验证图（2）对2002进行配置并通过查看路由验证图（3）对2003进行配置并通过查看路由验证2.在路由器1上配置标准访问列表，禁止23.0.0.0网段的地址访问该设备图（4）配置过程并验证访问不成功3. 在路由器3上配置扩展访问列表，禁止其他设备访问 3.3.3.3地址，允许其他设备访问23.0.0.3地址图（5）对2003进行配置4.在路由器3上配置访问列表，禁止其他设备ping该路由器，允许其他设备使用其他方式连通该设备图（6）对2003进行配置四、测试数据与实验结果图（7）步骤4的验证五、结果分析与实验体会这是网络管理的综合实验，要求我们在以前实验的基础之上综合运用各种配置技术实现实验，有一定的难度。
在这其中我也学习到了许多的关于OSPF路由协议、访问列表的知识，掌握了其配置的思想与方法。
OSPF路由协议是一种典型的链路状态的路由协议，一般用于同一个路由域内。
这里路由域是指一个自治系统（Autonomous System），即AS，它是指一组通过统一的路由政策或路由协议互相交换路由信息的网络。
