北航计算机网络实验实验三rip协议分析共47页文档

rip实验报告实验报告：RIP协议的应用与分析摘要：本实验旨在探究RIP（Routing Information Protocol）协议的应用与分析。

RIP 是一种基于距离向量的路由协议，常用于小型网络中。

本文将从RIP协议的基本原理、应用场景、优缺点以及未来发展等方面进行分析和讨论。

一、RIP协议的基本原理RIP是一种距离向量路由协议，它通过交换路由信息，计算出最佳路径并更新路由表。

RIP协议使用跳数（hop count）作为度量标准，即将到达目的地的跳数作为路径的衡量标准。

RIP协议通过周期性地广播路由信息，实现网络中各个路由器之间的通信和路由表的更新。

二、RIP协议的应用场景1. 小型网络：RIP协议适用于小型网络，特别是那些拓扑结构简单、路由器数量较少的网络。

在这种场景下，RIP协议的优点是配置简单、实现成本低，并且能够快速适应网络拓扑的变化。

2. 低成本要求：RIP协议不需要高端的硬件设备和大量的带宽，因此适用于对成本有较低要求的网络环境。

它可以在有限的资源下提供基本的路由功能，满足一般的通信需求。

3. 学术研究：RIP协议作为一种经典的路由协议，被广泛应用于学术研究中。

研究人员可以通过对RIP协议进行改进和优化，探索更高效的路由算法和协议设计。

三、RIP协议的优缺点1. 优点：（1）简单易用：RIP协议的配置和管理相对简单，适合初学者使用。

（2）适应性强：RIP协议能够快速适应网络拓扑的变化，当网络中某个路由器失效时，能够迅速更新路由表。

2. 缺点：（1）慢速收敛：由于RIP协议是周期性广播路由信息，其收敛速度相对较慢。

在大型网络中，可能会导致路由表更新不及时，影响网络的稳定性。

（2）不适用于复杂网络：RIP协议的距离度量标准只考虑了跳数，没有考虑其他因素如带宽、延迟等。

因此，在复杂网络环境中，RIP协议的性能可能不如其他高级路由协议。

四、RIP协议的未来发展尽管RIP协议存在一些局限性，但它作为一种经典的路由协议仍然具有一定的应用前景。

实验三动态路由协议RIP1、实验目的：1、掌握RIPv1的配置方法2、掌握在特定网络和接口上启用RIP的方法3、掌握display和debugging命令测试RIP的方法4、掌握测试RIP路由网络连通性的方法5、掌握RIPv2的配置方法2、实验环境配置网卡的计算机。

华为ensp模拟软件。

交换机与路由器。

3、实验内容设计包含三台路由器小型网络，并规划五个网络，在网络中配置RIP路由协议来实现路由信息的相互传输。

首先在网络中配置RIP1，掌握路由协议的配置，利用debugging命令测试RIP协议，分析路由信息的发布过程。

其次利用RIP2优化网络。

4、实验步骤1、实验网络拓扑2、配置R1，R2，R3的端口地址。

例：R1的配置[Huawei]sys[Huawei]sysname R1[R1][R1]interface GigabitEthernet 0/0/0[R1-GigabitEthernet0/0/0]ip address 10.0.12.1 24[R1-GigabitEthernet0/0/0]quit[R1]int LoopBack 0[R1-LoopBack0]ip add[R1-LoopBack0]ip address 10.0.1.1 243、测试R1与R2间的连通性。

[R1]ping 10.0.12.2同理，测试R2和R3的连通性。

[R2]ping 10.0.23.3问题：测试R1和R3的连通性，结果是什么？为什么会有这样的结果？4、配置RIPv1协议在R1上启动RIP协议，并将10.0.0.0网段发布到RIP协议中。

[R1]rip 1[R1-rip-1]network 10.0.0.0在R2上启动RIP协议，并将10.0.0.0网段发布到RIP协议中。

[R2]rip 1[R2-rip-1]network 10.0.0.0在R3上启动RIP协议，并将10.0.0.0网段发布到RIP协议中。

实验三网络层实验2. 分析2.6.1步骤6中截获的报文，统计“Protocol”字段填空：有2个ARP报文，有8个ICMP 报文。

在所有报文中，ARP报文中ARP协议树的“Opcode”字段有两个取值1，2，两个取值分别表达什么信息？答：1表示request，即请求报文，2表示reply，即回复报文。

3.根据2.6.1步骤6分析ARP报文结构：选中第一条ARP请求报文和第一条ARP应答报文，将答：少了ARP报文。

主机的ARP Cache存放最近的IP地址与MAC地址的对应关系，一但收到ARP应答，主机将获得的IP地址和MAC地址的对应关系存到ARP Cache中，当发送报文时，首先去ARP Cache中查找相应的项，如果找到相应的项则将报文直接发送。

（2）按照图-4重新进行组网，并确保连线正确。

修改计算机的IP地址，并将PC A的默认网关修改为192.168.1.10，PC B的默认网关修改为192.168.2.10。

考虑如果不设置默认网关会有什么后果？答：如果不设置默认网关则无法访问不同网段的主机。

5.根据2.6.2步骤12分析ARP报文结构：选中第一条ARP请求报文和第一条ARP应答报文，将ARP请求报文和ARP应答报文中的字段信息与上表进行对比。

与ARP协议在相同网段内解析的过程相比较，有何异同点？答：请求报文中，相同网段网络层中的Target IP address为PCB的IP192.168.1.21，而不同网段网络层中的Target IP address为PCA的默认网关的IP 192.168.1.10；应答报文中，相同网段链路层的Source和网络层的Sender MAC address都是PCB的MAC地址00:0c:29:99:cb:04，而不同网段链路层的Source和网络层的Sender MAC address都是PCA默认网关S1 e0/1的MAC地址3c:e5:a6:45:6b:bc，相同网段网络层的Sender IP address为PCB的IP192.168.1.21，而不同网段网络层的Sender IP address为PCA的默认网关的IP 192.168.1.10。

西安电子科技大学计算机网络实验课程实验报告实验名称 RIP协议原理及配置通信工程学院班Array姓名学号同作者实验日期 2020 年 4 月 5 日一、实验目的1.1掌握动态路由协议的作用及分类1.2掌握距离矢量路由协议的简单工作原理1.3掌握RIP协议的基本特征1.4熟悉RIP的基本工作过程二、实验所用仪器（或实验环境）实验所使用软件为 Cisco Packet Tracer。

三、实验基本原理及步骤（或方案设计及理论计算）3.1动态路由协议概述路由协议是运行在路由器上的软件进程，与其他路由器上相同路由协议之间交换路由信息，学习非直连网络的路由信息，加入路由表。

并且在网络拓扑结构变化时自动调整，维护正确的路由信息。

图一动态路由协议前面提到，路由器之间的路由信息交换是基于路由协议实现的。

交换路由信息的最终目的在于形成路由转发表，进而通过此表找到一条数据交换的“最佳”路径。

每一种路由算法都有其衡量“最佳”的一套原则。

大多数算法使用一个量化的参数来衡量路径的优劣，一般说来，参数值越小，路径越好。

该参数可以通过路径的某一特性进行计算，也可以在综合多个特性的基础上进行计算，几个比较常用的特征是：n 路径所包含的路由器结点数（hop count）n 网络传输费用（cost）n 带宽（bandwidth）n 延迟（delay）n 负载（load）n 可靠性（reliability）n 最大传输单元MTU（maximum transmission unit）依据路由器间交换路由信息的内容及路由算法，将路由协议分为：距离-矢量路由协议和链路状态路由协议。

距离-矢量路由协议 ( 如RIP )定期广播整个路由信息易形成路由环路收敛慢链路状态路由协议（如OSPF）收集网络拓扑信息，运行协议算法计算最佳路由根本解决路由环路问题收敛快图二距离-矢量路由协议图二链路状态路由协议3.2RIP协议概述RIP（Routing Information Protocol）路由信息协议最早的动态路由协议，基于距离矢量算法实现使用UDP报文来交换路由信息以跳数多少选择最优路由RIPv1协议报文不携带掩码信息3.3路由回路及解决办法定义最大跳数水平分割（Split Horizon）毒性逆转（Poisoned Reverse）触发更新(Triggered Update)Hold－Down 定时器3.4RIP的配置关于RIP的配置步骤如下：开启RIP路由功能（路由进程）：Router(config)#router rip宣告相关网段：Router(config-router)# network network wildmask 请注意：掩码是用反码的形式。

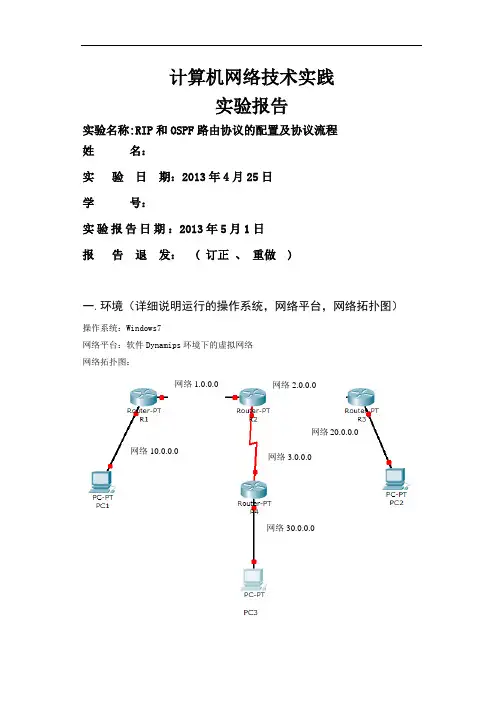

计算机网络技术实践实验报告实验名称:RIP 和OSPF 路由协议的配置及协议流程 姓 名： 实 验 日 期：2013年4月25日 学 号：实验报告日期：2013年5月1日 报 告 退 发： ( 订正 、 重做 )一.环境（详细说明运行的操作系统，网络平台，网络拓扑图）操作系统：Windows7网络平台：软件Dynamips 环境下的虚拟网络 网络拓扑图：网络10.0.0.0网络20.0.0.0网络30.0.0.0网络3.0.0.0网络1.0.0.0网络2.0.0.0二.实验目的1、在上一次实验的基础上实现RIP和OSPF路由协议2、自己设计网络物理拓扑和逻辑网段，并在其上实现RIP和OSPF协议3、通过debug信息详细描述RIP和OSPF协议的工作过程。

4、RIP协议中观察没有配置水平分割和配置水平分割后协议的工作流程；5、OSPF中需要思考为什么配置完成后看不到路由信息的交互？如何解决？三.实验内容及步骤（包括主要配置流程，重要部分需要截图）1、设计网络物理拓扑和逻辑网段，如上图2、修改拓扑文件autostart = false[localhost]port = 7200udp = 10000workingdir = ..\tmp\[[router R1]]image = ..\ios\unzip-c7200-is-mz.122-37.binmodel = 7200console = 3001npe = npe-400ram = 64confreg = 0x2102exec_area = 64mmap = falseslot0 = PA-C7200-IO-FEslot1 = PA-4Tf0/0 = PC1 f0/0s1/1 = R2 s1/0[[router R2]]image = ..\ios\unzip-c7200-is-mz.122-37.binmodel = 7200console = 3002npe = npe-400ram = 64confreg = 0x2102exec_area = 64mmap = falseslot0 = PA-C7200-IO-FEslot1 = PA-4Ts1/2 = R3 s1/1s1/3 = R4 s1/1[[router R3]]image = ..\ios\unzip-c7200-is-mz.122-37.bin model = 7200console = 3003npe = npe-400ram = 64confreg = 0x2102exec_area = 64mmap = falseslot0 = PA-C7200-IO-FEslot1 = PA-4Tf0/0 = PC2 f0/0[[router R4]]image = ..\ios\unzip-c7200-is-mz.122-37.bin model = 7200console = 3004npe = npe-400ram = 64confreg = 0x2102exec_area = 64mmap = falseslot0 = PA-C7200-IO-FEslot1 = PA-4Tf0/0 = PC3 f0/0[[router PC1]]model = 2621ram = 20image = ..\ios\unzip-c2600-i-mz.121-3.T.binmmap = Falseconfreg = 0x2102console = 3005[[router PC2]]model = 2621ram = 20image = ..\ios\unzip-c2600-i-mz.121-3.T.binmmap = Falseconfreg = 0x2102console = 3006[[router PC3]]model = 2621ram = 20image = ..\ios\unzip-c2600-i-mz.121-3.T.binmmap = Falseconfreg = 0x2102console = 30073、启动Dynamips,打开控制台并打开路由器和PC端口4、使用telnet 127.0.0.1登陆到各端口进行配置R1各端口的IP地址：R2各端口的IP地址：R3各端口IP地址：R4各端口IP地址：PC1各端口IP地址及默认静态路由：PC2各端口IP地址及默认静态路由：PC3各端口IP地址及默认静态路由：5、配置RIP协议R1：R2：R3：路由器R1的Show ip route信息：Debug信息：RIP协议为了避免在起始路由器和目的路由器之间的路径中出现回路，每条路经中跳数的最大值设定为15，当跳数的值达到16时，路径将被认定为无限远，同时目的路由器也将被认定为无法达到。

计算机网络技术实践实验报告实验名称 RIP和OSPF路由协议的配置及协议流程姓名__ 17____ 实验日期： 2014年4月11日学号___ _____实验报告日期： 2014年4月12日报告退发： ( 订正、重做 )一.环境（详细说明运行的操作系统，网络平台，网络拓扑图）（1）操作系统：Windows7（2）网络平台：Dynamips环境下的虚拟网络（3）网络拓扑图：6个路由器，3个PC机，11个网段。

(PS:我的学号是511，所以第三个IP为1)二.实验目的✧在上一次实验的基础上实现RIP和OSPF路由协议✧自己设计网络物理拓扑和逻辑网段，并在其上实现RIP和OSPF协议；✧通过debug信息来分析RIP协议的工作过程，并观察配置水平分割和没有配置水平分割两种情况下RIP协议工作过程的变化。

三.实验内容及步骤（包括主要配置流程，重要部分需要截图）（1）改写的.net文件（2）实现RIP和OSPF协议前配置1.运行各个路由器和主机2.完成各个路由器和主机端口配置R1端口：PC1端口：测试连通性：（3）实现RIP协议未配置RIP协议的情况：R1端口配置RIP：测试RIP后路由之间的联通：测试RIP后主机之间的联通：配置RIP协议的情况：Debug信息：R1路由：R2路由：同一自治系统中的路由器每过一段时间会与相邻的路由器交换子讯息，以动态的建立路由表。

RIP 允许最大的跳数为15 多于15跳不可达。

RIP协议根据距离矢量路由算法来完成。

每个路由器都有一个路由表，通过相互传递路由表来更新最新的与其他路由之间的信息。

从上图中R1路由是接收R2传来的信息来更新路由表，而R2是从R5接收信息来更新路由表。

关闭R2水平分割：通过对比关闭之前和之后的R2的debug信息，我们可以发现，在关闭之前，路由器会标记已经收到的信息，不会重复的接收和发出，而关闭之后路由器就在两个路由之间不停的循环发送和接收，照成了不必要操作。

网络工程综合实验实验报告课程名称网络工程综合实验实验名称___RIP协议和基本的交换机配置_______ 学生学院自动化学院 _____专业班级__ 网络三班_________学号___________学生姓名_______ __________指导教师____________________2009 年9 月一．实验目的1．掌握H3C路由器的以太网接口和串行口的配置方法2．理解IP地址规划3．掌握在H3C路由器上配置RIP协议的方法4．掌握在H3C交换机上划分VLAN的方法5．掌握在H3C交换机上配置聚合链路的方法二．实验原理和拓扑图3.1 实验三的拓扑结构图三．实验内容说明和要求：A．S1、S2、S3为交换机，请为每台交换机配置一个同网段的管理IP地址（172.16.254.*/24），并配置交换机的telnet远程登录。

B．图中的圆圈是指loopback接口，loopback是一个虚拟的端口，可以在路由器上定义若干个loopback接口，该接口永远不会down，如果连接正常就可以ping得通，可以用于模拟一个网段（由于我们实验中不可能连接太多真实的网段，所以用了几个loopback接口在几个路由器上模拟出几个网段）C．把每台设备改名为图中的名字（如S1、S2、S3、R1等），以便识别。

D．为路由器的各个端口配置IP地址。

地址如表3.1所示：表3.1 IP地址表网段IP地址/掩码R1-R2 172.30.218.0/30R2-R3 172.30.218.4/30R3的loopback1 202.116.64.172/24R2的loopback1 61.144.218.80/16R1、R4、R5、R6、R7、R8、PC1-PC6192.168.254.16/28的面向交换机的口R7-R8 133.166.218.0/24R4的loopback1 10.10.10.0/24R5的loopback1 222.200.98.0/24R6的loopback1 140.66.0.0/16E．各设备连接的要点如下：a)R2是一个带模块的路由器，R1与R2通过串口线相连，R2与R3通过以太网相连b)交换机和路由器之间全部通过以太网相连c)R7和R8之间通过串口线相连d)交换机之间两两通过两条以太网线相连，需要把这两条以太网链路配置成链路聚合（也即Cisco里的“以太网通道”）e)PC机和交换机之间通过以太网相连F．在交换机S1、S2、S3上配置三个VLAN，各个VLAN的配置情况如表3.2所示：表3.2 VLAN的配置情况VLAN号码包含端口情况VLAN 101 PC1、PC3、R1、R4、R5、R6、R7、R8VLAN 121 PC4、PC6G．三个交换机之间的三条聚合链路上需要配置trunk，让三个VLAN的数据能够在聚合链路上传输（trunk就是能够传输不同VLAN数据的链路）H．在所有路由器上打开RIP v2路由协议。

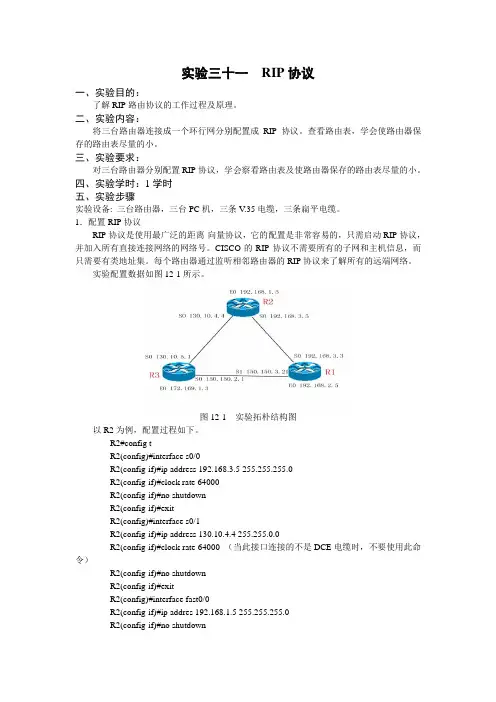

实验三十一RIP协议一、实验目的：了解RIP路由协议的工作过程及原理。

二、实验内容：将三台路由器连接成一个环行网分别配置成RIP协议。

查看路由表，学会使路由器保存的路由表尽量的小。

三、实验要求：对三台路由器分别配置RIP协议，学会察看路由表及使路由器保存的路由表尽量的小。

四、实验学时：1学时五、实验步骤实验设备:三台路由器，三台PC机，三条V.35电缆，三条扁平电缆。

1．配置RIP协议RIP协议是使用最广泛的距离-向量协议，它的配置是非常容易的，只需启动RIP协议，并加入所有直接连接网络的网络号。

CISCO的RIP协议不需要所有的子网和主机信息，而只需要有类地址集。

每个路由器通过监听相邻路由器的RIP协议来了解所有的远端网络。

实验配置数据如图12-1所示。

图12-1 实验拓朴结构图以R2为例，配置过程如下。

R2#config tR2(config)#interface s0/0R2(config-if)#ip address 192.168.3.5 255.255.255.0R2(config-if)#clock rate 64000R2(config-if)#no shutdownR2(config-if)#exitR2(config)#interface s0/1R2(config-if)#ip address 130.10.4.4 255.255.0.0R2(config-if)#clock rate 64000 （当此接口连接的不是DCE电缆时，不要使用此命令）R2(config-if)#no shutdownR2(config-if)#exitR2(config)#interface fast0/0R2(config-if)#ip addres 192.168.1.5 255.255.255.0R2(config-if)#no shutdownR2(config-if)#exitR2(config)#router ripR2(config-router)#network 192.168.3.0R2(config-router)#network 192.168.1.0其他路由器与此项类似，按照实验拓扑结构图所给出的数据进行配置。

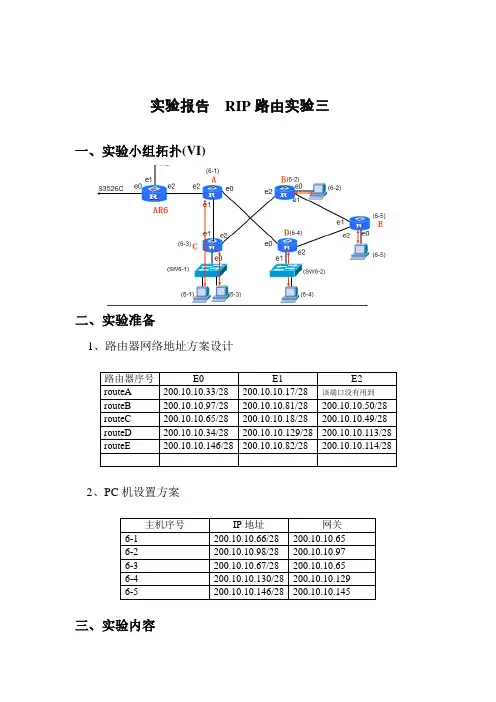

实验报告RIP路由实验三一、实验小组拓扑(VI)二、实验准备1、路由器网络地址方案设计2、PC机设置方案三、实验内容根据要求，我们按照拓扑结构和路由协议进行了子网划分而且子网掩码的长度一致，设置了9个网段（200.10.10.16,200.10.10.32,200.10.10.48,200.10.10.64,200.20.20.80,20 0.10.10.96,200.10.10.112,200.10.10.128,200.10.10.144），测试网络连通性实验过程如下（这里以路由c、d和主机6-3、6-4的操作为演示）：1.为各个网段、路由器的各个接口（e0,e1,e2）设置ip地址（路由器有a,b,c,d,e 共5个），配置rip1协议，并使能各个网段。

2.内网-本机IP设置ip地址和缺省网关（对第二个网卡进行设置）3.查看路由c 路由表4.路由c ping / tracert路由e(200.10.10.82端口) 测试过程5.路由c ping / tracert主机（6-4）测试过程6.主机（6-3）ping通路由a 端口过程7.主机（6-3）ping/tracert路由e端口（200.10.10.114）过程8.主机（6-3）ping通主机（6-4）过程9.RIP2的报文认证实验选择对路由C的e2端口设置报文协议等待一段时间后路由表发生变化，如图（缺少了对应端路由器接口e2(200.10.10.50)的信息）（缺少了对应端路由器接口e2(200.10.10.49)的信息）将路由B的e2端口设置同样的报文协议，路由表变化如图（路由表恢复）取消报文认证之后，（路由表恢复）10.RIP1与RIP2协议共存实验选择对路由C的e2端口设置为RIP1协议，路由表变化如图同一个网段另一端（路B的e2端口）查看路由表变化四、实验总结经过老师的指导和小组成员的研究，rip2协议的网络连通任务基本完成，通过网段，路由器，主机的ip配置，这几台主机和路由器能够相互ping通，在配置好之后需要等一小段时间，查看路由表的变化，等待变化之后成功ping通。

通信网络实验——RIP协议原理及配置实验报告班级：学号：姓名：RIP协议原理及配置实验报告一、实验目的1.掌握动态路由协议的作用及分类2.掌握距离矢量路由协议的简单工作原理3.掌握RIP协议的基本特征4.熟悉RIP的基本工作过程二、实验原理1.动态路由协议概述路由协议是运行在路由器上的软件进程，与其他路由器上相同路由协议之间交换路由信息，学习非直连网络的路由信息，加入路由表。

并且在网络拓扑结构变化时自动调整，维护正确的路由信息。

动态路由协议通过路由信息的交换生成并维护转发引擎需要的路由表。

网络拓扑结构改变时自动更新路由表，并负责决定数据传输最佳路径。

动态路由协议的优点是可以自动适应网络状态的变化，自动维护路由信息而不用网络管理员的参与。

其缺为由于需要相互交换路由信息，需要占用网络带宽，并且要占用系统资源。

另外安全性也不如使用静态路由。

在有冗余连接的复杂网络环境中，适合采用动态路由协议。

目的网络是否可达取决于网络状态动态路由协议分类按路由算法划分：距离-矢量路由协议(如RIP)：定期广播整个路由信息，易形成路由环路，收敛慢链路状态路由协议（如OSPF）：收集网络拓扑信息，运行协议算法计算最佳路由根本解决路由环路问题，收敛快按应用范围划分：域间路由协议(EGP)和域内路由协议(IGP)自治域系统(AS)是一组处于相同技术管理的网络的集合。

IGPs在一个自治域系统内运行。

EGPs连接不同的自治域系统。

2.RIP协议概述RIP（RoutingInformationProtocol）路由信息协议最早的动态路由协议，基于距离矢量算法实现使用UDP报文来交换路由信息以跳数多少选择最优路由RIPv1协议报文不携带掩码信息RIP的度量值，如下图所示：RIP一个比较大的缺陷是Metric只是简单的用跳数来表示，并不能准确的反映路径的真实状况。

如图所示，有三条路径的跳数是一样的，所以RIP 就认为这三条路径是一样的路径，但实际上三条路径的带宽差异很大。

rip协议配置实验报告RIP协议配置实验报告实验目的：本实验旨在通过配置RIP（Routing Information Protocol）协议，实现路由器之间的路由信息交换，以及实现网络中路由的动态更新和维护。

实验环境：1. 路由器：使用三台路由器进行实验，分别为R1、R2和R3。

2. 网络拓扑：将三台路由器连接成一个环形网络拓扑。

实验步骤：1. 配置路由器的IP地址和子网掩码。

2. 启用RIP协议，并配置RIP协议的相关参数，包括路由器ID、网络地址以及版本等。

3. 验证RIP协议的配置是否生效，通过查看路由表和RIP协议的邻居表来确认路由信息是否正确地交换和更新。

实验结果：经过实验配置，我们成功地实现了RIP协议的配置，并且可以在路由器之间正确地交换和更新路由信息。

通过查看路由表和邻居表，我们可以清晰地看到路由器之间的邻居关系以及路由信息的动态更新情况。

实验总结：RIP协议是一种简单的路由协议，通过实验我们了解到了RIP协议的基本配置和工作原理，以及如何在网络中实现路由信息的动态更新和维护。

通过本次实验，我们对RIP协议有了更深入的了解，为今后在实际网络中的应用和故障排除提供了重要的参考。

实验中遇到的问题及解决方法：在实验过程中，我们遇到了一些配置上的问题，比如路由器之间无法正确地交换路由信息，或者出现了路由信息的错误更新。

针对这些问题，我们通过仔细检查配置、查看日志和调试信息等方法，最终成功地解决了这些问题，确保了RIP协议的正常工作。

未来展望：在今后的学习和实践中，我们将继续深入研究和探索各种路由协议的配置和工作原理，不断提升自己的网络技术水平，为构建和维护复杂网络提供更加可靠和高效的解决方案。

同时，我们也将不断总结和分享自己的经验，促进网络技术的交流和发展。

北航计网实验报告一、实验目的本次北航计网实验旨在深入理解计算机网络的基本原理和关键技术，通过实际操作和实验观察，提高对网络协议、数据传输、网络拓扑结构等方面的认识和应用能力。

二、实验环境本次实验在北航的计算机实验室进行，使用的操作系统为 Windows 10，实验软件包括 Wireshark 网络抓包工具、Cisco Packet Tracer 网络模拟软件等。

网络设备包括交换机、路由器等。

三、实验内容（一）网络拓扑结构的搭建使用Cisco Packet Tracer 软件搭建了一个简单的星型网络拓扑结构，包括一台服务器、若干台客户端计算机和一台交换机。

通过配置 IP 地址、子网掩码和网关等参数，实现了客户端与服务器之间的通信。

（二）网络协议分析利用 Wireshark 工具抓取网络数据包，对常见的网络协议如 TCP、UDP、IP 等进行分析。

观察数据包的格式、字段含义以及协议的工作流程，例如 TCP 的三次握手建立连接过程和四次挥手断开连接过程。

（三）数据传输实验进行了文件传输和实时数据传输的实验。

在文件传输实验中，比较了不同传输协议（如 FTP 和 HTTP）的传输效率和可靠性。

在实时数据传输实验中，观察了音频和视频数据在网络中的传输情况，分析了网络延迟和丢包对传输质量的影响。

（四）网络故障诊断与排除模拟了网络中的常见故障，如线路中断、IP 地址冲突等，并通过网络工具和技术手段进行故障诊断和排除。

学习了如何使用 Ping 命令、Tracert 命令等工具来检测网络连通性和确定故障位置。

四、实验步骤（一）网络拓扑结构搭建1、打开 Cisco Packet Tracer 软件，从设备库中选择服务器、客户端计算机和交换机等设备，并将它们拖放到工作区。

2、用网线将客户端计算机和交换机连接起来，形成星型拓扑结构。

3、为服务器和客户端计算机配置 IP 地址、子网掩码和网关等参数，确保它们在同一网段内能够相互通信。

RIP协议原理及配置实验报告RIP（Routing Information Protocol）是一种距离向量路由协议，用于在网络中实现动态路由选择。

在本实验中，我们将探索RIP协议的原理，并通过配置实验来进一步了解RIP协议的工作方式。

实验目的：1.了解RIP协议的原理和工作机制。

2.掌握RIP协议的配置和参数设置。

3.验证RIP协议的路由更新和选择功能。

实验设备和拓扑：我们将使用3台路由器和1台主机进行实验，拓扑如下：```R1/\/\R2---R3\/\/R4```其中，R1、R2、R3和R4分别代表四台路由器，主机连接在R4上。

实验步骤：1.配置各个路由器的IP地址和接口信息。

2.启用RIP协议并配置相应的路由。

3.观察RIP协议的路由更新和选择过程。

4.进行路由故障实验，观察RIP协议的故障检测和路径切换。

实验结果和分析：1.配置各个路由器的IP地址和接口信息：我们根据拓扑图配置了每个路由器的IP地址和接口，确保它们能够相互通信。

2.启用RIP协议并配置相应的路由：在每个路由器上启用RIP协议，并配置相应的网络和跳数。

通过这些配置，每个路由器都能够了解到整个网络的拓扑结构。

3.观察RIP协议的路由更新和选择过程：我们使用"show ip route"命令观察每个路由器的路由表，可以看到RIP协议不断地更新路由信息，每隔一段时间就传递最新的路由信息给邻居路由器。

通过路由更新和选择过程，网络中的每个路由器都能选择最佳路径转发数据。

4.进行路由故障实验：我们模拟了一条连接R1和R2之间的链路故障，观察RIP协议如何检测到这个故障并调整路由。

实验结果显示，R1通过其他可达路径选择了新的最佳路径，并继续进行数据转发，实现了路由的故障恢复。

实验总结：通过本次实验，我们深入了解了RIP协议的原理和工作方式。

RIP协议通过周期性的路由更新和选择机制，实现了动态路由的自适应和故障恢复能力。

rip路由协议细节分析及实例配置【完整版】rip路由协议细节分析及实例配置【完整版】RIP呢，这是⼀个⽐较重要的知识点，所以它的知识覆盖⾯很⼴泛；但是呢，我将会对碰到的问题进⾏⼀些分析解刨（主要是为了帮助⾃⼰理清思维）；也希望能够从中发现⾃⼰不⾜的问题，也希望能够找到⼀些⽐较冷僻的问题，这样⼦才会有意思多了。

先上图，这个就是我准备做实验的基本⽤图了。

现在已经按照图上标注的IP将所有基本配置设置好了。

在这个实验中，⼤多数都是基于ripv1，只有在需要⽐较的时候才会把版本改成ripv2，然后判断完之后再切换为ripv1；第⼀步：测试连通性；在配置rip之前，先对没有进⾏任何配置的拓扑图进⾏⼀些测试；【1】因为通过查看路由表：（因为是直连链路。

所以R1有到达R2的路由；同理R2上⾯也有如何到达R1路由器的路由：）所以我尝试⽤PC1去ping通AR2的G0/0/1端⼝：（因为所有的PC机的默认⽹关都是指向路由器）但是会显⽰超时；这是为什么呢？所以这个时候各个路由器下的⽹段都没有互联起来。

需要使⽤⼀种协议来使各个⽹段能够互相知晓；第⼆步：配置rip配置rip之前先查看下路由表信息；[R1]display ip routing-table[R1]rip[R1-rip-1]network 192.168.14.0 宣告⽹络；该地址⼀定是⾃然⽹段的地址[R1-rip-1]network 192.168.12.0 不能是⼦⽹地址；[R1-rip-1]network 192.168.1.0 （使能了所有的路由器）⾃然⽹段就是A，B,C类⽹络地址；所以不需要掩码。

每个ip地址的范围就决定了属于的类型；[R1]display ip routing-table protocol rip 使⽤这个命令查看rip的路由；但是我们看到并没有任何rip路由，这是因为我们只是启动了R1的rip协议并且通告。

但是其他路由器却并没有使能rip，导致没有路由器能够响应R1的通告。
