接触网线岔参数(经验珍藏版)

计速度为80km/h）。
目前新干线只有一组38号道岔,铺设在上越新干线高崎站新泻方向 3.3km处，为北陆新干线的出岔点。其直向允许通过速度为300 km/h，侧 向允许通过速度为160km/h。道岔平面线型采用复合曲线形式，半径为 8400m＋4200m＋8400m，道岔全长134.790 m，欠超高允许值90mm，欠超 高时变率85m/s，离心加速度时变率0.057 g/s。
接触网技术
线岔的结构:
接触网线岔是由一根限制管、两个定位线夹和固定限 制管的螺栓组成。 其结构是用一根限制管将相交的两支接触线上下相互 贴近，限制管的两端用定位线夹和螺栓固定在下面那根接 触线上。如果是非正线相交，一般是交叉点距中心锚结或 硬锚近者在下面；若是和正线相交，正线在下面。上面的 接触线应能在限制管和下面接触线间活动。限制管一般用 3/8英寸镀锌钢管加工而成，两端扁平，带有φ13mm圆 孔，限制管用方头螺栓和定位线夹固定在下面的接触线上。
38号道岔
接触网技术
5.7 接触网线岔布臵及理论分析
60kg／m钢轨1/38号高速单开道岔参数表
道岔全 长 L＝136.200 道岔前长 a＝48.711
单位（m）
b＝87.429
道岔后长
道岔容许通过速度
尖轨长 度 37.630 护轨长 度 L侧＝ 10.000 尖轨轨型
直向 V≤250km/h
基本轨长度
71349 134790 64800 94300 145650 154000
允许通过速度 / km.h1
备注 正线与到发线 高速线区间出岔
直向 300 300 300 300 300 300
侧向 70 160 100 130 160 200 西班牙设计，用于 线间距4.3m的渡线

18 2020/7/2
项目二 线岔检调和故障处理
接触网线岔处理
19 2020/7/2
6、常用线岔的性能比较
❖ 两支无交叉式线岔 （1）优点：正线高速取流不受侧线悬挂的影响； （2）缺点：侧线行车时受电弓的转换过渡不是很平缓， 侧线允许通过速度不能太高，否则弓网间将产生较大的冲 击。如果侧线行车速度也较高，那么仍然存在交叉线岔的 不利因素。 该种线岔形式适合于与正线相连的车站到发线道岔。
2020/7/2
21
乌鲁木齐供电段职工教育科
6、常用线岔的性能比较
❖ 锚段关节式无交叉线岔 （1）优点：无论正线还是侧线高速行车，受电弓的转换过
渡都非常平缓，并可保证行车安全； （2）缺点：接触网的布置复杂，施工调整比较麻烦，造价
高。 适用于受电弓工作宽度较小的情况。
2020/7/2
22
乌鲁木齐供电段职工教育科
3、高速线岔
12 2020/7/2
三、无交叉线岔
1、结构
（1）机车受电弓沿正 线高速行驶通过线岔时， 不与渡线接触线 接触，因而不受渡线接 触悬挂的影响。 （2）机车从正线驶入 渡线时（或从渡线驶入 正线），要使受电弓平 稳过渡，不出现钻弓和 打弓现象，且接触良好。
13 2020/7/2
1、结构
2020/7/2
4
乌鲁木齐供电段职工教育科
2、无线夹区
❖ 无线夹区的确定 道岔处接触网的平面布置取决于道岔类型、受电弓工
作宽度、受电弓的动态运行轨迹（最大摆动量和最大抬升 量）。
半工作宽度和最大摆动量决定无线夹区； 最大抬升量决定线岔处两支接触线的抬高量。
2020/7/2
5
乌鲁木齐供电段职工教育科
7 2020/7/2

七、注意事项
1、作业过程严禁踩踏接触线或给接触线施加外力，以保证接触线的平直度和良好的高速弓网受流质量。
2、始触区内严禁安装任何线夹。
3、始触区附近各类线夹螺母均朝向离开支线条的方向，以防刮弓。
4、重点留意悬挂点拉出值和始触区。
5、现行施工规范和验标不够完善，主要表现在道岔定位柱安装位置、交点投影位置、两工作支500等高和交叉吊弦的安装等技术要求上。验收人员容易形成理解的“误区”，引发验收争议，因此不能套用现行的规范和验标条文去解释“400道岔定位”交叉线岔。根据接触网弓网关系可知，不管线岔类型、标准如何，设计和施工都必须遵循“不跑弓、不钻弓、不刮弓”的原则，并满足时速设计要求。建设标准的执行程序明确规定，当设计标准高于规范时应执行设计文件要求，请各级技术人员向配合及验收人员做好解释工作。
设置交叉吊弦的目的是在垂直线路方向稳定线岔的交点位置，在两端拉出值的基础上保证上一支接触线在限制管中不因温度变化而卡滞。
五、拉出值及水平要求
标准定位的拉出值控制在400mm以内，一般为350mm，定位点处侧线的接触线比正线接触线抬高20mm；“非标道岔定位”在定位点工作支拉出值仍控制在400mm以内，非工作支拉出值以保证线岔交点纵横向位置而定，一般不宜大于450mm，非支拉出值大于400mm时定位点处侧线接触线比正线接触线抬高至少80mm(这是一种非常特殊的情况)。
线岔前后2支接触线的高度差要求：线岔前(道岔岔尾方向)始触区内，侧线接触线应高于正线接触线10～20mm；施工误差+10mm；线岔后(下锚侧)非工作支与工作支相距500mm处，非工作支接触线比工作支接触线抬高不小于50mm。
在轨道直股和侧股线间距800mm处，2支接触线应位于受电弓的同一侧。

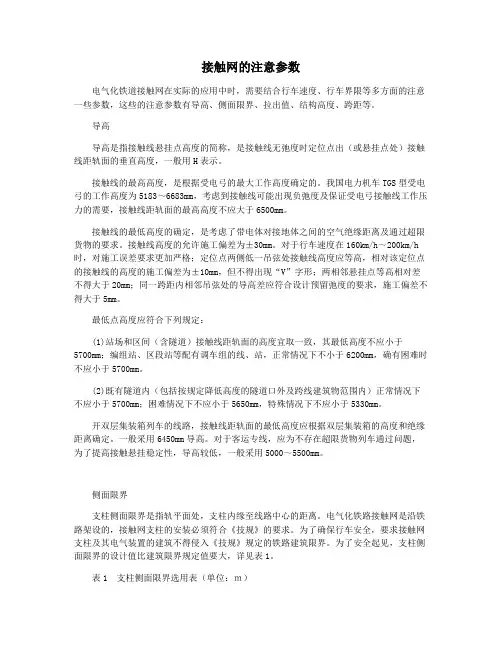

接触网的注意参数电气化铁道接触网在实际的应用中时，需要结合行车速度、行车界限等多方面的注意一些参数，这些的注意参数有导高、侧面限界、拉出值、结构高度、跨距等。

导高导高是指接触线悬挂点高度的简称，是接触线无弛度时定位点出（或悬挂点处）接触线距轨面的垂直高度，一般用H表示。

接触线的最高高度，是根据受电弓的最大工作高度确定的。

我国电力机车TGS型受电弓的工作高度为5183～6683mm，考虑到接触线可能出现负弛度及保证受电弓接触线工作压力的需要，接触线距轨面的最高高度不应大于6500mm。

接触线的最低高度的确定，是考虑了带电体对接地体之间的空气绝缘距离及通过超限货物的要求。

接触线高度的允许施工偏差为±30mm。

对于行车速度在160km/h～200km/h 时，对施工误差要求更加严格；定位点两侧低一吊弦处接触线高度应等高，相对该定位点的接触线的高度的施工偏差为±10mm，但不得出现“V”字形；两相邻悬挂点等高相对差不得大于20mm；同一跨距内相邻吊弦处的导高差应符合设计预留弛度的要求，施工偏差不得大于5mm。

最低点高度应符合下列规定：(1)站场和区间（含隧道）接触线距轨面的高度宜取一致，其最低高度不应小于5700mm；编组站、区段站等配有调车组的线、站，正常情况下不小于6200mm，确有困难时不应小于5700mm。

(2)既有隧道内（包括按规定降低高度的隧道口外及跨线建筑物范围内）正常情况下不应小于5700mm；困难情况下不应小于5650mm，特殊情况下不应小于5330mm。

开双层集装箱列车的线路，接触线距轨面的最低高度应根据双层集装箱的高度和绝缘距离确定。

一般采用6450mm导高。

对于客运专线，应为不存在超限货物列车通过问题，为了提高接触悬挂稳定性，导高较低，一般采用5000～5500mm。

侧面限界支柱侧面限界是指轨平面处，支柱内缘至线路中心的距离。

电气化铁路接触网是沿铁路架设的，接触网支柱的安装必须符合《技规》的要求。
