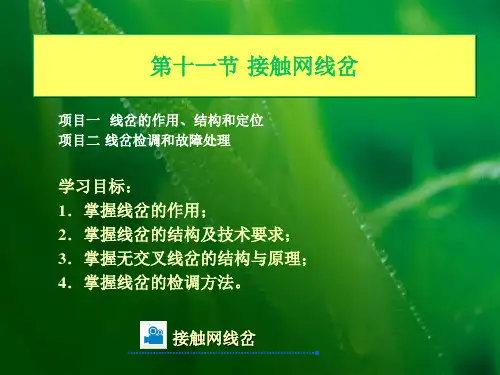

接触网线岔.

单开道岔结构图
接触网技术
第九节 接触网线岔布置及理论分析
2、道岔的结构和相关名词
除固定辙叉道岔外，还有可动心轨辙叉，其优点是：寿命长6~9 倍；维护工作量少40%；机车通过是无大的冲击；过岔速度高；旅客 舒适度大大提高。缺点是：长度长、结构复杂、活动心轨的定反位转 换需另设转换装置。
接触网技术
第九节 接触网线岔布置及理论分析
接触网技术
第九节 接触网线岔布置及理论分析国别道岔号 数1/18
道岔侧股线型 圆曲线，R＝1106m
道岔全长 （mm）
71349
允许通过速度
/ km.h1
备注 正线与到发线
直向 300
侧向 70
日本
1/38
1/18.5 1/26.5
RS 400m+R4200m+RS 400m的复曲线
圆曲线，R=1200m R4 800+R2450m的复曲线 三次抛物线，R10000→4000m→∞ R7000m+R6000m复曲线 圆曲线，R＝820m 圆曲线R3000(3550)m+三次抛物线（→∞） 圆曲线R6720(7350)m+三次抛物线（→∞）
接触网技术
第九节 接触网线岔布置及理论分析
3、中国高速线路道岔及其基本参数
主要技术性能指标 （1）动能损失ω≤0.5 km2/ h2； （2）未被平衡离心加速度≤0.5m / s2； （3）未被平衡离心加速度时变率Ψ≤0.4m/s3； （4）夹直线长度l≥0.4v，困难条件下夹直线长度≥20 m；大号码道岔夹直线长度不 满足要求时，采用两反向缓和曲线直接连接； （5）18号道岔侧股平面线形采用R=1100m单圆曲线，38号道岔侧股平面线型采用 R=3300m圆曲线+三次抛物线； （6）直向设计速度为250 km/h；侧向设计速度：18号道岔80km/h，38号道岔140 km/h， 满足旅客列车舒适度要求。

接触网线岔检修技术质量标准和工艺一、组成：导线、限制管以及连接零件。

1．线岔到中心锚结的距离大于500米时，限制管选用700（1550mm）型。

2．线岔到中心锚结的距离小于500米时，限制管选用500（1300mm）型。

二、作用：保证机车受电弓安全地由一支接触线过渡到另一支接触线，使电力机车牵引的列车完成空中转换的目的。

三、质量标准：1.由正线与侧线组成的交叉线岔，正线接触线位于侧线接触线的下方；由侧线和侧线组成的线岔，距中心锚结较近的接触线位于下方。

2.对单开和对称（双开）道岔的交叉线岔，其技术状态应符合以下要求：（1）道岔定位支柱的位置160km/h及以下区段，道岔定位支柱应位于道岔起点轨缝至线间距700mm的范围内；160km/h以上区段，道岔定位支柱应按设计的定位支柱布置，定位支柱间跨距误差±1m。

（2）交叉点位置标准值：横向距两线路任一线路中心不大于350mm，纵向距道岔定位大于2.5m。

安全值：160km/h及以下区段，交叉点位于道岔导曲线两内轨距630——1085mm范围内的横向中间位置；160km/h以上区段的线岔交叉点位于道岔导曲线两内轨距735——1085mm 范围内的横向中间位置。

横向位置允许偏差50mm。

限界值：同安全值。

（3）两接触线相距500mm处的高差标准值：当两支均为工作支时，正线线岔的侧线接触线比正线接触线高20mm，侧线线岔两接触线等高；当一支为非工作支时，160km/h及以下区段的非工作支接触线比工作支接触线抬高80mm。

160km/h以上区段非工作支接触线按设计要求延长一跨并适当抬高后下锚。

安全值：当两支均为工作支时，正线线岔侧线接触线比正线接触线高10－30mm；侧线线岔两接触线高差不大于30mm。

当一支为非工作支时，160km/h及以下区段的非工作支接触线比工作支接触线抬高50－100mm。

160km/h以上区段延长一跨并抬高350—500mm后下锚。

半工作宽度和最大摆动量决定无线夹区； 最大抬升量决定线岔处两支接触线的抬高量。
接触网技术
5.7 接触网线岔布置及理论分析
6、无线夹区的确定
接触网技术
5.7 接触网线岔布置及理论分析
7、交叉线岔的布置
7.1 考虑因素 7.2 布置原则 7.3 交叉点位置的确定 7.4 道岔定位柱位置的确定 7.5 道岔区接触网的立面布置
满足要求时，采用两反向缓和曲线直接连接； （5）18号道岔侧股平面线形采用R=1100m单圆曲线，38号道岔侧股平面线型采用
R=3300m圆曲线+三次抛物线； （6）直向设计速度为250 km/h；侧向设计速度：18号道岔80km/h，38号道岔140
km/h，满足旅客列车舒适度要求。
接触网技术
5.7 接触网线岔布置及理论分析
接触网技术
线岔的结构:
接触网线岔是由一根限制管、两个定位线夹和固定限制管的螺栓 组成。
其结构是用一根限制管将相交的两支接触线上下相互贴近，限制 管的两端用定位线夹和螺栓固定在下面那根接触线上。如果是非正线 相交，一般是交叉点距中心锚结或硬锚近者在下面；若是和正线相交， 正线在下面。上面的接触线应能在限制管和下面接触线间活动。限制 管一般用3/8英寸镀锌钢管加工而成，两端扁平，带有φ13mm圆孔， 限制管用方头螺栓和定位线夹固定在下面的接触线上。
接触网技术
5.7 接触网线岔布置及理论分析
5、中、日、德、法等国主流受电弓
受电弓型号
最大运行速度（km/h） 额定工作电压（kV） 额定工作电流（A） 静态接触压力（N） 工作高度（mm） 弓头总长（mm）
中国 TSG3型
170
25 630 70 500~2250

计速度为80km/h）。
目前新干线只有一组38号道岔,铺设在上越新干线高崎站新泻方向 3.3km处，为北陆新干线的出岔点。其直向允许通过速度为300 km/h，侧 向允许通过速度为160km/h。道岔平面线型采用复合曲线形式，半径为 8400m＋4200m＋8400m，道岔全长134.790 m，欠超高允许值90mm，欠超 高时变率85m/s，离心加速度时变率0.057 g/s。
接触网技术
线岔的结构:
接触网线岔是由一根限制管、两个定位线夹和固定限 制管的螺栓组成。 其结构是用一根限制管将相交的两支接触线上下相互 贴近，限制管的两端用定位线夹和螺栓固定在下面那根接 触线上。如果是非正线相交，一般是交叉点距中心锚结或 硬锚近者在下面；若是和正线相交，正线在下面。上面的 接触线应能在限制管和下面接触线间活动。限制管一般用 3/8英寸镀锌钢管加工而成，两端扁平，带有φ13mm圆 孔，限制管用方头螺栓和定位线夹固定在下面的接触线上。
38号道岔
接触网技术
5.7 接触网线岔布臵及理论分析
60kg／m钢轨1/38号高速单开道岔参数表
道岔全 长 L＝136.200 道岔前长 a＝48.711
单位（m）
b＝87.429
道岔后长
道岔容许通过速度
尖轨长 度 37.630 护轨长 度 L侧＝ 10.000 尖轨轨型
直向 V≤250km/h
基本轨长度
71349 134790 64800 94300 145650 154000
允许通过速度 / km.h1
备注 正线与到发线 高速线区间出岔
直向 300 300 300 300 300 300
侧向 70 160 100 130 160 200 西班牙设计，用于 线间距4.3m的渡线
