接触网线岔分册

单开道岔结构图
接触网技术
第九节 接触网线岔布置及理论分析
2、道岔的结构和相关名词
除固定辙叉道岔外，还有可动心轨辙叉，其优点是：寿命长6~9 倍；维护工作量少40%；机车通过是无大的冲击；过岔速度高；旅客 舒适度大大提高。缺点是：长度长、结构复杂、活动心轨的定反位转 换需另设转换装置。
接触网技术
第九节 接触网线岔布置及理论分析
接触网技术
第九节 接触网线岔布置及理论分析国别道岔号 数1/18
道岔侧股线型 圆曲线，R＝1106m
道岔全长 （mm）
71349
允许通过速度
/ km.h1
备注 正线与到发线
直向 300
侧向 70
日本
1/38
1/18.5 1/26.5
RS 400m+R4200m+RS 400m的复曲线
圆曲线，R=1200m R4 800+R2450m的复曲线 三次抛物线，R10000→4000m→∞ R7000m+R6000m复曲线 圆曲线，R＝820m 圆曲线R3000(3550)m+三次抛物线（→∞） 圆曲线R6720(7350)m+三次抛物线（→∞）
接触网技术
第九节 接触网线岔布置及理论分析
3、中国高速线路道岔及其基本参数
主要技术性能指标 （1）动能损失ω≤0.5 km2/ h2； （2）未被平衡离心加速度≤0.5m / s2； （3）未被平衡离心加速度时变率Ψ≤0.4m/s3； （4）夹直线长度l≥0.4v，困难条件下夹直线长度≥20 m；大号码道岔夹直线长度不 满足要求时，采用两反向缓和曲线直接连接； （5）18号道岔侧股平面线形采用R=1100m单圆曲线，38号道岔侧股平面线型采用 R=3300m圆曲线+三次抛物线； （6）直向设计速度为250 km/h；侧向设计速度：18号道岔80km/h，38号道岔140 km/h， 满足旅客列车舒适度要求。

计速度为80km/h）。
目前新干线只有一组38号道岔,铺设在上越新干线高崎站新泻方向 3.3km处，为北陆新干线的出岔点。其直向允许通过速度为300 km/h，侧 向允许通过速度为160km/h。道岔平面线型采用复合曲线形式，半径为 8400m＋4200m＋8400m，道岔全长134.790 m，欠超高允许值90mm，欠超 高时变率85m/s，离心加速度时变率0.057 g/s。
接触网技术

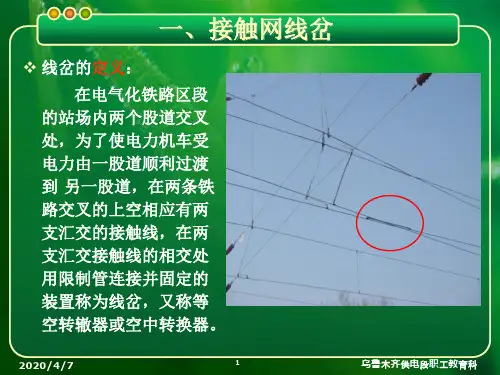

线岔的结构:
接触网线岔是由一根限制管、两个定位线夹和固定限 制管的螺栓组成。 其结构是用一根限制管将相交的两支接触线上下相互 贴近，限制管的两端用定位线夹和螺栓固定在下面那根接 触线上。如果是非正线相交，一般是交叉点距中心锚结或 硬锚近者在下面；若是和正线相交，正线在下面。上面的 接触线应能在限制管和下面接触线间活动。限制管一般用 3/8英寸镀锌钢管加工而成，两端扁平，带有φ13mm圆 孔，限制管用方头螺栓和定位线夹固定在下面的接触线上。
38号道岔
接触网技术
5.7 接触网线岔布臵及理论分析
60kg／m钢轨1/38号高速单开道岔参数表
道岔全 长 L＝136.200 道岔前长 a＝48.711
单位（m）
b＝87.429
道岔后长
道岔容许通过速度
尖轨长 度 37.630 护轨长 度 L侧＝ 10.000 尖轨轨型
直向 V≤250km/h
基本轨长度
71349 134790 64800 94300 145650 154000
允许通过速度 / km.h1
备注 正线与到发线 高速线区间出岔
直向 300 300 300 300 300 300
侧向 70 160 100 130 160 200 西班牙设计，用于 线间距4.3m的渡线

18 2020/7/2
项目二 线岔检调和故障处理
接触网线岔处理
19 2020/7/2
6、常用线岔的性能比较
❖ 两支无交叉式线岔 （1）优点：正线高速取流不受侧线悬挂的影响； （2）缺点：侧线行车时受电弓的转换过渡不是很平缓， 侧线允许通过速度不能太高，否则弓网间将产生较大的冲 击。如果侧线行车速度也较高，那么仍然存在交叉线岔的 不利因素。 该种线岔形式适合于与正线相连的车站到发线道岔。
2020/7/2
21
乌鲁木齐供电段职工教育科
6、常用线岔的性能比较
❖ 锚段关节式无交叉线岔 （1）优点：无论正线还是侧线高速行车，受电弓的转换过
渡都非常平缓，并可保证行车安全； （2）缺点：接触网的布置复杂，施工调整比较麻烦，造价
高。 适用于受电弓工作宽度较小的情况。
2020/7/2
22
乌鲁木齐供电段职工教育科
3、高速线岔
12 2020/7/2
三、无交叉线岔
1、结构
（1）机车受电弓沿正 线高速行驶通过线岔时， 不与渡线接触线 接触，因而不受渡线接 触悬挂的影响。 （2）机车从正线驶入 渡线时（或从渡线驶入 正线），要使受电弓平 稳过渡，不出现钻弓和 打弓现象，且接触良好。
13 2020/7/2
1、结构
2020/7/2
4
乌鲁木齐供电段职工教育科
2、无线夹区
❖ 无线夹区的确定 道岔处接触网的平面布置取决于道岔类型、受电弓工
作宽度、受电弓的动态运行轨迹（最大摆动量和最大抬升 量）。
半工作宽度和最大摆动量决定无线夹区； 最大抬升量决定线岔处两支接触线的抬高量。
2020/7/2
5
乌鲁木齐供电段职工教育科
7 2020/7/2

2020/4/7
4
乌鲁木齐供电段职工教育科
1、无线夹区
❖ 2、无线夹区 在线岔交点两端，直股（正线）接触线和侧股（渡线）
线路中心线距、侧股接触线和直股线路中心线距均在 550～600mm之间，分别设置2组交叉吊弦，即将侧股 接触悬挂的承力索悬吊直股接触悬挂的接触线，而直股接 触悬挂的承力索悬吊侧股接触悬挂的接触线 。
2020/4/7
15
乌鲁木齐供电段职工教育科
3、无交叉线岔
❖ 无交叉线岔的三个工作区 始触区的位置与两个因素有关：
(1)受电弓参数(受电弓的有效工作宽度和摆动量)。 (2)道岔参数(导曲线方程、道岔岔心角、导曲线半径)。
2020/4/7
16
乌鲁木齐供电段职工教育科
4、锚段关节式无交叉线岔
❖ 锚段关节式无交叉线岔 锚段关节式线岔主要应用于两条正线间的渡线道岔，其
2020/4/7
5
乌鲁木齐供电段职工教育科
1、无线夹区
❖ 无线夹区的确定 道岔处接触网的平面布置取决于道岔类型、受电弓工
作宽度、受电弓的动态运行轨迹（最大摆动量和最大抬升 量）。
半工作宽度和最大摆动量决定无线夹区； 最大抬升量决定线岔处两支接触线的抬高量。
2020/4/7
6
乌鲁木齐供电段职工教育科
2020/4/7
8
乌鲁木齐供电段职工教育科
2、交叉线岔
❖ 单开道岔非标准定位的线岔调整 非标准定位时，定位支柱位于道岔导曲线两内轨距
为935~735mm处，即两线路中心距为500~700mm的范围内。
2020/4/7
9
乌鲁木齐供电段职工教育科
2、交叉线岔
❖ 对称和复式交分道岔 复式交分道岔标准定位接触线应相交于道岔对称中心轴的上方。
