室内分布系统初步规划流程一、了解需求。

咱得先知道这个室内分布系统是为啥而建的呀。

是一个大型商场，人来人往的，要保证大家都能有信号打电话、上网呢；还是像学校那种地方，学生们都要用手机查资料、看视频啥的。

这就好比我们要给一个人做衣服，得先知道这个人是要参加舞会呀，还是就日常穿着。

要是商场的话，那可能人流量大，对网络的容量要求就高，像那种直播带货的人在商场里也得能顺利直播吧。

要是学校呢，可能教学楼、图书馆这种地方就更注重信号的稳定，总不能学生查个资料查一半没信号了，那得多闹心呀。

二、勘查现场。

这一步可重要啦。

我们就像探险家一样，要到这个室内的各个角落去瞅瞅。

看看哪里有墙呀，墙有多厚，是普通的砖墙呢，还是那种厚厚的混凝土墙。

因为墙对信号的阻挡可不小呢。

还有天花板的高度，如果天花板特别高，信号传播的距离就远一些，那我们的设备布局可能就得调整。

再看看有没有什么大型的设备或者金属结构，像那种大的空调机组或者金属的货架之类的，这些都会影响信号的传播。

我记得有一次去一个工厂勘查，里面全是大机器，信号在里面就像迷失了方向的小兔子，到处乱撞。

这时候就得好好考虑怎么避开这些干扰源来布置我们的设备啦。

三、确定信号源。

信号源就像是心脏一样，给整个室内分布系统供血呢。

我们得根据之前了解的需求和勘查的结果来选。

如果是比较小的室内空间，可能一个小型的信号源就够了。

但要是那种大型的建筑，像酒店啥的，好几层楼，那可能就得好几个信号源联合起来工作啦。

而且还要考虑信号源的功率，功率太大了可能会有辐射的问题，功率小了又覆盖不到整个区域。

就像给花浇水，水太多会把花淹死，水太少花又会渴死。

我们要找到那个刚刚好的度。

四、规划天线布局。

天线就像是信号的小使者，把信号传递到每个角落。

在布局天线的时候，要考虑到信号的覆盖范围。

不能有的地方信号满满的，有的地方却一点都没有。

比如说在一个长方形的办公室里，我们不能只在一个角落放一个天线，那另外一头的人就只能干瞪眼没信号啦。

建筑物移动通信室内分布系统建设流程规范1. 引言1.1 概述建筑物移动通信室内分布系统是指在建筑物内部，通过安装基站和相关设备，实现移动通信信号的覆盖和扩展的一种技术方案。

该系统能够解决建筑物内信号弱、拥塞等问题，并提供稳定、高质量的通信服务。

随着移动通信的快速发展和人们对无线网络需求的增加，建筑物移动通信室内分布系统成为现代化建筑必备的基础设施之一。

1.2 文章结构本文将简要介绍建筑物移动通信室内分布系统，并针对其建设流程制定了一套详细规范，以保证系统设计与实施的质量。

文章主要包括以下几个方面：- 第2部分将概述建筑物移动通信室内分布系统，阐明其组成部分以及应用场景；- 第3部分将讨论制定建设流程规范的必要性，包括现状分析、风险与挑战以及规范化的重要性；- 第4部分将详细介绍建设流程规范中的具体步骤与要点，包括全面规划与设计阶段、施工与实施阶段以及调试与优化阶段；- 第5部分将对整篇文章进行总结回顾，并展望未来建筑物移动通信室内分布系统的发展趋势。

1.3 目的本文旨在规范建筑物移动通信室内分布系统的建设流程，提供一套标准化的操作指南。

通过明确每个步骤的目标和要求，使得系统设计和实施更加科学、高效，提高系统的可靠性和稳定性。

同时，本文也为相关专业人员提供了一个全面了解建筑物移动通信室内分布系统的指导手册，方便他们在实际工作中能够按照规范进行操作。

通过规范建设流程，我们可以更好地满足用户对无线通信服务质量的需求，并推进移动通信技术在建筑物内部的普及应用。

2. 建筑物移动通信室内分布系统概览2.1 什么是建筑物移动通信室内分布系统建筑物移动通信室内分布系统是一种用于增强和改善建筑物内部无线通信信号覆盖的解决方案。

随着人们对高品质无线通信服务的需求不断增长，传统的室外基站已经不能满足人们在建筑物内部的通信需求。

因此，为了提供稳定、高效、广覆盖的室内通信环境，建筑物移动通信室内分布系统应运而生。

该系统由一系列设备和技术组成，旨在将无线电频率信号从外部移动网络引入建筑物，并通过内部的分布天线网络，将这些信号均匀地覆盖到每个房间、大厅和楼层。

中国铁塔标准化建设管理丛书（3）新建室分布系统分场景建设指导手册（v1.0）中国铁塔股份. -可修编- .建设维护部前言本丛书的编制目的，是通过标准化建设管理，做到高效率、低成本、高质量，打造技术最好、成本最低、项目管理能力最强、素质能力最高的专业队伍。

本手册介绍了大型场馆、交通枢纽、地铁、大型建筑物等场景的建设方案，明确了上述各场景建设的如下容：✓各类场景的覆盖围及目标；✓室分布系统建设的方式；✓配套通用的建设模式；✓重点关注的容。

本手册起草单位：中国铁塔股份省电信规划本手册供建设维护序列人员参考使用，不作为设计单位设计、施工单位施工的依据。

. -可修编- .目录一、常用室分布系统建设方式11.1室分布系统主要器件11.2无源分布系统41.3有源分布系统61.4泄漏电缆分布系统8二、室分布系统场景建设方案92.1网络制式及频率92.2各通信系统间干扰分析102.3多系统共建典型方案132.4大型场馆182.4.1 场景特点及覆盖目标182.4.2 室分布系统建设的方式21. -可修编- .2.4.3 配套通用的建设模式242.4.4 重点关注的容262.5交通枢纽272.5.1 场景特点及覆盖目标272.5.2 室分布系统建设的方式292.5.3 配套通用的建设模式362.5.4 重点关注的容382.6地铁392.6.1 场景特点及覆盖目标392.6.2 室分布系统建设的方式402.6.3 配套通用的建设模式432.6.4 重点关注的容442.7大型建筑物462.7.1 场景特点及覆盖目标46. -可修编- .2.7.2 主要的室分系统建设方式482.7.3 配套通用的建设模式532.7.4 重点关注的容542.7.5 造价分析562.8典型案例572.8.1 项目概况572.8.2 组网方案592.8.3 小区划分602.8.4 干扰分析692.8.5 系统扩展性732.8.6 其它注意事项75. -可修编- .一、常用室分布系统建设方式1.1室分布系统主要器件类型外观举例类型外观举例➢馈线：主要类型有1/4、1/2、7/8、5/4、13/8等馈线，最常用是1/2、7/8 ➢功分器：是等功率分配器件，常见的有二功分器、三功分器、四功分器等➢泄漏电缆：是一种具有优良导引辐射性能的传输线，是一种开有八字槽的同轴电缆，兼有普通电缆和天线的作用。

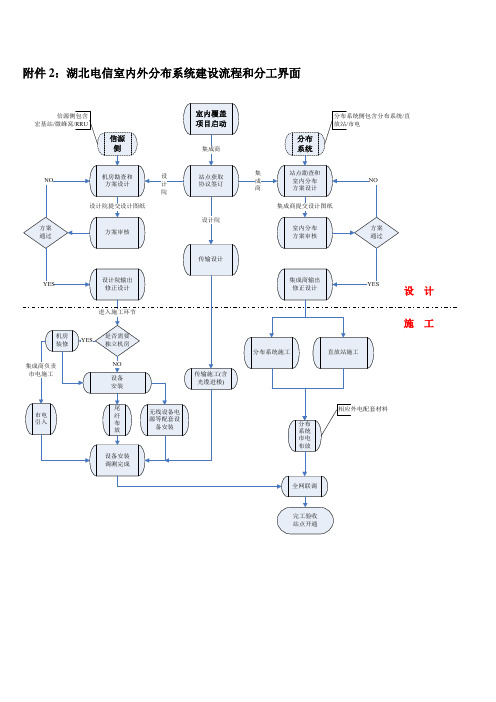

电信室内分布系统建设流程一．电信建设部预分配站点、集成商及监理,生成《厂家、楼宇、负责人对应关系表》二．公司物业部协调员与站点所在物业达成协议，签订物业协议(施工合同）1.商谈机房位置2.施工材料放置(仓库）3.施工进出场时间,施工周期4.机房配套设施问题（电源，地排）三．设计员现场查勘,出具详细测试报告提交给电信片区维护组审核(电信组织相关单位现场查勘复核测试报告)，确定建设方案并出具设计方案1.提交测试报告给片区维护组审核、会审;2.片区维护组组织优化组、接入维护中心、设计院、集成商现场复核测试数据,确定覆盖目标和建设方式,并在《室内分布系统勘察表》上共同签字确认3.在复测完成后3天内提交设计方案，设计方案由设计院审核(２天内完成)通过后提交片区维护组，片区维护组审核无问题后分发给技术组、优化组,由技术组组织各相关班组、单位进行设计会审，会审通过后各方需在《设计方案审核表》上签字确认,如审核不通过,集成商需在2天内提交修改后的设计方案并由片区维护组牵头完成确认。

四．现场督导制定施工方案（参照局方的时间安排),并向电信片区维护组提交《开工报告》进行审核五．现场督导向电信片区维护组提交料单审核,开具领料申请表六．现场督导组织施工队领料并进场施工安装1、安全施工、物业协调、卫生维持2、材料整齐摆放3、按图施工,合理使用材料避免浪费损坏4、线缆布放、各种器件、天线安装工艺质量监管(不定时抽查）七.现场督导在施工完成后组织相关人员进行工程自检验收主要内容１、施工量及用料审核(以用料表为基础）2、缆线布放工艺检查3、无源器件安装工艺检查4、RRU及有源器件安装工艺检查5、天线安装工艺检查6、室内分布系统驻波比测试(如基站出口测试低于1．4（800Ｍ－２.５G),不需测试分层驻波，通过楼层天线下功率进行表征,但平层功率必须达标,如不符合要求,进行分层驻波补测）7、天线口输出功率测试(每层楼1个天线抽测)使用手机测试,覆盖区域内功率电平高于-80ｄBm,窗边EC/ＩO大于—８,取效果最差的一组数据。

第1篇一、引言电信工程作为我国信息化建设的重要组成部分，其施工过程的规范和高效直接影响到工程的质量和进度。

本文将详细阐述电信工程室分施工过程，包括施工前的准备工作、分项工程的具体施工步骤、施工过程中的质量控制以及施工结束后的验收工作。

二、施工前的准备工作1. 熟悉图纸和有关资料在施工前，施工人员应仔细阅读电信工程图纸，了解工程的整体布局、设备配置、线路走向等。

同时，收集相关的技术资料，如施工规范、设备说明书等。

2. 调查施工条件根据图纸和资料，实地考察施工现场，了解施工环境、地形地貌、交通状况等。

针对特殊情况，如地下管线、周边建筑物等，做好相应的调整和规划。

3. 编制施工组织设计根据工程特点和施工条件，编制详细的施工组织设计，包括施工进度计划、施工方案、资源配置、安全措施等。

4. 确定施工队伍和技术人员组建一支具备丰富经验和专业素质的施工队伍，包括项目经理、技术负责人、施工员、质量员等。

对施工人员进行技术培训，确保其掌握施工技术和安全知识。

三、电信工程室分施工过程1. 设备安装施工（1）设备基础施工：根据设备图纸，进行设备基础的开挖、浇筑、养护等工序。

（2）设备安装：按照设备说明书，进行设备的安装、调试、测试等工序。

（3）线缆敷设：根据线路走向，进行线缆的敷设、绑扎、标识等工序。

2. 线路施工（1）线路开挖：根据线路走向，进行线路开挖、清理等工序。

（2）管道敷设：根据管道走向，进行管道的敷设、连接、测试等工序。

（3）线缆敷设：根据线路走向，进行线缆的敷设、绑扎、标识等工序。

3. 防雷接地施工（1）接地体施工：根据防雷接地要求，进行接地体的开挖、埋设、焊接等工序。

（2）接地线敷设：根据接地线走向，进行接地线的敷设、连接、标识等工序。

4. 信号传输施工（1）信号传输设备安装：按照信号传输设备图纸，进行设备的安装、调试、测试等工序。

（2）信号线缆敷设：根据信号线缆走向，进行线缆的敷设、绑扎、标识等工序。

无线通信系统室内覆盖工程施工工艺图文手册Version 1.0编写单位无锡电信无线维护中心编写时间2012.05.24目录一、系统组成 (3)1.1 信源设备 (3)1.2 有源设备 (4)1.3 无源器件 (4)1.4 天线 (4)1.5 线缆 (5)1.6 连接器和转接器 (7)二、信源施工安装 (10)2.1 主设备RRU安装 (10)2.2 光纤直放站安装 (10)2.3 无线直放站安装 (11)2.4 微型直放站安装 (12)2.5 有源设备接地、接电要求 (12)2.6 WLAN设备安装图例 (13)三、有源器件安装 (16)3.1干线放大器 (16)四、无源器件安装 (17)五、天线安装 (20)六、馈线布放要求 (25)七、接头制作 (30)7.1 1/2"馈线接头制作基本步骤和方法 (30)八、标签制作 (33)参考文献 (34)一、系统组成室内分布系统建设项目的网络结构如图1-1所示。

室分建设项目示意图图1-1室分建设项目主要由信号源和分布系统两部分组成。

信号源包括：宏基站、分布式基站、各类直放站、AP等设备，室内信号分布系统是由有源器件、无源器件、天线、线缆等组成。

1.1 信源设备信号源主要包括宏基站、分布式基站、各类直放站、AP（Access Point）设备等。

图1-2 BBU设备图1-3 RRU设备图1-4 直放站近端设备图1-5 直放站远端设备图1-6 WLAN AP设备图1-7 微直放站设备微功率直放站RRU直放站近端APBBU直放站远端1.2 有源设备有源设备主要包括直放站、干放等。

图1-8 干放设备图1-9 直放站设备1.3 无源器件无源器件主要包括功分器、耦合器、合路器等。

Ø功分器：将接收到的射频信号，经线缆均等地分成多路的无源器件。

包括：二功分、三功分、四功分。

Ø耦合器：将接收到的射频信号，经线缆不均等地分成多路的无源器件。

包括：5db、6db、7db、10db、15db、20db、25db、30db、40db等规格。

室内分布系统室内分布系统解决的问题近年来，随着移动通信的快速发展，移动电话已逐渐成为人民群众日常生活中广泛使用的一种现代化通信工具，同时广大移动用户对移动通信服务质量的要求也越来越高，他们已不再单单满足于良好的室外移动通信服务，而且也要求在室内（特别是星级酒店、大型商场、高级写字楼等）能享受优质的移动通信服务。
