医院安装空调施工方案一、项目背景随着人们生活水平的提高和医疗服务的不断升级，越来越多的人选择在医院接受治疗和康复。
良好的室内环境对于医院的正常运营和病患的康复至关重要。
在医院中，空调系统的安装是保证舒适室内环境的重要因素之一。
二、施工目标医院空调的施工目标是为医院病房和手术室等重要区域提供舒适、洁净、安全的空气环境。
确保医院患者和工作人员的舒适度，并减少传染病的传播风险。
三、施工方案1. 空调系统设计在医院中，建议采用中央空调系统。
中央空调系统由空调机组、风管、末端设备和控制系统组成。
它可以集中供冷、供热和通风，实现整体调节和控制。
2. 空调选型根据医院的需求，选择适当的空调设备进行安装。
考虑医院不同区域的使用需求、人流量和空间面积，选择适合的空调型号和功率。
为了保证空调系统的效率和可靠性，建议选择具有较高能效等级和长保修期的设备。
3. 综合管道布置空调系统需要通过风管进行冷热空气的输送，因此需要合理布置风管系统。
根据医院建筑结构和空调系统需求，设计合理的风管线路，使空气能够有效地流通到每个房间。
4. 控制系统医院空调系统的控制系统应具备精确的温度、湿度和风速控制能力。
通过合理设置温度传感器、湿度传感器和风速调节装置，可以实现各个区域的精确控制和集中监测。
5. 安全性考虑医院是特殊的场所，对于空调系统的安全性要求较高。
在施工过程中要确保空调系统的电气安全和防火安全。
空调设备和线路的安装需要符合相关的安全标准，如保证电源稳定、防雷措施、防火墙设施等。
6. 预算与进度控制医院空调系统的施工预算需要充分考虑到设备采购、材料、人工和其他费用，并合理编制施工进度计划。
在施工过程中，需要严格控制质量和进度，确保按时、按质完成施工任务。
7. 环保考虑在设计和施工过程中，应考虑空调系统的环保性能。
选用高效节能的设备和材料，减少能耗和环境污染。
并合理利用回收系统，如热回收系统，用于减少能源消耗。
四、验收标准医院空调安装完成后，需要进行验收。
最新住院大楼中央空调安装工程施工组织设计方案一、前言1.工程简介1.1本工程为**市神经精神病医院所需新建住院大楼所需中央空调末端及安装服务，建设单位为**市神经精神病医院，工程地点位于**市长庚路以西，滨湖路以北**市神经精神病医院院内。
本工程大楼地下局部1层，地上12层，建筑高度43.85m，建筑面积16921m2,防火设计建筑分类为高层一类，耐火等级为地上一级，地下一级。
空调设计为舒适性空调，总冷量为1749.8kw,总热量为1399.8kw，空调主机采用两台Q=860Kw/h的地源热泵机组置于地下室空调机房内，系统补水定压来自高位膨胀水箱。
1.2工程范围整个中央空调系统范围内水系统、风系统、防排烟系统相应设备(不含空调主机和水源井)和管道、阀门、管件、部件等材料的采购、安装与调试及相应的质量保修期服务。
1.3各系统简述1.3.1空调水系统大楼空调系统补水来自高位膨胀水箱，管网最高点及门形弯管顶端均设置DN20自动排气阀，最低点设DN25放水阀。
冷冻水系统采用闭式循环系统，供、回水干管设计为水平方向和竖直方向同程式布置。
空调支管与末端设备连接处均安装检修控制阀和不锈钢软接头，进水支管均安装Y型过滤器，回水支管安装电动二通阀控制室内温度。
冷凝水管尽量不拐弯和缩短距离，同时在末端设通气管以便排出通畅，排出点可就近调整，坡度为0.01，有压管坡度为0.003，坡向立管方向。
冷冻水主管每30m装设不锈钢波纹补偿器，具体位置现场定。
空调水系统支架采用木垫式管架。
系统供、回水管管径＜DN100时采用PP-R塑铝稳态管，管径≥DN100时采用无缝钢管，冷凝水管采用U-PVC管。
空调系统保温均采用难燃型B1级福耐斯发泡橡塑保温材料，导热系数λ≤0.033w/(m²k)保温厚度及方法参考设计要求。
1.3.2空调风系统空调风管采用酚醛复合保温风管(不燃A级)，空间小的房间采用卧式暗装风机盘管加新风系统，低速风管；大空间采用超薄型吊顶空调机组，低速风管，气流组织为上送，集中上回。
完整版医院医疗大楼通风空调工程施工组织设计方案一、项目背景该项目是一座医院医疗大楼通风空调工程，总建筑面积为XXX平方米。
本项目施工期限为6个月，属于标准的新建医疗大楼通风空调系统施工项目。
二、项目目标1.确保该医疗大楼通风空调系统能够正常运行和提供良好的室内环境；2.完成施工任务的质量和安全要求；3.按时完成工程。
三、项目组织结构3.施工人员：根据实际需求确定具体人员数量和工种。
四、施工方案1.施工准备：a.制定详细的施工计划，包括材料采购、施工工序和进度安排；b.确定施工现场，布置施工装备和设施，并制定相应的安全措施；c.检查和清理施工现场，确保施工区域的平整和干净。
2.材料采购：a.根据施工计划，制定材料采购方案，包括数量、规格、质量和供应商；b.按时采购所需材料，并进行质量验收；c.做好物资管理和保管工作。
3.施工工序：a.安装通风管道系统：按照设计图纸和要求，进行通风管道的安装和连接，包括风管、排烟管等；b.安装空调设备：根据设计要求，进行空调设备的安装和连接，包括空调主机、风机盘管、冷却塔等；c.安装电气系统：进行电气布线和设备安装，包括电缆敷设、开关箱安装等；d.安装控制系统：进行空调控制系统的安装和调试，包括温控器、传感器等；e.进行系统运行测试和调试，确保通风空调系统能够正常运行。
4.安全措施：a.制定施工安全计划，包括施工现场的交通、防火、安全通道等；b.安装必要的安全设施，如警示标志、消防器材等；c.进行安全教育和培训，确保施工人员具备必要的安全意识和操作技能；d.加强施工现场的监督和管理，保证施工过程中的安全。
五、施工进度和质量控制1.制定详细的施工进度计划，包括每个工序的开始和结束时间；2.设置里程碑，进行里程碑式的检查和验收；3.实施严格的质量控制措施，包括施工质量检查、检验和测试；4.严格按照相关标准和规范进行施工，确保工程质量。
六、风险管理1.制定风险管理计划，包括风险识别、评估和控制措施；2.加强施工现场的安全管理，防止工伤事故的发生；3.做好施工材料的质量控制和管理，防止施工质量问题；4.做好现场环境保护工作，防止施工对周围环境的污染。

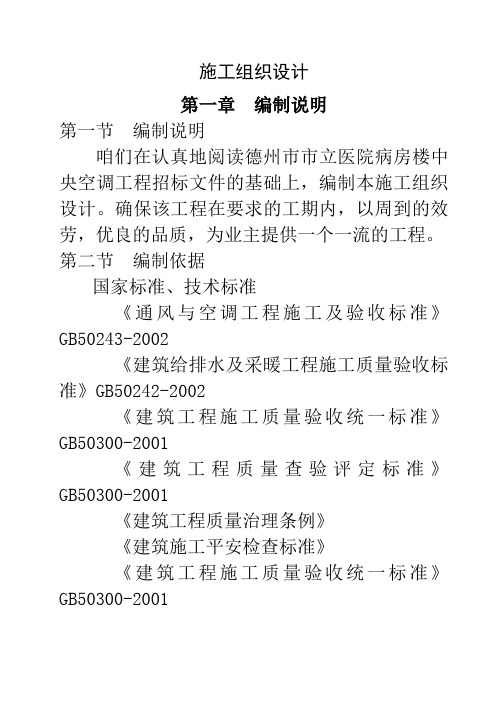

施工组织设计
第一章编制说明
第一节编制说明
咱们在认真地阅读德州市市立医院病房楼中央空调工程招标文件的基础上，编制本施工组织设计。
确保该工程在要求的工期内，以周到的效劳，优良的品质，为业主提供一个一流的工程。
第二节编制依据
国家标准、技术标准
《通风与空调工程施工及验收标准》GB50243-2002
《建筑给排水及采暖工程施工质量验收标准》GB50242-2002
《建筑工程施工质量验收统一标准》GB50300-2001
《建筑工程质量查验评定标准》GB50300-2001
《建筑工程质量治理条例》
《建筑施工平安检查标准》
《建筑工程施工质量验收统一标准》GB50300-2001。
xx 医院中央空调工程施工组织设计编制：审核：批准：xxxx 安装工程有限公司二○○五年一月九日第一章编制依据1 、国家标准及规范a.GBJ302-88 《建筑采暖卫生与煤气工程质量检验与评定标准》b.GBJ242-88 《通风与空调工程质量检验评定标准》c.GBJ242-82 《采暖与卫生工程施工及验收规范》d.GB50243-2002 《通风与空调工程施工质量验收规范》2 、本公司《施工组织设计编制规则》第二章工程概况一、工程概况：1 、本工程为 xxxx 中央空调工程，工程内容包括空调水系统、机房系统安装。
2、施工条件：开工前已完成了施工现场的整理。
同时施工机具需要量、材料设备需要量及进场计划，劳动力需要量计划均已编制完毕且准备就绪。
施工实行现场管理，由施工负责人和技术负责人负责全面管理工程进度和质量控制。
3 、质量目标：本工程安装完成交付使用时，质量达到下述目标：1 ) 合同范围内的全部工程的使用功能均符合设计要求。
2 ) 分项工程质量达到建筑工程质量检验评定标准，合格率达到100% ，工程竣工达到合同规定标准。
第三章工程质量标准工程各分项工程施工质量均达优良标准，系统调试按设计要求一次成功。
第四章各分项工程的施工方案一、空调水系统安装( 一 ) 管道冷热 ( 媒 ) 水系统安装分项工程1 、材料要求1 ) 管材：无弯曲、锈蚀、无飞刺、重皮、凸凹不平现象。
2 ) 管件：无偏扣、乱扣、断线和角度不准确现象。
3 ) 阀门：铸造规矩，无毛刺、丝扣无损伤，直度和角度正确，开关灵活严密。
4 ) 管材、阀门必须具有合格证。
2 、施工准备1 ) 竖管安装：位于管道井内，安装应配合土建施工。
2 ) 干管安装必须在确定准确的楼地面标高后进行。
3 ) 支管安装必须在墙面抹灰后进行。
3 、施工工艺1 ) 工艺流程：安装准备——预制加工——卡架安装——竖管安装——干管安装——支管安装——冲洗——试压——防腐——保温2 ) 安装准备a. 认真熟悉图纸，安装预埋件。
宿州市中医院住院大楼中央空调工程施工组织设计编制人：王猛审核人：郝敬印2012年2月2日施工组织设计1、项目概况1、宿州中医院本项目北临和平路，本工程为宿州市中医院住院大楼，地下一层地上十三层，地下面积993m^2，地上面积12150m^2。
其中：一层为门厅及药房等，二层为检查诊疗，三层为ICU及供应室，四层为手术室，五层至十二层为病房，十三层为行政房及会议室。
2、施工组织整体部署一、为保证该项目顺利，本工程在项目地专门成立项目经理部，实行项目经理责任制，由项目经理负责整个工程的施工治理（工程进度、工程质量、施工安全、组织协调、劳力调配）。
公司本部针对工程也会专门组织成立技术小组，以应对施工过程中遇到的问题。
另本公司为专门选派项目技术总负责全面负责技术治理，并独立行使质量操纵权，不定期进行检查抽查。
项目副经理负责现场施工与治理。
二、施工力量部署施工队伍从我公司的各施工班组重抽取技术硬、业绩突出、能打硬仗的作业队伍进行施工，施工人员选用有国家相关专业技术人员和参加过日立中央空调项目施工的人员，按专业组成施工组，以发挥各自技术特长。
专业分为：空调组、电气组和调试组。
空调组负责室内、外机安装及管线连接。
电气组负责室内、外机操纵连接，室外内外机电源线压线、遥控器安装及配合调试。
调试组负责设备调试、运行。
施工班组分标段、分区开展施工。
劳动力打算配备情况：三、组织预备：确定劳动组织，下达施工任务，做到心中有底。
编制安装工程进度表和施工过程中的劳动力动态表。
层层落实技术交底工作，并做好安全、文明施工教育工作。
做出交叉配合施工的安排，要紧有两方面内容：一是安装与土建之间的交叉配合，另一是安装各专业工程施工之间的交叉配合。
方法是依照安装工程进展表，参考土建施工进度表，结合工程具体特点，提出实行交叉配合施工的项目和时刻。
设专职人员负责各方面的协调工作（包括与业主、监理及各专业单位之间的联系）。
五、施工部署为了加强现场治理，有打算地组织施工，现场建立安装项目治理组，同时建立质量保证体系和安全保证体系，使安装工程按期、保质地完成。
第一章施工部署和施工准备一、开工准备施工准备工作作为施工正式开工前的布置、安排工作是工程施工工作的前奏。
是为本工程的施工建立必要的技术和物质条件，统筹安排施工力量和施工现场。
是进行目标管理，工程施工顺利进行根本保证,因此认真做好施工准备工作对发挥企业优势、合理供应资源、加快施工速度、提高工程质量、降低工程成本、增加企业经济效益、赢得企业社会信誉等具有重要意义，其工作要点如下：1、认真做好技术准备工作技术准备是施工准备的核心，本公司将按计划的管理组织机构及时组织工程施工技术人员进场做好下工作:1）做好图纸会审工作在项目技术经理、总工程师的组织熟悉图，进行自审工作，做好审察记录以及对设计图纸的疑问和建议，在此基础上会同业主和设计院进图纸会审，深入理解设计思路、意图以及设计要求,从而指导施工.2）积极准备有关的技术资料按施工要求积极配备各类管理资料，技术资料,施工规范,验评标准，并在总工程师的组织下进行各有关施工技术交底工作。
3)做好施工组织设计的补充调整工作通过对施工图纸的会审以及施工技术要求的掌握、理解、核定，在总工程师的组织下进行施工组织设计的补充、调整工作，使施工组织设计更切合实际地发挥指导作用.4）及时准确地编制好施工图预算和施工预算按照施工图及补充图纸及时编制出施工图预算，报送业主。
在项目生产经理组织下按施工要求及时编制出施工预算，和工料分析，它是项目部编制各项成本支出、考核用工、签发任务单、限额用料的依据。
5）建全技术管理的各级制度施工中的技术管理是施工管理的重要组成部分,及时编制出可行的各种施工方案，并做好对各级技术人员及施工班组的技术交底工作。
制订规范的工作职责和工作制度，使技术管理条理化、专业化。
2、做好物资准备工作在项目供应经理的组织下，积极组织物资供应，按使用要求做好现场材料贮存，保管工作，对钢材料库、五金材料设备贮存、危险品仓库等按要求进行搭设,并做好标准化管理，配备必要的消防器材,制订保管、守卫及领用手续制度，物资准备工作程序如下：根据材料供应计划分批组织进场，按规定地点储放，并做好遮盖保护，同时对各种进场材料进行抽检试验，对不合格品坚决退货。
目录第一章编制依据及工程执行的规范、标准第二章现场管理机构设置及材料的选择第三章施工材料的选择第四章主要分部分项工程施工方案第五章施工机具、检测设备配备及进场计划第六章劳动力安排计划第七章施工进度控制计划第八章施工总平面布置及供水、供电计划第九章成品、半成品的保护措施第十章确保工程质量的技术、组织措施第十一章确保安全施工的技术、组织措施第十二章确保文明施工的技术、组织措施第十三章确保工期的技术、组织措施及材料计划第十四章系统调试方案及步骤第十五章配合措施、争取省优工程的组织计划和保证措施第一章编制依据及工程执行的规范、标准一、工程概况工程名称：南阳市xx医院新建病房大楼中央空调系统工程建设单位：招标代理机构：工程地点：工程范围：南阳市xx医院新建病房大楼总建筑面积76500m2，框剪结构，地下二层、地上二十二层。
工程范围为中央空调末端系统及其附属设备的安装、调试、培训、质保期服务、与货物有关的运输和保险及其他相关服务建筑物空调冷源为三台离心机水冷冷水机组，放置在地下一层的冷冻机房内，空调热源为热交换站，空调水系统为二次泵系统。
通风系统：冷冻机房、水泵房均采用机械排风、机械送风。
热交换站、变配电站均采用机械排风、机械送风。
质量要求：工程质量在《工程施工质量验收规范》规定的合格标准基础上，力争达到省级优质工程质量标准，但不能影响主体工程“中州杯”的评定。
工期要求：合同全部工程以甲方的进场施工通知单为准，自通知进场之日起满足总包单位总工期要求。
二、编制依据“南阳xx医院新建病房大楼中央空调系统末端安装工程”招标文件。
“南阳xx医院新建病房大楼中央空调系统末端安装工程”答疑文件。
业主提供的南阳xx医院医院新建病房大楼中央空调系统末端安装工程施工图纸。
国家和行业的现行技术标准和技术规范（见本章）。
公司的《施工组织设计编写导则》。
公司的《质量手册》、《程序文件》、《作业指导书》等质量保证体系文件。
公司的相关专业施工工艺。
中央空调工程安装施工组织设计方案为了保证中央空调工程的安装施工工作顺利进行，需要对其进行组织设计，以下为中央空调工程安装施工组织设计方案。
一、工程概况本工程包括建筑物内部及外部的中央空调设备、管路、电气系统及控制系统等安装施工工作，设备安装区域主要包括：机房、末端设备房、风道井及管道走廊等。
二、组织结构1.项目部项目部为本工程的总指挥机构，主要负责本工程的总体组织和协调工作，由项目经理领导。
负责编制施工计划、工程量、工程进度与质量控制等工作，并协调各班组间的工作关系，保证工程质量和安全。
2.机电班组机电班组主要负责机械设备安装、管道安装、电气设备安装、空调箱、风机及空气处理设备的安装等工作，由班组长统筹安排、指挥一线工人的具体施工工作。
3.制图班组制图班组主要负责制定施工图纸、安装图纸及施工工艺图等。
制定的施工图纸要符合国家有关规定和工程设计要求，并提供工程参照物和安装标准。
4.安全保卫组安全保卫组主要负责保证工程施工中施工作业人员的人身安全及工程设备的安全，监督执行施工现场的安全规定，避免事故的发生，维护施工秩序和文明施工。
三、施工管理1.施工质量施工班组的工作人员应具备相应技术水平，运用先进技术和正常规范加工安装材料。
在各个施工环节严格按照设计要求、规范和施工图纸进行操作。
2.施工进度应根据工作性质的不同合理安排工人的工作进度，并且要及时调整，在规定的时间内达到预定的施工进度和质量。
3.施工安全施工期间专人进行安全巡查和管理，做好施工现场的安全防范工作，避免机械设备、供电等方面的事故，确保现场施工安全。
四、工程进度本工程的施工周期较长，可分为以下几个阶段：1.前期准备阶段制定施工计划、工序计划、人员调配、设备调配等。
2.设备安装阶段设备的运输及现场安装，采用吊装、滑轮架等方式。
3.管道及风道安装阶段管道及风道部分的安装，须采用钢构架支撑及吊装等方式进行，保证二次制品的安装准确度。
4.电气设备安装及调试阶段电气设备的安装，配电箱、供电插座等的安装及电气调试。
最新医院住院楼中央空调安装工程施工组织设计方案目录第一部分公司简介 (1)1.1、公司概况 (9)1.1.1公司组织体系 (9)1.1.2生产指挥体系 (9)1.1.3质量保证体系 (9)1.1.4空气调节、供热通风与制冷工程施工技术能力 (10)1.2公司组织机构 (11)第二部分：工程概况 (4)2.1、工程简介 (4)2.2工程内容及系统说明 (4)2.2.1暖通及空调系统 (4)2.3、工程特点及施工关键； (6)2.3.1工程特点： (6)2.3.2关键施工过程的划分 (7)第三部分施工布署 (8)3.1总体目标 (8)3.1.1质量目标: (8)3.1.2管理目标: (8)3.1.3工期目标 (8)3.1.4安全与文明施工目标 (8)3.1.5环保管理目标 (8)3.1.6协作目标 (9)3.2承诺 (9)3.3施工布置协调管理 (9)3.3.1施工区域的划分 (9)3.3.2 生产要素的配备 (9)3.4施工组织管理 (9)3.4.1项目组织机构 (9)3.4.2项目组织机构管理人员的选配 (10)3.4.3项目经理部人员资质 (10)3.4.5空调安装工程管理 (10)3.5施工进度计划和工期保证措施 (12)3.5.1进度计划编制 (12)3.5.2进度计划体系 (12)3.5.4空调安装工程进度阶段目标 (14)3.6施工准备 (15)3.6.1施工准备工作基本任务 (15)3.6.2技术准备 (16)3.6.3施工详图的二次设计 (17)3.6.4物质准备: (18)3.6.5劳动组织准备 (19)3.6.6施工现场准备 (23)3.6.7施工场外准备（材料加工和订货） (23)3.7.1材料、设备送审、订货、进场计划 (24)3.7.2施工机具使用计划 (24)3.7.3劳动力需用计划 (24)第四部分：施工技术措施 (25)4.1、通风空调系统管道安装技术措施 (25)4.1.1管道安装工艺流程 (25)4.1.2施工准备 (25)4.1.3材料进货检验 (26)4.1.4除锈、防腐 (33)4.1.5支架制作安装 (33)4.1.6冷冻机房、空调机房、 (34)4.1.7阀门，阀件及压力表温度计的安装 (37)4.1.8管道连接的技术要求 (38)管道焊接连接 (38)管道螺纹连接 (40)PVC管粘接 (41)4.1.9风机盘管支管安装 (41)4.1.10试压 (43)4.1.11冲洗 (43)4.1.12保温 (43)4.2、通风管道施工技术措施 (45)常规风管加工工艺 (46)4.2.2风管安装 (48)风管支吊架的安装 (48)风管安装 (49)注意事项 (49)风管试压漏风检查 (50)4.2.3保温施工工艺 (50)技术要点 (50)注意事项 (50)管道保温顺序 (51)4.3设备安装专业分项工程安装工艺和技术保证措施 (52)4.3.1水泵安装技术方案 (52)水泵安装工艺流程 (52)开箱检查 (52)基础验收 (53)水泵搬运和吊装 (53)水泵安装 (53)清洗注油： (54)阀门，阀件及压力表温度计的安装 (54)成品保护 (55)电机电气运行保护检查 (55)水泵试运转 (55)4.3.2风机、空调机组及风机盘管安装技术措施 (56)机组安装工艺流程： (56)开箱检查 (56)基础验收 (56)机组安装程序 (56)机组的清洗、注油、成品保护 (57)机组试运转 (57)4.3.3换热器安装技术措施 (58)4.3.4空调冷冻机组安装方案 (58)4.3.5分水缸、集水箱、膨胀水箱、冷却塔安装技术方案 (59)4.3.6主要设备的吊装、搬运措施 (60)第五部分：质量保证措施 (61)5.1质量保证的目标分解，建立全面质量管理 (61)5.1.1工程质量目标 (61)5.1.2质量目标的分解： (61)5.1.3建立全面质量管理体系 (61)5.2建立质量保证体系 (62)5.2.1质量保证体系 (62)5.2.2质量体系要素划分表 (62)质量体系职能分配图 (62)5.2.3项目组织机构表 (63)5.2.4质量保证措施 (63)第六部分：安全与文明施工 (80)6.1安全、文明施工目标 (80)6.1.1安全施工目标 (80)6.1.2文明施工目标 (80)6.2确保安全文明施工的技术组织措施 (80)6.3安全管理 (80)6.3.1安全管理方针 (80)6.3.2安全组织保证体系 (80)6.3.4．安全教育程序 (84)6.3.5组织安全活动程序 (84)6.3.6安全检查 (85)6.3.7安全管理制度 (1)6.4安全措施 (1)6.4.1临电保护措施 (1)6.4.2.高处作业 (2)6.4.3洞口防护 (3)6.4.4施工机械防护 (4)6.5消防治安保证措施 (5)6.6文明施工措施 (6)6.7环境保护的技术措施 (6)6.7.1环境管理方针 (6)6.7.2环境管理目标 (6)6.7.3环境管理方案及其运行 (7)第七部分：雨季施工措施 (10)第八部分、成品保护实施大纲 (12)8.1成品保护工作的主要内容 (12)8.2成品保护责任及管理措施 (12)8.3成品保护主要措施 (14)第九部分：培训、保修 (17)9.1用户手册的编制和培训 (17)9.1.1 用户手册 (17)9.2培训........................................ 错误！未定义书签。
医院大楼中央空调安装工程施工组织设计第一节、工程概况一、空调与通风工程基本状况荆州市XX医院外科大楼是一座综合性外科大楼，其中地下室为设备用房，地上十六层分别为大厅，办公室、病房、手术辅助用房、手术室、手术设备层和病房及健身房，建筑高度64.2m，建筑总面积为29761㎡。
该大楼根据以上使用功能分为两个独立的空调系统，1-3层加4层主楼，7-16层为A系统，总冷负荷Q=3157831W，总热负荷Q=1736807W，系统A采用离心式冷水机组（Q=1350000Kcal/h）+电加热锅炉（Q=1540000Kcal/h），其冷冻供热站设在地下室。
4层附楼至6层为B系统，总冷负荷Q=872283W，总热负荷Q=479756W，系统B采用螺杆式风冷热泵机组（Q=304KW），其冷冻供热站设在附楼7层屋面。
根据外科手术室特定功能的需要，大楼五层分为一至四层手术室，手术区及周边区为洁净区，其净化级别分为100级至300000级，其它楼层的房间均为舒适性空调。
整栋大楼空调设计的温湿度，夏季温度为21-28℃，相对温度为30～65%；冬季温度为18～27℃，相对湿度为30～65%，其新风量按每人60m3/h 的需求进行配置。
以保证外科大楼医疗环境的设定需要。
本楼的消防排烟系统设计分为：地下一层设备用房通风排烟系统、防烟楼梯间合用前室的机械防烟系统，内走道，内部房间的排烟系统和卫生间排风系统二、工程内容及范围本项目安装的内容根据深圳XX公司设计的空调通风施工图所标定的范围内的设备构配件、风管、水管系统的安装（注：手术室净化设备安装除外）。
设计图纸：暖通X号，图号为：A空施01-17、A水施01-18、B空施（水施）01-09，其中洁净手术室内净化空调安装除外。
三、工程实物量<一>风系统1、镀锌钢板风管2735㎡，不锈钢风管1182㎡，玻璃钢风管643㎡，风管保温材料112㎡（δ=20-25㎜）；2、消声静压箱 31个；3、防火调节阀 39个，电动防火阀 5个；4、风量调节阀 273个，止回阀 6个；5、各类风口 115个，人字阀散流器 141个；<二>水系统1、无缝钢管D50～D325的4007m；镀锌钢管DN20～DN40的5534mPP-R管DN20～DN50的1156 m2、水管保温材料 71m3（δ=25～50㎜）；3、各类水阀 1314个，电子二通阀451个；4、过滤器 495个；5、不锈钢软接头 42个；6、旋塞式压力表21个，温度计21个。
<三>主要设备1、风机盘管 422台；2、空调机组 29台；3、冷冻水泵 6台；4、分水器 1台，集水器 1台；5、锅炉 2台；6、离心式冷水机组 2台；7、风冷螺杆式冷水机组 2台；8、立式管道泵 3台；9、通风机 28台。
四、编制依据1、招标办文件和设计施工图设计总说明；2、《通风与空调工程施工质量验收规范》（GB50243—2002）；3、GB/TI9002—ISO9002系列国际质量体系标准；4、企业技术质量标准和验评标准；5、承建同类工程施工经验及施工组织技术资料。
第二节主要施工方案一、安装前的施工准备<一>、技术准备1、组织专业技术人员进行图纸会审，复核管道的敷设、走向、支架的强度和间距、稳定性是否满足施工中运行进的荷载，了解设备的选型、工艺是否合理，管道是否与其他专业有矛盾之处等。
2、配备施工中要使用的各种标准图集、施工及验收规范、技术标准，检查现有的技术管理和机械装备是否满足施工需要。
3、及时编制详细的工种施工组织设计和作业设计，形成指导现场施工的技术文件。
4、编制工程项目质量计划，以确保施工每道工序、各个环节的质量要素均能得到有效控制。
<二>材料设备准备组织设备和技术人员及时了解设备和材料的生产制造情况，从设备材料运至现场时就开始严格把关。
<三>施工资源准备1、施工机具：根据不同介质管道的安装要求确定相应的各种施工机具，并按现场实际情况提出进场时间表，按需要及时检查、保修、组织进场。
2、施工材料：各种施工用的周转材料及方案用料尽快组织进场，清点分类待用。
3、劳动力：建立专业项目部，确定专业技术人员和各类施工人员的数量并及时组织进场。
<四>现场准备按照建筑总平面图及各类安装的具体分布情况以及业主划定的临时使用范围，确定施工平面，安排好施工条件，并作好相应规划。
二、主要施工方法及技术措施（一）风管制作1、风管制作前的准备（1）熟悉施工图纸和有关技术文件，并了解与通风系统在同一房间内的其它如土建、水电、通风、给排水装修等专业有关资料，绘制简单草图，再到现场复测，当确认无误后，绘制加工图纸。
（2）据图纸确定标高，如复测时发现有变化时，就及时汇报给业主，监理部门、设计部门，经确认后可按实值修正后再行吊装。
（3）测定管井内干管，室内支管中心线，确定离开墙或柱子的距离，此距离应尽理靠近墙壁或柱子，以求充分利用空间和增加美观。
（4）按《通风与空调工程施工质量验收规范》（GB50243-2002）和“全国通用通风管道配件图集”要求，根据具体安装位置，确定三通、四通的高度及夹角。
（5）按照规范或设计要求及现场实际情况，确定采用支架形式、间距和安装的地点及安装方法。
（6）风管的加工在现场特定场所制作完成后，运至各层安装处吊装。
2、风管制作要求（1）制作风管前，首先要检查采用的材料规格、性能与厚度等应符合设计和现行国家产品标准的规定，是否有出厂合格证明和质量鉴定文件，经验收后，方能制作。
（2）圆形弯管的曲率半径（经中心线计）和最少分节数量应符规定，圆形弯管的弯曲角度及圆形三通、四通支管与总管夹角的制作偏差不应大于3°；矩形弯管的弯曲半径应符合规定要求，内弧形、内斜矩形弯管底边的尺寸大于500㎜，应设导流片。
（3）风管与配件的咬口缝应紧密、宽度应一致；折角应平直，圆弧应均匀；两端面平行。
风管无明显扭曲与翘角；表面应平整，凹凸不大于10㎜。
（4）风管外径或外边长的允许偏差：当小于或等于300㎜时，为2㎜；当大于300㎜时，为3㎜。
（5）防排烟风管的规格厚度应按中压系统的要求进行制作且风管的本体，框架与固定材料、密封垫料必须为不燃材料。
（6）风管法兰的的热焊缝熔合良好、饱满，无假焊和孔洞；法兰平面度的允许偏差为2㎜，同一批量加工的相同规格法兰的螺孔排列应一致，并具有互换性。
（7）风管与法兰采用铆接连接，铆接应牢固，不应有脱铆和漏铆现象；翻边应平整、紧贴法兰，其宽度应一致，且不应小于6㎜；咬缝与四角处不应有开裂与孔洞。
3、风管的加固应符合下列规定：（1）风管的加固可采用楞筋、立筋、角钢（内、外加固）、扁钢、加固筋和管内支撑等形式。
（2）楞筋或楞线的加固，排列应规则，间隔均匀，塑料板面不应有明显的变形；（3）角钢、加固筋的加固，应排列整齐、均匀对称，其高度应小于或等于风管的法兰宽度。
角钢、加固筋与风管的连接应牢固、间隔应均匀，不应大于200㎜；两相交处应连接成一体。
（4）管内支撑与风管的固定应牢固，各支撑点之间或与与风管的边沿或法兰的间距应均匀，不应大于950㎜；（5）圆形风管直径大于等于800㎜，且其管段长度大于1250㎜，或总面积大于4㎡均应采取加固措施；（6）矩形风管边长大于630㎜、保温风管边长大于800㎜，管段长度大于1250㎜或低压风管单边平面积大于1.2㎡。
中、高压风管大于1.0㎡，均应采取加固措施。
（二）风管部件与消声器制作1、手动单叶片或多叶片调节风阀的手轮或扳手，应顺时针方向转动为关闭，其调节范围及开启角度指示应与叶片开启角度相一致。
2、电动、气动调节阀的驱动装置，动作应可靠，在最大工作压力下工作正常。
3、防火阀和排烟阀（排烟口）必须符合有关消防产品标准的规定，并具有相应的产品合格证明文件。
4、防爆风阀的制作材料必须符合设计规定，不得自行替换。
5、净化空调系统的风阀，其活动件、固定件以及紧固件均应采取镀锌或作其他防腐处理（如喷塑或烤漆）；阀体与外界相通的缝隙处，应有可靠的密封措施。
6、工作压力大于1000P a的调节阀，生产厂应提供（在1.5倍工作压力下能自由开关）强度测试合格的证书（或试验报告）。
7、防排烟系统柔性短管的制作材料必须为耐腐蚀性的不燃材料。
8、消声弯管的平面边长大于800㎜时，应加设吸声导流片；消声器内直接迎风面的布质覆面层应有保护措施；净化空调系统消声器内的覆面应为不易产尘的材料。
9、消声器的制作（1）所选用的材料，应符合设计的规定，如防火、防腐、防潮和卫生性能等要求；（2）外壳应牢固、严密，其漏风量应符合规范；（3）充填的消声材料，应按规定的密度均匀铺设，并应有防止下沉的措施。
消声材料的覆面层不得破损，搭接应顺气流，且应拉紧，界面无毛边；（4）隔板与壁板结合处应紧贴、严密；穿孔板应平整、无毛刺，其孔径和穿孔率应符合设计要求。
（三）风管安装1、风管安装程序管井主风管拼装吊装支风管拼装吊装主风管同支风管连接支风管同送风口（回风口）的连接系统风管检验保温2、安装方法（1）拼装风管的长度按现场情况组装，长度一般控制在10 m至15 m 的范围内，风管的水平运输采用叉车，垂直运输地无吊点处采用叉车配合安装。
（2）吊装前应将风管及法兰连接好，并通过测量仪器确定标高保持吊架的水平度。
（3）吊装的准备通过屋面的预留孔洞和预埋件固定吊点，吊点采用1×2滑轮组资牵引绳穿好。
（4）为防止风管弯变形和移位，布置的吊点不能少于三个，并风管的吊装工具采用柔性的吊装带（尼龙吊带）进行吊装。
3、风管安装应注意的事项：（1）风管安装前，应清除内、外杂物，并做好清洁和保护工作；（2）风管安装的位置、标高、走向，应符合设计要求。
现场风管接口的配置，不得缩小其有效截面；（3）连接法兰的螺栓应均匀拧紧，其螺母宜在同一侧；（4）风管接口的连接应严密、牢固。
风管法兰的垫片材质符合系统功能的要求，厚度不应小于3㎜，垫片不应凸入管内，亦不宜突出法兰外；（5）柔性短管的安装，应松紧适度，无明显扭曲；（6）可伸缩性金属或非金属软风管的长度不宜超过2 m，并不应有死弯或塌凹；（7）风管与砖、混凝土风道的连接口，应着气流方向插入，并应采取密封措施，风管穿出屋面处应设有防雨装置；（8）在风管穿过需要封闭的防火、防爆的墙体或楼板时，应设预埋管或防护套管，其钢板厚度不应小于1.6㎜。
风管与防护套管之间，应用不燃且对人体无危害的柔性材料封堵。
4、风管部件安装（1）各类风管部件及操作机构的安装，应能保证其正常的使用功能，并便于操作；（2）斜插板风阀的安装，阀板必须为向上拉启，水平安装时，阀板还应为顺气流方向插入；（3）止回风阀、自动排气活门的安装方向应正确。
