中央空调安装工程施工组织设计方案目录一、前言 (4)1.1 编制目的和意义 (4)1.2 编制依据 (5)1.3 方案适用范围 (6)二、工程概况 (7)2.1 工程基本情况 (7)2.2 工程施工特点 (8)2.3 工程施工难点及解决方案 (9)三、施工组织设计 (11)3.1 施工原则 (12)3.2 施工组织机构设置 (13)3.2.1 项目经理部 (14)3.2.2 各专业施工队 (15)3.4 施工方法及工艺流程 (17)3.5 施工进度计划 (18)3.6 资源需求计划 (18)3.7 安全文明施工措施 (19)3.7.1 安全管理目标 (21)3.7.2 安全保证措施 (22)3.7.3 文明施工管理措施 (23)3.8 质量保证措施 (24)3.8.1 质量目标 (25)3.8.2 质量保证体系 (26)3.8.3 质量控制措施 (27)3.9 进度控制措施 (29)3.10 成本控制措施 (30)3.11 合同管理 (30)3.13 风险管理 (33)四、施工现场布置 (34)4.1 施工现场平面图 (35)4.2 办公和生活设施布置 (37)4.3 材料设备堆放场地 (39)4.4 现场临时设施 (40)五、主要施工方法及工艺流程 (41)5.1 建筑外机安装 (42)5.2 中央空调管道安装 (43)5.3 中央空调系统调试 (44)5.4 故障处理与维护保养 (46)六、施工设备材料供应 (47)6.1 施工设备选型 (48)6.2 施工材料采购 (50)6.3 设备材料运输与储存 (51)七、现场管理 (52)7.1 人员管理 (53)7.2 物资管理 (54)7.3 质量管理 (56)7.4 安全管理 (57)7.5 环境管理 (58)八、环境保护与文明施工 (60)8.1 环境保护措施 (61)8.2 文明施工管理措施 (62)8.3 节能减排措施 (63)九、应急预案与救援 (64)9.1 应急预案编制 (65)9.2 应急救援队伍组建 (66)9.3 应急物资准备 (67)9.4 应急演练 (68)一、前言随着现代建筑技术的不断进步和人们对室内环境舒适度的日益关注，中央空调系统的安装成为了工程项目中不可或缺的一部分。
施工组织设计方案目录第一章工程概况第一节工程简述第二节工程内容第三节工程特点第四节施工管理目标第二章施工组织第一节项目管理总体构思及施工组织机构施工组织机构图第二节施工准备第三节施工力量部署第四节拟投入的最高人数和平均人数第三章施工进度计划第一节施工进度总体安排第二节主要进度控制点设置第三节施工进度计划第四章主要施工方法和技术措施第一节总体施工程序第二节空调风及防排烟系统安装工程第三节设备安装工程第四节空调水管道安装第五章现代化管理方法及新技术应用第一节现代化管理方法第二节“四新”技术的应用第六章施工组织措施第一节工期保证措施第二节质量保证措施第三节安全保证措施第四节文明施工、环境保护保证措施第五节现场临时设施规划第七章特殊环境的施工措施第一节雨季施工措施第二节季候极端天气施工措施第三节夜间施工措施第八章施工协调措施第一节施工总体协调第二节与业主的协调第三节与监理关系的协调第四节与设计单位的协调第五节与社会关系的协调第九章交工验收第一节交工验收的主要依据第二节交工验收组织机构第三节交工领导小组的主要任务第四节交工验收步骤第五节交工资料的编制及交付第十章本工程所采用的标准、规范第十一章单位、分部、分项工程划分第十二章工程回访及保修办法附表一拟投入本项目的主要施工设备表附表二拟配备本项目的试验和检测仪器设备表附表三劳动力计划表附表四计划开、竣工日期和施工进度网络图附表五施工总平面图附表六临时用地表一汽总医院新建医疗大楼建设项目公用安装工程通风空调工程施工组织设计方案施工单位：中油吉林化建工程有限公司2016 年 3 月 10 日第一章工程概况本项目一汽总医院新建医疗大楼建设项目-公用安装工程（通风空调）位于长春市锦程大街以南，东锦路以东，振兴路以西，东风大街以北。
地处严寒地区。
大楼地下2层，地上10层，总建筑面积136280m2，建筑高度44.5m。
属于一类高层民用建筑。
第一节编制说明在技术规范中描述的所有设备应适应本项目现场的下列条件,在技术规范中描述的所有设备应适应本项目现场的下列条件，在选择所提供的设备时，应满足这些条件。
医院安装空调施工方案一、项目背景随着人们生活水平的提高和医疗服务的不断升级，越来越多的人选择在医院接受治疗和康复。
良好的室内环境对于医院的正常运营和病患的康复至关重要。
在医院中，空调系统的安装是保证舒适室内环境的重要因素之一。
二、施工目标医院空调的施工目标是为医院病房和手术室等重要区域提供舒适、洁净、安全的空气环境。
确保医院患者和工作人员的舒适度，并减少传染病的传播风险。
三、施工方案1. 空调系统设计在医院中，建议采用中央空调系统。
中央空调系统由空调机组、风管、末端设备和控制系统组成。
它可以集中供冷、供热和通风，实现整体调节和控制。
2. 空调选型根据医院的需求，选择适当的空调设备进行安装。
考虑医院不同区域的使用需求、人流量和空间面积，选择适合的空调型号和功率。
为了保证空调系统的效率和可靠性，建议选择具有较高能效等级和长保修期的设备。
3. 综合管道布置空调系统需要通过风管进行冷热空气的输送，因此需要合理布置风管系统。
根据医院建筑结构和空调系统需求，设计合理的风管线路，使空气能够有效地流通到每个房间。
4. 控制系统医院空调系统的控制系统应具备精确的温度、湿度和风速控制能力。
通过合理设置温度传感器、湿度传感器和风速调节装置，可以实现各个区域的精确控制和集中监测。
5. 安全性考虑医院是特殊的场所，对于空调系统的安全性要求较高。
在施工过程中要确保空调系统的电气安全和防火安全。
空调设备和线路的安装需要符合相关的安全标准，如保证电源稳定、防雷措施、防火墙设施等。
6. 预算与进度控制医院空调系统的施工预算需要充分考虑到设备采购、材料、人工和其他费用，并合理编制施工进度计划。
在施工过程中，需要严格控制质量和进度，确保按时、按质完成施工任务。
7. 环保考虑在设计和施工过程中，应考虑空调系统的环保性能。
选用高效节能的设备和材料，减少能耗和环境污染。
并合理利用回收系统，如热回收系统，用于减少能源消耗。
四、验收标准医院空调安装完成后，需要进行验收。
最新住院大楼中央空调安装工程施工组织设计方案一、前言1.工程简介1.1本工程为**市神经精神病医院所需新建住院大楼所需中央空调末端及安装服务，建设单位为**市神经精神病医院，工程地点位于**市长庚路以西，滨湖路以北**市神经精神病医院院内。
本工程大楼地下局部1层，地上12层，建筑高度43.85m，建筑面积16921m2,防火设计建筑分类为高层一类，耐火等级为地上一级，地下一级。
空调设计为舒适性空调，总冷量为1749.8kw,总热量为1399.8kw，空调主机采用两台Q=860Kw/h的地源热泵机组置于地下室空调机房内，系统补水定压来自高位膨胀水箱。
1.2工程范围整个中央空调系统范围内水系统、风系统、防排烟系统相应设备(不含空调主机和水源井)和管道、阀门、管件、部件等材料的采购、安装与调试及相应的质量保修期服务。
1.3各系统简述1.3.1空调水系统大楼空调系统补水来自高位膨胀水箱，管网最高点及门形弯管顶端均设置DN20自动排气阀，最低点设DN25放水阀。
冷冻水系统采用闭式循环系统，供、回水干管设计为水平方向和竖直方向同程式布置。
空调支管与末端设备连接处均安装检修控制阀和不锈钢软接头，进水支管均安装Y型过滤器，回水支管安装电动二通阀控制室内温度。
冷凝水管尽量不拐弯和缩短距离，同时在末端设通气管以便排出通畅，排出点可就近调整，坡度为0.01，有压管坡度为0.003，坡向立管方向。
冷冻水主管每30m装设不锈钢波纹补偿器，具体位置现场定。
空调水系统支架采用木垫式管架。
系统供、回水管管径＜DN100时采用PP-R塑铝稳态管，管径≥DN100时采用无缝钢管，冷凝水管采用U-PVC管。
空调系统保温均采用难燃型B1级福耐斯发泡橡塑保温材料，导热系数λ≤0.033w/(m²k)保温厚度及方法参考设计要求。
1.3.2空调风系统空调风管采用酚醛复合保温风管(不燃A级)，空间小的房间采用卧式暗装风机盘管加新风系统，低速风管；大空间采用超薄型吊顶空调机组，低速风管，气流组织为上送，集中上回。
医院中央空调施工方案1. 引言中央空调是现代医院建筑中必不可少的设备之一。
一个高效、可靠的中央空调施工方案对于医院的正常运营至关重要。
本文将介绍一种适用于医院的中央空调施工方案，以确保医院内部的温湿度和空气质量符合卫生要求。
2. 设备选型中央空调系统由多种组件组成，其中包括冷却塔、冷水机组、末端设备等。
在选择这些设备时，需要考虑医院的规模、使用需求和节能要求。
2.1 冷却塔冷却塔是中央空调系统中的重要组件，用于冷却冷水循环。
在医院中，应选择容量适中、节能高效的冷却塔，以满足整个系统的冷却需求。
另外，冷却塔也应具备一定的冷却效果和防腐蚀能力。
2.2 冷水机组冷水机组是中央空调系统的核心设备，用于冷却空气并提供冷水循环。
在医院中，应选择容量适中、稳定可靠的冷水机组，以确保医院内部的温度恒定且空气质量良好。
此外，冷水机组还应具备低噪音、低能耗等特点。
2.3 末端设备末端设备包括风机盘管、新风处理机组等，用于将冷空气送入医院各个区域。
在医院中，末端设备的选择应考虑到各个区域的温度和湿度要求，以及不同区域的通风量需求。
通过合理配置末端设备，可以达到舒适的室内环境。
3. 施工流程中央空调施工需要经过一系列的流程，包括设计、采购、施工、调试等步骤。
下面将详细介绍每个步骤的内容。
3.1 设计中央空调施工方案的设计是整个施工流程的关键步骤。
在设计阶段，需要派出专业的设计团队，根据医院的需求和实际情况进行布局设计、管道设计、电气设计等。
设计方案应考虑到安全性、可靠性、节能性等方面的要求。
3.2 采购根据设计方案确定所需的设备和材料清单，并进行采购。
在选择供应商时，应考虑到产品质量、售后服务等方面的因素。
同时，为了保证施工的连续性，采购工作需要提前进行，确保所需设备和材料的及时供应。
3.3 施工施工阶段是中央空调系统安装的核心环节。
施工过程中需要按照设计方案进行设备安装、管道连接、电气布线等工作。
施工人员应具备相关技能和经验，严格按照施工标准和工艺要求进行操作，保证施工质量和工期进度。
完整版中央空调安装工程施工组织设计方案完整版中央空调安装工程施工组织设计方案目录一、工程概况二、编制依据及项目分析三、施工部署四、项目组织机构及管理职能五、劳动力计划和管理人员计划六、施工设备配置及主要材料计划七、施工方案八、确保工程质量的技术组织措施九、确保安全生产的技术组织措施十、确保工期的技术组织措施十一、确保文明施工及环境保护的技术组织措施十二、施工总进度计划及进度计划横道图十三、施工总平面布置图十四、技术资料管理及保证措施十五、季节性施工措施十六、质量保证和保修承诺十七、施工现场应急救援预案附表一：施工总进度计划横道图附图：施工总平面布置图一、工程概况1、概述本项目**中央空调工程，设计单位：**建筑设计有限公司，建设地点位于** 省** 市。
建筑地上面积约：**㎡，地下1层，地上4层，建筑高度23m。
建筑功能为：地下一层为车库及设备用房，地上1~4层为商铺。
本工程空调面积约为：**㎡，夏季冷负荷约为：**KW，冷负荷指标：**XW/㎡；冬季热负荷约为：**KW，热负荷指标：66 W/㎡。
采用20口水源井，孔Φ800，孔深68-78m （按实际地况钻井），以地下水为介质，每口井出水量为45-60T/h；空调主机及相配套设备全部位于地下一层空调机房。
2、工程范围2.1 设备供货、安装及调试：机房及1-4层空调设备安装（设备甲供）；2-4层新风风管系统供货及安装；2.2 空调系统管道安装及调试机房及1-4层空调系统冷冻水、冷却水、系统补水等管道、阀门供货、安装、保温及调试。
2.3水源井管网安装调试水源热泵井内管道、设备供货安装及电缆敷设，取水及回水管路系统供货及安装调试。
2.4配电安装及调试机房配电柜出线端至空调设备间电缆敷设（主机启动柜及机房配电柜甲供）、1-4层末端设备配电安装（其中风机盘管电源从每层各房间配电箱取电，新风机组从每层电缆井配电箱取电）。
3、工期该广场商业区计划于**年底开始对外营业，计划工期为120日历天，计划于 ** 年X月**日正式开工。
中央空调安装施工方案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】中央空调安装施工方案施工组织设计目录总述第一章：编制依据第二章：工程概况第三章：施工目标及现场组织机构第四章：施工部署第五章：施工准备第六章：施工计划6．1施工进度计划6．2劳动力计划6．3机具使用计划6．4主要施工材料计划第七章：施工方案第八章：安装工程应注意事项第九章：材料采购内控措施第十章：工程质量保证措施第十一章：安全生产保证措施安装、调试施工组织设计总述空调工程是现代化工业与民用建筑不可缺少的部分，在国民经济中占有重要的地位。
制冷设备长期安全经济运行，安装质量是一个很重要的方面。
我公司不仅依托优良产品的优势，更有从事空调工程安装丰富经验的技术人员、管理人员和施工人员。
为了提高系统施工管理水平，科学地安排施工程序，在保证质量的基础上，缩短工期，加快工程进度，特编制此方案。
明确施工任务的目标及主要施工技术方法和相应的保证措施，并以最佳的施工班子，精心组织、科学管理采取有效的技术措施，进一步完善落实质量保证体系。
我们对该项工程建设单位明确承诺，以优良的工程质量，最科学的施工方法，高效率按期竣工，做好文明施工，环境保护，全面完成此项工程任务。
第一章：编制依据国家及地方现行有关图集、规范、标准。
设计空调施工图（依据设计院空调图纸）国家现行有关法规**********************中央空调系统安装、调试工程有关说明第二章：工程概况工程概况：********************楼，框架结构，共三层。
该工程空调系统为新风加风机盘管中央空调系统，系统包括空调设备、水、风系统的安装调试及售后服务的内容。
甲方提供理想工作面后工期为两周，工程质量必须符合国家质量验评标准。
**************************************************工程量简列如下：空气处理机组3台、风机盘管78台、电热空气幕10台、各类通风机11台；风管安装平方米；空调供回水、冷凝水的水管道安装共计2010米。

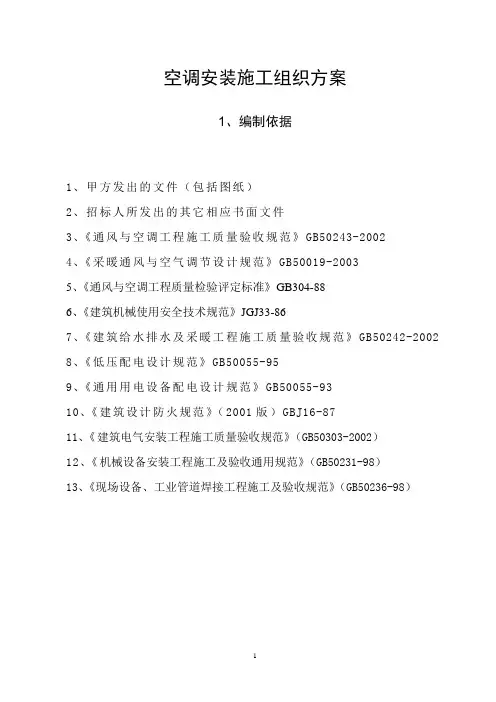

空调安装施工组织方案
1、编制依据
1、甲方发出的文件（包括图纸）
2、招标人所发出的其它相应书面文件
3、《通风与空调工程施工质量验收规范》GB50243-2002
4、《采暖通风与空气调节设计规范》GB50019-2003
5、《通风与空调工程质量检验评定标准》GB304-88
6、《建筑机械使用安全技术规范》JGJ33-86
7、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
8、《低压配电设计规范》GB50055-95
9、《通用用电设备配电设计规范》GB50055-93
10、《建筑设计防火规范》（2001版）GBJ16-87
11、《建筑电气安装工程施工质量验收规范》（GB50303-2002）
12、《机械设备安装工程施工及验收通用规范》（GB50231-98）
13、《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）
1。
第一章施工部署和施工准备一、开工准备施工准备工作作为施工正式开工前的布置、安排工作是工程施工工作的前奏。
是为本工程的施工建立必要的技术和物质条件，统筹安排施工力量和施工现场。
是进行目标管理，工程施工顺利进行根本保证,因此认真做好施工准备工作对发挥企业优势、合理供应资源、加快施工速度、提高工程质量、降低工程成本、增加企业经济效益、赢得企业社会信誉等具有重要意义，其工作要点如下：1、认真做好技术准备工作技术准备是施工准备的核心，本公司将按计划的管理组织机构及时组织工程施工技术人员进场做好下工作:1）做好图纸会审工作在项目技术经理、总工程师的组织熟悉图，进行自审工作，做好审察记录以及对设计图纸的疑问和建议，在此基础上会同业主和设计院进图纸会审，深入理解设计思路、意图以及设计要求,从而指导施工.2）积极准备有关的技术资料按施工要求积极配备各类管理资料，技术资料,施工规范,验评标准，并在总工程师的组织下进行各有关施工技术交底工作。
3)做好施工组织设计的补充调整工作通过对施工图纸的会审以及施工技术要求的掌握、理解、核定，在总工程师的组织下进行施工组织设计的补充、调整工作，使施工组织设计更切合实际地发挥指导作用.4）及时准确地编制好施工图预算和施工预算按照施工图及补充图纸及时编制出施工图预算，报送业主。
在项目生产经理组织下按施工要求及时编制出施工预算，和工料分析，它是项目部编制各项成本支出、考核用工、签发任务单、限额用料的依据。
5）建全技术管理的各级制度施工中的技术管理是施工管理的重要组成部分,及时编制出可行的各种施工方案，并做好对各级技术人员及施工班组的技术交底工作。
制订规范的工作职责和工作制度，使技术管理条理化、专业化。
2、做好物资准备工作在项目供应经理的组织下，积极组织物资供应，按使用要求做好现场材料贮存，保管工作，对钢材料库、五金材料设备贮存、危险品仓库等按要求进行搭设,并做好标准化管理，配备必要的消防器材,制订保管、守卫及领用手续制度，物资准备工作程序如下：根据材料供应计划分批组织进场，按规定地点储放，并做好遮盖保护，同时对各种进场材料进行抽检试验，对不合格品坚决退货。
完整版医院中央空调安装工程施工组织设计方案
目录
1、工程概况
2、编制依据和采用标准及规范
3、实施目标
4、施工组织及部署
5、主要施工方法
6、空调系统调试
7、主要施工技术措施及保证体系
8、空调工程的维保
9、施工进度计划
10、劳动力计划图表
11、主要施工机具及仪器计划表
12、现场平面布置图
13、售后服务承诺及技术培训
第一章工程概况
一、工程概况
（一）基本情况
本工程位于**市**路，建筑面积约10000平方米，地上8层，地下一层，建筑高度30米。
本施工组织设计内容为该大楼的空调系统、通风系统和防排烟系统。
（二）空调系统设计参数
夏季空调室外计算参数：干球温度35.2℃
温球温度28.2℃
夏季通风室外计算相对温度：63%
冬季空调室外计算参数：干球温度-5℃
冬季室外计算相对湿度：76%
本工程选用的冬、夏季室内设计参数如下表。
（三）系统概述
1．冷热源方式
选用开利直燃型溴化锂吸收式主机集中供冷、热源。
2．空调及采暖负荷：设计日冷负荷1400KW，冬季空调热负荷810KW，卫生热水290KW。
（四）通风及防排烟系统
主要为地下室通风、排风系统以及电梯前室加压送风系统。
火灾时，消防控制中心指令打开或手动打开着火层及其上下层常闭风口，输出动作电信号，同时打开所有的加压送风机。
二、施工要点与重点
该分项工程的要点如下：
1．主机的就位及安装
2．水泵的安装
3．冷却塔的安装
4．支吊架制作安装
5．风管制作
6．风管系统安装
7．管井内空调水立管施工
8．空调水系统水压试验、冲洗、防腐及保温
9．风机盘管、新风机、空调机组等空调设备安装
10．自控系统安装
11．单机试运转、设备试运转及联合调试
12．空调系统保养
第二章编制依据和采用标准及规范
一、编制依据
1．**水利委员会**医院空调工程招标文件。
2．水利委员会**勘测规划设计研究院的**医院及血防监测中心还建工程图纸。
3．本单位《项目法管理实施细则》。
4．我公司对该工程优化设计方案。
二、采用标准及规范：
GB50243-2002 《通风与空调工程施工及验收规范》
GB50242-2002 《采暖与卫生工程施工及验收规范》
GBJ50274-98 《制冷设备、空气分离设备安装工程施工及验收规范》 GBJ50275-98 《压缩机、风机、泵安装工程施工及验收规范》
GB50302-2002 《建筑安装采暖卫生与煤气工程质量评定标准》
GB50304-2002 《通风与空调质量评定标准》
GB50235-97 《工业金属管道工程施工及验收规范》
GB50236-98 《现场设备、工业管道焊接工程施工验收规范》
GB50231-98 《机械设备安装工程施工及验收通用规范》
第三章实施目标
充分发挥我单位在人员、机具，管理等方面的优势，科学组织、从严管理、精心施工，确保实现下列目标：
一、质量目标：
一次性交验合格率100%，本分部工程优良。
确保整体工程达到楚天杯标准。
二、工期目标
确保在100个日历天完成空调工程并交付业主。
三、安全目标
采取有效措施，杜绝死亡事故及重伤事故。
四、文明施工目标
密切配合总包管理，创文明施工样板现场。
五、设备目标
施工机具完好率：95%，施工机械化程度：65%
六、服务目标
信守合约，以优质的服务，协调与各方面的关系，接受业主和监理单位对工程质量、进度、安全、文明施工的控制与监督。
七、科技进步目标
充分发挥科学技术是第一生产力的作用，在工程施工中，积极推广应用先进、成熟、适用的科技成果。
第四章施工组织及部署
一、工程特点
1．**医院单体建筑结构不一,给施工造成困难。
2．工程量较大，工期紧张，交叉配合施工量大。
本工程建筑面积10000余平方米，而工期仅为90个日历天，期间还要同土建、水电安装、装饰等施工单位交叉施工，因此确保工期是本工程的重点。
3．施工现场空间狭小。
现场已经有土建施工单位搭建的临时设施及材料堆放场地，留给空调安装项目的现场十分狭窄，因此合理的总平面布置对节约空调安装工程的工期和人工十分重要。
针对本工程的特点，我公司将按项目法施工的原则组建**医院空调系统安装工程项目经理部，同时此项目经理部在公司各职能部监控及管理之下。
以项目经理为首的管理层，全权组织施工，对该工程的工期、质量、安全、成本、文明施工实行全过程控制和管理，并进行高效率、有计划的组织和协调管理。
公司经理及各职能部门通过定期检查，为项目经理部的良好运作提供有效保障，并杜绝不良现象的发生。
二、组织机构
我公司按本单位《项目法施工管理条例》组织成立空调系统工程安装项目部，以严密的组织、严格的纪律、严谨的作风对工程施工实施统一组织、指挥、管理、协调和控制。
组织机构图如下：
二、施工部署
1．施工准备
（1）技术准备
由空调专业施工人员熟悉图纸及相关资料，熟悉施工现场，参加图纸会审；编写实施细则，如关键工序部位的施工作业指导书，质量安全、技术交底，分期分批的人员、机具、材料、设备安装进场计划等。
（2）现场准备
落实加工场地、施工人员住房、办公用房、材料库房。
（3）劳动力准备
自开工之日起，由本单位劳资部门安排具有通风空调、调试和保养经验的安装队进场。
并按工程进度需要及时进行动态调配。
（4）机具材料准备
自开工之日起，即由专业队和本单位设备部安排能满足此工程需要的机具进场，设备必须完好，性能满足要求。
由工长提供材料进场计划，材料员分期分批组织材料设备进场。
材料员、工长、质安员会同业主对每批材料进行数量清点和质量的验收。
第五章主要施工方法
一、分区按系统施工：主机房作为一个独立的施工区域。
二、各系统施工顺序：机房里先设备后布管；其它区域先立管，再水平主管，后支管，同一空间采用自下而上原则，做到平面铺开、立体交叉，精心组织施工。
三、主机房设备安装
主要包括溴化锂主机、水泵等。
1．用通方法
（1）设备安装前，要进行开箱检查，核对设备的型号、规格及附件数量，检查设备的外形是否规则、平直，圆弧形表面平整无明显偏差，结构完整，焊缝饱满，无缺损和孔洞。
设备的进出口封闭良好，随机的零部件齐全无缺损。
（2）设备安装前，核对检查基础的尺寸，位置和标高，并对设备基础验收资料进行复核。
（3）设备出厂时已装配，调整完善的部分不得拆卸。
（4）有减振要求的设备安装时，应按设计要求装置减振垫或减振器。
2．（1）主要施工方法
1）水平运输：设备运至机房之前，应预留通道，采用Ф108×5的
滚杆，Array
一台
5T的卷扬机配合撬杆来水平转运，如下图：
5 T卷扬机定位处（由现场定）
因机房位于旧楼地下室，因此设备水平运输至安装地点的行走方向需现场确定，本方案暂定由老楼车库内墙壁上开一可供设备进出的临时通道，将设备全部转运至安装位置附近后，再将其封闭。
2）设备就位：
机组水平运至基础附近后，预先在适当位置安装1根[20槽钢，然后将1个5T的手动葫芦吊在槽钢上，垂直吊起机组，然后放置减振垫，再将机组就位，并找平找正。
3）机组就位后，其纵向和横向安装水平偏差均不应大于0.1/1000，并应在底座或与底座平行的加工面上测量。
（2）水泵安装
1）设备就位：水泵运至现场进行开箱检查后，在水泵吊环上穿上Ф16钢丝绳，架设三角架用倒链吊装至设备基础上就位找平找正。
2）水泵与管道连接后，不要在其上进行焊接和气割，泵的吸入口和排出口管路都应有独立、牢固的支撑，吸入管路安装时要使偏心管的斜部向下，以防积存空气。
3）安装的泵其纵向安装水平偏差不应大于0.10/1000，横向安装水平偏差不应大于0.20/1000，并应在泵的进出口法兰面或其它水平面上进行测量。
四、风系统主要施工方法
1．风管管材选择及连接方式
空调系统风管采用GM-II天仁复合材料，严格按照国标制作。
2．工程施工前仔细审阅施工图，按系统分层核实穿墙、穿楼板的预埋预留孔洞位置、尺寸、标高并予以清理。
3．风管制作主要以预制车间机械加工为主，对风管及管件按系统分层将同一规格尺寸统计数量，实施统一加工，以提高工效。
严格按设计要求及施工验收规范采用，半成品、成品尺寸范围及允许误差必须格法兰数量要准确，以满足风管闭合成型后能立即进入下一工序。
4．风管的拼料应尽量减少纵向拼接，标准节制作长度以2m为宜。
5．法兰制作安装：法兰螺栓孔在台钻上加工，螺栓孔间距不超过150m，且具有互换性，法兰与风管接触紧密，无孔洞及褶皱现象。
6．矩形风管均采用内弧（R=200）外直型；风管长边≥500mm的弯头和三通，均应设置导流片；测定孔、检查孔按要求设置，结合处确保严密、牢固。
7．对大边长大于或等于630mm，且长度L≥1200mm的矩形风管采取加固措施。
8．风管编号。
风管加工好后，为便于安装，将风管按系统用红油漆统一编号。
