绝缘靴（手套）耐压试验装置一、概述该试验装置是绝缘靴（手套）批量试验的专用设备，是我公司根据绝缘靴（手套）的试验要求，并遵从广大用户意见而设计生产的。
该产品有效的解决了过去不规范试验，提高了工作效率、保障了工作安全，是理想的绝缘靴（手套）专用设备。
二、工作原理接入0~220V电源，根据电磁感应原理，使变压器产生0~30KV 工频高压至各电极，使绝缘靴（手套）获得规定的试验电压。
注意事项：1、控制箱面板上的输出端柱对变压器上的输入端柱（输入电压～220V）用线相连接，控制箱面板上的仪表测量端柱对变压器上的仪表测量端柱用线相连接。
2、每个设备在运行前需按铭牌接地标志处接地，方可试验。
三、结构设计该产品分三部份组成：1.绝缘靴（手套）控制箱；2.变压器（加配水电阻(选配件））；3.绝缘靴（手套）试验车（台），试验车（台）由：移动托架；盛水水桶；电极支架和绝缘支架等组成；变压器（水电阻（选配件））（两款变压器任选其一）绝缘靴（手套）平板车（台）水桶四、主要技术参数1、输入电压：~220V 50Hz2、输出电压：0-30kV3、容量：3kVA4、测试数量：每次6只附表：常用电气绝缘工具试验标准序号名称电压等级（KV）周期（年）交流电压（KV）时间（min）泄漏电流（mA）备注1 绝缘板6~101次305 35 802 绝缘罩35 1次80 53 绝缘夹钳35以下1次3倍线电压5 110 260220 4004 验电笔6~102次405 20~35 1055 绝缘手套高压2次81≤9 低压 2.5 ≤2.56 核相器62次6 1.7~2.4 10 10 1.4~1.77 橡胶绝缘靴高压2次25 1 ≤7.5五、产品附件1．高压变压器 1台2．控制箱 1台3．平板车(台)及水桶 1台4．连接线（控制箱连接变压器） 1根5．连接线（变压器连接电极支架头端） 1根6．使用说明书1份7. 产品合格证 1份8. 产品保修卡 1份摘要：产品型号：GYT产品名称：绝缘靴（手套）耐压装置生产厂家：武汉恒新国仪科技有限公司参考阅读：/jyxynsy.html仪器概述：绝缘靴手套耐压试验装置是我公司根据绝缘靴（手套）的试验规程，并遵从广大用户意见而设计生产的。

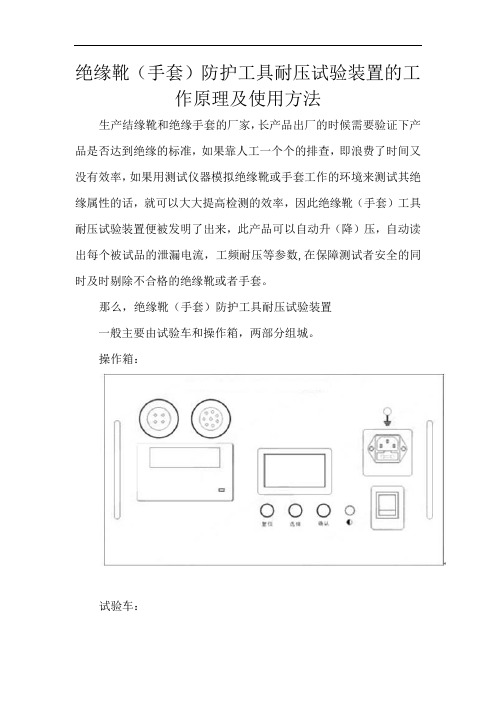

绝缘靴（手套）防护工具耐压试验装置的工作原理及使用方法生产结缘靴和绝缘手套的厂家，长产品出厂的时候需要验证下产品是否达到绝缘的标准，如果靠人工一个个的排查，即浪费了时间又没有效率，如果用测试仪器模拟绝缘靴或手套工作的环境来测试其绝缘属性的话，就可以大大提高检测的效率，因此绝缘靴（手套）工具耐压试验装置便被发明了出来，此产品可以自动升（降）压，自动读出每个被试品的泄漏电流，工频耐压等参数,在保障测试者安全的同时及时剔除不合格的绝缘靴或者手套。
那么，绝缘靴（手套）防护工具耐压试验装置一般主要由试验车和操作箱，两部分组城。
操作箱：试验车：其工作原理为接入0~220V电源，根据电磁感应原理，使变压器产生0~30KV工频高压至各电极，使绝缘靴（手套）获得规定的试验电压。
根据绝缘靴（手套）试验规程，读取、记录测试参数。
一般操作方法为：使用前先将水电阻内注水，注满水的水电阻安装在移动托架上,再将电极杆支撑两端插入绝缘撑杆和水电阻内。
将水槽注水，被试品注水，绝缘靴（手套）内外盛水呈相同高度，应有90mm的露出水面部分，并确保绝缘靴（手套）露出水面的部分干燥清洁，然后将高压电极置于绝缘靴（手套）内并将绝缘靴（手套）夹好。
绝缘靴（手套）试验车上的接地端与地网相连，绝缘靴（手套）操作箱面板接地端也与地网相连并同试验车上接地端在同一个接点位置接地网。
检查总电源是否与输入电源一致（~ 220V 50Hz），用操作箱配的两根电缆把操作箱同试验台相连接。
面板操作说明：“复位”键：相当于退出和返回上一级菜单的作用。
在试验过程中可随时按“复位”键终止操作。
“选择”键：移动光标；在“自定义”菜单下可用来选择耐压试验电压值、试验时间值、泄漏电流值。
“确认”键：按键选择下一部操作，试验过程结束后，按“确认”键可以打印试验数据。
拆卸绝缘靴（手套）时应切断电源，重复上述方法进行下一批次的试验。
每个厂家出厂的绝缘靴（手套）防护工具耐压试验装置的操作方法都大同小异，使用操作之前需要熟读产品操作说明书，严格按照操作说明书进行操作，以防触电事故发生。
用于各种规格的电工绝缘靴和绝缘手套的安全技术参数的检测。

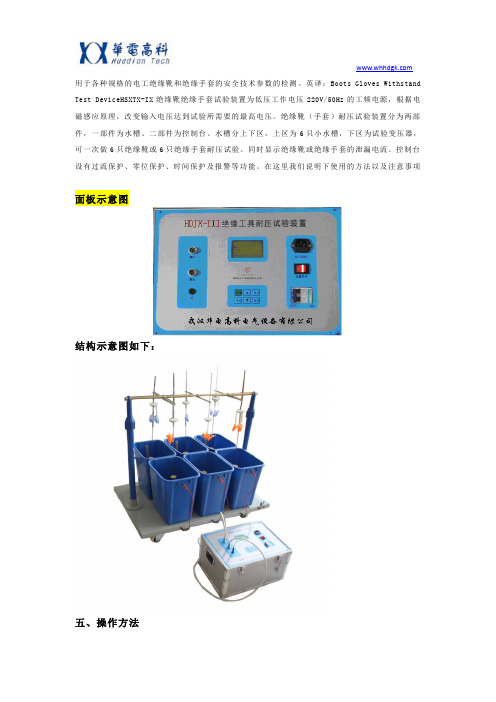

英译：Boots Gloves Withstand Test DeviceHSXTX-IX绝缘靴绝缘手套试验装置为低压工作电压220V/50Hz的工频电源，根据电磁感应原理，改变输入电压达到试验所需要的最高电压。
绝缘靴（手套）耐压试验装置分为两部件，一部件为水槽、二部件为控制台。
水槽分上下区，上区为6只小水槽，下区为试验变压器，可一次做6只绝缘靴或6只绝缘手套耐压试验。
同时显示绝缘靴或绝缘手套的泄漏电流。
控制台设有过流保护、零位保护、时间保护及报警等功能。
在这里我们说明下使用的方法以及注意事项面板示意图结构示意图如下：五、操作方法首先按图示可靠接好连线，待准备工作一切就绪（警示：地线牢固接地）后，打开设备电源开关，屏上显示主菜单界面见图，利用▲或▼键根据要求选择功能，按确认键进入相应菜单内容，按退出键返回上一菜单界面。
参数设置手套绝缘测试绝缘靴测试1、参数设置：进入该项后，界面出现四项设置见图，用户可根据试验要求设置好相应参数，设置时利用▲、▼、确认三键进行操作，参数设置完毕检查无误后，按退出键回到主菜单。
（注意：该项目各种参数均默认前次设置。
此下图所设参数为电力规程试验参数。
）参数设置手套08KV 9.9mA靴子15KV 7.5mA时间060sec2、主菜单：当参数设置完毕，用户回到主菜单后，利用▲、▼、确认三键选择试验项目，此时，用户按确认键，装置即刻进入自动检测试验。
液晶屏显示如下：I1:00.0 I2:00.0I3:00.0 I4:00.0I5:00.0 I6:00.0U:00.0kv T:000s在试验中，若发现某支被试品不合格，装置即刻停止试验并显示该支被试品的结果，如下图——I1为不合格试品（阴影部分所指的就是不合格试品），并伴有声音提示，用户可关掉电源，换下不合格试品，然后重新打开电源，直接选择上次试验项目。
I1: 00.0 I2:00.0I3:00.0 I4:00.0U:00.0kv T:000s当试验时间到，装置将自动降下高压，并显示各支试品试验结果。
ZDJS-101绝缘手套(靴)耐压试验装置使用手册真诚服务共谋发展目录一、概述0二、产品特点1三、技术指标1五、使用方法2六、注意事项5七、运输、贮存5八、售后服务6九、附表1：常用电气绝缘工具试验标准6十、附表2 ：3kV-10kV（工频）绝缘鞋（靴）电气性能7十一、附表3：常用电气绝缘工具试验一览表错误！未定义书签。
ZDJS-101绝缘手套耐压试验装置一、概述ZDJS-101绝缘手套耐压试验装置是绝缘靴（手套）批量试验的专用设备，有效地解决了以往不规则的测试方法，简化了测试程序，提高了检测速度，减轻了检测强度，保障了检测人员的安全，可靠地鉴别绝缘手套（靴）的泄漏电流，绝缘老化和工频耐压等参数，可同时检测六只绝缘手套（靴）。
该装置集高压电源与控制系统一体化，接线和检测简单，布局合理可靠，移动方便，拆装灵活等特点，是理想的换代产品。
二、产品特点1．高压电源、控制系统一体化，接线操作方便，保护功能完善2．六只试验桶，可同时检测六只绝缘靴或手套3．六只数显电流表，泄漏电流直观，每块表头都有过流自动保护4．软链条高压电极，任意调节电极高度5．电极采用H62铜材加工，表面镀涂CU/EpNi5bc工艺使表放电小三、技术指标1. 额定容量：3kVA2. 输入电压：AC220V±10% 50Hz±13. 输出电压：AC 0-30kV4. 电压精度：≤2.5% (F.S)5. 低压电流：0-15A6. 泄漏电流：0-10.0mA7. 泄漏电流分辨率：0.1mA8. 电流精度：≤2.0% (F.S)9. 计时范围：0-999H10. 环境温度：－20℃至50℃四、操作要点1．绝缘靴（手套）内外盛水试验时，卸掉海绵。
绝缘靴（手套）内外盛水呈相同高度，应有90mm的露出水面部分，并确保绝缘靴（手套）露出水面的部分干燥清洁，然后将高压电极置于绝缘靴（手套）内并将绝缘靴（手套）夹好。
2．绝缘靴内装钢珠试验时,盛水槽内加水使海绵充分浸水即可，将一个与所试靴号一致的金属片放入靴内, 将高压电极置于绝缘靴内，使高压电极与金属片接触，然后在金属片上铺满直径不大于4mm的金属球，其高度不小于15mm。
HTTX-H绝缘靴手套耐压试验装置说明书目录一、简介 (1)二、工作原理 (1)三、结构设计 (1)四、主要技术参数 (3)五、配套使用方法 (3)六、注意事项 (5)工频耐压试验台、操作箱必须可靠接地一、简介HTTX-H绝缘靴(手套)耐压试验装置是根据绝缘靴（手套）的试验规程，并遵从广大用户意见而设计生产的。
该产品采用全自动升（降）压，自动读出每个被试品的泄漏电流，整个过程全自动完成，自动打印试验数据，有效的解决了过去不规则的测试方式，从而简化了测试手续，提高了测试速度。
更可靠地鉴别绝缘靴（手套）的泄漏电流，工频耐压等参数。
保障了试验工作者的安全，是理想的绝缘靴（手套）专用设备。
其主要特点：可同时测试3双绝缘靴（手套），并可读取每只的泄漏电流，准确判断不合格的绝缘靴（手套）；结构底部装配脚轮，可随意移动。
二、工作原理接入0~220V电源，根据电磁感应原理，使变压器产生0~30KV 工频高压至各电极，使绝缘靴（手套）获得规定的试验电压。
根据绝缘靴（手套）试验规程，读取、记录测试参数。
三、结构设计该产品分二部份组成：1.绝缘靴（手套）试验车，试验车由：移动托架；盛水水槽；电极杆支撑等组成；2.绝缘靴（手套）操作箱，绝缘靴（手套）操作箱见图1，图1：绝缘靴（手套）操作箱接地端高压变压器水槽高压水阻高压变压器水绝缘支架图2：绝缘靴（手套）试验台四、主要技术参数1、输入电压：~220V 50Hz2、输出电压：0-30kV3、容量：3kV A4、测试数量：每次6只5、测量数据：可显示打印每只被试品电压值；泄漏电流值6、过流保护；过压保护；自定义时间、电压、泄漏电流值7、液晶显示，全中文菜单操作，带打印8、测量准确度：电压±2%（±3个字）电流±2%（±3个字）9、质量：绝缘靴（手套）操作箱12Kg工频耐压试验台60kg五、配套使用方法1.使用前先将水电阻内注水（出厂时水电阻是空的，注水时不要注得太满，淹没电极即可），注满水的水电阻安装在移动托架上,再将电极杆支撑两端插入绝缘撑杆和水电阻内。
可一次做6只、8只绝缘靴或6只、8只绝缘手套耐压试验，可同时显示绝缘靴或绝缘手套的泄漏电流。
控制台设有过流保护、零位保护、时间保护及报警等功能。
绝缘靴手套预防性试验装置是根据绝缘靴(手套)的试验规程，并遵从广大用户意见而研发生产。
智能自动化试验有效的解决了过去不规则的测试方式，从而简化了测试手续，提高了测试速度。
更可靠地鉴别绝缘靴(手套)的泄漏电流，工频耐压等参数，保障了试验工作者的安全，是理想的绝缘靴(手套)预防性试验设备。
工作原理：接入0~220V电源，调节工频耐压试验台，根据试验变压器的电磁感应原理，使变压器产生0~30KV工频高压至各电极，使绝缘靴(手套)获得规定的试验电压。
然后根据绝缘靴(手套)试验规程，读取、纪录测试参数。
试验规范要求：试验应在特制的专用水箱内进行。
试验时，绝缘靴手套耐压装置的水箱内装满水，水箱对地绝缘。
若水箱为金属材料制品，地线可接至水箱壁，并串联一交流毫安表接地。
将绝缘手套、绝缘靴内盛上水，置于水箱内。
绝缘罩、绝缘手套、绝缘靴内外水面应低于这些绝缘工具端部一定距离。
如绝缘手套内外水面不能高于手套口以下5cm，绝缘靴内外水面不能高于绝缘靴端面部以下5cm，而且要求露出水面的部分保持干燥清洁，防止加压时内外水面沿端部产生沿面放电。
耐压试验时，如绝缘罩、绝缘手套、绝缘靴被击穿，电流异常摆动或泄漏电流超过试验规范表所示标准，即高压绝缘手套泄漏电流超过9mA，低压绝缘手套泄漏电流超过2.5mA．高压橡胶绝缘靴泄漏电流超过7.5mA．应视为不合格，禁止再用作绝缘安全工具。
绝缘罩耐压时间5min．试验周期每年一次，而绝缘手套、绝缘靴耐压时间为1min，试验周期为每6个月一次。
智能安全工具绝缘靴手套耐压试验装置，可以按《电力安全工器具预防性试验规程》要求对绝缘鞋、绝缘手套等安全工器具进行智能化绝缘耐压试验，绝缘靴及绝缘手套耐试验周期为半年，试验过程中不允许击穿，同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值。
绝缘靴手套耐压试验装置标准
绝缘靴手套耐压试验装置的标准通常由各国的电气规范和标准决定，例如中国的国家标准GB/T 16974-2008《绝缘靴（手套）耐压试验装置》。
这些标准规定了绝缘靴手套耐压试验装置的试验电压、试验程序、试验周期、设备要求等。
以下是一些常见的绝缘靴手套耐压试验装置标准要求：
1.试验电压：通常为工频交流电压，根据绝缘靴手套的额定电压等
级而定。
例如，5kV的绝缘靴手套应使用5kV的试验电压。
2.试验程序：包括预加电压试验、泄漏电流测试和耐压试验三个步
骤。
预加电压试验是为了使绝缘靴手套在试验前进入稳定状态；
泄漏电流测试是在预加电压试验后测量绝缘靴手套的泄漏电流；
耐压试验是在泄漏电流测试合格后，对绝缘靴手套施加持续时间的工频电压，以检验其电气性能是否符合要求。
3.试验周期：通常为每年一次，但也可以根据使用频率和环境条件
适当调整。
4.设备要求：包括对试验台、电源、电阻器、电容器、测试夹具、
导线等的要求。
例如，绝缘靴手套耐压试验装置应具有足够的电气安全保护措施，保证操作人员和设备的安全；测试夹具应能够将绝缘靴手套牢固地固定在电极上，并保证测试结果的准确性；
导线应具有足够的截面积和绝缘层，以承受试验电压的要求。
总之，在使用绝缘靴手套耐压试验装置时，应严格遵守相应的电气规
范和标准，确保试验结果的准确性和可靠性。
同时，操作人员也需经过专业培训并取得相应的资格证书，以确保操作过程的安全性。
绝缘靴(手套)耐压试验装置为低压工作电压220V/50Hz的工频电源，根据电磁感应原理，改变输入电压达到试验所需要的最高电压。
绝缘靴(手套)耐压试验装置分为两部件，一部件为水槽、二部件为控制台。
水槽分上下区，上区为6只小水槽，下区为试验变压器，可一次做6只绝缘靴或6只绝缘手套耐压试验。
同时显示绝缘靴或绝缘手套的泄漏电流。
控制台设有过流保护、零位保护、时间保护及报警等功能该试验装置是绝缘靴(手套)批量试验的专用设备。
也可以对安全工器具进行测试，例如绝缘杆、绝缘螺丝刀、绝缘垫等。
是合众电气根据绝缘靴(手套)的试验要求，并遵从广大用户意见而设计生产的。
该产品有效的解决了过去不规范试验，提高了工作效率、保障了工作安全，是理想的绝缘靴(手套)专用设备。
该产品采用最新电子快速保护装置，全部使用过程可提前进行设置，全中文界面，操作简单明了。
全部测试项目设定后自动进行测试，无须人工干预。
试验步骤1、将水槽内加入三分之二的水，并固定在绝缘台面上。
2、将加入水的绝缘靴及绝缘手套放入水槽内，绝缘手套用探棒上的绝缘夹夹住，绝缘靴及绝缘手套上口不能弄湿，保持绝缘靴及绝缘手套上口干燥。
3、调节高压管上的松紧罗丝，将探棒深入绝缘靴及绝缘手套内的水中并拧紧松紧罗丝以固定探棒。
4、将水槽箱接桩接地，水槽箱插座接入控制箱输出插座，并将水槽箱上的每只毫安表开关拧到“断”位置上。
5、将控制箱电源插座接入220V电源，并将接地端接地。
6、设置好试验时间及过流保护值。
7、接通电源前，将调压器回到零位，合上闸刀，断开按钮灯亮，如需报警按下报警开关，报警器发出声光报警。
按下启动按钮，启动按钮灯亮，同时报警器停止报警表示已通电等待升压。
8、顺时针匀速旋转调压器手柄升压，并密切注意控制箱仪表及水槽箱毫安表的情况。
9、如果水槽箱的毫安表有异常，将有异常的毫安表对应的毫安表开关拧到“通”位置上，以保护毫安表遭过电流损坏。
10、当到达所需电压时，打开时间继电器开关，时间继电器计时。
绝缘靴手套耐压试验装置标准绝缘靴手套耐压试验装置是用于检测绝缘靴和绝缘手套的耐压性能的设备。
该装置必须符合一定的标准，以确保其测试结果的准确性和可靠性。
以下是关于绝缘靴手套耐压试验装置标准的详细介绍。
一、绝缘靴手套耐压试验装置标准的分类根据具体的使用需求和测试要求，绝缘靴手套耐压试验装置的标准可分为以下几类：1.国家标准：国家标准是指由国家标准化管理机构颁布的关于绝缘靴手套耐压试验装置的强制性标准。
这些标准通常是通过法律法规进行监督和实施，其标准编号和发布日期在国家标准化管理机构的网站上可以查到。
2.行业标准：行业标准是指由相关行业组织或协会制定的关于绝缘靴手套耐压试验装置的推荐性标准。
这些标准通常是基于国家标准的要求，并结合行业的具体特点进行制定的。
3.国际标准：国际标准是指由国际标准化组织（ISO）或其他国际组织颁布的关于绝缘靴手套耐压试验装置的标准。
这些标准通常是在全球范围内适用，并与国家和行业标准相补充。
二、绝缘靴手套耐压试验装置标准的主要内容绝缘靴手套耐压试验装置标准主要包括以下几个方面的内容：1.设计要求：绝缘靴手套耐压试验装置的设计要求应符合安全、稳定、可靠和易于操作的原则。
装置的外观、尺寸、结构和材料应满足相应的标准要求，并保证用户在进行测试时的安全。
2.测试原理：绝缘靴手套耐压试验装置的测试原理应详细说明，包括测试过程中的电压施加方式、电流计量方式、测试时间等参数。
测试过程中可能产生的电击、火灾和爆炸风险也需要进行风险评估和防护措施的规定。
3.技术指标：绝缘靴手套耐压试验装置的技术指标应包括电压范围、电流分辨率、工作温度、测试精度等参数。
这些指标应能够满足绝缘靴手套耐压测试的要求，并通过相应的检测方法和标准进行验证。
4.操作要求：绝缘靴手套耐压试验装置的操作要求应包括设备的启动、停止、故障处理、维护等方面的内容。
对于可能存在的具体操作风险，如电击、触电、电磁辐射等，也需要进行相应的告知和预警。
HSXTX系列全自绝缘靴（手套）耐压试验装置使用说明书诚信©创新©共赢©安全©可靠©易用武汉恒盛兴电力自动化有限公司公司简介武汉恒盛兴电力自动化有限公司位于武汉职业技术学院内，是一家专业从事电力电气检测（测量）设备、仪器仪表、电力自动化系统的研发、生产与销售的新兴高科技企业。
产品应用于电力、水利、石油、铁路、矿山、化工、冶金等行业。
广泛适应变压器检测设备、高压试验设备、电力计量设备、二次回路检测设备等系列产品的市场需求。
武汉恒盛兴电力是专业研发、生产全自动（智能）高压耐压设备和二次精密测量仪器仪表，公司目前主要生产HSXM系列全自动电机综合测试台、HSXNY系列全自动（智能）工频耐压试验装置、HSXTX系列全自动（智能）绝缘靴（手套）耐压试验装置、HSXSL系列全自动（智能）大电流发生器、HSXKGG系列高低压开关柜通电试验台、HSXGK系列高压开关机械特性测试仪、HSXZR系列直流电阻测试仪、HSXHL系列回路电阻测试仪、HSXXZ 串联谐振装置、HSXJBY微机继电保护测试仪、各类接地表及兆欧表等电力检测设备。
公司拥有一支强大的研发团队和科学的生产、管理体系。
坚持“人才是企业发展的第一要素”的企业理念，以“为提高我国的电力自动化水平而奋斗”的目标为己任。
吸引了一大批集电力电子，高压、计算机测控，软件技术，电子技术等特长于一身的高级工程师，研发队伍中研究生以上水平者占研发部总人数的60%。
立足中国，放眼全球，武汉恒盛兴电力启动了国际化战略，已相继与菲律宾、伊拉克、英国、加拿大和新加坡等多个国家电力集团建立了合作关系，并持续突破发达国家的高端市场。
“诚信、创新、共赢”是恒盛兴公司的一贯方针，“安全、可靠、易用”是恒盛兴电力产品秉承的一贯特性，坚持“信誉第一、用户至上”是恒盛兴赢得市场的一贯追求！地址：武汉市洪山区关山大道463号网址：电话：传真：邮箱:前言尊敬的顾客感谢您购买本公司产品。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！声明未得到本公司的书面许可，任何人不得以任何方式或形式对本手册内的任何部分进行复制、摘录、备份、修改、传播、翻译成其他语言、将其全部或部分用于商业用途。
免责声明本手册依据现有信息制作，其内容如有更改，恕不另行通知。
本公司在编写该手册的时候已尽最大努力保证其内容准确可靠，但本公司不对本手册中的遗漏、不准确或错误导致的损失和损害承担责任。
读者对象本手册的读者对象为本测试仪器试验技术人员，以及配置和此仪器试验台的管理员。
获取技术支持本公司提供全天候 7×24 小时的电话热线服务。
客户在产品使用及网络运行过程中遇到问题时请随时与本公司电话热线联系。
慎重保证本公司生产的产品，在发货之日起一个月内，如产品出现缺陷，实行包换。
三年内如产品出现缺陷，实行免费维修。
三年以上如产品出现缺陷，实行有偿终身维修。
安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其他产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
防止火灾或人身伤害：使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
目录一、概述 ............................................................................................. 错误!未定义书签。
二、工作原理...................................................................................... 错误!未定义书签。
三、结构设计...................................................................................... 错误!未定义书签。
四、技术参数...................................................................................... 错误!未定义书签。
五、按键说明...................................................................................... 错误!未定义书签。
六、按键使用方法 .............................................................................. 错误!未定义书签。
七、参数设定说明(请注意参数设定范围) ......................................... 错误!未定义书签。
八、参数设定方法 .............................................................................. 错误!未定义书签。
九、打印说明...................................................................................... 错误!未定义书签。
十、使用说明...................................................................................... 错误!未定义书签。
十一、使用条件 .................................................................................. 错误!未定义书签。
十二、简要的故障排除 ....................................................................... 错误!未定义书签。
十三、注意事项 .................................................................................. 错误!未定义书签。
十四、运输与贮存 .............................................................................. 错误!未定义书签。
十五、开箱及检查 .............................................................................. 错误!未定义书签。
十六、其它.......................................................................................... 错误!未定义书签。
十七、维护保养 .................................................................................. 错误!未定义书签。
附表1 ................................................................................................... 错误!未定义书签。
一、概述该试验装置是绝缘靴（手套）批量试验的专用设备。
也可以对安全工器具进行测试，例如绝缘杆、绝缘螺丝刀、绝缘垫等。
是我公司根据绝缘靴（手套）的试验要求，并遵从广大用户意见而设计生产的。
该产品有效的解决了过去不规范试验，提高了工作效率、保障了工作安全，是理想的绝缘靴（手套）专用设备。
该产品采用先进的微电子处理技术，全部使用过程可提前进行设置，全中文界面，操作简单明了。
全部测试项目设定后自动进行测试，无须人工干预。
二、工作原理接入220V电源，根据电磁感应原理，使变压器产生工频高压至各电极，使绝缘靴（手套）获得规定的试验电压。
根据绝缘靴（手套）试验规程，读取、记录测试参数。
三、结构设计该产品分二部份组成：1. 绝缘靴（手套）试验车，试验车由：移动托架；盛水水槽；电极杆支撑等组成；2. 绝缘靴（手套）操作箱。
图3-1 绝缘靴（手套）操作箱面板示意图图3-2 绝缘靴（手套）试验台(6只)图3-3 绝缘靴（手套）试验台(8只)图3-3 绝缘靴（手套）试验台(2只)备注：常规测试数量为6只，测试8只和2只的需根据用户要求定制。
四、技术参数1. 输入电压：AC220V 50Hz2. 测量数据：可显示打印每只被试品电压值；泄漏电流值3. 过流保护；过压保护；自定义时间、电压、泄漏电流值4. 液晶显示，全中文菜单操作，带打印5. 测量准确度：电压±2%（±3个字）电流±2%（±3个字）6. 质量：绝缘靴（手套）操作箱12Kg 工频耐压试验台60kg五、按键说明图5-1 操作键面板六、按键使用方法功能键——在测量状态下，按一下“功能”键，进入密码输入界面，请输入密码（1818），然后按“功能”键进入参数设置状态，通过“移位键”、“减少键”和“增加键”，可改变当前参数的设定值。
