10千伏配网架空线路带电作业技能竞赛专业知识考试题库一、单项选择题1. 按《国家电网公司电力安全工作规程》的规定，进行10kV带电作业时绝缘操作杆最小有效绝缘长度为（ C ）m。

A.0.4B.0.6C.0.7D.0.92. 按《国家电网公司电力安全工作规程》规定，在10kV 线路上进行带电作业时，带电体上作业人员与周围接地体之间应保持的最小安全距离不得小于（ A ）m。

A.0.4；B.0.6；C.0.7；D.0.93. 按《国家电网公司电力安全工作规程》的规定，进行 10kV 带电作业相间最小安全距离为（ B ）m。

A.0.4B.0.6C.0.7D.0.94. 工频交流电流的人体生理感知电流阀值为（ C ）mA。

A.100B.10C.1D.0.15. 带电作业中，人体体表裸露处的局部场强的电场感知水平为（ D ）kV/m。

A.340B.440C.140D.2406.IEC 对交流电流下人体生理效应的推荐意见中，持续时间 1 秒钟内通过人体危及生命安全的最小电流是（ C ）。

A.4AB.35mAC.50mAD.70μA7. 配电线路带电作业中，作业人员的安全防护重点是（ B ）。

A. 空间电场B. 短路电流C. 静电电击D. 线路噪声8. 带电作业中，（ D ）被认为是电击引起死亡的主要原因。

A.刺痛B.电流灼伤C.肌肉痉挛D.心室纤维性颤动9. 一般来说，女性对稳态电击产生生理反应较男性更为（ A ）。

A. 敏感；B. 迟钝；C. 一样；D. 无法判断。

10. 带电拆除绝缘子绑扎线时应边拆边卷，绑扎线的展放长度不得大于（ A ） m。

A.0.1B.0.2C.0.3D.0.411. 带电断、接引线时，为保证引线与周围不同电位设备保持足够的安全距离，可采用（ B ）防止引线摆动。

A. 绝缘操作杆；B. 绝缘锁杆；C. 绝缘扎线剪；D. 绝缘三齿扒。

12. 带电更换直线杆针式绝缘子作业时，不能用于固定导线的工具是（ C ）。

110kV绝缘杆的耐压试验技术方案一、背景在电力输配电领域，绝缘杆是一种非常重要的设备。

绝缘杆负责将输电线路悬挂在远离地面的高空中，并对输电线路和附近环境进行隔离。

为了确保绝缘杆的质量和安全性能，需要通过耐压试验来检测其耐压能力是否符合设计要求。

本文将介绍一种针对110kV绝缘杆的耐压试验技术方案。

二、试验标准本次试验采用国家标准《架空输电线路金具第2部分：绝缘子及其支架》GB/T 22517.2-2013 作为试验标准。

三、试验环境•试验场地：室内试验场；•温度条件：采用常温试验，试验时室内温度应在5~40℃之间；•大气压力：试验场大气压力必须符合标准大气压，并在试验前进行检测。

四、试验设备•检测系统：使用二次仪表等电气设备进行耐压试验，包括高压发生器、高压绝缘子、高压绝缘电缆、试验变压器、焦耳热计等设备；•安全设备：绝缘杆通过钢丝绳吊挂，吊装时必须保证其处于牢固状态，并能够承受试验时所产生的力量。

五、试验步骤1.绝缘杆应按照设计要求组装完成，并依据设计要求连接对应的金具及电缆。

2.试验前，应对绝缘杆表面进行超声波检测，确保其表面无裂缝及其他损伤。

3.试验开始前，应对试验场地进行充分清理，并保证试验设备无异常情况。

4.将绝缘杆通过钢丝绳吊挂，并将高压绝缘电缆连接到绝缘杆上。

5.开始试验，启动高压发生器，逐步提高电压，直到电压达到预定值，保持1分钟。

6.试验过程中，应对绝缘杆表面进行检查，确保其表面无放电现象并无异常情况。

7.停止试验，逐步降低电压至0。

8.拆除试验设备，并对试验场地进行清理。

六、试验数据处理及判定标准1.每个绝缘杆的试验数据均应记录并保存。

2.绝缘杆通过此项试验需满足以下标准：•试验前、后绝缘杆外表面清洁，无油污、灰尘等不良情况；•电压按设计规定逐级升降，试验达到规定持续时间后，无电气击穿和放电现象；•绝缘杆表面无明显损伤和裂纹。

七、结论通过以上试验，可对110kV绝缘杆的耐压试验进行判定，确保其耐压能力符合设计要求并能够安全运行。

绝缘杆耐压试验标准绝缘杆是电力线路中重要的组成部分，其质量的好坏直接关系到电力线路的安全运行。

为了确保绝缘杆的质量，需要进行耐压试验，以验证其耐受外部压力的能力。

本文将介绍绝缘杆耐压试验的标准和要求。

首先，绝缘杆耐压试验应按照国家标准进行，一般来说，耐压试验应符合GB/T 16927.1-2014《高压输电线路金具第1部分，绝缘子串、绝缘子串金具和绝缘子串挂具的要求》的相关规定。

在进行耐压试验之前，应对绝缘杆进行外观检查，确保其表面无明显缺陷和损伤，以保证测试结果的准确性。

其次，绝缘杆耐压试验应在专业的实验室或者具备相应条件的场地进行。

测试过程中，应严格按照标准要求进行操作，确保测试结果的可靠性。

在进行耐压试验时，应根据绝缘杆的材质和规格确定测试的压力值和持续时间，以保证测试的科学性和有效性。

绝缘杆耐压试验的标准要求包括，在规定的压力值下，绝缘杆应保持稳定，不得发生破裂、变形或者其他损坏现象；在规定的持续时间内，绝缘杆应能够承受压力而不影响其正常使用功能。

同时，测试过程中还应对绝缘杆进行外观检查，确认其表面无裂纹、气泡等缺陷，以保证其质量符合要求。

绝缘杆耐压试验的结果应记录在册，并及时进行评定。

测试报告应包括绝缘杆的型号、规格、材质、测试压力值、持续时间、测试环境等详细信息，以及测试结果和评定结论。

在测试合格后，应及时对绝缘杆进行标识，以便后续的使用和管理。

总之，绝缘杆耐压试验是保证绝缘杆质量的重要手段，其标准和要求对于保障电力线路的安全运行具有重要意义。

只有严格按照标准要求进行测试，才能确保绝缘杆的质量达到国家规定的标准，从而保障电力线路的安全稳定运行。

绝缘杆的试验标准（1）绝缘杆的耐压试验标准目前我国制订的绝缘杆耐压试验标准是根据使用电压等级的不同而分为两类，一类适用于10～220kV，另一类适用于330～500kV。

部颁《电业安全工作规程》规定：对用于10～220kV的绝缘杆，只进行1分钟工频耐压试验；对用于330～500kV的绝缘杆，则需要进行5分钟工频耐压试验和15次操作冲击耐压试验。

这是由于它们电压等级高、绝缘杆的长度长，在长间隙下的操作冲击放电特性与工频放电特性之间存在着十分明显的差异，因此，工频耐压试验已不能替代操作冲击耐压试验。

部颁《电业安全工作规程》对绝缘杆耐压试验的规定，如表2-26所示。

表2-26 绝缘杆耐压试验标准电压等级Un（kV）1035110220330500试验长度L（m）0.40.61.01.82.83.71分钟工频耐压U1（kV）型式、出厂试验100150250450//预防性试验95220440//电压等级Un（kV）1035110220330500试验长度L（m）0.40.61.01.82.83.75分钟工频耐压U1（kV）型式、出厂试验////420640预防性试验////38058015次操作冲击耐压U15（kV）型式、出厂试验///9001175预防性试验////8001050检查性试验每30cm，工频耐压75kV，1min（2）材质的泄漏电流标准对于300mm长的材质试品，在100kV工频电压下，其泄漏电流值应符合GB13398—92《带电作业绝缘杆通用技术条件》的规定，见表2-27。

表2-27 泄漏电流值的规定试品规格泄漏电流干试验I1受潮后试验I2不大于（μA）空心管标称外径（mm）30及以下1030大于301535填充管20～602040绝缘板标称截面（mm2）600及以下20408、绝缘杆的机械试验标准GB13398—92对绝缘杆的机械试验规定，见表2-28。

表2-28 绝缘杆的机械试验规定试品拉伸试验荷载（kN）压缩试验荷载（kN）弯曲试验荷载（N·m）扭曲试验荷载（N·m）操作杆标称外径（mm）28及以下1.50/225751.50/27575支杆、拉（吊）杆1 kN级//2.50//3 kN级//7.50//5 kN级//12.50//10 kN级/25.0///30 kN级/75.0///50 kN级// / /。

绝缘杆或棒试验方法及要求绝缘杆是基本绝缘安全用具，它可使用于直接操作高压隔离开关和跌落式熔断器，敷设或拆除临时接地线，以及进行测量或试验等项工作。

绝缘杆由3部分组成：工作部分，绝缘部分和握手部分。

工作部分由金属制成，它依据不同工作的需要，做成各种不同的式样，装在绝缘部分的顶部：工作部分的下部边缘至握手部分的上部边缘作为绝缘部分；握手部分与绝缘部分之间有护环，护环的直径较握手部分大20～30mm。

一、绝缘杆（或棒）的外观检查对绝缘杆的检查，主要是外观检查，检查的重点是它的绝缘部分。

绝缘杆一般用电木，胶木或其他硬质材料经过处理而制成。

它的表面应光滑，无裂缝和无深的划痕或硬伤。

用木质材料制成的绝缘杆，其表面涂刷的绝缘漆应完好。

二、绝缘杆（或棒）的沟通耐压试验按要求定期对绝缘杆进行沟通耐压试验，可以确定绝缘杆的绝缘状况是否良好，是否能作为基本绝缘安全用具使用。

试验接线如图所示。

试验时，在工作部分与握手部分之间施加试验电压，将握手部分包以铝箔，然后串接沟通毫安表和短路刀闸接地。

其试验操作步骤参考沟通耐压试验技术方法相关内容。

三、留意事项（1）对多根绝缘杆进行耐压试验。

在同时对多根绝缘杆进行耐压试验时，若其中有一根发生闪络或放电现象时，应马上停止试验，剔除特别的绝缘杆，对其余的绝缘杆连续试验，但耐压需重新计时。

（2）对绝缘杆进行分段试验。

若试验设备电压不够时，可对绝缘杆进行分段试验，试验时用软裸导线或铝箔按尺寸比例将绝缘杆的绝缘部分分为2~4段（最多不易超过4段），每段所加电压，可按长度成比例计算，但计算得的数值应另加20%。

例如，绝缘杆长1m，应加的试验电压44kV，若分成4段，则实际每段应加的试验电压为11×（1+20%）=13.2kV。

（3）对绝缘杆进行雨中沟通耐压试验。

对户外雨天使用的绝缘杆，需在人造雨中进行沟通耐压试验。

人工雨用水的电阻率为12000Ω/cm，试验时，人工雨量要保持不变。

《电力安全工器具预防性试验规程》的解析与研究佚名【摘要】介绍了电力安全工器具在电力安全生产中的重要性,指出其预防性试验规程的现行规范与实际状况不匹配,提出了DL/T1476-2015《电力安全工器具预防性试验规程》编制的必要性.结合电力安全工器具重点产品,解析了预防性试验及试验规程中需要关注的要点,以便于相关检测机构及用户加深理解,具有一定的指导意义.【期刊名称】《电力安全技术》【年(卷),期】2018(020)012【总页数】4页(P35-38)【关键词】电力安全工器具;型式试验;预防性试验;试验项目【正文语种】中文0 引言安全生产是电力行业持续稳定发展的基石。

电力安全工器具是电力行业安全生产的主要器具之一，是广大电力员工生命保障的最后一道保护线，广泛用于发电、输电企业。

在这种情况下，对电力安全工器具进行各类试验，尤其是对使用过程中的安全工器具进行预防性试验，变得尤为重要。

1 电力安全工器具试验的分类按电力安全工器具所处的不同阶段，即产品研制定型阶段、出厂阶段、用户验收阶段、使用阶段，将电力安全工器具试验分为4大类：型式试验、出厂试验、验收试验和预防性试验，如图1所示。

图1 电力安全工器具试验的分类从试验分类来看，型式试验、出厂试验、验收试验的试验对象是“新产品”，只是试验时机不同，都是通过试验结果来判断用户采购产品是否合格。

预防性试验的试验对象是“旧产品”，在使用过程中按周期、要求对其进行试验，能够发现某种性能的改变或潜在的隐患，能够监控安全工器具整个使用周期内的状态和性能，为安全生产保驾护航。

2 标准的编制背景为规范电力系统安全工器具预防性试验工作，确保安全工器具在使用当中的安全可靠，原国家电网公司在相关规程和标准的基础上，结合安全工作的实际需要，于2002年组织编制了《电力安全工器具预防性试验规程》(试行)，同时以国电发〔2002〕777号文的形式予以发布，文件自发布之日起施行。

《电力安全工器具预防性试验规程》(试行)的实施，对电力安全工器具预防性试验工作起到了规范作用。

35kv绝缘杆耐压试验加压标准35kV绝缘杆耐压试验加压标准是确保绝缘杆在耐压试验中能够承受住相应电压和压力的重要依据。

下面将按照列表的形式详细介绍35kV绝缘杆耐压试验加压标准。

一、试验目的和原则1. 试验目的：验证35kV绝缘杆的绝缘性能，以确保其在电力系统中的安全可靠性。

2. 试验原则：按照国家相关标准和规范，以保证试验的科学性和可比性。

二、试验设备和工具1. 试验设备：包括试验变压器、电流互感器、电压互感器、电流电压继电器等。

2. 试验工具：包括绝缘测量仪器、电流电压表、电压表、接地电阻测试仪等。

三、试验前准备1. 检查试验设备和工具的完好性，确保试验能够顺利进行。

2. 准备试验样品，清洁绝缘杆表面，以消除污染对试验结果的影响。

3. 确定试验点和相应的试验电压、试验时间等参数。

四、试验过程1. 连接试验设备和工具，确保电气连接可靠。

2. 逐级加压，先对绝缘杆进行直流耐压试验，继而进行交流耐压试验。

3. 检查试验过程中的电流、电压和绝缘电阻等参数，确保试验结果的准确性。

4. 根据试验要求，持续加压一段时间，观察其电压下降情况。

5. 试验结束后，断开试验电源，对试验设备和工具进行清洁和保养。

五、试验结果判定1. 根据试验标准规定的电压下降率，判断绝缘杆绝缘性能的良好与否。

2. 如果满足试验标准要求，则判定为合格；若不满足要求，则判定为不合格。

3. 对不合格的绝缘杆进行进一步的维修或更换。

六、试验报告1. 根据试验结果，编写试验报告，包括试验样品的基本信息、试验过程的详细记录、试验结果的分析等内容。

2. 报告中应包含试验设备和工具的清单，以及试验人员的签名和日期。

3. 试验报告作为试验结果的重要依据，需要归档保存。

以上是35kV绝缘杆耐压试验加压标准的详细介绍，通过按照列表的形式展示，可以更清晰地理解试验的步骤和要求。

在执行试验时，务必严格按照标准进行操作，以确保试验结果的准确性和可靠性。

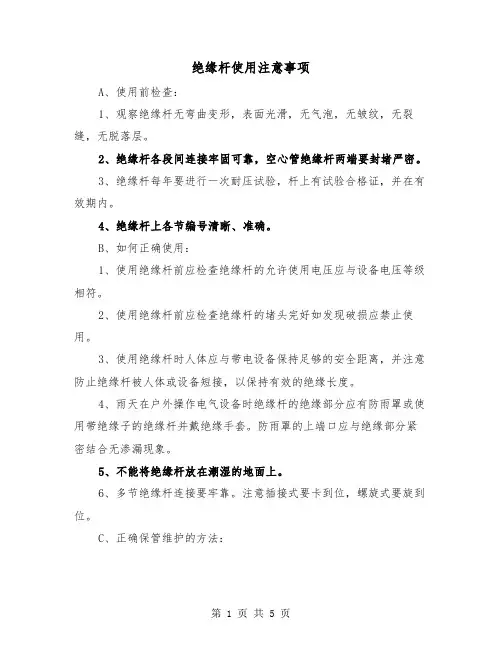

绝缘杆使用注意事项A、使用前检查：1、观察绝缘杆无弯曲变形，表面光滑，无气泡，无皱纹，无裂缝，无脱落层。

2、绝缘杆各段间连接牢固可靠，空心管绝缘杆两端要封堵严密。

3、绝缘杆每年要进行一次耐压试验，杆上有试验合格证，并在有效期内。

4、绝缘杆上各节编号清晰、准确。

B、如何正确使用：1、使用绝缘杆前应检查绝缘杆的允许使用电压应与设备电压等级相符。

2、使用绝缘杆前应检查绝缘杆的堵头完好如发现破损应禁止使用。

3、使用绝缘杆时人体应与带电设备保持足够的安全距离，并注意防止绝缘杆被人体或设备短接，以保持有效的绝缘长度。

4、雨天在户外操作电气设备时绝缘杆的绝缘部分应有防雨罩或使用带绝缘子的绝缘杆并戴绝缘手套。

防雨罩的上端口应与绝缘部分紧密结合无渗漏现象。

5、不能将绝缘杆放在潮湿的地面上。

6、多节绝缘杆连接要牢靠。

注意插接式要卡到位，螺旋式要旋到位。

C、正确保管维护的方法：1、绝缘杆应贮存在干燥、清洁通风良好的室内，并架在支架上或悬挂存放不得斜靠及贴墙放置，有条件的应存放在恒温恒湿的安全工器具柜或恒温室。

1、要确认绝缘棒是否在试验有效期内。

2、要保证绝缘棒的安全长度足够。

绝缘杆使用注意事项（二）绝缘杆是一种用来进行电气绝缘的工具，主要用于维修和安装高压电力线路。

使用绝缘杆时必须要注意安全，以下是一些使用绝缘杆的注意事项。

1. 选择合适的绝缘杆：绝缘杆应该与所需工作的电压和线路类型相匹配。

使用时应确保绝缘杆的绝缘性能符合要求，并且没有损坏或裂纹。

2. 确保绝缘杆的稳定：在使用绝缘杆时，确保绝缘杆的较长部分被握住，以确保稳定性。

避免在高处使用时杆的过长部分下垂或摇晃，以防止杆的折断或滑落。

3. 注意绝缘杆的清洁：绝缘杆上的污物和灰尘会影响绝缘性能，因此在使用之前和之后应该将绝缘杆清洁干净。

注意不要使用任何损坏绝缘杆表面的清洁剂或有损绝缘性能的物质。

4. 避免绝缘杆的弯曲：绝缘杆不应弯曲或过度扭转，因为这会减弱绝缘材料的绝缘性能。
