板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、示意图：二、基本资料：1．依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2002）2．几何参数：楼梯净跨: L1 = 2860 mm 楼梯高度: H = 2000 mm梯板厚: t = 110 mm 踏步数: n = 12(阶)上平台楼梯梁宽度: b1 = 200 mm 下平台楼梯梁宽度: b2 = 200 mm 2．荷载标准值：可变荷载：q = 2.50kN/m2面层荷载：q m = 1.70kN/m2栏杆荷载：q f = 0.20kN/m3．材料信息：混凝土强度等级: C25 f c = 11.90 N/mm2f t = 1.27 N/mm2R c=25.0 kN/m3钢筋强度等级: HPB235 f y = 210.00 N/mm2抹灰厚度：c = 20.0 mm R s=20 kN/m3梯段板纵筋合力点至近边距离：a s = 20 mm支座负筋系数：α= 0.25三、计算过程：1．楼梯几何参数：踏步高度：h = 0.1667 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋(b1＋b2)/2 = 2.86＋(0.20＋0.20)/2 = 3.06 m梯段板与水平方向夹角余弦值：cosα= 0.8422．荷载计算( 取B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B·h/b)q m = (1＋1×0.17/0.26)×1.70 = 2.79 kN/m自重：g kt = R c·B·(t/cosα＋h/2) = 25×1×(0.11/0.84＋0.17/2) = 5.35 kN/m抹灰：g ks = R S·B·c/cosα = 20×1×0.02/0.84 = 0.48 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 2.79＋5.35＋0.48＋0.20 = 8.81 kN/m恒荷控制：P n(G) = 1.35g k＋1.4·0.7·B·q = 1.35×8.81＋1.4×0.7×1×2.50 = 14.35 kN/m活荷控制：P n(L) = 1.2g k＋1.4·B·q = 1.2×8.81＋1.4×1×2.50 = 14.08 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 14.35 kN/m3．正截面受弯承载力计算：左端支座反力: R l = 21.96 kN右端支座反力: R r = 21.96 kN最大弯矩截面距左支座的距离: L max = 1.53 m最大弯矩截面距左边弯折处的距离: x = 1.53 mM max = R l·L max－P n·x2/2= 21.96×1.53－14.35×1.532/2= 16.80 kN·m相对受压区高度：ζ= 0.192842 配筋率：ρ= 0.010928纵筋(1号)计算面积：A s = 983.50 mm2支座负筋(2、3号)计算面积：A s'=αA s = 0.25×983.50 = 245.87 mm2四、计算结果：(为每米宽板带的配筋)1．1号钢筋计算结果(跨中)计算面积A s: 983.50 mm2采用方案：d12@100实配面积：1130.97 mm22．2/3号钢筋计算结果(支座)计算面积A s': 245.87 mm2采用方案：d6@100实配面积：282.74 mm23．4号钢筋计算结果采用方案：d6@200实配面积：141.37 mm2。

板式楼梯计算书（BT1）项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号:LT-1二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2012）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 1100 mm 楼梯高度: H = 1200 mm梯板厚: t = 120 mm 踏步数: n = 6(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 800 mm3.荷载标准值：可变荷载：q = 2.00kN/m2面层荷载：q m = 0.72kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 20.0 mm R s=20 kN/m3受拉区纵向钢筋类别：带肋钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm考虑支座嵌固作用求配筋时弯矩折减α1 = 0.8求裂缝时弯矩折减α2 = 0.8求挠度时弯矩折减α3 = 0.8考虑踏步系数β = 0.8四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.2000 m踏步宽度：b = 0.2200 m计算跨度：L0 = L1＋L2＋(b1＋b2)/2 = 1.10＋0.80＋(0.20＋0.20)/2 = 2.10 m梯段板与水平方向夹角余弦值：cosα = 0.7402. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.20/0.22)*0.72 = 1.37 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.12/0.740＋0.20/2) = 6.55 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.740 = 0.54 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 1.37＋6.55＋0.54＋0.20 = 8.67 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*8.67＋1.40*0.7*1*2.00 = 13.66 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*8.67＋1.40*1*2.00 = 13.20 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.66 kN/m(2) 平台板：面层：g km' = B*q m = 1*0.72 = 0.72 kN/m自重：g kt' = R c*B*t = 25*1*0.12 = 3.00 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 0.72＋3.00＋0.40＋0.20 = 4.32 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*4.32＋1.40*0.7*1*2.00 = 7.79 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*4.32＋1.40*1*2.00 = 7.98 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 7.98 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 13.25 kN右端支座反力: R r = 10.33 kN最大弯矩截面距左支座的距离: L max = 0.97 m最大弯矩截面距左边弯折处的距离: x = 0.97 mM max = R l*L max－P n*x2/2= 13.25*0.97－13.66*0.972/2= 6.43 kN·m考虑支座嵌固折减后的最大弯矩:M max' = α1*M max = 0.80*6.43 = 5.14 kN·m相对受压区高度：ζ= 0.040660 配筋率：ρ= 0.001615纵筋(1号)计算面积：A s = 153.43 mm2支座负筋(2、3号)计算面积：A s'=A s = 153.43 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：153.43 mm210@200实配面积： 393 mm22.2号钢筋计算结果(支座)计算面积A s'：153.43 mm210@200实配面积： 393 mm23.3号钢筋计算结果8@250实配面积： 201 mm24.4号钢筋计算结果10@200实配面积： 393 mm2六、跨中挠度计算:Mq -------- 按荷载效应的准永久组合计算的弯矩值1.计算永久组合弯距值Mq:Mq = α3*(M gk+M qk)= α3*(q gk + ψq*q qk)*L02/8= 0.80*(8.67 + 0.50*2.000)*2.102/8= 4.264 kN*m2.计算受弯构件的短期刚度 B sk1) 计算按荷载荷载效应的两种组合作用下，构件纵向受拉钢筋应力σsq = Mq/(0.87*h0*As) 混规(7.1.4-3)= 4.264*106/(0.87*95*393)= 131.383 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*120= 60000 mm2ρte = As/A te混规(7.1.2－5)= 393/60000= 0.654%3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψq = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2－2)= 1.1-0.65*2.01/(0.654%*131.383)= -0.419因为ψq < 0.2，所以取ψq = 0.24) 计算钢筋弹性模量与混凝土模量的比值αEαE = E S/E C= 2.00*105/(3.00*104)= 6.6675) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 06) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 393/(1000*95)= 0.413%7) 计算受弯构件的短期刚度 B SB sq = E s*As*h02/[1.15*ψq+0.2+6*αE*ρ/(1+ 3.5*γf)] 混规(7.2.3-1)= 2.00*105*393*952/[1.15*0.200+0.2+6*6.667*0.413%/(1+3.5*0.0)]= 11.906*102 kN*m23.计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ=2.0 混规(7.2.5)2) 计算受弯构件的长期刚度 BBq = B sq/θ 混规(7.2.2-2)= 11.906/2.000*102= 5.953*102 kN*m24.计算受弯构件挠度f maxk = 5*α3*β*(q gk+Ψq*q qk)*L04/(384*B)= 5*0.80*0.80*(8.67+0.5*2.000)*2.104/(384*5.953*102)= 2.632 mm6.验算挠度挠度限值f0=L0/200=2.10/200=10.500 mmf max=2.632mm≤f0=10.500mm，满足规范要求!七、裂缝宽度验算:1.计算准永久组合弯距值Mq:Mq = α2*(M gk+ψM qk)= α2*(q gk + ψq qk)*L02/8= 0.80*(8.67 + 0.50*2.000)*2.102/8= 4.264 kN*m2.带肋钢筋,所以取值V i=1.03.C = 204.计算按荷载荷载效应的准永久组合作用下，构件纵向受拉钢筋应力σsq = Mq/(0.87*h0*As) 混规(7.1.4－3)= 4.264*106/(0.87*95.00*393)= 131.383 N/mm5.计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*120= 60000 mm2ρte = As/A te混规(7.1.2－5)= 393/60000= 0.654%因为ρte < 1.000%，所以取ρte = 1.000%6.计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2－2)= 1.1-0.65*2.01/(1.000%*131.383)= 0.106因为ψ < 0.2，所以取ψ = 0.27.计算单位面积钢筋根数nn = 1000/s= 1000/200= 58.计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*V i*d i)= 5*102/(5*1.0*10)= 109.计算最大裂缝宽度ωmax =αcr*ψ*σsq/E S*(1.9*C+0.08*d eq/ρte) 混规(7.1.2－1)= 1.9*0.200*131.383/2.0*105*(1.9*20+0.08*10/1.000%) = 0.0295 mm≤ 0.30 mm,满足规范要求板式楼梯计算书（CT1）项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号:LT-1二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2012）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 1100 mm 楼梯高度: H = 1200 mm梯板厚: t = 120 mm 踏步数: n = 6(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm上平台宽: L3 = 1000 mm3.荷载标准值：可变荷载：q = 2.00kN/m2面层荷载：q m = 0.72kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 20.0 mm R s=20 kN/m3受拉区纵向钢筋类别：带肋钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm考虑支座嵌固作用求配筋时弯矩折减α1 = 0.8求裂缝时弯矩折减α2 = 0.8求挠度时弯矩折减α3 = 0.8考虑踏步系数β = 0.8四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.2000 m踏步宽度：b = 0.2200 m计算跨度：L0 = L1＋L3＋(b1＋b2)/2 = 1.10＋1.00＋(0.20＋0.20)/2 = 2.30 m梯段板与水平方向夹角余弦值：cosα = 0.7402. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.20/0.22)*0.72 = 1.37 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.12/0.740＋0.20/2) = 6.55 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.740 = 0.54 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 1.37＋6.55＋0.54＋0.20 = 8.67 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*8.67＋1.40*0.7*1*2.00 = 13.66 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*8.67＋1.40*1*2.00 = 13.20 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.66 kN/m(2) 平台板：面层：g km' = B*q m = 1*0.72 = 0.72 kN/m自重：g kt' = R c*B*t = 25*1*0.12 = 3.00 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 0.72＋3.00＋0.40＋0.20 = 4.32 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*4.32＋1.40*0.7*1*2.00 = 7.79 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*4.32＋1.40*1*2.00 = 7.98 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 7.98 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 10.96 kN右端支座反力: R r = 14.22 kN最大弯矩截面距左支座的距离: L max = 1.26 m最大弯矩截面距左边弯折处的距离: x = 0.16 mM max = R l*L max－[P l*L3*(x＋L3/2)＋P n*x2/2]= 10.96*1.26－[7.98*1.10*(0.16＋1.10/2)＋13.66*0.162/2]= 7.40 kN·m考虑支座嵌固折减后的最大弯矩:M max' = α1*M max = 0.80*7.40 = 5.92 kN·m相对受压区高度：ζ= 0.046966 配筋率：ρ= 0.001866纵筋(1号)计算面积：A s = 177.23 mm2支座负筋(2、3号)计算面积：A s'=A s = 177.23 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：177.23 mm210@200实配面积： 393 mm22.2号钢筋计算结果(支座)计算面积A s'：177.23 mm210@200实配面积： 393 mm23.3号钢筋计算结果8@250实配面积： 201 mm24.4号钢筋计算结果10@200实配面积： 393 mm2六、跨中挠度计算:Mq -------- 按荷载效应的准永久组合计算的弯矩值1.计算永久组合弯距值Mq:Mq = α3*(M gk+M qk)= α3*(q gk + ψq*q qk)*L02/8= 0.80*(8.67 + 0.50*2.000)*2.302/8= 5.115 kN*m2.计算受弯构件的短期刚度 B sk1) 计算按荷载荷载效应的两种组合作用下，构件纵向受拉钢筋应力σsq = Mq/(0.87*h0*As) 混规(7.1.4-3)= 5.115*106/(0.87*95*393)= 157.600 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*120= 60000 mm2ρte = As/A te混规(7.1.2－5)= 393/60000= 0.654%3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψq = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2－2)= 1.1-0.65*2.01/(0.654%*157.600)= -0.167因为ψq < 0.2，所以取ψq = 0.24) 计算钢筋弹性模量与混凝土模量的比值αEαE = E S/E C= 2.00*105/(3.00*104)= 6.6675) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 06) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 393/(1000*95)= 0.413%7) 计算受弯构件的短期刚度 B SB sq = E s*As*h02/[1.15*ψq+0.2+6*αE*ρ/(1+ 3.5*γf)] 混规(7.2.3-1)= 2.00*105*393*952/[1.15*0.200+0.2+6*6.667*0.413%/(1+3.5*0.0)]= 11.906*102 kN*m23.计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ=2.0 混规(7.2.5)2) 计算受弯构件的长期刚度 BBq = B sq/θ 混规(7.2.2-2)= 11.906/2.000*102= 5.953*102 kN*m24.计算受弯构件挠度f maxk = 5*α3*β*(q gk+Ψq*q qk)*L04/(384*B)= 5*0.80*0.80*(8.67+0.5*2.000)*2.304/(384*5.953*102)= 3.788 mm6.验算挠度挠度限值f0=L0/200=2.30/200=11.500 mmf max=3.788mm≤f0=11.500mm，满足规范要求!七、裂缝宽度验算:1.计算准永久组合弯距值Mq:Mq = α2*(M gk+ψM qk)= α2*(q gk + ψq qk)*L02/8= 0.80*(8.67 + 0.50*2.000)*2.302/8= 5.115 kN*m2.带肋钢筋,所以取值V i=1.03.C = 204.计算按荷载荷载效应的准永久组合作用下，构件纵向受拉钢筋应力σsq = Mq/(0.87*h0*As) 混规(7.1.4－3)= 5.115*106/(0.87*95.00*393)= 157.600 N/mm5.计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*120= 60000 mm2ρte = As/A te混规(7.1.2－5)= 393/60000= 0.654%因为ρte < 1.000%，所以取ρte = 1.000%6.计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2－2)= 1.1-0.65*2.01/(1.000%*157.600)= 0.2717.计算单位面积钢筋根数nn = 1000/s= 1000/200= 58.计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*V i*d i)= 5*102/(5*1.0*10)= 109.计算最大裂缝宽度ωmax =αcr*ψ*σsq/E S*(1.9*C+0.08*d eq/ρte) 混规(7.1.2－1)= 1.9*0.271*157.600/2.0*105*(1.9*20+0.08*10/1.000%) = 0.0479 mm≤ 0.30 mm,满足规范要求板式楼梯计算书（DT1）项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号:LT-1二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2012）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 1100 mm 楼梯高度: H = 1200 mm梯板厚: t = 120 mm 踏步数: n = 6(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 800 mm 上平台宽: L3 = 800 mm3.荷载标准值：可变荷载：q = 2.00kN/m2面层荷载：q m = 0.72kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 20.0 mm R s=20 kN/m3受拉区纵向钢筋类别：带肋钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm考虑支座嵌固作用求配筋时弯矩折减α1 = 0.8求裂缝时弯矩折减α2 = 0.8求挠度时弯矩折减α3 = 0.8考虑踏步系数β = 0.8四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.2000 m踏步宽度：b = 0.2200 m计算跨度：L0= L1＋L2＋L3＋(b1＋b2)/2 = 1.10＋0.80＋0.80＋(0.20＋0.20)/2 = 2.90 m梯段板与水平方向夹角余弦值：cosα = 0.7402. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.20/0.22)*0.72 = 1.37 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.12/0.740＋0.20/2) = 6.55 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.740 = 0.54 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 1.37＋6.55＋0.54＋0.20 = 8.67 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*8.67＋1.40*0.7*1*2.00 = 13.66 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*8.67＋1.40*1*2.00 = 13.20 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.66 kN/m(2) 平台板：面层：g km' = B*q m = 1*0.72 = 0.72 kN/m自重：g kt' = R c*B*t = 25*1*0.12 = 3.00 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 0.72＋3.00＋0.40＋0.20 = 4.32 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*4.32＋1.40*0.7*1*2.00 = 7.79 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*4.32＋1.40*1*2.00 = 7.98 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 7.98 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 14.70 kN右端支座反力: R r = 14.70 kN最大弯矩截面距左支座的距离: L max = 1.45 m最大弯矩截面距左边弯折处的距离: x = 0.55 mM max = R l*L max－[P l*L3*(x＋L3/2)＋P n*x2/2]= 14.70*1.45－[7.98*0.90*(0.55＋0.90/2)＋13.66*0.552/2]= 12.06 kN·m考虑支座嵌固折减后的最大弯矩:M max' = α1*M max = 0.80*12.06 = 9.65 kN·m相对受压区高度：ζ= 0.077808 配筋率：ρ= 0.003091纵筋(1号)计算面积：A s = 293.62 mm2支座负筋(2、3号)计算面积：A s'=A s = 293.62 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：293.62 mm210@200实配面积： 393 mm22.2号钢筋计算结果(支座)计算面积A s'：293.62 mm210@200实配面积： 393 mm23.3号钢筋计算结果8@250实配面积： 201 mm24.4号钢筋计算结果10@200实配面积： 393 mm25.5号钢筋计算结果10@200实配面积： 393 mm2六、跨中挠度计算:Mq -------- 按荷载效应的准永久组合计算的弯矩值1.计算永久组合弯距值Mq:Mq = α3*(M gk+M qk)= α3*(q gk + ψq*q qk)*L02/8= 0.80*(8.67 + 0.50*2.000)*2.902/8= 8.132 kN*m2.计算受弯构件的短期刚度 B sk1) 计算按荷载荷载效应的两种组合作用下，构件纵向受拉钢筋应力σsq = Mq/(0.87*h0*As) 混规(7.1.4-3)= 8.132*106/(0.87*95*393)= 250.552 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*120= 60000 mm2ρte = As/A te混规(7.1.2－5)= 393/60000= 0.654%3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψq = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2－2)= 1.1-0.65*2.01/(0.654%*250.552)= 0.3034) 计算钢筋弹性模量与混凝土模量的比值αEαE = E S/E C= 2.00*105/(3.00*104)= 6.6675) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 06) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 393/(1000*95)= 0.413%7) 计算受弯构件的短期刚度 B SB sq = E s*As*h02/[1.15*ψq+0.2+6*αE*ρ/(1+ 3.5*γf)] 混规(7.2.3-1)= 2.00*105*393*952/[1.15*0.303+0.2+6*6.667*0.413%/(1+3.5*0.0)]= 9.926*102 kN*m23.计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ=2.0 混规(7.2.5)2) 计算受弯构件的长期刚度 BBq = B sq/θ 混规(7.2.2-2)= 9.926/2.000*102= 4.963*102 kN*m24.计算受弯构件挠度f maxk = 5*α3*β*(q gk+Ψq*q qk)*L04/(384*B)= 5*0.80*0.80*(8.67+0.5*2.000)*2.904/(384*4.963*102)= 11.484 mm6.验算挠度挠度限值f0=L0/200=2.90/200=14.500 mmf max=11.484mm≤f0=14.500mm，满足规范要求!七、裂缝宽度验算:1.计算准永久组合弯距值Mq:Mq = α2*(M gk+ψM qk)= α2*(q gk + ψq qk)*L02/8= 0.80*(8.67 + 0.50*2.000)*2.902/8= 8.132 kN*m2.带肋钢筋,所以取值V i=1.03.C = 204.计算按荷载荷载效应的准永久组合作用下，构件纵向受拉钢筋应力σsq = Mq/(0.87*h0*As) 混规(7.1.4－3)= 8.132*106/(0.87*95.00*393)= 250.552 N/mm5.计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*120= 60000 mm2ρte = As/A te混规(7.1.2－5)= 393/60000= 0.654%因为ρte < 1.000%，所以取ρte = 1.000%6.计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*f tk/(ρte*σsq) 混规(7.1.2－2)= 1.1-0.65*2.01/(1.000%*250.552)= 0.5797.计算单位面积钢筋根数nn = 1000/s= 1000/200= 58.计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*V i*d i)= 5*102/(5*1.0*10)= 109.计算最大裂缝宽度ωmax =αcr*ψ*σsq/E S*(1.9*C+0.08*d eq/ρte) 混规(7.1.2－1)= 1.9*0.579*250.552/2.0*105*(1.9*20+0.08*10/1.000%)= 0.1625 mm≤ 0.30 mm,满足规范要求。

板式楼梯计算书一丶楼梯按整体现浇板式楼梯设计计算，使用活荷载标准值为2.5kN/m²，踏步面层采用20mm厚水泥砂浆，底面为20mm厚混合砂浆抹灰层，采用C30混凝土，fc=14.3N/mm²，ft=1.43N/mm²。

其中受力钢筋板采用HPB300，fy=270/mm²，梁筋采用HRB400，fy= 360.00 N/mm2；箍筋采用HPB300级钢筋，fy=270N/mm ²。

下面进行2号楼梯的结构设计，其中2号楼梯的建筑平面图如下：2号楼梯标准层建筑尺寸平面图二、基本资料：1. 几何参数：楼梯计算跨LN= 3920 mm 层高: H = 4500 mm梯板厚: t = 130 mm 踏步数: n = 15(阶)上平台楼梯梁宽度: b1= 200 mm2．荷载标准值：可变荷载：q = 2.50kN/m2面层荷载：qm= 1.70kN/m2 3．材料信息：混凝土强度等级: C30 fc= 14.30 N/mm2f t = 1.430 N/mm2Rc=25.0 KN/m3钢筋强度等级: HRB400 fy= 360.00 N/mm2抹灰厚度：c = 20.0 mm Rs=17 kN/m3三、计算过程：楼梯几何参数：踏步高度：h = 150m m踏步宽度：b = 280m m计算跨度：L N=3920mm梯段板与水平方向夹角正切值tanα=150/280=0.536，余弦值：cosα = 0.882 1梯段板计算：取1m板宽计算；梯段板荷载恒载分项系数γG=1.2;活荷载分项系数γG=1.4。

总荷载设计值p=1.2x6.1+1.4x2.5=10.82KN/m2）截面设计²=16.63KN·m。

αs=M/(α1f c bh02)=16.63x106/（1.0x14.3x1000x1102）=0.059计算得γs=0.97。

Ａｓ＝Ｍ／（γｓｆｙｈ０）＝11.59x10＾６/（0.965x270x80）=553mm²选配10@120，As=654mm²，分布筋每级踏步一根8。

PKPM08版考虑楼梯的计算方案（官方方案）《建筑抗震设计规范》GB50011－2001（2008局部修订版）第3.6.6.1条规定“计算模型的建立、必要的简化计算与处理，应符合结构的实际工作状况；计算中应考虑楼梯构件的影响。

”条文说明中指出“考虑到楼梯的梯板等具有斜撑的受力状态，对结构的整体刚度有较明显的影响。

建议在结构计算中予以适当考虑。

”为了适应新的抗震规范要求，PKPM08版给出了计算中考虑楼梯影响的解决方案：在PMCAD的模型输入中输入楼梯，可在四边形房间输入二跑或对折的三跑、四跑楼梯。

程序可自动将楼梯转化成折梁，此后接力SATWE等的结构计算即包含了楼梯构件的影响。

模型输入退出时可由用户选择是否将楼梯转化为折梁到模型中，如用户选择此项，则程序将已建好的模型拷入工作子目录下的lt子目录，并自动将每一跑楼梯板和其上、下相连的平台板转化成一段折梁，在中间休息平台处增设250×500mm层间梁。

二跑楼梯的第一跑下接于下层的框架梁，上接中间平台梁，第二跑下接中间平台梁，上接于本层的框架梁。

原有工作子目录中的模型将不考虑模型中的楼梯布置的作用，其计算与往常相同。

而在lt子目录下的模型中，楼梯已转化为折梁杆件，该模型可由用户进一步修改。

在lt子目录下做SATWE等的结构计算，此时的计算可以考虑楼梯的作用。

1 楼梯输入在PMCAD主菜单一的结构建模中输入楼梯，楼梯建模应在楼层组装后完成，因为此时各楼层的层高已经确定，只有层高确定之后，各楼梯跑才能正确布置。

在【楼层定义】菜单下增设【楼梯布置】子菜单，在【楼梯布置】菜单下有三个子菜单，分别为【楼梯布置】、【楼梯删除】、【层间复制】。

楼梯建模步骤如下：1）点击【楼梯布置】菜单，选择需布置楼梯的四边形房间（目前程序只能选择四边形房间）；2）点击鼠标右键，程序弹出图1所示对话框，对话框右上角显示楼梯的预览图，程序根据房间宽度自动计算梯板宽度初值，用户可修改楼梯定义参数。

板式楼梯1板式楼梯： TB-11.1基本资料1.1.1工程名称：工程一1.1.2楼梯类型：板式 A 型（╱），支座条件：两端弹性；支座弯矩取 -1/20·q·l02，跨中弯矩取 1/10·q·l2，跨中调整系数γm＝ 1.2 ？？1.1.3踏步段水平净长 Lsn＝ 3520mm【Lsn=踏步宽*（踏步数-1）=320*（12-1）=3520】；梯板净跨度 Ln ＝ Lsn＝ 3520mm，梯板净宽度 B ＝ 1475mm1.1.4低端支座宽度 dl ＝ 200mm，高端支座宽度 dh＝ 200mm计算跨度 L0＝Min{Ln+ (dl+ dh) / 2, 1.05Ln} ＝ Min{3720, 3696} ＝3696mm1.1.5梯板厚度 h1＝ L/ 27＝ 137mm，取 h1＝ 130mm1.1.6踏步段总高度 Hs＝ 1500mm【Hs=踏步高*踏步数=125*12】，楼梯踏步级数 n ＝ 121.1.7线性恒荷标准值 Pk ＝ 1kN/m；均布活荷标准值 qk＝ 3.5kN/m2，ψc＝ 0.7 【活载组合系数】1.1.8面层厚度 c1＝ 25mm，面层容重γc2＝ 20kN/m3；顶棚厚度 c2＝20mm，顶棚容重γc2＝ 18kN/m3；楼梯自重容重γb＝ 25kN/m31.1.9混凝土强度等级为 C30， fc ＝ 14.331N/mm2， ft＝ 1.433N/mm2， ftk＝ 2.006N/mm2，Ec＝ 29791N/mm21.1.10钢筋抗拉强度设计值 fy ＝ 360N/mm2， Es＝ 200000N/mm2；纵筋的混凝土保护层厚度 c ＝ 15mm 1.2楼梯几何参数1.2.1踏步高度 hs ＝ Hs/ n ＝ 1500/12 ＝ 125mm踏步宽度 bs ＝ Lsn/ (n - 1) ＝ 3520/(12-1) ＝ 320mm踏步段斜板的倾角α ＝ ArcTan(hs / bs) ＝ ArcTan(125/320) ＝ 21.3°踏步段斜板的长度 Lx ＝ Lsn/ Cosα ＝ 3520/Cos21.3°＝ 3779mm1.2.2踏步段梯板厚的垂直高度 h1' ＝ h1/ Cosα ＝ 130/Cos21.3°＝139.6mm踏步段梯板平均厚度 T ＝ (hs + 2h1') / 2 ＝ (125+2*139.6)/2 ＝202.1mm1.2.3梯板有效高度 h10＝h1- as＝ 130-20 ＝ 110mm1.3均布永久荷载标准值1.3.1梯板上的线载换算为均布恒荷 gk1＝ Pk/ B ＝ 1/1.475【梯板净宽度】＝ 0.68kN/m21.3.2梯板自重 gk2＝γb·T ＝ 25*0.2021【梯板平均厚度】＝ 5.05kN/m21.3.3踏步段梯板面层自重gk3＝γc1·c1·(n - 1)(h s + b s) / L n＝ 20*0.025*(0.125+0.32)*(12-1)/3.52 【梯段净跨度Ln】＝ 0.70kN/m21.3.4梯板顶棚自重 gk4' ＝γc2·c2＝ 18*0.02 ＝ 0.36kN/m2gk4＝ gk4'·Lx/ Ln＝ 0.36*3.779/3.52 ＝ 0.39kN/m21.3.5均布荷载标准值汇总 gk ＝ gk1+ gk2+ gk3+ gk4＝ 6.81kN/m21.4均布荷载的基本组合值由可变荷载控制的 Q(L) ＝γG·g k+ γQ·q k＝ 1.2*6.81+1.4*3.5 ＝13.07kN/m2由永久荷载控制的 Q(D) ＝γG1·g k+ γQ·ψc· q k＝ 1.35*6.81+1.4*0.7*3.5＝ 12.63kN/m2最不利的荷载基本组合值 Q ＝ Max{Q(L), Q(D)} ＝ Max{13.07, 12.63} ＝ 13.07kN/m21.5梯板的支座反力永久荷载作用下均布反力标准值 Rk(D) ＝ 11.99kN/m可变荷载作用下均布反力标准值 Rk(L) ＝ 6.16kN/m最不利的均布反力基本组合值 R ＝ 23.01kN/m1.6梯板斜截面受剪承载力计算V ≤ 0.7·βh·f t·b·h0V ＝ 1/2·Q·Ln·Cosα＝ 0.5*13.07*3.52*Cos21.3°＝ 21.4kNR ＝ 0.7·βh·f t·b·h0＝ 0.7*1*1433*1*0.11＝ 110.3kN ≥ V ＝ 21.4kN，满足要求。

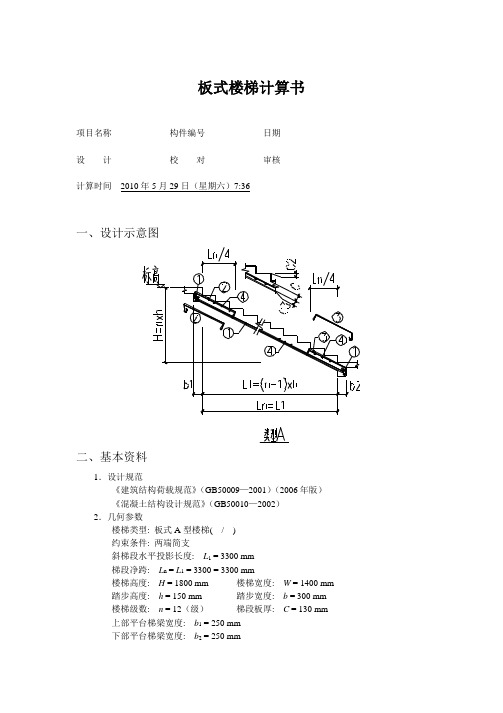

板式楼梯计算书项目名称_____________构件编号_____________日期_____________ 设计_____________校对_____________审核_____________ 计算时间2010年5月29日（星期六）7:36一、设计示意图二、基本资料1．设计规范《建筑结构荷载规范》（GB50009—2001）（2006年版）《混凝土结构设计规范》（GB50010—2002）2．几何参数楼梯类型: 板式A型楼梯( / )约束条件: 两端简支斜梯段水平投影长度: L1 = 3300 mm梯段净跨: L n = L1 = 3300 = 3300 mm楼梯高度: H = 1800 mm 楼梯宽度: W = 1400 mm踏步高度: h = 150 mm 踏步宽度: b = 300 mm楼梯级数: n = 12（级）梯段板厚: C = 130 mm上部平台梯梁宽度: b1 = 250 mm下部平台梯梁宽度: b2 = 250 mm3．荷载参数楼梯混凝土容重: γb = 26.00 kN/m3楼梯栏杆自重: q f = 0.50 kN/m楼梯均布活荷载标准值: q = 3.50 kN/m2可变荷载组合值系数: ψc = 0.70可变荷载准永久值系数: ψq = 0.504．材料参数混凝土强度等级: C30混凝土抗压强度设计值: f c = 14.30 N/mm2混凝土抗拉强度标准值: f tk = 2.01 N/mm2混凝土抗拉强度设计值: f t= 1.43 N/mm2混凝土弹性模量: E c = 3.00 × 104 N/mm2钢筋强度等级: HRB335(20MnSi) f y = 300.00 N/mm2钢筋弹性模量: E s = 200000 N/mm2受拉纵筋合力点到斜梯段板底边的距离: a s = 15 mm 三、荷载计算过程1．楼梯几何参数梯段板与水平方向夹角余弦值: cosα =bb2 + h2=3003002 + 1502= 0.89斜梯段的计算跨度: L0 = Min{L n + (b1 + b2)/2,1.05L n} = Min{3300 + (250 + 250) / 2,1.05 × 3300} = Min{3550,3465} = 3465 mm梯段板折算到水平投影后的计算厚度:T = (h + C / cosα × 2) / 2 = (150 + 130 / 0.89 × 2) / 2 = 220 mm2．荷载设计值2.1 均布恒载标准值2.1.1 L1段梯板自重gk1' = γb ×T / 1000 = 26.00 × 220 / 1000 = 5.73 kN/m2gk1 = gk1' ×L1 / L n = 5.73 × 3300 / 3300 = 5.73 kN/m22.1.2 L1段梯板面层自重gk3' = γc1 ×C2 × (H + L1) / L1 / 1000 = 26.00 × 0 × (1800 + 3300) / 3300 / 1000 = 0.00 kN/m2gk3 = gk3' ×L1 / L n = 0.00 × 3300 / 3300 = 0.00 kN/m22.1.3 将栏杆自重由线荷载折算成面荷载gk6 = q f / W × 1000 = 0.50 / 1400 × 1000 = 0.36 kN/m2永久荷载标准值gk = gk1 + gk3 + gk6 = 5.73 + 0.00 + 0.36 = 6.09 kN/m22.2 均布荷载设计值由活荷载控制的梯段斜板荷载设计值:p L = 1.2gk + 1.4q = 1.2 × 6.09 + 1.4 × 3.50 = 12.20 kN/m2由恒荷载控制的梯段斜板荷载设计值:p D = 1.35gk + 1.4ψc q = 1.35 × 6.09 + 1.4 × 0.70 × 3.50 = 11.65 kN/m2最不利的梯段斜板荷载设计值:p = Max{p L,p D} = Max{12.20,11.65} = 12.20 kN/m2四、正截面承载能力计算1．斜梯段配筋计算h 0 = T - a s = 130 - 15 = 115 mm跨中最大弯矩, M max = 18pL 02 = 18 × 12.20 × 34652 × 10-6 = 18.31 kN·m1) 相对界限受压区高度ξbεcu = 0.0033 - (f cu,k - 50) × 10-5 = 0.0033 - (30 - 50) × 10-5 = 0.0035 > 0.0033取εcu = 0.0033按规范公式(7.1.4-1)ξb = β11 + f y E s εcu = 0.801 + 3002.00 × 105 × 0.00330 = 0.552) 受压区高度x按规范公式(7.2.1-1), A s ' = 0, A p ' = 0M = α1f c bx ⎝⎛⎭⎫h 0 - x 2x = h 0 - h 02 - 2M α1f c b = 115 - 1152 - 2 × 18.31 × 1061.00 × 14.30 × 1000 = 11.74mm< ξb h 0 = 0.55 × 115 = 63.25mm, 按计算不需要配置受压钢筋3) 受拉钢筋截面积A s按规范公式(7.2.1-2)α1f c bx = f y A s得 A s = α1f c bx f y = 1.00 × 14.30 × 1000 × 11.74300.00 = 559mm 2梯段中间截面实际配置受拉钢筋为B 12@100, 每米宽板实际配筋面积为1131mm 24) 验算配筋率ρ = A s bh = 11311000 × 130 × 100% = 0.87% < ρmax = 2.62% 不超筋⎭⎬⎫ρmin = 0.2%ρmin = 0.45 × 1.43 / 300.00 = 0.214% ρmin = 0.214% < ρ 满足最小配筋率要求五、斜截面承载能力验算V = 0.5pL 0cos α = 0.5 × 12.20 × 3465 / 1000 × 0.89 = 18.9 kN1) 复核截面条件按规范公式(7.5.1)0.25βc f c bh 0 = 0.25 × 1.00 × 14.30 × 1000 × 115 = 411.1 × 103 NV = 18.9 kN < 411.1 kN, 截面尺寸满足要求2) 验算构造配筋条件按规范公式(7.5.7-1)0.7f t bh 0= 0.7 × 1.43 × 1000 × 115= 115.1 × 103 N > V = 18.9kN 斜截面承载力满足要求六、跨中挠度验算1．荷载效应的标准组合值p k = gk + q = 6.09 + 3.50 = 9.59 kN/mM k = 18p k L 02 = 18 × 9.59 × 34652 × 10-6 = 14.39 kN·m2．荷载效应的准永久组合值p q = gk + ψq q = 6.09 + 0.50 × 3.50 = 7.84 kN/mM q = 18p q L 02 = 18 × 7.84 × 34652 × 10-6 = 11.76 kN·m3．挠度验算1) 裂缝间纵向受拉钢筋应变不均匀系数ψ:由规范公式（8.1.3-3）, 纵向受拉钢筋的应力:σsk = M k 0.87h 0A s = 14386605.790.87 × 115 × 1130.97 = 127.14 N/mm 2对矩形截面受弯构件, 有效受拉混凝土截面面积:A te = 0.5bh = 0.5 × 1000 × 130 = 65000 mm 2按规范公式（8.1.2-4）计算纵向钢筋配筋率:ρte = A s A te = 113165000 = 17.3995 × 10-3混凝土抗拉强度标准值: f tk = 2.01 N/mm 2按规范公式（8.1.2-2）ψ = 1.1 - 0.65f tk ρte σsk = 1.1 - 0.65 × 2.01 × 100017.3995 × 127.14 = 0.512) 钢筋弹性模量和混凝土弹性模量的比值: αEαE = E s E c = 20000030000 = 6.673) 受压翼缘面积与腹板有效面积的比值: γf '对于矩形截面, γf ' = 0.004) 纵向受拉钢筋配筋率: ρρ = A s bh 0 = 11311000 × 115 = 0.0098355) 受弯构件的短期刚度: B s 由规范公式（8.2.3-1）, B s = E s A s h 021.15ψ + 0.2 + 6αE ρ1 + 3.5 γf '= 200000 × 1131 × 11521.15 × 0.51 + 0.2 + 6 × 6.67 × 0.0098351 + 3.5 × 0.00 × 10-9 = 2536.80 kN·m 26) 考虑荷载长期效应组合对挠度增大的影响系数: θ根据混凝土结构设计规范8.2.5条规定:ρ' = 0, 取θ = 2.007) 受弯构件的长期刚度: B 根据规范公式（8.2.2）, 可得B = M k M q (θ - 1) + M k B s=14.3911.76 × (2.00 - 1) + 14.39× 2536.80 = 1395.81 kN·m28) 跨中挠度: ff =5384p k L04B cosα cosα=5384×9.59 × 346541395.81 × 0.892× 10-9= 16.11 mm9) 容许挠度:L x =L0cosα=34650.89= 3874 mm因计算跨度L x小于7000mm, 所以容许挠度[L0] =L x200=3874200= 19.37 mm跨中最大挠度小于容许挠度, 满足要求。

楼梯详细手算计算书（结构设计）平台板设计（对斜板取1m 宽作为其计算单元） （TB-1）1、确定斜板板厚度t斜板的水平投影净长 L 1n =3080 mm斜板的斜向净长 L 1n ，= L 1n /cos α=3080/（280/22280150+）=3080/0。

881=3496 mm斜板厚度t 1=(1/25～1/30)L 1n ，=（1/25～1/30）×3496=140~117 mm ， 取t 1=120 mm 2、荷载计算荷载种类荷载标准值（kN/m ）恒荷载栏杆自重0。

2锯齿形斜板自重 r 2(d/2+t 1/cos α）=25×(0。

15/2+0.12/0.881)=5.28 20厚面层 r 1c 1（e+d ）/e=20×0。

02×(0。

28+0。

15）/0.28=0。

61板底20厚混合砂浆 r 3c 2/cos α=17×0.02/0。

881=0.39横荷载合计g 6.5 活荷载3.5注：r 1、r 2、r 3为材料容重 E 、d 为踏步宽和高 c 1为踏步面层厚度 α为楼梯斜板的倾角 t 1为斜板的厚度 c 2为板底粉刷的厚度 3、荷载效应组合由可变荷载效应控制的组合: P=1.2×6.5+1。

4×3。

5=12。

7 kN/m由永久荷载效应控制的组合: P=1.35×6.5+1.4×0。

7×3.5=12。

21 kN/m 所以选永久荷载效应控制的组合来进行计算，取P=12。

7 kN/m 4、内力计算斜板的内力一般只需计算跨中最大弯矩即可.考虑到斜板两端均与梁整体浇注,对板有约束作用，所以跨中最大弯矩取:M=Pl 1n 2/10=12.7×3。

082/10=12。

05 kN ·m 5、配筋计算h 0=t 1—20=120—20=100 mmαs =M/α1f c bh 0 2 =12.05×106 /（1。

楼梯荷载计算1、楼梯自重：G1=0.8*3.6*0.008*78.50=18.1KN（楼梯踏板）G2=2*0.08*0.155*4.12*78.5=8.02KN （楼梯边板）G3=5.438*0.9*(3.6*2/0.2)*0.1+5.438*4.12*0.1=20.0KN（50槽钢）G=G1+G2+G3=46.1KN2、承担栏杆与电缆槽自重支架：98.1*1*0.1=9.8KN扶手栏杆：11.25*（3.6+2.2+0.4）*0.1=7.0KN 扶手长：6.2m通信电缆槽：1.13*0.51*0.1*6=0. 35KN （伸出角钢重）6.2*0.12=0.75（电缆槽重）（0.35+0.75）*0.26=0.3KN.m电力电缆槽: 1.13*0.375*0.1*6=0.3KN（伸出角钢重）6.2*0.09=0.56（电缆槽重）（0.3+0.56）*0.2=0.2KN.m3、活载人群荷载：3.5*0.8=2.8KN/m 1/8*2*3.6*3.6=4.54、荷载组合荷载组合时，恒载（即自重）控制，取恒载系数1.35，活载取1.0 楼梯自重与人群活载组合为：(46.1*1.35+1.0*4.5)/2/0.8=41.7KN/m 支架+扶手：1.35*（9.8+7）/2=11.4KN电缆槽与扶手栏杆等：F=1.35*(0.75+0.35+0.3+0.56)/2=1.4KNM=1.35*(0.2+0.3)=0.7KN.m加载图示计算时，横向为两根75角钢计算应力计算结果1、支撑于梁上，固结形式（最大拉：266MPa,最大压：289Mpa）2、支撑于梁上，铰接形式（最大拉：142MPa,最大压：332Mpa）3、支撑于墩顶上，固结形式（最大拉：257MPa,最大压：283Mpa）4、支撑于墩顶上，铰接形式（最大拉：138MPa,最大压：328Mpa）5、只计算横撑（最大拉：387MPa）螺栓计算(支架端)：两列3排，6个螺栓,单面:m0=1，预拉力P=360，摩擦系数μ=0.45，km=1.7，T=6*0.45*1*360/1.7=571KN(1)、支撑于梁上，固结形式F=44.3<T=571KN满足(2)、支撑于梁上，铰接形式F=44.3<T=571KN满足F=6.4<T=571KN满足(3)、支撑于墩顶上，固结形式F=38.3<T=571KN满足(4)、支撑于墩顶上，铰接形式F=6.4<T=571KN满足斜杆稳定计算：。

10 楼梯设计该楼梯为现浇整体板式楼梯，楼梯踏步尺寸：150270mm mm ⨯，楼梯采用C25混凝土，板采用HPB235钢筋，梁纵筋采用HRB335钢筋。

楼梯上均布荷载标准值为 2.0KKN M q =∙，平面图见图10.1图10.110.1 梯段板设计 10.1.1 梯段板数据板倾斜角为tan α=1800/3920=0.459, α=24.70,cos α=0.909。

取1m 宽板带进行计算。

10.1.2确定板厚板厚要求，h=l n /25～l n /30=3920/25～3920/30=157～131,板厚取h=140mm 。

10.1.3荷载计算恒荷载：水磨石面层： （0.28+0.12）⨯0.65/0.28=0.93KN/M 踏步重： 1/2⨯0.28⨯0.12⨯25⨯1/0.28=1.5KN/M 混凝土斜板： 0.14⨯25⨯1/0.909=3.85KN/M 板底抹灰： 0.02⨯17⨯1/0.909=0.37KN/M 恒荷载标准值： 0.93+1.5+3.85+0.37=6.65KN/M 恒荷载设计值： 1.2⨯6.65=7.98KN/M活荷载： 活荷载标准值： 2.5KN/M活荷载设计值： 1.4⨯2.5=3.5KN/M 荷载总计：荷载设计值： g+q=11.48KN/M 10.1.4 内力计算跨中弯矩： M=（g+q ）l n 2 /10=11.48⨯3.922/10=18.194KN M ∙ 10.1.5 配筋计算板保护层15mm ，有效高度h 0=140-20=120mmαα⨯===⨯⨯⨯622118.194100.0881.014.31000120S C Mb f h则ξ=-=10.0923，ξγ=-=10.50.954Sγ⨯===⨯⨯62018.19410756.80.954210120S ySMA mm f h选配12@150φ，=2754S A mm sww另外每踏步配一根8φ分布筋10.2 平台板设计 10.2.1 确定板厚板厚取h=70mm,板跨度l 0=1.54-0.1-0.1=1.34m,取1m 宽板带进行计算。

设设计总说明某框架结构建筑现浇板式楼梯。

楼梯做法：2）。

20mm厚石灰砂浆抹底、防滑地砖面层（0.55KN/m材料：C20混凝土，板采用HRB335钢筋、梁采用HRB335级钢筋。

2活荷载取值：办公楼楼梯q=2.5KN/m板式楼梯计算书1、梯段板设计：取板厚h=120mm,约为板斜长的1/30。

板斜倾角tana=0.45,cosa=0.91。

取1m的板带计算。

（1）荷载计算???1.41.2?。

梯段板的荷载计算列于下表。

恒载分项系数；活荷载的分项系数QG梯段板的荷载荷载种类荷载标准值（Kn/m）（0.3+0.125防滑地砖面层）×0.55/0.3=0.800.5×0.125×三角形踏步 0.3×25/0.3=1.560.12×恒载混凝土斜板25/0.91=3.300.02×板底抹灰 17/0.91=0.386.04 小计2.5活荷载总荷载设计值：p=1.2×6.04+1.4×2.5=10.75(2)截面设计；122?11.71Kn?3.3?M?mpl?0.1?10.75。

=3300mm；玩具设计值板水平跨度l n10。

h板的有效高度=120-20=100mm061011.71?M1???0.934??)?(1?1?2???0.122，计算得sss22?2fbh1.0?9.6?1000?1000c161011.71?M22mm418???A分布钢。

，10@150A，选配=523.3mm ss?0.934?hf300?100sy0筋每级踏步1。

梯段板配筋见下图：根8 2平台板设计：、3、设平台板厚1mh=70mm ，取板宽计算。

1（）荷载计算平台板的荷载列于下表：Kn/m）荷载种类荷载标准值（0.55防滑地砖面层25=1.75 混凝土斜板×0.07 恒载17=0.34×板底抹灰 0.022.64 小计2.5活荷载总荷载设计值：p=1.2×2.64+1.4×2.5=6.67(2)截面设计平台板的计算跨度l=1.8-0.2/2+0.1=1.8m。
