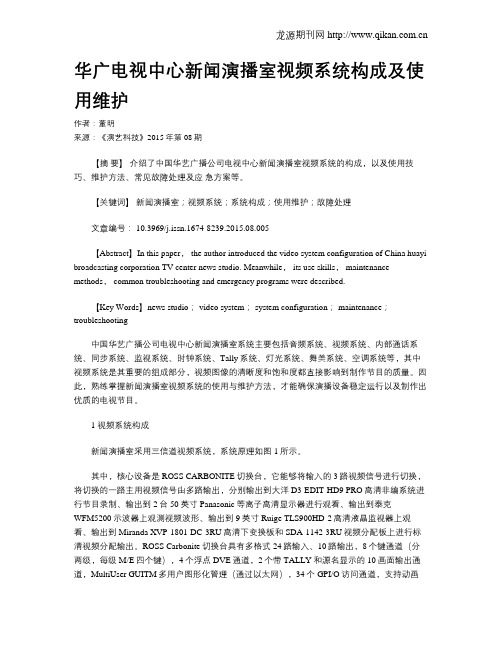

华广电视中心新闻演播室视频系统构成及使用维护作者：董明来源：《演艺科技》2015年第08期【摘要】介绍了中国华艺广播公司电视中心新闻演播室视频系统的构成，以及使用技巧、维护方法、常见故障处理及应急方案等。
【关键词】新闻演播室；视频系统；系统构成；使用维护；故障处理文章编号： 10.3969/j.issn.1674-8239.2015.08.005【Abstract】In this paper， the author introduced the video system configuration of China huayi broadcasting corporation TV center news studio. Meanwhile， its use skills， maintenance methods， common troubleshooting and emergency programs were described.【Key Words】news studio； video system； system configuration； maintenance；troubleshooting中国华艺广播公司电视中心新闻演播室系统主要包括音频系统、视频系统、内部通话系统、同步系统、监视系统、时钟系统、Tally系统、灯光系统、舞美系统、空调系统等，其中视频系统是其重要的组成部分，视频图像的清晰度和饱和度都直接影响到制作节目的质量。
因此，熟练掌握新闻演播室视频系统的使用与维护方法，才能确保演播设备稳定运行以及制作出优质的电视节目。
1 视频系统构成新闻演播室采用三信道视频系统，系统原理如图1所示。
其中，核心设备是ROSS CARBONITE切换台，它能够将输入的3路视频信号进行切换，将切换的一路主用视频信号由多路输出，分别输出到大洋D3-EDIT-HD9 PRO高清非编系统进行节目录制、输出到2台50英寸Panasonic等离子高清显示器进行观看、输出到泰克WFM5200示波器上观测视频波形、输出到9英寸Ruige TLS900HD-2高清液晶监视器上观看、输出到Miranda XVP-1801-DC-3RU高清下变换板和SDA-1142-3RU视频分配板上进行标清视频分配输出。
演播厅系统方案一、概述演播厅系统是指为演播厅提供音视频播放、录制、混音、灯光控制等功能的一套集成化系统。
本文将详细介绍演播厅系统的标准格式，包括系统组成、硬件设备、软件功能、数据传输、安装调试、维护保养等方面的内容。
二、系统组成1. 视频设备演播厅系统需要配备高清摄像机、视频切换器、视频处理器等设备，以实现对演播内容的拍摄、切换和处理。
2. 音频设备演播厅系统需要配备话筒、音频混音器、音频处理器等设备，以实现对演讲者声音的采集、混音和处理。
3. 灯光设备演播厅系统需要配备舞台灯光、控制器等设备，以实现对舞台灯光的调节和控制。
4. 控制设备演播厅系统需要配备中央控制台、触摸屏等设备，以实现对整个系统的集中控制和操作。
5. 显示设备演播厅系统需要配备大屏幕、投影仪等设备，以实现对演播内容的显示。
三、软件功能1. 音视频播放演播厅系统需要配备专业的音视频播放软件，支持多种格式的音视频文件播放，并具备快进、快退、暂停、循环等功能。
2. 录制功能演播厅系统需要具备音视频录制功能，能够实时录制演播内容，并保存为文件或者直接输出到其他设备。
3. 混音功能演播厅系统需要具备音频混音功能，能够将多个音频信号进行混合，实现音频效果的调整和优化。
4. 灯光控制功能演播厅系统需要具备灯光控制功能，能够通过控制器对舞台灯光进行调节和控制，实现灯光效果的切换和变化。
5. 远程控制功能演播厅系统需要支持远程控制，使用户可以通过网络或者挪移设备对系统进行远程操作和监控。
四、数据传输演播厅系统的各个设备之间需要进行数据传输，可以采用有线或者无线方式进行。
1. 有线传输演播厅系统可以通过网线、HDMI线等有线方式进行数据传输，保证传输质量和稳定性。
2. 无线传输演播厅系统可以通过无线网络进行数据传输，提供更大的灵便性和便利性。
五、安装调试演播厅系统的安装调试是确保系统正常运行的关键步骤，需要按照以下步骤进行：1. 设计方案根据演播厅的实际情况和需求，制定合理的系统设计方案，包括设备选型、布局规划等。
中央广播电视总台开播首个上星4K 超高清频道（CCTV 4K 超高清），并启用了国内首个基于4K IP 架构的全流程直播演播室——E16 4K 演播室。
本文对E16演播室的整体系统架构、设备清单、应急方案等进行了介绍。
E16 4K 演播室 系统架构 设备选型 应急方案E16 4K 演播室作为国内首个全4K IP 化超高清直播演播室，在设计中采用了最新的4K 超高清视频技术，充分考虑到技术的先进性和系统的安全性相结合。
E16演播室目前主要服务于CCTV 4K 超高清频道日常节目的直播及录制任务，已完成《2018中国网球公开赛》《2019 CBA 全明星赛》等4K 直播工作。
E16 4K IP 超高清演播室位于中央广播电视总台塔壹F49层。
演播室系统为4讯道全4K IP 架构的超高清演播室系统，系统包括演播室（130平米）、导控室（80平米）、二 格式标准E16 4K 演播室是总台面向4K 超高清频道日常直播制作，按全IP 演播室制作流程设计施工，从前端信号输入解码、处理制作、画面监看、信号切换、合成制作、信号编码输出的全IP 化节目生产流程，具备4K 超高清节目直播、录播和制作功能。
文件化设备采用XAVC-I Intra Class300 500Mbps 的编码格式，采用MXF OP-1a 的封装方式进行节目记录和素材播放。
E16演播室视频系统采用GV 全IP 双链路架构与双数据核心的冗余备份机制，视频信号采用TICO 编码对4K 信号进行压缩，遵循全台统一4K HDR 信号标准，分辨率采用3840×2160，帧频采用50p 、高动态范围HLG/1000nit 、色域采用BT.2020，监看采用1080/50p 信号格式。
所有信号源及系统内调度信号均采用双链路，符合SMPTE2022-7标准。
四系统方案系统设备清单如表1，系统框图如图3。
1. 系统间交接z与总控系统：输入信号采用以Tico基带方式交接，系统内信号经帧同步板卡后经解嵌板卡将AES3基带音频独立输出再将基带的Tico信号接入后续视频系统。
演播室系统的组成及功能(总2页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除演播室演播室是利用光和声进行空间艺术创作的场所，是电视节目制作的常规基地，除了录制声音外，还要摄录图像。
嘉宾、主持及演职人员在里面进行工作、制作及表演。
因此，除了必要的摄录编设备外，它必须具有足够的声、光设备和便于创作的条件。
分类1、按演播室大小分为大型（800-2200㎡）、中型（400-600㎡）、小型演播室（100-300㎡）。
2、按视频节目清晰度分为标清，高清演播室，现在还出现了清晰度更高的4K。
且已经几乎没有标清，标清变高清再到4K并不只是摄像机的清晰度变化，当清晰度变得更高时，原本并不清晰的很多细节和瑕疵都变得非常明显，所以灯光，化妆，背景等等要求都会更高，展现更优质的画质的同时要更注重细节去除瑕疵。
3、按景区分为实景演播室、虚拟演播室等，随着科技的发展，演播室的类别也细分的越来越多，目前还出来了LED演播室、3D演播室等等。
中国电视节目制作基地——星光影视园研发的LED光源演播室和4D虚拟演播室，在演播室行业已经取得了突破性的成绩，节约能源百分之八十，而且视觉呈现效果远远超过了传统的演播室效果。
组成和功能演播室一般由一台或多台广播级摄像机，一套或多套摄像控制器（CCU），预览监视器，切换台，输出监视器，一台或多台录像机，将视频信号传送到录像机或发射机的传输线路组成。
现在的技术发展迅速，演播室的组成也有了一些变化，由于物联网，设备IP化，很多设备上都集成了网卡，数据通过IP数据包发送，那么交换机必不可少。
清晰度提高，数据量增大，存储设备也变得更重要，需要可靠性高，并发吞吐量大。
演播室用的摄像机开始配有运动检测和识别系统，即摄像机跟踪器。
其跟踪方式有光学识别系统和机械传感式系统两种。
演播室系统配备的计算机既有基于Windows NT系统平台的PC机，也有基于Unix系统的图形工作站。
演播室系统方案一、引言随着科技的不断发展，传统的演播室已经无法满足现代人对于高品质、高效率的媒体制作需求。
为了满足这一需求，我们设计了一套先进的演播室系统方案。
本文将详细介绍该方案的架构和功能，以及它对于媒体制作的优势。
二、系统架构演播室系统由多个关键组件构成，包括视频处理器、音频处理器、混音台、监视器、导播台等。
这些组件相互配合，形成了一个完整的媒体制作平台。
1. 视频处理器：演播室系统的核心组件之一。
它能够接收并处理来自不同源头的视频信号，包括多个摄像机、视频录像等。
视频处理器能够对信号进行色彩校正、图像稳定等处理，以保证最佳的画面质量。
2. 音频处理器：与视频处理器类似，音频处理器是演播室系统的另一个重要组件。
它能够接收并处理来自不同源头的音频信号，包括话筒、音乐播放等。
音频处理器能够对信号进行降噪、均衡等处理，以提供清晰、高品质的声音。
3. 混音台：混音台是用来调整和控制音频信号的设备。
在演播室中，混音台可以将不同源头的音频信号混合在一起，以产生所需的声音效果。
混音台上通常带有多个通道，每个通道都可以独立调整音量、音调等参数。
4. 监视器：演播室中的监视器用于显示和监控视频信号。
通过监视器，导播员可以实时观看摄像机拍摄的画面，以确保画面的稳定和清晰。
5. 导播台：导播台是演播室系统中最重要的控制设备。
导播台上通常配有多个按钮和控制器，用于操作不同的设备和功能。
通过导播台，导播员可以实现视频切换、画面合成、特效添加等操作，从而实现媒体制作的多样化。
三、系统功能演播室系统方案具有多种功能，以满足不同的媒体制作需求。
1. 视频切换：通过导播台上的按钮，导播员可以选择不同的视频源，实现画面的切换。
这样可以让观众在观看节目时获得更多的视觉体验。
2. 画面合成：演播室系统可以将不同的视频源进行合成，生成一个全新的画面。
导播员可以通过导播台上的控制器，调整合成画面的参数，实现特定的画面效果。
3. 特效添加：演播室系统支持特效的添加，如转场效果、图像滤镜等。
