修改威胜电表的地址和波特率

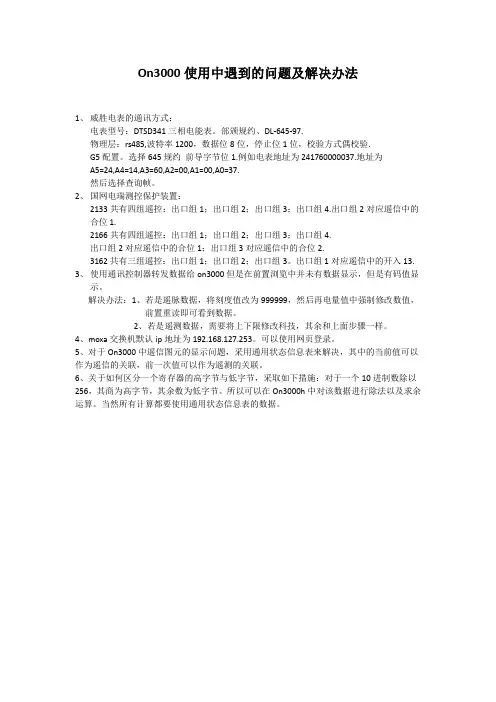

On3000使用中遇到的问题及解决办法1、威胜电表的通讯方式：电表型号：DTSD341三相电能表。

部颁规约、DL-645-97.物理层：rs485,波特率1200，数据位8位，停止位1位，校验方式偶校验.G5配置。

选择645规约前导字节位1.例如电表地址为241760000037.地址为A5=24,A4=14,A3=60,A2=00,A1=00,A0=37.然后选择查询帧。

2、国网电瑞测控保护装置：2133共有四组遥控：出口组1；出口组2；出口组3；出口组4.出口组2对应遥信中的合位1.2166共有四组遥控：出口组1；出口组2；出口组3；出口组4.出口组2对应遥信中的合位1；出口组3对应遥信中的合位2.3162共有三组遥控：出口组1；出口组2；出口组3。

出口组1对应遥信中的开入13.3、使用通讯控制器转发数据给on3000但是在前置浏览中并未有数据显示，但是有码值显示。

解决办法：1、若是遥脉数据，将刻度值改为999999，然后再电量值中强制修改数值，前置重读即可看到数据。

2、若是遥测数据，需要将上下限修改科技，其余和上面步骤一样。

4、moxa交换机默认ip地址为192.168.127.253。

可以使用网页登录。

5、对于On3000中遥信图元的显示问题，采用通用状态信息表来解决，其中的当前值可以作为遥信的关联，前一次值可以作为遥测的关联。

6、关于如何区分一个寄存器的高字节与低字节，采取如下措施：对于一个10进制数除以256，其商为高字节，其余数为低字节。

所以可以在On3000h中对该数据进行除法以及求余运算。

当然所有计算都要使用通用状态信息表的数据。

1综合介绍1.1 概述DTSD341-3、DSSD331-3型全电子式多功能交流电能表是湖南威胜电子有限公司研制生产的新一代智能型高科技电能计量产品。

它以本公司专利技术为基础，采用国际、国家电能表有关标准和DL/T614-1997标准设计制造。

1.2 工作原理简述本产品由电压、电流互感器、高精度高速模数转换器、高速数据处理器、实时时钟、数据接口设备和人机接口设备组成。

在高速数据处理器的控制下，高速模数转换器将来自电压、电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算和误差补偿，从而精确地获得有功电量和无功电量，并依据相应费率和需量等要求对数据进行处理。

其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

图1：工作原理简述（以三相四线表为例）1.3 技术参数1.3.1主要技术参数1.3.2日历时钟1.3.3光耦脉冲输出1.3.4其它数据2仪表主要功能2.1 分时计量本仪表有两种配置：TH及TF型。

TH型为双方向电能表，它可以计量正、反向有功，感、容性无功及四象限无功电能。

TF型为单方向电能表，它可以计量正向有功及感、容性无功电能，反向有功计量精度不作保证，仅供参考。

两种配置的各种电能均可以按最大五种费率时段进行分时计量。

五种时段的名称为：尖、峰、平、谷、脊谷。

时间的设定以年为大周期，一年分为几个时区，每个时区内以天为小周期，一天分为几个时段，每个时段对应一种费率。

对于部颁规约一年最多可设置14个切换时区，最多可有12套不同的时段表，每日的切换数最大为14。

2.2 最大需量TH型电表可计算正、反向有功，感、容性无功最大需量及其出现时间，TF型电表可计算正向有功，感、容性无功最大需量及其出现时间。

两种配置均可以计量五种费率的最大需量及其发生时间。

最大需量的积分周期和滑差步进时间可选择，出厂设置为：周期15分钟，滑差步进时间为1分钟。

2.3 按月统计电量本仪表除给出上述有、无功当前总及分时电量，还给出了上1月到上9月（月数可以设置，默认为3个月，最多为9个月）的电量。

1 综合介绍1.1 概述DSSD331/DTSD341型（配置号为MB3V7.4）三相电子式多功能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215、GB/T17882、GB/T17883 和DL/T614 等电能表有关标准，采用DL/T645通信规约（有扩展）。

1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。

集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电量和无功电量，微控制器依据相应费率和需量等要求对数据进行处理。

其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

图1：工作原理简述（以三相四线表为例）1.3 技术参数1.3.4 继电器输出如果选择了负荷控制功能，将配置“报警”及“跳闸”继电器，“报警”及“跳闸”辅助端子为继电器的常开触点。

继电器的开关能力：纯阻性负载的情况下，220V AC ，130mA1.3.6 外形和布局铅封螺钉锁条有功指示灯下面板下透镜上盒带端子的端子排开盖检测按钮光通信口铁芯无功指示灯远红外指示灯报警指示灯上透镜上面板液晶显示屏底盒端盖铅封按钮按钮电池门按钮按钮铅封螺钉1.3.7 安装尺寸1.3.8主端子接线图注：辅助电源为可选功能，具体接线以表计端盖上接线图为准。

2 仪表主要功能2.1 电量分时计量本仪表有两种配置：TH及TF型（由模式字1的b6设置）。

TH型为双方向电能表，它可以计量正、反向有功，4象限无功以及A、B、C各元件有功、无功电量。

TF型为单方向电能表，它可以计量正向有功，4象限无功以及A、B、C各元件有功、无功电量，反向有功计量精度不作保证，仅供参考。

TH型和TF型电能表都能计量2种组合的无功电量，2种组合的无功电量可由4个象限的无功电量任意组合（通过无功组合模式字设置）。

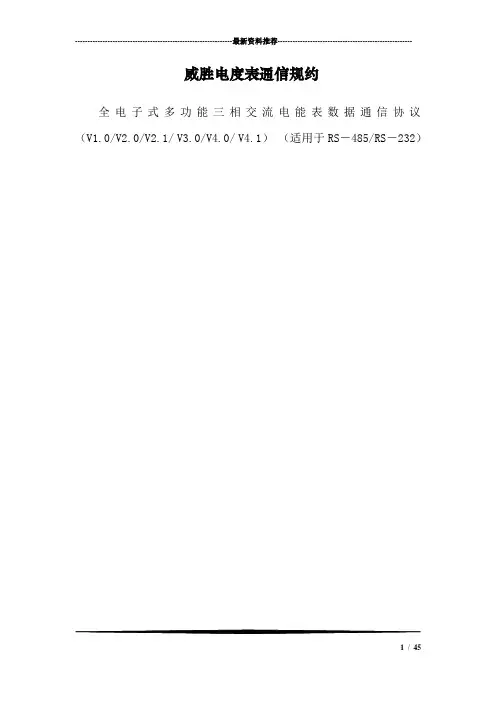

---------------------------------------------------------------最新资料推荐------------------------------------------------------威胜电度表通信规约全电子式多功能三相交流电能表数据通信协议（V1.0/V2.0/V2.1/ V3.0/V4.0/ V4.1）（适用于RS－485/RS－232）1/ 45（威胜集团）湖南威胜电子有限公司CO.，HUNAN WEISHENG ELECTRONICS CO.，LTD. WEISHENG GROUP CORP.二零零零年六月---------------------------------------------------------------最新资料推荐------------------------------------------------------ 随着威胜全电子式多功能三相交流电能表在国内的广泛使用，以及当前各地建设现代化用电管理系统的迫切要求，越来越多的用户和厂家在充分肯定威胜电表高精度、高可靠性和功能完善的同时，也对电表的数据通信接口提出了一些建议和要求。

为进一步完善威胜全电子式多功能三相交流电能表数据通信接口的技术要求，提高电表数据通信接口的可靠性和通信效率，增加通过通信接口可进行上/下装数据内容，本公司在兼容原通信协议（技术要求）的基础上，特对通信协议（技术要求）进行了系统补充和完善。

本协议以电力负荷管理终端与电表进行数据通信为例进行说明，但不限于此。

本协议是所有通信内容的全集，当用户在具体使用本协议时，请仔细确认电表的通信软件版本、功能、型号等有关说明，以确定实际适用的子集。

本协议所有版本向上兼容，高版本协议内容包含低版本协议内容。

协议按《标志字节》升序排序。

协议按《协议按标志字节》升序排序。

本协议于 1997 年 1 月制定含 V1.0、 V2.0、 V3.0 的通信协议，并根据我公司通信型电子式电能表的发展，于 1998 年 11 月制定V4.0 通信协议，于 1999 年 1 月制定 V4.1 通信协议，于 2000 年3/ 4505 月制定 V2.1 通信协议。

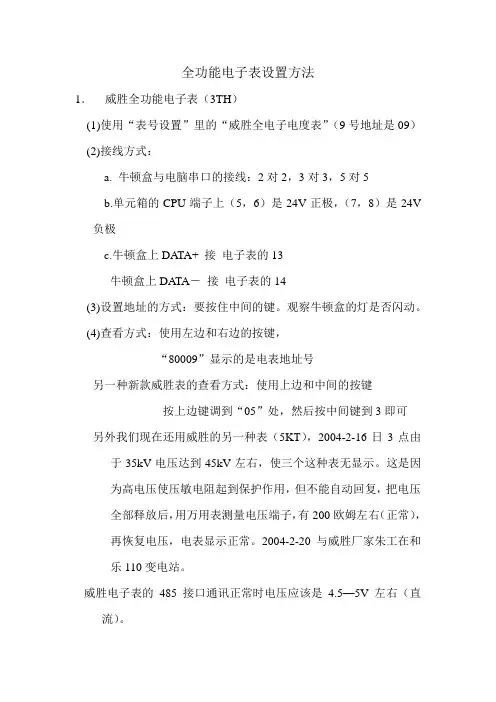

全功能电子表设置方法1．威胜全功能电子表（3TH）(1)使用“表号设置”里的“威胜全电子电度表”（9号地址是09）(2)接线方式：a. 牛顿盒与电脑串口的接线：2对2，3对3，5对5b.单元箱的CPU端子上（5，6）是24V正极，（7，8）是24V负极c.牛顿盒上DATA+ 接电子表的13牛顿盒上DATA－接电子表的14(3)设置地址的方式：要按住中间的键。

观察牛顿盒的灯是否闪动。

(4)查看方式：使用左边和右边的按键，“80009”显示的是电表地址号另一种新款威胜表的查看方式：使用上边和中间的按键按上边键调到“05”处，然后按中间键到3即可另外我们现在还用威胜的另一种表（5KT），2004-2-16日3点由于35kV电压达到45kV左右，使三个这种表无显示。

这是因为高电压使压敏电阻起到保护作用，但不能自动回复，把电压全部释放后，用万用表测量电压端子，有200欧姆左右（正常），再恢复电压，电表显示正常。

2004-2-20与威胜厂家朱工在和乐110变电站。

威胜电子表的485接口通讯正常时电压应该是4.5—5V左右（直流）。

2．宇能全功能电子表(1)使用“表号设置”里的“威胜全电子电度表”（9号地址是09）(2)接线方式：a. 牛顿盒与电脑串口的接线：2对2，3对3，5对5b.单元箱的CPU端子上（5，6）是24V正极，（7，8）是24V负极c.牛顿盒上DATA+ 接电子表的24牛顿盒上DATA－接电子表的25(3)设置地址的方式：不按任何键。

观察“接收”这两个字下的灯是否闪。

(4)查看方式：使用第二键（翻项）和第一键（翻页），翻到”C034”就是地址号。

(5)连接通讯机正常后查看方式：观察“接收”这两个字下的灯是否闪。

3．华仪全功能电子表(1)使用“表号设置”里的“华仪全电子电度表”（9号地址是09）(2)接线方式：a. 牛顿盒与电脑串口的接线：2对2，3对3，5对5b.单元箱的CPU端子上（5，6）是24V正极，（7，8）是24V负极c.牛顿盒上DATA+ 接电子表的11牛顿盒上DATA－接电子表的12(3)设置地址的方式：不按任何键。

1 综合介绍1.1 概述DSSD331/DTSD341型（配置号为MB3V7.4）三相电子式多功能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215、GB/T17882、GB/T17883 和DL/T614 等电能表有关标准，采用DL/T645通信规约（有扩展）。

1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。

集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电量和无功电量，微控制器依据相应费率和需量等要求对数据进行处理。

其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

L C D显示器Ia+Ia-Ib+ Ib-Ic+ Ic-仪用电流互感器(CT)ia-ia+ib-ib+ic-ic+微控制器UaUb Uo Uc Uo 电压分压电路Uo uauouououbuc通信接口I C卡接口内部存储器时钟/电池脉冲输出按钮集成计量芯片停电抄表电池电源aUbUUUcn图1：工作原理简述（以三相四线表为例）1.3 技术参数项目技术要求参比电压3×220V/380V, 3×57.7V/100V, 3×100V 工作电压范围0.7Un—1.3Un电流测量范围互感器接入式：1.5(6)A,1(2)A, 5(10)A,0.3(1.2)A,5(6)A 直通式：10(40)A, 15(60)A, 20(80)A准确度等级有功0.5S级、1级无功2级工作温度-25℃～+55℃极限工作温度-35℃～+65℃相对湿度≤95%(无凝露) 频率范围(50±2.5)Hz启动电流互感器接入式：1‰Ib( 0.5S级)，2‰Ib( 1级) 直通式：4‰Ib( 1级)功耗＜2W，10V A MTBF ≥6×104 h时钟误差≤0.5 秒/天（0℃~+40℃时：±2ppm;-40℃~+85℃时：±3.5ppm）时钟频率1Hz 电池寿命10年电池连续工作时间 ≥5年脉冲输出常数出厂设置以表计面板标识为准。

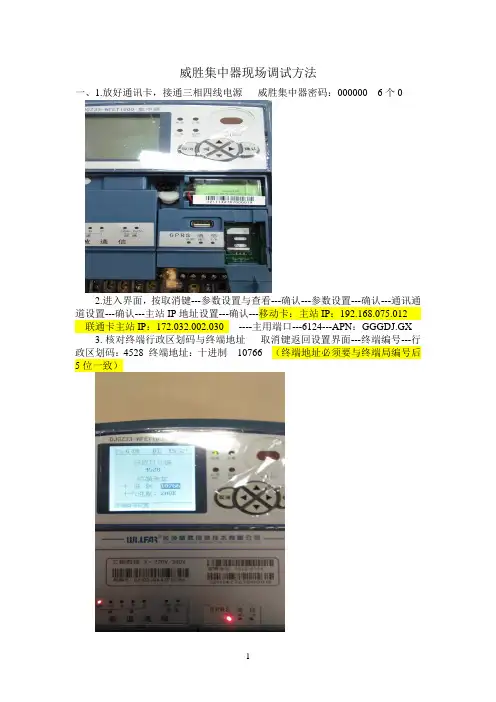

威胜集中器现场调试方法一、1.放好通讯卡，接通三相四线电源威胜集中器密码：000000 6个02.进入界面，按取消键---参数设置与查看---确认---参数设置---确认---通讯通道设置---确认---主站IP地址设置---确认---移动卡：主站IP：192.168.075.012 联通卡主站IP：172.032.002.030 ----主用端口---6124---APN：GGGDJ.GX3.核对终端行政区划码与终端地址取消键返回设置界面---终端编号---行政区划码：4528 终端地址：十进制10766 （终端地址必须要与终端局编号后5位一致）4.测量点号1的详细参数；每项核对进入设置界面---台区电能表参数设置--测量点号1--详细参数--确认协议：交流采样通道：终端交采用户类：广西表电表类：载波表地址：000000000000（可以不用输入）采集器：000000000000（485表用的采集器地址，无采集器不用输入）费率数：4波特率：24005.重启集中器；按取消键返回第一主界面---终端管理与维护--重启终端--确认---重启后界面左下角出现：注册成功才算是登录主站成功。

二、现场抄表测试每项核对1. 进入设置界面---台区电能表参数设置--测量点号2--详细参数--确认协议：DL/645--2007 【97规约表DL/645--1997 】通道：载波或无线用户类：广西表电表类：载波表地址：000000102037（用户表【被抄表】地址）采集器：000000000000（485表用的采集器地址，无采集器不用输入）费率数：4波特率：2400 【97规约波特率为1200】2. 取消键返回第一主界面---终端管理与维护---确认--手动抄表----确认--按右键到测量点2--确认抄表成功当前正向有功总电量数据已经回到集中器。

3.按取消键返回第一主界面--测量点数据显示--用户表数据显示--按右键到测量点号2--确定--确认--电表所有数据返回到集中器此时集中器功能正常三、收集集中器与用户电表资料，经班组负责人审核资料后传自动化班建立档案并下发用户资料。

DTS343-1V7.0 使用说明书1.概述DTS343 型（配置号1V7.0）适用于三相四线交流有功电能计量。

它由电流互感器，电能计量专用芯片，六位步进式机械计度器构成。

它符合国家标准 GB/T17215.321-2008。

本款表可计量正向有功总电量，带有功功率脉冲接口、RS-485 接口（可选）、远红外通信（可选）；具有断相故障显示报警功能；具有高可靠稳定性，宽线性范围等特点。

业务咨询电话：0731-2.主要性能指标规格：电压：三相四线：3×220V/380V电流： 1.5(6)A,5(20)A,10(40)A, 15(60)A,20(80)A，30(100)A频率：50Hz准确度：1级（有功）脉冲常数：1.5(6)A 规格取3200imp/kWh，5(20)A 规格取 1600imp/kWh ，10(40)A 规格取800imp/kWh ，10(60)A 、15(60)A规格取400imp/kWh ,20(80)A 、30(100)A规格取 200imp/kWh。

符合标准：GB/T17215.321-2008工作电压范围：0.8Un—1.3Un起动电压：单相≥0.80Un,合相≥0.7Un工作温度范围：-25℃—55℃极限工作温度范围：-35℃—70℃运输及储存温度：-40℃—80℃相对湿度：30%—95%，无凝霜频率范围：47.5Hz~52.5Hz功耗：电压线路功耗：≤1.5W，6VA/相；电流线路功耗：≤0.2VA/相( Ib<10A )，≤0.4VA/相( Ib≥10A)起动：≤2‰In（1级,互感表）；≤4‰Ib（1级,直通表）防潜电流：不加冲击电压：6kVDTS343-1V7.0 使用说明书交流电压：4kV电快速瞬变脉冲群：4kVMTBF：6×104小时设计寿命：15年显示：采用六位步进式机械计度器显示总电量，装有有功脉冲及A、B、C断相报警指示灯。

供电电源：三相供电线性电源，单相、断零线或任两相线供电情况下均可工作。

1 综合介绍1.1概述DTSD341/DSSD331-1型V3.4全电子式多功能三相交流电能表，是湖南威胜电子有限公司历经六年开发研制生产的新一代智能型高科技电能计量产品。

它以本公司专利技术为基础，采用IEC 国际电能表标准和国家有关电能表标准设计和制造。

本产品采用大规模专用集成电路和SMT 电子装联生产工艺，为产品实用性和质量奠定了可靠基础。

本产品可同时计量正、反向有功电量，感、容性无功电量，正、反向有功最大需量，具有四费率。

内部具有时钟芯片进行分时计量，可提供本月、上月和总计用电信息，同时具有为防窃电服务的失压电量和失压时间记录功能。

在接口方面，本产品具有校表用脉冲接口，远动用脉冲接口，抄表用数据通信接口，参数设置、抄表电卡接口，以及预付费、负荷监控用继电器输出接口。

本产品的开发、生产、销售质量保证体系于1996年通过了挪威船级社ISO9001认证，并在1995年获得了电力部首批入网许可证。

1.2工作原理本产品由电压、电流互感器，高精度高速专用模-数转换器(A/D)，电能计量专用集成电路，实时时钟，不易挥发数据存储器，大画面液晶显示器，开关量接口，数据通信接口，高性能开关电源等电路模件构成。

电压、电流模拟信号通过互感器、A/D 转换等信号处理电路后，进入专用集成电路进行电能量的计算和各项分析处理，其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

图1 工作原理(以三相四线表为例)1.3规格及主要技术参数1.3.1 规格1.3.2 主要技术参数1.4电能表功能简介1.4.1 电能表的基本类型本公司电能表按功能分为两种基本类型：TH 型和TF 型。

TH 型为双方向电能表，计量正、反有功和感、容性无功电量。

TF 型为单方向电能表，计量正向有功和感、容性无功电量，反向有功计量精度不作保证，仅供防窃电参考。

TF 型电能表反向有功有两种计量方式，分别为反向电量计入正向电量中同时反向电量总量单独计量方式和正、反向单独计量方式。

1 综合介绍1.1 概述DSSD331/DTSD341（配置号为9V3.3）型三相电子式多功能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215.322-2008、GB/T17215.323-2008、Q/OKRW012-2008和DL/T614-2007 等电能表有关标准，采用DL/T645-2007通信规约（有扩展）。

1.2 工作原理简述本产品由电流互感器、TDK6513计量芯片、微处理器、温补实时时钟、数据接口设备和人机接口设备组成。

TDK6513计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电量和无功电量，微处理器依据相应费率和需量等要求对数据进行处理。

其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

图1：工作原理简述（以三相四线表为例）1.3 技术参数1.3.1 主要技术参数拟制：尤勇2010-06-25 图号：OKRW2.702.598SS审核：1.3.2 日历时钟（DS3231SN温补时钟）1.3.3 光耦脉冲输出1.3.4 其它数据拟制：尤勇2010-06-25 图号：OKRW2.702.598SS 审核：拟 制： 尤勇 2010-06-25 图 号：OKRW2.702.598SS 审 核：1.3.5 外形和布局底盒端盖拟 制： 尤勇 2010-06-25 图 号：OKRW2.702.598SS 审 核：1.3.6 安装尺寸2 仪表主要功能2.1 电量分时计量本仪表有两种配置：TH 及TF 型（由模式字1的b6设置）。

TH 型为双方向电能表，它可以计量正、反向有功，4象限无功以及A 、B 、C 各元件有功、无功电量。

TF 型为单方向电能表，它可以计量正向有功，4象限无功以及A 、B 、C 各元件有功、无功电量，反向有功计量精度不作保证，仅供参考。

TH 型和TF 型电能表都计量2种组合的无功电量，2种组合的无功电量可由4个象限的无功电量任意组合（通过无功组合模式字6、模式字7设置）。

1 概述 1.1 标准DL/T 614-1997 《多功能电能表》GB/T 17883-1999《0.2S 级和0.5S 级静止式交流有功电能表》 GB/T 17882-1999《2级和3级静止式交流无功电能表》 DL/T 645-1997 《多功能电能表通信规约》（威胜公司对此协议有扩展） GB/T 15543-1995《电能质量 三相电压允许不平衡度》 1.2 工作原理DSSD331/DTSD341 -9D 型0.2S 级电能表采用当今世界流行的高档电能表设计方案：DSP ＋管理MCU ，将DSP 高速数字信号处理功能和高档MCU 完善的管理功能结合。

其基本工作原理如下：16位A/D 转换器和DSP 高速数据处理器对各相电流、电压进行采样。

通过相应的数学计算，由DSP 部分完成对电参量测量、电能累计及电能计算等工作。

计算数据通过高速通信接口与管理MCU 进行数据交换；管理部分采用一款16位MCU ，主要完成显示、数据统计、存储、通信、电表功能选择以及初始化数据设定等工作。

其整表硬件原理框图如图1所示。

1.3 DSSD331/ DTSD341 –9D 型表面板说明电表面板说明详见图2所示。

1.4 技术参数1.4.1图2 DSSD331/ DTSD341 –9D 型表面板布置图 1 DSSD331/DTSD341 –9D 原理框图1.4.2日历时钟参数注：内部电池仅用于内部时钟1.4.31.4.4其他参数2术语2.1 需量周期（Demand interval）测量平均功率的连续相等的时间间隔。

2.2 最大需量（Maximum demand）在指定的时间区间内，需量周期中测得的需量最大值。

2.3 滑差（窗）时间（Sliding window time）采用依次递推方式来测量最大需量的时间间隔，该时间间隔小于需量周期。

2.4 尖、峰、平、谷、脊谷、尖谷时段电力系统日负荷曲线最突出的时段称为尖时段；高峰负荷对应的时段称为峰时段；低谷负荷对应的时段称为谷时段；比谷负荷更低一级负荷对应的时段称为脊谷时段；最低负荷对应的时段称为尖谷时段；尖、峰、谷、脊谷、尖谷时段外对应的时段称为平时段。

DDS102-P2单相导轨电能表使用说明书一、概述DDS102(配置号为P2)单相电子式电能表(导轨式安装)是一款集测量记录、LCD屏幕显示、通信于一体的电力仪表，可以测量电网电压、电流、有功功率、功率因数以和频率，并能计量正反向有功电能电能；RS485通信接口支持MODBUS RTU和DL/T645双通信规约；该仪表广泛适用于各种控制系统、能源管理系统、变电站自动化、配变网自动化、小区电力监控、工业自动化、智能型配电盘和开关柜，包括使用在发电厂、水电站等用电管理自动化系统中。

本电能表符合以下标准：GB/T17215.321-2008 静止式有功电能表（1级和2级）DL/T645-2007 多功能电能表通信规约Modbus-RTU 规约二、工作原理本仪表采用了高精度的采样计量，高速的MCU进行数据处理，多段的液晶控制驱动器、丰富的液晶显示屏、带有温补的实时时钟，非易失存储器。

具体结构如图2.1所示。

MCU UILCD显示按键输入存储器485通讯红外通讯脉冲输出本仪表具有一路电压、电流采样输入接口，一路RS485通信接口，一路红外通信接口，有功功率脉冲输出接口，有一个按键输入，段码式液晶显示。

三、技术指标项目性能参数规格单相测量电压参比电压Un AC220V测量范围0.7Un~1.3Un极限电压 1.9Un功耗<0.05VA(单相)阻抗>0.8MΩ精度等级RMS精度0.2 %电流额定电流5A测量范围5(60)A功耗＜1.5W，10VA精度等级RMS精度0.2 %功率有功精度0.5%电网频率45 Hz～65Hz，精度0.2%计量电能有功电能(准确度等级1级) 输入输出有功电量脉冲输出1路光耦输出通信接口与通信规约RS485通讯口: Modbus RTU规约+ DL/T645规约红外接通讯口: Modbus RTU规约+ DL/T645规约通信地址范围Modbus RTU:0~ 247；DL/T645: 6字节,每位可设0~F。

1 综合介绍1.1 概述DTSD341(DSSD331)-MC3SZ3SZ型三相四线(三相三线)电子式多功能电能表，是长沙威胜电子有限公司开发研制生产的新一代电能计量产品。

它采用国际标准IEC1036并符合国家标准GB/T 17215 - 2002、GB/T18460及电力行业标准DL/T 614 - 1997，通信协议符合电力行业标准DL/T 645—1997 《多功能电能表通信规约》及威胜协议。

本产品采用专用大规模集成电路和SMT电子装联生产工艺，为产品的实用性和可靠性奠定了良好的基础。

本产品可根据用户需求灵活选择多种功能：分时或不分时；正向有功电能中包括反向有功电能或正向、反向分开计量；感性无功电能中包括容性无功电能或感、容分开计量。

本产品具有断零线有功正常计量、逆相序正常计量等多种防窃电措施。

在接口方面，本产品还具有电量脉冲输出接口、RS485通信接口、远红外通信接口。

本公司产品的开发、制造、销售质量保证体系于1996年通过了挪威船级社ISO9001认证，本产品获得了国家相关部门的生产许可证及入网许可证。

1.2 工作原理本产品为直接接入式或经电流互感器接入式三相四(三)线交流有、无功电能表。

由电流互感器、电能计量专用芯片、CPU、实时时钟、不易挥发数据存储器、液晶显示器、通信接口等电路模块构成。

电压、电流模拟信号进入电能计量专用芯片进行电能量的计算，其结果以数据形式输出，CPU再对此数据进行分析处理，并将相关结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示(以三相四线为例)。

图1 工作原理1.3 规格及主要技术参数三相四线额定电压： 3 × 220V/380V，47.5 Hz—52.5 Hz标定电流： 1.5(6)A 2000imp/kWh 2000imp/kvarh5(20)A 600 imp/kWh 600 imp/kvarh10(40)A 200 imp/kWh 200 imp/kvarh20(80)A 200 imp/kWh 200 imp/kvarh准确度等级：有功0.5、0.5S、1级无功2级额定电压： 3×100V， 47.5 Hz—52.5 Hz标定电流： 1.5(6)A 5000imp/kWh 5000imp/kvarh 准确度等级：有功0.5、0.5S、1级无功2级1.3.1 主要技术参数见“表1 主要技术参数”。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载电度表更改地址说明地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容301B通信管理机更改电度表方法电能表部颁规约参数设置：波特率1200bps、数据位8位、停止位1位、偶校验；其他标准。

功能：解析正反向有功总电能、正反向无功总电能。

后台设置：遥脉通道定义；修改表号：方式一、通过ISA301B中的电度表号设置单元编号对应关系；方式二、通过调试菜单中的发送测试报文用通讯方法改地址（须按住电表的某一按钮，详见产品说明书）：68H，99H，99H，99H，99H，99H，99H，68H，0AH，06H，A0，A1，A2，A3，A4，A5，CS，16H。

其中A0～A5为BCD码，低地址在前，高地址在后，且加33H传送，CS为从第1个68H到CS前一字节的和。

例如修改为1好表址：68，99，99，99，99，99，99，68，0A，06，34，33，33，33，33，33，A9，16。

（更改发送测试报文只需要更改第11位和第17位，第17位为1-16位的数相加取后两位。

第11位更改办法为：表号1~19时， 33+表号；表号为10~19时，43+表号-10；表号为20~29，53+表号-10；表号为30~39，63+表号-10）零六、测量保护 - 电能表威胜规约参数设置：波特率1200bps、数据位8位、停止位1位、偶校验；其他标准。

功能：解析正反向有功总电能、正反向无功总电能。

后台设置：二次采集单元号不能有13（威胜规约要求）；遥脉通道定义：修改表号：不能用ISA301B中的电度表号设置，只能采用通讯方式修改地址：BBH，BBH，XX，XX；其中XX为新设置的表号，该表号不能为13，即0DH。
