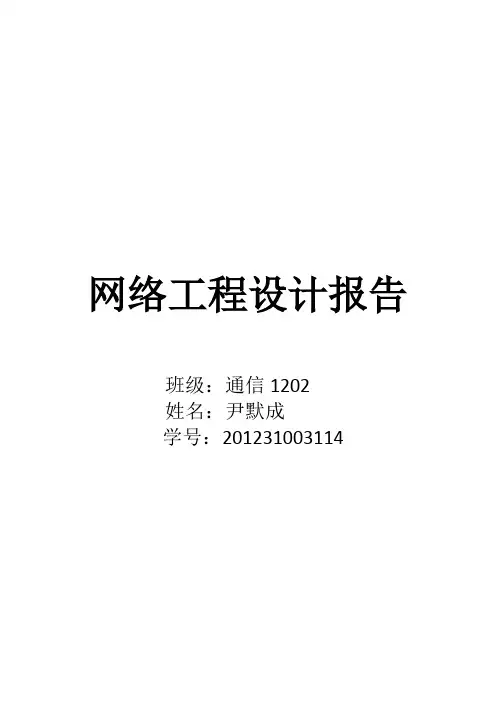

网络工程设计报告
班级：通信1202
姓名：默成
学号：4
小型企业网设计
一.企业网络需求分析
为适应企业信息化的发展，满足日益增长的通信需求和网络的稳定运行，今天的企业网络建设比传统企业网络建设有更高的要求，主要表现在如下几个面。
带宽性能需求
现代企业网络应具有更高的带宽，更强大的性能，以满足用户日益增长的通信需求。随着计算机技术的高速发展，基于网络的各种应用日益增多，今天的企业网络已经发展成为一个多业务承载平台。不仅要继续承载企业的办公自动化，Web浏览等简单的数据业务，还要承载涉及企业生产运营的各种业务应用系统数据，以及带宽和时延都要求很高的IP、视频会议等多媒体业务。因此，数据流量将大大增加，尤其是对核心网络的数据交换能力提出了前所未有的要求。另外，随着千兆位端口成本的持续下降，千兆位到桌面的应用会在不久的将来成为企业网的主流。从2004年全球交换机市场分析可以看到，增长最迅速的就是10 Gbps级别机箱式交换机，可见，万兆位的大规模应用已经真正开始。所以，今天的企业网络已经不能再用百兆位到桌面千兆位骨干来作为建网的标准，核心层及骨干层必须具有万兆位级带宽和处理性能，才能构筑一个畅通无阻的"高品质"企业网，从而适应网络规模扩大，业务量日益增长的需要。
稳定可靠需求
现代企业的网络应具有更全面的可靠性设计，以实现网络通信的实时畅通，保障企业生产运营的正常进行。随着企业各种业务应用逐渐转移到计算机网络上来，网络通信的无中断运行已经成为保证企业正常生产运营的关键。现代大型企业网络在可靠性设计面主要应从以下3个面考虑。
1、设备的可靠性设计：不仅要考察网络设备是否实现了关键部件的冗余备份，还要从网络设备整体设计架构、处理引擎种类等多面去考察。
2、业务的可靠性设计：网络设备在故障倒换过程中，是否对业务的正常运行有影响。
3、链路的可靠性设计：以太网的链路安全来自于多路径选择，所以在企业网络建设时，要考虑网络设备是否能够提供有效的链路自愈手段，以及快速重路由协议的支持。
应用服务需求
现代企业网络应具备更智能的网络管理解决案，以适应网络规模日益扩大，维护工作更加复杂的需要。当前的网络管理能力的要求已经上升到了业务层次，传统的网络设备的智能已经不能有效支持网络管理需求的发展。比如，网络调试期间最消耗人力与物力的线缆故障定位工作，网络运行期间对不同用户灵活的服务策略部署、访问权限控制、以及网络日志审计和病毒控制能力等面的管理工作，由于受网络设备功能本身的限制，都还属于费时、费力的任务。所以现代的大型企业网络迫切需要网络设备具备支撑"以应用为中心"的智能网络运营维护的能力，并能够有一套智能化的管理软件，将网络管理人员从繁重的工作中解脱出来。
各楼层
各楼层
企业网分层网络结构图
二.
企业网详细拓扑图
三.划分IP地址
由于IP地址紧，分配给此公司的IP地址远远不能满足需求。为满足公司部的科研，办公等用途，将使用NAT地址转换技术实现与因特网公网地址合法互连。
我们这里采用C类地址，为了便于维护与交流，我们将用地址的第4段对每个办公室的每台机器进行编号，如市场部-1采用192.168.90.101，市场部-2采用192.168.90.102 以此类推。
四.IP地址列表
五.Cisco Packet Tracer仿真拓扑图
本次实验使用的Cisco Packet Tracer 是由Cisco公司发布的一个辅助学习工具，为学习思科网络课程的初学者去设计、配置、排除网络故障提供了网络模拟环境[13]。用户可以在软件的图形用户界面上直接使用拖曳法建立网络拓扑，并可提供数据包在网络中行进的详细处理过程，观察网络实时运行情况。可以学习IOS的配置、锻炼故障排查能力。
网络拓扑结构[15]是指用各种传输介质互相连接各种设备的物理布局，指构成网络的成员之间物理的或逻辑的排列式。主要有两种类型，即总线型与星型。拓扑结构的选择不但与网络需求、地理概况相关，同时也与传输媒体及媒体访问控制法紧密相连。在选择网络拓扑结构时，需要考虑到可量。在一个在总线型网络中，由于各计算机共享一条通信电缆，网络中某个节点出现故障，将导致整个网络瘫痪。因此，目前这类结构的网络已趋于淘汰。而星型网络在网络中某个节点出现故障时不会影响整个网络的运行。其缺点是每个计算机都要占用一条专用的通信线路，并且需要额外的通信设备，将导致成本的增加。但是，由于目前各种硬件设备价格都已非常便宜，所以，现在绝大部分局域网都采用了这种结构。
六.实验设备的配置
1.对二层交换机的配置以二层交换机switch0为例：Switch>
Switch>enable
Switch#configure terminal
Switch(config)#vlan 10
Switch(config)#interface FastEthernet0/1 Switch(config-if)#switchport access vlan 10 Switch(config)#interface FastEthernet0/2 Switch(config-if)#switchport access vlan 10 Switch(config)#interface FastEthernet0/3 Switch(config-if)#switchport access vlan 10
2.对三层交换机的配置以三层switch0为例：
Switch>
Switch>enable
Switch#configure terminal
Switch(config)#vlan 10
Switch(config)#interface FastEthernet0/1
Switch(config-if)#switchport access vlan 20
Switch(config-if)#interface FastEthernet0/2
Switch(config-if)#switchport access vlan 20
Switch(config-if)#interface FastEthernet0/5
Switch(config-if)#switchport access vlan 20
Switch(config-if)#interface FastEthernet0/3
Switch(config-if)#switchport mode trunk
Switch(config-if)#interface FastEthernet0/5
Switch(config-if)#switchport access vlan 20
3.对路由器的配置以router0为例
Router0>en
Router0#configure terminal
Router0(config)#interface fa0/0
Router0(config-if)#ip address 192.168.50.1 255.255.255.0
