ksb水泵维修手册摘要：1.引言2.KSB 水泵的概述3.KSB 水泵的维修流程4.KSB 水泵的常见故障及解决方法5.KSB 水泵的维护保养6.结论正文：1.引言KSB 水泵是一种广泛应用于工业、农业、建筑等领域的设备，为了确保其正常运行，掌握KSB 水泵的维修方法显得尤为重要。
本文将详细介绍KSB 水泵维修手册中的相关内容，帮助用户了解KSB 水泵的维修流程及注意事项。
2.KSB 水泵的概述KSB 水泵是一种具有高效、节能、耐用等特点的设备，广泛应用于各个行业。
KSB 水泵主要包括立式泵、卧式泵、深井泵等多种类型，用户可以根据实际需求选择合适的型号。
3.KSB 水泵的维修流程KSB 水泵的维修流程主要包括以下几个步骤：(1) 准备工作：断电、关闭进出口阀门，确保水泵处于停止运行状态。
(2) 拆卸：根据水泵的结构，逐步拆卸水泵的各个部件，如叶轮、泵壳、轴等。
(3) 检查：对拆卸下来的部件进行检查，查看是否有损坏或磨损的部件。
(4) 更换：对于损坏或磨损的部件，需要及时更换，确保水泵的正常运行。
(5) 组装：将拆卸下来的部件重新组装，注意组装顺序及方向。
(6) 调试：安装完成后，开启电源，启动水泵，观察其运行情况，如有异常需立即停机检查。
4.KSB 水泵的常见故障及解决方法(1) 故障：水泵无法启动原因：电源故障、泵内无水、泵轴弯曲等解决方法：检查电源、确保泵内有水、更换泵轴(2) 故障：水泵运行时噪音过大原因：轴承磨损、叶轮松动、泵壳磨损等解决方法：更换轴承、紧固叶轮、更换泵壳(3) 故障：水泵流量不足原因：叶轮堵塞、泵壳内壁粗糙、泵轴与叶轮间隙过大等解决方法：清洗叶轮、研磨泵壳内壁、调整泵轴与叶轮间隙5.KSB 水泵的维护保养为了确保KSB 水泵的正常运行，需要定期进行维护保养，包括：(1) 定期检查水泵的运行情况，发现问题及时处理。
(2) 定期更换水泵的易损件，如轴承、密封件等。
(3) 定期清洗水泵，确保泵内无杂质。
阀门的安装、维护与操作手册阀门的安装、维护与操作正确地选择了阀门之后，还要正确安装、维护与操作，这样才能充分发挥其效能。
第一节安装阀门安装的质量、直接影响着使用，所以必须认真注意。
（一）方向和位置许多阀门具有方向性，例如截止阀，节流阀，减压阀、止回阀等，如果装倒装反，就会影响使用效果与寿命（如节流阀），或者根本不起作用（如减压阀），甚至造成危险（如止回阀）。
一般阀门，在阀体上有方向标志；万一没有，应根据阀门的工作原理，正确识别。
截止阀的阀腔左右不对称，流体要让其由下而上通过阀口，这样流体阻力小（由形状所决定），开启省力（因介质压力向上），关闭后介质不压填料，便于检修。
这就是截止阀为什么不可安反的道理。
其它阀门也有各自的特性。
阀门安装的位置，必须方便于操作；即使安装暂时困难些，也要为操作人员的长期工作着想。
最好阀门手轮与胸口取齐（一般离操作地坪1.2米），这样，开闭阀门比较省劲。
落地阀门手轮要朝上，不要倾斜，以免操作别扭。
靠墙机靠设备的阀门，也要留出操作人员站立余地。
要避免仰天操作，尤其是酸碱、有毒介质等，否则很不安全。
闸阀不要倒装（即手轮向下），否则会使介质长期留存在阀盖空间，容易腐蚀阀杆，而且为某些工艺要求所禁忌。
同时更换填料极不方便。
明杆闸阀，不要安装在地下，否则由于潮湿而腐蚀外露的阀杆。
升降式止回阀，安装时要保证其阀瓣垂直，以便升降灵活。
旋启式止回阀，安装时要保证其销轴水平，以便旋启灵活。
减压阀要直立安装在水平管道上，各个方向都不要倾斜。
（二）施工作业安装施工必须小心，切忌撞击脆性材料制作的阀门。
安装前，应将阀门作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆。
还要转动几下，看是否歪斜，因为运输过程中，最易撞歪阀杆。
还要清除阀内的杂物。
阀门起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应该系在法兰上。
对于阀门所连接的管路，一定要清扫干净。
可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。
KSB炉水再循环泵的安装与运行摘要：介绍了德国KSB炉水再循环泵的结构原理、安装和运行情况，对以后安装调试维护德国KSB炉水泵提供指导意义。
关键词：循环泵电机一次二次冷却水高压冷却器热屏蔽装置0引言随着火电大型机组的应用，德国KSB公司生产的再循环泵在电厂中应用越来越多。
近年来，我司对德国KSB炉水泵电机进行了比较多的安装。
KSB炉水泵电机在安装及运行中曾出现了泄露、电机超温、电流过大一些问题，对此总结了大量经验。
1KSB炉水循环泵的设计原理KSB无填料循环泵设计用于进行循环炉水。
循环泵和驱动电机形成一个封闭偶联装置。
装置垂直安装，电机在泵壳的正下方。
整套泵装置充注液体，压力与整个系统压力相同。
电机部分和泵壳之间通过泵壳紧固螺栓连接。
整套泵装置处于密封状态。
泵壳和热屏蔽装置之间的热区域的密封通过螺旋缠绕的垫片来实现。
泵装置悬挂在管线上，没有支撑架。
它在管线系统中不形成一个固定点。
2循环泵基本装配规程2.1锅炉循环泵安装前的准备工作确保进出口内部绝对清洁。
确保循环泵的周围有足够的空间，以允许装配组件本身和管道能够容纳安装时所产生的热膨胀。
循环泵的任何附属设施，即供电线路、电缆等的铺设必须是挠性的并且长度要足够可以允许循环泵装置的热态膨胀。
在电机部分的下方应有足够的空间以便拆卸电机装置。
安装循环泵需要提升装置。
使用的每个提升装置都必须能够单独承载泵装置的全部重量。
只有泵壳需要提供保温（热绝缘）。
保温界限为泵壳的下边缘。
电机和紧固螺栓不要保温，因为这会在温度过分升高时对电机造成损坏。
2.2锅炉循环泵泵壳的安装使用足够尺寸的提升器具将泵壳放到所需要的垂直安装位置，吸入管口要朝向上方。
矫直泵壳。
垂直偏离度不应该超过1°。
泵壳应先定位点焊在管道上。
点焊完后，再检查一下垂直偏离度。
如果有必要的话，矫直泵壳。
将进口管线和出口管线焊接到泵的管口上，注意不要有应力或应变传递到泵上。
在焊接时要确保不要有焊接微粒进入管道开口。

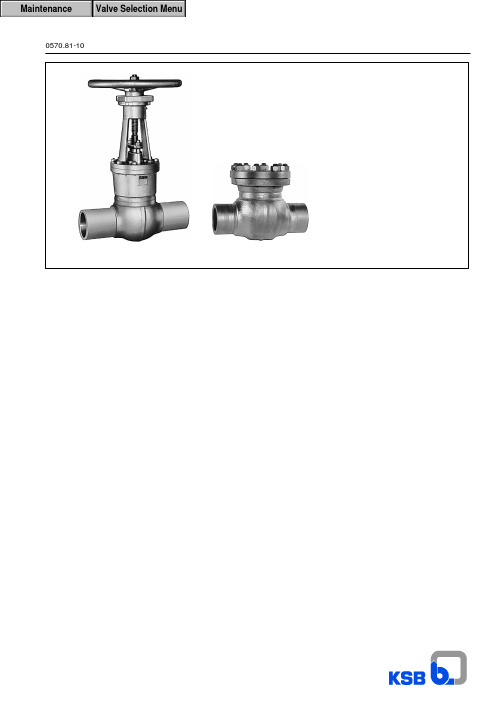

0570.81-10安装运行指导安装拆解维护 安全指导漂板止回阀闸阀热电站截止阀，闸阀，止回阀阀门部2目录：1． 概述2． 安全性3． 运输和临时性存放4. 技术描述和相关文件5. 安装指导6. 运行调试7. 维护保养8. 故障排除1. 概述该运行维护手册用于ＫＳＢ生产的闸阀和漂板止回阀阀门描述见（４．１节）．ＫＳＢ所有阀门的研发和生产均严格基于ＤＩＮ／ＩＳＯ９００１质量保证体系。
正确的安装，维护和保养是保证阀门长时间无故障运行的重要前提。
如果该运行维护手册在安装调试前没有被完全理解，制造商将不承担由此引发的阀门技术问题和相关责任。
阀门的阀体上铸造的标志有制造标准ＤＩＮ／ＥＮ １９ （ＩＳＯ５２０９）；名义口径（ＤＮ），名义压力（ＰＮ），阀体材料，制造商和／或商标 ．如果需要，阀体上还可以标识流体流向，最大阀门工作温度和工作压力（ＢＡＲ）注 意 阀门必须严格按照本使用说明／ 合同文件中确定的条件或阀门样本中规定的参数条件操作运行，任何超过上述条件的工作环境均会引起阀门系统无法承受和过载现象。
对上述警告不加重视将可能导致人员伤亡或财产损失等严重后果，例如 ：-- 由于输送的介质外泄造成的伤害（冷态、热态，有毒或带压的介质等．．．）-- 错误操作或阀门结构的破坏。
该操作指导和运行维护说明手册版本用于标准设计的阀门使用，同时也适用于相关的各种情况中。
本操作说明在编写时没有将以下条件考虑在内：-- 现场在安装，运行和保养时可能出现的一些突发事件；-- 当地的一些安全操作规定。
我们理解这些都应该是用户负责并确保上述因素被充分考虑并告知所有安装调试人员。
对于执行机构驱动的阀门，关于执行机构的相关参数，安装维护说明包括执行机构的运行手册，在开始之前也必须仔细阅读。
注 意 阀门的操作必需要经过培训的，有经验的工人进行。
负责阀门运行，维护和安装的电厂员工必需对电厂系统和阀门系统的交互性和相互作用影响的关系非常熟悉。
ksb高压多级离心泵安装使用手册KSb高压多级离心泵安装使用手册1. 前言高压多级离心泵是一种常用于工业生产、给水供排水、灌溉等领域的流体输送设备。
它的安装使用方法对于确保泵的正常运行和延长其使用寿命至关重要。
本文将详细介绍KSb高压多级离心泵的安装和使用手册，以帮助读者更好地理解和操作该设备。
2. 设备介绍KSb高压多级离心泵是一种可靠、高效、节能的流体输送设备。
其由主泵、电动机、控制阀门等组成。
该泵采用多级叶轮组合，在输送高压液体时具有良好的性能和稳定的工作状态。
它的安装使用方法简便，但仍需要一定的专业知识和操作技巧。
3. 安装步骤3.1 准备工作：在进行泵的安装之前，需要先准备好所需工具和材料，包括螺栓、密封垫片、润滑油等。
确保安装地点平整稳固，没有杂物和污物影响操作。
3.2 安装泵：3.2.1 将泵放置在安装位置，并使用定位销或支架固定，确保泵的稳定性。
3.2.2 根据泵的进出水口与管道连接口的对应关系，选择合适的螺栓、垫片等连接材料，进行泵与管道的连接。
3.2.3 确保连接紧固，且无泄漏。
可以使用润滑油润滑连接处，以减少摩擦和磨损。
3.3 电机安装：3.3.1 将电机放置在泵的驱动侧，并确保与泵轴对齐。
使用联轴器将电机与泵连接，确保连接稳固。
3.3.2 根据电机的安装要求进行电气接线。
4. 使用方法4.1 操作前准备：4.1.1 检查泵体是否有异物或堵塞，如有需要清理。
4.1.2 检查电机和控制阀门的工作状态，确保正常。
4.1.3 检查泵的液位，必要时添加液体。
4.2 启动：4.2.1 打开进水阀门，确保泵进水顺畅。
4.2.2 按照电气接线要求启动电机，逐步增加电机的负载，使泵逐渐启动。
4.3 运行状态：4.3.1 观察泵的运行状态，包括压力表的指示、噪音、振动等情况。
如发现异常情况，应立即停机检查。
4.3.2 定期检查泵的润滑油情况，必要时更换或添加。
5. 注意事项5.1 在安装和使用过程中，必须按照规定的安装和操作步骤进行操作，遵守相应的安全规范。
KSB压力自密封ZTS闸阀的安装和操作的注意事项1，工作条件和过热故障的原因当闸阀处于打开位置时，流体将通过腔B流入阀体内.当阀门被安装在管道上或进行水压试验时，关闭的阀后，闸阀内的工质将被分割成3部分，即在空腔A、空腔B和空腔C的流体，如附图中所示。
介质现在是环境温度（冷相）。
当机组启动时，空腔B中工质的压力和温度将迅速上升。
此时，闸阀仍然关闭且腔A中介质的温度会升高，压力也会几何级数增长。
因此，A腔压力将达到一个高到不可接受的范围，甚至影响到阀楔面（参见图中360部分）。
在这种情况下，闸阀可能出现打开困难的风险和问题，这是阀体安全阀应安装在图上所示的位置（部件号：131 0.2）的原因，用于释放腔A的压力。
2，解决方案由于热态时阀门A腔压力过大可能造成开启困难，建议完成水压试验或关闭后，用阀门手轮稍微调整阀门位置以确保阀门下次顺利开启。
(如果阀门顺利打开且无泄漏，请在这个位置复位电动执行机构关闭限位开关，保证阀下一次电动关到合适的位置)。
以下是设置步骤：●使用电动执行器，关闭闸阀到全关位置。
●使用执行器的手轮打开闸阀，提升阀杆2-3毫米。
●复位电动执行器的关闭位置限位开关。
注意：当这种方式关闭闸阀，就如同用手轮关闭阀门后的状态。
因为执行器的关限位开关定位合适，为防止开阀门时过力矩不需要进一步关紧阀门。
在此条件下阀门将无泄漏。
3，安装阀体安全阀的建议水压试验完成后机组正式启动前，应安装阀体安全阀。
如果阀体安全阀在水压试验完成前就已经安装或现场工程师开关过阀体上的旁路管，一些外来物质可能会残留在阀体和管道中。
这都将造成管道阻塞或安全阀损坏。
阀体安全阀调试和安装方法见如下：附录L：阀体安全阀是KSB高性能闸阀一个标准配件。
它的功能是防止暖管期间阀腔A中的介质由于汽化导致超压，因此，它可以避免阀体和密封面由于超压造成的损害。
供货时，安全阀通常被放置在阀体或阀的旁通管的支架或平台。
请参阅所附的目录指定的参数。
ksb水泵维修手册（原创版）目录1.KSB 水泵维修手册概述2.KSB 水泵的种类和应用3.KSB 水泵的维护和保养4.KSB 水泵的常见故障及解决方法5.KSB 水泵的维修技巧和注意事项正文【KSB 水泵维修手册概述】KSB 水泵维修手册是一本详细讲解 KSB 水泵的维修、保养、故障排除等方面的专业指南。
KSB 水泵作为全球知名的水泵品牌，广泛应用于工业、建筑、农业等领域。
因此，了解 KSB 水泵的维修和保养知识对于保证水泵的正常运行和延长使用寿命具有重要意义。
【KSB 水泵的种类和应用】KSB 水泵种类繁多，常见的有离心泵、轴流泵、混流泵等。
离心泵适用于中低压、中小流量的场合；轴流泵适用于中高压、大流量的场合；混流泵则兼具离心泵和轴流泵的特点，适用于中低压、大流量的场合。
KSB 水泵广泛应用于工业生产、建筑给排水、农业灌溉等各个领域。
【KSB 水泵的维护和保养】为了确保 KSB 水泵的正常运行和延长使用寿命，定期进行维护和保养是必不可少的。
以下是一些建议：1.定期检查水泵的运行状态，如有异常噪音、振动等现象，应及时停机检查。
2.定期更换易损件，如轴承、密封件等。
3.定期对水泵进行清洁，去除内部的杂质和污垢。
4.定期加注或更换润滑油，确保润滑系统的正常运行。
5.定期检查电源线路和控制设备，确保其安全可靠。
【KSB 水泵的常见故障及解决方法】1.故障：水泵无法启动解决方法：检查电源线路是否正常，控制设备是否故障，电机是否损坏。
2.故障：水泵流量不足解决方法：检查进口阀门是否打开，管道是否堵塞，水泵是否损坏。
3.故障：水泵噪音过大解决方法：检查轴承是否损坏，密封件是否磨损，泵体内是否有杂质。
4.故障：水泵泄漏解决方法：检查密封件是否损坏，泵体是否有破损。
【KSB 水泵的维修技巧和注意事项】1.维修水泵时，应先切断电源，确保安全。
2.在拆卸水泵时，应按照顺序进行，避免混乱导致零件丢失。
3.在装配水泵时，应注意零件的顺序和方向，确保正确安装。
KSB阀门说明书ksb阀门简介德国ksb一、公司简介世界领先的阀门，执行机构和控制系统供应商之一。
1994年ksb进入中国并且与上海电气集团成立了合资公司。
进入中国10多年来，ksb在中国已经拥有4家分公司，900多名员工，和全国30多个服务网点和代理机构。
ksb在中国一共有四个公司分支：上海凯士比泵有限公司ksb 香港公司ksb 大连阀业有限公司ksb阀业有限公司并且，ksb在中国上海，广州，北京和成都所设立的华东，南方，北方和西部这四大销售中心的全国整体销售网络已正式形成。
.如今在中国，ksb已成为产品范围最广、技术水平最高的泵制造商之一。
在电站，石油，化工，城市给排水和污水处理，炼油，楼宇，船用及大型农田水利建设等领域享有很高的声誉。
在中国上海苏州河治理工程, 北京第九水厂, 南水北调工程, 巴斯夫工程, 拜耳工程, 大同电厂, 秦山核电站, 上海浦东国际机场, 上海金茂大厦, 上海f1国际赛车场, 北京东方广场等各著名工程项目中都有我们ksb的业绩。
产品质量和服务质量在ksb管理模式的指导下不断提高，为国内外客户提供优质服务，促进我国经济发展与改革开放，是我们ksb在中国一贯追求的目标。
德国ksb主要产品有：截止阀、过滤器、球阀、闸阀、疏水阀、蝶阀等通用阀门。
产品广泛用于:食品化工、纺织、塑胶、电子、木业、锅炉、烟草、电厂、聚酯、塑胶行业、化工行业、造纸行业等工业管道、蒸汽安装。
阀件产品的选择性很大，可根据整个应用范围来决定设计、规格和材料。
valves 总建筑量: 36座楼宇总体面积: 6000 平米.厂房面积: 1550 平米凯士比可以提供最高安全性能的阀门，应用于高温、高压、强腐蚀、高负荷流体的甚至应用于最恶劣环境中的工业工程。
ksb集团全资建立上海凯士比阀业有限公司组装基地ksb集团全资建立大连阀业有限公司蝶阀生产基地二、典型案例1、凯士比第一时间为您提供最适宜的供水工程解决方案和措施。
ksb水泵中文技术手册一、前言水泵是一种将机械能转换为流体能量的装置，广泛应用于工业、农业、建筑等领域。
本技术手册将详细介绍KSB水泵的技术规格和使用方法，帮助用户更好地理解和操作KSB水泵。
二、产品概述KSB水泵是德国KSB集团生产的一款高效、可靠的水泵产品。
它采用先进的制造工艺和材料，具有出色的性能和耐用性。
KSB水泵广泛应用于供水、排水、循环、热水循环以及冷却系统等领域。
三、产品特点1. 高效节能：KSB水泵采用先进的水力设计和高效的电机，具有较高的效率和较低的能耗。
2. 稳定可靠：KSB水泵具备良好的稳定性和可靠性，长时间运行不易产生故障。
3. 多种型号：KSB水泵提供多种型号和规格，以满足不同用户的需求。
4. 方便维护：KSB水泵结构简单，维护方便，可以降低用户的维护成本。
四、产品规格1. 流量范围：KSB水泵的流量范围广泛，从小型家用水泵到大型工业水泵都有涵盖。
2. 扬程范围：KSB水泵的扬程范围适应各种不同的工程需求，从几米到数百米都可以满足。
3. 工作温度：KSB水泵可以在较低的温度和较高的温度下正常工作，适应各种环境要求。
4. 材料选择：KSB水泵的主要外壳材料通常采用铸铁、不锈钢等，以保证产品的质量和使用寿命。
五、使用方法1. 安装：在安装KSB水泵时，请根据产品说明书或者相关标准进行正确的安装，保证泵体稳固、连接牢固。
2. 启动：在启动前，检查电源供应是否正常，确保电机可以正常运转，然后逐步打开水泵的阀门。
3. 维护保养：定期检查水泵的密封件、轴承、润滑油等，保持水泵的良好状态，并及时更换磨损部件。
六、故障排除1. 水泵无法启动：检查电源是否正常供应，检查电机和电路是否有故障。
2. 流量减少或无法正常运行：检查出水管道是否有堵塞，是否有空气进入泵体。
3. 泵体发生漏水：检查密封件是否完好，是否需要更换。
七、注意事项1. 在操作水泵前，请先阅读本技术手册，并按照要求正确操作水泵。
阀门储存、操作、维护和使用说明概述阀门是用来关闭和开启管道中介质。
切断阀没有节流的功能。
该类阀门顺时针旋转手轮，直到完全将通道切断，阀门关闭。
逆时针旋转手轮，直到碰到阻挡，阀门打开。
对于电动装置阀门，在断电等紧急情况下，可以使用备用手轮打开和关闭阀门。
注意!截止阀在不超过10%开启状态连续节流会对阀瓣和阀座引起剧烈振动、噪音、磨损和损坏。
止回阀作为控制管道介质单向流动的元件，当介质顺流时由管线自身压力的作用开启阀门，当介质倒流时依靠阀瓣自身重量、弹簧力和介质回流的压力作用在阀瓣背部，使阀瓣与阀座形成密封，达到止回截流的目的。
警告！禁止用夹泵的方式对阀门进行泵验。
1.阀门的储存1.1发运准备阀门的包装应能防止阀门在运输过程和储存时不发生任何损坏。
并应注意以下几点：①闸阀：包装时，闸板应处于关闭状态。
②截止阀：包装时，阀瓣应处于关闭状态。
②止回阀：包装时，升降式止回阀、蝶形止回阀和对夹立式止回阀应将阀瓣有利于关闭状态摆放；旋启式止回阀和斜瓣式止回阀的阀瓣用丁字形木条顶住，丁字形木条一端撑紧在出口端孔内，以使阀瓣在运输过程中不会碰撞。
对于外接附件如阻尼缸、气缸等，应将附件可靠小心地完全固定。
1.11阀门法兰密封面/焊接坡口/螺纹端应涂合适的防护油脂（不锈钢材质除外），阀门两端应可靠地固接木质、木纤维或塑料端以防护连接端面和阀门内部。
对于闸阀和截止阀：齿轮箱或电动装置阀门包装时须小心地安全固定，以确保齿轮箱或电动装置不会损坏并不至于穿破木箱/板条箱。
1.12包装型式应在订单中明确规定，以便安全地运输至目的地和确保安装前的保存。
1.2吊运要求1.21包装完好的阀门板条箱：用叉车进行装卸。
木箱：在木箱的重心位置处设置装吊点进行装卸。
1.22已开箱的阀门①这些阀门的吊运要采取合适的手段和措施如应用货盘进行装卸，注意应避免加工面受到损坏。
②对大尺寸阀门，在吊运阀门时可用皮带或链条绕过阀体的颈部吊起，并应保持平衡以防止意外坠落或在吊运过程中松动。
0570.81-10安装运行指导安装拆解维护 安全指导漂板止回阀闸阀热电站截止阀，闸阀，止回阀阀门部2目录：1． 概述2． 安全性3． 运输和临时性存放4. 技术描述和相关文件5. 安装指导6. 运行调试7. 维护保养8. 故障排除1. 概述该运行维护手册用于ＫＳＢ生产的闸阀和漂板止回阀阀门描述见（４．１节）．ＫＳＢ所有阀门的研发和生产均严格基于ＤＩＮ／ＩＳＯ９００１质量保证体系。
正确的安装，维护和保养是保证阀门长时间无故障运行的重要前提。
如果该运行维护手册在安装调试前没有被完全理解，制造商将不承担由此引发的阀门技术问题和相关责任。
阀门的阀体上铸造的标志有制造标准ＤＩＮ／ＥＮ １９ （ＩＳＯ５２０９）；名义口径（ＤＮ），名义压力（ＰＮ），阀体材料，制造商和／或商标 ．如果需要，阀体上还可以标识流体流向，最大阀门工作温度和工作压力（ＢＡＲ）注 意 阀门必须严格按照本使用说明／ 合同文件中确定的条件或阀门样本中规定的参数条件操作运行，任何超过上述条件的工作环境均会引起阀门系统无法承受和过载现象。
对上述警告不加重视将可能导致人员伤亡或财产损失等严重后果，例如 ：-- 由于输送的介质外泄造成的伤害（冷态、热态，有毒或带压的介质等．．．）-- 错误操作或阀门结构的破坏。
该操作指导和运行维护说明手册版本用于标准设计的阀门使用，同时也适用于相关的各种情况中。
本操作说明在编写时没有将以下条件考虑在内：-- 现场在安装，运行和保养时可能出现的一些突发事件；-- 当地的一些安全操作规定。
我们理解这些都应该是用户负责并确保上述因素被充分考虑并告知所有安装调试人员。
对于执行机构驱动的阀门，关于执行机构的相关参数，安装维护说明包括执行机构的运行手册，在开始之前也必须仔细阅读。
注 意 阀门的操作必需要经过培训的，有经验的工人进行。
负责阀门运行，维护和安装的电厂员工必需对电厂系统和阀门系统的交互性和相互作用影响的关系非常熟悉。
一旦操作工对阀门发生误操作，可能会导致整个电厂系统发生严重故障，比如：-- 系统输送的介质外泄。
-- 电厂或设备的停机-- 对电厂或设备的效率产生不利影响，升高或降低系统的效率。
如果您有进一步的问题或万一阀门有损坏，请与我们ＫＳＢ的当地销售办事处联系。
对于所有合同后的问题以及对合同的补充，尤其是当涉及到订购配件，请尽可能详细地提供产品的型号，形式和／或产品系列号，并且如果有可能，请提供产品的制造年限。
阀门的相关规格描述 （运行数据） 都列在相关阀门的技术资料中，如（阀门样本，流量曲线表和耐磨材料性能对照表），详见第四部分。
当需要把阀门送回制造商，请参照第三部分。
２ ． 安全性该手册包含了阀门在运行和维护当中的一些基本的文字指导。
因此对于安装者和运行者，在安装和调试阀门前仔细阅读该手册是必须的，而且非常重要。
同时该手册必须被放在现场阀门安装部位的附近，便于随时方便地取阅。
仅仅了解和注意到本部分“安全性”的文字指导是不足够的，在手册中其他部分提到的与“安全性”相关的指导也应该得到足够的注意。
２．１ 安装指导中的安全性标志下面的安全性标志通常在本指导手册中被用于相关安全性文字说明前边，该段文字如果没有被注意和执行，可能会造成人身伤害的危险，在这种情况下使用以下一般性危险警告标志：根据德国工业标准 ＤＩＮ４８４４（安全性标志Ｗ９）或者是带电电压警告标志：根据德国工业标准 ＤＩＮ４８４４（安全性标志Ｗ８），下面的安全性标志通常在本指导手册中被用于相关安全性文字说明前边，该段文字如果没有被注意或执行，将会对阀门本身的操作产生危害或危险 注 意 一些直接带在阀门上的说明，如名义压力和口径等数据必须保持在容易 发现和识别的条件下。
3２．２ 合格的人员和培训电厂必须保证从事设备运行，维护，检查和安装的人员应该对于其从事的工作内容是完全合格的和适当的。
这些人员的职责，能力和权限必须通过厂里明确的规定和安排。
如果一些员工并不具备要求的产品知识和技能，则必须对他们提供完全相应的合适的技术培训和指导。
如果认为确实有必要，制造商或供应商可以根据用户的具体要求，提供这种培训和指导。
另外最终用户应当有责任确保这些培训的指导性内容可以完全被参加培训的人员理解和接受。
２．３ 不遵守安全指导可能造成的危害不遵守安全指导可能会导致操作时的人身伤害，同时也可能对周围环境和阀门本身产生危害和影响。
同时不遵守规程的操作也会使制造商不再对由于用户自身造成的阀门问题提供相应的保质期服务。
违背操作指导可能会导致以下后果，例如：-- 损害阀门设备的基本功能或电厂的其他设备；-- 影响对设备所需的正常维护和检修，甚至无法进行；-- 可能会对操作人员产生电气的，机械的或化学方面的危害；-- 由于危险介质的泄漏可能对周围环境造成的危害。
２．４ 安全操作意识本手册中包含的所有安全指导内容及原则，如涉及与使用国家的安全生产规定和用户电厂内部的操作规程和安全规程有不符之处，应必须严格按照本手册中的内容执行。
２．５ 对用户或操作者的安全指导任何阀门上过冷或过热的部位（如阀体或手轮），可能会对操作者产生危险的部分，用户必须加以隔离和保护，以防止可能造成的接触性伤害事故。
防止接触性伤害的，带可移动部件的防护装置（如，联轴器）不能在设备运行时移开。
一旦有危险介质（如易爆，有毒，热介质）泄漏（如在阀轴密封部分）该介质必须被马上排尽并妥善处理，以免对操作人和环境造成危害。
对电气方面产生的危险也应进行有效防护。
（详细规定，请参见ＶＤＥ）标准及当地有关供电，用电的相关安全规则。
２．６ 阀门维护保养，检查和安装工作中的安全指导用户有责任确保该设备的维护，检查和安装工作是选派了足够合适的合格的人员进行的，同时该人员对指导手册中的内容应该非常熟悉。
所有相关的工作只有在阀门本身不带压力，并完全冷却下来的情况下才能进行。
也就是说，在阀门阀体承压腔内的介质温度，必须小于在常压条件下介质的汽化点温度，否则打开阀门腔体检修是危险的。
所有与带执行机构的阀门相关的工作，只有在执行机构已被切断电源的条件下才能进行。
同时说明书中关于关闭电动头的程序也应当严格执行。
阀门表面一旦接触有害介质，其表面应当仔细清洁，防止污染。
一旦上述工作完成，所有同阀门安全防护相关的辅助装置必须马上重新安装到位，并启动防护。
在重新调试之前，请阅读并遵守本手册第六部分－调试部分的条款。
２．７ 未经授权确认的对设备的修改和 擅自替换制造备品备件ＫＳＢ作为制造商，绝对不能接受用户未经咨询制造商而对原来的设备擅自修改和更换。
选择原装生产的阀门备件和附件，是保证设备安全运行的重要条件。
制造商将不对由于用户擅自使用替代的或自制的备件保养阀门而对阀门造成的损坏承担任何责任。
２．８ 未经许可的操作方式为了确保阀门运行的安全性和稳定性，严格地按照本手册第一部分规定的相关技术参数是首要条件。
在任何情况下，ＫＳＢ阀门技术文件中规定的设计数据和参数都需要严格遵守，不能在超过条件的情况下使用。
３． 运输和临时性存放３．１ 阀门的运输阀门设备在交货时均已完成调试并可以直接操作使用。
注 意 在运输和存放过程中，阀门的阀板必须保证在整个过程中时刻处于关闭状态，阀门的连接端需要经过妥善保护和处理，以防止损坏阀座（如通过法兰保护盖或塑料保护带等）。
注 意 为了防止阀门损坏，不要将阀门手轮和电动执行机构作为起吊阀门的承重部件。
欲知阀门的详细重量，请参见与此相关的技术文件 （阀门样本 ，－－＞ ４．１节； 合同订单确认）．阀门到货后及开始安装之前，应该仔细检查阀门是否在运输过程中有损坏。
３．２ 临时性存放阀门必须按照以下方式存放，如果按照以下方式，则即使经过较长的时间，仍然可以保证阀门正常的运转。
-- 保证阀门阀板处于关闭状态（以确保阀门阀座不会损坏）．-- 采用合适的方式防止阀门部件受到污染，冻伤或腐蚀（如通过法兰）保护盖或塑料保护带等）４． 阀门型号及相关技术样本下页所列的阀门剖面图只是我们ＫＳＢ所设计的阀门的一些通用结构示例，如果需要知道特定的阀门剖面图及相关数据信息，请查询相应的阀门样本。
4４．１ 相关技术文件预览闸阀型号DN / 口径PN / 压力样本系列号AKD/AKDS80/80--250/20063/1007331.1AKG-A/AKGS-A 80/80--250/20063-1607338.1AKS/AKSS 250/250--500/40063-1607341.1ZTS50/50--500/450P 最大 = 600bar7451.1AKDS ZTSAKGS-AAKSS 4.1.1 阀门剖面图（闸阀）漂板止回阀型号DN/口径PN / 压力样本系列号AKK/AKKS 80/80--250/20063/1007371.1AKR/AKRS 80/80--250/20063-1607373.1ZRS50/50--500/450P 最大. = 600bar7278.1AKKS AKRSZRS4.1.2 阀门剖面图（漂板止回阀）54.2 阀门部件清单位号阀门部件名称100阀体131.2阀体接管139阀帽密封161阀盖166阀轭196固定压板198支撑片200阀杆210阀轴230接环323圆桶状滚柱轴承360楔型闸板367闸板支撑座368密封盘411.1垫片414闸盘止推板452填料压盖461填料密封500弹性压缩环501压紧垫圈514螺纹攻丝套环515阀座密封圈544攻丝内衬套545轴承衬套553内置顶楔562.1/562.3平行销钉563销子570阀板连杆632弹性垫片729中间法兰746阀板752闸板侧导轨900.1伞形螺钉902.1/902.2/902.3双头螺栓914.1内六角螺钉920.1/920.2/920.3/920.4/920.6六角螺母940键950.1弹簧帽961手轮4.3 阀门功能4.3.1 闸阀4. 3. 1. 1 压力自密封型闸阀这种闸阀主要由以下几部分组成，楔型闸板 （３６０）， 阀体 （１００）带司太立堆焊的阀座密封圈 （５１５）， 同时楔型阀板的密封面处也堆焊司太立合金 （３６０）， 自密封型阀帽 （１３９） 带填料密封 （４６１） 以及阀轭（１６６） 上面可带各种执行机构部件。
闸阀的关闭是通过内部的两块楔型闸板对中安装在闸板支撑座 （３６７）上． 两个闸板的内部支撑通过可替换的内置弹性顶楔 （５５３）支撑，通过销子（５６３）的作用，产生压力使其紧压在密封阀座（５１５）上。
闸板支撑座 （３６７） 通过螺钉紧固在阀轴上 （２００）． 两块楔型闸板（３６０）通过闸板紧固装置镶嵌在支撑座上 （３６７）上，防止闸板在支撑座内产生转动． 同时为了防止各关闭部件产生转动，闸板支撑座在阀体上带的闸板导轨 （７５２）上滑动，保证闸板的运动方向。
