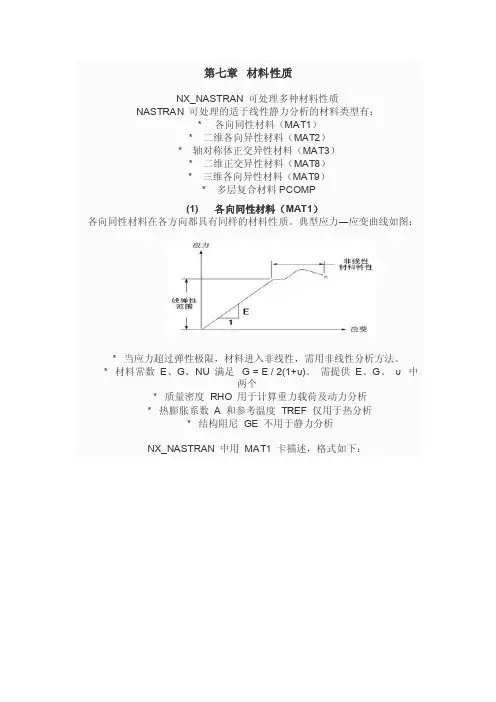

第七章材料性质NX_NASTRAN 可处理多种材料性质NASTRAN 可处理的适于线性静力分析的材料类型有：* 各向同性材料（MAT1）* 二维各向异性材料（MAT2）* 轴对称体正交异性材料（MAT3）* 二维正交异性材料（MAT8）* 三维各向异性材料（MAT9）* 多层复合材料PCOMP(1) 各向同性材料（MAT1）各向同性材料在各方向都具有同样的材料性质。
典型应力―应变曲线如图：* 当应力超过弹性极限，材料进入非线性，需用非线性分析方法。
* 材料常数E、G、NU 满足G = E / 2(1+υ)。
需提供E、G、υ中两个* 质量密度RHO 用于计算重力载荷及动力分析* 热膨胀系数A 和参考温度TREF 仅用于热分析* 结构阻尼GE 不用于静力分析NX_NASTRAN 中用MAT1 卡描述，格式如下：例子静力分析，采用低碳钢材料，性质为：E = 30.0E6 磅/英寸，μ= 0.3，质量密度ρ= 7.0E-4 磅-秒^2 / 英寸^4。
采用自由域格式为：MAT1，5，30.E6，，0.3，7.0E-4(2) 二维各向异性材料（MAT2）一般各向异性材料，平面应力—应变关系用（7-1）表示；横向剪应力—横向剪应变关系则由（7-2）定义。
NASTRAN 中，用MAT2 卡描述板（壳）单元各向异性材料性质。
格式为：(3) 轴对称体正交异性材料（MAT3）轴对称体正交异性材料的应力—应变关系：其中，(x,q,z) 为轴对称体横剖面坐标系；MAT3 仅适用于CTRIAX6 单元；为保证对称性，必须满足如下关系：MAT3 卡格式：(4) 二维正交异性材料（MAT8）二维正交异性材料：平面应力—应变关系（用于膜和弯曲）横向应力—横向应变关系（用于剪切）MAT8 卡只适用于板（壳）单元，格式如下：(5) 三维各向异性材料（MAT9）三维各向异性材料，应力—应变关系MAT9 卡格式如下：(6) 多层复合材料（PCOMP）对于多层复合材料，NASTRAN提供材料性质卡PCOMP，格式如下：。

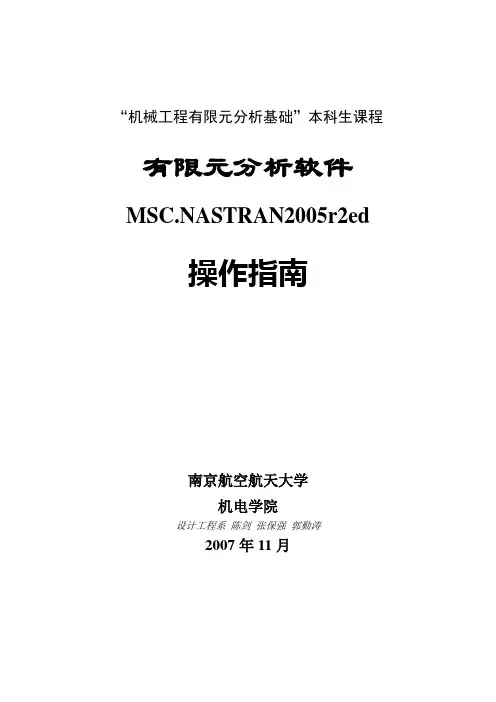

“机械工程有限元分析基础”本科生课程有限元分析软件MSC.NASTRAN2005r2ed操作指南南京航空航天大学机电学院设计工程系陈剑张保强郭勤涛2007年11月有限元结构静力与动态分析详细步骤南京航空航天大学机电学院设计工程系陈剑张保强郭勤涛一、分析目的有限元分析(FEA)是对物理现象（几何及载荷工况）的模拟，是对真实情况的数值近似。
通过划分单元，求解有限个数值来近似模拟真实环境的无限个未知量。
借助有限元分析软件进行结构静力与结构动力分析可以节省大量的时间。
通过本分析可以熟悉有限元软件patran与nastran的使用。
二、分析内容1、使用nastran进行一个悬臂梁的静力分析和动力分析2、使用nastran进行直齿圆柱齿轮的静力分析三、使用软件简单介绍MSC.Patran作为一个优秀的前后之处理器，具有高度的集成能力和良好的适用性：自动有限元建模: MSC.Patran的新产品中不断增加了很多更灵活更方便的智能化工具, 同时提供了自动网格及工业界最先进的映射网格划分功能, 使用户快速完成他们想做的工作。
同时也提供手动和其它有限元建模方法，一满足不同的需求。
分析的集成：MSC.Patran提供了众多的软件接口，将世界上大部分著名的不同类型分析软件和技术集于一体，为用户提供一个公共的环境。
这样可以使用户不必担心不同软件之间的兼容问题，在其它软件中建立的模型，在MSC.Patran 中仍然可以正常使用，非常灵活。
用户也能够根据多种类型的仿真结果对产品的整体设计给出正确的判断, 进行相应的改进，这就大大的提高了工作效率。
用户可自主开发新的功能：用户可将MSC.Patran作为自己的前后置处理器, 并利用其强大的PCL（Patran Command Language ）语言和编程函数库把自行开发的应用程序和功能及针对特殊要求开发的内容直接嵌入MSC.Patran的框架系统, 或单独使用或与其它系统联合使用。
