下载文档原格式
目㊀㊀次1㊀范围 (1)2㊀规范性引用文件 (1)3㊀术语和定义 (1)4㊀技术要求 (1)5㊀试验方法 (3)6㊀检验规则 (5)7㊀标志㊁包装㊁运输和储存 (7)附录A(规范性)㊀流动度试验方法 (8)附录B(规范性)㊀水泥浆自由泌水率和自由膨胀率试验方法 (9)附录C(规范性)㊀钢丝间泌水率试验方法 (11)附录D(规范性)㊀压力泌水率试验方法 (12)附录E(规范性)㊀充盈度试验方法 (14)Ⅰ公路工程预应力孔道压浆材料1㊀范围本文件规定了预应力孔道压浆材料的技术要求㊁试验方法㊁检验规则,以及标志㊁包装㊁运输和储存等要求㊂本文件适用于公路工程后张预应力结构孔道压力灌浆材料的生产㊁检验和使用㊂2㊀规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款㊂其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件㊂GB175㊀通用硅酸盐水泥GB/T176㊀水泥化学分析方法GB/T1346㊀水泥标准稠度用水量㊁凝结时间㊁安定性检验方法GB/T5224㊀预应力混凝土用钢绞线GB/T8077㊀混凝土外加剂匀质性试验方法GB/T17671㊀水泥胶砂强度检验方法(ISO法)GB/T18046㊀用于水泥㊁砂浆和混凝土中的粒化高炉矿渣粉GB/T23439㊀混凝土膨胀剂JC/T726㊀水泥胶砂试模3㊀术语和定义下列术语和定义适用于本文件㊂3.1预应力孔道压浆材料㊀grouting material for prestressed structure由硅酸盐类水泥㊁减水组分㊁膨胀组分㊁矿物掺合料以及功能性组分按一定比例混合,经专用设备干拌均匀制成,加水拌和后可直接用于后张预应力构件压浆施工的粉体材料㊂3.2预应力孔道压浆剂㊀grouting admixture for prestressed structure由减水组分㊁膨胀组分㊁矿物掺合料以及其他功能性组分等按一定比例干拌而成,用于后张预应力构件孔道压浆施工用的外加剂㊂4㊀技术要求4.1㊀匀质性预应力孔道压浆材料匀质性应符合表1的要求㊂当检测预应力孔道压浆剂时,其匀质性应以预应力孔道压浆剂与匹配的水泥混匀(按厂家推荐的比例)后混合物的匀质性检测结果表示㊂1表1㊀预应力孔道压浆材料匀质性要求序号项㊀㊀目性能指标1含水率(%)ɤ1.02氯离子含量(%)ɤ0.063细度(0.080mm方孔筛筛余量)(%)ɤ10.04.2㊀浆体性能预应力孔道压浆材料浆体的性能应符合表2的要求㊂表2㊀预应力孔道压浆材料浆体性能要求序号项㊀㊀目性能指标1凝结时间(h)初凝ȡ5终凝ɤ242流动度(s)初始ɤ17.0 30minɤ20.0 60minɤ25.03自由泌水率(%)3h0 24h04钢丝间泌水率(%)3h05压力泌水率(%)0.22MPaɤ1.0 0.36MPaɤ2.06自由膨胀率(%)3h0~1.0 24h0~2.0ε3h/ε24hɤ1.07限制膨胀率(%)水中7d0.03~0.108抗折强度(MPa)7dȡ6.0 28dȡ10.09抗压强度(MPa)7dȡ40.028dȡ50.0,且不低于预应力结构混凝土设计强度10充盈度合格㊀㊀注:ε3h㊁ε24h分别为3h㊁24h自由膨胀率㊂25㊀试验方法5.1㊀匀质性5.1.1㊀含水率按GB/T18046的规定进行㊂5.1.2㊀氯离子含量按GB/T176的规定进行㊂5.1.3㊀细度采用孔径为0.080mm的试验筛,按GB/T8077的规定进行㊂5.2㊀浆体性能5.2.1㊀试验条件试验温度应保持在20ħʃ2ħ,相对湿度应不低于50%㊂预应力孔道压浆材料㊁拌和水㊁试验仪器及用具等的温度应与室温相同㊂5.2.2㊀材料和配比材料和配比应满足下列要求:a)㊀拌和用水pH值应不小于5.0,不溶物含量不大于2000mg/L,可溶物含量不大于2000mg/L,氯离子含量不大于350mg/L,硫酸盐含量不大于600mg/L,碱含量(Na2O+0.658K2O)不大于1500mg/L;b)㊀预应力孔道压浆材料浆体水料比不大于0.28㊂5.2.3㊀浆体制备浆体的制备满足下列要求:a)㊀浆体制备宜采用预应力孔道压浆材料专用搅拌设备,线速度可调整范围为2.5m/s~20.0m/s;搅拌锅容积不宜小于4L,且宜配置桶盖;搅拌机应能搅拌均匀,搅拌过程中应能避免搅拌死角㊂b)㊀配制浆体时,压浆材料㊁拌和水按比例进行称量(质量比),称量允许偏差均为ʃ0.1%㊂c)㊀称取压浆材料3kg㊂搅拌前搅拌锅和搅拌叶先用湿布擦过,按水胶比将拌和用水加入搅拌锅,先低速搅拌,并缓慢加入压浆料,形成均匀的浆体后,高速搅拌不少于5min㊂低速搅拌时,搅拌叶片圆周切线速度不应低于2.5m/s,高速搅拌时,搅拌叶片圆周切线速度不应低于10.0m/s㊂d)㊀当采用预应力孔道压浆剂时,按厂家推荐比例称取材料,制备浆体按5.2.2与5.2.3a)~c)步骤进行㊂预应力孔道压浆剂匹配用的通用硅酸盐水泥除应满足GB175的规定外,其与预应力孔道压浆剂混合后还应满足表1匀质性的要求㊂5.2.4㊀凝结时间按5.2.1~5.2.3规定制备好浆体后,按GB/T1346中规定的凝结时间测试方法进行测试㊂5.2.5㊀流动度按附录A的规定进行㊂35.2.6㊀自由泌水率按附录B的规定进行㊂5.2.7㊀钢丝间泌水率按附录C的规定进行㊂5.2.8㊀压力泌水率按附录D的规定进行㊂5.2.9㊀自由膨胀率按附录B的规定进行㊂5.2.10㊀限制膨胀率按5.2.1~5.2.3规定制备好浆体后,按GB/T23439中限制膨胀率试验方法进行测试㊂5.2.11㊀抗压强度与抗折强度将制备好的压浆材料浆体倒入符合JC/T726要求的40mmˑ40mmˑ160mm的试模内,静置至浆体接近初凝,将其表面多余的浆体刮掉,立即将试模放入标准养护箱中,养护至24h后拆模㊂硬化后浆体试件脱模养护㊁抗折强度及抗压强度测试按GB/T17671规定的水泥胶砂强度试验方法进行㊂抗折强度与抗压强度计算按下列要求进行:a)㊀抗折强度按式(1)计算㊂R f=1.5F f㊃Lb3(1)㊀㊀式中:R f 抗折强度,单位为兆帕(MPa);F f 破坏荷载,单位为牛顿(N);L 支撑圆柱中心距,单位为毫米(mm);b 试件断面正方形的边长,单位为毫米(mm),取值为40㊂取3个试件抗折强度测定值的算术平均值,结果精确至0.1MPa㊂当3个强度值中有超过平均值ʃ10%的,应剔除后再平均,以平均值作为抗折强度试验结果㊂b)㊀抗压强度按式(2)计算:R c=F c A (2)㊀㊀式中:R c 抗压强度,单位为兆帕(MPa);F c 破坏荷载,单位为牛顿(N);A 受压面积,单位为平方毫米(mm2)㊂取6个抗压强度测定值的算术平均值,结果精确至0.1MPa㊂如果6个强度值中有1个值超过平均值ʃ10%的,应剔除后再以剩下的5个结果平均㊂如果5个值中再有超过平均值ʃ10%的,则以变异系数C v与95%保证率的代表值R c0.95双控表示计算结果㊂即当按式(3)计算的变异系数C v不大于15%时,R c0.95按式(4)计算,结果精确至0.1MPa㊂当变异系数C v大于15%时,则此组试件4无效㊂C v =S R c(3)㊀㊀式中:C v 变异系数;S 6个试件抗压强度的标准差;R c 6个试件抗压强度平均值,单位为兆帕(MPa)㊂R c0.95=R c -1.645S(4)㊀㊀式中:R c0.95 95%保证率的抗压强度代表值,单位为兆帕(MPa);R c 6个试件抗压强度平均值,单位为兆帕(MPa);S6个试件抗压强度的标准差㊂5.2.12㊀充盈度按附录E 的规定进行㊂6㊀检验规则6.1㊀检验分类6.1.1㊀预应力孔道压浆材料检验分为型式检验和出厂检验,检验项目应按表3的规定执行㊂表3㊀检验项目序号检验项目技术要求试验方法型式检验出厂检验1含水率表1序号1 5.1.1+-2氯离子含量表1序号2 5.1.2+-3细度表1序号3 5.1.3++45凝结时间初凝表2序号1 5.2.4++终凝表2序号1 5.2.4++678流动度初始表2序号2 5.2.5++30min 表2序号2 5.2.5+-60min 表2序号2 5.2.5++910自由泌水率3h表2序号3 5.2.6++24h 表2序号3 5.2.6++11钢丝间泌水率表2序号4 5.2.7++1213压力泌水率0.22MPa 表2序号5 5.2.8+-0.36MPa 表2序号5 5.2.8+-141516自由膨胀率3h表2序号6 5.2.9++24h 表2序号6 5.2.9++ε3h /ε24h表2序号65.2.9++5表3(续)序号检验项目技术要求试验方法型式检验出厂检验17限制膨胀率表2序号7 5.2.10+-1819抗折强度7d 表2序号8 5.2.11++28d 表2序号8 5.2.11+-2021抗压强度7d表2序号9 5.2.11++28d表2序号95.2.11+-22充盈度表2序号10 5.2.12+-㊀㊀注:+为检验项目;-为不检项目㊂6.1.2㊀有下列情况之一者,应进行型式检验:a)㊀新产品投产和老产品转产时;b)㊀正常生产时,每一年进行一次检验;c)㊀当原材料或生产工艺变化时;d)㊀产品连续停产3个月(含3个月)以上,恢复生产时;e)㊀出厂检验结果与上次型式检验结果有较大差异时;f )㊀国家质量监督机构提出进行型式检验的要求时㊂6.2㊀组批和抽样6.2.1㊀组批按下列要求进行组批:a)㊀预应力孔道压浆材料日产量超过200t 时,以200t 为一批,余下不足200t 的为一批;日产量不足200t 时,以日产量为一批;b)㊀预应力孔道压浆剂日产量超过20t 时,以20t 为一批,余下不足20t 的为一批;日产量不足20t 时,以日产量为一批㊂6.2.2㊀取样及留样按下列要求取样及留样:a)㊀随机从不少于10袋预应力孔道压浆材料中抽取样品;b)㊀每一批预应力孔道压浆材料取样量不应少于25.0kg(预应力孔道压浆剂取样量应不少于50kg 水泥所需的数量);c)㊀取得的试样应充分混合均匀,分为两等份,一份应按表3的规定进行试验,另一份密封,置于干燥通风,避免日照的环境中保存3个月,以备有疑问时交供需双方认可的检验机构进行复验和仲裁㊂6.3㊀判定规则出厂检验和型式检验的所有检验项目若全部合格则判定为该批次产品合格;若有指标不符合要求,允许在该检验批样品中加倍抽样进行复检㊂复检合格的,判该批产品合格;复检仍不合格的,则判该批产品不合格㊂67㊀标志㊁包装㊁运输和储存7.1㊀标志和包装7.1.1㊀预应力孔道压浆材料应采用有塑料袋衬里的编织袋㊁纸袋或密封罐包装㊂7.1.2㊀预应力孔道压浆材料包装容器上均应在明显位置注明产品名称㊁型号㊁净重㊁生产厂家㊁生产日期㊁保质期㊁出厂编号㊁标准代号㊂7.1.3㊀预应力孔道压浆材料产品出厂时,生产厂应提供批量检验报告㊁产品说明书及合格证㊂7.2㊀运输产品搬运时应轻拿轻放,防止破损,运输时应避免雨雪㊁暴晒,应保持包装完好无损㊂7.3㊀储存预应力孔道压浆材料应储存于干燥通风的库房中,避免受潮结块㊂7附㊀录㊀A(规范性)流动度试验方法A.1㊀试验仪器A.1.1㊀流动锥尺寸应符合图A.1㊂流动锥的校准要求:1725mLʃ5mL水流出的时间应为8.0sʃ0.2s㊂㊀㊀标引序号说明:1 点测规;2 浆体水平面㊂图A.1㊀流动锥示意图A.1.2㊀秒表,分度值为0.01s㊂A.2㊀试验步骤与结果取值A.2.1㊀先将流动锥调整放平,关上底口活门,将按5.2.1~5.2.3规定搅拌均匀的压浆材料浆体注入流动锥内,直至浆体液面触及点测规下端㊂开启活门,使浆体自由流出,记录浆体全部流出(流动锥中浆体液面下降至漏斗出口,流动锥出口开始透光)时间㊂连续测定2次,取其算术平均值(精确至0.1s)作为初始流动度㊂A.2.2㊀初始流动度测试完毕,将所有浆体转入搅拌锅,静置(静置时应将搅拌锅覆盖,避免水分散失)至30min(从加水搅拌时开始计算),然后以不低于10m/s的转速搅拌2min,测试其30min流动度㊂连续测定2次,取其算术平均值(精确至0.1s)作为30min流动度㊂A.2.3㊀初始或30min流动度测试完毕,将所有浆体转入搅拌锅,静置(静置时应将搅拌锅覆盖,避免水分散失)至60min(从加水搅拌时开始计算),以不低于10m/s的转速搅拌2min,测试其60min流动度㊂连续测定2次,取其算术平均值(精确至0.1s)作为60min流动度㊂8附㊀录㊀B(规范性)水泥浆自由泌水率和自由膨胀率试验方法B.1㊀试验仪器自由泌水率与24h自由膨胀率两部分测试结合进行,试验装置的结构见图B.1㊂采用1000mL量筒,或采用直径为60mm㊁高为500mm㊁筒壁有刻度(分度值为1mm)㊁底部密封的透明有机玻璃管,并配备密封盖㊂㊀㊀标引序号说明:1 水面;2 膨胀后的浆体面;3 最初灌满的浆体面㊂图B.1㊀自由泌水率和自由膨胀率试验示意图B.2㊀试验步骤将容器放置在水平面上,并保持与水平面垂直,往容器中灌入按5.2.1~5.2.3规定制备的浆体约800mLʃ10mL,静置1min后,读取并记录初始高度a1,然后盖严㊂放置3h和24h后分别测其离析水面高度a2和浆体膨胀面高度a3㊂a1㊁a2㊁a3的读数精确至0.2mm㊂B.3㊀结果计算B.3.1㊀自由泌水率计算按式(B.1)分别计算3h㊁24h自由泌水率㊂B f,i=a2-a3a1ˑ100% (B.1)㊀㊀式中:B f,i i小时自由泌水率;a1 初始水泥浆高度,单位为毫米(mm);a2 泌水面高度,单位为毫米(mm);9a3 膨胀面高度,单位为毫米(mm)㊂B.3.2㊀自由膨胀率计算按式(B.2)分别计算3h㊁24h自由膨胀率㊂εf,i=a3-a1a1ˑ100% (B.2)㊀㊀式中:εf,i i小时自由膨胀率;a1 初始水泥浆高度,单位为毫米(mm);a3 膨胀面高度,单位为毫米(mm)㊂B.4㊀试验结果取值同一时段,自由泌水率或自由膨胀率均应取2个平行试验数据的算术平均值(精确至0.1%),作为该时段的测试结果㊂01附㊀录㊀C(规范性)钢丝间泌水率试验方法C.1㊀试验仪器C.1.1㊀钢丝间泌水筒的结构见图C.1:内径100mm㊁高160mm,最小刻度值10mL㊂C.1.2㊀预应力钢绞线:符合GB /T 5224要求,公称直径为15.20mm,抗拉强度为1860MPa 的七根钢丝捻制的标准型钢绞线㊂钢绞线长度以比试验用量筒高度长10mm ~30mm 为准㊂钢绞线使用前用丙酮擦洗,清除表面污垢㊂C.1.3㊀玻璃量筒:容积10mL㊁分度值0.2mL㊂㊀㊀标引序号说明:1 预应力钢绞线;2 静置一段时间后的泌水;3 压浆材料浆体㊂图C.1㊀钢丝间泌水率试验示意图C.2㊀试验步骤C.2.1㊀将按5.2.1~5.2.3规定制备的压浆材料浆体静置10min,待浆体中因搅拌引入的大气泡消失后缓慢注入钢丝间泌水筒,注入浆体体积约为800mL,并记录其准确体积V 0,精确至0.2mL㊂C.2.2㊀在中心位置插入钢绞线至钢丝间泌水筒底部㊂C.2.3㊀静置3h 后用吸管吸出浆体表面泌出的水,移入10mL 的量筒内,测量泌水量,精确至0.2mL㊂C.3㊀试验结果计算与取值C.3.1㊀钢丝间泌水率按式(C.1)计算㊂M sj =V 1V 0ˑ100% (C .1)㊀㊀式中:M sj 钢丝间泌水率;V 1 压浆材料浆体上部泌水的体积,单位为毫升(mL);V 0 测试前压浆材料浆体的体积,单位为毫升(mL)㊂C.3.2㊀应取2个平行试验数据的算术平均值(精确至0.1%),作为钢丝间泌水率的测试结果㊂11附㊀录㊀D(规范性)压力泌水率试验方法D.1㊀试验仪器D.1.1㊀压力泌水容器的结构见图D.1㊂㊀㊀标引序号说明:1 压缩空气进口;㊀㊀㊀㊀㊀㊀㊀㊀㊀5 橡胶密封圈;2 压滤容器;6 泌水;3 浆体;7 球阀;4 泌水管(覆盖3层325目滤网);8 集水容器㊂图D.1㊀压力泌水容器示意图D.1.2㊀压滤容器为内径40mm㊁内容积约250mL㊁外有刻度(200mL刻度)的有机玻璃圆筒㊂两端分别带有压缩空气快速接头和带筒状滤网的泌水出水接管的端盖,端盖与筒体螺纹连接㊂D.1.3㊀泌水管为外径20mm㊁长度约240mm的硬质塑料管(确保泌水管上口高于浆体液面),底端球阀封闭㊂在泌水管中部设置40mm宽泌水带,泌水带采用3层325目不锈钢滤网,且滤网应用泌水管紧密结合,避免漏浆㊂D.1.4㊀集水容器的量筒容积10mL,分度值0.2mL㊂D.1.5㊀能提供最大压力不低于0.80MPa的压缩空气气瓶㊂配置最大读数不小于1.0MPa,最小刻度值0.02MPa的压力表㊂D.2㊀试验步骤D.2.1㊀将装好滤网的泌水管插入密封座孔内,再将压滤容器与密封座旋紧㊂D.2.2㊀将按5.2.1~5.2.3规定搅拌好的浆体倒入已装配齐全的压滤容器内(自加水开始的7min内完成),倒入的浆体体积为200mL,为浆体测试前的体积㊂D.2.3㊀安装并旋紧上端密封盖,垂直放置在支架上,静置10min,上端连接压缩空气,开启压缩空气21阀,迅速加压至试验压力㊂D.2.4㊀保持试验压力5min后,关闭压缩空气阀,打开球阀阀门,利用余压使下部泌水管中的泌水全部流出,记录泌水体积,精确至0.1mL㊂D.3㊀试验结果计算与取值D.3.1㊀压力泌水率计算压力泌水率按式(D.1)计算㊂M yl=V1V0ˑ100% (D.1)㊀㊀式中:M yl 压力泌水率;V0 测试前浆体的体积,单位为毫升(mL)㊂V1 集水容器收集的泌水体积,单位为毫升(mL)㊂D.3.2㊀试验结果取值应取2个平行试验数据的算术平均值(精确至0.1%),作为压力泌水率的测试结果㊂31附㊀录㊀E(规范性)充盈度试验方法E.1㊀试验器具充盈度测试仪的结构见图E.1㊂内径为40mm的透明有机玻璃管,两端的直管夹角为120ʎ,每部分长度为500mm,两部分通过黏结剂密封黏结㊂图E.1㊀充盈度测试仪示意图E.2㊀试验步骤将按5.2.1~5.2.3规定制备好的压浆材料浆体静置5min后,通过漏斗灌入固定好的圆管两端水平的2根充盈度测试仪中㊂充完浆体后,用塑料薄膜密封圆管的两端,在20ħʃ2ħ条件下静置1h,观测充盈度测试仪管内部情况㊂E.3㊀试验结果判定E.3.1㊀2根充盈度测试仪的浆体中均没有直径大于3mm的气囊或水囊,在管道的两端没有泡沫层或泌水层,则判定充盈度合格㊂E.3.2㊀如果管内存在厚度超过1mm的泡沫层,或者存在直径大于3mm的气囊(或水囊),或者存在体积大于1mL的泌水,则判定充盈度不合格㊂E.3.3㊀当2根充盈度管中有1根充盈度不合格,应重新进行复测,复测仍有1根不合格者,判定为充盈度不合格㊂41。
压浆剂试验仪器操作规程执行检验依据：JTG/TF50-2011《公路桥涵施工技术规范》标准TB/T3192-2008《铁路后张预应力混凝土梁管道压浆》技术条件孔道压浆技术指标：,适用于流出进间不大于35s的压浆料。
接收容器:最小容量为2000ml最小读数应不大于流动锥的校准；1725±5mL 水流出的时间为;8±流动锥几何尺寸：上口径178mm,下口径13mm,装料容积；1725±5mL一、压浆剂压力泌水试验气瓶，外测压力表最小分度值不应大于 MPa，级别为级。
1.一个包含２块压力表的CO22.压力泌水容器为圆柱型不锈钢压力容器，需要进行压力实验，在 MPa压力下不会破裂。
其尺寸如图所示。
图压力泌水容器示意图的量筒。
试验程序1. 根据的要求搅拌制备浆体。
2. 将搅拌好的浆体在自加水开始的7 min内倒入容积为400 mL的圆形过滤漏斗中，倒入的浆体体积为200 mL。
二、压浆剂充盈度试验1.试验仪器充盈度试验仪器如图所示，内径为40mm的透明有机玻璃管，两端的直管夹角为120°，每部分长度为，两部分通过粘结剂密封粘结。
将有机玻璃管固定在固定架上。
2.充盈度试验仪试验方法按规定的方法拌制好浆体后，静置1min，通过流动锥将浆体灌入固定在固定架上的充盈度管中。
充完浆体后，用塑料薄膜封闭圆管的两端。
在20℃±3℃的条件下放置7d，观察管内部是否有直径大于3mm的气囊，或者是否存在水囊或水蒸气，在管道的两端是否有泡沫层。
图充盈度管充盈度试验仪充盈度判定：如果存在厚度超过1mm的泡沫层，或者存在直径大于3mm 的气囊，或者存在体积大于1mL的水，则判定充盈度指标不合格。
三、执行检验依据：JTG/T F50-2011《公路桥涵施工技术规范》)标准TB/T3192-2008《铁路后张预应力混凝土梁管道压浆技术条件试验容器如图，用有机玻璃制成，带有密封盖，高120mm，置放于水平1．最初填灌的水泥浆面；2.水面；3.膨胀后的水泥浆面。

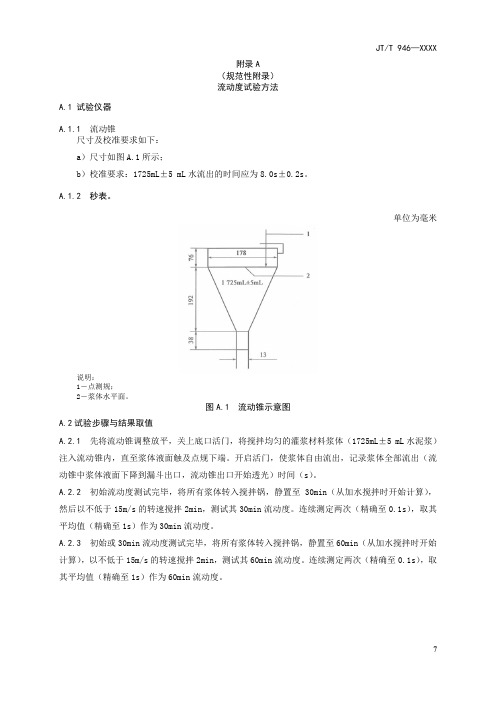

附录A 灌浆料流动度检测方法（TB/T 3192—2008）A.1 试验仪器漏斗：上端内径178mm，下端内径13mm，流出管长38mm，内容量为1725ml；漏斗形状及尺寸见图A.1。
秒表：精确至0.1s。
图A.1 流动锥示意图A.2 试验方法漏斗垂直支撑稳定后，用水冲洗漏斗内壁。
将水泥基灌浆材料充分拌合后，倒入漏斗内，先让适量灌浆料从流出管流出，然后用手指堵住流出管口，再向漏斗内注入砂浆，直至规定（1725ml）为止。
放开手指，水泥砂浆流出的同时开始计时，直至连续流出的水泥砂浆完全流出瞬间计时，读出该瞬间的时间，精确至0.1s，即为流动度。
A.3 结果整理同一配合比的水泥基灌浆材料平行试验3次，取其算数平均值即为最后结果。
附录B 灌浆料充盈度检测方法（TB/T 3192—2008）B.1 试验仪器试验仪器如图B.1所示，内径为40mm的透明有机玻璃管，两端的直管夹角为120°，每部分长度为0.5m，两部分通过粘结剂密封粘结，将有机玻璃管固定在固定架上。
图B.1 充盈度试验仪B.2 试验方法按规定的方法拌制好浆体后，静置1min，通过流动锥将浆体灌入固定在固定架上的充盈度管中。
充完浆体后，用塑料薄膜封闭圆管的两端。
在20℃±3℃的条件下放置7d，观察管内部是否有直径大于3mm的气囊，或者是否存在水囊或水蒸气，在管道的两端是否有泡沫层。
B.3 结果整理充盈度判定：如果存在厚度超过1mm 的泡沫层，或者存在直径大于3mm的气囊，或者存在体积大于1mL 的水，则判定充盈度指标不合格。
附录C 自由泌水率及24h自由膨胀试验（TB/T 3192—2008）C.1 容器试验容器如图C.1，容器采用1000mL的量筒，或者采用直径为60mm、高为500mm 的底部封闭的透明玻璃管。
1——最初填灌的浆体表面；2——水面；3——膨胀后的浆体表面。
图C.1 自由泌水率和自由膨胀率试验C.2 试验方法将搅拌均匀的浆体缓慢注入试验容器中，装入浆体体积800mL±10mL。
附录A（规范性）浆液离析率试验A.1适用范围本方法用于评价浆液的离析率。
A.2仪器设备A.2.1沉积率仪：容积5L；如图A.1所示。
A.2.2流锥仪：其装置如图 A.2所示；其校准应符合1725ml±5ml的水流出时间为8.0s±0.2s。
A.2.3秒表：精度0.1秒。
说明：1——限位溢浆孔，直径 20mm；2——上半部浆体；3——中间放浆孔，直径 20mm；4——下半部浆体；5——容量筒，容积 2L；6——浆体；7——盖子。
图 A.1 沉积率仪单位为毫米说明：1——点测规；2——浆体表面；3——不锈钢制容器（壁厚 3mm）；4——流出口（内径 13mm）。
图 A.2 流锥仪A.3 试验方法A.3.1取不少于5L的浆液，装入沉积率仪，待限位溢浆孔排除多余浆液后，封闭溢浆孔。
静置1小时后。
开启筒中部的流出孔阀门，分离出上半部浆体。
A.3.2将流锥仪调整放平，关上底口活门，将上半部浆体倾入流锥仪内，直至浆液表面触及点测规下端；打开活门，让浆液自由流出，记录浆液全部流完的时间T1 ，精确至0.1秒。
A.3.3清洗并擦干流锥仪，按A.3.2的步骤对下半部浆体进行试验，记录浆液全部流完的时间T2 ，精确至0.1秒。
A.4结果处理应按式（A.1）进行计算浆液离析率= T1 /T2×100% (A.1)式中：T——上半部浆液全部流完的时间，s；1T——下半部浆液全部流完的时间，s。
2附录B（规范性附录） 竖向膨胀率试验B.1适用范围本方法用于测定浆液的竖向膨胀量。
B.2仪器设备B.2.1竖向膨胀率测定仪，如图B.1所示，由以下部分组成：a.圆柱体试模：φ 100mm，高 100mm 圆柱体金属试模；b.数显百分表：量程不小于 10mm ，精度 0.01mm ，可采用机电百分表自动采集数据，并利用 Excel 软件绘出竖向膨胀值与时间曲线；c.百分比支架：用于安装百分表的支架。
B.2.2玻璃板：能覆盖φ 100mm，高100mm 圆柱体试模的玻璃板。
水泥基灌浆材料试验规定水泥基灌浆材料是由水泥、集料（或不含集料）、外加剂和矿物掺合料等原材料，经工业化生产的具有合理级配的干混料。
加水拌合均匀后具有可灌注的流动性、微膨胀、高的早期和后期强度、不泌水等性能。
用时只需加水搅拌便可成为均匀、稠度适宜、能满足施工要求的具有自流平性的高强无收缩灌浆料。
水泥基灌浆材料分为Ⅰ类、Ⅱ类、Ⅲ类和Ⅳ类。
Ⅰ类、Ⅱ类和Ⅲ类的最大集料粒径为≤ 4.75mm，包括水泥净浆；Ⅳ类的最大集料粒径为＞ 4.75mm 且≤16mm。
适用范围：地脚螺栓锚固、设备基础或钢结构柱脚底板的灌浆、混凝土结构加固改造及后张预应力混凝土结构孔道灌浆。
一、建筑工程的后张预应力混凝土结构孔道灌浆用水泥净浆（不含骨料）的检测规定优先执行强制性标准《混凝土结构工程施工质量验收规范》（ GB50204-2015）中 6.5 节的规定。
（一）材料检测1、3h 自由泌水率宜为 0%，且不应大于 1%，泌水应在 24h 内全部被水泥浆吸收；2、水泥浆中氯离子含量不应超过水泥重量的0.06%；3、当采用普通灌浆工艺时， 24h 自由膨胀率不应大于 6%；当采用真空灌浆工艺时， 24h 自由膨胀率不应大于 3%。
检测频次：同一配合比检查一次。
（二）施工过程检测试件抗压强度检验应符合下列规定：1、组批原则：每工作班留置一组试件；2、试件尺寸及每组试件数量：70.7mm 的立方体试件， 6 个；3、试件养护方式和龄期：标准养护28d；4、强度计算：试件抗压强度应取 6 个试件的平均值；当一组试件中抗压强度最大值或最小值与平均值相差超过 20%时，应取中间 4 个试件强度的平均值。
5、结果评定：现场留置的灌浆用水泥浆试件的抗压强度不应低于30MPa。
二、含或不含粗骨料的水泥基灌浆材料的检测规定可以执行推荐标准《水泥基灌浆材料应用技术规范》（ GB/T 50488-2008）。
1、原材料的进场检测每200t 为一个取样单位，不足200t 也按一批论。
附录A（规范性）灌浆料浆体性能试验条件A.1试验环境a）常温产品试验温度和湿度应符合GB/T17671的要求。
b）低负温产品应在表1规定的试验环境下开展试验。
c）低负温产品宜配置符合表1试验环境的低负温试验室。
d）低负温产品开展试验时，试验仪器与低负温产品应至少在低负温条件下放置24h o低负温产品试验用拌和用水温度应在2℃土2℃范围，成型前试验模具应放置在标准试验温度下。
e）低负温产品浆体的流动度及竖向膨胀率试验全过程均应在规定的低负温试验环境下进行。
f）低负温产品浆体的强度试验应在规定的低负温试验环境下完成搅拌及成型，成型后根据5.4节表3的养护龄期及养护温度要求进行养护。
g）低负温产品浆体的泌水率、压力泌水率、钢丝间泌水率、充盈度、含气量及电通量试验应在规定的低负温试验环境下完成搅拌及成型，成型后立即移入试验温度和湿度符合GB/T17671要求的环境下进行试验。
A.2试验水料比常温I型预应力孔道灌浆料产品浆体水料比宜为0.24〜0.28,常温II型预应力孔道灌浆料产品浆体水料比宜为0.28〜0.32,低负温预应力孔道灌浆料产品浆体水料比宜为0.26〜0.32,并宜采用生产厂家推荐水料比。
A.3试验仪器及浆体搅拌a）搅拌机的转速不应低于1000r∕min,搅拌叶的形状应与转速相匹配。
叶片线速度宜在IOmzS 〜20m∕s范围内，宜选用符合标准JT/T1466要求的试验用制浆设备。
b）称取预应力孔道灌浆料按3kg,按水料比将拌和用水加入搅拌锅，先低速搅拌，并缓慢加入预应力孔灌浆料，低速搅拌均匀后高速搅拌不低于5mi∏o高速搅拌不应低于15m∕s o附录B（规范性）浆体流动度试验8.1试验仪器a）浆体流动度试验用流动锥见图1,以流锥时间来表征浆体的流动度。
b）浆体流动度试验流动锥的校准：1725m1±5m1水流出的时间应为8.0s±0.2s08.2试验步骤a）测定时，先对浆体流动度试验漏斗进行校准，将漏斗调整放平，关上底口活门，将搅拌均匀的浆体倾入漏斗内，直至表面触及点测规下端（1725m1±5mD0打开活门，让浆体自由流出，记录浆体全部流完（出现第一个流动断点）的时间（s）,即流锥时间，连续测定两次，求其平均值作为浆体流动度，测试初始、30min或60min后的浆体流动度。
水泥浆自由泌水率和自由膨胀率试验水泥浆自由泌水率和自由膨胀率试验，说起来可能有些人一听就觉得头疼，眼睛一翻就想“又是这玩意儿。
”水泥浆自由泌水率和自由膨胀率的测试，看似专业，实际上与咱们生活中的很多常见现象差不多。
你想，水泥浆就像是大自然给我们的一道调料包，把它与水混合后，水泥浆就开始慢慢地变得浓稠。
试验的目的是研究水泥浆这种“粘稠汤”里边的水到底能不能跑掉，能跑多远，跑得有多快。
你看，这“自由泌水率”，就是在水泥浆静置的情况下，看看有多少水分会悄悄溜走，变成水珠，离开水泥浆的“怀抱”。
就好比你做了一锅牛肉汤，放一晚上，第二天早上，你发现汤里水分多了，原来是汤表面上的水分悄悄蒸发或者渗透出来了，剩下的就是那一层浓浓的肉香。
对于水泥浆来说，这个自由泌水率测试就是要了解它的“汤”里，水会跑掉多少。
换句话说，水泥浆中的水分流失得快不快，甚至能不能保持原本的结构，咱得了解清楚。
至于自由膨胀率嘛，这玩意儿其实就像是你把一个热气球塞进冰箱里，冷气一吹，气球缩水；而如果把气球拿出来，气球就膨胀得跟个大白馒头似的，像是充满了“自信”。
水泥浆的膨胀率也差不多，就是看水泥和水一混合，温度变化后，它会膨胀多少，甚至膨胀到什么程度。
要是膨胀得太厉害，水泥浆可能就会出现裂缝，或者在实际使用中变得不稳定。
所以，这两项试验其实是让我们了解水泥浆的状态，避免以后出现工程上“膨胀过头”或者“水分流失太多”的麻烦。
好了，接下来咱们说说怎么做这个实验。
其实挺简单的，你先准备好水泥浆，把它搅拌均匀。
然后拿一个特别漂亮的容器，或许是那种专门测试的设备，放进去，然后静静地等，观察里面的变化。
自由泌水率一般会用那种看得见水的试管，清清楚楚的，你就能看到水分是怎么一点点跑掉的，就像是糖水里的糖，最后会剩下浓浓的糖浆。
至于自由膨胀率，你可以在水泥浆上面放上一点小小的标尺，静静地等它膨胀，你看着它就像在看一个气球慢慢鼓起来，不禁会心一笑。
不过，这两项试验也不是“无聊”的，它们背后的意义可大了。
