注塑模具开发流程2

手机壳注塑模具设计流程Last revised by LE LE in 2021Pro/E手机壳注塑模具设计流程||2010年01月18日|[字体：]|关键词：在手机外壳的注射模具设计中，经过认真调研和方案论证，确定了具体设计方案，在产品造型上有较强的创新意识，深入钻研每个重要环节，对产品的可行性和工艺进行了详细分析。

采用Pro/E＋EMX建立模型并进行模型的受力分析，模拟模型在现实情况下的使用情况，并得出模型检验结果，以认真负责的工作态度出色的完成了整个注塑模设计的全过程，具备了设计人员应有的基本素质和能力。

一．调研报告1．手机壳的造型结构发展状况移动电话的普及速度大大超越了专家的预测与想象。

它已从最初的模拟系统发展到目前的数字系统。

在此期间，移动电话的功能越来越丰富，体积越来越小，造型越来越美观，充分体现了技术与艺术结合。

除了最基本的实用功能外，移动电话还要考虑美观和舒适，在设计上必须充分考虑使用对象、使用场合、功能要求、人机工效学等因素。

2．材料确定PC／ABS合金在汽车、机械、家电、计算机、通讯器材、办公设备等方面获得了广泛应用，如移动电话的机壳、手提式电脑的外壳、以及汽车仪表盘〔板)等。

资料显示：PC/ABS已广泛应用于制造手机外壳。

3．薄壳制品与模具设计薄壳制品成型时模具设计是至关重要的一步。

成型薄壳制品时需要特别设计的薄壳件专用模具。

与常规制品的标准化模具相比，薄壳制品模具从模具结构、浇注系统、冷却系统、排气系统、脱模系统都发生了重大变化，成本也增加了30％---40％4．塑件选择据调查，东亚尤其是中国的用户对于翻盖手机却相当青睐，在中国市场销售的全部手机中，翻盖手机的数量超过了一半。

国产手机厂商了解本土消费者的心理，摒弃欧美崇尚的直板机而主推折叠机，开发出符合东方人审美趣味的机型，款式漂亮，内容丰富，得到了广大消费者的喜爱。

针对以上情况，选用翻盖式手机壳注塑模设计。

二、产品工艺分析1．产品造型设计塑件的选择：女性翻盖手机本人负责的部分是翻盖部分，翻盖部分的特点是上盖采用复杂曲面设计，上下盖的分型面都比较复杂，而且下盖需要侧向抽芯。

注塑模具的标准开发流程是怎样的？一、绘制模具图在画模具总装图之前，应绘制工序图，并要符合制件图和工艺资料的要求。

由下道工序保证的尺寸，应在图上标写注明”工艺尺寸”字样。

如果成型后除了修理毛刺之外，再不进行其他机械加工，那么工序图就与制件图完全相同。

在工序图下面最好标出制件编号、名称、材料、材料收缩率、绘图比例等。

通常就把工序图画在模具总装图上。

绘制总装图尽量采用1：1的比例，先由型腔开始绘制，主视图与其它视图同时画出。

模具总装图应包括以下内容：模具成型部分结构浇注系统、排气系统的结构形式。

分型面及分模取件方式。

外形结构及所有连接件，定位、导向件的位置。

标注型腔高度尺寸（不强求，根据需要）及模具总体尺寸。

辅助工具（取件卸模工具，校正工具等）。

按顺序将全部零件序号编出，并且填写明细表。

标注技术要求和使用说明。

模具总装图的技术要求内容：对于模具某些系统的性能要求。

例如对顶出系统、滑块抽芯结构的装配要求。

对模具装配工艺的要求。

例如模具装配后分型面的贴合面的贴合间隙应不大于0.05mm模具上、下面的平行度要求，并指出由装配决定的尺寸和对该尺寸的要求。

模具使用，装拆方法。

防氧化处理、模具编号、刻字、标记、油封、保管等要求。

有关试模及检验方面的要求。

由模具总装图拆画零件图的顺序应为：先内后外，先复杂后简单，先成型零件，后结构零件。

要求如下：图形要求一定要按比例画，允许放大或缩小。

视图选择合理，投影正确，布置得当。

为了使加工专利号易看懂、便于装配，图形尽可能与总装图一致，图形要清晰。

标注尺寸要求统一、集中、有序、完整标注尺寸的顺序为：先标主要零件尺寸和出模斜度，再标注配合尺寸，然后标注全部尺寸。

在非主要零件图上先标注配合尺寸，后标注全部尺寸。

表面粗糙度把应用最多的一种粗糙度标于图纸右上角，如标注”其余3.2。

”其它粗糙度符号在零件各表面分别标出。

其它内容例如零件名称、模具图号、材料牌号、热处理和硬度要求，表面处理、图形比例、自由尺寸的加工精度、技术说明等都要正确填写。

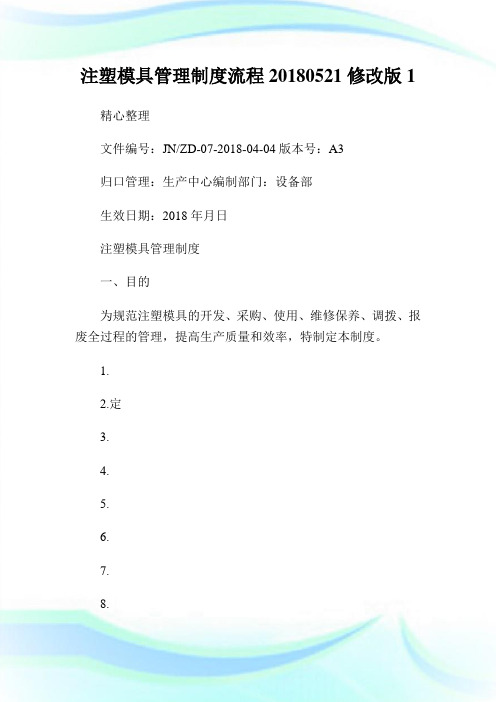

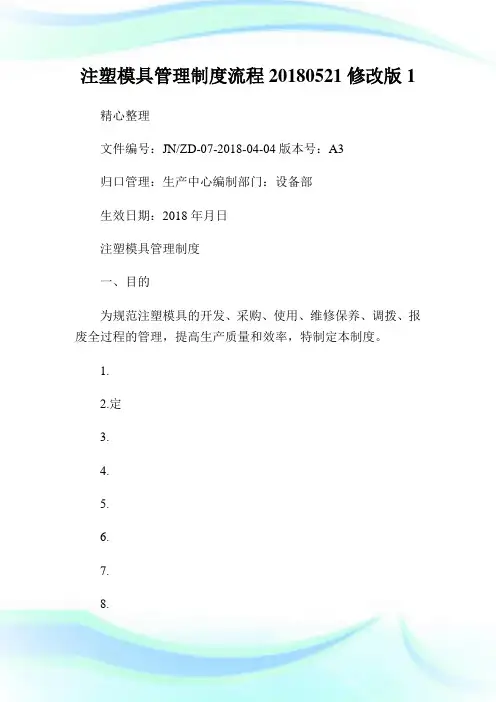

注塑模具管理制度流程20180521修改版1 精心整理文件编号：JN/ZD-07-2018-04-04版本号：A3归口管理：生产中心编制部门：设备部生效日期：2018年月日注塑模具管理制度一、目的为规范注塑模具的开发、采购、使用、维修保养、调拨、报废全过程的管理，提高生产质量和效率，特制定本制度。

1.2.定3.4.5.6.7.8.9.1、新开发产品模具，由研发部申报开发，提供模具技术要求评审下发，供应部负责采购。

2、原有模具已报废或即将报废，而市场仍然需要该模具生产的产品时，由供应部负责申请开模并采购；3、现有模具的生产能力无法满足市场需求时，由供应部负责申请开模并采购。

(二）模具验收1、模厂试模验收：由供应部组织技术部、质量部前往制模厂家，依据合同技术要求，进行现场试模验收。

验收合格，技术部负责试模报告、成型工艺参数的存档，质量部负责产品样件封样。

2、回厂试产验收：由供应部组织生产部、质量部、技术部、设备部等相关部门，到车间现场进行试产验收。

3、模具试产验收合格后，由供应部负责办理入库手续，使用部门领用并保管，设备部负责建账管理。

4、验收不合格，由供应部负责跟踪处理。

（三）模具使用1、模具使用规范1.1使用中的模具由生产部负责进行清理、润滑、维护，每班不少于两次。

1.2待机不超过24小时的模具，使用人员需关闭模具水路，并对型腔喷涂脱模剂，超出24小234123、技术改模由技术部组织供应部、质量部，制定改模技术方案，改模后的验收，按新制模具试模流程进行验收，负责试模报告、成型工艺参数的存档，质量部负责产品样件封样。

（五）、模具调拨1、外协模具的调出、调入由供应部填写《调拨单》，按调拨流程执行，调拨完成后，需及时将《调拨单》提报设备部存档。

1.1模具调回公司时，须送至机加工部门进行拆模，对模具型腔、模芯及水路等进行确认签字。

若存在异常拒绝接收，无异常由供应部负责存放管理或调配使用。

若后续上模使用发现模具存在其他问题，仍由供应部负责处理。

模具开发流程以及模具工程师的具体工作1)做好模具设计.通常模具设计由模具厂做,但还是要向他们提供基本的模具规格书和要求,就是要规定模架的材料,型腔,型芯的材料;产品的模腔数量;模具的使用寿命;注塑机台的吨位;零件的材料和表面处理要求.要求高(或是水平高)的企业还要规定分型面,水口的形式和位置,顶针的形式,因为模具厂并不清楚你们产品的要求,如果不做规定,任由模厂自己设计,那么很有可能在重要的外观表面设置水口,或有镶块.另外,很多工程师为了图省事,对一些不重要的内部结构不做出模斜度,任由模具厂自己决定,这样可能带来非常严重的后果.现在做模具设计也没有几个认真负责的,拼命做大出模斜度,搞得产品到处都是缩水,最后不得不烧焊重做.因此必须认真检查模具厂的模具设计,特别是分型面,水口,镶块等.还有就是要提供注塑机台的品牌和规格供模厂设计时参考.2)模具开始加工后,要向模具厂家要排期表,就是模具进度的计划表.什么时候开始订模坯,什么时候开粗,什么时候锣铜公,打电火花......等等,最关键是T1的时间.这样就可以定期去检查模具加工进度,保证T1按计划进行.3)T1试模后才是跟模的真正开始.拿到样品后要安排检讨会议,装配工程样机,对所有的问题总结出来,商讨解决方案.一般要产品工程师同模具厂的跟模人员共同完成.每一个问题都要分析是什么原因造成的,是设计不完善还是模具加工不到位,还是注塑工艺参数.这就要求工程师有丰富的产品设计经验和模具经验.有些问题是综合几方面的原因造成的,是更改设计呢还是通过工艺解决呢,这也要用丰富的经验去判断.接下来就是要给出更改方案,对于结构上的更改(加胶/减胶)都要做手板确定,并给出详细的改模图纸.很多工程师在这方面也比较喜欢偷懒,只告诉模具厂这里那里不行,要这样那样改,不给出具体的图纸尺寸,这样模厂往往会改错或不到位,增加了更改的次数.这方面我有过很多教训.现在所有的更改方案都是我们做产品设计同模厂的人一起出,都要做手板样品来检验方案的效果.对于外观表面的缺陷,比如,夹水线等,通常先考虑注塑工艺去解决,不行的话要考虑更改水口位置去解决.4)试模一定要到现场.T1试模可以不去,但T2开始最好每次试模时设计工程师要到现场了解试模的情况.一方面看看模具的状态,另一方面了解注塑工艺情况,这点是很重要的.只看样品是不知道模具状态的,一个合格的样品不能代表模具合格了,也许是十啤才出一个好的,也许是打着脱模剂勉强做出来的.每次试模还要记录注塑工艺参数.5)验收模具.产品合格了,模具却不一定能进入生产状态.即使模具也合格了,也要跑合一段时间才能顺利大批量生产.除了按模具规格书进行例行的检查外,还要查查滑块的硬度,冷却水道的压力,相关的配件等.必要时要厂家提供模具材料的证明,保证是按规格书中的要求采购的.以上是我们通常跟模的做法,希望对你有帮助,也希望其他同行写出你们的跟模经验,大家一起分享.1.外观部分: 在T1阶段时,模具厂心里只有60-70%的把握,新的材料差别更大,所以试模是试外观的关2.尺寸部分:做模的人都对部分装配性重要尺寸保留有余地,也是跟据经验做出的值,所以T1时要测量准确,更主要的是要实配后,确定要修改到多少,心里若没底可先做大后改小的方法,表向烧焊方向考虑模具开发流程以及模具工程师的具体工作。

模具开发流程时间进度表下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!模具开发流程时间进度表。

1. 需求分析。

确定产品需求和规格。

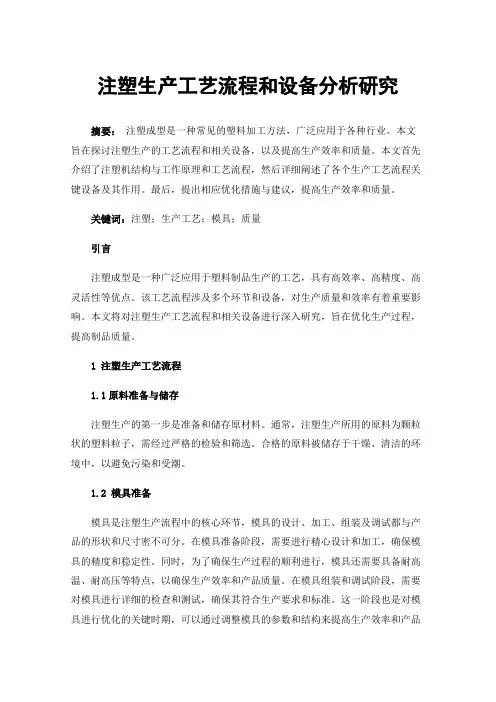

注塑生产工艺流程和设备分析研究摘要：注塑成型是一种常见的塑料加工方法，广泛应用于各种行业。

本文旨在探讨注塑生产的工艺流程和相关设备，以及提高生产效率和质量。

本文首先介绍了注塑机结构与工作原理和工艺流程，然后详细阐述了各个生产工艺流程关键设备及其作用。

最后，提出相应优化措施与建议，提高生产效率和质量。

关键词：注塑；生产工艺；模具；质量引言注塑成型是一种广泛应用于塑料制品生产的工艺，具有高效率、高精度、高灵活性等优点。

该工艺流程涉及多个环节和设备，对生产质量和效率有着重要影响。

本文将对注塑生产工艺流程和相关设备进行深入研究，旨在优化生产过程，提高制品质量。

1注塑生产工艺流程1.1原料准备与储存注塑生产的第一步是准备和储存原材料。

通常，注塑生产所用的原料为颗粒状的塑料粒子，需经过严格的检验和筛选。

合格的原料被储存于干燥、清洁的环境中，以避免污染和受潮。

1.2模具准备模具是注塑生产流程中的核心环节，模具的设计、加工、组装及调试都与产品的形状和尺寸密不可分。

在模具准备阶段，需要进行精心设计和加工，确保模具的精度和稳定性。

同时，为了确保生产过程的顺利进行，模具还需要具备耐高温、耐高压等特点，以确保生产效率和产品质量。

在模具组装和调试阶段，需要对模具进行详细的检查和测试，确保其符合生产要求和标准。

这一阶段也是对模具进行优化的关键时期，可以通过调整模具的参数和结构来提高生产效率和产品质量。

因此，模具准备是注塑生产中至关重要的环节，需要引起生产者的充分关注和高度的重视。

1.3塑料熔融注塑生产过程中，将塑料粒子加热至熔融状态是关键步骤之一。

这个过程通常在螺杆式注塑机中进行，通过加热、压缩和剪切作用，将塑料粒子转化为熔融状态的塑料流体。

这个流体状态使得塑料能够以精确的体积和形态被注入模具中，最终形成注塑件。

塑料熔融过程中，温度和压力的控制至关重要，因为它们会影响塑料在模具中的流动性和充型能力。

如果温度过高或压力过低，可能会导致塑料流动性过大，造成注塑件尺寸不稳定或产生气孔；反之，如果温度过低或压力过高，则可能导致塑料流动性差，造成注塑件充型不足或产生冷料等缺陷。

模具的概述（一）模具的概念 ................................................................................................................................................ （二）模具生产的特点 ........................................................................................................................................ （三）模具的类型 ................................................................................................................................................ （四）模具制作的流程 ....................................................................................................................... 模具设计一接受任务................................................................................................................................... 二分析、消化制品最新数据....................................................................................................... （一）分析制品的用途及工艺 ......................................................................................................1 分析制品的几何特征................................................................................................................2 分析制品的尺寸精度................................................................................................................3 分析制品的表面质量................................................................................................................ （二）消化制品的工艺资料，确定成型方法、设备及工艺 ......................................................1 成型方法的确定........................................................................................................................2 成型设备的确定........................................................................................................................3 成型工艺的确定........................................................................................................................ 三模结构方案的确定................................................................................................................... （一）模腔制品数量及排列方式的确定 ......................................................................................1 模腔制品数量的确定................................................................................................................2 制品在模具中排列方式............................................................................................................ （二）制品分型面的确定 .............................................................................................................. （三）浇注系统的确定 ..................................................................................................................1 冷流道的概述............................................................................................................................ （1）.浇注系统的基本结构............................................................................................................ （2）.浇注系统的设计要求............................................................................................................ （3）主流道和主流道衬套（浇口套）的设计............................................................................. （4）分流道的设计......................................................................................................................... （5）浇口的设计............................................................................................................................. （6）冷料井的设计.........................................................................................................................2 热流道的简单概述.................................................................................................................... （四）成型零件结构的确定 ..........................................................................................................1 型腔、型芯的设计....................................................................................................................2 滑块、抽芯、斜顶的确定........................................................................................................ （五）顶出系统的确定 ..................................................................................................................1 顶出系统的设计要求有............................................................................................................（六）冷却、加热系统的确定 ...................................................................................................... （七）排气系统的确定 .................................................................................................................. （八）模具其他系统的确定 ..........................................................................................................1 模架大小的确定........................................................................................................................2 导向机构的确定........................................................................................................................3 定位机构的确定........................................................................................................................ 4其他辅助机构的确定................................................................................................................ （九）成型零件及其他结构的尺寸、强度进行计算、校核 ......................................................1 成型零件的刚度、强度的计算和校核....................................................................................2 其他结构的尺寸、强度的计算和校核.................................................................................... 四制品的CAE分析(模流分析) .................................................................................................. 五模具详细二维总装图的绘制、确定及主材料的订购........................................................... （一）绘制总装图的内容 .............................................................................................................. （二）绘制总装图的步骤 .............................................................................................................. （三）订购主材料........................................................................................................................... 六模具三维的建模、确定及下发............................................................................................... （一）建模过程的简单讲述 .......................................................................................................... （二）模具三维图的确定及下发加工 .......................................................................................... 七绘制所有零件图、更新总装图及小料、标准件的订购 ......................................................... （一）绘制零件图........................................................................................................................... （二）更新最终总装图数据 .......................................................................................................... （三）订购小料及标准件 ..............................................................................................................模具加工一零件加工工艺的编制............................................................................................................... （一）加工工艺的内容及作用 ...................................................................................................... （二）编制工艺文件的原则、原始资料 ...................................................................................... （三）编制零件加工工艺文件的步骤 ..........................................................................................1 零件图的分析............................................................................................................................2 拟订加工工艺路线.................................................................................................................... 二模具零件加工...........................................................................................................................零件检验模具装配模具试模模具验收模具的概述（一）模具的概念：在一定的工艺条件下，将其特定的形状和尺寸赋予材料的工具。

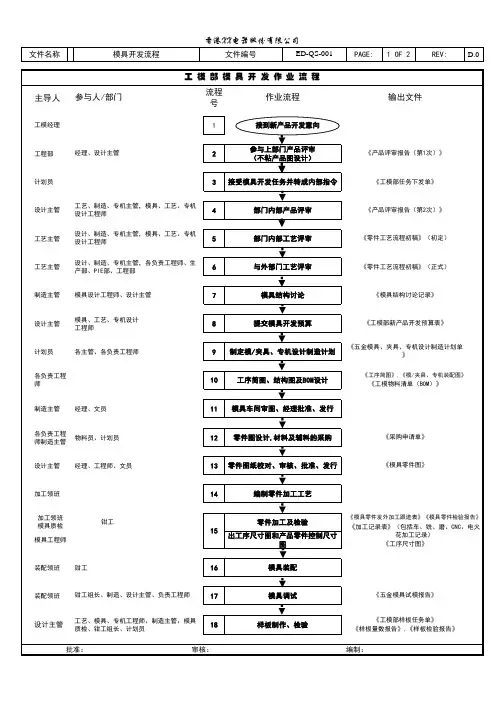

模具开发流程文件编号/版本 密级/紧急程度 生效日期 页 次年 月 日 第 1页共7页 核准 会签 审核 制定文件分发方式：□OA平台发行 □ 纸件发行（请选择下列发行部门）□总经办 □人事部 □行政部 □工程部 □战略发展办□制造中心 □技术工程部 □工模部 □SMT部 □压铸部 □注塑部 □机加工部□无线设备部 □MDC部□运营中心 □采购部 □计划部 □商务部 □物流部□品管中心 □品保部 □信息与档案管理部□财务部文件修订记录版本变更 修订页次 修订内容摘要 修订日期 修订人 China Communication Technology 华之博 讯无限1 目的通过对新模具开发制作过程的流程控制，确保模具开发制作在受控状态下进行，以提供给客户满意的产品。

2 范围适用于公司所有压铸、塑胶、五金模具的开发制作。

3 职责3.1 技术工程部3.1.1 提供需开发模具的产品3D图并根据出模条件进行必要的修改。

3.1.2 提出模具制作申请，走完签核流程。

提供产品材料、用途、模具寿命、模具交期等必要信息。

3.1.3 同工模部一起完成模具BOM的建立。

3.1.3 模具开发完成后根据试做结果提出改善需求。

3.2 工模部3.2.1 对产品3D图根据出模条件提出修改意见。

3.2.2 对模具开发费用进行评估并报价。

3.2.3 负责模具的结构设计、同技术工程部一起完成模具BOM的建立。

3.2.4 提出材料采购申请。

3.2.4 对模具进行加工制作，并进行不良修正。

3.2.5 提出模具试做申请。

3.2.5 模具图纸的存档和模具清册的建立。

3.3 压铸部 ：负责对新的压铸模具进行最佳状况的试做，并对不良状况提出修正意见。

3.4 注塑部 ：负责对新的塑胶模具进行最佳状况的试做，并对不良状况提出修正意见。

3.5 品管中心 ：负责对产品进行外观判定，重要尺寸的测量。

3.6 PMC : 负责提供客户的产品交期和交期的调整。

3.7 采购部：根据模具BOM对所需材料进行采买。
