沥青公路路基路面排水设计研究发布时间：2022-12-09T09:26:35.187Z 来源：《建筑设计管理》2022年14期作者：罗阳[导读] 路面和路基是沥青公路施工建设过程中必须要关注的两个重点内容，为了减少雨水、积水对路基路面造成的负面影响，应当突出排水设计的重要性，综合考虑各方面影响因素，提升设计方案的可行性。
罗阳邵阳市交通规划勘察设计院 422000摘要：路面和路基是沥青公路施工建设过程中必须要关注的两个重点内容，为了减少雨水、积水对路基路面造成的负面影响，应当突出排水设计的重要性，综合考虑各方面影响因素，提升设计方案的可行性。
基于此，文章对沥青公路路基路面排水设计展开了分析，旨在提升公路使用寿命，营造安全的行车环境。
关键词：沥青公路；路基路面；排水设计前言近些年，因积水而导致损坏的沥青公路越来越多，严重影响工程质量与行车的安全性，导致这一问题的主要原因在于，排水不通畅、设计不合理，道路路基沉降与边坡水毁问题比较突出。
因此，为了提升沥青公路路面路基质量，需要对排水设计进行深入分析。
1 沥青公路排水设施1.1拦水带拦水带多建设在公路路肩两侧，比路面略高，具有一定长度，呈带状，可以拦截向道路边坡的雨水，避免雨水汇聚在边坡处，降低与路面和路基带来的伤害。
而且在拦水带的引导下，雨水可以汇集到指定的地点，实现集中排水。
1.2边沟边沟多建设在道路两侧，主要功能可以汇集路肩、边坡以及路面的雨水、积水，常见的边沟有梯形、三角形、L形等不同的形式，从铺设方式来看，可以将其分为明沟和暗沟两种。
边坡只能起到汇集积水的作用，其他道路排水结构中的积水禁止引进到边沟中。
1.3排水沟排水沟是公路最基础，同时也是最重要的排水结构，截水沟、边沟等将积水汇聚起来之后，统一通过排水沟排出到路基范围之外的沟渠中，其主要作用为引水，横断面以梯形为主。
2 排水设计目的、要求与原则路基路面排水设计的主要目的在于，及时排出雨水和积水，让路基一直都保持干燥，避免浸泡在水中而引起的结构失稳。
《排水沥青路面设计与施工技术规范》解读《排水沥青路面设计与施工技术规范》JTG/T 3350-03—2020专家解读一、引言近年来，随着城市化进程的加速和汽车保有量的增加，道路排水问题日益突出。
为了有效解决这一问题，我国制定了《排水沥青路面设计与施工技术规范》（JTG/T 3350-03—2020）。
本文将对该规范进行详细解读，以期为道路工程设计与施工人员提供参考。
二、规范背景与意义排水沥青路面是一种具有优良排水性能的道路结构，能够迅速排除路表积水，提高道路的安全性和舒适性。
然而，在实际工程中，排水沥青路面的设计与施工存在一些问题，如设计理念落后、施工工艺不成熟等，导致道路排水性能不佳，甚至引发交通安全隐患。
因此，制定一部科学、合理的排水沥青路面设计与施工技术规范，对于提高道路工程质量、保障交通安全具有重要意义。
三、规范主要内容（一）设计方面结构设计：规范要求根据道路等级、交通量等因素进行结构设计，确保排水沥青路面的承载能力和排水性能。
材料选择：规范要求选用高质量的沥青、集料等原材料，确保路面的耐久性和稳定性。
排水系统设计：规范要求根据道路纵坡、横坡等因素进行排水系统设计，确保路表积水能够迅速排除。
防滑设计：规范要求考虑路面的抗滑性能，采用合适的防滑措施，提高道路的安全性。
（二）施工方面施工前准备：规范要求进行施工前准备工作，包括材料检验、设备检查等，确保施工条件符合要求。
施工工艺：规范要求采用合理的施工工艺，包括混合料拌合、摊铺、压实等，确保路面的质量和性能。
施工质量控制：规范要求进行施工过程中的质量控制，包括厚度检测、平整度检测等，确保施工质量符合要求。
养生与维护：规范要求对施工完成后的路面进行养生与维护，包括封面层施工、接缝处理等，确保路面的使用寿命和性能。
四、规范亮点与特色（一）强调安全与环保规范强调了排水沥青路面设计与施工的安全性和环保性。
在设计方面，要求考虑道路的抗滑性能和排水性能，提高道路的安全性；在施工方面，要求采用环保材料和工艺，减少对环境的影响。

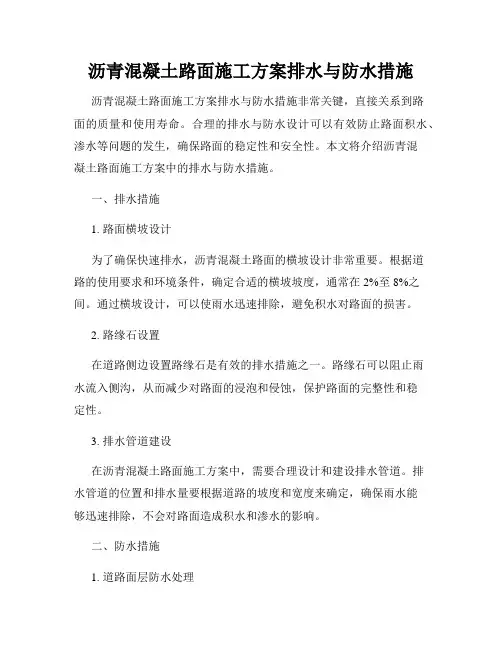

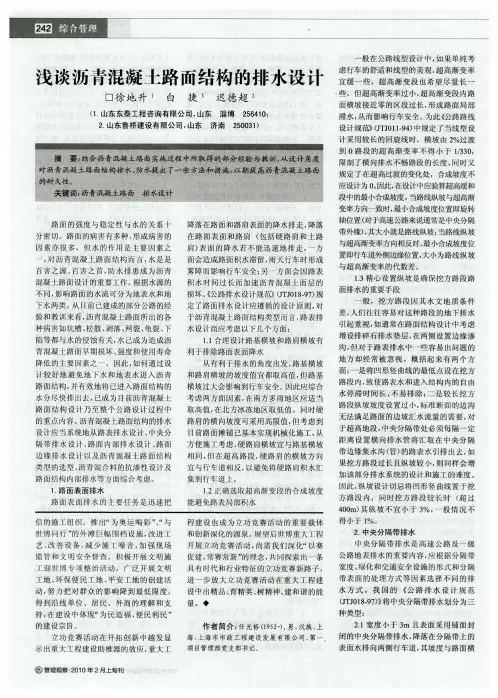

沥青混凝土路面施工方案排水与防水措施沥青混凝土路面施工方案排水与防水措施非常关键，直接关系到路面的质量和使用寿命。
合理的排水与防水设计可以有效防止路面积水、渗水等问题的发生，确保路面的稳定性和安全性。
本文将介绍沥青混凝土路面施工方案中的排水与防水措施。
一、排水措施1. 路面横坡设计为了确保快速排水，沥青混凝土路面的横坡设计非常重要。
根据道路的使用要求和环境条件，确定合适的横坡坡度，通常在2%至8%之间。
通过横坡设计，可以使雨水迅速排除，避免积水对路面的损害。
2. 路缘石设置在道路侧边设置路缘石是有效的排水措施之一。
路缘石可以阻止雨水流入侧沟，从而减少对路面的浸泡和侵蚀，保护路面的完整性和稳定性。
3. 排水管道建设在沥青混凝土路面施工方案中，需要合理设计和建设排水管道。
排水管道的位置和排水量要根据道路的坡度和宽度来确定，确保雨水能够迅速排除，不会对路面造成积水和渗水的影响。
二、防水措施1. 道路面层防水处理为了防止水分渗入路面结构，需要对道路面层进行防水处理。
可以使用聚合物改性沥青防水涂料，涂覆在道路面层上，形成一层防水膜，有效防止水分渗入路面结构。
2. 纵横缝隙密封在沥青混凝土路面施工方案中，纵横缝隙是重要的防水位置。
为了防止雨水渗入缝隙，可以采用专用的胶粘剂进行密封处理，确保路面缝隙的防水性能。
3. 设计合理的路基排水系统防水措施还包括合理的路基排水系统设计。
通过采用边沟、排水管等设施，能够有效排除路基内积聚的水分，减少水分对路基的侵蚀和损害。
三、施工注意事项1. 施工前清理在进行沥青混凝土路面施工之前，需要对基层进行清理。
清理基层上的杂物、泥土等，保持基层的干燥和平整，以便后续的施工工作进行。
2. 材料选择与施工技术施工过程中，需要选择合适的材料和施工技术。
选用质量可靠的沥青材料，结合适当的掺合剂进行拌和，提高沥青混凝土路面的稳定性和防水性能。
3. 施工过程管理在施工过程中，需要进行细致的管理和监督，确保施工符合设计要求。

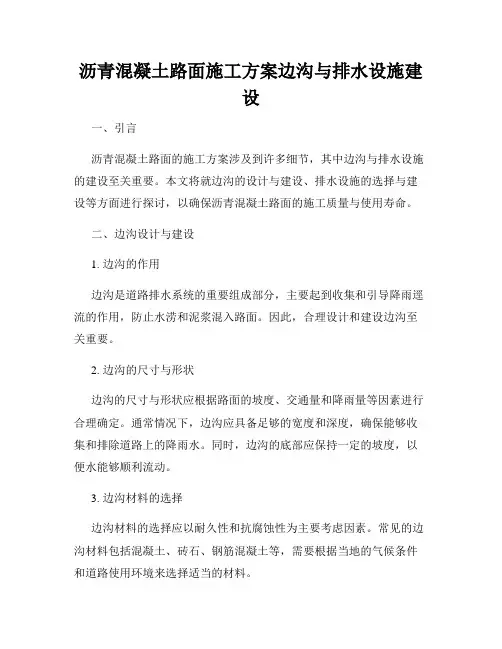

沥青混凝土路面施工方案边沟与排水设施建设一、引言沥青混凝土路面的施工方案涉及到许多细节，其中边沟与排水设施的建设至关重要。
本文将就边沟的设计与建设、排水设施的选择与建设等方面进行探讨，以确保沥青混凝土路面的施工质量与使用寿命。
二、边沟设计与建设1. 边沟的作用边沟是道路排水系统的重要组成部分，主要起到收集和引导降雨逕流的作用，防止水涝和泥浆混入路面。
因此，合理设计和建设边沟至关重要。
2. 边沟的尺寸与形状边沟的尺寸与形状应根据路面的坡度、交通量和降雨量等因素进行合理确定。
通常情况下，边沟应具备足够的宽度和深度，确保能够收集和排除道路上的降雨水。
同时，边沟的底部应保持一定的坡度，以便水能够顺利流动。
3. 边沟材料的选择边沟材料的选择应以耐久性和抗腐蚀性为主要考虑因素。
常见的边沟材料包括混凝土、砖石、钢筋混凝土等，需要根据当地的气候条件和道路使用环境来选择适当的材料。
4. 边沟的施工方法边沟的施工需遵循规范的程序和技术要求。
首先，应进行边沟的开挖和整形，确保边沟的尺寸和形状符合设计要求。
随后，进行边沟的加固与修整，以增加边沟的稳定性和耐久性。
最后，进行边沟的排水测试和验收，确保边沟能够正常工作。
三、排水设施的选择与建设1. 排水设施的分类排水设施主要分为道路表面排水设施和道路地下排水设施两大类。
道路表面排水设施包括雨水篦子、雨水口、雨水井等；而道路地下排水设施则包括雨水管网、雨水箱涵、排水管等。
2. 排水设施的选择原则在选择排水设施时，需充分考虑道路的类型、交通负荷、降雨情况等因素。
通常情况下，采用地下排水设施作为主要排水方式，辅之以道路表面排水设施，以确保道路的排水效果。
3. 排水设施的建设方法排水设施的建设需严格按照相关技术规范进行。
首先，进行施工洞挖与土方开挖，确保排水设施的布置和深度符合要求。
随后，进行排水设施的管道安装与连接，确保排水畅通。
最后，进行排水设施的回填和表面修复，确保施工后道路的平整度和美观性。

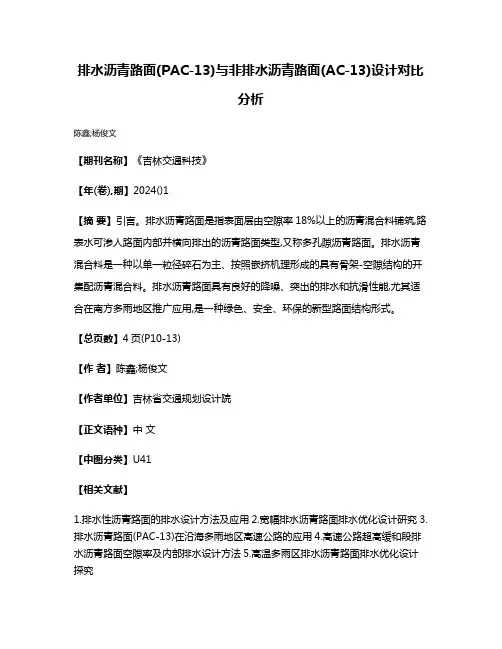

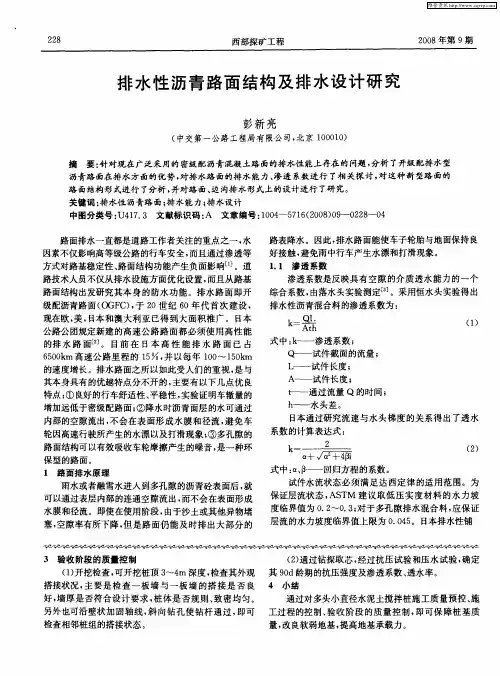

排水沥青路面(PAC-13)与非排水沥青路面(AC-13)设计对比
分析
陈鑫;杨俊文
【期刊名称】《吉林交通科技》
【年(卷),期】2024()1
【摘要】引言。
排水沥青路面是指表面层由空隙率18%以上的沥青混合料铺筑,路表水可渗人路面内部并横向排出的沥青路面类型,又称多孔隙沥青路面。
排水沥青混合料是一种以单一粒径碎石为主、按照嵌挤机理形成的具有骨架-空隙结构的开集配沥青混合料。
排水沥青路面具有良好的降噪、突出的排水和抗滑性能,尤其适合在南方多雨地区推广应用,是一种绿色、安全、环保的新型路面结构形式。
【总页数】4页(P10-13)
【作者】陈鑫;杨俊文
【作者单位】吉林省交通规划设计院
【正文语种】中文
【中图分类】U41
【相关文献】
1.排水性沥青路面的排水设计方法及应用
2.宽幅排水沥青路面排水优化设计研究
3.排水沥青路面(PAC-13)在沿海多雨地区高速公路的应用
4.高速公路超高缓和段排水沥青路面空隙率及内部排水设计方法
5.高温多雨区排水沥青路面排水优化设计探究
因版权原因，仅展示原文概要，查看原文内容请购买。
《排⽔沥⻘路⾯设计与施⼯技术规范》解读2020年6月2日发布的《排水沥青路面设计与施工技术规范》（JTG/T 3350-03—2020，简称《规范》），作为行业推荐性标准，自2020年9月1日起实施。
一、编制背景随着我国经济社会的快速发展，公众对出行质量的需求不断提高，道路建设也向着安全，舒适，环保的方向发展。
排水沥青路面具备排水、抗滑、降噪等特点，可显著提高雨天行车的安全性及舒适性。
目前，很多国家广泛使用甚至强制使用排水沥青路面，日本、美国等国家颁布了专门的排水沥青路面技术规范。
我国排水沥青路面经历了十多年的研究和工程实践，近年来应用需求迅速增加，为指导规范排水沥青路面设计与施工，组织完成了《规范》的编制工作。
二、《规范》的定位《规范》基于成熟、可靠、先进、实用的原则，全面总结了国内排水沥青路面设计和施工等工程实践经验，借鉴了国内外排水沥青路面的最新研究成果。
《规范》填补了我国在排水沥青路面设计施工技术领域行业标准的空白，有利于规范排水沥青路面的设计、施工、试验检测、质量验收等环节，对建设安全环保的公路基础设施、提高公路路面行驶安全水平具有重要意义。
欧洲、美国等国家路面结构多为柔性基层；排水沥青路面的结合料多采用普通基质沥青、SBS改性沥青或AR橡胶沥青，日本主要采用高黏度改性沥青，以保证排水沥青路面在高温、重载交通下的耐久性。
《规范》根据我国气候环境和交通荷载条件，结合我国半刚性基层的典型路面结构，提出了适于我国的排水沥青路面结构组合和设计方法，明确了高黏度改性沥青材料及排水沥青混合料的技术要求。
三、主要内容（一）排水沥青路面结构设计：规定了排水路面的结构设计方法、结构组合、厚度取值、双层排水沥青路面结构组合、防水粘结层技术要求以及旧路改造时的路面设计方法。
为不同结构层次提供设计参数和技术要求，可用于指导我国排水沥青路面结构设计，满足以半刚性基层为主的排水路面结构性能需求。
（二）排水系统及附属设施设计：针对排水沥青路面表层内部排水的特殊性，规定了排水沥青路面边缘排水结构、超高路段排水设计、多车道、陡坡等大径流路面排水设计、桥面排水设计以及排水路面标线设计等方法和典型结构形式，以保证路面结构整体排水的要求。

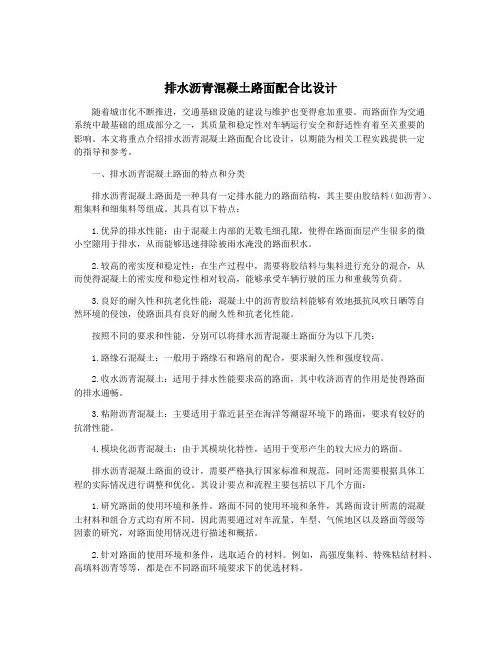

排水沥青混凝土路面配合比设计随着城市化不断推进，交通基础设施的建设与维护也变得愈加重要。
