常见家用照明控制线路

家庭电路知识点总结笔记一、家庭电路概述家庭电路是指连接在住宅内的供电系统，包括配电线路、电源插座、开关、照明设备等设备，以及相应的保护装置。

合理的家庭电路设计和施工可以保障家庭用电的安全和便利，同时也可以节约用电成本。

在进行家庭电路设计和安装时，需要遵守相关的电气安全规范和标准，确保电路的可靠性和安全性。

本文将对家庭电路常见的知识点进行总结，包括常见的电气元件、电路连接方式、保护装置等内容。

二、家庭电路常见的电气元件1. 电源插座：电源插座用于连接家用电器和电子设备，一般包括二孔插座和三孔插座两种类型。

在设计家庭电路时，需要根据不同用电设备的功率和电流要求来选择合适的插座型号和数量。

2. 电灯开关：电灯开关用于控制照明设备的开关，一般包括单控开关、双控开关、三联单控开关等多种类型。

在选择开关时，需要考虑控制方式、安装位置和电路连接方式等因素。

3. 照明设备：照明设备包括各种不同类型的灯具和灯泡，例如吊灯、筒灯、壁灯、台灯等。

在设计家庭照明电路时，需要考虑灯具的种类、功率和布局，以确保照明效果和节能性能。

4. 电路连接器：电路连接器用于连接电源线和配电线路，包括插头、插座、开关、终端盒等。

在进行电路布线时，需要使用合格的电路连接器，并正确安装和接线，以确保连接的可靠性和安全性。

5. 电气保护器：电气保护器用于保护家庭电路和设备免受电气故障和短路的影响，包括漏电保护器、过载保护器、短路保护器等。

在设计家庭电路时，需要根据不同的需求和要求来选择合适的保护装置，并进行正确的安装和调试。

6. 电缆和线路：电缆和线路用于传输电力和信号，包括电源线、控制线、通信线、数据线等多种类型。

在进行电路布线时，需要选择合适的电缆和线路，并进行正确的敷设和保护，以确保电路的正常运行和安全性能。

三、家庭电路的连接方式1. 并联连接：并联连接是指多个电器或灯具同时连接在一个电源线路上，各个电器之间并没有直接的串联关系。

并联连接可以实现不同电器之间的独立控制和独立供电，同时也可以有效地平衡电路负载和节约用电成本。

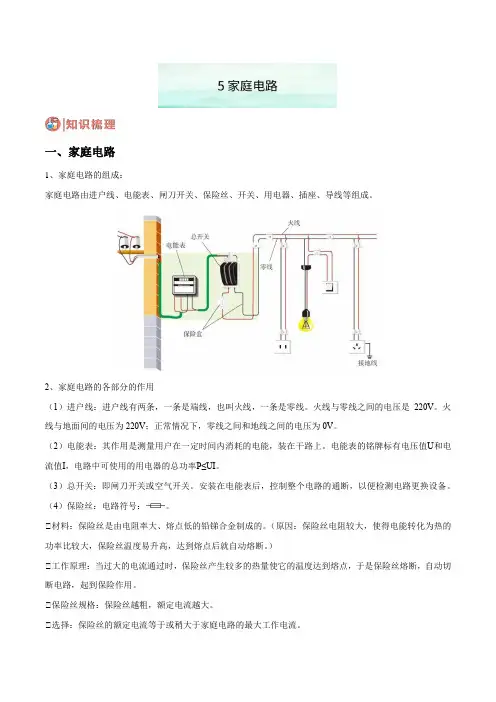

一、家庭电路1、家庭电路的组成：家庭电路由进户线、电能表、闸刀开关、保险丝、开关、用电器、插座、导线等组成。

2、家庭电路的各部分的作用（1）进户线：进户线有两条，一条是端线，也叫火线，一条是零线。

火线与零线之间的电压是220V。

火线与地面间的电压为220V；正常情况下，零线之间和地线之间的电压为0V。

（2）电能表：其作用是测量用户在一定时间内消耗的电能，装在干路上。

电能表的铭牌标有电压值U和电流值I，电路中可使用的用电器的总功率P≤UI。

（3）总开关：即闸刀开关或空气开关。

安装在电能表后，控制整个电路的通断，以便检测电路更换设备。

（4）保险丝：电路符号：。

①材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。

（原因：保险丝电阻较大，使得电能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自动熔断。

）①工作原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。

①保险丝规格：保险丝越粗，额定电流越大。

①选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。

①连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。

（5）插座：连接家用电器，给家用电器供电。

插座有二孔插座和三孔插座。

①二孔插座接线情况（下图）：左边孔接零线，右边孔接火线。

（左零右火）①三孔插座接线情况（下图）：左边孔接零线，右边孔接火线，上面孔接地线。

（左零右火上接地）（6）家庭电路的连接：各种用电器都是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联的。

①开关、保险丝串联后接入火线，不能接入零线。

①螺口灯座的螺旋套只允许接在零线上，绝不允许接在火线上。

（7）测电笔（试电笔）：用来辨别火线和零线；种类：钢笔式，螺丝刀式。

使用方法：手接触笔尾金属体，笔尖金属体接触被测导线，观察氖管是否发光（若发光则被测导线是火线）。

【重点提示】（1）不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。

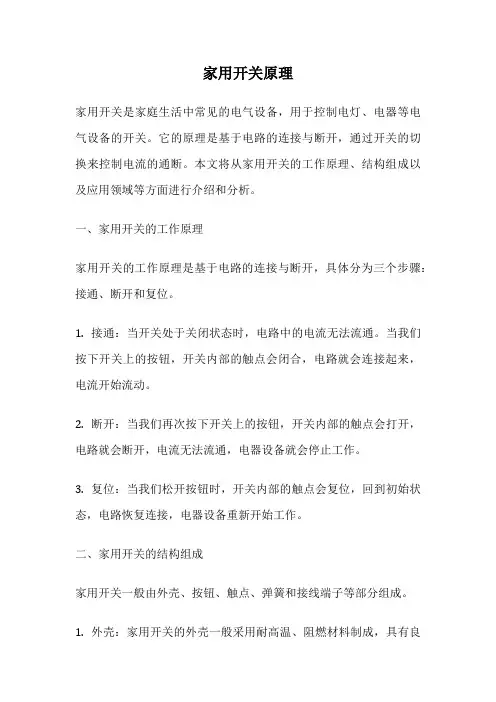

家用开关原理家用开关是家庭生活中常见的电气设备，用于控制电灯、电器等电气设备的开关。

它的原理是基于电路的连接与断开，通过开关的切换来控制电流的通断。

本文将从家用开关的工作原理、结构组成以及应用领域等方面进行介绍和分析。

一、家用开关的工作原理家用开关的工作原理是基于电路的连接与断开，具体分为三个步骤：接通、断开和复位。

1. 接通：当开关处于关闭状态时，电路中的电流无法流通。

当我们按下开关上的按钮，开关内部的触点会闭合，电路就会连接起来，电流开始流动。

2. 断开：当我们再次按下开关上的按钮，开关内部的触点会打开，电路就会断开，电流无法流通，电器设备就会停止工作。

3. 复位：当我们松开按钮时，开关内部的触点会复位，回到初始状态，电路恢复连接，电器设备重新开始工作。

二、家用开关的结构组成家用开关一般由外壳、按钮、触点、弹簧和接线端子等部分组成。

1. 外壳：家用开关的外壳一般采用耐高温、阻燃材料制成，具有良好的绝缘性能和防火性能，以确保安全使用。

2. 按钮：开关上的按钮用于控制开关的开闭，一般采用耐磨损、耐腐蚀的材料制成，操作灵活、方便。

3. 触点：开关内部的触点是实现电路连接与断开的关键部件，一般由导电性能良好的金属材料制成，如铜、银等。

4. 弹簧：开关内部的弹簧用于控制触点的闭合和打开，保证开关的正常工作。

5. 接线端子：开关上的接线端子用于连接电源和电器设备，一般采用耐高温、导电性能好的材料制成，确保电流的稳定传输。

三、家用开关的应用领域家用开关广泛应用于家庭生活中的电气设备控制，主要包括以下几个方面：1. 照明控制：家用开关可以控制房间内的电灯的开关，实现灯光的开启和关闭，方便人们的日常生活。

2. 电器控制：家用开关可以控制电视、洗衣机、空调等电器设备的开关，实现电器设备的启动和停止。

3. 安全控制：家用开关可以连接报警器、监控摄像头等安全设备，实现家庭安全的监控和报警功能。

4. 能源管理：家用开关可以连接智能插座、智能电表等设备，实现对能源的监控和管理，提高能源利用效率。

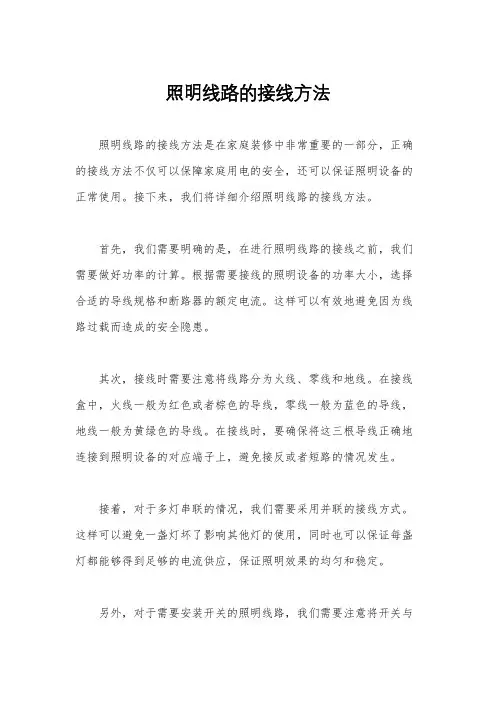

照明线路的接线方法照明线路的接线方法是在家庭装修中非常重要的一部分，正确的接线方法不仅可以保障家庭用电的安全，还可以保证照明设备的正常使用。

接下来，我们将详细介绍照明线路的接线方法。

首先，我们需要明确的是，在进行照明线路的接线之前，我们需要做好功率的计算。

根据需要接线的照明设备的功率大小，选择合适的导线规格和断路器的额定电流。

这样可以有效地避免因为线路过载而造成的安全隐患。

其次，接线时需要注意将线路分为火线、零线和地线。

在接线盒中，火线一般为红色或者棕色的导线，零线一般为蓝色的导线，地线一般为黄绿色的导线。

在接线时，要确保将这三根导线正确地连接到照明设备的对应端子上，避免接反或者短路的情况发生。

接着，对于多灯串联的情况，我们需要采用并联的接线方式。

这样可以避免一盏灯坏了影响其他灯的使用，同时也可以保证每盏灯都能够得到足够的电流供应，保证照明效果的均匀和稳定。

另外，对于需要安装开关的照明线路，我们需要注意将开关与灯具的接线正确连接。

一般来说，开关有两个接线端子，一个是火线，一个是到灯具的导线。

正确地连接这两根导线可以保证开关的正常使用，同时也可以保证灯具的正常开关。

最后，我们需要在接线完成后进行必要的安全检查。

确保所有的接线端子都已经牢固地拧紧，没有松动的情况发生。

同时也要检查接线盒和开关盒的绝缘情况，确保没有漏电的隐患。

总的来说，照明线路的接线方法需要我们在进行接线前做好功率的计算，正确地连接火线、零线和地线，采用并联的方式进行多灯串联，正确连接开关与灯具的导线，并在接线完成后进行必要的安全检查。

只有这样，我们才能保证家庭照明线路的安全和正常使用。

照明线路原理照明线路是指用于室内、室外照明的电气线路系统。

它的设计和施工质量直接关系到照明效果和用电安全。

照明线路的原理是通过合理的布线和选用适当的电气设备，将电能转化为光能，实现照明的功能。

下面将从照明线路的组成、布线原理、常见问题及解决方法等方面进行详细介绍。

一、照明线路的组成。

1. 电源系统，照明线路的电源可以是市电、太阳能、风能等。

市电是最常见的电源形式，一般是通过市电输入到配电箱，再由配电箱输出到照明线路。

2. 开关控制系统，开关控制系统是用来控制照明设备的开关，一般包括单控开关、双控开关、三联开关等，通过合理的布线可以实现对不同照明设备的控制。

3. 照明设备，照明设备包括灯具、灯泡等，通过电源系统和开关控制系统的配合，实现对照明设备的供电和控制。

二、照明线路的布线原理。

1. 布线规划，在进行照明线路的布线时，需要根据建筑结构和照明需求进行布线规划，合理确定线路走向和布置位置，避免出现线路交叉、过长过短等问题。

2. 线路选材，照明线路的选材需要考虑导电性能、绝缘性能、耐磨性等因素，一般选择铜芯PVC绝缘电缆作为照明线路的主要材料。

3. 连接方式，照明线路的连接方式包括并联连接和串联连接，根据照明设备的功率和布线的实际情况选择合适的连接方式。

三、照明线路常见问题及解决方法。

1. 线路漏电，线路漏电是照明线路常见的安全隐患，一般是由于绝缘老化、线路短路等原因引起的。

解决方法是定期检查线路绝缘状态，及时更换老化的绝缘材料。

2. 线路过载，线路过载是指线路承载电流超过设计负荷，容易引起线路发热、起火等问题。

解决方法是合理设计线路负荷，确保线路承载能力符合实际需求。

3. 线路故障，线路故障包括断路、短路等，一般是由于线路老化、外力损坏等原因引起的。

解决方法是定期检查线路状态，及时修复线路故障。

综上所述，照明线路的原理包括组成、布线原理、常见问题及解决方法等方面。

合理的照明线路设计和施工对于照明效果和用电安全至关重要，需要在实际工程中严格按照标准要求进行操作，确保照明线路的可靠性和安全性。

教科书零基础学电工笔记智能手机版微信：３１６３６６１２９目录第一章、电工基础知识1第二章、家庭照明线路安装、控制线路2照明线路安装、控制2一位开关接线2插座接线2一开三控接线3一开五孔接线3二开五孔接线4双控开关接线4带五孔的双控开关5一度电能为我们做什么5多控开关接线6常用铜线的安全载流量7功率（千瓦）与电流的计算8家用配电箱线路图9建筑图纸10吸顶灯微亮解决方法11网线水晶头接法12第三章、仪表13万用表13指针万用表13数字万用表13电阻17电容17钳表18摇表19单相电度表直接接入式安装21三相四线电度表直接接入式安装22三相四线加互感器的电度表安装23电流表24电流互感器24电压表25电压表转换开关25第四章、电机各种控制线路26字母符号26常用的图形和符号26点动电路29自锁电路29电机手动/自动转换电路转换开关30倒顺开关正反转30各种断路器31正反转电机控制电路交流接触器32电机正反转自锁互锁控制电路34电机自动往返控制电路行程开关35接近开关光电开关36接近开关的应用37电接点压力表控制电路中间继电器38路灯控制线路板时间继电器39液位继电器自动控制线路40热过载继电器电路41综合保护控制线路42电动机42星三角降压启动电路两地控制线路44电机顺启逆停控制线路45单相双值电容电机控制线路45电动葫芦46自耦降压启动控制线路47双速电机控制线路48点动与自锁混合电路49其它电路整流滤波电路49延时通路控制电路50灯循环控制电路50 380V电机配接触器、断路器、热继电器、导线对照表51第五章变频器52台达变频器端子接线52台达变频器显示功能53台达变频器面板控制操作54台达变频器外接按钮控制55台达变频器三线式控制55台达变频器七段速56第六章PLC三菱PLC介绍57三菱PLC接线端子58三菱PLC自锁电路59三菱PLC定时控制线路60三菱PLC计数器61三菱PLC抢答器62三菱PLC正反转63三菱PLC入门四点O/I分配外部接线梯形图指令64第七章、安全用电基本常识65第一章、电工基础知识1.1、电压电压也称作电势差或电位差，电压的单位为伏特(V)千伏(kV)等。

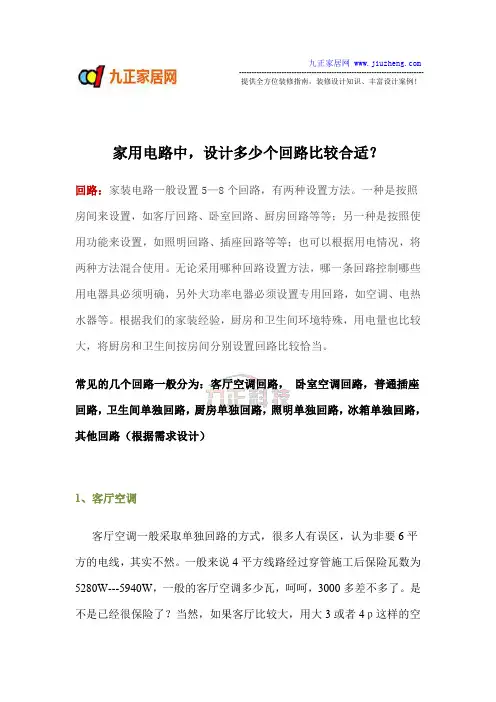

提供全方位装修指南，装修设计知识、丰富设计案例！家用电路中，设计多少个回路比较合适？回路：家装电路一般设置5—8个回路，有两种设置方法。

一种是按照房间来设置，如客厅回路、卧室回路、厨房回路等等；另一种是按照使用功能来设置，如照明回路、插座回路等等；也可以根据用电情况，将两种方法混合使用。

无论采用哪种回路设置方法，哪一条回路控制哪些用电器具必须明确，另外大功率电器必须设置专用回路，如空调、电热水器等。

根据我们的家装经验，厨房和卫生间环境特殊，用电量也比较大，将厨房和卫生间按房间分别设置回路比较恰当。

常见的几个回路一般分为：客厅空调回路，卧室空调回路，普通插座回路，卫生间单独回路，厨房单独回路，照明单独回路，冰箱单独回路，其他回路（根据需求设计）1、客厅空调客厅空调一般采取单独回路的方式，很多人有误区，认为非要6平方的电线，其实不然。

一般来说4平方线路经过穿管施工后保险瓦数为5280W---5940W，一般的客厅空调多少瓦，呵呵，3000多差不多了。

是不是已经很保险了？当然，如果客厅比较大，用大3或者4ｐ这样的空提供全方位装修指南，装修设计知识、丰富设计案例！调，那就需要6平方的线路了！2、卧室空调卧室空调一般是1ｐ或者1.5ｐ的，所以一般都是2个空调或者3个空调一个回路。

用4平方线路带3个卧室的空调原理上是够了的，不过如果在夏天电压不稳定，而3个房间又同时在使用空调的时候可能就会出现跳闸现象。

所以，也可以选择2个房间一个回路，另外一个房间一个回路。

3、普通插座普通插座，一般都是用2.5平方的线路足够使用。

4、厨房插座厨房电器的功率一般不会很大，但是多，而且长期使用。

所以，一般采用4个平方的线路。

5、卫生间插座生间插座一般用的是用于浴霸，还有吹风机等。

浴霸功率从1200——2500功率不等，所以一般情况下2个卫生间的话用4平方的线路串联，单独一个卫生间用2.5平方的就差不多ok了！6、照明线路提供全方位装修指南，装修设计知识、丰富设计案例！现在都是节能灯，一般也是2.5平方线路就足够了。

室内照明线路的配线一、选择导线1、选择导线型号（1）裸导线：裸单线包括TY（铜硬）、TR（铜软）、L Y（铝硬）LR （铝软）。

作用：作电线、电缆的线芯及电机、电器及变压器的绕组。

（2）国产的架空电力线：LJ型硬铝绞线、LGJ钢芯铝绞线、TRJ型软铜绞线。

裸绞线是将多根圆单线绞合在一起的绞合线，这种线软且有足够的强度，主要用作架空电力线、电缆线芯。

（2）电磁线：使用的绝缘材料不同包括漆包线、玻璃丝包线、纸包线。

应用于电机电器及电工仪表中作为绕组或元件的绝缘导线。

（3）橡胶绝缘电线1)BX铜芯橡胶线：干燥和潮湿场所；交流额定电压250V和500V的电路中。

2)BXR铜芯橡胶软线：干燥和潮湿场所；连接电气设备的移动部分用；交流额定电压500V。

3)BXS双芯橡胶线：干燥场所敷设在绝缘子上用；用于交流电压250V。

4)BXH铜芯橡胶花线：干燥场所移动式用电设备接线用；线芯间额定电压250V。

5)BLX铝芯橡胶线与BX型电线相同。

6)BXG铜芯穿管橡胶线供交流电压500V或直流电流1000V电路中配电和连接仪表用；适于管内敷设。

7)BLXG铝芯穿管橡胶线与BXG型电线相同。

（4）聚氯乙稀绝缘导线1)BLV(BV)铝（铜）芯塑料线：交流电压500V以下，直流电压1000V以下；室内固定敷设（可明敷或暗敷）。

2)BLVV(BVV)铝（铜）芯塑料护套线：交流电压500V以下；要求电线比较柔软的场所敷设。

3)BLV-1(BV-1)室外用铝（铜）芯塑料线：交流电压500V以下；室外固定敷设用4)BLVV-1(BVV-1)室外用铝（铜）芯塑料护套线：交流电压500V以下；室外固定敷设。

5)BVR-1室外用铜芯塑料软线：交流电压500V以下；要求电线在比较柔软的场所敷设。

6)RVB平行塑料绝缘软线：交流电压250V以下；室内连接小型电器，移动或半移动敷设时用。

7)RVS双绞塑料绝缘软线：250V以下；室内连接小型电器，移动或半移动敷设时用。
