电工实训照明电路的接线方法
在照明电路的实际接线中，通常会使用以下几种常见的方法： 1. 并联接线法：将多个灯具的正极连接到电源正极，将多个灯具的负极连接到电源负极。
这种方法适用于需要同时点亮多个灯具的情况。
2. 串联接线法：将多个灯具按顺序连接起来，将第一个灯具的正极连接到电源正极，将最后一个灯具的负极连接到电源负极。
这种方法适用于需要依次点亮多个灯具的情况。
3. 并联-串联混合接线法：将多个灯具分成若干组，每组内部采用串联接线法，不同组之间采用并联接线法。
这种方法适用于需要分区域控制照明的情况。
在实际接线过程中，需要注意以下几点：
1. 确保电源断开：在进行接线之前，一定要确保电源已经断开，以免发生电击事故。
2. 使用合适的线缆和接线端子：根据照明电路的功率和电流要求，选择合适的线缆和接线端子，确保能够承受相应的负载。
3. 保持接线整齐、牢固：接线时要保持线缆整齐、不搓揉，接线端子要牢固连接，以确保接触良好，减少线路阻抗和接触电阻。
4. 进行安全测试：接线完成后，需要进行安全测试，如绝缘测试、接地测试等，确保接线正确、安全可靠。
以上是电工实训中照明电路的接线方法和注意事项，具体的接线方法还需要根据具体情况进行调整和实施。
在进行实际操作时，一定
要遵循相关的安全规范和操作规程，确保电气安全。

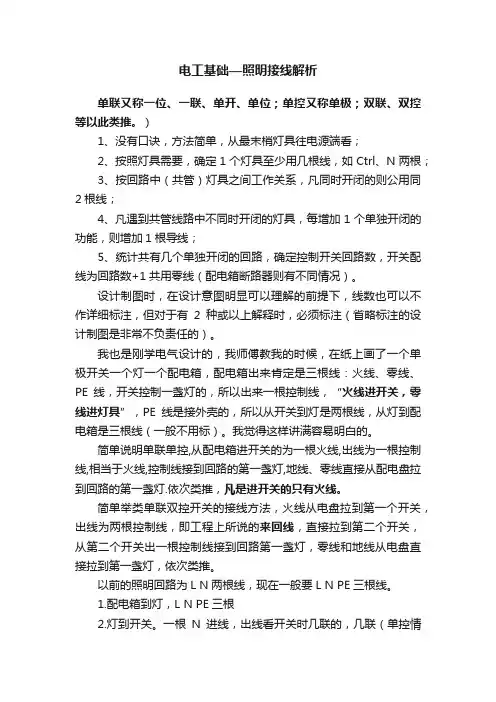

电工基础—照明接线解析电工基础—-照明接线解析单联又称一位、一联、单开、单位；单控又称单极；双联、双控等以此类推。
）1、没有口诀，方法简单，从最末梢灯具往电源端看；2、按照灯具需要，确定1个灯具至少用几根线，如Ctrl、N两根；3、按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同2根线；4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线；5、统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1共用零线（配电箱断路器则有不同情况）。
设计制图时，在设计意图明显可以理解的前提下，线数也可以不作详细标注，但对于有2种或以上解释时，必须标注（省略标注的设计制图是非常不负责任的）。
我也是刚学电气设计的，我师傅教我的时候，在纸上画了一个单极开关一个灯一个配电箱，配电箱出来肯定是三根线：火线、零线、PE线，开关控制一盏灯的，所以出来一根控制线，“火线进开关，零线进灯具”，PE线是接外壳的，所以从开关到灯是两根线，从灯到配电箱是三根线（一般不用标）。
我觉得这样讲满容易明白的。
简单说明单联单控,从配电箱进开关的为一根火线,出线为一根控制线,相当于火线,控制线接到回路的第一盏灯,地线、零线直接从配电盘拉到回路的第一盏灯.依次类推，凡是进开关的只有火线。
简单举类单联双控开关的接线方法，火线从电盘拉到第一个开关，出线为两根控制线，即工程上所说的来回线，直接拉到第二个开关，从第二个开关出一根控制线接到回路第一盏灯，零线和地线从电盘直接拉到第一盏灯，依次类推。
以前的照明回路为L N两根线，现在一般要L N PE三根线。
1.配电箱到灯，L N PE三根2.灯到开关。
一根N进线，出线看开关时几联的，几联（单控情况下）就加几，如灯到二联开关，那么灯与开关间就是三根线。
也就是一个进线，两个出线共三根。
3.一个开关控制的灯到另一个开关控制的灯，L N PE三根线。
4.同一开关控制的同组灯之间，L N PE三根。
照明线路的接线方法
接线方法有许多种，在接线之前，先要按照规定正确安装好照明线路
的绝缘护套，然后才可以根据需要选择接线方法。
一、相位接线
1. 相位接线的特点
（1）相位接线是安装电线的一种技术，其主要特点是把电线按规定进
行分路并将其相对而接，即由一端引出电线，另一端接入下一级电路，实现信号及电能线路的连接。
（2）相位接线主要适用于室内复杂的照明系统接线，例如家庭照明系
统的开关控制，可以按照电器的不同功能，将其分为不同的控制区域，并在不同的控制区域进行相位接线，使操作更加方便。
2. 相位接线的安装步骤
（1）先将绝缘护上安装好，保证不会接触接线，然后将电线插入每
一组插座头，结构分为两路，一个是原路，一个是接入路。
（2）将电线相对而立，保证每一线路都接上其对应的排插头。
（3）将两个电路连接起来，原路安装导线，将电线从两个插座头延伸
出来，接入路安装导线，将电线连接下一级电路，当两线路插上插座
头之后，用绝缘胶带将两线路固定住，以保证不会掉落。
三、直接接线
1. 直接接线的特点
（1）直接接线是把电线从同一起点引出，再分别接入后一端，然后将
连接的电线紧紧的固定在一起的一种方式。
（2）直接接线的优势在于简单、方便，且接线紧紧，适用于家庭照明
系统中不带分路器的电路。
2. 直接接线的安装步骤
（1）将电线插头放入插座上，并把电线头放入两个绝缘片上。
（2）将电线对插，电线头的相对位置在绝缘片的右边，然后把绝缘绝
缘片用于固定，触点紧贴在一起。
（3）最后，通过将接续线夹子夹紧两边的电线来完成照明线路的接线。

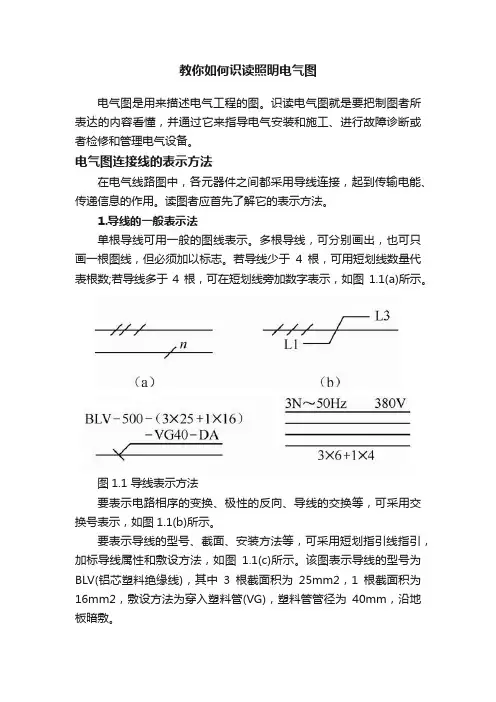

教你如何识读照明电气图电气图是用来描述电气工程的图。
识读电气图就是要把制图者所表达的内容看懂，并通过它来指导电气安装和施工、进行故障诊断或者检修和管理电气设备。
电气图连接线的表示方法在电气线路图中，各元器件之间都采用导线连接，起到传输电能、传递信息的作用。
读图者应首先了解它的表示方法。
1.导线的一般表示法单根导线可用一般的图线表示。
多根导线，可分别画出，也可只画一根图线，但必须加以标志。
若导线少于4根，可用短划线数量代表根数;若导线多于4根，可在短划线旁加数字表示，如图1.1(a)所示。
图1.1 导线表示方法要表示电路相序的变换、极性的反向、导线的交换等，可采用交换号表示，如图1.1(b)所示。
要表示导线的型号、截面、安装方法等，可采用短划指引线指引，加标导线属性和敷设方法，如图1.1(c)所示。
该图表示导线的型号为BLV(铝芯塑料绝缘线)，其中3根截面积为25mm2，1根截面积为16mm2，敷设方法为穿入塑料管(VG)，塑料管管径为40mm，沿地板暗敷。
导线特征的表示方法是：横线上面标出电流种类、配电系统、频率和电压等;横线下面标出电路的导线数乘以每根导线截面积(mm2)，当导线的截面积不同时，可用“+”将其分开，如图1.1(d)所示。
2.导线连接点的表示导线的连接点有“T”形连接点和多线的“+”形连接点。
对于“T”形连接点，可加实心圆点，也可不加，如图1.2(a)所示。
对于“+”形连接点，必须加实心圆点，如图 1.2(b)所示。
而对于交叉不连接的，不能加实心圆点，如图1.2(c)所示。
图1.2 导线连接点示例3.连接线分组和标记(1)分组为了方便看图，对多根平行连接线，应按功能分组。
若不能按功能分组，可任意分组，但每组不多于3根，各组间距应大于线间距。
(2)标记为了便于看出连接线的功能或去向，可在连接线上方或连接线中断处作信号名标记或其他标记，如图1.3所示。
图1.3 连接线标志示例电气图识读要求和步骤1.读图的基本要求(1)电气元器件是电路不可缺少的组成部分在机床等机械设备的控制电路中，常用各种接触器、继电器和控制开关等;在供电电路中，常用断路器、隔离开关、负荷开关、熔断器、互感器等;在电力电子电路中，常用各种晶体管、晶闸管和集成电路等。

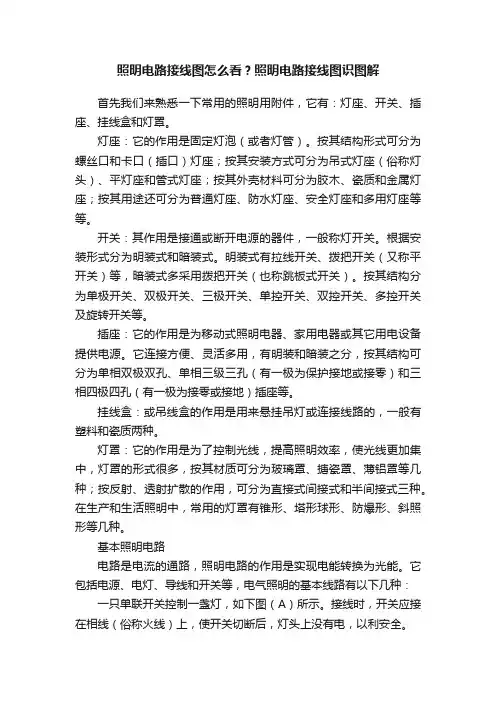

照明电路接线图怎么看？照明电路接线图识图解首先我们来熟悉一下常用的照明用附件，它有：灯座、开关、插座、挂线盒和灯罩。
灯座：它的作用是固定灯泡（或者灯管）。
按其结构形式可分为螺丝口和卡口（插口）灯座；按其安装方式可分为吊式灯座（俗称灯头）、平灯座和管式灯座；按其外壳材料可分为胶木、瓷质和金属灯座；按其用途还可分为普通灯座、防水灯座、安全灯座和多用灯座等等。
开关：其作用是接通或断开电源的器件，一般称灯开关。
根据安装形式分为明装式和暗装式。
明装式有拉线开关、拨把开关（又称平开关）等，暗装式多采用拨把开关（也称跳板式开关）。
按其结构分为单极开关、双极开关、三极开关、单控开关、双控开关、多控开关及旋转开关等。
插座：它的作用是为移动式照明电器、家用电器或其它用电设备提供电源。
它连接方便、灵活多用，有明装和暗装之分，按其结构可分为单相双极双孔、单相三级三孔（有一极为保护接地或接零）和三相四极四孔（有一极为接零或接地）插座等。
挂线盒：或吊线盒的作用是用来悬挂吊灯或连接线路的，一般有塑料和瓷质两种。
灯罩：它的作用是为了控制光线，提高照明效率，使光线更加集中，灯罩的形式很多，按其材质可分为玻璃罩、搪瓷罩、薄铝罩等几种；按反射、透射扩散的作用，可分为直接式间接式和半间接式三种。
在生产和生活照明中，常用的灯罩有锥形、塔形球形、防爆形、斜照形等几种。
基本照明电路电路是电流的通路，照明电路的作用是实现电能转换为光能。
它包括电源、电灯、导线和开关等，电气照明的基本线路有以下几种：一只单联开关控制一盏灯，如下图（A）所示。
接线时，开关应接在相线（俗称火线）上，使开关切断后，灯头上没有电，以利安全。
两只双联开关在两个地方控制一盏灯，如下图（B）所示这种控制方式，通常用于楼梯处的电灯，在楼上和楼下都可以控制，有时也用于走廊电灯，在走廊的两头都可控制。
两只双联开关和一只三联开关在三个地方控制一盏灯，如下图（A）所示。
这种方式一般用于楼梯和走廊。
照明电路的原理及接线方法照明电路是指用于照明设备工作的电路，通常由电源、开关、灯具和导线等组成。
它的原理是将电源电压通过开关控制灯具的通断，从而实现灯光的照射。
接线方法是指将电源、开关、灯具和导线等部件按照一定的方式连接起来，使电流能够正常流动，灯具能够正常工作。
照明电路的原理主要是基于电流的流动和电压的变化来实现电能转化为光能进行照明。
当电源连接到照明电路时，产生一定的电源电压。
这个电源电压可以是直流电压，也可以是交流电压。
在交流电压下，灯具通常使用交流电压。
然后，通过开关的控制，可以使电流通过或者阻断灯具。
在接线方法中，照明电路通常采用串联或并联的方式进行连接。
串联连接的照明电路中，灯具按照一定的顺序连接在一起，串联连接的特点是当其中一个灯具发生损坏或者短路时，整个电路中的所有灯具都会无法正常工作。
而在并联连接的照明电路中，所有的灯具同时连接在电源电路上，这样可以实现独立控制某个灯具的通断，当一个灯具发生故障时，不会影响到其他灯具的正常工作。
在电路中，还会使用到开关进行对灯具的通断控制。
开关可以分为单控开关、双控开关和多控开关等。
单控开关一般用于单个房间或者单个区域的灯具控制。
双控开关和多控开关则用于同一个灯具可以通过不同的开关进行控制，比如可以在房间内进门开关和床头开关都可以进行控制。
此外，还有感应开关、遥控开关等技术也可以应用到照明电路中，以实现更加智能化、便捷化的控制方法。
除了上述组成部分外，照明电路还需要使用导线进行连接。
导线是将电流引导到灯具的重要部件，它通常使用铜或者铝材质制成，具备良好的导电性能。
在电路中，导线需要根据实际情况进行合理布置和绝缘处理，以确保电流正常流动和安全使用。
总结起来，照明电路是通过将电源电压通过开关控制灯具的通断，实现电能转化为光能进行照明的电路。
它的接线方法可以采用串联或并联的方式进行连接，同时还可以使用开关进行对灯具的控制。
这样可以实现对照明设备的智能化、便捷化控制。
零基础学习基本照明电路及家用电路安装，简单易懂
照明电路是我们日常生活和学习中接触最多的电线电路。
今天我们来讲一讲基本照明电路及家用电路安装，首先我们先来了解一下照明电路的基本概念和组成的相关知识。
一、照明电路的组成与基本概念
通常来说照明线路由以下几部分组成：
电度表
断路器（漏电保护开关）
连接导线
闸刀开关
开关、插座、电器控制器
照明灯具
二、家庭中三种用电线路
1、照明电路：用于家中的照明和装饰
2、空调线路：电流大,需要单独控制
3、插座线路：用于家电供电使用
为了避免在日常生活中三种线路不互相影响，常将这三种线路分开安装布线，并根据需要来选择相应的断路器。
电工基础—照明接线解析单联又称一位、一联、单开、单位；单控又称单极；双联、双控等以此类推。
）1、没有口诀，方法简单，从最末梢灯具往电源端看；2、按照灯具需要，确定1个灯具至少用几根线，如Ctrl、N两根；3、按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同2根线；4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线；5、统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1共用零线（配电箱断路器则有不同情况）。
设计制图时，在设计意图明显可以理解的前提下，线数也可以不作详细标注，但对于有2种或以上解释时，必须标注（省略标注的设计制图是非常不负责任的）。
我也是刚学电气设计的，我师傅教我的时候，在纸上画了一个单极开关一个灯一个配电箱，配电箱出来肯定是三根线：火线、零线、PE线，开关控制一盏灯的，所以出来一根控制线，“火线进开关，零线进灯具”，PE线是接外壳的，所以从开关到灯是两根线，从灯到配电箱是三根线（一般不用标）。
我觉得这样讲满容易明白的。
简单说明单联单控,从配电箱进开关的为一根火线,出线为一根控制线,相当于火线,控制线接到回路的第一盏灯,地线、零线直接从配电盘拉到回路的第一盏灯.依次类推，凡是进开关的只有火线。
简单举类单联双控开关的接线方法，火线从电盘拉到第一个开关，出线为两根控制线，即工程上所说的来回线，直接拉到第二个开关，从第二个开关出一根控制线接到回路第一盏灯，零线和地线从电盘直接拉到第一盏灯，依次类推。
以前的照明回路为L N两根线，现在一般要L N PE三根线。
1.配电箱到灯，L N PE三根2.灯到开关。
一根N进线，出线看开关时几联的，几联（单控情况下）就加几，如灯到二联开关，那么灯与开关间就是三根线。
也就是一个进线，两个出线共三根。
3.一个开关控制的灯到另一个开关控制的灯，L N PE三根线。
4.同一开关控制的同组灯之间，L N PE三根。

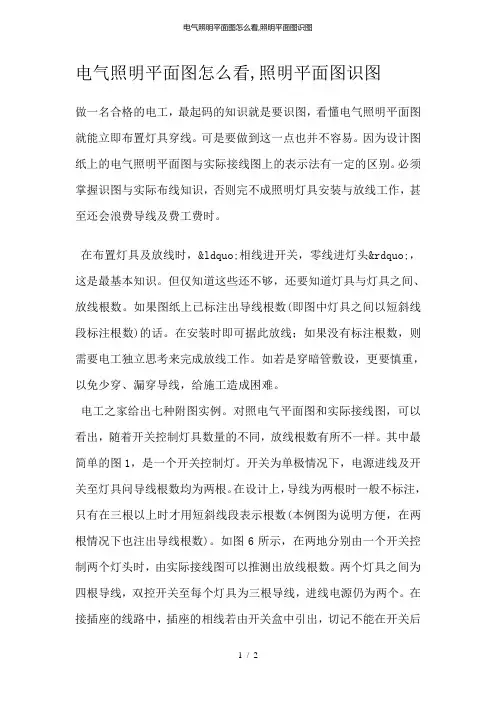

电气照明平面图怎么看,照明平面图识图做一名合格的电工，最起码的知识就是要识图，看懂电气照明平面图就能立即布置灯具穿线。
可是要做到这一点也并不容易。
因为设计图纸上的电气照明平面图与实际接线图上的表示法有一定的区别。
必须掌握识图与实际布线知识，否则完不成照明灯具安装与放线工作，甚至还会浪费导线及费工费时。
在布置灯具及放线时，“相线进开关，零线进灯头”，这是最基本知识。
但仅知道这些还不够，还要知道灯具与灯具之间、放线根数。
如果图纸上已标注出导线根数(即图中灯具之间以短斜线段标注根数)的话。
在安装时即可据此放线；如果没有标注根数，则需要电工独立思考来完成放线工作。
如若是穿暗管敷设，更要慎重，以免少穿、漏穿导线，给施工造成困难。
电工之家给出七种附图实例。
对照电气平面图和实际接线图，可以看出，随着开关控制灯具数量的不同，放线根数有所不一样。
其中最简单的图1，是一个开关控制灯。
开关为单极情况下，电源进线及开关至灯具问导线根数均为两根。
在设计上，导线为两根时一般不标注，只有在三根以上时才用短斜线段表示根数(本例图为说明方便，在两根情况下也注出导线根数)。
如图6所示，在两地分别由一个开关控制两个灯头时，由实际接线图可以推测出放线根数。
两个灯具之间为四根导线，双控开关至每个灯具为三根导线，进线电源仍为两个。
在接插座的线路中，插座的相线若由开关盒中引出，切记不能在开关后桩头接出，否则，插座也受开关控制了。
最后还有一点要注意的，就是设计图与实际放线是有很大区别的，即便是设计院送出的照明图上所注导线根数也未必准确，在导线穿管敷设时要再三核对。
