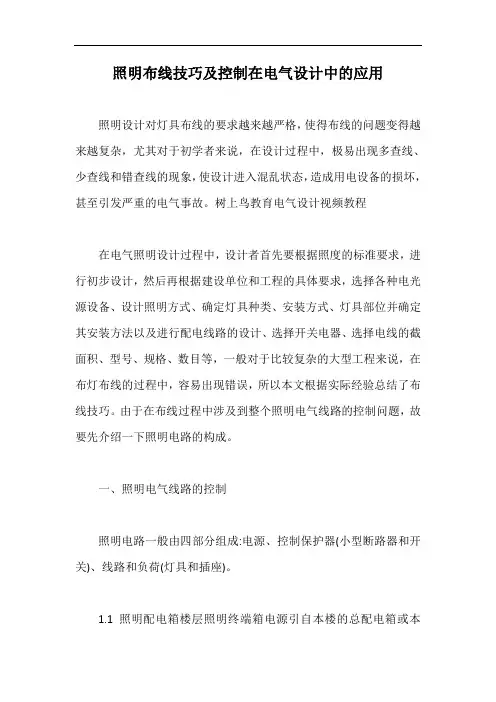

照明布线技巧及控制在电气设计中的应用照明设计对灯具布线的要求越来越严格，使得布线的问题变得越来越复杂，尤其对于初学者来说，在设计过程中，极易出现多查线、少查线和错查线的现象，使设计进入混乱状态，造成用电设备的损坏，甚至引发严重的电气事故。

树上鸟教育电气设计视频教程在电气照明设计过程中，设计者首先要根据照度的标准要求，进行初步设计，然后再根据建设单位和工程的具体要求，选择各种电光源设备、设计照明方式、确定灯具种类、安装方式、灯具部位并确定其安装方法以及进行配电线路的设计、选择开关电器、选择电线的截面积、型号、规格、数目等，一般对于比较复杂的大型工程来说，在布灯布线的过程中，容易出现错误，所以本文根据实际经验总结了布线技巧。

由于在布线过程中涉及到整个照明电气线路的控制问题，故要先介绍一下照明电路的构成。

一、照明电气线路的控制照明电路一般由四部分组成:电源、控制保护器(小型断路器和开关)、线路和负荷(灯具和插座)。

1.1 照明配电箱楼层照明终端箱电源引自本楼的总配电箱或本楼的变压器低压配电屏，房间照明电源一般引自本层的照明终端箱。

如图1所示。

(图1 照明线路的基本配电形式)常用的室内照明配电箱系统，如图2所示为民用住宅配电箱系统，当进线电源是三相时，要注意负荷的分配，尽量做到三相负荷平衡。

(图2 住宅用户配电箱系统)注:电气专业应将所选照明配电箱的安装尺寸及位置提供给建筑专业，以便施工过程中做好预留洞的工作。

1.2 开关与线路的接法开关种类多，建筑电气开关主要有跷板开关、拉线开关、调速开关和节能开关等几种，其安装方式有明装和暗装两种。

跷板开关一般安装在室内的承重墙上，采用暗装方式。

开关触点的额定电流值为10Ao每个接线端子只能并接两根2.5mm2的铜导线，所以在平面设计时，在开关处尽可能较少分支线路。

开关的安装位置，距地面高度为1.4m。

照明器、插座等通常都是并联接于电源进线的两端，相线(俗称火线)经开关至灯头，零线直接接灯头，保护接地线与灯具金属外壳相连接。

零火线灯控线原理-概述说明以及解释1.引言1.1 概述概述部分的内容应包含对零火线灯控线原理的简要介绍和背景，以便读者能够对即将阐述的主题有一个初步的理解。

在现代家庭和商业建筑中，我们经常使用各种照明设备。

灯光对于我们的日常生活和工作至关重要，它不仅提供了光亮和舒适的环境，还能增加安全性和美感。

然而，传统的灯光控制方法存在着一些问题。

例如，使用传统的单控开关，我们只能同时控制整个房间的所有灯具，这不够灵活和节能。

此外，传统的调光器和定时器也存在一些不足之处，如调光范围有限，设置复杂等。

为了解决这些问题，零火线灯控线技术得以应用。

零火线灯控线原理是通过在灯具和电源之间增加一根零火线控制线，使每个灯具能够独立控制，从而实现个别灯具的开关、调光和定时等功能。

这种技术不仅增加了照明的灵活性和智能化，还提高了照明的节能效果。

在本文中，我们将详细介绍零火线灯控线的定义和原理，探讨它在不同场景下的应用，以及总结其重要性和未来的发展前景。

通过深入理解零火线灯控线的原理和应用，我们可以更好地应用这一技术，提升生活和工作环境的质量。

1.2 文章结构本文将分为三个主要部分，分别是引言、正文和结论。

引言部分将对零火线灯控线的概述和本文的目的进行介绍。

首先，会简要介绍零火线灯控线的定义和原理，以便读者对该概念有一个基本的了解。

接下来，文章将阐述本文的结构，即各个部分的内容和安排，以帮助读者更好地理解整篇文章。

正文部分将详细探讨零火线灯控线的定义和原理，并介绍其在实际应用场景中的具体应用。

其中，2.1部分将对零火线灯控线的定义和原理进行详细解释，包括其工作原理和基本组成。

2.2部分将探讨零火线灯控线在不同应用场景中的实际应用，例如家居照明系统、商业建筑照明系统等。

每个应用场景将分别介绍其特点、优势和实施方法，以帮助读者更好地理解零火线灯控线的实际应用。

结论部分将对整篇文章进行总结，并展望零火线灯控线的未来发展。

3.1部分将总结零火线灯控线在照明领域中的重要性，并强调其在提高照明效果、节能减排等方面的作用。

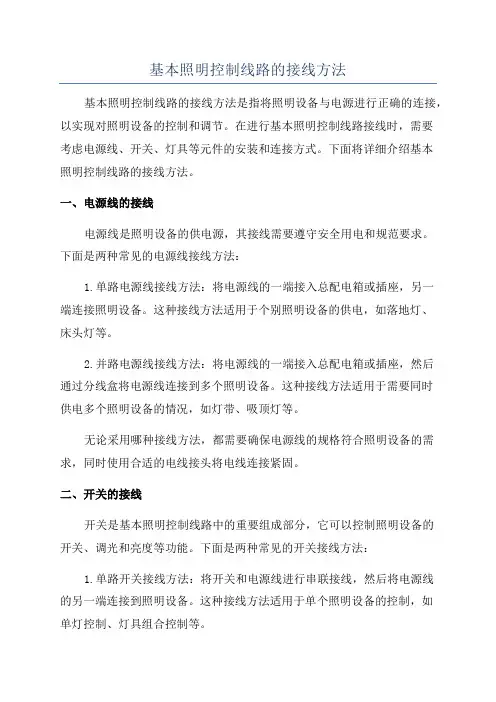

基本照明控制线路的接线方法基本照明控制线路的接线方法是指将照明设备与电源进行正确的连接，以实现对照明设备的控制和调节。

在进行基本照明控制线路接线时，需要考虑电源线、开关、灯具等元件的安装和连接方式。

下面将详细介绍基本照明控制线路的接线方法。

一、电源线的接线电源线是照明设备的供电源，其接线需要遵守安全用电和规范要求。

下面是两种常见的电源线接线方法：1.单路电源线接线方法：将电源线的一端接入总配电箱或插座，另一端连接照明设备。

这种接线方法适用于个别照明设备的供电，如落地灯、床头灯等。

2.并路电源线接线方法：将电源线的一端接入总配电箱或插座，然后通过分线盒将电源线连接到多个照明设备。

这种接线方法适用于需要同时供电多个照明设备的情况，如灯带、吸顶灯等。

无论采用哪种接线方法，都需要确保电源线的规格符合照明设备的需求，同时使用合适的电线接头将电线连接紧固。

二、开关的接线开关是基本照明控制线路中的重要组成部分，它可以控制照明设备的开关、调光和亮度等功能。

下面是两种常见的开关接线方法：1.单路开关接线方法：将开关和电源线进行串联接线，然后将电源线的另一端连接到照明设备。

这种接线方法适用于单个照明设备的控制，如单灯控制、灯具组合控制等。

2.多路开关接线方法：多路开关可以同时控制多个照明设备，其接线方法相对复杂一些。

首先将开关和电源线进行串联接线，然后通过分线盒将电源线连接到各个照明设备。

这种接线方法适用于需要同时控制多个照明设备的情况，如过道灯、客厅灯等。

在进行开关接线时，需使用绝缘套管等安全装置，确保开关的接线牢固且安全可靠。

三、灯具的接线灯具是照明设备的最终实现部分，其接线方法需要根据具体的灯具类型和需求进行安装。

1.单灯具接线方法：将灯具的电源线与电源线进行串联接线，然后将电源线的另一端连接到总配电箱或插座。

开关通过控制电源线的通断来实现对灯具的控制。

2.灯具组合接线方法：将多个灯具的电源线通过分线盒或联线器连接在一起，然后再与电源线进行串联接线。

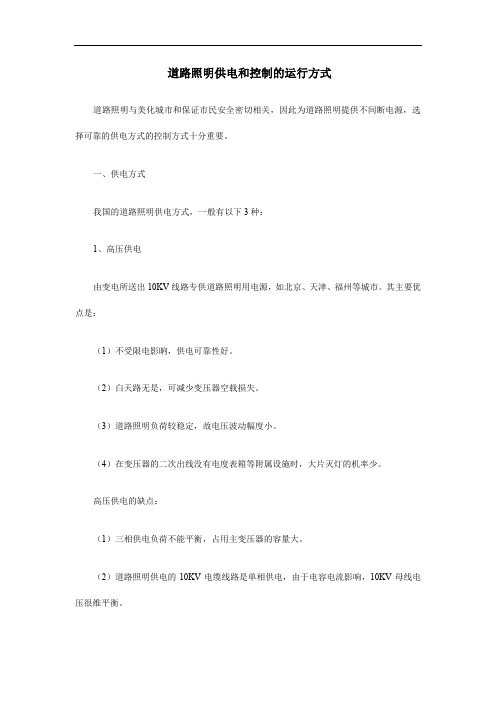

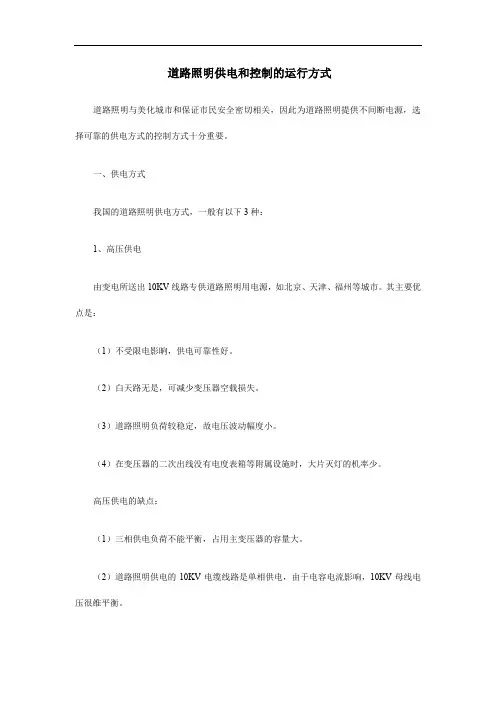

道路照明供电和控制的运行方式道路照明与美化城市和保证市民安全密切相关，因此为道路照明提供不间断电源，选择可靠的供电方式的控制方式十分重要。

一、供电方式我国的道路照明供电方式，一般有以下3种：1、高压供电由变电所送出10KV线路专供道路照明用电源，如北京、天津、福州等城市。

其主要优点是：（1）不受限电影晌，供电可靠性好。

（2）白天路无是，可减少变压器空载损失。

（3）道路照明负荷较稳定，故电压波动幅度小。

（4）在变压器的二次出线没有电度表箱等附属设施时，大片灭灯的机率少。

高压供电的缺点：（1）三相供电负荷不能平衡，占用主变压器的容量大。

（2）道路照明供电的10KV电缆线路是单相供电，由于电容电流影响，10KV母线电压很维平衡。

（3）高压供电的低压照明线路在与民用低压线路同杆同担架设时易发生混线，并通过混线点将民用低压电源经低压照明线路、照明专用变压器，送至10KV路灯高压线上，造成大面积着灯。

（4）新建工程一次性投资多。

2、低压供电由民用10KV线路带的公用变压器或照明专用变压器作为道路照明电源。

这一供电方式是目前道路照明普遍采用的主要供电方式，其优点是：不用架设专用10KV线呼路，因此工程小，投资省。

其主要缺点是：①在不设专用变压器并采用串联控制时，往往照明低压线路过长，线路末端电压过于偏低；②附属设施多和受限电的影响，大片灭灯次数较多：③电压波动范围较大；④在专设变压器时，空载损失过大。

3、双电源供电在重要道路上的照明用电，为增加道路照明的可靠性，可采用两个变电所的路灯高压、两个变电所的路灯低压，或一部分路灯高压另一部分低压供电的方式来解决道路照明用电源。

二、控制方式控制方式在一般情况下是与供电方式互相联系的，如绝大多数高压供电自成独立的供电网络，即由一个电源点通过若干台照明专用变压器带几千盏灯，可看成单电源控制。

在采用低压供电方式时，各供电点开头的闭合或断开需要用并联、串联等方法控制，如在供电系统内安装音频控制系统，则可借用这套系统作道路照明的控制。

照明线路原理照明线路是指用于室内、室外照明的电气线路系统。

它的设计和施工质量直接关系到照明效果和用电安全。

照明线路的原理是通过合理的布线和选用适当的电气设备，将电能转化为光能，实现照明的功能。

下面将从照明线路的组成、布线原理、常见问题及解决方法等方面进行详细介绍。

一、照明线路的组成。

1. 电源系统，照明线路的电源可以是市电、太阳能、风能等。

市电是最常见的电源形式，一般是通过市电输入到配电箱，再由配电箱输出到照明线路。

2. 开关控制系统，开关控制系统是用来控制照明设备的开关，一般包括单控开关、双控开关、三联开关等，通过合理的布线可以实现对不同照明设备的控制。

3. 照明设备，照明设备包括灯具、灯泡等，通过电源系统和开关控制系统的配合，实现对照明设备的供电和控制。

二、照明线路的布线原理。

1. 布线规划，在进行照明线路的布线时，需要根据建筑结构和照明需求进行布线规划，合理确定线路走向和布置位置，避免出现线路交叉、过长过短等问题。

2. 线路选材，照明线路的选材需要考虑导电性能、绝缘性能、耐磨性等因素，一般选择铜芯PVC绝缘电缆作为照明线路的主要材料。

3. 连接方式，照明线路的连接方式包括并联连接和串联连接，根据照明设备的功率和布线的实际情况选择合适的连接方式。

三、照明线路常见问题及解决方法。

1. 线路漏电，线路漏电是照明线路常见的安全隐患，一般是由于绝缘老化、线路短路等原因引起的。

解决方法是定期检查线路绝缘状态，及时更换老化的绝缘材料。

2. 线路过载，线路过载是指线路承载电流超过设计负荷，容易引起线路发热、起火等问题。

解决方法是合理设计线路负荷，确保线路承载能力符合实际需求。

3. 线路故障，线路故障包括断路、短路等，一般是由于线路老化、外力损坏等原因引起的。

解决方法是定期检查线路状态，及时修复线路故障。

综上所述，照明线路的原理包括组成、布线原理、常见问题及解决方法等方面。

合理的照明线路设计和施工对于照明效果和用电安全至关重要，需要在实际工程中严格按照标准要求进行操作，确保照明线路的可靠性和安全性。

照明线路的接线方法
照明线路的接线方法基本有三种：并联接线、串联接线以及混联接线。

1. 并联接线：将多个照明灯具的正极接在一起，将多个照明灯具的负极接在一起，形成并联接线。

此时，每个灯具各自独立，关闭或损坏一盏灯具不会影响其他灯具的正常工作。

并联接线常用于需要独立控制每盏灯具的场合，如客厅、卧室等。

2. 串联接线：将多个照明灯具的正极和负极依次连接在一起，形成串联接线。

串联接线中，所有灯具共享电流，同时功率也会随着串联的灯具数目增加而分散。

串联接线常用于需要一次性控制多个灯具的场合，如走廊、过道等。

3. 混联接线：将部分灯具进行并联接线，而其他灯具进行串联接线，形成混联接线。

混联接线的优点是能够同时进行独立控制和一次性控制，适用于复杂的照明需求，如大型会议室、商场等。

无论采用哪种接线方法，都需要遵循电气安全规范，确保接线正确可靠，以防止电路故障和安全事故的发生。

最好由专业电工进行接线和检查。

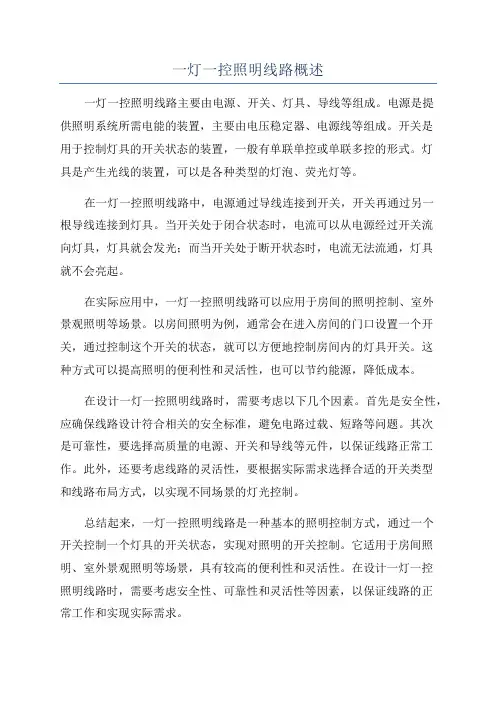

一灯一控照明线路概述
一灯一控照明线路主要由电源、开关、灯具、导线等组成。

电源是提
供照明系统所需电能的装置，主要由电压稳定器、电源线等组成。

开关是
用于控制灯具的开关状态的装置，一般有单联单控或单联多控的形式。

灯
具是产生光线的装置，可以是各种类型的灯泡、荧光灯等。

在一灯一控照明线路中，电源通过导线连接到开关，开关再通过另一
根导线连接到灯具。

当开关处于闭合状态时，电流可以从电源经过开关流
向灯具，灯具就会发光；而当开关处于断开状态时，电流无法流通，灯具
就不会亮起。

在实际应用中，一灯一控照明线路可以应用于房间的照明控制、室外
景观照明等场景。

以房间照明为例，通常会在进入房间的门口设置一个开关，通过控制这个开关的状态，就可以方便地控制房间内的灯具开关。

这
种方式可以提高照明的便利性和灵活性，也可以节约能源，降低成本。

在设计一灯一控照明线路时，需要考虑以下几个因素。

首先是安全性，应确保线路设计符合相关的安全标准，避免电路过载、短路等问题。

其次
是可靠性，要选择高质量的电源、开关和导线等元件，以保证线路正常工作。

此外，还要考虑线路的灵活性，要根据实际需求选择合适的开关类型
和线路布局方式，以实现不同场景的灯光控制。

总结起来，一灯一控照明线路是一种基本的照明控制方式，通过一个
开关控制一个灯具的开关状态，实现对照明的开关控制。

它适用于房间照明、室外景观照明等场景，具有较高的便利性和灵活性。

在设计一灯一控
照明线路时，需要考虑安全性、可靠性和灵活性等因素，以保证线路的正
常工作和实现实际需求。

20种电工最常见照明灯接线电路图另附开关、插座安装技术交底电工最常见电路包括电力配电系统接线图，电气仪表安装接线图，照明灯控制电路图，电动机控制电路图，电视、通信电路图，家用电器电路图，设备保护电路图，安全报警电路图。

以下提供一些电工最常见照明灯接线电路图，只供参考:1、又联开关的两种双控电路2、通电延时亮灯3、桥式全波整流滤波电路4、两种控制方式5、双灯双开关6、延时断电电路7、延时通断不断循环且达到设置循环数断电9、传统镇流器和电子镇流器10、通电延时断电11、循环流水灯12、两灯循环点亮13、延时通断不断循环且达到设置循环数断电14、延时通、断循环运行15、两灯循环亮和熄16、桥式全波整流滤波电路17、时间继电器断电延时控制18、时间继电器断电延时控制20、通电延时亮灯开关、插座安装技术交底1范围本工艺标准适用于室内电气照明的开关、插座安装工程。

2施工准备2.1 材料要求:2.1.1 各型开关:规格型号必须符合设计要求，并有产品合格证。

2.1.2 各型插座:规格型号必须符合设计要求，并有产品合格证。

2.1.3 塑料(台)板:应具有足够的强度。

塑料(台)板应平整，无弯翘变形等现象，并有产品合格证。

2.1.4 木制(台)板:其厚度应符合设计要求和施工验收规范的规定。

其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。

2.1.5 其他材料:金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。

2.2 主要机具:2.2.1 红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋。

高凳等。

2.2.2 手锤、錾子、剥线错、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。

2.3 作业条件:2.3.1 各种管路、盒子已经敷设完毕。

盒子收口平整。

2.3.2 线路的导线已穿完，并已做完绝缘摇测。

2.3.3 墙面的浆活、油漆及壁纸等内装修工作均已完成。

3操作工艺3.1 工艺流程:清理→结线→安装3.2 清理:用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。
