常用的LCD液晶屏之中的接口定义

比较常用的一些LCD液晶屏接口定义20PIN 单6的定义：3.3V 3.3V1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19 空20空每一组的信号线之间的电阻是（数字表大概100欧左右）指针表20 －100欧左右（4组相同阻值）20PIN双6的定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+ 19：CLK1- 20：CLK1+每一组的信号线之间的电阻是（数字表大概100欧左右）指针表20 －100欧左右（8组相同阻值）20PIN单8的定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+每一组的信号线之间的电阻是（数字表大概100欧左右）指针表20 －100欧左右（5组相同阻值）30PIN单6的定义：1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地17：CLK- 18：CLK+ 19：地20：空- 21：空22：空23：空24：空25：空26：空27：空28空29空30空每一组的信号线之间的电阻是（数字表大概100欧左右）指针表20 －100欧左右（4组相同阻值）30PIN单8的定义：1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地17：CLK- 18：CLK+ 19：地20：R3- 21：R3+ 22：地23：空24：空25：空26：空27：空28空29空30空每一组的信号线之间的电阻是（数字表大概100欧左右）指针表20 －100欧左右（5组相同阻值）30PIN双6的定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：地17：RS0- 18：RS0+ 19：地20：RS1- 21：RS1+ 22：地23：RS2- 24：RS2+ 25：地26：CLK2- 27：CLK2+30PIN双8的定义：1：电源2：电源3：电源4：空5：空6：空7：地8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地15：CLK- 16：CLK+ 17：地18：R3- 19：R3+ 20：RB0- 21：RB0+ 22：RB1- 23：RB1+ 24：地25：RB2- 26：RB2+ 27：CLK2-28：CLK2+ 29：RB3- 30：RB3+每一组的信号线之间的电阻是（数字表大概100欧左右）指针表20 －100欧左右（10组相同阻值）一般14PIN、20PIN、30PIN为LVDS接口，25、31、40、41、60、70、75、80、100PIN接口为TTL接口，其中41PIN以下为单6位，60PIN以上为双六位屏50、80（50+30）PIN接口的为RSDS接口。

笔记本液晶屏不同接口的常见定义（20针，30针，D6L,D8L，S6L）20PIN单6定义：3.3V3.3V1：电源2：电源3：地4：地5：R0-6：R0+ 7：地8：R1-9：R1+10：地11：R2-12：R2+13：地14：CLK-15：CLK+ 16空17空18空19 空20空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值）20PIN双6定义：1：电源2：电源3：地4：地5：R0-6：R0+7：R1-8：R1+10：R2+11：CLK-12：CLK+13：RO1-14：RO1+15：RO2-16：RO2+17：RO3-18：RO3+19：CLK1-20：CLK1+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（8组相同阻值）20PIN单8定义：1：电源2：电源3：地4：地5：R0-6：R0+ 7：地8：R1-9：R1+10：地11：R2-12：R2+13：地14：CLK-15：CLK+16：R3-17：R3+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（5组相同阻值）30PIN单6定义：1：空2：电源3：电源4：空5：空6：空7：空8：R0-9：R0+10：地11：R1-12：R1+13：地14：R2-15：R2+17：CLK-18：CLK+19：地20：空-21：空22：空23：空24：空25：空26：空27：空28空29空30空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值）30PIN单8定义：1：空2：电源3：电源4：空5：空6：空7：空8：R0-9：R0+10：地11：R1-12：R1+13：地14：R2-15：R2+16：地17：CLK-18：CLK+19：地20：R3-21：R3+22：地23：空24：空25：空26：空27：空28空29空30空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（5组相同阻值）。

常用液晶屏接口定义20PIN单6定义：3.3V 3.3V1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19 空20空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值）20PIN双6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+ 19：CLK1- 20：CLK1+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（8组相同阻值）20PIN单8定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（5组相同阻值）30PIN单6定义：1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地17：CLK- 18：CLK+ 19：地20：空- 21：空22：空23：空24：空25：空26：空27：空28空29空30空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值）30PIN单8定义：1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地17：CLK- 18：CLK+ 19：地20：R3- 21：R3+ 22：地23：空&nbs20PIN单6定义：3.3V 3.3V1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16空 17空 18空 19 空 20空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值）20PIN双6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+19：CLK1- 20：CLK1+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（8组相同阻值）20PIN单8定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：地 17：R3- 18：R3+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（5组相同阻值）30PIN单6定义：1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：空- 21：空 22：空 23：空 24：空 25：空 26：空 27：空 28空 29空 30空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值）30PIN单8定义：1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：R3- 21：R3+ 22：地 23：空 24：空 25：空 26：空 27：空 28空29空 30空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（5组相同阻值）30PIN双6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：地 17：RS0- 18：RS0+ 19：地 20：RS1- 21：RS1+ 22：地 23：RS2- 24：RS2+ 25：地 26：CLK2- 27：CLK2+30PIN双8定义：1：电源2：电源3：电源 4：空 5：空 6：空 7：地 8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地 15：CLK- 16：CLK+ 17：地 18：R3- 19：R3+ 20：RB0- 21：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：RB2+ 27：CLK2-28：CLK2+ 29：RB3- 30：RB3+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（10组相同阻值）一般14PIN、20PIN、30PIN为LVDS接口，25、31、40、41、60、70、75、80、100PIN接口为TTL接口，其中41PIN以下为单6位，60PIN以上为双六位屏50、80（50+30）PIN接口的为RSDS接口。

液晶显示器各接口的定义
有关液晶显示器接口的解释
一、液晶板面板接口
1、通用驱动板按键板定义
2、明基17吋显示器按键板
引脚号引线
颜色
功能引
脚
号
引线
颜色
功能
1 橙地 6 灰电源开
关
2 黑自动7 紫确认键
3 红黑白度
—
8 蓝亮度+ 4 黄绿灯9 棕退出键
3、北大方正17吋显示器按键板
4、清华同方17
吋按键板
二、电源板至驱动板接口
1、长城版15吋方屏(双六位+5v供电。

适用于claa150xa03)
2、明基版17吋方屏
3、北大方正板17吋方屏
4、清华同方板17吋方屏
5、联想19吋宽屏
6、瀚视奇19吋宽屏
8乐华通用版
三、驱动板至屏接口
1、神舟15吋
2、长城15吋
3、明基17吋
4、北大方正17吋
5、清华同方17吋
6、联想19吋
7、瀚视奇19吋
四、驱动板至高压板接口定义。

比较常用的一些LCD液晶屏接口定义20PIN 单6的定义：3.3V 3.3V1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19 空20空每一组的信号线之间的电阻是（数字表大概100欧左右）指针表20 －100欧左右（4组相同阻值）20PIN双6的定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+ 19：CLK1- 20：CLK1+每一组的信号线之间的电阻是（数字表大概100欧左右）指针表20 －100欧左右（8组相同阻值）20PIN单8的定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+每一组的信号线之间的电阻是（数字表大概100欧左右）指针表20 －100欧左右（5组相同阻值）30PIN单6的定义：1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地17：CLK- 18：CLK+ 19：地20：空- 21：空22：空23：空24：空25：空26：空27：空28空29空30空每一组的信号线之间的电阻是（数字表大概100欧左右）指针表20 －100欧左右（4组相同阻值）30PIN单8的定义：1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地17：CLK- 18：CLK+ 19：地20：R3- 21：R3+ 22：地23：空24：空25：空26：空27：空28空29空30空每一组的信号线之间的电阻是（数字表大概100欧左右）指针表20 －100欧左右（5组相同阻值）30PIN双6的定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：地17：RS0- 18：RS0+ 19：地20：RS1- 21：RS1+ 22：地23：RS2- 24：RS2+ 25：地26：CLK2- 27：CLK2+30PIN双8的定义：1：电源2：电源3：电源4：空5：空6：空7：地8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地15：CLK- 16：CLK+ 17：地18：R3- 19：R3+ 20：RB0- 21：RB0+ 22：RB1- 23：RB1+ 24：地25：RB2- 26：RB2+ 27：CLK2-28：CLK2+ 29：RB3- 30：RB3+每一组的信号线之间的电阻是（数字表大概100欧左右）指针表20 －100欧左右（10组相同阻值）一般14PIN、20PIN、30PIN为LVDS接口，25、31、40、41、60、70、75、80、100PIN接口为TTL接口，其中41PIN以下为单6位，60PIN以上为双六位屏50、80（50+30）PIN接口的为RSDS接口。

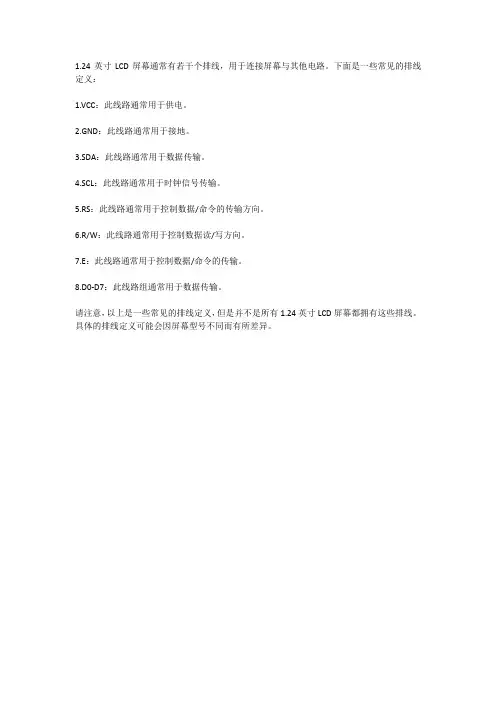

1.24英寸LCD屏幕通常有若干个排线，用于连接屏幕与其他电路。

下面是一些常见的排线定义：
1.VCC：此线路通常用于供电。

2.GND：此线路通常用于接地。

3.SDA：此线路通常用于数据传输。

4.SCL：此线路通常用于时钟信号传输。

5.RS：此线路通常用于控制数据/命令的传输方向。

6.R/W：此线路通常用于控制数据读/写方向。

7.E：此线路通常用于控制数据/命令的传输。

8.D0-D7：此线路组通常用于数据传输。

请注意，以上是一些常见的排线定义，但是并不是所有1.24英寸LCD屏幕都拥有这些排线。

具体的排线定义可能会因屏幕型号不同而有所差异。

TTL电平TTL电平信号被利用的最多是因为通常数据表示采用二进制规定，+5V等价于逻辑“1”，0V等价于逻辑“0”，这被称做TTL（晶体管-晶体管逻辑电平）信号系统，这是计算机处理器控制的设备内部各部分之间通信的标准技术。

TTL电平信号对于计算机处理器控制的设备内部的数据传输是很理想的，首先计算机处理器控制的设备内部的数据传输对于电源的要求不高以及热损耗也较低，另外TTL电平信号直接与集成电路连接而不需要价格昂贵的线路驱动器以及接收器电路；再者，计算机处理器控制的设备内部的数据传输是在高速下进行的，而TTL接口的操作恰能满足这个要求。

TTL型通信大多数情况下，是采用并行数据传输方式，而并行数据传输对于超过10英尺的距离就不适合了。

这是由于可靠性和成本两面的原因。

因为在并行接口中存在着偏相和不对称的问题，这些问题对可靠性均有影响。

数字电路中，由TTL电子元器件组成电路使用的电平。

电平是个电压范围，规定输出高电平>2.4V,输出低电平<0.4V。

在室温下，一般输出高电平是3.5V，输出低电平是0.2V。

最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。

英文全称为：transistor transistor logic“TTL集成电路的全名是晶体管-晶体管逻辑集成电路（Transistor-Transistor Lo gic),主要有54/74系列标准TTL、高速型TTL（H-TTL）、低功耗型TTL（L-TTL）、肖特基型TTL（S-TTL）、低功耗肖特基型TTL（LS-TTL）五个系列。

标准TTL输入高电平最小2V，输出高电平最小2.4V,典型值3.4V,输入低电平最大0.8V，输出低电平最大0.4V，典型值0.2V。

S-TTL输入高电平最小2V，输出高电平最小Ⅰ类2.5 V，Ⅱ、Ⅲ类2.7V,典型值3.4V,输入低电平最大0.8V，输出低电平最大0.5V。

LCD的接口有多种，分类很细。

主要看LCD的驱动方式和控制方式，目前手机上的彩色LCD的连接方式一般有这么几种：MCU模式，RGB模式，SPI模式，VSYNC模式，MDDI模式，DSI模式。

MCU模式（也写成MPU模式的）。

只有TFT模块才有RGB接口。

但应用比较多的就是MUC模式和RGB 模式，区别有以下几点：1.MCU接口:会解码命令，由timing generator产生时序信号，驱动COM和SEG驱器。

RGB接口:在写LCD register setting时，和MCU接口没有区别。

区别只在于图像的写入方式。

2.用MCU模式时由于数据可以先存到IC内部GRAM后再往屏上写，所以这种模式LCD可以直接接在MEMORY的总线上。

用RGB模式时就不同了，它没有内部RAM，HSYNC，VSYNC，ENABLE，CS，RESET，RS可以直接接在MEMORY的GPIO口上，用GPIO口来模拟波形.3.MPU接口方式：显示数据写入DDRAM，常用于静止图片显示。

RGB接口方式：显示数据不写入DDRAM，直接写屏，速度快，常用于显示视频或动画用。

MCU接口和RGB接口主要的区别是：MCU接口方式：显示数据写入DDRAM，常用于静止图片显示。

RGB接口方式：显示数据不写入DDRAM，直接写屏，速度快，常用于显示视频或动画用。

MCU模式因为主要针对单片机的领域在使用,因此得名.后在中低端手机大量使用,其主要特点是价格便宜的。

MCU-LCD接口的标准术语是Intel提出的8080总线标准，因此在很多文档中用I80 来指MCU-LCD屏。

主要又可以分为8080模式和6800模式，这两者之间主要是时序的区别。

数据位传输有8位，9位，16位，18位，24位。

连线分为：CS/，RS(寄存器选择），RD/，WR/，再就是数据线了。

优点是：控制简单方便，无需时钟和同步信号。

缺点是：要耗费GRAM，所以难以做到大屏（3.8以上）。

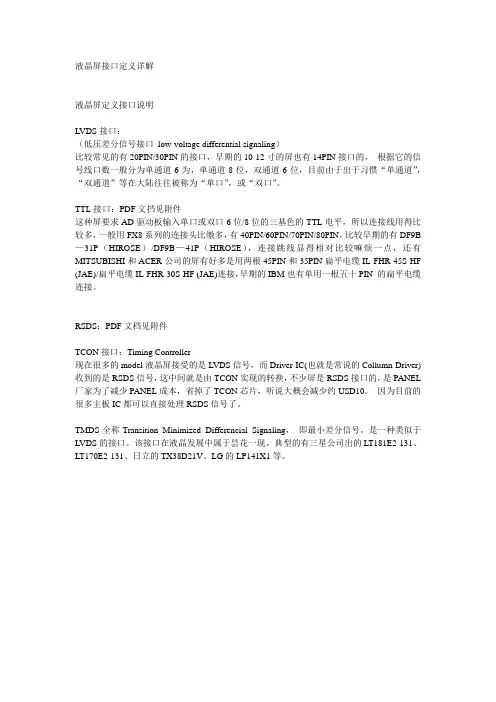

液晶屏接口定义详解液晶屏定义接口说明LVDS接口：（低压差分信号接口low-voltage differential signaling）比较常见的有20PIN/30PIN的接口，早期的10-12寸的屏也有14PIN接口的，根据它的信号线口数一般分为单通道6为，单通道8位，双通道6位，目前由于出于习惯“单通道”，“双通道”等在大陆往往被称为“单口”，或“双口”。

TTL接口：PDF文挡见附件这种屏要求AD驱动板输入单口或双口6位/8位的三基色的TTL电平，所以连接线用得比较多，一般用FX8系列的连接头比缴多，有40PIN/60PIN/70PIN/80PIN，比较早期的有DF9B —31P（HIROSE）/DF9B—41P（HIROSE），连接跳线显得相对比较嘛烦一点，还有MITSUBISHI和ACER公司的屏有好多是用两根45PIN和35PIN扁平电缆IL-FHR-45S-HF (JAE)/扁平电缆IL-FHR-30S-HF (JAE)连接，早期的IBM也有单用一根五十PIN 的扁平电缆连接。

RSDS：PDF文档见附件TCON接口：Timing Controller现在很多的model液晶屏接受的是LVDS信号，而Driver IC(也就是常说的Collumn Driver)收到的是RSDS信号，这中间就是由TCON实现的转换，不少屏是RSDS接口的，是PANEL 厂家为了减少PANEL成本，省掉了TCON芯片，听说大概会减少约USD10。

因为目前的很多主板IC都可以直接处理RSDS信号了。

TMDS全称Transition Minimized Differencial Signaling，即最小差分信号。

是一种类似于LVDS的接口。

该接口在液晶发展中属于昙花一现。

典型的有三星公司出的LT181E2-131、LT170E2-131、日立的TX38D21V、LG的LP141X1等。

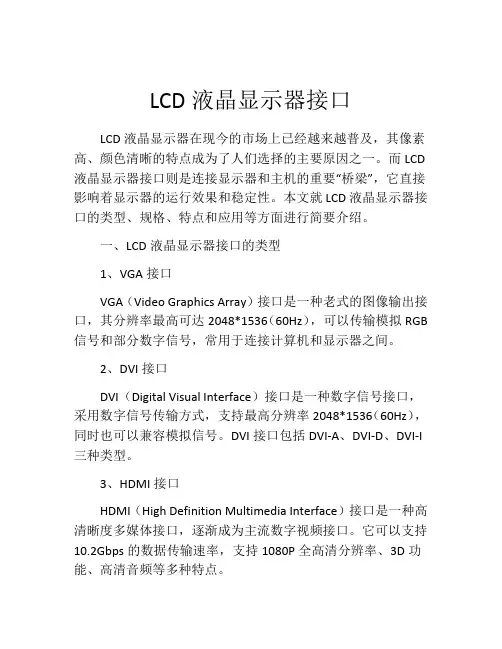

LCD显示器的接口分类标准介绍LCD显示器的接口分类标准简介液晶显示器DVI接口各脚的信号定义LCD的显示接口标准LCD液晶显示器界面大全LCD显示器的模拟/数字接口LVDS系列介绍常规LVDS接口液晶屏定义彩色液晶屏接口及其驱动电路液晶屏驱动板的一般引脚定义LCD显示器的接口分类标准简介--------------------------------------------------------------------------------从理论上说，由于LCD显示器是纯数字设备，数字接口必然要取代模拟接口的，但目前市场上大部分的液晶显示器使用的还是模拟信号接口，其根本原因就是规范和标准的不统一。

目前来看，关于数字接口的技术标准正逐渐地统一起来，越来越多的显示芯片具备了支持数字视频输出的能力，显卡制造商开始在显卡上集成数字显示接口。

下面我们就逐一介绍三种视频数字接口的标准。

①P&DDigital Plug-and-Display（P&D）标准是视频电子标准委员会（VESA）制定的，但在1997年该标准发布时，已经和当时的实际情况大大脱节。

比如在P&D标准中定义的显示信号接口，是一个多功能的接口，能够同时传送数字信号和模拟信号，但是这一点毫无意义，额外的USB 和IEEE 1394接口除了会大大增加成本，而且对于显示信号的传送是画蛇添足，也没有哪个显示卡制造商愿意在自己的产品上添加这样昂贵而无用的接口。

也正是因为VESA迟迟拿不出象样标准的失误，很多公司都各自联合伙伴推出各自的标准，使得数字接口标准的现况出现混乱。

②DFPDFP-Digital Flat Panel Group标准是Compaq公司提出的一个行业标准，20针的DFP接口可以支持最高1280X1024分辨率。

支持DFP标准的大公司还有加拿大的ATL，该公司生产出了第一块具有DFP接口的显示卡。

后来VESA也将DFP接口选作P&D标准的过渡，实际上只要将两种接口标准的功能定义作一个比较，就会发现，二者并没有大的差别。
