公司总部：温州高新技术产业园区6号小区 邮编：325 011电话：0577-5690 3300 5655 3193传真：0577-5690 1111Add：No.6 Region of Wenzhou Hi-technology Zone, China P.C:325011 Tel：+86-577-5690 3300 5655 3193 Fax：+86-577-5690 1111E-mail:tingyu@Company Brief Qualification平板闸阀型号及图号的编制方法平板闸阀型号及图号的编制方法直行程气动执行机构代号5. 连接形式代号6. 平板闸阀结构形式代号10. 口径：为阀门的公称通径例如：国标阀门 - DN100； 美标阀门 - 4″； 缩径阀门 - DN100 X 80 （公称X缩径）； 4″X 3″。
（公称X缩径）8. 压力等级代号9. 阀门主体材料代号注：执行机构按用户要求配置手动装置时，在后面加“ W ”。
平板闸阀概述与结构特性平板闸阀经过半个多世纪的发展，现在已成为一种应用广泛的主要阀类。
平板闸阀的主要功能是切断和接通管道中的流体；无导流孔平板闸也可用于流体的调节与控制。
平板闸阀具有流体阻力小，密封性好，开关方便，可靠性高等特点。
平板闸阀主要由阀体、阀盖、阀杆、闸板、阀座、密封圈和支架等零件组成，属升降式开关切断阀。
它借助手轮或驱动装置在阀杆上端施加一定的转矩并传递给阀杆螺母，使它旋转并带动阀杆及闸板升降，完成阀门的全关或全开动作。
带导流孔平板闸阀有单闸板和撑开式双闸板两种结构，闸板上有一与阀体通道相同口径的通孔，当阀门开启时，闸板上的导流孔与阀体通道形成一直管道，便于介质流通及管道的通球清扫，防止介质沉积，影响管道的输送能力。
无导流孔平板闸阀闸板不带导流孔，阀门的体积小、重量轻。
适用于不须清理管道的各种油品，天然气等介质。
无导流孔调节型平板闸阀，可进行任意开度调节，以满足管道系统的流量要求。
阀门（采购）技术规格书编制：审核：批准：年月日阀门技术规格书模板一、总则1.1项目概述1.1.1本技术规格书适用于XXX装置阀门的招标采购工作。
1.1.2本技术规格书提出了阀门的设计、制造、检验、包装、运输和安装指导、监督和性能试验等方面的技术要求。
1.1.3本技术规格书提出的是最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本技术规格书和所列标准要求的高质量产品及其相应服务；对国家有关安全、环保等强制性标准，必须满足其要求。
1.1.4在签定合同后，采购方仍保留对本技术规格书的技术规范提出补充要求和修改的权力，合理的要求供货方应给予配合。
1.2项目描述及要求1.2.1 XXX装置需采购阀门X台，以满足现场生产需要和检维修作业需求。
1.2.2本技术规格书提出的是最低的设计、制造、供货、检验和验收等方面的技术要求，并未对一些技术细节做出规定，也未充分引述有关标准和规范的条文；制造单位应按本技术规格书要求和行业规范，重新设计完整的阀门图纸，编制制造方案,选择合适材质及核算性能、载荷,保证设备制造质量满足我厂正常生产使用的要求。
1.2.3卖方对所有阀门零部件负有全责，包括分包或采购的产品。
1.2.4卖方须执行本技术规格书所列标准，有矛盾时按较高标准执行；卖方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的标准。
1.2.5卖方应提供高质量的阀门，这些阀门应是成熟可靠、技术先进的产品。
1.2.6在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买卖双方共同商定。
1.2.7本技术规格书为订货合同的附件，与合同正文具有同等效力。
第1页/ 共6页阀门技术规格书模板1.3设计依据1.4项目功能二、技术要求2.1相关标准规范JB4732—1995 《钢制压力容器—分析设计标准》JB4730—2005 《承压设备无损检测》JB4726—2000 《压力容器用碳素钢及低合金钢锻件》JB/T4709—2007《钢制压力容器焊接规程》JB4385—87 《锤上自由锻通用技术条件》GB3077—88 《合金结构钢技术条件》GB9948—2006 《石油裂化用无缝钢管》GB713—2008 《锅炉和压力容器用钢板》GB/T984—2001《堆焊焊条》GB/T1804—2000《一般公差未注公差的线性和角度尺寸的公差》GB/T191-2008《包装储运图示标志》从订货之日起至中标方开始投料加工制造之前，因标准、规程发生修改或变化，招标方有权提出补充要求，双方协商解决。
（产品管理）JBT管线用钢制平板闸阀产品标准产品标准:JB/T5298管线用钢制平板闸阀2007-6-607:18阀门产品标准:JB/T 5298-1991 管线用钢制平板闸阀1范围本标准规定了管线用钢制平板闸阀产品的术语、型式和基本参数、技术要求、试验方法、检验规则和标志、包装、贮存的基本要求。
本标准适用于公称压力pN1.6~16MPa，公称通径DN50~1000mm，温度–29~121℃，介质为石油、天然气等管线用钢制平板闸阀（以下简称闸阀）。
2引用标准GB1047管子和管路附件公称通径GB1048管子和管路附件公称压力和试验压力GB4981工业用阀门的压力试验GB9113.1~9113.26整体钢制管法兰GB9115.1~9115.26对焊钢制管法兰GB9131钢制管法兰压力–温度等级GB12220通用阀门标志GB/T12252通用阀门供货要求GB12234通用阀门法兰和对焊连接钢制闸阀JB/T5300通用阀门材料ZBJ16006阀门的试验和检验(现为JB/T9092-1999)JB308阀门型号编制方法平板闸阀俩密封面和垂直中心线平行、弹性浮动阀座和闸板于启闭中始终相互贴合、闸板为板状的壹种平行式闸阀。
4型式和基本参数4.1型式4.1.1产品型号编制方法按JB308的规定。
4.1.2型式有单闸板、双闸板以及带导流孔和无导流孔的四种，具体结构如图1、图2所示。
4.2基本参数4.2.1公称压力按GB1048的规定。
4.2.2公称通径按GB1047的规定。
4.2.3钢制管法兰压力–温度等级按GB9131的规定。
5技术要求5.1阀体5.1.1法兰连接的结构长度按表1的规定，焊接连接的结构长度按表2的规定。
5.1.2结构长度公差：公称通径小于或等于DN250mm时，极限偏差为±1.6mm。
公称通径等于或大于DN300mm时，极限偏差为±3.2mm。
5.1.3阀体的最小壁厚按表3的规定。

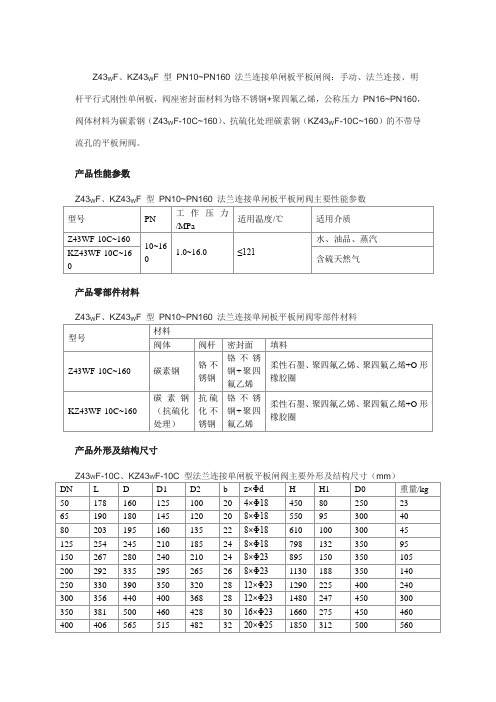

Z43W F、KZ43W F 型PN10~PN160 法兰连接单闸板平板闸阀：手动、法兰连接、明杆平行式刚性单闸板，阀座密封面材料为铬不锈钢+聚四氟乙烯，公称压力PN16~PN160，阀体材料为碳素钢（Z43W F-10C~160）、抗硫化处理碳素钢（KZ43W F-10C~160）的不带导流孔的平板闸阀。
产品性能参数Z43W F、KZ43W F 型PN10~PN160 法兰连接单闸板平板闸阀主要性能参数型号PN 工作压力/MPa适用温度/℃适用介质Z43WF-10C~16010~16 0 1.0~16.0 ≤121水、油品、蒸汽KZ43WF-10C~16含硫天然气产品零部件材料Z43W F、KZ43W F 型PN10~PN160 法兰连接单闸板平板闸阀零部件材料型号材料阀体阀杆密封面填料Z43WF-10C~160 碳素钢铬不锈钢铬不锈钢+聚四氟乙烯柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡胶圈KZ43WF-10C~160 碳素钢（抗硫化处理）抗硫化不锈钢铬不锈钢+聚四氟乙烯柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡胶圈产品外形及结构尺寸Z43W F-10C、KZ43W F-10C 型法兰连接单闸板平板闸阀主要外形及结构尺寸（mm）DN L D D1 D2 b z×Φd H H1 D0 重量/kg 50 178 160 125 100 20 4×Φ18450 80 250 2365 190 180 145 120 20 8×Φ18550 95 300 4080 203 195 160 135 22 8×Φ18610 100 300 45125 254 245 210 185 24 8×Φ18798 132 350 95150 267 280 240 210 24 8×Φ23895 150 350 105 200 292 335 295 265 26 8×Φ231130 188 350 140 250 330 390 350 320 28 12×Φ231290 225 400 240 300 356 440 400 368 28 12×Φ231480 247 450 300 350 381 500 460 428 30 16×Φ231660 275 450 460 400 406 565 515 482 32 20×Φ251850 312 500 560450 432 615 565 532 32 20×Φ252080 335 500 780 500 457 670 620 585 34 20×Φ302300 380 600 1050 600 508 780 725 685 36 20×Φ302680 445 800 1680 700 610 895 840 800 40 24×Φ303080 490 800 2250 800 660 1010 950 905 44 24×Φ343491 560 1000 4260 900 711 1110 1050 1005 46 28×Φ343897 610 1000 4260 1000 811 1220 1180 1115 50 28×Φ344317 715 1200 5540Z43W F-16、KZ43W F-16 型法兰连接单闸板平板闸阀主要外形及结构尺寸（mm）DN L D D1 D2 b z×Φd H H1 D0 重量/kg 50 178 160 125 100 16 4×Φ18450 80 250 2565 190 180 145 120 18 4×Φ18550 95 300 4280 203 195 160 135 20 8×Φ18610 100 300 48100 229 215 180 155 20 8×Φ18700 114 300 55125 254 245 210 185 22 8×Φ18798 132 350 100 150 267 280 240 210 24 8×Φ23895 150 350 115 200 292 335 295 265 26 12×Φ231130 188 350 150 250 330 405 355 320 30 12×Φ251290 225 400 260 300 356 460 410 375 30 12×Φ251480 247 450 350 350 381 520 470 435 34 16×Φ251660 275 450 500 400 406 580 525 485 36 16×Φ301850 312 500 610 450 432 640 585 545 40 20×Φ302080 335 500 970 500 457 705 650 608 44 20×Φ342300 380 600 1200 600 508 840 770 718 48 20×Φ412680 445 800 1850 700 610 910 840 788 50 24×Φ413080 490 800 2910 800 660 1020 950 898 52 24×Φ413491 560 1000 3600 900 711 1120 1050 998 54 28×Φ413897 610 1000 4950 1000 811 1255 1170 1110 56 28×Φ484317 715 1200 6160Z43W F-25、KZ43W F-25 型法兰连接单闸板平板闸阀主要外形及结构尺寸（mm）DN L D D1 D2 b z×Φd H H1 D0 重量/kg 50 178 160 125 100 20 4×Φ18450 80 250 2565 190 180 145 120 22 8×Φ18550 95 300 4580 203 195 160 135 22 8×Φ18610 100 300 50100 229 230 190 160 24 8×Φ23700 114 300 60125 254 270 220 188 28 8×Φ25798 132 350 110 150 267 300 250 218 30 8×Φ25895 150 350 128 200 292 360 310 278 34 12×Φ251130 190 350 128 250 330 425 370 332 36 12×Φ301290 225 400 280 300 356 485 430 390 40 16×Φ301480 250 450 370 350 381 550 490 448 44 16×Φ341660 275 450 525400 406 610 550 505 48 16×Φ341850 312 500 635 450 432 660 600 555 50 20×Φ342080 335 500 1010 500 457 730 660 610 52 20×Φ412300 380 600 1280 600 508 840 770 718 56 20×Φ412680 445 800 1930 700 610 955 875 815 60 24×Φ483080 490 800 3010 800 660 1070 990 930 64 24×Φ483491 560 1000 3820 900 711 1180 1090 1025 66 28×Φ543897 610 1000 5120 1000 811 1305 1210 1140 68 28×Φ584317 715 1200 6400Z43W F-40、KZ43W F-40 型法兰连接单闸板平板闸阀主要外形及结构尺寸（mm）DN L D D1 D2 b z×Φd H H1 D0 重量/kg 50 216 160 125 100 20 4×Φ18458 80 250 3865 241 180 145 120 22 8×Φ18555 95 300 5780 283 195 160 135 22 8×Φ18615 100 300 68100 305 230 190 160 24 8×Φ23710 114 300 68125 381 270 220 188 28 8×Φ25796 132 350 133 150 403 300 250 218 30 8×Φ25900 150 350 165 200 419 375 320 282 38 12×Φ301135 188 350 315 250 457 445 385 345 42 12×Φ341401 225 400 410 300 502 510 450 408 46 16×Φ341580 247 450 620Z43W F-63、KZ43W F-63 型法兰连接单闸板平板闸阀主要外形及结构尺寸（mm）DN L D D1 D2 b z×Φd H H1 D0 重量/kg 50 250 175 135 105 26 4×Φ23460 108 300 5565 280 200 160 130 28 8×Φ23555 125 300 7280 310 210 170 140 30 8×Φ23625 145 350 85100 350 250 200 168 32 8×Φ25720 165 350 98125 400 295 240 202 36 8×Φ30806 190 400 164 150 450 340 280 240 38 8×Φ34910 220 400 205 200 550 405 345 300 44 12×Φ341145 280 500 350 250 650 470 400 352 48 12×Φ411411 330 500 490 300 750 530 460 412 54 16×Φ411590 380 600 760Z43W F-100、KZ43W F-100 型法兰连接单闸板平板闸阀主要外形及结构尺寸（mm）DN L D D1 D2 b z×Φd H H1 D0 重量/kg 50 250 195 145 112 28 4×Φ25468 108 300 6565 280 220 170 138 32 8×Φ25565 125 300 9380 310 230 180 148 34 8×Φ25625 145 350 110 100 350 265 210 172 38 8×Φ30720 165 350 134 125 400 310 250 210 42 8×Φ34806 190 400 203150 450 350 290 250 46 12×Φ34910 220 400 320200 550 430 360 312 54 12×Φ411145 280 500 545250 650 500 430 382 60 12×Φ411411 330 500 630300 750 585 500 442 70 16×Φ481590 380 600 870 Z43W F-160、KZ43W F-160 型法兰连接单闸板平板闸阀主要外形及结构尺寸（mm）DN L D D1 D2 b z×Φd H H1 D0 重量/kg 50 300 215 165 132 36 8×Φ25473 108 300 8165 340 245 190 152 44 8×Φ30570 125 300 11580 380 260 205 168 46 8×Φ30630 145 350 155 100 472 300 240 200 48 8×Φ34725 165 350 200 125 500 355 285 238 60 8×Φ41810 190 400 345 150 550 390 318 270 66 12×Φ41915 220 400 600 200 630 480 400 345 78 12×Φ481150 280 500 780 250 775 580 485 425 88 12×Φ541416 330 500 1060 300 900 665 570 510 100 16×Φ541595 380 600 1280。
Z43F、KZ43wF单闸板平板闸阀KZ43wF、Z43F单闸板平板闸阀使用范围：该产品可用于石油、化工等行业。
产品符合标准：GB/T12234Z43F、KZ43wF单闸板平板闸阀的优点：单闸板平板闸阀的流阻小，不缩口的平板闸阀其流阻与短管的流阻相仿。
带导流孔的平板闸阀安装在管路上还可直接用清管器进行清管。
由于闸板是在两阀座面上滑动，因此平板闸阀能适用于带悬浮颗粒的介质，平板闸阀的密封面实际上是自动定位的。
阀座密封面不会受到阀体热变形的损坏。
而且即使阀门在冷状态下关闭，阀杆的热伸长也不会使密封面受到过载。
同时当阀门关闭时，无导流孔的平板闸阀也不要求闸板的关闭位置有较高的精度，因此电动平板闸阀可用行程来控制启闭位置。
Z43F、KZ43wF单闸板平板闸阀执行标准：口径：DN50-1200压力范围：0.6~16MPa，150~900Lb设计标准：JB/T5298、API 6D结构长度：JB/T5298、API 6D连接法兰：JB/T79、ANSI B16.5实验与检验：JB/T5298、API 6D压力-温度：GB9131、ANSI B16.34CAL: (- 1200Pressure range: 0.6 ~ 16 mpa, 150 ~ 900 lbDesign criteria: JB/T5298, API 6 dStructure length: JB/T5298, API 6 dConnecting flange: JB/T79, ANSI B16.5Experiment and test: JB/T5298, API 6 dPressure and temperature: GB9131, ANSI B16.34闸阀结构型式代号相关产品：弹性座封闸阀抗硫楔式闸阀高压锥齿轮闸阀电液动刀闸阀衬里闸阀钛合金闸阀镍铝青铜闸阀美标高压闸阀排渣闸阀青铜闸阀真空闸阀水封闸阀高温闸阀波纹管闸阀电动闸阀平板闸阀单闸板平板闸阀无导流孔平板闸阀高压平板闸阀锥齿轮平板闸阀陶瓷闸阀气动平板闸阀电动平板闸阀电动渣浆阀穿透式刀闸阀高压注水阀燃气闸阀电站闸阀超临界电动闸阀电动平行座闸阀不锈钢刀闸阀。
技术规格书项目名称: 中国第一汽车集团公司技术中心乘用车所建设项目编制:审核:批准:中铁十三局集团有限公司5月13日技术规格书1、设备名称阀门2、数量以设计图纸为准3、供应商资质要求3.1具有独立法人资格的国内生产企业、在中国大陆注册的外国独资或中外合资企业。
3.2在中国大陆注册的外国独资或中外合资企业参加投标的设备应是在中国境内组装生产的产品。
3.3应提供企业的有效期内营业执照副本( 投标书内附复印件加盖企业印章) 。
3.4供货厂家应提供 ISO9000质量管理体系认证证书( 投标书内附复印件加盖企业印章) 。
4、技术要求4.0通用技术要求4.0.1 阀体上或铭牌上应明确标注阀门品牌, 规格口径, 阀体承压等信息。
4.0.2阀体铸造外观应光滑、无积瘤、砂眼等明显缺陷。
4.0.3阀门的连接法兰要求符合国家标准, 并在技术文件注明标准号。
4.0.4阀门规格、型号应完全符合图纸及计划要求。
4.0.5阀门可承受的工压应大于实际工作压力。
阀门关闭状况下的任何一侧应承受1.1倍阀门工压值, 且不渗不漏。
4.0.6阀门制造厂应严格遵守JB/T9092进行检验, 并提供第三方检验报告和标准要求提供的其它技术文件。
4.0.7按阀门类别分类提供单件样品。
4.0.8卖方应提供阀门的设计、制造、检验及试验所遵照的最新标准。
4.1衬胶涡轮蜗壳式蝶阀4.1.1主要适用于供排水系统, 作为调节和截流设备使用。
使用温度在85左右, 适用介质淡水污水。
4.1.2蝶阀制造标准GB12238-89\GB12220-89检验标准GB/T13927-92材料标准GB12227-89、 GB9876-884.1.3阀门阀体和阀板采用球墨铸铁, 阀体密封圈和转轴采用不锈钢。
4.1.4阀门内外腔表面喷涂醇酸磁漆, 该漆耐腐性好, 附着力强, 无毒等优点, 可防止阀门生锈, 延长阀门使用寿命, 法兰型法兰蝶阀具有双向密封性能。
具有非常明显的耐腐蚀优异性能。
产品使用说明书Z43DF平板闸阀吴忠仪表有限责任公司一概述本平板闸阀系列是一种先进的闸阀结构，是在总结了第一代平板闸阀的经验与特点参照国外新型平板闸阀的特点设计而成。
它不但具有第一代闸阀的特点：开关力矩小；密封性能好、无泄露；使用寿命长等特点，还具有以下优点：⒈阀体结构更为合理，重量轻，便于野外安装作业；⒉闸板与阀座有双重密封，并且在闸板全关的状态下，可以带压清除阀腔污物和拆换填料等易损件；⒊阀杆填料处摩擦力矩小、密封性能好、可达到无泄露；⒋减小开关力矩，提高使用寿命。
在介质压力作用下，闸板阀座浮动紧贴而实现密封。
工作中阀座始终紧贴闸板，防止杂质进入密封面，加之密封脂的作用，有效地保护了密封面不受损伤，减少了密封面摩擦力，从而减少了开关力矩，提高了使用寿命；⒌阀内件抗硫、防腐、耐冲蚀性能好成本低。
产品在开关过程中，能承受含机械杂质的高流速流体的冲刷；⒍零部件互换性高。
7．可根据用户要求配用电动、气动不同型式的执行机构。
二使用范围⒈用于天然气输送。
本系列产品密封性能好，能防止天然气的漏失和对环境的污染。
闸板阀全开时，为全通口径，便于清管作业。
⒉用于石油输送。
本系列产品具有开关力矩小、操作方便、寿命长等特点，可取代楔式闸阀和球阀。
⒊用于化工、水电、冶金、城市建设等部门的气体及液体介质的输送。
三技术参数四结构及工作原理⒈Z43DF平板闸阀结构如图1所示：⒉工作原理顺时针转动手轮，（电动、气动型为输入相应的电、气信号）闸板下移，插入两阀座间，阀座密封面上镶嵌有具有弹性的矩形四氟密封圈，在介质压力作用下，阀板与密封圈强制接触，实现密封。
当阀前达到管线压力时，相应的力作用于阀板，迫使阀板进一步压缩下流阀座上的矩形四氟密封圈，直到阀板与金属阀座密封面接触，这样形成了双重密封，既一是矩形四氟密封圈与阀板过盈接触形成预紧软密封；二是金属阀座与阀板接触形成强制压紧的硬密封。
从而实现闸阀无泄露关闭。
逆时针转动手轮，闸板上移，阀打开。
平板闸阀(刀闸阀)使用说明书PZ73Y刀闸阀使用说明书浙江鼎耐流体控制科技有限公司ZHEJIANG DINGNAI FLUID CONTROL TECHNOLOGY CO.,LTD目录一、用途和性能规范 (1)二、主要标准依据 (1)三、型号辨别与说明 (1)四、主要结构及工作原理 (2)五、主要零件材料 (2)六、主要外型尺寸及连接尺寸（见附图） (3)七、阀门运输 (3)八、保管 (3)九、安装和使用 (4)十、维护和检修 (5)十一、可能发生的故障，原因及消除方法 (6)十二、用户须知 (6)一、用途和性能规范1.1 用途本产品主要用于固体颗粒、浆液体介质管路上作启闭器，接通或截断介质，不允许作节流和调节用，阀门最终工作状态只有全开或全关。
适用范围：排污、电力、造纸、煤矿等行业。
1.2 性能规范二、主要标准依据设计制造按JB/T 8691或MSS SP-81的规定；结构长度按GB/T 5188.2-94、DIN3202或MSS SP-81的规定；法兰连接按JB/T79、GB/T9113、DIN2543、ANSI B16.5a或JIS B2212的规定；检验与试验按JB/T 8691或MSS SP-81的规定；三、型号辨别与说明例：PZ673H-10CP 特种代号：排渣（刀形）Z 阀门类型：闸阀6 驱动装置：气动7 连接型式：法兰对夹式连接3 结构型式：单平板H Cr13密封10 公称压力：PN10C 阀体材质：碳素钢四、主要结构及工作原理本阀门采用手动明杆刀形平闸板结构。
阀体和阀盖采用螺栓连接。
其动作和密封原理是：通过手轮带动阀杆螺母旋转，阀杆螺母驱动阀杆运动，阀杆与闸板连接，由于闸板两侧带有可在阀体导轨中移动的导向槽从而保证闸板上下移动，起到开关作用。
其密封靠介质压力作用在堆焊合金密封面的闸板与阀体上壤嵌的密封条来完成。
为了保证闸板与密封面的密封，采用F4密封条。
同时为考虑在工作条件下，内腔流体对阀盖冲蚀在阀盖上设有密封条结构，保证了阀门全开时的密封。
平板闸阀技术规格书1 采用规范、标准及法规平板闸阀应满足或高于下面列出的规范和标准的最新版本的要求。
如果几种规范和标准的相关要求适用于同一情况，则应遵循相关要求最为严格的条款。
若本技术规格书与相关的技术规格书或标准有冲突，则应向业主咨询并得到其书面裁决后才能开展工作。
本技术规格书指定产品应遵循的规范和标准主要包括但不仅仅限于以下所列范围：API 6D 管线阀门API 6FA 阀门耐火测试API 598 阀门的检测和试验ASME B16.20 钢管阀兰的环形垫圈和环形槽ASME B1.20.1 管螺纹ASME B16.25 对焊接头ASME B16.34 法兰、螺纹和焊接端阀门JB/T5298 管线用钢制平板闸阀GB/T19672 管线阀门GB12234 通用阀门法兰和对焊连接钢制闸阀GB/T12224 钢制阀门一般要求GB/T12221 法兰连接金属阀门结构长度GB12220 通用阀门标志GB/T13927 通用阀门压力试验HG20596 《整体钢制管法兰（欧洲体系）》JB/T74 管路法兰及垫片GB12229 通用阀门碳素钢铸件技术条件JB/T7928 通用阀门供货要求JB/T 9092 阀门的检验与试验其它未列出的与本产品有关的规范和标准，厂家有义务主动向业主提供。
2 设计与制造2.1 阀门的设计与制造应遵循本技术规格书及相关标准规范的要求。
2.2 阀门应能满足连续运行30年以上，且相关性能（操作与密封）能长期满足工况要求。
2.3 地上阀门应为明杆、平行单闸板的双阀座结构，双向密封，阀腔内压可自动泄压，并设排污口。
阀门设计应有防止污物在阀门半开半关时进入阀腔的措施。
手轮上端阀杆罩需采用透明、防碎裂、耐磨、适应气候条件、环境温度的材料制造，以便随时可观察阀门的开关位置。
阀门关闭状态能进行安全排污。
埋地阀门为暗杆、上导流型式、平行单闸板的双阀座结构，双向密封，阀腔内压可自动泄压。
阀门的阀杆填料部分设计应有在线维修的结构和功能。
平板闸阀通用技术规格书CGTY - FM - 01 - 2013中国石油天然气集团公司物资采购管理部主编前言为了加强设备、材料的采购过程管理，推进集中采购标准化，特编制本技术规格书。
本技术规格书可作为具体采购合同的技术附件。
本文件包括基本要求、通用技术要求和数据单三部分内容：—基本要求，该部分主要包括范围、名词定义及采购基本要求；—通用技术要求，该部分规定了货物的采购通用与统一的技术要求；—数据单，该部分规定了货物采购时应明确的具体技术参数；当基本要求和合同条款不一致时，以合同条款为准；当通用技术要求与数据单不一致时，以数据单为准。
本文件所规范的货物属于第一部分规定范围内，通常适用于油田企业和炼化企业等通用的阀门采购。
实施采购时，应向供应商提供本文件，并要求其对本文件给予有效相应。
对于具体采购有特殊技术要求的，应在第三部分数据单的专用技术要求中列明，如必要可附加技术文件。
目录第一部分基本要求 (1)1. 范围 (1)2. 名词定义 (1)3. 项目总体要求 (1)第二部分通用技术要求 (4)1. 采用规范、标准 (4)2. 供货范围及界面 (6)3. 设计与制造 (6)4. 材料 (9)5. 检验和测试 (10)6. 备品、备件及专用工具 (13)7. 铭牌 (14)8. 涂层、包装和运输 (14)10. 技术服务 (16)11. 验收 (17)12. 保证和担保 (17)第三部分数据单 (18)1. 工程概况 (18)2. 现场条件 (18)3. 专用技术要求 (19)4. 数据表 (20)第一部分基本要求1. 范围本技术规格书为对采购货物在设计、制造、材料、测试、检验、包装、运输和验收等方面的最低要求。
本文件并不限制附加其他采购技术要求。
本技术规格书所涉及货物仅包括：平板闸阀。
2. 名词定义本技术规格书用到的名词定义如下：业主：采购合同出资方或货物最终物权所有方；设计方：业主委托的技术负责的机构或组织；供应商采购方：业主及其委托进行招标、谈判等采购活动的机构或组织；供应商：按照本技术规格书的要求为业主设计、制造、提供货物的公司或制造商；技术规格书：采购方提供的完整的技术规定；数据单：根据各采购需求实际情况，填入的用于订货的参数；质保期：采购合同约定的对采购货物因质量问题而出现故障时提供免费维修、更换及保养的时间段。
平板闸阀技术规格书1 采用规范、标准及法规平板闸阀应满足或高于下面列出的规范和标准的最新版本的要求。
如果几种规范和标准的相关要求适用于同一情况，则应遵循相关要求最为严格的条款。
若本技术规格书与相关的技术规格书或标准有冲突，则应向业主咨询并得到其书面裁决后才能开展工作。
本技术规格书指定产品应遵循的规范和标准主要包括但不仅仅限于以下所列范围：API 6D 管线阀门API 6FA 阀门耐火测试API 598 阀门的检测和试验ASME B16.20 钢管阀兰的环形垫圈和环形槽ASME B1.20.1 管螺纹ASME B16.25 对焊接头ASME B16.34 法兰、螺纹和焊接端阀门JB/T5298 管线用钢制平板闸阀GB/T19672 管线阀门GB12234 通用阀门法兰和对焊连接钢制闸阀GB/T12224 钢制阀门一般要求GB/T12221 法兰连接金属阀门结构长度GB12220 通用阀门标志GB/T13927 通用阀门压力试验HG20596 《整体钢制管法兰（欧洲体系）》JB/T74 管路法兰及垫片GB12229 通用阀门碳素钢铸件技术条件JB/T7928 通用阀门供货要求JB/T 9092 阀门的检验与试验其它未列出的与本产品有关的规范和标准，厂家有义务主动向业主提供。
2 设计与制造2.1 阀门的设计与制造应遵循本技术规格书及相关标准规范的要求。
2.2 阀门应能满足连续运行30年以上，且相关性能（操作与密封）能长期满足工况要求。
2.3 地上阀门应为明杆、平行单闸板的双阀座结构，双向密封，阀腔内压可自动泄压，并设排污口。
阀门设计应有防止污物在阀门半开半关时进入阀腔的措施。
手轮上端阀杆罩需采用透明、防碎裂、耐磨、适应气候条件、环境温度的材料制造，以便随时可观察阀门的开关位置。
阀门关闭状态能进行安全排污。
埋地阀门为暗杆、上导流型式、平行单闸板的双阀座结构，双向密封，阀腔内压可自动泄压。
阀门的阀杆填料部分设计应有在线维修的结构和功能。
阀杆顶部应有所有规格通用的方榫。
2.4 阀门的密封副采用软密封、硬密封、油脂密封三重密封结构，密封可靠，性能达到零泄漏（GB/T13927规定A级）。
2.5 阀座和闸板密封表面均应采用硬质合金处理，要求具有优良的耐腐蚀性、耐磨损性、耐高温性、抗折性和抗冲击性。
表面硬度不低于HRC45，能有效的耐介质的冲刷。
2.6 传动机构应确保阀门启、闭灵活方便、无卡滞现象。
启动力矩为普通阀门的1/3～1/20。
2.7 应在阀座尾部增设防细微杂质沉淀特殊结构，保证阀门的阀座尾部不积垢，使阀门的开关力矩不会随使用时间增长而增大。
2.8 明杆阀门为手轮操作。
暗杆阀门为T型手动扳手（与阀杆顶部方榫配套）。
2.9 阀体材质可为铸钢，并保证阀门的最大操作压力不低于阀门的公称压力。
2.10 用于密封的软密封材料和密封脂应适用于所输送的流体介质。
2.11 所有阀门为法兰连接。
要求法兰能够承受的最大压力不小于阀门的公称压力。
要求选用整体（IF）钢制管法兰。
法兰标准采用机械部标准。
3 材料3.1 除非另有规定，用于制造阀门的材料均应符合有关阀门材料标准的要求，使阀门的性能满足阀门所处工况的要求，并能保证使用寿命。
3.2 主要零部件和标准件应提供材料化学成分和机械性能检测报告，应提供无损检测报告。
3.3 阀座软密封材料采用VITON、PTFE或NYLON，其使用寿命不低于阀门的使用寿命。
闸板材质为锻钢。
3.4 阀座预紧弹簧应采用INCONEL X－750材料制成。
3.5 所选材料应能适应环境温度及操作条件，同时，制造商也可推荐采用经实践证明性能优于上述零件材料的材料制造阀门的相应零部件，并告知业主和设计方。
4 检验和测试4.1 阀门的检验和测试应严格按API 6D、API 598、ANSI B16.34执行。
投标商应在标书中提供测试大纲。
4.2 厂方至少应提前5天通知业主阀门的试验日期，如有必要，业主可能到制造厂进行监造及出厂前验收。
4.3 所有铸钢件和锻件都要求进行无损探伤检验。
4.4 阀门的检验与测试均应根据已由业主批准的检验与测试计划进行。
4.5 业主有权根据工程的需要，随时对所购产品的全过程进行检验。
5 备品、备件及专用工具5.1 投产与试运时所需备件应由供货商推荐并由供货商提供，并在标书中列出。
5.2 由供货商推荐并经业主认同的运行期为两年的备件及维护时所需的特殊工具应单独列表，并单独报价。
6 铭牌6.1 供货商应提供铭牌以正确标识每个阀门。
至少应显示如下信息：—阀门系列号—直径和额定压力—设计压力—对特殊等级的阀门，供货商应在铭牌上标出6.2 铭牌上的文字应在现场条件下长期保持清晰可读。
6.3 铭牌上文字为中文，单位制为国际单位制。
7 涂层、包装和运输7.1 阀门在试验后，应把试压用液体排放干净，保证阀腔的清洁与干燥并加润滑脂。
7.2 阀门两端部带防护盖，手轮部分带防护装置，防止运输中损坏。
7.3 阀门表面应清洁,地面安装的阀门表面应喷防锈漆，以保证阀门在使用期间不被腐蚀。
埋地阀门应在出厂前采用无溶剂型聚氨酯类涂料防腐，涂料涂装前表面预处理采用喷砂除锈方法，其除锈等级应达到GB/T8923《涂装前钢材表面锈蚀等级和除锈等级》中要求的Sa2.5级。
无溶剂型聚氨酯涂料涂层干膜厚度为：阀体、底座和承载阀部件≥1500μm。
凸出外缘部件≥1000μm。
同时应进行严格的涂层质量检查，国产阀门涂层预制及验收技术要求执行国家现行的相关规定。
7.4阀门的包装、运输、储存按GB/T12252执行。
7.4阀门涂色报业主认可。
8 提交文件所有提交文件、图纸和计算公式都应采用国际单位制。
8.1 投标提交的文件在投标过程中，供货商应向设计/业主提供如下的文件：—测试验收大纲—业绩表/跟踪报告—阀门的有关技术资料，如样本、图纸、计算书等—结构确认图—制造、检测时间计划及内容—与设计、制造、测试和检测相关的技术标准—全压差条件下开关阀门所需的额定扭矩—对阀门质量可靠性、使用寿命、技术服务与责任的承诺—供货商应对标书技术文件有实质性的响应。
—如果投标文件对招标技术文件有偏离，应在投标文件中列出偏差表。
—其它8.2定货后提交的文件8.2.1 定货后两周内，制造商应向设计方/业主提供如下图纸和文件：—有完整尺寸和细节的装配图，最低限度能满足设计方完成施工图设计的需要；—配套技术标准和规定。
8.2.2 阀门交货时，制造商应向设计方/业主提供如下图纸和文件：—使用说明书—安装维护手册—按有关标准对用于制造此阀门的材料进行化学成分分析和机械性能测试的工厂测试证书；—压力和密封试验合格证书；—无损探伤的检验报告；—阀门操作的试验报告；—质量合格证、产品合格证和使用说明及维修手册；—其他。
9 技术服务9.1供货商应到现场指导阀门装配，并对现场装配和调试质量负责。
9.2 供货商应提供现场安装需要的特殊工具。
9.3 当业主通知供货商要安装调试及投产运行时，供货商应派有经验的工程师到现场指导试运工作，提供技术支持。
9.4 技术服务的费用由供货商承担。
10 验收10.1 工厂验收：交货前两个月通知业主，由业主决定是否派工程师到工厂进行预验收。
检查产品加工过程中质量记录、产品性能检验报告、联合调试等有关情况。
且由买方签字准予发货。
10.2 到货验收：货物到达业主指定库房（或现场）后，由供货商派人员参加拆箱验收。
并由业主指定代表、买方、卖方签字确认。
10.3 中间验收：产品在现场由供货商派现场服务工程师进行最后检查调试并指导监督安装。
并由现场监理、施工单位、现场服务工程师签字确认。
10.4 最终验收：工程全线试运全压保压72小时以上。
由业主、买方、卖方签字确认。
11 售后服务11.1 供应商在货物清关和商检过程中，依据国家的有关规定和买方的要求，提供货物单据、证明材料等文件，配合买方办理通关商检。
11.2 供货商（制造厂）在中华人民共和国境内常设服务机构，应昼夜24小时提供足够的备品、备件和技术服务。
11.3 当设备出现故障或不能满足业主要求时，供货商应按业主要求排除故障，直到业主满意为止。
11.4 在保修期内，当设备需要维修或更换部件时，在业主的要求下，供货商应派有经验的工程师到现场进行技术支持。
11.5 当业主需要供货商提供服务时，供货商应在24小时内作出答复，（如必要）在48小时内派服务工程师到现场。
确需国外派员时不超过20天。
11.6 在质保期内，供货商负责对业主提出的质量异疑做出书面明确答复。
确属质量问题时，供货商应及时采取保护措施且负责免费更换。
并相应延长其保质期。
11.7 产品寿命期内，供货商应确保所有零备件的供应。
11.8 供货商对零备件的供应，国内调配时间不超过48小时，国外调配时间不超过20天。
12 保证和担保所有的阀门在使用期间保证不会出现材料、设计和制造工艺等方面的缺陷。
若在使用期间有任何上述缺陷，供货商应进行必要的更换和维修。
在保证和担保期内，如果出现任何缺陷或故障，供货商应免费提供更换、维修和装运以及现场劳务服务。
保证期应从货物离港之日算起18个月或货物到达目的港之日算起12个月，以先到为准。
13 特殊要求技术条件业主有权随时根据需要进行检查。
根据需要的条件，业主保留要求供货商对阀门进行高压气密封试验的权利。
