水阀技术规格书

技术规格书标题：平衡阀第一部分：总则本技术需求书的使用范围，仅限于平衡阀设备供货、安装、调试与相应的服务。

本技术需求书提出的是最低限度的要求，并未对一切细节作出规定，也未充分引述有关标准和规范的条文。

投标人应保证提供符合本技术需求书和有关最新标准的产品，保证工程安装质量符合设计要求及本技术需求书要求和最新适用的国家规范和标准。

本技术需求书所使用的标准如与投标人所执行的标准发生矛盾时，按较高标准执行。

投标人应对本技术需求书中所列明的各项功能、性能和使用要求作出明确的响应。

如投标产品的功能或技术性能指标优于本技术需求书所提出的要求，则应在投标文件中作出明确说明，以便在评标价相等或相当的情况下作出对投标人有利的评估。

投标人在投标中选用的设备和材料要满足或优于本技术需求书的要求。

除有特殊说明之外，本技术需求书中所有指定的具体技术参数或参数范围，均应理解为是招标人可接受的最低要求。

也即，当对应技术参数或参数范围是越小越好时，则指定的具体技术参数或参数范围应理解为是上限值或最大允许范围；当对应技术参数或参数范围是越大越好时，则指定的具体技术参数或参数范围应理解为是下限值或最小允许范围。

投标人提供的一切资料均应以中文为准，如果因为语言误差造成的损失由投标人负责。

第二部分：设备以及投标人规定2.1设备的一般规定投标人提供的设备应满足招标文件要求并含招标文件中未详尽描述的，但为保证设备能正常有效运行所要求的详细要求，并提供全新、先进、优质设备。

投标人应对投标内容所涉及的专利承担责任，并负责保护招标人的利益不受任何侵害。

一切由于文字、商标和技术专利侵权引起的法律裁决、诉讼和费用均与招标人无关。

标志：各设备均应有铭牌，铭牌的内容按中华人民共和国有关标准确定。

制造商要求：1、所提供的产品应是技术成熟的整体原装进口品牌产品，如产品产地在中国，且为全球唯一生产工厂，需提供证明函件。

所提供产品必须为国内外同一型号，且该型号与其英文官方网站上型号一致。

阀门技术规格书1. 项目简介1.1工程规模：2万吨/日，K总=1.48。

********污水处理厂位于*********区石河街道，以***铁路线为分割线，分为***服务片区和****服务片区，整体规划排水服务范围41.64 km2，北侧为**，西侧**，南侧和东侧为******排水片区。

服务范围内规划用地性质主要为居住用地、教育科研用地、商业服务设施用地和绿化用地。

1.2工程地点本项目工程地点：石河街道南1 号路南侧、哈大客运专线东侧。

总占地面积1.77hm2。

1.3处理工艺采用 MUNITANK（改良型交替式内循环反 应池）为主体的生物反应系统，深度处理采用高效沉淀池+滤布滤池工艺，出水经紫外线消毒达到国家一级A 排放标准排入厂区北侧柳条河，最终汇入渤海。

污泥“储泥池→浓缩机→污泥调理池→污泥深度脱水系统（隔膜压滤机）”工艺，近期污泥脱水至含水率≤60%后送至普湾经济区管委会指定地点处置，远期污泥运至污泥处理厂集中处置。

1.4自然条件：全区整体地势状况为南、北、东侧临山，地势较高；西侧及中部临海，地势较低。

*******经济区属暖温带季风气候 ，具有海洋气候特点，气候温和湿润，受东亚季风的影响，四季气候分明，冬季较长，夏季次之，春秋过渡季节最短。

多年平均相对湿度66%。

多年平均无霜日为254 天。

*******经济区因气候因素和自然地理条件影响，降水量的年际变化和年内分配都极不均匀，多年平均降水量为650mm，年内降水量多为7 月、8 月与9月份，降水量约占全年的62%。

多年平均蒸发量为878mm。

本区受季风影响，夏季多东南风，冬季多偏北风，累年最多风向为SSE 向。

1.5设计进、出水水质序号 水质指标项目 单位 浓度进水 出水1 CODcr mg/l ≤450 ≤ 502 BOD5 mg/l ≤220 ≤ 103 SS mg/l ≤300 ≤104 NH3-N mg/l ≤35 ≤5（8）5 TN mg/l ≤45 ≤156 TP mg/l ≤3 ≤0.57 PH 6-9 6-98 粪大肠菌群数 个/L ≤1000 2.招标要求详见招标文件第一册。

技术规格书1范围 (3)2术语和定义 (3)3项目总体要求 (3)4规范性引用文件 (3)5供货范围及界面 (5)6输送介质物性及气象资料 (5)7技术要求及结构 (7)8材料 (8)9检验和测试 (9)10备品、备件及专用工具 (10)11铭牌 (10)12涂层、包装和运输 (11)13提交文件 (12)14技术服务 (13)15验收 (13)16售后服务 (14)17保证和担保 (14)范围本技术条件规定了用于井区天然气地面集输工程的闸阀在设计、制造、材料、测试、检验、运输和验收等方面的最低要求。

2术语和定义本技术条件用到的名词定义如下：业主：项目投资人或其委托的管理方。

设计：承担项目工程设计任务的设计公司或组织。

供货商：是指按照本技术条件的要求为业主设计、制造、提供成套设备/材料的公司或厂家;技术规格书：业主和设计提供的完整的技术规定，包括技术要求、数据单、技术评分表；技术条件：各工程项目通用并统一的技术要求；数据单：是指根据各工程项目实际情况，填入的用于订货的参数；技术评分表：技术评分表是招标投标过程中通用的技术组评分标准；质保期:是指供货商承诺的对所供产品因质量问题而出现故障时提供免费维修及保养的时间段。

3项目总体要求3.1质量承诺供货商应对所供闸阀及其配件产品的设计、制造、供货、检查和试运负有全部责任，保证所提供闸阀及其配件产品满足国家和行业有关标准和规范以及技术条件的要求。

闸阀及其配件产品有选用的材料和零件应该是全新的、高质量的，不存在任何影响到性能的缺陷。

业主使用时发生性能不合格等质量问题和运输中出现问题，供货商要赔偿由此带来的所有损失和费用。

要求供货商对上述情况做出保证。

在业主选用设备适当和遵守保管及使用规程的条件下，在质保期内闸阀及其配件产品因供货商设计、制造质量而发生损坏和不能正常工作时，供货商应该免费为业主更换或者修理，造成业主人身和财产损失的，供货商应对其予以赔偿。

供货商应从系统长周期运行的角度来统筹设计、选择、制造和供应，以及提供售后服务和技术支持，应利用目前最适当的技术确保闸阀的安全可靠运行。

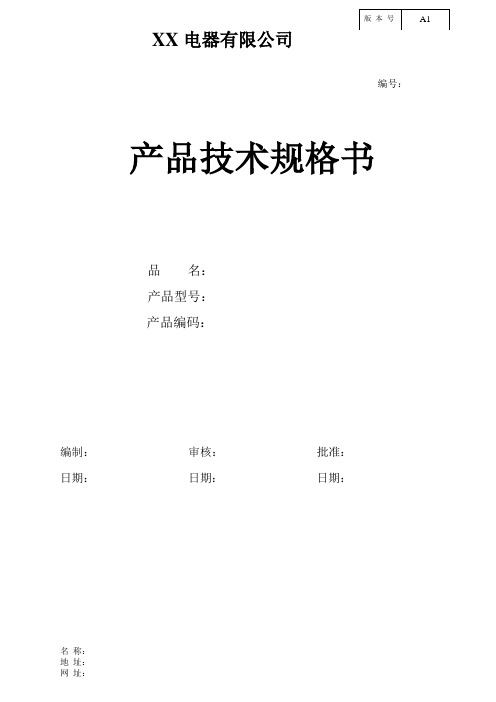

XX 电器有限公司编号：名 称： 地 址：产品技术规格书品 名： 产品型号：产品编码：编制： 审核： 批准： 日期： 日期： 日期：1.基本信息本承认书规定了进水阀的关键参数，性能要求，检验标准，测试标准，抽样判定规则及生产工艺、包装运输等1.1产品概述：本实用新型产品是属于水阀类，是一进一出单阀控制的进水阀，是一种用来控制流体的自动化基础元件，属于执行器；生活中用于控制水的流动或停止，一般会用到这种电磁阀。

其工作原理是，电磁阀里有密闭的腔,当线圈通电时，电磁铁芯吸合，卸压孔打开，在进水咀介质的压力推动，打开主阀口，介质流通。

当线圈断电时，弹簧复位并推动阀芯和伸缩套封住卸压孔，主阀口关闭，介质截止。

这样通过控制电磁阀的电流就控制了机械运动。

1.2产品结构：结构特点说明，各部件良好配合为关键。

2. 关键参数1. 零件表面光洁,无缺陷,装配牢固可靠,无松动现象,其性能应符合GB/T1291-91的要求；2.额定电压为220V-240V 50/60Hz,额定电流为30±5mA(不通水状态);3.绝缘等级为F级；4.适用水压: 0.02-1.0MPa；5.最大耐水压: 1.6MPa以下,历时10Min无渗漏；6. 绝缘电阻: 导电部分和外露金属部分,非金属部分之间均大于100MΩ；7. 匝间绝缘: 对线圈施加1500V,50Hz的脉冲电压,在示波仪上观察到的是完整的正弦波；8. 电气强度:绝缘电阻通过后，导电部分和外露不通电金属和非金属之间施加3125V 50Hz高压1Min的时间,不应击穿；9. 流量要求:（根据客户要求）；10. 绕组温升: <75K；11. 线圈电阻为4.1±0.3KΩ；12. 寿命不小于30000次,常温,额定电压下通5S,断5S为一周期，厂家要每周做一次寿命试验：1)0.02MPa时,5000次；2)0.3MPa时,20000次；3) 0.8MPa时,5000次；13. 噪声,声压级小于55dB(A)；14.注公差的塑料件按MT5,金属件按IT14级验收；15. 电磁部分的工作按连续工作考核。

静态水力平衡阀技术规格书
1阀体
1）静态平衡阀应具有防结露功能，从而避免冷量的流失及滴水现象发生。

2）采用法兰连接。

2材质要求：
1）阀体采用碳钢Q235—A，
2）阀盖采用碳钢Q235—A，
3）阀锥采用不锈钢316L
4）阀轴采用不锈钢316L
5）阀体内外表均使用喷塑粉（环氧树脂）进行表面处理.
3工艺要求：
1）阀体、阀盖等内外表面要进行喷砂处理、以除去铁锈、水分及油等杂质。

2）阀内外部应采用静电喷涂烧结法、涂敷卫生级无毒环氧树脂粉体涂装、防止生锈和流体腐蚀.
3）涂层应光滑均匀无缺陷、涂料干后不溶解于水,不影响水质,并不因空气温度变化而分解。

4）涂层厚度应达0.2mm以上，粉末涂料必须经过检测，符合饮用水卫生要求，并提供涉及饮用水卫生安全产品之检测报告或相关之卫生许可批件.
4阀门检验：
为保证所提供平衡阀符合本工程要求,供货方需于交货前进行规定检验,项目如下：
1）水压试验：
阀壳强度试验:压力为1.5MPa（2.4MPa）不得渗水。

阀座密封试验:压力为1.1MPa（1.76MPa）不得渗水。

2）操作试验：
全套阀组合好后，连续操作五次以上，应相当顺利不致卡阻或破裂或不当现象产生。

3）阀门包装：
阀门在装配时严禁在内腔涂抹油脂，测试完成后应用清水将内腔冲冼干净并
用封口封住，以防垃圾进入。

4）出厂检测：
阀门出厂检测应严格按照GB/T13927的标准执行，作到100%全检，并出厂时提供厂方的随货检验报告作为质量依据。

技术规格及要求第一节总则1、本次招标为甲方阀门类设备年度长协采购，各投标供应商应按照本技术协议所标注的产品型号、规格等要求严格执行，并提供MA证书。

如所供设备物资与服务不能满足甲方要求，甲方有权解除本年度长协。

2.本技术规格书的使用范围限乌审旗当地气象条件设备技术要求。

它包括运行条件、技术条件等。

3.本技术规范提出的是最低限度的技术要求，并对主要技术细节作出规定。

供方应保证提供符合本技术条件和工业标准的优质产品。

4.投标方应保证制造中所有工艺、材料等均应符合本协议书的规定。

5.如果投标方没有以书面形式对本技术条件的条文提出异议，那么可以认为供方提出的产品完全满足本技术条件的要求。

第二节技术规格与要求1、技术规格1.设备有关标准及规范1.1闸阀类：上述产品根据材质不同以及连接方式不同应符合国标闸阀的执行标准结构长度GB12221-89，法兰尺寸GB9113-2000 JB79-94，压力-温度GB9131，设计/制造GB12237-94，试验-检验GB/T13927 HB/T9092。

1.2球阀类：符合GB/T 12237-2007标准1.3截止阀：产品根据材质不同以及连接方式不同应符合国标GB/T12235-1989、GB/T12233-1989标准1.4止回阀：产品根据材质不同以及连接方式不同应符合国标GB/T12235-1989、GB/T12233-1989标准1.5安全阀：产品根据材质不同以及连接方式不同应符合国标GB12241-1989、GB10879-1989标准1.6手柄传动蝶阀：产品根据材质不同以及连接方式不同应符合国标GB/T12238-1989、GB/T12233-1989标准1.7质保期1年。

1.8本次采购为长协招标，投标厂家分别报单价及总价。

1.9阀门及其附件的设计、制造、喷涂、检验、试验和包装应符合投标方的制造标准及投标方的国家标准，应包括但不局限于下列的有关标准和规范，且需按国家和行业现行最新版本执行：GB/T12220-1989 《通用阀门标志》JB/T8527-1999 《金属密封蝶阀》GB/T12238-2008 《法兰和对夹连接弹性密封蝶阀》DL/T746-2001 《电站蝶阀选用导则》GB/T10869-2008 《电站调节阀技术条件》JB/T3595-2002 《电站阀门一般要求》GB/T12224-2005 《钢制阀门一般要求》GB/T12221-2005 《金属阀门结构长度》GB/T9113.1-2000 《平面、凸面整体钢制管法兰》GB/T9115.1-2001 《平面、凸面对焊钢制管法兰》GB/T9124-2000 《钢制管法兰技术条件》GB/T13402-1992 《大口径碳钢管法兰》GB/T15601-1995 《管法兰用金属包覆垫片》GB/T4622.2-2008 《缠绕式垫片管法兰用电片尺寸》GB/T12225-2005 《通用阀门铜合金铸件技术条件》GB/T12228-2006 《通用阀门碳素钢锻件技术条件》GB/T12229-2005 《通用阀门碳素钢铸件技术条件》GB/T12230-2005 《通用阀门不锈钢铸件技术条件》GB/T22652-2008 《阀门密封面堆焊工艺评定》JB/T106-2004 《阀门的标志和涂漆》JB/T1700-2008 《阀门零部件螺母、螺栓和螺塞》JB/T1701-2010 《阀门零部件阀杆螺母》JB/T1702-2008 《阀门零部件轴承压盖》JB/T1703-2008 《阀门零部件衬套》JB/T1708-2010 《阀门零部件填料压盖、填料压套和填料压板》JB/T1712-2008 《阀门零部件填料和填料垫》JB/T1718-2008 《阀门零部件垫片和止动垫圈》JB/T1759-2010 《阀门零部件轴套》JB/T5208-2008 《阀门零部件隔环》JB/T5210-2010 《阀门零部件上密封座》JB/T5211-2008 《阀门零部件闸阀阀座》JB/T93-2008 《阀门零部件扳手、手柄和手轮》GB/T13927-2008 《工业阀门压力试验》JB/T6902-2008 《阀门液体渗透检查方法》JB/T9092-1999 《阀门的检验与试验》GB/T12223-2005 《部分回转阀门驱动装置的连接》DL/T641-2005 《电站阀门电动执行机构》GB/T24923-2010 《普通型阀门电动装置技术条件》GB755-2008 《旋转电机-定额和性能》GB1032-2005 《三相异步电机试验方法》GB4208-2008 《外壳防护等级（IP代码）》GB/T4879-1999 《防锈包装》GB/T6388-1986 《运输包装收发货标志》GB/T13384-2008 《机电产品包装通用技术条件》GB/T13306-2011 《标牌》GB/T191-2008 《包装储运图示标志》2.本规范书内所有部件涉及到的有关标准及规范均应采用有效版本。

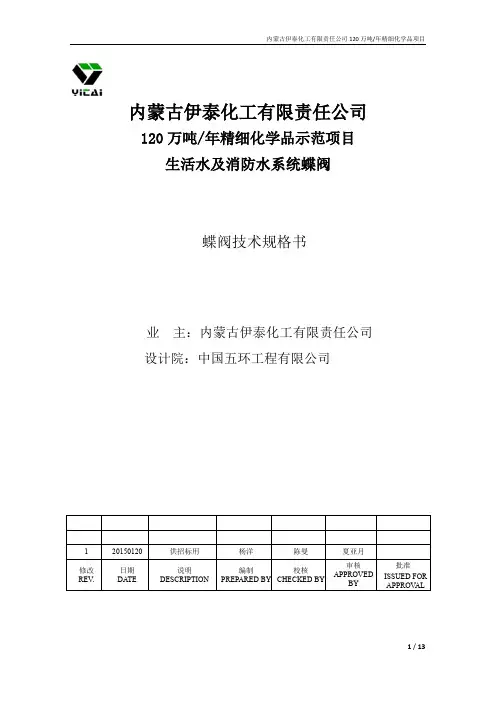

内蒙古伊泰化工有限责任公司120万吨/年精细化学品示范项目生活水及消防水系统蝶阀蝶阀技术规格书业主：内蒙古伊泰化工有限责任公司设计院：中国五环工程有限公司目录第一章总则 (3)第二章产品描述 (4)第三章设计依据 (4)第四章应用标准 (4)第五章技术要求 (5)第六章检验与验收 (7)第七章质量保证 (9)第八章售后服务 (9)第九章供货清单和范围 (10)第十章交付资料清单 (11)第十一章包装、运输及验货 (12)第十二章投标方责任 (12)第十三章其它 (12)第十四章附录 (12)第十五章技术偏离 (13)第一章总则1、本技术规格书适用于内蒙古伊泰化工有限责任公司120万吨/年精细化学品示范项目生活水及消防水系统。

2、设备名称：生活水及消防水系统蝶阀；数量：9台。

3、本技术规格书提出的是对阀门最低限度的要求，并未对一切细节做出规定，也未充分引述有关标准和规范的条文，投标方必须保证提供符合技术规格书和有关最新工业标准的产品。

4、本技术协议所使用的标准如与卖方所执行的标准发生矛盾时，按较高较严的标准执行。

5、卖方承诺所提供的产品是满足买方工况要求的、全新的设备，如出现不能满足买方工况等问题，卖方将无偿提供符合买方工况的产品，并满足买方工期要求。

6、投标方报价文件的技术部分必须由仪表制造商提供或确认。

7、所提供的产品必须有国内良好的使用业绩，具体业绩要求见商务文件。

报价文件中应提供含有用户单位、工程项目名称、交货时间、气动调节阀种类、使用状况、联系人及联系方式等内容的业绩表。

8、投标方的技术报价书除了必须遵循技术规格书之外，还必须遵循仪表数据表的要求。

投标方提供的产品必须完全满足或优于技术规格书和仪表数据表的要求。

9、投标方的技术报价与技术规格书的技术要求如有偏差，投标方必须在偏差项表中列出说明。

投标方未在偏差表列出的内容均被视为完全符合招标方请购单的要求。

10、技术规格书和仪表数据表除招标方和投标方之外，不得向任何第三方泄漏。

进口阀门技术规格书Off-shore Valve Specification1．总则1.General1．1 概述1.1 Introduction本技术规格书是招标书的附件，用于中国石油化工集团公司南京化学工业有限公司大化肥装置原料改造项目（下简称项目）进口阀门的的设计、供货、试验和技术服务。

This specification is the appendix of the RFQ package. It covers the design, supply, testing and service for the off-shore valves for the NCIC FEEDSTOCK REVAMP PROJECT (hereafter called the “Project”) of China Petroleum and Chemical Corp. (SINOPEC).本技术规格书所列是对进口阀门的基本要求，并未对所有技术细节作出规范，也未完全陈述与之有关的规范和标准，且并不因此而减轻卖方在正确进行设计、保证系统可靠性和安全操作方面的责任。

This specification covers the basic requirements of the off-shore valves. It does not specify all the technical details and does not state all the codes and standards related therein. Seller is not relieved of his responsibilities in correct design, ensuring reliability for the system and safe operation.装置所在地：中国江苏省南京市六合区，南京化学工业有限公司Plant Location: Nanjing Chemical Industrial Co., Ltd. Liuhe District, Nanjing, Jiangsu Province, PRC.术语解释：Definitions:买方: 中国石化国际事业有限公司Buyer：China Petrochemical International Co.,Ltd.卖方:提供阀门的制造厂或代理公司Seller：The manufacturer or agent for the supply of the valves herein.。

一、技术要求1.概述1.1工程概况北京地铁亦庄线线路起点位于宋庄路与石榴庄路交叉口南侧，以地下线形式沿宋庄路向南，至顶秀家园后转向东,在凉水河北侧与凉水河并行,下穿南四环后沿四环南侧向东；线路在龙爪树路转向南，沿规划龙爪树路穿过小红门中心区，下穿通久路及高压走廊，在三台山村西侧出地面，以高架线形式上跨成寿寺路及凉水河，进入旧宫地区；在旧宫镇东边缘上跨旧宫北路，之后线路转向东，跨越凉水河及南五环后进入开发区；开发区内线路沿亦庄文化园西路、宏达路、康定街等预留轨道位置到达通惠排干渠；过通惠排干渠后转入地下，以地下线方式沿规划站前街到达亦庄新城东部的亦庄火车站。

起点设置宋家庄停车场、终点设置车辆段各一处。

本线路途经丰台、朝阳、大兴、通州四个辖区和亦庄开发区，正线全长23.23km，地下线长约8.95km，高架线路13.95km，U型槽及路基段0.69km。

宋家庄出入段线长1.38km，亦庄火车站出入段线0.77km。

全线共设车站14 座，其中地下车站6 座，高架车站8 座。

全线换乘车站共5座，宋家庄站与M5、M10换乘，旧宫东站及荣京街站与L5换乘，经海路站与M12换乘，亦庄火车站与京津城际及S6线换乘。

1.2本工程阀门类型包括车站及区间暗杆软密封闸阀、对夹式蝶阀、复合式排气阀、静音式止回阀、活塞式液压水位控制阀、橡胶瓣止回阀、内螺纹手动截止阀、电动两通阀、倒流防止器、电动执行器及安全泄压阀、橡胶软接头等。

1.3本技术规格书并未充分引述有关标准和规范的条文，提出的是最低限度的技术要求，供货商提供符合本技术规格书和工业制造标准的优质、成熟产品。
