气井阀门技术规格书

阀门技术规格书1. 项目简介1.1工程规模：2万吨/日，K总=1.48。

********污水处理厂位于*********区石河街道，以***铁路线为分割线，分为***服务片区和****服务片区，整体规划排水服务范围41.64 km2，北侧为**，西侧**，南侧和东侧为******排水片区。

服务范围内规划用地性质主要为居住用地、教育科研用地、商业服务设施用地和绿化用地。

1.2工程地点本项目工程地点：石河街道南1 号路南侧、哈大客运专线东侧。

总占地面积1.77hm2。

1.3处理工艺采用 MUNITANK（改良型交替式内循环反 应池）为主体的生物反应系统，深度处理采用高效沉淀池+滤布滤池工艺，出水经紫外线消毒达到国家一级A 排放标准排入厂区北侧柳条河，最终汇入渤海。

污泥“储泥池→浓缩机→污泥调理池→污泥深度脱水系统（隔膜压滤机）”工艺，近期污泥脱水至含水率≤60%后送至普湾经济区管委会指定地点处置，远期污泥运至污泥处理厂集中处置。

1.4自然条件：全区整体地势状况为南、北、东侧临山，地势较高；西侧及中部临海，地势较低。

*******经济区属暖温带季风气候 ，具有海洋气候特点，气候温和湿润，受东亚季风的影响，四季气候分明，冬季较长，夏季次之，春秋过渡季节最短。

多年平均相对湿度66%。

多年平均无霜日为254 天。

*******经济区因气候因素和自然地理条件影响，降水量的年际变化和年内分配都极不均匀，多年平均降水量为650mm，年内降水量多为7 月、8 月与9月份，降水量约占全年的62%。

多年平均蒸发量为878mm。

本区受季风影响，夏季多东南风，冬季多偏北风，累年最多风向为SSE 向。

1.5设计进、出水水质序号 水质指标项目 单位 浓度进水 出水1 CODcr mg/l ≤450 ≤ 502 BOD5 mg/l ≤220 ≤ 103 SS mg/l ≤300 ≤104 NH3-N mg/l ≤35 ≤5（8）5 TN mg/l ≤45 ≤156 TP mg/l ≤3 ≤0.57 PH 6-9 6-98 粪大肠菌群数 个/L ≤1000 2.招标要求详见招标文件第一册。

技术规格书1范围 (3)2术语和定义 (3)3项目总体要求 (3)4规范性引用文件 (3)5供货范围及界面 (5)6输送介质物性及气象资料 (5)7技术要求及结构 (7)8材料 (8)9检验和测试 (9)10备品、备件及专用工具 (10)11铭牌 (10)12涂层、包装和运输 (11)13提交文件 (12)14技术服务 (13)15验收 (13)16售后服务 (14)17保证和担保 (14)范围本技术条件规定了用于井区天然气地面集输工程的闸阀在设计、制造、材料、测试、检验、运输和验收等方面的最低要求。

2术语和定义本技术条件用到的名词定义如下：业主：项目投资人或其委托的管理方。

设计：承担项目工程设计任务的设计公司或组织。

供货商：是指按照本技术条件的要求为业主设计、制造、提供成套设备/材料的公司或厂家;技术规格书：业主和设计提供的完整的技术规定，包括技术要求、数据单、技术评分表；技术条件：各工程项目通用并统一的技术要求；数据单：是指根据各工程项目实际情况，填入的用于订货的参数；技术评分表：技术评分表是招标投标过程中通用的技术组评分标准；质保期:是指供货商承诺的对所供产品因质量问题而出现故障时提供免费维修及保养的时间段。

3项目总体要求3.1质量承诺供货商应对所供闸阀及其配件产品的设计、制造、供货、检查和试运负有全部责任，保证所提供闸阀及其配件产品满足国家和行业有关标准和规范以及技术条件的要求。

闸阀及其配件产品有选用的材料和零件应该是全新的、高质量的，不存在任何影响到性能的缺陷。

业主使用时发生性能不合格等质量问题和运输中出现问题，供货商要赔偿由此带来的所有损失和费用。

要求供货商对上述情况做出保证。

在业主选用设备适当和遵守保管及使用规程的条件下，在质保期内闸阀及其配件产品因供货商设计、制造质量而发生损坏和不能正常工作时，供货商应该免费为业主更换或者修理，造成业主人身和财产损失的，供货商应对其予以赔偿。

供货商应从系统长周期运行的角度来统筹设计、选择、制造和供应，以及提供售后服务和技术支持，应利用目前最适当的技术确保闸阀的安全可靠运行。

阀门（采购）技术规格书编制：审核：批准：年月日阀门技术规格书模板一、总则1.1项目概述1.1.1本技术规格书适用于XXX装置阀门的招标采购工作。

1.1.2本技术规格书提出了阀门的设计、制造、检验、包装、运输和安装指导、监督和性能试验等方面的技术要求。

1.1.3本技术规格书提出的是最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本技术规格书和所列标准要求的高质量产品及其相应服务；对国家有关安全、环保等强制性标准，必须满足其要求。

1.1.4在签定合同后，采购方仍保留对本技术规格书的技术规范提出补充要求和修改的权力，合理的要求供货方应给予配合。

1.2项目描述及要求1.2.1 XXX装置需采购阀门X台，以满足现场生产需要和检维修作业需求。

1.2.2本技术规格书提出的是最低的设计、制造、供货、检验和验收等方面的技术要求，并未对一些技术细节做出规定，也未充分引述有关标准和规范的条文；制造单位应按本技术规格书要求和行业规范，重新设计完整的阀门图纸，编制制造方案,选择合适材质及核算性能、载荷,保证设备制造质量满足我厂正常生产使用的要求。

1.2.3卖方对所有阀门零部件负有全责，包括分包或采购的产品。

1.2.4卖方须执行本技术规格书所列标准，有矛盾时按较高标准执行；卖方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的标准。

1.2.5卖方应提供高质量的阀门，这些阀门应是成熟可靠、技术先进的产品。

1.2.6在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买卖双方共同商定。

1.2.7本技术规格书为订货合同的附件，与合同正文具有同等效力。

第1页/ 共6页阀门技术规格书模板1.3设计依据1.4项目功能二、技术要求2.1相关标准规范JB4732—1995 《钢制压力容器—分析设计标准》JB4730—2005 《承压设备无损检测》JB4726—2000 《压力容器用碳素钢及低合金钢锻件》JB/T4709—2007《钢制压力容器焊接规程》JB4385—87 《锤上自由锻通用技术条件》GB3077—88 《合金结构钢技术条件》GB9948—2006 《石油裂化用无缝钢管》GB713—2008 《锅炉和压力容器用钢板》GB/T984—2001《堆焊焊条》GB/T1804—2000《一般公差未注公差的线性和角度尺寸的公差》GB/T191-2008《包装储运图示标志》从订货之日起至中标方开始投料加工制造之前，因标准、规程发生修改或变化，招标方有权提出补充要求，双方协商解决。

技术规格书项目名称: 中国第一汽车集团公司技术中心乘用车所建设项目编制:审核:批准:中铁十三局集团有限公司5月13日技术规格书1、设备名称阀门2、数量以设计图纸为准3、供应商资质要求3.1具有独立法人资格的国内生产企业、在中国大陆注册的外国独资或中外合资企业。

3.2在中国大陆注册的外国独资或中外合资企业参加投标的设备应是在中国境内组装生产的产品。

3.3应提供企业的有效期内营业执照副本( 投标书内附复印件加盖企业印章) 。

3.4供货厂家应提供 ISO9000质量管理体系认证证书( 投标书内附复印件加盖企业印章) 。

4、技术要求4.0通用技术要求4.0.1 阀体上或铭牌上应明确标注阀门品牌, 规格口径, 阀体承压等信息。

4.0.2阀体铸造外观应光滑、无积瘤、砂眼等明显缺陷。

4.0.3阀门的连接法兰要求符合国家标准, 并在技术文件注明标准号。

4.0.4阀门规格、型号应完全符合图纸及计划要求。

4.0.5阀门可承受的工压应大于实际工作压力。

阀门关闭状况下的任何一侧应承受1.1倍阀门工压值, 且不渗不漏。

4.0.6阀门制造厂应严格遵守JB/T9092进行检验, 并提供第三方检验报告和标准要求提供的其它技术文件。

4.0.7按阀门类别分类提供单件样品。

4.0.8卖方应提供阀门的设计、制造、检验及试验所遵照的最新标准。

4.1衬胶涡轮蜗壳式蝶阀4.1.1主要适用于供排水系统, 作为调节和截流设备使用。

使用温度在85左右, 适用介质淡水污水。

4.1.2蝶阀制造标准GB12238-89\GB12220-89检验标准GB/T13927-92材料标准GB12227-89、 GB9876-884.1.3阀门阀体和阀板采用球墨铸铁, 阀体密封圈和转轴采用不锈钢。

4.1.4阀门内外腔表面喷涂醇酸磁漆, 该漆耐腐性好, 附着力强, 无毒等优点, 可防止阀门生锈, 延长阀门使用寿命, 法兰型法兰蝶阀具有双向密封性能。

具有非常明显的耐腐蚀优异性能。

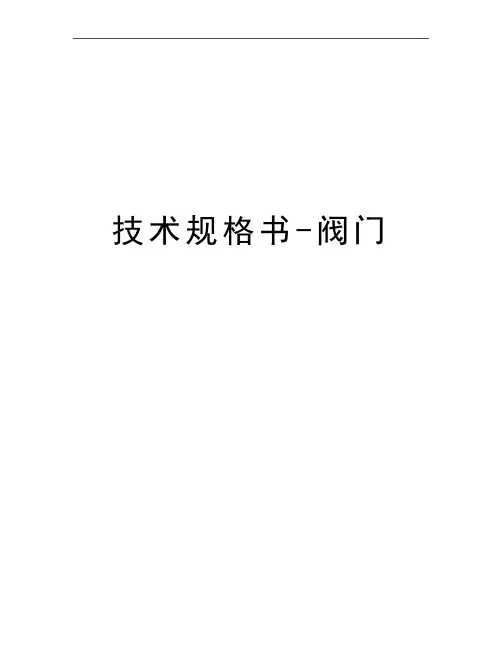

技术规格书-阀门一、技术要求1.概述1.1工程概况北京地铁亦庄线线路起点位于宋庄路与石榴庄路交叉口南侧，以地下线形式沿宋庄路向南，至顶秀家园后转向东,在凉水河北侧与凉水河并行,下穿南四环后沿四环南侧向东；线路在龙爪树路转向南，沿规划龙爪树路穿过小红门中心区，下穿通久路及高压走廊，在三台山村西侧出地面，以高架线形式上跨成寿寺路及凉水河，进入旧宫地区；在旧宫镇东边缘上跨旧宫北路，之后线路转向东，跨越凉水河及南五环后进入开发区；开发区内线路沿亦庄文化园西路、宏达路、康定街等预留轨道位置到达通惠排干渠；过通惠排干渠后转入地下，以地下线方式沿规划站前街到达亦庄新城东部的亦庄火车站。

起点设置宋家庄停车场、终点设置车辆段各一处。

本线路途经丰台、朝阳、大兴、通州四个辖区和亦庄开发区，正线全长23.23km，地下线长约8.95km，高架线路13.95km，U型槽及路基段0.69km。

宋家庄出入段线长1.38km，亦庄火车站出入段线0.77km。

全线共设车站14 座，其中地下车站 6 座，高架车站8 座。

全线换乘车站共5座，宋家庄站与M5、M10换乘，旧宫东站及荣京街站与L5换乘，经海路站与M12换乘，亦庄火车站与京津城际及S6线换乘。

1.2本工程阀门类型包括车站及区间暗杆软密封闸阀、对夹式蝶阀、复合式排气阀、静音式止回阀、活塞式液压水位控制阀、橡胶瓣止回阀、内螺纹手动截止阀、电动两通阀、倒流防止器、电动执行器及安全泄压阀、橡胶软接头等。

1.3本技术规格书并未充分引述有关标准和规范的条文，提出的是最低限度的技术要求，供货商提供符合本技术规格书和工业制造标准的优质、成熟产品。

2.设计标准设备所涉及的产品标准、规范；工程标准、规范；验收标准、规范等完全满足所有中华人民共和国的条例及规范，包括但不仅限于此。

(1)GB/T17241.6-98《通用阀门法兰连接标准》(2)GB/T13927-92《通用阀门压力试验》(3)GB12227-89《通用阀门球墨铸件技术条件》(4)GB12238-89《通用阀门法兰和对夹连接蝶阀》(5)CJ/T216-2005《给排水用软密封闸阀》(6)CJ/T217-2005《给水管道复合式高速进排气阀》(7)JB/T8528-97《普通型阀门电动装置技术条件》(8)CB1285-96《通风蝶阀规范》(9)CJ/T154-2001《给排水用缓闭止回阀通用技术要求》➢电气部分按国家现行的有关标准和规范执行。

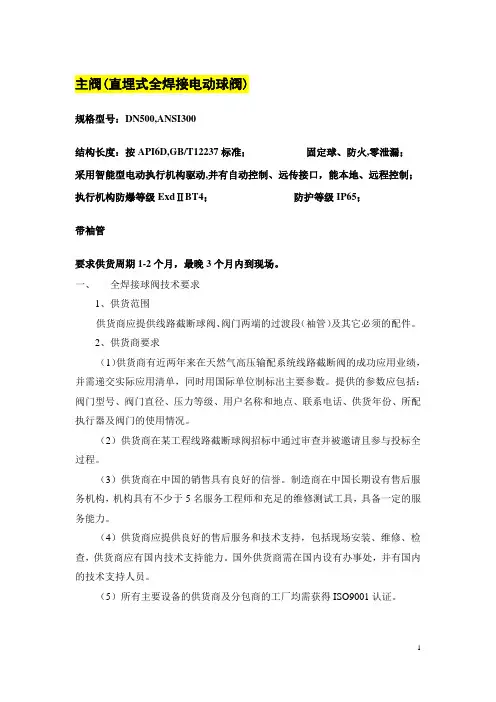

主阀(直埋式全焊接电动球阀)规格型号：DN500,ANSI300结构长度：按API6D,GB/T12237标准；固定球、防火,零泄漏；采用智能型电动执行机构驱动,并有自动控制、远传接口，能本地、远程控制；执行机构防爆等级ExdⅡBT4；防护等级IP65；带袖管要求供货周期1-2个月，最晚3个月内到现场。

一、全焊接球阀技术要求1、供货范围供货商应提供线路截断球阀、阀门两端的过渡段（袖管）及其它必须的配件。

2、供货商要求（1）供货商有近两年来在天然气高压输配系统线路截断阀的成功应用业绩，并需递交实际应用清单，同时用国际单位制标出主要参数。

提供的参数应包括：阀门型号、阀门直径、压力等级、用户名称和地点、联系电话、供货年份、所配执行器及阀门的使用情况。

（2）供货商在某工程线路截断球阀招标中通过审查并被邀请且参与投标全过程。

（3）供货商在中国的销售具有良好的信誉。

制造商在中国长期设有售后服务机构，机构具有不少于5名服务工程师和充足的维修测试工具，具备一定的服务能力。

（4）供货商应提供良好的售后服务和技术支持，包括现场安装、维修、检查，供货商应有国内技术支持能力。

国外供货商需在国内设有办事处，并有国内的技术支持人员。

（5）所有主要设备的供货商及分包商的工厂均需获得ISO9001认证。

（6）供货商需递交简介，内容包括为本项目设计、制造、供货、提供售后服务和技术支持的供货商、主要零部件分包商、部门、工厂。

（7）供货商需提供完成项目的简要技术方案，包括项目的设计、制造、供货、现场服务等内容及其他需要说明的内容。

（8）供货商应对提供的产品的质量、可靠性、使用寿命、技术服务、相关责任做出承诺。

（9）供货商应根据本技术规格书要求向用户供货，并在此基础上提出更好的技术建议。

3、技术要求（1）阀门应为全焊接、全通径、固定球结构。

阀门与管道的连接采用焊接形式。

（2）阀门的设计与制造应完全符合本技术规格书及相关标准的要求。

阀门应满足或超过API 6D的要求并应适合指定的现场条件。

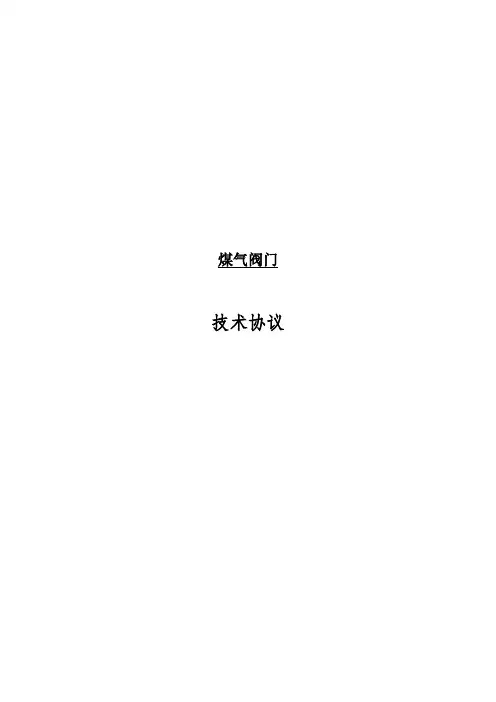

煤气阀门技术协议买方：卖方：经买方和卖方友好协商，就煤气电动阀门及其附属系统设备技术要求及技术接口等事宜达成如下协议:1 总则1.1 通用条款1.1.1 本技术规格书仅用于煤气电动阀门及其附属系统设备的订货。

1.1.2 本技术协议所提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。

卖方保证提供符合本技术协议要求和现行中国或国际通用标准的优质产品。

1.1.3 卖方提供的设备应是全新的和先进的，并经过运行实践已证明是完全成熟可靠的产品1.1.4 买方提供的所有图纸、技术资料的技术所有权属于本公司，卖方不得出售、转让或向第三方泄露，也不得用于制造合同设备以外的其它目的。

如发生泄密事件，卖方将承担相应的法律责任。

1.1.5 卖方在设备制造过程中发生其它侵犯知识产权的行为，其侵权责任与本公司无关，应由卖方承担相应的责任。

1.1.6 卖方提供的设备应是全新的和先进的，并经过运行实践已证明是完全成熟可靠的产品。

1.1.7 本技术协议所使用的标准，如遇到与卖方所执行的标准不一致时，按较高的标准执行。

1.1.8 所有文件中的单位均采用国际单位制。

1.1.9 本协议中供货范围及提供文件等针对电动阀门及其配件；1.1.10 本技术协议及招、投标文件和合同正文具有同等的法律效力。

当三者发生冲突时，以技术协议和合同为准。

1.2 项目简介1.3 总体要求卖方完成系统设计及所有设备整体供货，设备必须满足整个系统安全、稳定运行的要求。

2 设备使用的条件2.1 设备安装位置安装地点：设备数量：7台套。

设备布置方式：室内或室外露天布置2.2 能源供应电源：低压： 380/220V AC 50Hz直流电源：220V/24V DC冷却水条件：冷却水为工业净环水2.3 介质参数进口煤气成份：高炉煤气，含灰量为～200mg/Nm3；（暂定）水份：～16%,成分为纯高炉煤气。

3 . 设备名称、数量、配套内容及主要技术性能参数要求3.1基本技术参数及要求3.1.1煤气快速切断阀门DN600规格：KD647X-1C DN600数量：1台型式：开关型，防爆，氮气驱动，配储气罐注：连接管道(外径×壁厚) φ630×10mm；阀门安装在水平管道上。

1.概述本技术规格书为孔板流量计量装置专用技术规格书，适用于克拉2气田地面建设工程，是对控制阀、执行机构及其相关附件提出的最低技术要求。

克拉2气田地面建设包括：气田内部集输工程、中央处理厂工程、外输管道工程。

内部集输工程有10座井场装置、11KM 集气干线、4KM 集气支线，集气总站和外输首站列入中央处理厂工程中。

外输管道工程全长178公里，管径为φ1016，管道埋地敷设，中间设7座阀室。

起点最高压力9.5MPa ，输气能力127×108m3/a 。

内部集输至集气总站，输送原料天然气，天然气组分（mol%）见下表：原料天然气水中CL -含量为100677mg/t。

输送温度：40℃～80℃。

外输管道介质为符合GB17820二类气质要求的净化天然气，天然气中主要成分（mol%）见下表：原料天然气水中CL - 含量为100677mg/t 。

输送温度：4℃～40℃。

地面建设工程位于新疆拜城县、库车县、轮台县境内，该地区属温带大陆性气候，气候干燥，降水稀少，蒸发量大，光照充足。

冬季长、严寒，夏季短、炎热。

极端最低温度：-32℃极端最高温度：41.5℃相对湿度：30%～100%最大风速：40m/s年均沙暴日数：12d最大冻土深度：1.2m控制阀、执行机构及其相关附件的详细技术数据在相应的控制阀、执行机构计算数据表中列出，供货商应根据本技术规格书和相应的控制阀、执行机构计算数据表的要求向买方供货。

2. 购买范围克拉2气田地面建设工程站、厂用控制阀、执行机构。

3.资格和业绩3.1 供货商必须具备公认权威部门颁发的资格证书及ISO 9000系列质量保证体系证明文件。

供货商应以ISO 9000系列质量保证体系有关章节实行质量保证计划。

3.2 供货商应提供其产品在CL-、CO2含量高的天然气及长输天然气管道上的使用业绩情况。

3.3 供货商应提供其产品使用历史及该产品5年来在气田和天然气管道中的使用情况。
