机械液压过速保护装置

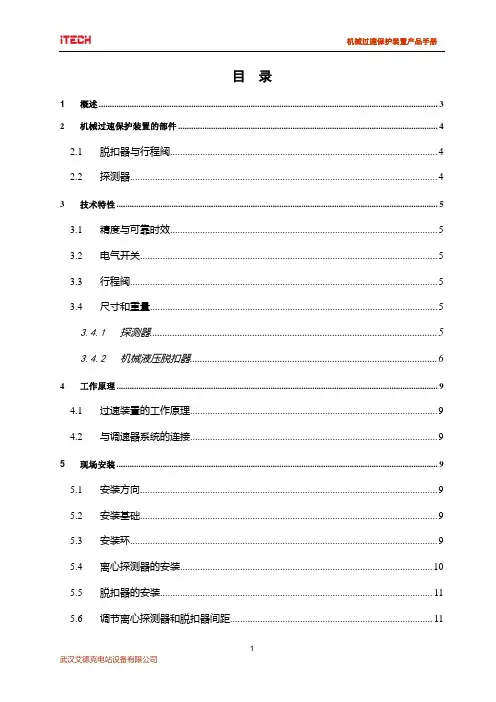

目录1概述 (3)2机械过速保护装置的部件 (4)2.1脱扣器与行程阀 (4)2.2探测器 (4)3技术特性 (5)3.1精度与可靠时效 (5)3.2电气开关 (5)3.3行程阀 (5)3.4尺寸和重量 (5)3.4.1探测器 (5)3.4.2机械液压脱扣器 (6)4工作原理 (9)4.1过速装置的工作原理 (9)4.2与调速器系统的连接 (9)5现场安装 (9)5.1安装方向 (9)5.2安装基础 (9)5.3安装环 (9)5.4离心探测器的安装 (10)5.5脱扣器的安装 (11)5.6调节离心探测器和脱扣器间距 (11)6运行维护说明 (11)6.1投入运行 (11)6.2安全 (11)1 概述ITECH机械过速保护装置是武汉艾德克电站设备有限公司在吸收和消化国际知名品牌机械过速保护装置基础上开发的产品，其核心弹性元件采用德国产品。

它应用于水轮发电机组，当机组飞逸时发出保护信号。

武汉艾德克电站设备有限公司，是一家专门从事水电站自动化元件设计、制造和成套的专业公司，ITECH机械过速保护装置已在国内众多众多电站投运，并在土耳其、越南电站、印度国外水电项目中得到成功应用，试验证明其品质完全达到替代国外知名品牌的技术水平。

机械过速保护装置在机组上的安装示意如下：1.离心飞摆2.脱扣器（内含行程阀）3.安装环4.把合块5.安装块6.配重块7.脱扣器固定支架该机械过速保护装置的离心飞摆被一个安装环固定在水轮发电机组的大轴上，随机组的转动而旋转，当机组转速达到或超过设定的动作值时，离心飞摆上的离心块由于离心力大于弹簧的预紧力而向外运动，撞击固定在大轴边，距离心飞摆3.0mm的脱扣器上的摆轮，使脱扣器产生脱扣动作，并推动行程阀运动，切换控制油路，从而以纯液压方式实现机组的事故关机。

该装置可通过安装附件固定在包括几乎所有形式的水轮发电机机组主轴上（包括立式和卧式机组）。

通过纯机械的方式检测机组过速，当机组转速达到和超过设定的动作转速时，通过液压放大元件接通相关的油路驱动导水机构实现停机操作，以保证机组的安全。

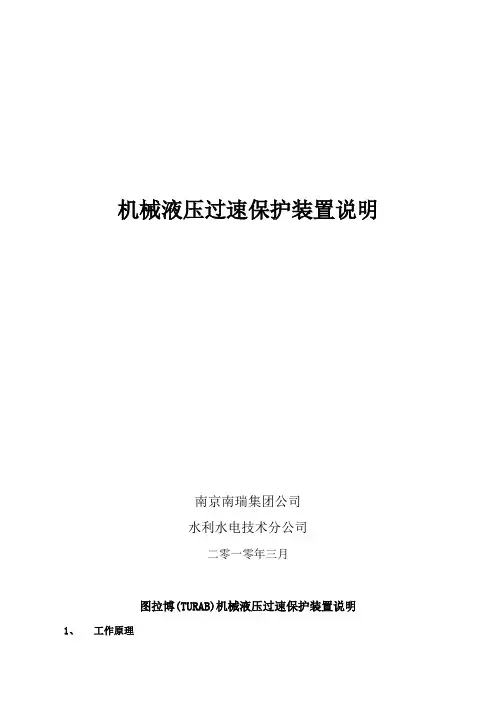

机械液压过速保护装置说明南京南瑞集团公司水利水电技术分公司二零一零年三月图拉博(TURAB)机械液压过速保护装置说明1、工作原理本系统包括两个主要部件——安装在水轮机主轴上紧固圈及柱塞摆和液压阀（带电气限位开关）。

安装时要求紧固圈上的柱塞摆和液压阀触动臂的安装间距（径向）必须严格控制为3.0mm。

图1柱塞摆安装在两个半圆法兰紧固圈之间。

柱塞摆内的柱塞由不锈钢制成并安装在黄铜腔室内，由带预紧力的弹簧来完成过速保护动作的触发。

当机组转速增加到预设过速保护动作值时，柱塞摆中的不锈钢柱塞会（随着转速增加而）从黄铜腔室中压缩弹簧而伸出来触动液压阀的触动臂，从而切断过速限制装置与主配压阀之间的压力油路（小流量），从而使得过速限制装置动作，直接把大流量的压力油引入导叶接力器的关闭腔使导叶迅速关闭，起到对水轮机过速保护的作用，防止转速过度升高造成对机组的损害。

液压阀有三个接口，工作管路原理及连接参见图2。

机组正常工作时，压力油由接口P（进口）进入，流经液压阀后从压力油接口A （出口）出来（机组正常工作时P-A处于开通状态），此时A口带压；当液压阀被触动后，压力油接口A与P管路通道被液压阀关闭，同时液压阀将接口A管路切换到与泄油管接口T相连通状态，此时A口无压。

同时要求油质的颗粒度必须小于25μm。

图2机组过速保护动作值已经根据用户的要求在出厂时精确整定，不需要在现场调试。

液压阀触动臂可以在现场用手动复位。

同其他过速保护装置比较，该套过速保护装置简单可靠，精度高，而且安装简便，能为水电站机组提供最后一道安全保护屏障，是新建水电站和电站进行技术改造的最佳选择。

2、安装要求（1）安装前，必须保证安装在主轴上的紧固圈平面与水轮机主轴垂直（对新机组，如主轴加工有止口，可安装在止口内即可；如没有止口或为老机组改造，可采取安装前先在主轴上画线等方法，另外，注意老机组改造时在安装前必须清除干净主轴上安装部位的油漆。

（2）将配重块和过速摆分别安装在对应的两个半圆紧固圈上（安装力矩为20牛.米（20N.M），然后在将两个半圆紧固圈（带过速摆和配重块一起）垂直的安装在水轮机主轴上选定位置（此时不要完全拧紧8颗紧固螺栓）。

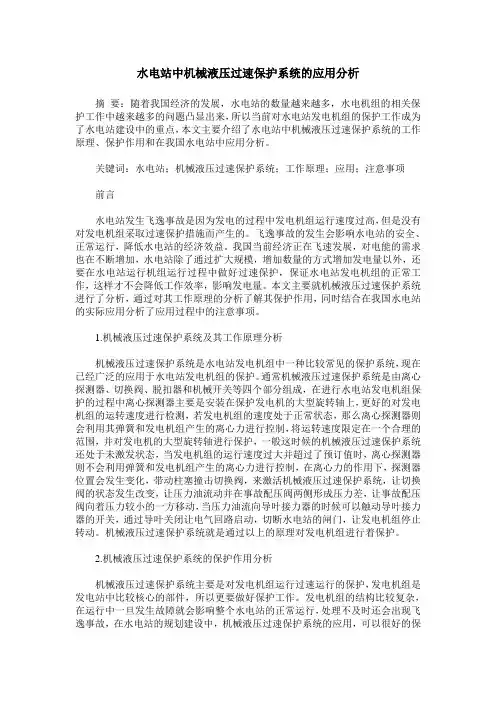

水电站中机械液压过速保护系统的应用分析摘要：随着我国经济的发展，水电站的数量越来越多，水电机组的相关保护工作中越来越多的问题凸显出来，所以当前对水电站发电机组的保护工作成为了水电站建设中的重点，本文主要介绍了水电站中机械液压过速保护系统的工作原理、保护作用和在我国水电站中应用分析。

关键词：水电站；机械液压过速保护系统；工作原理；应用；注意事项前言水电站发生飞逸事故是因为发电的过程中发电机组运行速度过高，但是没有对发电机组采取过速保护措施而产生的。

飞逸事故的发生会影响水电站的安全、正常运行，降低水电站的经济效益。

我国当前经济正在飞速发展，对电能的需求也在不断增加，水电站除了通过扩大规模，增加数量的方式增加发电量以外，还要在水电站运行机组运行过程中做好过速保护，保证水电站发电机组的正常工作，这样才不会降低工作效率，影响发电量。

本文主要就机械液压过速保护系统进行了分析，通过对其工作原理的分析了解其保护作用，同时结合在我国水电站的实际应用分析了应用过程中的注意事项。

1.机械液压过速保护系统及其工作原理分析机械液压过速保护系统是水电站发电机组中一种比较常见的保护系统，现在已经广泛的应用于水电站发电机组的保护。

通常机械液压过速保护系统是由离心探测器、切换阀、脱扣器和机械开关等四个部分组成，在进行水电站发电机组保护的过程中离心探测器主要是安装在保护发电机的大型旋转轴上，更好的对发电机组的运转速度进行检测，若发电机组的速度处于正常状态，那么离心探测器则会利用其弹簧和发电机组产生的离心力进行控制，将运转速度限定在一个合理的范围，并对发电机的大型旋转轴进行保护，一般这时候的机械液压过速保护系统还处于未激发状态，当发电机组的运行速度过大并超过了预订值时，离心探测器则不会利用弹簧和发电机组产生的离心力进行控制，在离心力的作用下，探测器位置会发生变化，带动柱塞撞击切换阀，来激活机械液压过速保护系统，让切换阀的状态发生改变，让压力油流动并在事故配压阀两侧形成压力差，让事故配压阀向着压力较小的一方移动，当压力油流向导叶接力器的时候可以触动导叶接力器的开关，通过导叶关闭让电气回路启动，切断水电站的闸门，让发电机组停止转动。

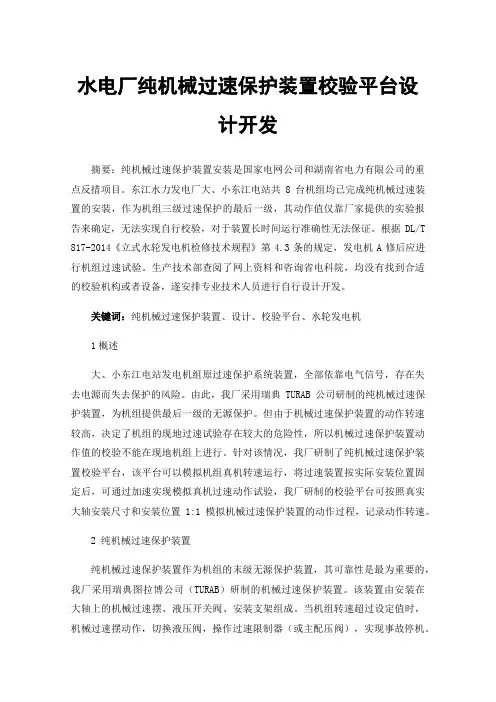

水电厂纯机械过速保护装置校验平台设计开发摘要：纯机械过速保护装置安装是国家电网公司和湖南省电力有限公司的重点反措项目。

东江水力发电厂大、小东江电站共8台机组均已完成纯机械过速装置的安装，作为机组三级过速保护的最后一级，其动作值仅靠厂家提供的实验报告来确定，无法实现自行校验，对于装置长时间运行准确性无法保证。

根据DL/T 817-2014《立式水轮发电机检修技术规程》第4.3条的规定，发电机A修后应进行机组过速试验。

生产技术部查阅了网上资料和咨询省电科院，均没有找到合适的校验机构或者设备，遂安排专业技术人员进行自行设计开发。

关键词：纯机械过速保护装置、设计、校验平台、水轮发电机1概述大、小东江电站发电机组原过速保护系统装置，全部依靠电气信号，存在失去电源而失去保护的风险。

由此，我厂采用瑞典TURAB公司研制的纯机械过速保护装置，为机组提供最后一级的无源保护。

但由于机械过速保护装置的动作转速较高，决定了机组的现地过速试验存在较大的危险性，所以机械过速保护装置动作值的校验不能在现地机组上进行。

针对该情况，我厂研制了纯机械过速保护装置校验平台，该平台可以模拟机组真机转速运行，将过速装置按实际安装位置固定后，可通过加速实现模拟真机过速动作试验，我厂研制的校验平台可按照真实大轴安装尺寸和安装位置1:1模拟机械过速保护装置的动作过程，记录动作转速。

2 纯机械过速保护装置纯机械过速保护装置作为机组的末级无源保护装置，其可靠性是最为重要的，我厂采用瑞典图拉博公司（TURAB）研制的机械过速保护装置。

该装置由安装在大轴上的机械过速摆、液压开关阀、安装支架组成。

当机组转速超过设定值时，机械过速摆动作，切换液压阀，操作过速限制器（或主配压阀），实现事故停机。

3 校验平台设计3.1试验方式选定过速试验方式有两种：一是全拟真试验，即完全模拟机组大轴的直径进行转速试验；二是固定半径，通过记录动作值时的线速度来推算实际动作转速。

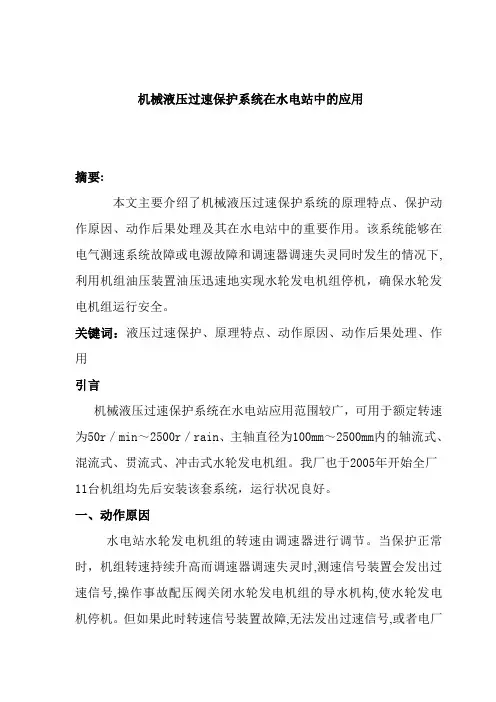

机械液压过速保护系统在水电站中的应用摘要:本文主要介绍了机械液压过速保护系统的原理特点、保护动作原因、动作后果处理及其在水电站中的重要作用。

该系统能够在电气测速系统故障或电源故障和调速器调速失灵同时发生的情况下,利用机组油压装置油压迅速地实现水轮发电机组停机，确保水轮发电机组运行安全。

关键词：液压过速保护、原理特点、动作原因、动作后果处理、作用引言机械液压过速保护系统在水电站应用范围较广，可用于额定转速为50r／min～2500r／rain、主轴直径为100mm～2500mm内的轴流式、混流式、贯流式、冲击式水轮发电机组。

我厂也于2005年开始全厂11台机组均先后安装该套系统，运行状况良好。

一、动作原因水电站水轮发电机组的转速由调速器进行调节。

当保护正常时，机组转速持续升高而调速器调速失灵时,测速信号装置会发出过速信号,操作事故配压阀关闭水轮发电机组的导水机构,使水轮发电机停机。

但如果此时转速信号装置故障,无法发出过速信号,或者电厂直流电源故障,无法操作事故配压阀,则机组的转速会继续升高直至机组发生飞逸事故,由此会给电站和电网带来较大的损失。

我厂采用的瑞典图拉博(TURAB)纯机械液压过速保护器可以有效地解决这一问题。

二、原理及结构特点机械过速保护装置由装在水轮发电机组上的过速环、控制阀和行程开关组成。

用于各式水轮发电机组在转速超过允许值时，发出停机信号，并同时使机组自动紧急停机，为机组运行提供可靠的过速保护装置。

过速摆安装在两个半圆法兰紧固圈之间，固定在水轮发电机组的大轴上，与大轴同步运转。

过速摆内的柱塞安装在黄铜腔室内。

由带预紧力的弹簧来完成过速保护动作的触发，当机组正常运行时，弹簧的弹力作用在离心摆块上，克服其离心力，使它处于相对静止状态。

当机组由于不正常操作而处于过速状态到预设过速保护动作值时，过速摆中的柱塞会随着转速增加，离心力大于弹簧的作用力，从黄铜腔室中压缩弹簧而伸出从而撞击液压阀的触动臂，使其放松对控制阀芯的控制，阀芯在弹簧力的作用下，实现对液压阀的油管压力的切换，迅速接通紧急停机油路，使机组主配压阀动作，从而迅速停机，达到过速保护的目的。

机械压力机液压保护装置电气控制原理机械压力机是一种常用于金属加工和成型的设备，其工作过程中需要液压保护装置来确保操作的安全性。

液压保护装置的电气控制原理是该装置能够根据机械压力机的工作状态来监测和响应，以达到保护工作人员和设备的目的。

一、液压保护装置的概述液压保护装置通常由压力传感器、电气控制单元和执行元件等部分组成。

压力传感器负责监测机械压力机的工作压力，并将其转化为电信号传递给电气控制单元。

电气控制单元接收到信号后，进行处理并做出相应的控制动作。

执行元件根据控制信号进行动作，如刹车、护栏装置的启停等。

二、电气控制原理1. 压力传感器的作用压力传感器是液压保护装置的核心部件，其作用是将机械压力机的工作压力转化为电信号。

一般情况下，压力传感器会安装在机械压力机的液压系统中，通过感应液压系统中的压力变化来获取工作压力值，并将其转化为电信号输出。

这样就可以实时监测机械压力机的工作状态。

2. 电气控制单元的功能电气控制单元接收到压力传感器传递的电信号后，会进行处理并做出相应的控制动作。

主要功能包括：（1）压力显示和报警：电气控制单元可以将接收到的压力信号转化为数字显示，供操作人员实时了解机械压力机的工作状态。

同时，当工作压力超出设定的安全范围时，电气控制单元会发出报警信号，提醒操作人员采取相应的措施。

（2）刹车控制：当工作压力超出安全范围时，电气控制单元会通过控制刹车系统来停止机械压力机的运行，以避免发生危险事故。

（3）护栏装置控制：电气控制单元可以根据工作压力的变化来控制机械压力机的护栏装置。

当工作压力超出安全范围时，电气控制单元会发送信号，使护栏装置启动，保护操作人员不受伤害。

3. 执行元件的作用执行元件是根据电气控制单元的信号进行动作的部件，主要包括刹车系统和护栏装置。

当电气控制单元发出停机指令时，执行元件会关闭机械压力机的液压系统，使其停止工作。

当电气控制单元发出启动护栏装置的信号时，执行元件会使护栏装置迅速展开，形成有效的隔离区域，保护操作人员的安全。

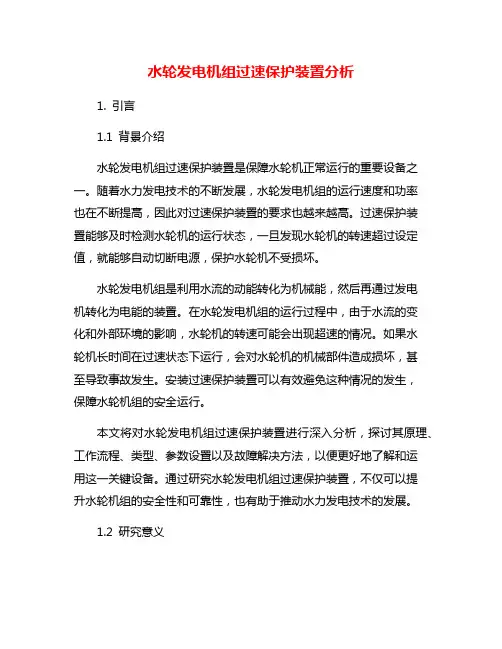

水轮发电机组过速保护装置分析1. 引言1.1 背景介绍水轮发电机组过速保护装置是保障水轮机正常运行的重要设备之一。

随着水力发电技术的不断发展，水轮发电机组的运行速度和功率也在不断提高，因此对过速保护装置的要求也越来越高。

过速保护装置能够及时检测水轮机的运行状态，一旦发现水轮机的转速超过设定值，就能够自动切断电源，保护水轮机不受损坏。

水轮发电机组是利用水流的动能转化为机械能，然后再通过发电机转化为电能的装置。

在水轮发电机组的运行过程中，由于水流的变化和外部环境的影响，水轮机的转速可能会出现超速的情况。

如果水轮机长时间在过速状态下运行，会对水轮机的机械部件造成损坏，甚至导致事故发生。

安装过速保护装置可以有效避免这种情况的发生，保障水轮机组的安全运行。

本文将对水轮发电机组过速保护装置进行深入分析，探讨其原理、工作流程、类型、参数设置以及故障解决方法，以便更好地了解和运用这一关键设备。

通过研究水轮发电机组过速保护装置，不仅可以提升水轮机组的安全性和可靠性，也有助于推动水力发电技术的发展。

1.2 研究意义过速保护装置作为水轮发电机组中重要的安全保护装置，具有重要的研究意义。

水轮发电机组在运行过程中可能会受到各种外部因素的影响，导致发电机组转速超过设计值，严重时可能会对设备造成损坏甚至危害人员安全。

研究过速保护装置的原理和工作流程，对于确保水轮发电机组稳定、安全地运行具有重要意义。

通过深入研究过速保护装置的类型和参数设置，可以优化发电机组的保护性能，提高其运行效率和可靠性。

合理设置过速保护装置的参数可以提高对于过速事件的检测和响应速度，及时采取措施保护发电机组，有效降低事故发生的可能性，保障设备和人员安全。

研究过速保护装置故障解决方法，可以帮助工程师更好地掌握设备的故障处理技巧，提高设备的维护保养效率，延长设备的使用寿命，节约维护成本。

深入研究过速保护装置对于优化水轮发电机组的运行管理，提高设备的安全性和经济性具有重要的研究意义。

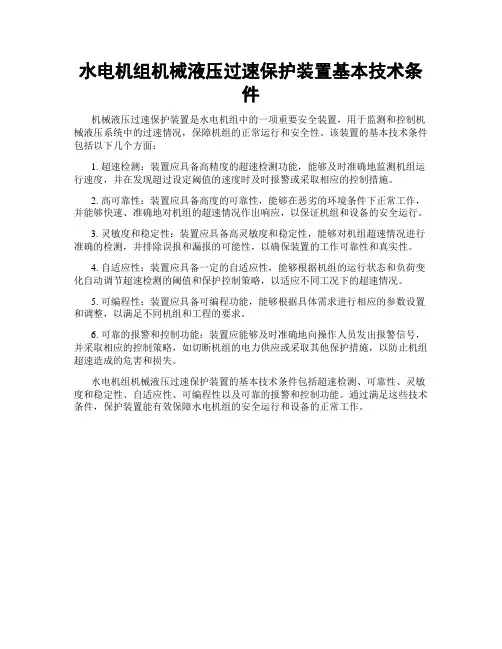

水电机组机械液压过速保护装置基本技术条
件
机械液压过速保护装置是水电机组中的一项重要安全装置，用于监测和控制机械液压系统中的过速情况，保障机组的正常运行和安全性。

该装置的基本技术条件包括以下几个方面：
1. 超速检测：装置应具备高精度的超速检测功能，能够及时准确地监测机组运行速度，并在发现超过设定阈值的速度时及时报警或采取相应的控制措施。

2. 高可靠性：装置应具备高度的可靠性，能够在恶劣的环境条件下正常工作，并能够快速、准确地对机组的超速情况作出响应，以保证机组和设备的安全运行。

3. 灵敏度和稳定性：装置应具备高灵敏度和稳定性，能够对机组超速情况进行准确的检测，并排除误报和漏报的可能性，以确保装置的工作可靠性和真实性。

4. 自适应性：装置应具备一定的自适应性，能够根据机组的运行状态和负荷变化自动调节超速检测的阈值和保护控制策略，以适应不同工况下的超速情况。

5. 可编程性：装置应具备可编程功能，能够根据具体需求进行相应的参数设置和调整，以满足不同机组和工程的要求。

6. 可靠的报警和控制功能：装置应能够及时准确地向操作人员发出报警信号，并采取相应的控制策略，如切断机组的电力供应或采取其他保护措施，以防止机组超速造成的危害和损失。

水电机组机械液压过速保护装置的基本技术条件包括超速检测、可靠性、灵敏度和稳定性、自适应性、可编程性以及可靠的报警和控制功能。

通过满足这些技术条件，保护装置能有效保障水电机组的安全运行和设备的正常工作。

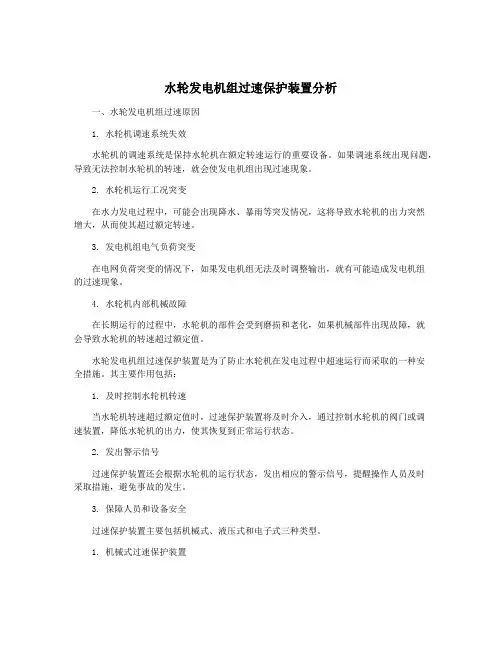

水轮发电机组过速保护装置分析一、水轮发电机组过速原因1. 水轮机调速系统失效水轮机的调速系统是保持水轮机在额定转速运行的重要设备。

如果调速系统出现问题，导致无法控制水轮机的转速，就会使发电机组出现过速现象。

2. 水轮机运行工况突变在水力发电过程中，可能会出现降水、暴雨等突发情况，这将导致水轮机的出力突然增大，从而使其超过额定转速。

3. 发电机组电气负荷突变在电网负荷突变的情况下，如果发电机组无法及时调整输出，就有可能造成发电机组的过速现象。

4. 水轮机内部机械故障在长期运行的过程中，水轮机的部件会受到磨损和老化，如果机械部件出现故障，就会导致水轮机的转速超过额定值。

水轮发电机组过速保护装置是为了防止水轮机在发电过程中超速运行而采取的一种安全措施。

其主要作用包括：1. 及时控制水轮机转速当水轮机转速超过额定值时，过速保护装置将及时介入，通过控制水轮机的阀门或调速装置，降低水轮机的出力，使其恢复到正常运行状态。

2. 发出警示信号过速保护装置还会根据水轮机的运行状态，发出相应的警示信号，提醒操作人员及时采取措施，避免事故的发生。

3. 保障人员和设备安全过速保护装置主要包括机械式、液压式和电子式三种类型。

1. 机械式过速保护装置机械式过速保护装置是采用机械传动的方式，通过运动学原理，当水轮机转速超过设计值时，自动触发过速保护装置，从而通过机械装置控制水轮机的转速，避免出现过速现象。

液压式过速保护装置是通过液压控制系统实现对水轮机转速的监测和调节。

当水轮机转速超速时，通过液压系统作用于水轮机的启闭机构，改变水轮机的叶片角度，从而降低水轮机的出力，达到过速保护的目的。

电子式过速保护装置是利用传感器对水轮机的转速进行实时监测，当水轮机转速超过额定值时，通过控制系统触发相应的控制装置，及时实施过速保护措施，保障水轮机的安全运行。

四、水轮发电机组过速保护装置的设计要点1. 灵敏度要求过速保护装置在设计时要保证其对水轮机转速的监测和控制灵敏度，能够及时有效地对水轮机的转速进行监测和控制，避免发生超速现象。

有关水利科技毕业论文范文摘要：随着信息时代的飞速发展，社会生产对机械自动化的推广和自动控制技术水平有了更高的要求，对机械的稳定性和对操作的安全性也有了更高的要求，机械操作智能化已经是大势所趋。

关键词：机械液压;水利科技1.我国水电站对过速保护系统的使用历史我国在发展基础工业的初期阶段，绝大多数的技术和机器都来自前苏联。

水力发电从解放以来很长一段时间都是全套引进得前苏联水轮发电机组设计技术，并且同步使用JSX型机械转速信号器作为水轮发电机组的过速保护监控。

但由于当时技术的局限性，该型机械转速信号器只能发出过速保护信号，而不能根据信号作出相应的保护措施，也就是说只有报警而机械不能相应的执行保护操作;另一局限性表现在该型机械转速信号器在长时间的工作后会出现误传信号或者作业失灵的现象。

直到八十年代中期，研究者针对前者只报告信号不操作的局限性，增加了带执行操作部分的机械液压过速保护装置，但该由于当时电子信息技术尚不完善，在作业过程中经常发生读卡不成功导致拒绝执行操作现象。

改革开放之后，大量的国外的产品和技术被引进到国内，有几种国外厂商提供的纯机械液压过速保护装置被一些水电站使用，但是又出现了新的问题：国外的纯机械液压过速保护装置与水轮发电机大轴连接的卡环设计有瑕疵，在安装的时候还需要增加一道在水轮机大轴上加工齿口的工序之后，才能保证该装置不在水轮机大轴上做轴向位移，即才能保证装置在轴上的稳固性。

我们知道轴承的材质和大小、粗细、长短的规格，都是经过严格计算的，在水轮机大轴上再加工齿口必然会对大轴的强度产生影响，会产生很大的安全隐患。

另外对于经济建设来说，拿货时间、购买预算、花费的人力、物力，以及对国外产品技术的掌握和其产品的售后维修服务都在重点考虑之列，故使用国产的、性能可靠地、能解决上述局限性的过速保护系统装置是势在必行。

2.新型机械液压过速保护装置的优势2.1通过技术知识的积累和以往现场作业反馈给我们的经验可以了解到：机械液压过速保护装置的优点就在于获得的转速信号不是来自于机组的转速测量装置，而是由于装置本身的离心探测器通过机组转速上升而增大的离心力带动柱塞作径向位移而直接启动事故配压阀操作液压回路来关闭的导水机构，完全是同一机组上的另外一套测速方法和感应、操作的装置，避免了因为电器测速系统出现故障之后可能发生的机器损坏和飞逸事故的发生，可以确保水轮发电机组的安全运行。

防止水机保护误动与拒动的措施【摘要】在水电厂生产运营的过程中，对水机的保护有着十分重要的作用，这不仅可以使得水机的工作性能得到有效的提升，还增强了自身的可靠性和安全性。

文章首先对水机保护误动和拒动的原因进行分析，其次提出了相关的优化措施来对其进行处理，以供参考。

【关键词】水机保护；误动；拒动所谓的水机保护也就是指利用相关的安全保护系统，来对水电机组进行相应的保护，以避免它在运行的过程中出现问题，对整个水电厂生产运营有着严重的影响。

但是，从当前我国大多数水电厂在对水机进行保护的实际情况来看，时常会出现保护误动和保护拒动的情况，这就对水机的正常运行有着严重的影响，给水电厂的经济效益带来了巨大的损失，为此我们就需要对水机保护误动和拒动产生的原因进行分析，从而采用相应的技术措施，来对其进行处理。

下面我们就对防止水机保护误动和拒动措施的相关内容进行介绍。

1.水机保护误动和拒动原因分析在水电厂运营生产的过程中，人们在对水机进行保护的过程中，时常会出现误动和拒动的情况，这就对水机的正常运行有着严重的影响。

而导致水机保护误动和拒动现象产生的原因有很多，其中主要体现在以下几个方面。

第一，在现代化水电厂发展的过程中，人们主要是采用自动化机械元件来对产品进行生产。

如果水机在运行的过程中，其自动化元件出现了相应的故障问题，那么就十分容易导致自动化元件中发出错误的信号，这就对水机保护系统的工作性能受到影响，导致整个水机系统的质量出现问题。

第二，我们在对水机保护系统用进行设计安装的过程中，并没有对其实际情况进行考虑，这就十分容易导致人们在水机系统保护的过程中，存在着一定的问题，从而出现误动或者拒动的现象。

另外，在对其进行调试的过程中，如果没有安装相关的要求来对其进行处理，这也很容易导致水机的工作性能受到严重的影响。

第三，水机在使用的过程中，如果其二次回路结构受到外界环境的影响，或者出现接线松动的情况了，那么其二次回路就会出现短路或者断路的情况。

水电站中机械液压过速保护系统的应用摘要：水轮发电机组是水电站的关键性设备，由于发电机转速过快而引发的飞逸时有发生。

基于此种背景，本文介绍了机械液压过速保护系统的作用、特点、工作原理及使用注意事项，对此系统当前的应用情况进行了分析，并在文章最后介绍了一种性能优良的机械液压过速保护装备。

关键词：水电站；水轮发电机；机械液压系统；过速保护引言：随着水电站建设环境的不同，水的流速也会存在一定的差距。

在一些较为特殊的情况下，水力发电机组的转速可能会大幅度超过标准值，造成事故的发生。

因此，人们对发电机组过速保护设备的关注度越来越高，机械液压过速保护系统具有非常高的保护性能，可以有效的避免过速故障的发生。

1水电站中机械液压过速保护系统的作用1.1在水电站的设计过程中，发电机组的保护系统设计是重中之重。

在水电站进行发电的工作中，时常会出现发动机转子速度过快的问题。

在发生这种情况时，通常是使用专用设备调速器进行调整。

如果调速器已经不能够控制，发电机转子的速度没有降低到正常的水平，这时发电机组的转速监测设备就发出信号启动过速保护系统，将发电机组的进水管道封闭使转子停止，达到对水电站发电机组的保护效果。

根据当下的实际应用情况，国内的水电站大部分使用的都是电气控制过速保护系统，它是一种电气自动化控制系统，可以使用计算机监测，但是此系统必须依靠专用的发电机测速设备，如果测速设备发生故障的同时又发生过速问题，则此系统将无法起到保护效果。

1.2电气控制过速保护系统在运行工作时需要使用电能，因此如果水电站的供电出现问题，也会导致此系统无法起到有效的保护作用。

在水电站的实际运行工作中，发电机组过速是非常严重的问题，不尽快处理就极可能导致大型飞逸事故，不仅会使企业出现经济损失，还会对工作人员的人身安全造成威胁。

机械液压过速保护系统具有操作简单、建造便捷、成本低廉以及其它多种性能优势，最重要的一点是，机械液压过速保护系统在进行保护工作时，不需要配备电能供应设备，所以在水电站中具有非常好的应用前景。

井下三大保护整定细则1. 引言在石油、煤矿等井下作业中，为了保障人员的生命安全和设备的正常运行，井下三大保护装置必不可少。

本文档旨在介绍井下三大保护装置的整定细则，以便工程师和技术人员准确地设置和调试这些装置，确保其在井下操作中的有效性。

2. 安全防护装置概述井下三大保护装置包括电气保护、机械保护和液压保护。

这些装置的主要功能是保护设备免受过载、短路、过压、过流和其他故障的影响，以减少事故发生的概率和减轻事故损失。

具体的整定细则如下：2.1 电气保护整定细则电气保护装置用于检测并保护电力系统中的电气设备和线路，防止其因短路、过载等故障而受到损坏。

以下是电气保护整定的细则：•过载保护：应根据设备的额定功率和额定电流来设置过载保护装置的动作电流和动作时间。

应确保过载保护装置在设备超过额定电流时能够及时切断电源。

•短路保护：短路保护装置的整定应根据电气设备的额定电流和短路电流来确定。

装置应具备快速断电的功能，以避免短路故障造成的电弧和火灾。

•过压保护：过压保护装置的整定应根据电气设备的额定电压和系统的额定电压来确定。

应确保过压保护装置能够及时切断电源，以防止设备因过压而受损。

•过流保护：过流保护装置的整定应根据电气设备的额定电流和额定时间来确定。

应确保过流保护装置能够及时切断电源，以防止设备因过流而受损。

2.2 机械保护整定细则机械保护装置用于检测并保护机械设备和传动系统，以避免因负载、转速异常等故障导致设备损坏和事故发生。

以下是机械保护整定的细则：•转速保护：对于旋转机械设备，应设置转速保护装置来监测设备的转速。

当转速超过设定值或低于设定值时，应采取相应的保护措施，例如切断电源或发出警报。

•负载保护：负载保护装置用于检测机械设备的负载情况。

若负载超过设定值或低于设定值，应及时采取保护措施，以保护设备的正常运行。

•温度保护：设备的温度保护装置应根据设备的额定温度和工作环境来设置。

当设备温度超过设定值时，应切断电源或采取其他措施以降低温度，避免设备因过热而损坏。

“金蓝领”维修电工高级技师论文论文题目：作者姓名：工作单位：指导教师：日期：年月日原创性声明本人郑重声明：所呈交的技师论文，是本人在指导教师的指导下，独立对设备（系统）进行设计安装、调试维修、运行维护、升级改造过程中所取得的成果。

除文中已经注明引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写过的科研成果。

对本文的研究作出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律责任由本人承担。

技师论文作者签名：签字日期：年月日技师论文版权使用授权书本人完全了解山东劳动职业技术学院电气及自动化系有关保留、使用技师论文的规定，即：电气及自动化系有权保留并向山东省职业技能鉴定中心送交技师论文的复印件和电子文档，允许技师论文被查阅和借阅。

本人授权电气及自动化系可以将技师论文的全部或部分内容编入有关数据库进行检索使用，可以采用影印、缩印或扫描等复制手段保存、汇编技师论文。

技师论文作者签名：签字日期：年月日机械压力机液压保护装置的电气控制原理摘要：冲压是在室温下，利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种加工方法。

机械压力机（英文名称：mechanical press）是用来对模具实现压力加工提供劳动力和运动的设备，是一种结构精巧的通用性机械设备。

具有工作平稳、工作精度高、操作条件好、生产率高，易于实现机械化、自动化等特点，适于在自动线上工作，可广泛应用于汽车、船舶、农业机械、电器仪表、国防工业及日用品等工业制造部门。

引言：世界锻压机床及成型机床的发展趋势21世纪的制造业，正从以机器为特征的传统技术时代，向着以信息为特征的技术时代迈进，即用信息技术改造和提升传统产业。

经济全球化和世界市场一体化加速发展，不断加剧了制造商之间的竞争，提出了快速反应市场的要求，与之相适应，制造业对柔性自动化技术及装备的要求更加迫切而强烈。

同时，微电子技术和信息通信技术的快速发展，为柔性自动化提供了重要的技术支撑，工业装备的数控化、自动化、柔性化呈现蓬勃发展的态势。

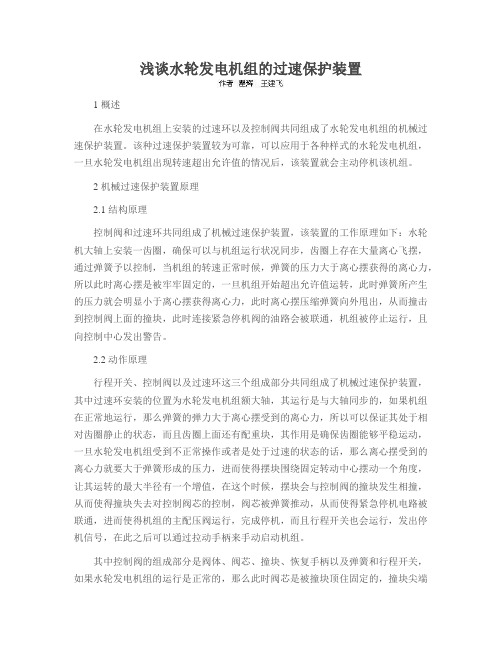

浅谈水轮发电机组的过速保护装置1 概述在水轮发电机组上安装的过速环以及控制阀共同组成了水轮发电机组的机械过速保护装置。

该种过速保护装置较为可靠，可以应用于各种样式的水轮发电机组，一旦水轮发电机组出现转速超出允许值的情况后，该装置就会主动停机该机组。

2 机械过速保护装置原理2.1 结构原理控制阀和过速环共同组成了机械过速保护装置，该装置的工作原理如下：水轮机大轴上安装一齿圈，确保可以与机组运行状况同步，齿圈上存在大量离心飞摆，通过弹簧予以控制，当机组的转速正常时候，弹簧的压力大于离心摆获得的离心力，所以此时离心摆是被牢牢固定的，一旦机组开始超出允许值运转，此时弹簧所产生的压力就会明显小于离心摆获得离心力，此时离心摆压缩弹簧向外甩出，从而撞击到控制阀上面的撞块，此时连接紧急停机阀的油路会被联通，机组被停止运行，且向控制中心发出警告。

2.2 动作原理行程开关、控制阀以及过速环这三个组成部分共同组成了机械过速保护装置，其中过速环安装的位置为水轮发电机组额大轴，其运行是与大轴同步的，如果机组在正常地运行，那么弹簧的弹力大于离心摆受到的离心力，所以可以保证其处于相对齿圈静止的状态，而且齿圈上面还有配重块，其作用是确保齿圈能够平稳运动，一旦水轮发电机组受到不正常操作或者是处于过速的状态的话，那么离心摆受到的离心力就要大于弹簧形成的压力，进而使得摆块围绕固定转动中心摆动一个角度，让其运转的最大半径有一个增值，在这个时候，摆块会与控制阀的撞块发生相撞，从而使得撞块失去对控制阀芯的控制，阀芯被弹簧推动，从而使得紧急停机电路被联通，进而使得机组的主配压阀运行，完成停机，而且行程开关也会运行，发出停机信号，在此之后可以通过拉动手柄来手动启动机组。

其中控制阀的组成部分是阀体、阀芯、撞块、恢复手柄以及弹簧和行程开关，如果水轮发电机组的运行是正常的，那么此时阀芯是被撞块顶住固定的，撞块尖端距离離心摆外圆之间有一定的距离。

如果水轮发电机组开始超速地运行，那么就会出现离心动作，一旦机组出现过速的情况，离心摆就会动作，离心摆外圆会被甩出，从而撞击撞块尖端，撞块发生位移，无法控制阀芯，弹簧发生作用，从而推动阀芯快速移动，使得紧急停机油路被接通，进而停止机组运行，此时行程开关也会向控制中心发出机组被停机的信号，当通过手柄把阀芯和撞块恢复到初始位置之后，机组就可以被重新启动。
