水电厂机组过速保护系统的优化完善

水电厂机组过速保护改造技术分析发布时间：2023-03-07T07:10:15.916Z 来源：《当代电力文化》2022年20期作者：蒋世凯[导读] 过速保护作为一种重要的水机保护方式，其在水电厂工作中产生着巨大作用。

蒋世凯贵州黔源电力股份有限公司引子渡分公司561105摘要:过速保护作为一种重要的水机保护方式，其在水电厂工作中产生着巨大作用。

良好的过速保护技术能够有效减小机组飞逸转速对机组造成的损害。

在水电厂机组工作阶段，很可能发生超负荷或因电力事故机组停机的情况时，这时机组的调速器将会失去对导叶的控制，或导叶在此时无法听从指令从而快速关闭，这就必然会导致机组转速不受控制，从而发生转速过速，而过速保护技术在此时就会启动，开启事故配压阀，从而关闭导叶。

由此可见，过速保护技术是水电厂不可或缺的重要手段，本文对过速保护改造技术进行了简要分析，以期为水电厂机组正常运转提供建议。

关键字:水电厂机组;设备过速;保护改造技术引言过速保护装置是水电厂机组正常工作的保障,它可以有效地减少水轮发电机发生过速、飞逸情况的几率,进而防止水电厂的正常工作遭受干扰。

但是针对目前水力发电厂的实际工作状况,由于传统的过速防护设备具有很多安全隐患,已无法达到水电厂对水轮发电机过速防护的需要,从而造成发电机在出现问题后立即停机运行会对水电厂造成很大伤害。

加强对水电厂机组过速保护改造技术的研究和设计是至关重要的。

1机组过速保护装置原理1.1结构原理控制门与过速环共同组成了一个发电机过速保护装置,这个装置的基本原理大致如下:在水轮机的主轴上安装了一个齿圈,使能够与机组的运行状况保持一致,在齿圈上会产生巨大的离心飞摆,并通过弹簧加以控制,当机组的转速正常时,簧片的重量将等于从离心摆得到的离心力,这样离心摆被紧紧保持的,但是如果发电机组正在超过容量的时候运转,此时在簧片上产生的压力差将会远远低于离心摆得到的离心力,此时产生离心摆动的簧片将向外甩出,并撞击到控制门上面的撞片,此时通过应急停止阀门的油道将被连通,发电机组也将终止运转,并由行控机构发布警报。

2024年小型水电站加装过速自动紧急停机保护装置目前在地方小水电中普遍存在着始建于60～70年代的容量在几百kW以下的小型机组，这些小型机组由于当时技术原因或出于经济考虑，均未装设调速器，均是采用人工全手动控制导水叶开度。

随着地方电网的不断壮大以及联入大网，上述电站机组运行稳定性得以大大提高，且基本都是满出力地并网运行，不用人工时时跟踪控制，但随之而来的隐患也就产生了。

即当机端以上电气事故或故障解网时，由于此时机组导水叶处在全开位置，当故障跳闸瞬间机组转速迅速上升，极易飞车。

当机组台数较多时，这种现象将不可避免。

针对这种现象，笔者设想在投入资金不多的情况下给机组加装一套过速自动紧急停机保护装置，该保护设计思路是：(1)将手动导水叶开度控制轮盘加以改造，即在其上加装一个小齿轮盘，再在旁边一适当位置安装一电动机，电机轴上套一大齿轮盘，大小齿轮盘之间用链条传动，选取适当的齿数比，即实现导水叶开闭用电机传动。

(2)当机组故障解列时，机组转速急剧上升，机端电压也随之上升，利用机端电压上升这一信号控制电机，实现自动关闭导水叶。

笔者将这一设计运用于我公司下辖东风电站，经调试投运取得成功。

我公司东风电站投运于60年代末，装机3100kW，是罗甸县第一座水电站，机组调速方式是人工全手动轮盘控制。

正如前面所述现象，我县电网至xx年并入省网后，机组稳定性大为提高，但由于我县地方电网结构不尽合理，网上故障及解网故障频繁发生，造成该电站机组飞车事故多次。

据统计xx年至xx年间因多次发生飞车，致使2#、3#机组定子击穿各一次，1#机定子击穿3次(1#机因多次击穿已不能修复而报废)。

笔者设计的保护装置，其过电压继电器接至机端电压互感器，其整定值(一次动作值)为1.3～1.4Ue(Ue为发电机额定电压)，当发电机因故障解列，机端电压上升至整定值时，过电压继电器动作，其常开触点闭合，启动时间继电器。

该时间继电器的瞬动常开接点闭合，去启动电机，关闭导水叶。

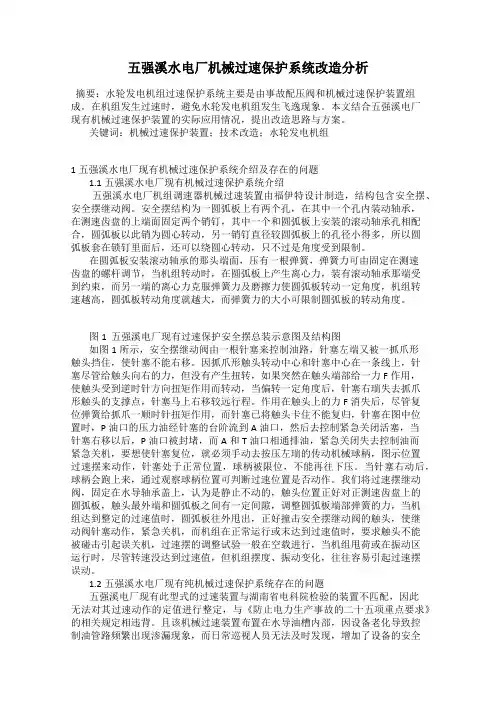

五强溪水电厂机械过速保护系统改造分析摘要：水轮发电机组过速保护系统主要是由事故配压阀和机械过速保护装置组成。

在机组发生过速时，避免水轮发电机组发生飞逸现象。

本文结合五强溪电厂现有机械过速保护装置的实际应用情况，提出改造思路与方案。

关键词：机械过速保护装置；技术改造；水轮发电机组1五强溪水电厂现有机械过速保护系统介绍及存在的问题1.1五强溪水电厂现有机械过速保护系统介绍五强溪水电厂机组调速器机械过速装置由福伊特设计制造，结构包含安全摆、安全摆继动阀。

安全摆结构为一圆弧板上有两个孔，在其中一个孔内装动轴承，在测速齿盘的上端面固定两个销钉，其中一个和圆弧板上安装的滚动轴承孔相配合，圆弧板以此销为圆心转动，另一销钉直径较圆弧板上的孔径小得多，所以圆弧板套在锁钉里面后，还可以绕圆心转动，只不过是角度受到限制。

在圆弧板安装滚动轴承的那头端面，压有一根弹簧，弹簧力可由固定在测速齿盘的螺杆调节，当机组转动时，在圆弧板上产生离心力，装有滚动轴承那端受到约束，而另一端的离心力克服弹簧力及磨擦力使圆弧板转动一定角度，机组转速越高，圆弧板转动角度就越大，而弹簧力的大小可限制圆弧板的转动角度。

图1 五强溪电厂现有过速保护安全摆总装示意图及结构图如图1所示，安全摆继动阀由一根针塞来控制油路，针塞左端又被一抓爪形触头挡住，使针塞不能右移。

因抓爪形触头转动中心和针塞中心在一条线上，针塞尽管给触头向右的力，但没有产生扭转，如果突然在触头端部给一力F作用，使触头受到逆时针方向扭矩作用而转动，当偏转一定角度后，针塞右瑞失去抓爪形触头的支撑点，针塞马上右移较远行程。

作用在触头上的力F消失后，尽管复位弹簧给抓爪一顺时针扭矩作用，而针塞已将触头卡住不能复归，针塞在图中位置时，P油口的压力油经针塞的台阶流到A油口，然后去控制紧急关闭活塞，当针塞右移以后，P油口被封堵，而A和T油口相通排油，紧急关闭失去控制油而紧急关机，要想使针塞复位，就必须手动去按压左瑞的传动机械球柄，图示位置过速摆来动作，针塞处于正常位置，球柄被限位，不能再往下压。

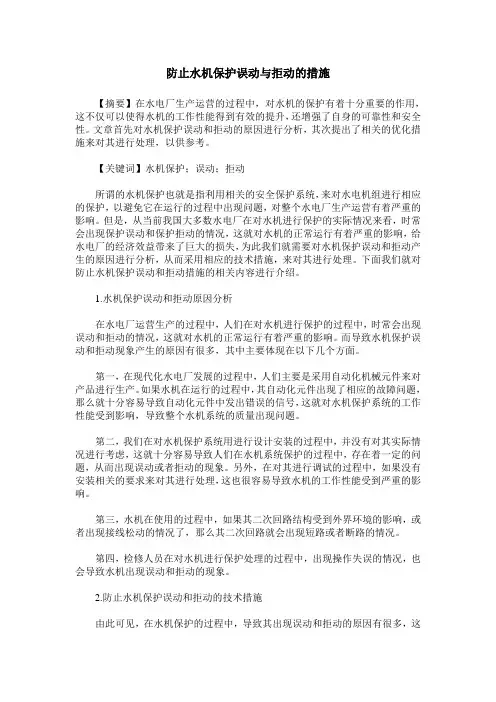

防止水机保护误动与拒动的措施【摘要】在水电厂生产运营的过程中，对水机的保护有着十分重要的作用，这不仅可以使得水机的工作性能得到有效的提升，还增强了自身的可靠性和安全性。

文章首先对水机保护误动和拒动的原因进行分析，其次提出了相关的优化措施来对其进行处理，以供参考。

【关键词】水机保护；误动；拒动所谓的水机保护也就是指利用相关的安全保护系统，来对水电机组进行相应的保护，以避免它在运行的过程中出现问题，对整个水电厂生产运营有着严重的影响。

但是，从当前我国大多数水电厂在对水机进行保护的实际情况来看，时常会出现保护误动和保护拒动的情况，这就对水机的正常运行有着严重的影响，给水电厂的经济效益带来了巨大的损失，为此我们就需要对水机保护误动和拒动产生的原因进行分析，从而采用相应的技术措施，来对其进行处理。

下面我们就对防止水机保护误动和拒动措施的相关内容进行介绍。

1.水机保护误动和拒动原因分析在水电厂运营生产的过程中，人们在对水机进行保护的过程中，时常会出现误动和拒动的情况，这就对水机的正常运行有着严重的影响。

而导致水机保护误动和拒动现象产生的原因有很多，其中主要体现在以下几个方面。

第一，在现代化水电厂发展的过程中，人们主要是采用自动化机械元件来对产品进行生产。

如果水机在运行的过程中，其自动化元件出现了相应的故障问题，那么就十分容易导致自动化元件中发出错误的信号，这就对水机保护系统的工作性能受到影响，导致整个水机系统的质量出现问题。

第二，我们在对水机保护系统用进行设计安装的过程中，并没有对其实际情况进行考虑，这就十分容易导致人们在水机系统保护的过程中，存在着一定的问题，从而出现误动或者拒动的现象。

另外，在对其进行调试的过程中，如果没有安装相关的要求来对其进行处理，这也很容易导致水机的工作性能受到严重的影响。

第三，水机在使用的过程中，如果其二次回路结构受到外界环境的影响，或者出现接线松动的情况了，那么其二次回路就会出现短路或者断路的情况。

阐述水电厂机组过速保护改造技术很多水电厂[2]最初机组过速保护系统运用的方式有两种，一种是电气过速保护，同时将电气过速保护的整定值设为百分之一百五，另一种是机组过速[4]开关并联，而且机组过速保护的整定值亦设为百分之一百五。

一般情况下，机组过速设备所运用机组离心开关发生故障时会致使此运转不能正常进行，在这种很严峻的状况下，一定得全方面的对原来的的过速系统实行改造。

一、关于水电厂出现机组过速问题需要注意的问题1、发电机过速出现的飞逸问题面对这种状况，在对机组进行检查修护时，就应该针对发电机的过速保护展开模拟试验，以保证过速保护装臵的正常运行。

并且要对调速器的按时检测，预防出现发电机过速时因调速器引发的停机现象，致使飞逸问题的发生。

在检查修护过程中，应该以机组模拟过速实验为依据，观测验证机组的进水球阀紧急闭合的功能是否正常以及闭合时间符不符合规定。

针对转速高的机组必须装好事故配压阀，对及时对其清理查看，以保障机组运行的可靠安全。

当运行中机组出现甩负荷时，值班员加强监视机组转速上升情况，如果到达二级过速而过速保护没有动作时，应立即启动紧急事故停机按钮完成事故停机。

2、调速器油压低的问题面对这种状况，在对机组检查修护过程中，要同时检测验证压力传感器等设备是否正常，以及调速器油压和油位的高低，切实保障各种信息的正常输出。

针对调速器油压装臵油位和油压出现的状况，在油压降低而油位升高的时候，一定要按时对油压装臵实施补气措施，以保证其符合正常规定。

在机组运行当中，如若出现因油压太低导致警报响的情况，一定要即使对其检测管理，同时要及早让专业人员处理，使其恢复正常如果由于调速器油压装臵。

3、发电机制动气源消失的问题一定要按照一定期限检测查看制动气系统是否正常，并且要即使清理更换空压机机油，同时要切实保证制动气系统的阀门以及管路等没有出现漏气状况。

在机组运行市，为保证气源压力的正常，一定要强化对发电机制动气源的监护管理。

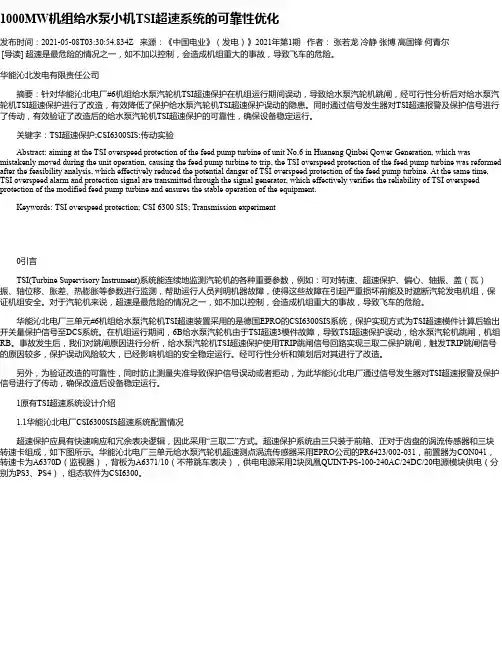

1000MW机组给水泵小机TSI超速系统的可靠性优化发布时间：2021-05-08T03:30:54.834Z 来源：《中国电业》（发电）》2021年第1期作者：张若龙冷静张博高国锋何青尔[导读] 超速是最危险的情况之一，如不加以控制，会造成机组重大的事故，导致飞车的危险。

华能沁北发电有限责任公司摘要：针对华能沁北电厂#6机组给水泵汽轮机TSI超速保护在机组运行期间误动，导致给水泵汽轮机跳闸，经可行性分析后对给水泵汽轮机TSI超速保护进行了改造，有效降低了保护给水泵汽轮机TSI超速保护误动的隐患。

同时通过信号发生器对TSI超速报警及保护信号进行了传动，有效验证了改造后的给水泵汽轮机TSI超速保护的可靠性，确保设备稳定运行。

关键字：TSI超速保护;CSI6300SIS;传动实验Abstract: aiming at the TSI overspeed protection of the feed pump turbine of unit No.6 in Huaneng Qinbei Qower Generation, which was mistakenly moved during the unit operation, causing the feed pump turbine to trip, the TSI overspeed protection of the feed pump turbine was reformed after the feasibility analysis, which effectively reduced the potential danger of TSI overspeed protection of the feed pump turbine. At the same time, TSI overspeed alarm and protection signal are transmitted through the signal generator, which effectively verifies the reliability of TSI overspeed protection of the modified feed pump turbine and ensures the stable operation of the equipment.Keywords: TSI overspeed protection; CSI 6300 SIS; Transmission experiment0引言TSI(Turbine Supervisory Instrument)系统能连续地监测汽轮机的各种重要参数，例如：可对转速、超速保护、偏心、轴振、盖（瓦）振、轴位移、胀差、热膨胀等参数进行监测，帮助运行人员判明机器故障，使得这些故障在引起严重损坏前能及时遮断汽轮发电机组，保证机组安全。

超超临界百万机组汽轮机超速保护系统优化与改造摘要：上海汽轮机厂超超临界机组转速测量探头安装使用环境、超速保护回路一直存在一些问题和隐患，国内出现了多起由于超速保护系统工作异常导致的机组不安全事件和非停事件的发生。

因此，总结了该类型机组不安全事件和非停事件的原因分析报告，提出了超超临界百万机组汽轮机超速保护系统集成优化与综合改造，确保该类型故障不再发生，提高机组的安全生产运行的可靠性。

优质服务于国家一带一路建设，提升中国企业世界品牌优质、可靠性，为共建人类命运共同体做出应有之贡献。

关键字：百万机组；超速保护系统；优化与改造0 引言目前，国内所采用的1000MW汽轮机组多来自上海汽轮机有限公司、东方汽轮机厂与哈尔滨汽轮机有限公司。

上汽超超临界机组汽轮机超速保护系统取消了传统的机械危急遮断器，由2套电子式的超速保护装置构成，采用德国BRAUN公司的E16型三通道转速监测系统，每套超速保护装置包括3个转速模块和1个测试模块，当其中任何一套装置动作后使汽轮机跳闸，所有高、中压主汽门和调门油动机的跳闸电磁阀将失电，阀门在关闭弹簧的作用下快速关闭，使汽轮机组停机。

电超速设计为失电调机，超速保护装置的动作信号经过三取二后，通过硬回路直接切断电磁阀控制回路的电源，快速停机，超速保护装置的动作信号还同时送到ETS保护系统的处理器，在软件逻辑里再进行三取二的逻辑处理实现跳机。

汽轮机转速测量系统的实际应用过程中，不可避免会遇到各种问题，因此，为了保证汽轮机转速测量系统各项优点的充分发挥，必须根据发电企业汽轮机发电机组实际情况针对相应问题提出有效性、可行性的改进措施。

由于发电企业汽轮机发电机组条件及现状的差异性，所遇到的汽轮机转速测量系统的应用问题也会有所不同。

因此，本项目主要结合典型实例进行分析，提供可借鉴性的汽轮机转速测量系统应用实践经验。

1 机组设备概况国华印尼爪哇电厂1号机组，其主设备采用上海汽轮机有限公司引进西门子技术生产的超超临界、一次中间再热、单轴、四缸四排汽、双背压、凝汽式汽轮机，该汽轮机采用全周进汽+补气阀调节配汽方式，机组采用9级回热抽汽。

水轮发电机组过速保护装置分析【摘要】水轮发电机组是一种常见的水力发电设备，其安全运行对于电力系统的稳定供电至关重要。

过速是水轮发电机组常见的故障之一，可能导致设备损坏甚至事故发生。

为了保障水轮发电机组的安全运行，过速保护装置被应用于其中。

本文从过速保护装置的作用、工作原理、结构、应用范围和发展趋势等方面进行了分析。

通过对过速保护装置的研究，可以更好地了解其在水轮发电机组中的重要性，提高设备的安全性和可靠性。

未来，可以进一步优化过速保护装置的设计，提高其响应速度和准确性，以适应不断变化的电力系统需求。

过速保护装置在水轮发电机组中扮演着至关重要的角色，对其进行深入研究具有重要的意义和价值。

【关键词】水轮发电机组，过速保护装置，分析，作用，工作原理，结构，应用范围，发展趋势，重要性，研究展望。

1. 引言1.1 背景介绍水轮发电机组是利用水能转换为机械能，再转换为电能的一种能源利用方式。

在水轮发电机组运行过程中，由于各种原因可能导致发电机组超速运行，这种情况下会对设备造成损坏甚至危害人员安全。

过速保护装置的应用变得至关重要。

过速保护装置是一种能够检测并限制设备超速运行的装置，一旦设备运行超速，过速保护装置会及时采取措施，使设备停止运行，避免事故发生。

过速保护装置的作用不仅仅是保护设备和人员的安全，还可以有效延长设备的使用寿命，提高设备的稳定性和可靠性。

水轮发电机组过速保护装置的工作原理主要是通过监测设备运行速度，一旦检测到超速运行，就会通过控制系统切断电源或刹车来限制设备的运行速度。

过速保护装置的结构一般由传感器、控制器和执行器等部件组成，其设计和安装需要符合相关标准和规范。

在实际应用中，过速保护装置广泛用于各类水轮发电机组及其他旋转设备中，为设备安全运行提供了有力保障。

随着科技和工艺的发展，过速保护装置的技术也在不断更新和完善，其发展趋势是向着智能化、便捷化和高效化方向发展。

水轮发电机组过速保护装置是非常重要的设备保护装置，对保障设备和人员安全起着至关重要的作用。

水电厂机组过速保护改造技术
江业仁;章勇
【期刊名称】《科技与企业》
【年(卷),期】2014(000)014
【摘要】水电厂对水机保护至关重要的一项就是对水电厂机组过速[1]的保护，为了保护水电站的正常运转，有效避免与预防机组发生飞车及其电压等突发状况时对机组构成很大的破坏与损失，与此同时，亦可以减轻机组人员的劳动力。

面对机组出现的因发生而故障停止运转以及负荷超额等现象，需要调速器做出快速反应，迅速关掉导水叶并极力使机组旋转速度的升高得到控制，假设调速器面对发生的事故没有做出快速有效的反应，例如没有迅速关掉导水叶，或者关掉的速度太慢了，就会迫使过速保护设备的运转，经由启动故障配压阀门来关掉导水叶，或者经由闭塞进水口阀门等办法隔离水流。

由此我们不难看出，机组过速保护是否可靠，是非常重要的问题，它引发的后果其严重性亦是不堪设想的。

此文就重点介绍关于水电厂机组过速保护改造技术。

【总页数】2页(P405-405,407)
【作者】江业仁;章勇
【作者单位】五凌电力有限公司发电集控中心长沙 410002;五凌电力有限公司发电集控中心长沙 410002
【正文语种】中文
【相关文献】
1.水电厂机组过速保护改造技术
2.水电厂机组过速保护系统的优化完善
3.福堂坝水电厂水轮发电机组过速保护改造
4.水电厂机组过速保护改造技术
5.水电厂机组电气、机械过速保护定值研究
因版权原因，仅展示原文概要，查看原文内容请购买。

水电站中机械液压过速保护系统的应用摘要：水轮发电机组是水电站的关键性设备，由于发电机转速过快而引发的飞逸时有发生。

基于此种背景，本文介绍了机械液压过速保护系统的作用、特点、工作原理及使用注意事项，对此系统当前的应用情况进行了分析，并在文章最后介绍了一种性能优良的机械液压过速保护装备。

关键词：水电站；水轮发电机；机械液压系统；过速保护引言：随着水电站建设环境的不同，水的流速也会存在一定的差距。

在一些较为特殊的情况下，水力发电机组的转速可能会大幅度超过标准值，造成事故的发生。

因此，人们对发电机组过速保护设备的关注度越来越高，机械液压过速保护系统具有非常高的保护性能，可以有效的避免过速故障的发生。

1水电站中机械液压过速保护系统的作用1.1在水电站的设计过程中，发电机组的保护系统设计是重中之重。

在水电站进行发电的工作中，时常会出现发动机转子速度过快的问题。

在发生这种情况时，通常是使用专用设备调速器进行调整。

如果调速器已经不能够控制，发电机转子的速度没有降低到正常的水平，这时发电机组的转速监测设备就发出信号启动过速保护系统，将发电机组的进水管道封闭使转子停止，达到对水电站发电机组的保护效果。

根据当下的实际应用情况，国内的水电站大部分使用的都是电气控制过速保护系统，它是一种电气自动化控制系统，可以使用计算机监测，但是此系统必须依靠专用的发电机测速设备，如果测速设备发生故障的同时又发生过速问题，则此系统将无法起到保护效果。

1.2电气控制过速保护系统在运行工作时需要使用电能，因此如果水电站的供电出现问题，也会导致此系统无法起到有效的保护作用。

在水电站的实际运行工作中，发电机组过速是非常严重的问题，不尽快处理就极可能导致大型飞逸事故，不仅会使企业出现经济损失，还会对工作人员的人身安全造成威胁。

机械液压过速保护系统具有操作简单、建造便捷、成本低廉以及其它多种性能优势，最重要的一点是，机械液压过速保护系统在进行保护工作时，不需要配备电能供应设备，所以在水电站中具有非常好的应用前景。

水电厂水轮发电机过速保护改造陈强摘要：水力发电是现代社会中较为重要的发电方式，并且具有较高的利用效率，能更好地满足社会对电能的正常发展需求。

水轮发电机是水力发电的基础设备，但在发电厂正常运行时容易发生各种故障而导致发电工作不能顺利完成，影响发电厂的正常运行。

其中发电机过速事故较为常见，因此水电厂会在生产过程中采取有效的过速保护措施，以此降低机组过速的发生概率，让发电工作的开展得到有效保障。

本文针对水电厂水轮发电机过速保护现状，探讨有效的优化改进方法。

关键词：水电厂水轮发电机过速保护改造过速保护装置是水电厂发电机组正常运行的有效保障，其能有效降低水轮发电机过速的出现概率，从而避免水电厂的正常运行受到影响。

但根据水电厂实际运行情况，常规的过速保护装置存在一些安全隐患，并不能满足水电厂对水轮发电机过速保护的要求，导致机组在发生故障后停止运转时给水电厂带来较大损失。

因此，在水电厂持续生产及发展的过程中，加强对水轮发电机过速保护的优化改造研究显得尤为重要。

1.过速保护存在的问题水轮发电机的过速保护是其正常运行的基础，实际运行中出现的各种问题均可能会对其正常运行造成不良影响，甚至会引发相应的安全事故。

目前水电厂水轮发电机过速保护存在的问题较多，但其中很多问题均能通过有效的措施得到改善，常见的问题如下。

首先，根据一些水电厂的现状，其水轮发电机过速保护装置的过速接点动作可靠性存在较大问题，可能会在生产过程中出现机械过速接点误动，从而造成事故停机。

实际运行中，在水电厂进行机组大修过速试验时，经常会出现机械接点拒动的情况，导致动作值的调整难度上升，影响机组的正常运行。

其次，是离心块弹簧的制作工艺较差。

水轮发电机实际运行的过程中，因离心块弹簧的制造工艺较差，导致弹簧的弹性系数不能保持在稳定状态，在K值发生变化时将引起接点动作值的漂移，并且实际上在K值出现变化时将导致其不能再次使用。

再者，是机械过速接点未进行出厂模拟调整。

葛洲坝电厂水轮发电机组过速保护系统改造摘要:随着科学技术的发展,水电站控制系统自动化程度不断提高,国内早期建成的水轮发电机组,其过速保护系统的自动化程度和可靠性较低。

本文介绍了葛洲坝电厂原过速保护系统的工作原理及存在的安全隐患,并阐述了葛洲坝电厂过速保护系统改造后的工作原理及特点分析。

关键词:过速保护系统机械过速设备匹配水轮发电机组改造随着科学技术的发展,水电站控制系统自动化程度不断提高,国内早期建成的大型水力发电厂也不断对水轮发电机组的控制系统进行着升级改造工作。

在水轮发电机组控制系统中,过速保护系统作为机组控制系统的重要组成部分,用于防止机组出现飞逸事故对机组造成的重大损害;当机组出现事故停机或者甩负荷时,如果调速器出现故障拒动或者导叶关闭速度过慢等事故,过速保护启动,开启事故配压阀直接关闭导叶。

国内、外水电站曾多次出现因机组过速、飞逸造成的重大事故[1],因此提高水电机组过速保护系统的可靠性,具有重要的意义。

1 葛洲坝原过速系统的工作原理及安全隐患分析葛洲坝电站的机组主要分为东方电机和哈尔滨电机,机组控制系统根据机型的不同存在较大差异。

1.1 东方电机厂机型原过速系统采用双电磁阀结构,其原理如图1所示。

当机组转速上升至115%额定转速,若此时调速器故障(例如:主配压阀拒动),经过一段时间的延迟,电磁配压阀A阀动作,使油路发生切换,主压力油进入事故配压阀,导叶关闭;当A阀未能及时动作,机组过速至155%额定转速时,电磁配压阀B阀动作,油阀开启,备用油源进入事故配压阀关闭导叶。

1.2 哈尔滨电机厂机型原过速系统采用双电磁阀结构,其原理如图2所示。

即一级过速动作:事故电磁阀(42DP)动作,切换阀液压驱动,油路切换,油阀的阀芯打开,压力油注入事故配压阀P腔;若机组转速继续攀升,当二级过速动作:事故电磁阀(43DP)动作,切换阀在双向液压驱动＋弹簧复中,油路切换,油阀的阀芯打开,压力油注入事故配压阀P腔,实现机组安全停机。

技术前沿2020.16 电力系统装备丨189Technology Frontier电力系统装备Electric Power System Equipment2020年第16期2020 No.16近几年来，水力发电厂电气转速信号装置电气一级过速保护115 %、电气二级过速（140 %/150 %）保护接点异常开出，导致机组非计划停运事件时有发生。

为了避免电气过速保护误动、拒动，提高电气过速保护动作可靠性，唐亚波及倪宏伟等提出“机组电气过速三取二”的优化方式[1]，其过速信号分别取自三套电气转速装置，每套电气过速装置开出一个接点，经中间继电器扩展，再通过继电回路做三取二判断送入LCU 事故停机流程。

纪文玉的“三取二”优化方案[2]中三个过速保护信号取自不同的三套转速信号装置，任意2套以上装置相应接点开出，过速保护动作。

他们提出的优化方案虽然提高了电气过速保护动作可靠性，但需要设计三套转速信号装置，成本有所提高，同时增加了扩展回路故障点。

本文在原设计两套转速信号装置基础上，采用装置开出接点“串并接”的方式对电气过速保护回路进行优化，提高电气过速保护动作可靠性。

1 水力发电厂电气过速保护现状1.1 水力发电厂过速保护配置现状水力发电厂电气过速保护系统配置一般为一级电气过速保护115 %、电气二级过速保护和机械过速保护等三级保护。

水轮机保护系统为主PLC 和事故PLC 两套系统，其中事故PLC 完全独立于主PLC 系统。

其过速保护过程为当机组转速升至115 %且主配拒动时，电气一级过速保护动作，联动紧停电磁和事故配压阀，关闭导叶，若导叶关闭不及时或者其他原因导致机组转速继续飞升至电气二级过速保护定值时，电气二级过速保护动作，同时联关导叶和进水闸门；当紧停电磁阀或者事故配压阀电源故障或者其他原因导致保护失效时，随着转速的飞逸，离心力增大，机械过速保护动作，直接联动事故配压阀，机械过速电接点动作，启动PLC 中紧急停机流程，关闭进水闸门，抑制机组转速飞逸避免机组设备损坏。

小型水电站加装过速自动紧急停机保护装置小型水电站是一种常见的可再生能源发电设备，其具有结构简单、投资成本低、环境友好等优点，因此被广泛应用于山区、乡村等地区。

然而，由于水力资源的不稳定性和水电站运行过程中可能遇到的突发事件，存在一定的安全风险。

为了保障水电站的安全运行，加装过速自动紧急停机保护装置是非常必要的。

加装过速自动紧急停机保护装置可以有效地防止水电机组因运行过速而引发的故障，保护水电机组的安全和稳定运行。

过速是指水轮机转速超过额定转速的情况，这可能导致机组叶轮、发电机飞轮和轴承等部件的损坏，严重的甚至可能导致设备爆炸或故障。

因此，在水电站的设计和运行中，必须设置过速自动紧急停机保护装置。

过速自动紧急停机保护装置采用了先进的传感器技术，可以实时监测水轮机的转速，并与额定转速进行比较。

一旦监测到水轮机转速超过额定转速，保护装置会立即发出停机信号，使水电机组停止运行，并采取相应的保护措施。

保护装置还可以记录和存储运行过程中的数据，以便后续的故障分析和处理。

为了保证过速自动紧急停机保护装置的可靠性和稳定性，需要考虑以下几个方面：首先，要选择适合的传感器。

传感器是过速保护装置的核心组成部分，其性能直接影响到过速保护装置的准确性和可靠性。

传感器应具有高灵敏度、高精度、高可靠性和长寿命等特点，能够在极端环境下工作。

其次，要设计合理的电路和控制系统。

过速自动紧急停机保护装置需要通过电路和控制系统实现发出停机信号的功能。

电路和控制系统应具有高速响应、稳定可靠和抗干扰能力强等特点，以确保装置的准确性和可靠性。

另外，要进行充分的测试和调试。

在安装和调试过程中，应对过速自动紧急停机保护装置进行充分的测试，确保其性能和功能符合要求。

只有通过充分的测试和调试，才能保证装置在实际运行中的可靠性和稳定性。

总之，加装过速自动紧急停机保护装置对于小型水电站的安全运行非常重要。

通过选择合适的传感器、设计合理的电路和控制系统，并进行充分的测试和调试，可以提高水电机组的安全性和可靠性，减少故障的发生，保护环境，实现可持续发展。
