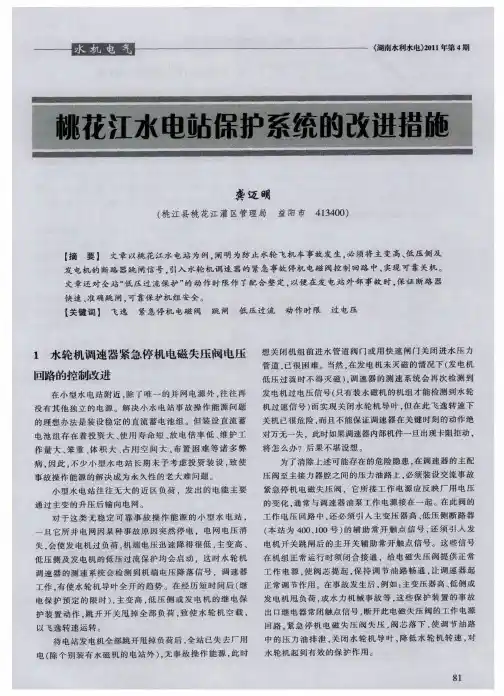

水电厂机组过速保护装置改进

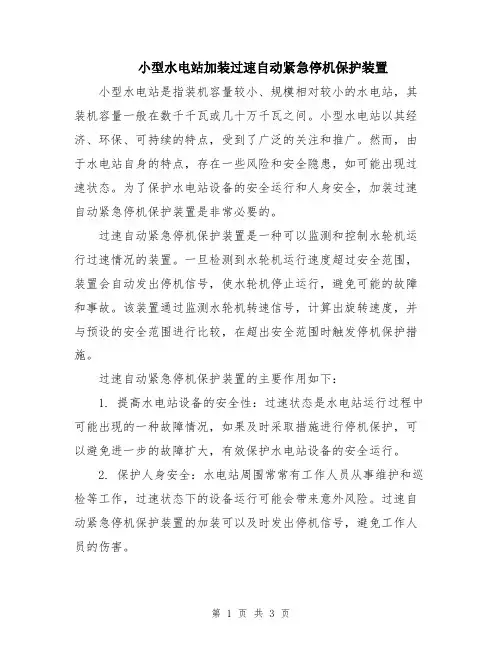

小型水电站加装过速自动紧急停机保护装置小型水电站是指装机容量较小、规模相对较小的水电站，其装机容量一般在数千千瓦或几十万千瓦之间。

小型水电站以其经济、环保、可持续的特点，受到了广泛的关注和推广。

然而，由于水电站自身的特点，存在一些风险和安全隐患，如可能出现过速状态。

为了保护水电站设备的安全运行和人身安全，加装过速自动紧急停机保护装置是非常必要的。

过速自动紧急停机保护装置是一种可以监测和控制水轮机运行过速情况的装置。

一旦检测到水轮机运行速度超过安全范围，装置会自动发出停机信号，使水轮机停止运行，避免可能的故障和事故。

该装置通过监测水轮机转速信号，计算出旋转速度，并与预设的安全范围进行比较，在超出安全范围时触发停机保护措施。

过速自动紧急停机保护装置的主要作用如下：1. 提高水电站设备的安全性：过速状态是水电站运行过程中可能出现的一种故障情况，如果及时采取措施进行停机保护，可以避免进一步的故障扩大，有效保护水电站设备的安全运行。

2. 保护人身安全：水电站周围常常有工作人员从事维护和巡检等工作，过速状态下的设备运行可能会带来意外风险。

过速自动紧急停机保护装置的加装可以及时发出停机信号，避免工作人员的伤害。

3. 避免故障扩大和设备损坏：过速状态下，设备的运行负荷大、负荷突变等都会对设备造成损害，过速自动紧急停机保护装置的加装可以及时遏制故障发展，避免设备的进一步损坏。

4. 减少生产损失：设备故障和停机会导致生产损失，加装过速自动紧急停机保护装置可以减少因过速状态引起的停机时间和生产损失。

在加装过速自动紧急停机保护装置时，应考虑以下几个方面：1. 装置的选择：选择合适的过速自动紧急停机保护装置对于保护水电站设备的安全运行至关重要。

需要根据水电站的实际情况、设备类型和规模等因素进行选择。

可以考虑采用先进、可靠的电气保护装置，如PLC（可编程逻辑控制器）等。

2. 安装位置的选择：过速自动紧急停机保护装置应该安装在与水轮机主轴匹配的位置，以便于准确监测水轮机的速度。

产品与应用年第期响洪甸水电站调速器系统改进罗红玉（响洪甸发电设备检修公司，安徽六安237335）摘要介绍响洪甸水电站调速器系统改造情况，以及在改造中遇到的问题是如何解决处理的。

本文涵盖了可编程计算机控制器即PCC （Programmable Computer Co ntroller ）、伺服比例阀的工作原理和应用效果。

关键词：计算机控制器；伺服比例阀；实际应用Xianghongdian Hydropower S tation Speed Regulation System ImprovementLuo Hongyu（Xiangho ngdian Power Equipmen t Maintaining Corpo rate,Liu ’an ,Anhui 237335）Ab str actThis paper intro duces Xianghongdian Hydropower Station speed regulation systemimprovement project an d d ifficulties met in the application.It covers programmable computercontroller principles,servo comparative valve principle and its application.Key wor d s ：PCC ；servo comparative valve ；application1引言响洪甸水电站位于安徽省金寨县，建于20世纪50年代末，装机容量4×10MW 混流式水轮发电机组，1961年4月四台机组全部并网发电，当时皖中电网装机总容量31.9万kW ，仅响洪甸水电站装机就占电网装机总容量的12.5%，可见响洪甸水电站在当时电网中的重要性。

四台机组安装的水轮机调速器为T-100型机械调速器，它随着水力电力工业的发展，对电力系统频率的品质和水电站自动化水平要求的提高，T-100型机械调速器已经不能满足机组安全运行的要求。

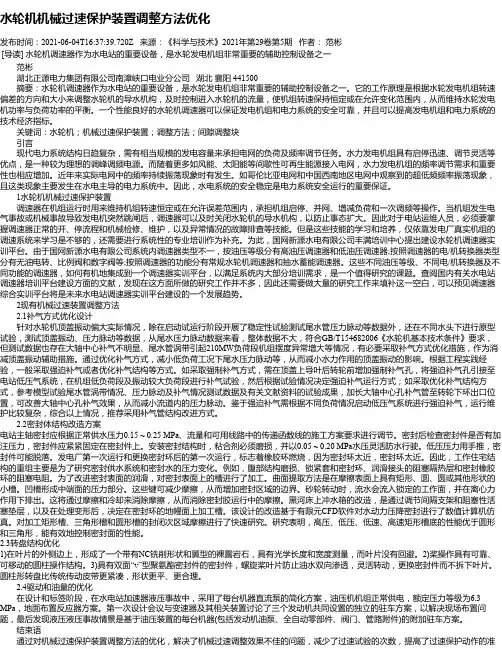

水轮机机械过速保护装置调整方法优化发布时间：2021-06-04T16:37:39.720Z 来源：《科学与技术》2021年第29卷第5期作者：范彬[导读] 水轮机调速器作为水电站的重要设备，是水轮发电机组非常重要的辅助控制设备之一范彬湖北正源电力集团有限公司南漳峡口电业分公司湖北襄阳 441500摘要：水轮机调速器作为水电站的重要设备，是水轮发电机组非常重要的辅助控制设备之一。

它的工作原理是根据水轮发电机组转速偏差的方向和大小来调整水轮机的导水机构，及时控制进入水轮机的流量，使机组转速保持恒定或在允许变化范围内，从而维持水轮发电机功率与负荷功率的平衡。

一个性能良好的水轮机调速器可以保证发电机组和电力系统的安全可靠，并且可以提高发电机组和电力系统的技术经济指标。

关键词：水轮机；机械过速保护装置；调整方法；间隙调整块引言现代电力系统结构日趋复杂，需有相当规模的发电容量来承担电网的负荷及频率调节任务。

水力发电机组具有启停迅速、调节灵活等优点，是一种较为理想的调峰调频电源。

而随着更多如风能、太阳能等间歇性可再生能源接入电网，水力发电机组的频率调节需求和重要性也相应增加。

近年来实际电网中的频率持续振荡现象时有发生。

如哥伦比亚电网和中国西南地区电网中观察到的超低频频率振荡现象，且这类现象主要发生在水电主导的电力系统中。

因此，水电系统的安全稳定是电力系统安全运行的重要保证。

1水轮机机械过速保护装置调速器在机组运行时用来维持机组转速恒定或在允许误差范围内，承担机组启停、并网、增减负荷和一次调频等操作。

当机组发生电气事故或机械事故导致发电机突然跳闸后，调速器可以及时关闭水轮机的导水机构，以防止事态扩大。

因此对于电站运维人员，必须要掌握调速器正常的开、停流程和机械检修、维护，以及异常情况的故障排查等技能。

但是这些技能的学习和培养，仅依靠发电厂真实机组的调速系统来学习是不够的，还需要进行系统性的专业培训作为补充。

为此，国网新源水电有限公司丰满培训中心提出建设水轮机调速器实训平台。

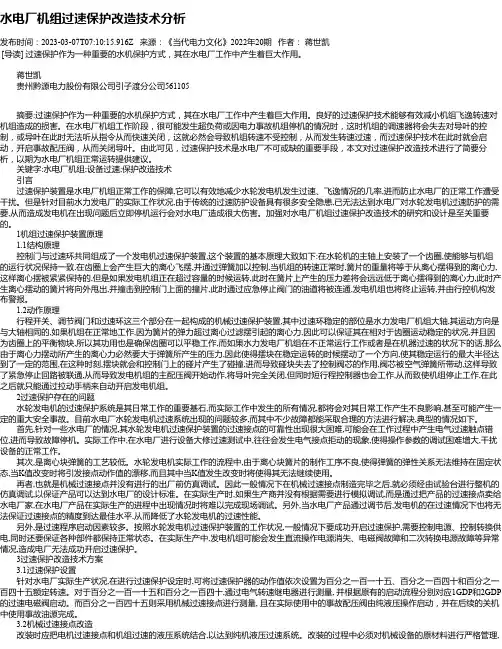

水电厂机组过速保护改造技术分析发布时间：2023-03-07T07:10:15.916Z 来源：《当代电力文化》2022年20期作者：蒋世凯[导读] 过速保护作为一种重要的水机保护方式，其在水电厂工作中产生着巨大作用。

蒋世凯贵州黔源电力股份有限公司引子渡分公司561105摘要:过速保护作为一种重要的水机保护方式，其在水电厂工作中产生着巨大作用。

良好的过速保护技术能够有效减小机组飞逸转速对机组造成的损害。

在水电厂机组工作阶段，很可能发生超负荷或因电力事故机组停机的情况时，这时机组的调速器将会失去对导叶的控制，或导叶在此时无法听从指令从而快速关闭，这就必然会导致机组转速不受控制，从而发生转速过速，而过速保护技术在此时就会启动，开启事故配压阀，从而关闭导叶。

由此可见，过速保护技术是水电厂不可或缺的重要手段，本文对过速保护改造技术进行了简要分析，以期为水电厂机组正常运转提供建议。

关键字:水电厂机组;设备过速;保护改造技术引言过速保护装置是水电厂机组正常工作的保障,它可以有效地减少水轮发电机发生过速、飞逸情况的几率,进而防止水电厂的正常工作遭受干扰。

但是针对目前水力发电厂的实际工作状况,由于传统的过速防护设备具有很多安全隐患,已无法达到水电厂对水轮发电机过速防护的需要,从而造成发电机在出现问题后立即停机运行会对水电厂造成很大伤害。

加强对水电厂机组过速保护改造技术的研究和设计是至关重要的。

1机组过速保护装置原理1.1结构原理控制门与过速环共同组成了一个发电机过速保护装置,这个装置的基本原理大致如下:在水轮机的主轴上安装了一个齿圈,使能够与机组的运行状况保持一致,在齿圈上会产生巨大的离心飞摆,并通过弹簧加以控制,当机组的转速正常时,簧片的重量将等于从离心摆得到的离心力,这样离心摆被紧紧保持的,但是如果发电机组正在超过容量的时候运转,此时在簧片上产生的压力差将会远远低于离心摆得到的离心力,此时产生离心摆动的簧片将向外甩出,并撞击到控制门上面的撞片,此时通过应急停止阀门的油道将被连通,发电机组也将终止运转,并由行控机构发布警报。

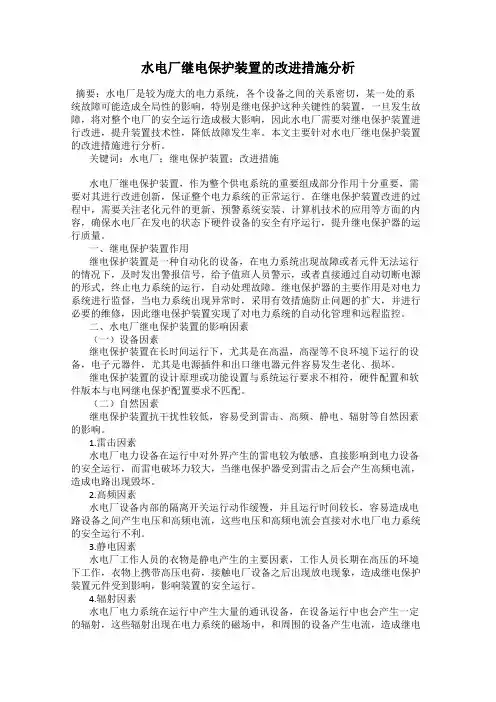

水电厂继电保护装置的改进措施分析摘要：水电厂是较为庞大的电力系统，各个设备之间的关系密切，某一处的系统故障可能造成全局性的影响，特别是继电保护这种关键性的装置，一旦发生故障，将对整个电厂的安全运行造成极大影响，因此水电厂需要对继电保护装置进行改进，提升装置技术性，降低故障发生率。

本文主要针对水电厂继电保护装置的改进措施进行分析。

关键词：水电厂；继电保护装置；改进措施水电厂继电保护装置，作为整个供电系统的重要组成部分作用十分重要，需要对其进行改进创新，保证整个电力系统的正常运行。

在继电保护装置改进的过程中，需要关注老化元件的更新、预警系统安装、计算机技术的应用等方面的内容，确保水电厂在发电的状态下硬件设备的安全有序运行，提升继电保护器的运行质量。

一、继电保护装置作用继电保护装置是一种自动化的设备，在电力系统出现故障或者元件无法运行的情况下，及时发出警报信号，给予值班人员警示，或者直接通过自动切断电源的形式，终止电力系统的运行，自动处理故障。

继电保护器的主要作用是对电力系统进行监督，当电力系统出现异常时，采用有效措施防止问题的扩大，并进行必要的维修，因此继电保护装置实现了对电力系统的自动化管理和远程监控。

二、水电厂继电保护装置的影响因素（一）设备因素继电保护装置在长时间运行下，尤其是在高温，高湿等不良环境下运行的设备，电子元器件，尤其是电源插件和出口继电器元件容易发生老化、损坏。

继电保护装置的设计原理或功能设置与系统运行要求不相符，硬件配置和软件版本与电网继电保护配置要求不匹配。

（二）自然因素继电保护装置抗干扰性较低，容易受到雷击、高频、静电、辐射等自然因素的影响。

1.雷击因素水电厂电力设备在运行中对外界产生的雷电较为敏感，直接影响到电力设备的安全运行，而雷电破坏力较大，当继电保护器受到雷击之后会产生高频电流，造成电路出现毁坏。

2.高频因素水电厂设备内部的隔离开关运行动作缓慢，并且运行时间较长，容易造成电路设备之间产生电压和高频电流，这些电压和高频电流会直接对水电厂电力系统的安全运行不利。

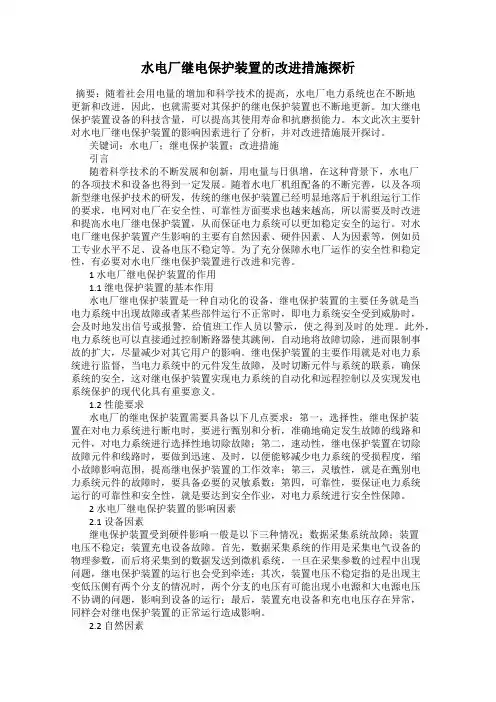

水电厂继电保护装置的改进措施探析摘要：随着社会用电量的增加和科学技术的提高，水电厂电力系统也在不断地更新和改进，因此，也就需要对其保护的继电保护装置也不断地更新。

加大继电保护装置设备的科技含量，可以提高其使用寿命和抗磨损能力。

本文此次主要针对水电厂继电保护装置的影响因素进行了分析，并对改进措施展开探讨。

关键词：水电厂；继电保护装置；改进措施引言随着科学技术的不断发展和创新，用电量与日俱增，在这种背景下，水电厂的各项技术和设备也得到一定发展。

随着水电厂机组配备的不断完善，以及各项新型继电保护技术的研发，传统的继电保护装置已经明显地落后于机组运行工作的要求，电网对电厂在安全性、可靠性方面要求也越来越高，所以需要及时改进和提高水电厂继电保护装置，从而保证电力系统可以更加稳定安全的运行。

对水电厂继电保护装置产生影响的主要有自然因素、硬件因素、人为因素等，例如员工专业水平不足、设备电压不稳定等。

为了充分保障水电厂运作的安全性和稳定性，有必要对水电厂继电保护装置进行改进和完善。

1 水电厂继电保护装置的作用1.1 继电保护装置的基本作用水电厂继电保护装置是一种自动化的设备，继电保护装置的主要任务就是当电力系统中出现故障或者某些部件运行不正常时，即电力系统安全受到威胁时，会及时地发出信号或报警，给值班工作人员以警示，使之得到及时的处理。

此外，电力系统也可以直接通过控制断路器使其跳闸，自动地将故障切除，进而限制事故的扩大，尽量减少对其它用户的影响。

继电保护装置的主要作用就是对电力系统进行监督，当电力系统中的元件发生故障，及时切断元件与系统的联系，确保系统的安全，这对继电保护装置实现电力系统的自动化和远程控制以及实现发电系统保护的现代化具有重要意义。

1.2 性能要求水电厂的继电保护装置需要具备以下几点要求：第一，选择性，继电保护装置在对电力系统进行断电时，要进行甄别和分析，准确地确定发生故障的线路和元件，对电力系统进行选择性地切除故障；第二，速动性，继电保护装置在切除故障元件和线路时，要做到迅速、及时，以便能够减少电力系统的受损程度，缩小故障影响范围，提高继电保护装置的工作效率；第三，灵敏性，就是在甄别电力系统元件的故障时，要具备必要的灵敏系数；第四，可靠性，要保证电力系统运行的可靠性和安全性，就是要达到安全作业，对电力系统进行安全性保障。

124 EPEM 2019.10发电运维Power Operation1五强溪水电厂原有机械过速保护装置介绍及存在的问题1.1 五强溪水电厂原有机械过速保护装置介绍五强溪水电厂机组调速器机械过速装置由福伊特设计制造，结构包含安全摆、安全摆继动阀。

安全摆结构为一圆弧板上有两个孔，在其中一个孔内装动轴承，在测速齿盘的上端面固定两个销钉，其中一个和圆弧板上安装的滚动轴承孔相配合，圆弧板以此销为圆心转动，另一销钉直径较圆弧板上的孔径小得多，所以圆弧板套在锁钉里面后，还可以绕圆心转动，只不过是角度受到限制。

在圆弧板安装滚动轴承的那头端面，压有一根弹簧，弹簧力可由固定在测速齿盘的螺杆调节，当机组转动时，在圆弧板上产生离心力，装有滚动轴承那端受到约束，而另一端的离心力克服弹簧力及磨擦力使圆弧板转动一定角度，机组转速越高，圆弧板转动角度就越大，而弹簧力的大小可限制圆弧板的转动角度。

如图1所示，安全摆继动阀由一根针塞来控制油路，针塞左端又被一抓爪形触头挡住，使针塞不能右移。

因抓爪形触头转动中心和针塞中心在一条线上，针塞尽管给触头向右的力，但没有产生扭转，如果突然在触头端部给一力F 作用，使触头受到逆时针方向扭矩作用而转动，当偏转一定角度后，针塞右瑞失去抓爪形触头的支撑点，针塞马上右移较远行程。

作用在触头上的力F 消失后，尽管复位弹簧给抓爪一顺时针扭矩作用，而针塞已将触头卡住不能复归，针塞在图中位置时，P 油口的压力油经五强溪水电厂机械过速保护装置改造分析五凌电力有限公司五强溪电厂 汤 骏摘要：水轮发电机组过速保护系统主要是由事故配压阀和机械过速保护装置组成。

本文结合五强溪电厂原有机械过速装置应用情况和新机械过速保护装置改造的实际应用情况，对改造方案和结果进行分析。

关键词：机械过速保护装置；技术改造；水轮发电机组针塞的台阶流到A 油口，然后去控制紧急关闭活塞，当针塞右移以后，P 油口被封堵，而A 和T 油口相通排油，紧急关闭失去控制油而紧急关机，要想使针塞复位，就必须手动去按压左瑞的传动机械球柄，图示位置过速摆来动作，针塞处于正常位置，球柄被限位，不能再往下压。

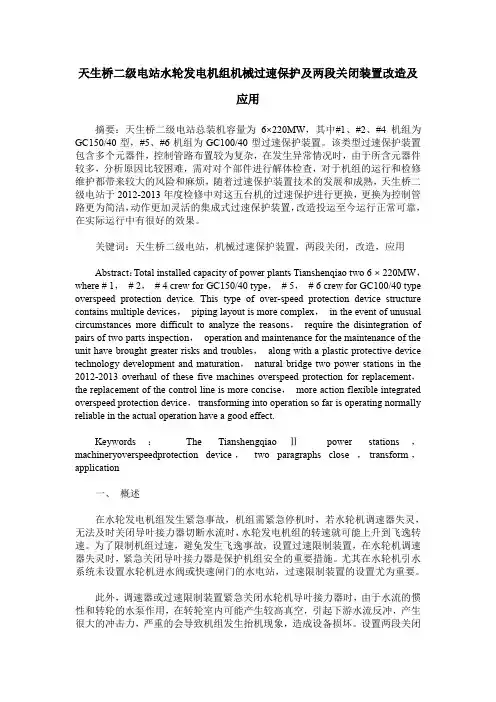

天生桥二级电站水轮发电机组机械过速保护及两段关闭装置改造及应用摘要：天生桥二级电站总装机容量为6×220MW，其中#1、#2、#4机组为GC150/40型，#5、#6机组为GC100/40型过速保护装置。

该类型过速保护装置包含多个元器件，控制管路布置较为复杂，在发生异常情况时，由于所含元器件较多，分析原因比较困难，需对对个部件进行解体检查，对于机组的运行和检修维护都带来较大的风险和麻烦，随着过速保护装置技术的发展和成熟，天生桥二级电站于2012-2013年度检修中对这五台机的过速保护进行更换，更换为控制管路更为简洁，动作更加灵活的集成式过速保护装置，改造投运至今运行正常可靠，在实际运行中有很好的效果。

关键词：天生桥二级电站，机械过速保护装置，两段关闭，改造，应用Abstract：Total installed capacity of power plants Tianshenqiao two 6 × 220MW，where # 1，# 2，# 4 crew for GC150/40 type，# 5，# 6 crew for GC100/40 type overspeed protection device. This type of over-speed protection device structure contains multiple devices，piping layout is more complex，in the event of unusual circumstances more difficult to analyze the reasons，require the disintegration of pairs of two parts inspection，operation and maintenance for the maintenance of the unit have brought greater risks and troubles，along with a plastic protective device technology development and maturation，natural bridge two power stations in the 2012-2013 overhaul of these five machines overspeed protection for replacement，the replacement of the control line is more concise，more action flexible integrated overspeed protection device，transforming into operation so far is operating normally reliable in the actual operation have a good effect.Keywords：The TianshengqiaoⅡpower stations，machineryoverspeedprotection device，two paragraphs close ，transform，application一、概述在水轮发电机组发生紧急事故，机组需紧急停机时，若水轮机调速器失灵，无法及时关闭导叶接力器切断水流时，水轮发电机组的转速就可能上升到飞逸转速。

阐述水电厂机组过速保护改造技术很多水电厂[2]最初机组过速保护系统运用的方式有两种，一种是电气过速保护，同时将电气过速保护的整定值设为百分之一百五，另一种是机组过速[4]开关并联，而且机组过速保护的整定值亦设为百分之一百五。

一般情况下，机组过速设备所运用机组离心开关发生故障时会致使此运转不能正常进行，在这种很严峻的状况下，一定得全方面的对原来的的过速系统实行改造。

一、关于水电厂出现机组过速问题需要注意的问题1、发电机过速出现的飞逸问题面对这种状况，在对机组进行检查修护时，就应该针对发电机的过速保护展开模拟试验，以保证过速保护装臵的正常运行。

并且要对调速器的按时检测，预防出现发电机过速时因调速器引发的停机现象，致使飞逸问题的发生。

在检查修护过程中，应该以机组模拟过速实验为依据，观测验证机组的进水球阀紧急闭合的功能是否正常以及闭合时间符不符合规定。

针对转速高的机组必须装好事故配压阀，对及时对其清理查看，以保障机组运行的可靠安全。

当运行中机组出现甩负荷时，值班员加强监视机组转速上升情况，如果到达二级过速而过速保护没有动作时，应立即启动紧急事故停机按钮完成事故停机。

2、调速器油压低的问题面对这种状况，在对机组检查修护过程中，要同时检测验证压力传感器等设备是否正常，以及调速器油压和油位的高低，切实保障各种信息的正常输出。

针对调速器油压装臵油位和油压出现的状况，在油压降低而油位升高的时候，一定要按时对油压装臵实施补气措施，以保证其符合正常规定。

在机组运行当中，如若出现因油压太低导致警报响的情况，一定要即使对其检测管理，同时要及早让专业人员处理，使其恢复正常如果由于调速器油压装臵。

3、发电机制动气源消失的问题一定要按照一定期限检测查看制动气系统是否正常，并且要即使清理更换空压机机油，同时要切实保证制动气系统的阀门以及管路等没有出现漏气状况。

在机组运行市，为保证气源压力的正常，一定要强化对发电机制动气源的监护管理。

论述水电厂继电保护装置的改进措施摘要：在水电厂日常工作过程中，继电保护装置发挥着至关重要的作用。

因此，本文针对水电厂中继电保护装置的改进措施进行探究，望具有参考价值。

关键词：继电保护装置；水电厂；改进；措施。

在社会不断发展的背景下，水电厂的各项设施以及技术正面临着全面的革新，人们对水电厂的可靠性与安全性逐渐重视起来。

而继电保护装置作为水电厂自身供电系统中的重要组成部分，应对其进行有效的改进和优化从而可大大提升电力系统的安全性，进而提升水电厂日常运作的安全性与可靠性。

但是在现阶段的极端保护装置中，仍然存有一些问题对继电保护装置的升级产生影响。

因此，需要明确继电保护装置的作用和价值，细致分析其原因，结合有效的措施进行有效的改革。

一、影响继电保护装置安全性的问题（一）设备因素水电厂继电保护装置在日常的工作过程中，容易受到自身设备因素的影响导致保护装置无法进行正常的工作，其主要影响有：一，设备自身的数据采集系统产生问题，数据采集系统其主要工作是收集相关的电气物理参数，之后将其统计的数据上传到微机系统。

而在采集过程中出现问题或者是发生异常，则会对继电保护装置的运行和工作产生严重的影响。

二，设施电压出现问题，当主变低压侧产生两个分支时，相关工作人员需要重视这两个分支的电压问题。

三，针对继电保护装置自身的电业以及相关的充电设备，需要相关人员进行密切关注，以此来为电力系统的运行提供保障。

（二）自然因素现阶段我国各个地区的水电厂大部分继电保护装置的抗干扰性较差，使得装置容易受到自然因素的影响，导致保护装置无法正常运作，影响继电保护装置的常见自然因素有：1.雷电因素，外界的雷电会让继电保护装置在运作过程中受到极大的影响，使得装置极为敏感，如若碰到直击雷、球形雷以及感应雷，可能会对继电保护装置产生较大的破坏，继而产生高频电流，损坏装置电路。

2.高频因素，水电厂的隔离开关在运作过程中时间较长，且动作也较为缓慢，而在此期间，设备的电路之间容易产生一些高频的电流或者是电压，对继电保护装置造成一定的威胁，进而影响到整个电路系统的安全运转。

水电厂水轮发电机过速保护改造陈强摘要：水力发电是现代社会中较为重要的发电方式，并且具有较高的利用效率，能更好地满足社会对电能的正常发展需求。

水轮发电机是水力发电的基础设备，但在发电厂正常运行时容易发生各种故障而导致发电工作不能顺利完成，影响发电厂的正常运行。

其中发电机过速事故较为常见，因此水电厂会在生产过程中采取有效的过速保护措施，以此降低机组过速的发生概率，让发电工作的开展得到有效保障。

本文针对水电厂水轮发电机过速保护现状，探讨有效的优化改进方法。

关键词：水电厂水轮发电机过速保护改造过速保护装置是水电厂发电机组正常运行的有效保障，其能有效降低水轮发电机过速的出现概率，从而避免水电厂的正常运行受到影响。

但根据水电厂实际运行情况，常规的过速保护装置存在一些安全隐患，并不能满足水电厂对水轮发电机过速保护的要求，导致机组在发生故障后停止运转时给水电厂带来较大损失。

因此，在水电厂持续生产及发展的过程中，加强对水轮发电机过速保护的优化改造研究显得尤为重要。

1.过速保护存在的问题水轮发电机的过速保护是其正常运行的基础，实际运行中出现的各种问题均可能会对其正常运行造成不良影响，甚至会引发相应的安全事故。

目前水电厂水轮发电机过速保护存在的问题较多，但其中很多问题均能通过有效的措施得到改善，常见的问题如下。

首先，根据一些水电厂的现状，其水轮发电机过速保护装置的过速接点动作可靠性存在较大问题，可能会在生产过程中出现机械过速接点误动，从而造成事故停机。

实际运行中，在水电厂进行机组大修过速试验时，经常会出现机械接点拒动的情况，导致动作值的调整难度上升，影响机组的正常运行。

其次，是离心块弹簧的制作工艺较差。

水轮发电机实际运行的过程中，因离心块弹簧的制造工艺较差，导致弹簧的弹性系数不能保持在稳定状态，在K值发生变化时将引起接点动作值的漂移，并且实际上在K值出现变化时将导致其不能再次使用。

再者，是机械过速接点未进行出厂模拟调整。

葛洲坝电厂水轮发电机组过速保护系统改造摘要:随着科学技术的发展,水电站控制系统自动化程度不断提高,国内早期建成的水轮发电机组,其过速保护系统的自动化程度和可靠性较低。

本文介绍了葛洲坝电厂原过速保护系统的工作原理及存在的安全隐患,并阐述了葛洲坝电厂过速保护系统改造后的工作原理及特点分析。

关键词:过速保护系统机械过速设备匹配水轮发电机组改造随着科学技术的发展,水电站控制系统自动化程度不断提高,国内早期建成的大型水力发电厂也不断对水轮发电机组的控制系统进行着升级改造工作。

在水轮发电机组控制系统中,过速保护系统作为机组控制系统的重要组成部分,用于防止机组出现飞逸事故对机组造成的重大损害;当机组出现事故停机或者甩负荷时,如果调速器出现故障拒动或者导叶关闭速度过慢等事故,过速保护启动,开启事故配压阀直接关闭导叶。

国内、外水电站曾多次出现因机组过速、飞逸造成的重大事故[1],因此提高水电机组过速保护系统的可靠性,具有重要的意义。

1 葛洲坝原过速系统的工作原理及安全隐患分析葛洲坝电站的机组主要分为东方电机和哈尔滨电机,机组控制系统根据机型的不同存在较大差异。

1.1 东方电机厂机型原过速系统采用双电磁阀结构,其原理如图1所示。

当机组转速上升至115%额定转速,若此时调速器故障(例如:主配压阀拒动),经过一段时间的延迟,电磁配压阀A阀动作,使油路发生切换,主压力油进入事故配压阀,导叶关闭;当A阀未能及时动作,机组过速至155%额定转速时,电磁配压阀B阀动作,油阀开启,备用油源进入事故配压阀关闭导叶。

1.2 哈尔滨电机厂机型原过速系统采用双电磁阀结构,其原理如图2所示。

即一级过速动作:事故电磁阀(42DP)动作,切换阀液压驱动,油路切换,油阀的阀芯打开,压力油注入事故配压阀P腔;若机组转速继续攀升,当二级过速动作:事故电磁阀(43DP)动作,切换阀在双向液压驱动＋弹簧复中,油路切换,油阀的阀芯打开,压力油注入事故配压阀P腔,实现机组安全停机。

小型水电站加装过速自动紧急停机保护装置小型水电站是指装机容量在几十千瓦至几千千瓦的水电站，常见于山区河流。

在水能资源丰富的地区，小型水电站可以提供可靠的清洁能源。

然而，小型水电站一旦发生过速运行，可能会对设备和人员造成严重的损害。

因此，为确保小型水电站的安全运行，必须加装过速自动紧急停机保护装置。

小型水电站的过速问题主要源于以下几个方面：1、流量突然增大；2、负载突然减小；3、供电突然中断。

这些情况都有可能导致水轮机转速超过安全限制。

过高的运行速度可能导致设备的磨损加剧、产生剧烈的振动和噪音以及引发其他的安全隐患。

过速自动紧急停机保护装置的作用是一旦发生水轮机过速运行，能够自动切断机组与电网之间的连接，保护设备和人员的安全。

该装置的基本原理是通过检测水轮机转速，当转速超过设定的安全限制时，自动触发停机保护措施。

具体来说，过速自动紧急停机保护装置应包括以下几个关键组成部分：1. 转速检测器：该装置能够实时检测水轮机的转速，并将检测结果传输给控制系统。

转速检测器可以采用霍尔传感器、光电传感器等技术，能够高精度地测量转速。

2. 控制系统：控制系统是过速保护装置的核心部分，负责接收转速检测器传来的信号，并进行处理和判断。

当转速超过预设的安全限值时，控制系统会触发紧急停机信号，切断机组与电网之间的连接。

3. 停机装置：停机装置是过速自动紧急停机保护装置的具体执行机构，负责切断机组与电网的连接。

常见的停机装置有机械刹车、电磁刹车等。

过速自动紧急停机保护装置的工作流程如下：1. 转速检测器实时监测水轮机的转速，将检测结果传输给控制系统。

2. 控制系统对转速数据进行处理和判断，当转速超过设定的安全限制时，触发紧急停机信号。

3. 紧急停机信号传输至停机装置，停机装置立即切断机组与电网之间的连接。

4. 机组停机后，需要对过速原因进行分析和排除，确保设备的安全运行。

过速自动紧急停机保护装置的加装对小型水电站的安全运行具有重要意义。

小型水电站加装过速自动紧急停机保护装置小型水电站是一种常见的可再生能源发电设备，其具有结构简单、投资成本低、环境友好等优点，因此被广泛应用于山区、乡村等地区。

然而，由于水力资源的不稳定性和水电站运行过程中可能遇到的突发事件，存在一定的安全风险。

为了保障水电站的安全运行，加装过速自动紧急停机保护装置是非常必要的。

加装过速自动紧急停机保护装置可以有效地防止水电机组因运行过速而引发的故障，保护水电机组的安全和稳定运行。

过速是指水轮机转速超过额定转速的情况，这可能导致机组叶轮、发电机飞轮和轴承等部件的损坏，严重的甚至可能导致设备爆炸或故障。

因此，在水电站的设计和运行中，必须设置过速自动紧急停机保护装置。

过速自动紧急停机保护装置采用了先进的传感器技术，可以实时监测水轮机的转速，并与额定转速进行比较。

一旦监测到水轮机转速超过额定转速，保护装置会立即发出停机信号，使水电机组停止运行，并采取相应的保护措施。

保护装置还可以记录和存储运行过程中的数据，以便后续的故障分析和处理。

为了保证过速自动紧急停机保护装置的可靠性和稳定性，需要考虑以下几个方面：首先，要选择适合的传感器。

传感器是过速保护装置的核心组成部分，其性能直接影响到过速保护装置的准确性和可靠性。

传感器应具有高灵敏度、高精度、高可靠性和长寿命等特点，能够在极端环境下工作。

其次，要设计合理的电路和控制系统。

过速自动紧急停机保护装置需要通过电路和控制系统实现发出停机信号的功能。

电路和控制系统应具有高速响应、稳定可靠和抗干扰能力强等特点，以确保装置的准确性和可靠性。

另外，要进行充分的测试和调试。

在安装和调试过程中，应对过速自动紧急停机保护装置进行充分的测试，确保其性能和功能符合要求。

只有通过充分的测试和调试，才能保证装置在实际运行中的可靠性和稳定性。

总之，加装过速自动紧急停机保护装置对于小型水电站的安全运行非常重要。

通过选择合适的传感器、设计合理的电路和控制系统，并进行充分的测试和调试，可以提高水电机组的安全性和可靠性，减少故障的发生，保护环境，实现可持续发展。

小型水电站加装过速自动紧急停机保护装置范文一、前言近年来，随着能源需求的增长和环境保护意识的提高，小型水电站得到越来越广泛的应用和发展。

然而，由于一些小型水电站的安全保护装置不完善，存在着一定的运行安全风险。

因此，本文提出了在小型水电站中加装过速自动紧急停机保护装置的方案，旨在提高小型水电站的运行安全性和可靠性。

二、方案概述过速自动紧急停机保护装置的主要作用是在小型水电站发生过速事故时能够自动将发电机组紧急停机，以避免可能的事故发生。

具体安装方案如下：1.装置结构过速自动紧急停机保护装置由传感器、控制模块和执行机构组成。

传感器用于监测发电机组的转速；控制模块根据传感器反馈的数据判断是否发生过速，并发送停机指令；执行机构用于接收停机指令并实现紧急停机操作。

2.装置安装位置由于小型水电站的特殊场地环境，过速自动紧急停机保护装置应尽量靠近发电机组，以保证传感器能够准确监测转速信息。

具体安装位置应根据实际情况进行确定，但需考虑易于维护和操作的因素。

3.装置工作原理传感器会定时监测发电机组的转速，并将转速数据传输给控制模块。

控制模块根据预设的转速阈值判断是否发生过速事故。

当转速超过预设阈值时，控制模块会发送停机指令给执行机构，执行机构接收到停机指令后会迅速切断发电机组的供电源，实现紧急停机操作。

三、装置设计与实施1.传感器选择传感器是过速自动紧急停机保护装置的核心部件，需要具备高精度、高可靠性和高耐用性。

一般情况下，可以选择磁性转速传感器或霍尔传感器等，根据实际需求选择合适的型号和规格。

2.控制模块设计控制模块是过速自动紧急停机保护装置的决策中枢，需要具备高速响应和可靠的逻辑判断能力。

可选用单片机或可编程逻辑控制器（PLC）等进行设计，并根据实际需求进行编程和配置。

3.执行机构选择执行机构是过速自动紧急停机保护装置的执行部件，需要具备高可靠性和快速响应的能力。

根据发电机组的具体情况，可以选择电磁切断器、断路器或控制阀等执行机构，以实现紧急停机的目的。
