脱硝系统喷氨优化调节技术随着火电厂最新大气污染排放标准的颁布及煤电节能减排升级与改造行动计划的实施，燃煤电厂必须更加严格地控制烟气中NOx的排放量。
选择性催化还原（SCR）脱硝技术因脱硝效率高且运行稳定可靠，而被广泛应用于燃煤电厂。
脱硝效率和氨气逃逸率是衡量SCR脱硝系统运行是否良好的重要依据。
标签：脱硝系统;喷氨优化1 前言SCR脱硝系统是在一定温度范围内，在催化剂的作用下实现还原剂（氨）对烟气NOx的脱除反应，副产物为N2和H2O. SCR脱硝系统中的喷氨格栅可促使氨气和烟气在进入SCR反应器前充分混合。
喷氨不均会降低脱硝性能，喷氨过量时氨逃逸量会增大，形成的硫酸氢氨等物质易造成空气预热器堵塞和冷段腐蚀，喷氨不足时会降低脱硝效率。
2 喷氨格栅对脱硝运行的影响喷氨格栅技术作为目前SCR脱硝喷氨应用最多的技术，其喷氨效果决定了催化剂层氨氮分布情况，直接影响脱硝系统的反应效果。
通常所说的喷氨不均，准确地说，指的是喷氨格栅供氨后烟气中的氨氮摩尔比分配不均，即脱硝系统各反应区域的氨量未按预期的氨氮摩尔比进行分配，而不是喷氨量的分配不均。
只有在烟气流场及NOx浓度场绝对均匀的情况下，才要求喷氨量的均匀分配。
在实际工况下，由于催化剂层各个位置流速不同、NO2浓度不同、催化剂实际性能不同，导致实际需要脱除的NOx量以及处理能力不同，进而实际氨需用量也不尽一致。
脱硝运行中，实际喷氨量与氨需用量的不匹配，是导致局部喷氨过量、氨逃逸高、NOx浓度场不均等问题的主要原因。
喷氨过量造成脱硝效率过高，使得出口NOx浓度出现极低值，同时未能参与反应的氨形成大量氨逃逸，进而引发空预器腐蚀堵塞问题;喷氨不足则导致脱硝效率低，出口NOx浓度偏高，易导致排放浓度超标。
由于脱硝系统对NOx浓度、氨逃逸浓度的监测绝大部分采用单点测量方式，因此在喷氨不均的情况下，极易出现监测数据与实际反应状况不一致的现象，主要体现为脱硝出口与总排口NOx浓度差异大、喷氨量与脱硝效率不匹配、氨逃逸数据低而空预器堵塞严重等情况，严重影响运行人员对脱硝运行状态的判断及调整。
脱硝系统运行喷氨量优化调整摘要：本文介绍了上安电厂脱硝系统流程及运行调整情况，针对运行中出现的问题进行总结，并根据经验提出了优化调整方式策略，对电厂运行具有借鉴意义。
关键词：脱硝；节能；优化调整0 引言为了响应国家环保政策要求，上安电厂#1—#6机组相继利用检修机会进行了脱硝系统改造。
上安电厂SCR 脱硝工艺采用选择性催化还原方法，即在装有催化剂的反应器里，烟气与喷入的氨在催化剂的作用下发生还原反应，生成无害的氮气(N2)和水蒸汽(H2O)，实现脱除氮氧化合物的目的。
1 系统简介1.1 系统流程上安电厂锅炉烟气脱硝技改工程 SCR 脱硝装置，由东方锅炉股份有限公司承接。
本工程 SCR 脱硝装置采用选择性催化还原烟气脱硝技术（简称 SCR）。
本工程采用液氨来制备脱硝还原剂，氨站系统含液氨储存、制备、供应系统包括液氨卸料压缩机、储氨罐、液氨蒸发器、液氨泵、氨气缓冲器、氨气稀释槽、废水泵、废水池等。
液氨的供应由液氨槽车运送，利用液氨卸料压缩机将液氨由槽车输入储氨罐内，储氨罐内的液氨由液氨泵输送到液氨蒸发器内蒸发为氨气，经氨气缓冲器来控制一定的压力及其流量，然后与稀释空气在混合器中混合均匀，再送达脱硝反应器。
氨气系统紧急排放的氨气则排入氨气稀释槽中，经水的吸收排入废水池，再经由废水泵送至废水处理厂处理。
图 1 上安电厂脱硝系统画面1.2 运行中存在问题系统投运后，由于环保要求的标准越加严格，加之氨逃逸率高、自动调节品质差、运行经验欠缺等诸多原因，导致系统氨耗率偏高，造成脱硝喷氨量增加，且逃逸的部分氨气与烟气中的硫化物反应生成硫酸氢氨，极易造成空预器的堵塞，增加了风机耗电率，给设备的安全运行带了来很大隐患。
为了解决上述问题，对脱硝喷氨量进行优化控制，在保证烟囱入口NOX排放浓度均小时不超标的前提下，加强运行调整，通过进行喷氨调平优化试验、制定相应奖惩措施、与检修配合进行控制逻辑优化等相关工作，实现单位发电量下氨耗率下降的目标，降低脱硝运行成本，提高运行经济性的同时，减缓空预器的堵塞速率。

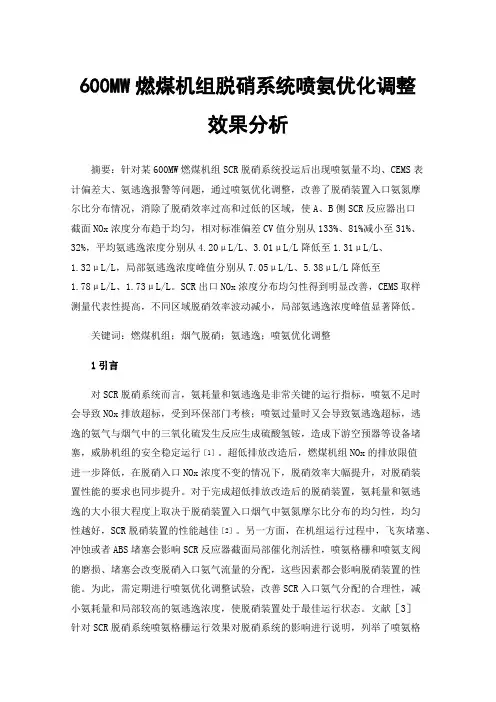

600MW燃煤机组脱硝系统喷氨优化调整效果分析摘要：针对某600MW燃煤机组SCR脱硝系统投运后出现喷氨量不均、CEMS表计偏差大、氨逃逸报警等问题，通过喷氨优化调整，改善了脱硝装置入口氨氮摩尔比分布情况，消除了脱硝效率过高和过低的区域，使A、B侧SCR反应器出口截面NOx浓度分布趋于均匀，相对标准偏差CV值分别从133%、81%减小至31%、32%，平均氨逃逸浓度分别从4.20μL/L、3.01μL/L降低至1.31μL/L、1.32μL/L，局部氨逃逸浓度峰值分别从7.05μL/L、5.38μL/L降低至1.78μL/L、1.73μL/L。
SCR出口NOx浓度分布均匀性得到明显改善，CEMS取样测量代表性提高，不同区域脱硝效率波动减小，局部氨逃逸浓度峰值显著降低。
关键词：燃煤机组；烟气脱硝；氨逃逸；喷氨优化调整1引言对SCR脱硝系统而言，氨耗量和氨逃逸是非常关键的运行指标，喷氨不足时会导致NOx排放超标，受到环保部门考核；喷氨过量时又会导致氨逃逸超标，逃逸的氨气与烟气中的三氧化硫发生反应生成硫酸氢铵，造成下游空预器等设备堵塞，威胁机组的安全稳定运行［1］。
超低排放改造后，燃煤机组NOx的排放限值进一步降低，在脱硝入口NOx浓度不变的情况下，脱硝效率大幅提升，对脱硝装置性能的要求也同步提升。
对于完成超低排放改造后的脱硝装置，氨耗量和氨逃逸的大小很大程度上取决于脱硝装置入口烟气中氨氮摩尔比分布的均匀性，均匀性越好，SCR脱硝装置的性能越佳［2］。
另一方面，在机组运行过程中，飞灰堵塞、冲蚀或者ABS堵塞会影响SCR反应器截面局部催化剂活性，喷氨格栅和喷氨支阀的磨损、堵塞会改变脱硝入口氨气流量的分配，这些因素都会影响脱硝装置的性能。
为此，需定期进行喷氨优化调整试验，改善SCR入口氨气分配的合理性，减小氨耗量和局部较高的氨逃逸浓度，使脱硝装置处于最佳运行状态。
文献［3］针对SCR脱硝系统喷氨格栅运行效果对脱硝系统的影响进行说明，列举了喷氨格栅实际运行中存在的问题，说明了喷氨格栅优化调整的必要性，并对喷氨格栅优化调整的试验方法、预期效果及注意事项等进行了介绍。

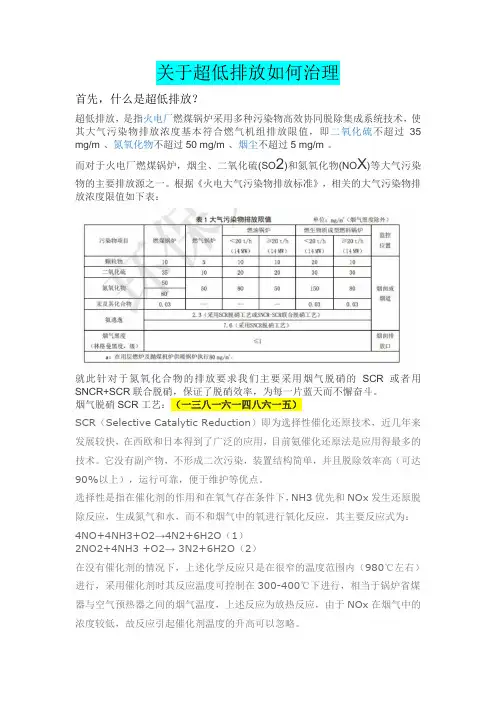

关于超低排放如何治理首先，什么是超低排放？超低排放，是指火电厂燃煤锅炉采用多种污染物高效协同脱除集成系统技术，使其大气污染物排放浓度基本符合燃气机组排放限值，即二氧化硫不超过35 mg/m³、氮氧化物不超过50 mg/m³、烟尘不超过5 mg/m³。
而对于火电厂燃煤锅炉，烟尘、二氧化硫(SO2)和氮氧化物(NO X)等大气污染物的主要排放源之一。
根据《火电大气污染物排放标准》，相关的大气污染物排放浓度限值如下表：就此针对于氮氧化合物的排放要求我们主要采用烟气脱硝的SCR或者用SNCR+SCR联合脱硝，保证了脱硝效率，为每一片蓝天而不懈奋斗。
烟气脱硝SCR工艺：（一三八一六一四八六一五）SCR（Selective Catalytic Reduction）即为选择性催化还原技术，近几年来发展较快，在西欧和日本得到了广泛的应用，目前氨催化还原法是应用得最多的技术。
它没有副产物，不形成二次污染，装置结构简单，并且脱除效率高（可达90%以上），运行可靠，便于维护等优点。
选择性是指在催化剂的作用和在氧气存在条件下，NH3优先和NOx发生还原脱除反应，生成氮气和水，而不和烟气中的氧进行氧化反应，其主要反应式为：4NO+4NH3+O2→4N2+6H2O（1）2NO2+4NH3 +O2→ 3N2+6H2O（2）在没有催化剂的情况下，上述化学反应只是在很窄的温度范围内（980℃左右）进行，采用催化剂时其反应温度可控制在300-400℃下进行，相当于锅炉省煤器与空气预热器之间的烟气温度，上述反应为放热反应，由于NOx在烟气中的浓度较低，故反应引起催化剂温度的升高可以忽略。
下图是SCR法烟气脱硝工艺流程示意图SCR 技术脱硝原理为：在催化剂作用下，向温度约280～420℃的烟气中喷入氨，将NOX还原成N2 和H2O。
最后就烟气脱硝来讲湛流环保为之不懈努力，近十年磨砺让我们更加稳重成熟，为每一片蓝天而不懈努力。
SCR脱硝系统喷氨优化调整试验 (二)
1. SCR脱硝系统简介
- SCR脱硝系统是一种利用氨水作为还原剂，将NOx转化为N2和H2O
的技术。
- SCR系统由氨水喷射系统、反应器、催化剂、脱硝后处理系统等组成。
2. SCR脱硝系统喷氨优化调整
- SCR系统的喷氨量对脱硝效率有着至关重要的作用。
- 喷氨量过少会导致NOx无法完全转化，喷氨量过多则会造成氨逃逸、催化剂中毒等问题。
- 因此，对SCR系统进行喷氨优化调整是必要的。
3. 喷氨优化调整的试验方法
- 首先，需要对SCR系统进行现场测试，获取实际运行参数。
- 然后，根据实际运行参数，制定出一组不同喷氨量的试验方案。
- 在试验过程中，需要对SCR系统进行多次喷氨量的调整，并记录下
每次调整后的脱硝效率和氨逃逸率等参数。
4. 喷氨优化调整的试验结果
- 通过多次试验，得出了一组最佳喷氨量参数，可以使SCR系统的脱
硝效率最大化，同时氨逃逸率最小化。
- 在实际运行中，按照这组最佳参数进行喷氨，可以大大提高SCR系
统的脱硝效率，减少氨逃逸和催化剂中毒等问题。
5. 喷氨优化调整的意义
- 喷氨优化调整是对SCR系统进行有效管理和控制的重要手段。
- 通过试验，可以得出最佳喷氨量参数，使SCR系统的脱硝效率最大
化，同时减少氨逃逸和催化剂中毒等问题，保证SCR系统的稳定运行。
- 进一步地，喷氨优化调整也有利于减少氮氧化物的排放，保护环境。
火电厂SCR脱硝系统喷氨优化调整陈正员发布时间：2021-08-24T02:11:09.532Z 来源：《中国科技人才》2021年第13期作者：陈正员[导读] 减少氨逃逸，对旋流燃烧锅炉的SCR脱硝系统进行了喷氨优化调整。
主要分为三个步骤摸底诊断、优化改造和调试验证。
白城发电公司吉林省白城市 137000摘要：为了解决火电厂SCR脱硝系统脱硝反应器出口NOx的剧烈波动和NOx浓度分布不均的问题，减少氨逃逸，对旋流燃烧锅炉的SCR 脱硝系统进行了喷氨优化调整。
主要分为三个步骤摸底诊断、优化改造和调试验证。
关键词：烟气脱硝；SCR；喷氨优化火力发电厂产生NOx主要以烟气中的不稳定形式存在。
当NOx与碳氢化物共存于空气中时，经阳光紫外线照射，发生光化学反应，产生一种光化学烟雾，它是一种有毒性的二次污染物。
SCR烟气脱硝技术具有较强的实用优势，已广泛应用于我国电厂脱硝工程。
SCR脱硝系统的运行取决于脱硝效率，SCR脱硝系统出口中NOx的浓度是这一指标的决定因素。
一、SCR脱硝控制系统构成SCR反应器区、蒸汽和声波吹扫区、除尘区和还原剂、数据采集（DAS）、模拟量控制（csm）、顺序控制（SCS）、电源保护和报警是SCR烟气脱硝控制系统。
脱硝控制系统还包括工业电视监控、火灾报警和氨泄漏报警系统，以满足脱硝系统的运行监测要求。
由于环境形势严峻，火力发电厂主要大气污染物的排放限制大大收紧。
要求NOx的排放限值为50 mg /m3，受到锅炉燃烧、催化剂特性、反应温度等因素的影响。
反应区NOx浓度分布不均，出口取样点代表性低，使得氨逃逸的控制更加困难。
二、研究对象及调整过程1.研究对象。
白城发电公司一期工程为2台660MW机组。
锅炉型号HG-2070/25.4-HM9，单炉膛、平衡通风、固态排渣、全钢架、全悬吊结构、π型紧身布置。
脱硝系统采用SCR工艺，以液氨（NH3）作为还原介质。
利用蒸汽加热热媒（工业水），热媒再将液氨蒸发为氨气，然后经氨气缓冲罐送至SCR区的氨/空气混合系统。
烟气脱硝SCR氨喷射系统调整效果评估以某火电厂氨喷射系统(AIG)改造为例,通过数值模拟计算,对AIG调整方案的效果开展了评估.结果说明将AIG改为具备双向调节功能后,有利于氨的均匀分配,对于烟气流速不均具有更好的适应性.脱硝反应器出口截面NOx分布相对标准偏差由40%降低至15%以内.可改善脱硝装置喷氨合理性,一定程度上延长催化剂使用寿命,消除反应器出口氨逃逸浓度局部过高的现象,降低了下游空气预热器硫酸氢铵(ABS)腐蚀的风险,对火电厂实现NOx超低排放具有一定奉献.SCR脱硝技术的核心是催化剂和氨喷射混合系统.氨喷射混合系统设计的优劣和实际运行中喷氨的合理性对脱硝装置的运行效果影响明显。
催化剂入口截面的NH3/NO摩尔比及其分布.决定了反应器出口的NOx和氨逃逸浓度分布，并影响到整体脱硝效率和下游设备的硫酸氢铵堵塞程度。
NOx与NH3在顶层催化剂入口的分布均匀性，取决于喷氨格栅上游的NOx分布、烟气流速分布、喷氨流量分配、静态混合器的烟气扰动强度及混合距离等。
常见的氨喷射系统(AIG)氨喷射与混合装置主要有3类：格栅式AIG、混合型AIG及涡流型AIG，这3类氨喷射系统各具优势和适应范围。
对于脱硝工程中氨/烟气混合距离足够长时，几种氨喷射技术均能满足要求。
SCR装置在设计阶段通过CFD数值模拟.对反应器入口烟道、导流板、喷氨格栅、静态混合器及整流装置等开展整体优化设计，最终使进入顶层催化剂的烟气流场到达均匀分布的要求。
由于CFD数值模拟的边界条件是假设进入AIG上游脱硝入口烟气参数分布均匀.而脱硝装置实际运行中AIG上游烟气参数分布受锅炉运行方式及烟道走向等因素影响.与实际运行时的烟气分布存在偏差.需在运行过程中通过氨喷射系统支管上手动阀调整，开展喷氨流量分配的优化调节.但前提是氨喷射系统本身需具有良好的设计性能.满足分区双向调节功能。
1设备概况某火电厂1000MW机组的烟气脱硝SCR装置随锅炉同期建设，现有氨喷射系统采用混合型AIG，每个反应器的AIG 在入口竖直段烟道内沿炉宽方向设19只喷氨支管.每根支管上设置4个喷嘴，相应支管设有手动蝶阀以调节氨喷射流量，实现整个烟道截面上宽度方向的氨喷射流量分配，如图1。
SCR脱硝系统喷氨优化调整试验为了调高脱硝系统效率，在满足环保超低排放标准的前提下，减少喷氨量、降低氨逃逸率、降低空预器堵塞风险，对某电厂超临界2×700MW燃煤机组脱硝系统进行喷氨优化调整试验。
通过调整喷氨手动门开度，合理调节SCR喷氨量，使SCR脱硝系统出口氮氧化物浓度分布的均匀性得到改善，降低了局部氨逃逸峰值，降低了空预器堵塞的风险。
随着火电厂最新大气污染排放标准的颁布及煤电节能减排升级与改造行动计划的实施，燃煤电厂必须更加严格地控制烟气中NO x的排放量。
选择性催化还原（SCR）脱硝技术因脱硝效率高且运行稳定可靠，而被广泛应用于燃煤电厂。
脱硝效率、喷氨量大小和氨气逃逸率是衡量SCR脱硝系统运行是否良好的重要依据。
电厂在实际运行过程中，由于负荷、锅炉燃烧工况、煤种、喷氨格栅阀门开度、烟道流场均匀性、吹扫间隔时间等因素均会影响SCR脱硝效率和氨逃逸率。
逃逸氨在空预器中会生成黏性的硫酸铵或硫酸氢铵，减小空预器流通截面，造成空预器堵灰。
空预器堵灰不仅影响锅炉运行的经济性而且显著降低锅炉安全性，严重影响脱硝机组的安全稳定运行。
目前燃煤电厂可以选择新型的SCR脱硝系统喷氨格栅类型、布置方式及改造喷氨管，调整喷氨量和喷复均匀性，改进催化剂入口氨氮比，优化烟气导流板布置、烟气流速的均布性，或研发与应用烟气脱硝系统自动控制技术。
通过提升自控系统稳定性和可靠性等措施，可提高SCR脱硝系统出口NO x分布均匀性，防止局部氨选逸超标，减轻空预器堵灰、腐蚀、运行阻力等问题。
某厂由于投产时间早，投产时由于国家环保要求不高，脱硝系统按出口氮氧化物排污浓度200mg/m3设计。
随着国家环保要求的提升，为满足发改能源〔2014〕2093号文件《煤电节能减排升级与改造行动计划（2014—2020年）》的要求，该厂将氮氧化物排放浓度稳定的控制到50mg/m3以下，该厂进行了SCR烟气脱硝提效改造，主要是加装5号炉第三层及6号炉第二层催化剂来达到NO x浓度超低排放。
燃气电厂余热锅炉SCR烟气脱硝系统的喷氨优化调整发表时间：2019-07-08T09:58:57.853Z 来源：《电力设备》2019年第5期作者：赵丹[导读] 摘要：SCR脱硝反应器出口NOX质量浓度分布不均匀会造成氨逃逸率高、还原剂消耗量增加等问题。
（上海电气电站环保工程有限公司上海 201612）摘要：SCR脱硝反应器出口NOX质量浓度分布不均匀会造成氨逃逸率高、还原剂消耗量增加等问题。
某电厂燃气-蒸汽联合循环机组300 MW余热锅炉SCR烟气脱硝系统经优化调整，SCR反应器出口NOX质量浓度分布不均匀度由44.2%降低至14.5％，SCR系统脱硝效率由72.99％提高到75.12％，平均氨逃逸浓度由7.98 ppm降低至3.73 ppm。
关键词：SCR烟气脱硝系统；余热锅炉；NOX浓度；氨逃逸；喷氨优化 Optimal Adjustment of Ammonia Injection for Flue Gas SCR-De-NOx Facility of Heat Recovery Steam Generator ZHAO Dan（Shanghai Electric Power Generation Environment Protection Engineering Co.，Ltd.，Shanghai 201612，China） Abstract：The uneven distribution of NOx concentration at the SCR denitration system outlets will cause problems such as high ammonia slip rate and increased consumption of reducing agent.The SCR flue gas De-NOx facility of a 300 MW heat recovery steam generator was optimized.The distribution of NOx concentration at the SCR denitration system outlets was reduced from 44.2% to 14.5%，the denitration efficiency was increased from 72.99% to 75.12%，and the mass concentrations of ammonia slip were declined from 7.98 ppm to 3.73 ppm. Key words：flue gas De-NOx facility；heat recovery steam generator；NOx；ammonia escape；optimal design of ammonia injection 前言随着经济的发展，每年大气污染物的排放量急剧增加，2014年9月，国家发改委、环保部、国家能源局联合印发《煤电节能减排升级与改造行动计划（2014-2020年）》，首次提出了煤电行业的超低排放标准为：6%基准氧条件下，烟气中主要污染物含量：烟尘 < 5mg/Nm3，O2 < 35mg/Nm3，NOx < 50mg/Nm3。

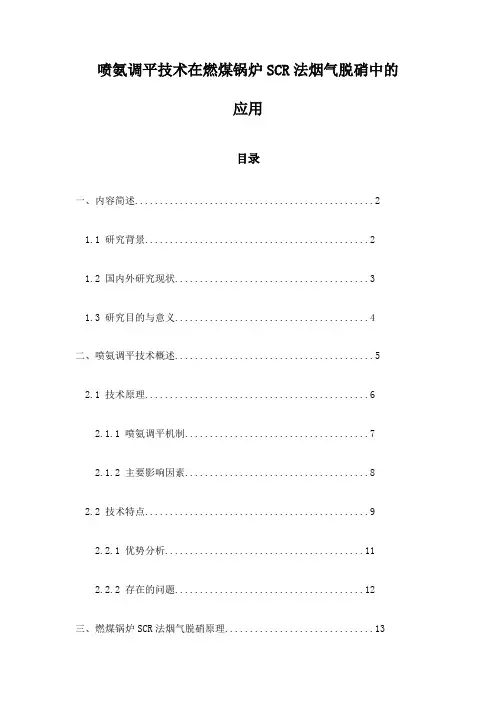

喷氨调平技术在燃煤锅炉SCR法烟气脱硝中的应用目录一、内容简述 (2)1.1 研究背景 (2)1.2 国内外研究现状 (3)1.3 研究目的与意义 (4)二、喷氨调平技术概述 (5)2.1 技术原理 (6)2.1.1 喷氨调平机制 (7)2.1.2 主要影响因素 (8)2.2 技术特点 (9)2.2.1 优势分析 (11)2.2.2 存在的问题 (12)三、燃煤锅炉SCR法烟气脱硝原理 (13)3.2 影响SCR效率的因素 (14)四、喷氨调平技术在SCR法中的应用 (15)4.1 应用现状 (15)4.2 应用案例分析 (17)4.2.1 案例一 (18)4.2.2 案例二 (19)五、喷氨调平技术优化措施 (20)5.1 提高喷氨均匀性的方法 (20)5.2 控制氨逃逸的技术手段 (21)六、经济性分析 (22)6.1 成本效益评估 (24)6.2 经济效益与环境效益平衡 (25)七、结论与展望 (25)7.1 主要结论 (26)一、内容简述喷氨调平技术，从而有效减少烟气中的排放量。
本文档将详细介绍喷氨调平技术的工作原理、设计要点、操作条件以及在实际工程应用中的效果评估方法。
同时，还将探讨如何优化系统的设计与运行，以提高脱硝效率、降低运行成本，并确保系统的长期稳定性和可靠性。
此外，文档也会涉及一些案例分析，展示不同条件下喷氨调平技术的应用情况及其对环境保护的贡献。
1.1 研究背景随着全球能源需求的不断增长，燃煤发电厂作为我国主要的电力供应来源，其烟气排放对环境的影响日益严重。
氮氧化物作为一种主要的空气污染物，其排放会对大气环境造成严重污染，如酸雨、光化学烟雾等，对人体健康也构成威胁。
为了改善大气环境质量，我国政府高度重视燃煤锅炉烟气脱硝技术的研发与应用。
选择性催化还原法是目前应用最为广泛的烟气脱硝技术，通过在烟气中喷入氨水作为还原剂，在催化剂的作用下将氮氧化物还原为氮气和水。
然而，在实际应用中，氨水的喷入量和喷入方式对脱硝效果有着重要影响。

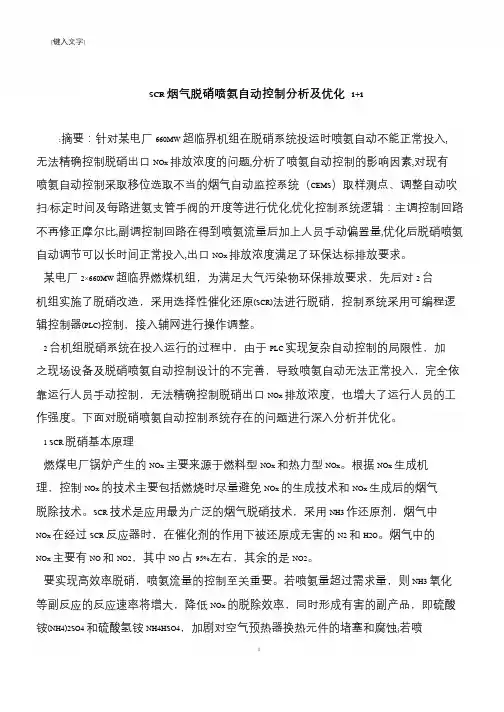

[键入文字]SCR 烟气脱硝喷氨自动控制分析及优化1+1:摘要：针对某电厂660MW 超临界机组在脱硝系统投运时喷氨自动不能正常投入, 无法精确控制脱硝出口NOx 排放浓度的问题,分析了喷氨自动控制的影响因素,对现有喷氨自动控制采取移位选取不当的烟气自动监控系统（CEMS）取样测点、调整自动吹扫/标定时间及每路进氨支管手阀的开度等进行优化,优化控制系统逻辑：主调控制回路不再修正摩尔比,副调控制回路在得到喷氨流量后加上人员手动偏置量,优化后脱硝喷氨自动调节可以长时间正常投入,出口NOx 排放浓度满足了环保达标排放要求。
某电厂2×660MW超临界燃煤机组，为满足大气污染物环保排放要求，先后对2 台机组实施了脱硝改造，采用选择性催化还原(SCR)法进行脱硝，控制系统采用可编程逻辑控制器(PLC)控制，接入辅网进行操作调整。
2 台机组脱硝系统在投入运行的过程中，由于PLC 实现复杂自动控制的局限性，加之现场设备及脱硝喷氨自动控制设计的不完善，导致喷氨自动无法正常投入，完全依靠运行人员手动控制，无法精确控制脱硝出口NOx 排放浓度，也增大了运行人员的工作强度。
下面对脱硝喷氨自动控制系统存在的问题进行深入分析并优化。
1 SCR 脱硝基本原理燃煤电厂锅炉产生的NOx 主要来源于燃料型NOx 和热力型NOx。
根据NOx 生成机理，控制NOx 的技术主要包括燃烧时尽量避免NOx 的生成技术和NOx 生成后的烟气脱除技术。
SCR 技术是应用最为广泛的烟气脱硝技术，采用NH3 作还原剂，烟气中NOx 在经过SCR 反应器时，在催化剂的作用下被还原成无害的N2 和H2O。
烟气中的NOx 主要有NO 和NO2，其中NO 占95%左右，其余的是NO2。
要实现高效率脱硝，喷氨流量的控制至关重要。
若喷氨量超过需求量，则NH3 氧化等副反应的反应速率将增大，降低NOx 的脱除效率，同时形成有害的副产品，即硫酸铵(NH4)2SO4 和硫酸氢铵NH4HSO4，加剧对空气预热器换热元件的堵塞和腐蚀;若喷1。
锅炉烟气脱硝装置喷氨优化调整为了解锅炉脱硝装置运行状态，防止局部过喷或欠喷，对喷氨系统进行优化调整，并控制断面上各点的氨逃逸率偏差、断面氨逃逸率在合理范围内，达到降低喷氨量、提高脱硝系统经济性目的.。
通过调整，使A、B侧出口NOx分布相对均匀，NH3浓度下降，对A、B侧实际脱硝效率及SCR出入口NOx表盘测点也分别进行了修正，并给出了修正系数.。
关键词：氨逃逸；SCR；NOx；喷氨优化一、设备概况某电厂2×600MW锅炉为超临界参数、垂直炉膛、一次中间再热、平衡通风、固态排渣、全钢构架、露天布置的“W”型锅炉，燃煤为普兴矿区的无烟煤，制粉系统采用双进双出钢球磨冷一次风正压直吹系统，每台炉按6台磨煤机配置，每台磨煤机两端各引出2个煤粉管道，对应炉膛前后墙错列布置的24只浓缩型EI-XCL低NOx双调风旋流燃烧器，尾部设置分烟道，采用烟气调节挡板调节再热器出口汽温.。
锅炉脱硝装置采用选择性催化还原（SCR）工艺烟气脱硝系统，脱硝反应器布置在锅炉省煤器和空气预热器之间的高含尘区域，不设置SCR烟气旁路及省煤器旁路，能适应锅炉50～100%ECR运行.。
以液氨作为脱硝还原剂，采用蜂窝式催化剂，按“3+1”模式布置，备用层在最下层，脱硝系统按入口NOx浓度1200mg/m3、处理100%烟气量、脱硝效率不低于85%进行设计.。
脱硝催化剂装置采用截距为8.2mm的蜂窝催化剂，单个反应器内每层布置96个模块，单台机组共用催化剂835.142m3.。
二、试验方法1.喷氨优化调整：在锅炉500MW负荷下，根据SCR反应器出口截面的NOx浓度分布，对反应器入口竖直烟道上的AIG喷氨格栅的手动阀门开度进行多次调节，最大限度提高反应器出口的NOx分布均匀性，然后在300WM时，对SCR入口NOx和出口NOx分布进行校核测试.。
2.试验测点：SCR装置喷氨优化试验需要测试的项目包括：反应器进出口的NO/O2浓度、出口NH3逃逸.。
关于630MW机组SCR脱硝喷氨优化调整的研究【摘要】：今年来，随着SCR脱硝装置成为大型火电机组的必备设备，在使用过程一些问题逐渐显现出来，其中之一就是喷氨不均带来的氨逃逸率局部过高，引起空预器阻塞的问题，这个问题甚至在很多机组造成过机组被迫停运的严重后果。
本文将就该问题的产生和如何解决展开研究，以获得一个良好的解决方案保证设备的稳定运行。
【关键词】：SCR脱硝喷氨氨逃逸空预器堵塞1 前言随着近年来环保部门不断制定更高的排放标准，脱硝系统已经几乎成为所有火电机组的标配，另外由于催化剂工艺技术的不断提高，SCR逐步成为主流脱硝技术。
在实际的使用过程中，很多问题也渐渐暴露出来，如氨气不纯带来的管道腐蚀、吹灰效果差带来的催化剂堵塞和损坏等等，都对设备甚至整个机组的稳定运行带来风险，而本文所讨论的喷氨不均的问题是其中风险最大的，其带来的不良后果，逐渐引起人们的重视。
烟气脱硝SCR装置在设计阶段通常会进行CFD流畅模拟和物理模型试验对烟道的流场进行优化以保证SCR入口截面的烟气流速和NOx分布较为均匀。
但往往由于现场空间限制或安装等因素影响，加上调试阶段对喷氨格栅的优化调整重视不够，实际运行过程中出现SCR出口截面NOx分布偏差大，部分区域氨逃逸超过设计保证值(3µL/L)的现象。
这会影响系统整体的脱硝效果，并会增加空预器的硫酸氢铵腐蚀和堵塞风险，给系统的经济稳定运行带来很大的危害。
因此,十分有必要对SCR装置进行喷氨优化调整，即通过调整SCR入口每根喷氨支管上的手动调阀改变不同位置的喷氨量，从而改善出口NOx 和NH3分布的均匀性，在保证装置脱硝效果的同时, 减少装置的运行成本, 提高装置的可用率。
图一 SCR反应器侧视图某项目公司三期2×630MW机组超临界机组于05、06年相继投产，2012年通过大修技改完成增设脱硝系统改造，该脱硝系统采用SCR技术，反应器按“2+1”模式布置蜂窝式催化剂每层催化剂上方设6只声波吹灰器以保持催化剂表面清洁。
SCR烟气脱硝喷氨自动控制系统优化摘要：针对某电厂135MW机组在脱硝系统投运时喷氨自动不能正常投入，无法精确控制NOX排放浓度的问题，分析了喷氨自动控制的影响因素，对现有喷氨自动控制系统进行优化。
主要为增加反应器出口和烟囱排口NOX半小时均值，目标值改为烟囱排口NOX,用炉膛出口氧量作为前馈，增加CEMS异常时的确认开关，优化后脱硝喷氨自动控制系统可以长时间正常投入，排口NOX满足了环保达标排放要求。
关键词：烟气自动监控系统（CEMS) 脱硝喷氨 SCR（选择性催化还原法）优化改造半小时均值氧量 NOX (文中出现的均为氧折算后的NOX)0序言某电厂2台135MW机组脱硝改造工程采用SCR（选择性催化还原法）方法，喷氨自动调节系统逻辑为脱硝改造工程总承包公司设计提供，喷氨自动调节系统逻辑纳入DCS控制。
投产后发现烟囱排口NOX易超标，运行人员反映喷氨自动控制系统性能较差，同时难以对反应器出口NOX值进行设定及操作调整，如果设定值较大，将导致喷氨量较小，容易产生排口NOX值超标，如果设定值较小，将导致喷氨量过大，容易引起空预器堵塞和腐蚀、反应器催化剂过早失效及浪费氨气等问题。
经过热工人员的仔细分析研究，陆续对喷氨自动控制系统进行了优化改造，取得了良好的效果。
1初始喷氨自动控制策略原脱硝喷氨自动控制策略是甲、乙侧分别控制的串级回路控制，与单回路比例—积分—微分(PID)相比，串级回路控制相对复杂，该串级控制回路由主调和副调控制回路组成。
主调控制回路根据反应器出口NOX质量浓度与其设定值的偏差经PID调节输出，直接对计算出理论所需的喷氨流量进行修正。
理论所需的喷氨流量则是由送风量所计算出的烟气量乘以反应器入口NOX 质量浓度与出口NOX设定值之差，再乘以二者摩尔比得到氨气需求量。
副调控制回路由主调回路修正后得到的喷氨流量作为副调的给定值，与喷氨流量测量值的偏差经过PID调节后输出自动控制指令，控制喷氨流量调节阀开度，改变喷氨量大小。
SCR烟气脱硝喷氨流量及其自动控制优化摘要：随着我国经济的飞速发展，能源消耗逐年增加，随之而来环境问题日益凸显。
国家对污染物的排放日趋严格，目前国内采用低氮排放控制技术的燃煤机组在额定工况下基本能满足排放要求，因此，进行高效节能的脱销控制技术的研究对于逐步改善周围大气环境质量具有显著的经济效益和社会效益。
本文主要就SCR烟气脱硝喷氨流量及其自动控制优化为课题进行探讨分析，并提出一些个人观点，以供参考。
关键词：燃煤机组；SCR脱硝系统；全负荷脱硝；控制对策；1 全负荷SCR脱硝技术概述全负荷脱硝技术一般分为两类：一是催化剂改造为低温催化剂或宽温催化剂，使催化剂在机组启停机或机组低负荷烟温低的情况下满足催化剂运行烟温的要求。
二是提高进入脱硝反应器入口烟温。
控制机组在任意负荷下反应器中烟气温度均在320℃～420℃之间。
其工艺流程图如下：2 SCR烟气脱硝系统公司#1、2炉执行NOx允许排放浓度为50mg/Nm3，为了实现目标，公司完成#1、#2炉脱硝改造项目工程，该项目采用选择性催化还原法即SCR脱硝技术。
脱硝效率75%，采用2+1的三层催化剂方案，脱硝装置包括进口烟道、出口烟道及反应器本体，社计总阻力<980Pa（3层催化剂）。
SCR烟气脱硝系统采用高灰段布置方式，即SCR反应器布置在锅炉省煤器出口和空气顶热器之间，不设置SCR反应器烟气旁路。
来自省煤器出口烟道的烟气在反应器进口烟道上，通过氨喷射装置将经过空气稀释的氨气喷人炉烟中，然后从上部进入反应器，向下流动，流经填装在反应器各层的催化元件模块，烟气通过这些催化元件时即产生催化反应而达到将NOx分解成水蒸气（H2O）和氨气（N2），达到脱硝的目的。
脱硝还原剂采用尿素水解法制备；混合氨气喷射系统采用涡流混合器技术，脱硝装置处理50%烟气量，不另设脱硝旁路。
3 全负荷低NOx排放控制现状目前，我国火电行业已形成以低氮燃烧和烟气脱硝相结合的技术路线。
SCR脱硝系统喷氨优化调整
为了调高脱硝系统效率，在满足环保超低排放标准的前提下，减少喷氨量、降低氨逃逸率、降低空预器堵塞风险，对某电厂超临界2×700MW燃煤机组脱硝系统进行喷氨优化调整试验。
通过调整喷氨手动门开度，合理调节SCR喷氨量，使SCR脱硝系统出口氮氧化物浓度分布的均匀性得到改善，降低了局部氨逃逸峰值，降低了空预器堵塞的风险。
随着火电厂最新大气污染排放标准的颁布及煤电节能减排升级与改造行动计划的实施，燃煤电厂必须更加严格地控制烟气中NOx的排放量。
选择性催化还原（SCR）脱硝技术因脱硝效率高且运行稳定可靠，而被广泛应用于燃煤电厂。
脱硝效率、喷氨量大小和氨气逃逸率是衡量SCR脱硝系统运行是否良好的重要依据。
电厂在实际运行过程中，由于负荷、锅炉燃烧工况、煤种、喷氨格栅阀门开度、烟道流场均匀性、吹扫间隔时间等因素均会影响SCR脱硝效率和氨逃逸率。
逃逸氨在空预器中会生成黏性的硫酸铵或硫酸氢铵，减小空预器流通截面，造成空预器堵灰。
空预器堵灰不仅影响锅炉运行的经济性而且显著降低锅炉安全性，严重影响脱硝机组的安全稳定运行。
目前燃煤电厂可以选择新型的SCR脱硝系统喷氨格栅类型、布置方式及改造喷氨管，调整喷氨量和喷复均匀性，改进催化剂入口氨氮比，优化烟气导流板布置、烟气流速的均布性，或研发与应用烟气脱硝系统自动控制技术。
通过提升自控系统稳定性和可靠性等措施，可提高SCR脱硝系统出口NOx分布均匀性，防止局部氨选逸超标，减轻空预器堵灰、腐蚀、运行阻力等问题。
某厂由于投产时间早，投产时由于国家环保要求不高，脱硝系统按出口氮氧化物排污浓度200mg/m3设计。
随着国家环保要求的提升，为满足发改能源〔2014〕2093号文件《煤电节能减排升级与改造行动计划（2014—2020年）》的要求，该厂将氮氧化物排放浓度稳定的控制到50mg/m3以下，该厂进行了SCR烟气脱硝提效改造，主要是加装5号炉第三层及6号炉第二层催化剂来达到NOx浓度超低排放。
通过上述改造措施，能够将氮氧化物浓度控制到50mg/m3以下，但运行过程中存在局部氨逃逸偏大，自动跟踪系统满足不了运行要求等问题，导致还原剂耗量高、空预器阻力上升较快等问题。
因脱销系统投产时SCR烟气脱硝系统采用传统的线性控制式喷氨格栅技术。
而目前脱硝系统新型结构改造经济成本高、周期长，在现有SCR脱硝系统中开展喷氨优化调整试验，是目前提高氨利用率、减少NOx污染物排放的主要手段，调节SCR脱硝系统喷氨量，改善SCR脱硝系统出口NOx分布均匀性和氨利用率。
（河北湛流：一三八一六一四八六一五）。
