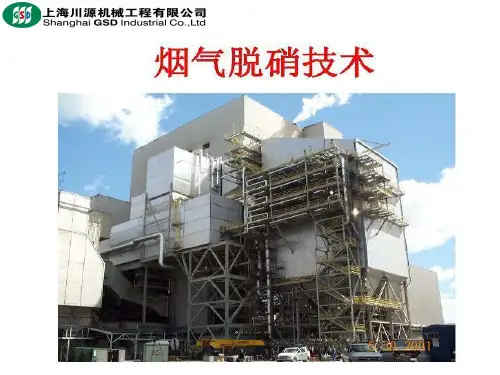

烟气脱硝技术介绍PPT课件

三、 国内外氮氧化物控制技术研究和产业化情况 3.1 低NOx燃烧技术 3.2 烟气处理技术 3.3 SCR脱硝技术
四、脱硝市场分析 4.1 国内脱硝市场现状
3
一、背景与现状
1.1 氮氧化物的危害与来源 1.2 国内NOX排放及污染现状 1.3 国内脱硝产业启动的背景
4
1.1氮氧化物的来源与危害
1.1.1自然源： 闪电过程、土壤中生物及非生物过程 。
1.1.2人为源：
高温条件下的化石燃料燃烧，如电
厂、 冶炼厂和汽车尾气。燃烧源NOx的 排放形式主要为NO （大约95％）。
5
1.1.2危害 对人体健康影响：NO2 吸入对心、肝、肾都有影 响，对神经系统有麻醉作用。
对环境的影响：NOx在大气中，发生复杂的光化 学反应，形成光化学烟雾污染；同时氮氧化物也 破坏臭氧层；造成温室效应；氮氧化物在大气中 最终被氧化成硝酸和硝酸盐颗粒，造成酸雨。 酸性物质对酸雨的贡献为：硫酸60－70％，硝 酸30％。
15
3.1低NOx燃烧技术
▪ （1）低过量空气燃烧 ▪ （2）空气分级燃烧 ▪ （3）燃料分级燃烧 ▪ （4）烟气再循环 ▪ （5）低NOx燃烧器
锅炉设计及制造单位在使用此类技术时具 有各方面的优势,无能是新建锅炉还是老机的 改造。
16
低NOx燃烧技术应用
▪ 低NOX燃烧技术脱氮效率为30~60%。国内应用较早 的是分级燃烧技术和低NOX燃烧器（LNB）。
6
1.2国内NOx的排放和污染现状
▪ 中国NOx排放总量 ▪ 中国NOx排放各行业份额
7
中国NOx排放总量
年度
1990 1995 1998 2000 2003
总计（万吨）
850 1000 1100 1200 1600
资料来源
王文兴等 Kilmont 田贺忠 Aardenne 田贺忠
8
1997年中国NOx排放各行业份额（万吨）
▪ 《关于落实科学发展关加强环境保护的决 定》中指出：以降低二氧化硫排放总量为 重点，推进大气污染治理。要求制订燃煤 电厂氮氧化物治理规划，开展试点示范。
12
2.2中国燃煤电厂烟气NOX排放标准
（mg/m3）
时 段*
第1 时段
第2 时段
第3 时段
实施时间
2005年1月1日 2005年1月1日 2004年1月1日
行业 工业 电力 交通 建筑 商业 居民 其他 总计
排放量 461.52 428.54 130.86
7.23 8.12 27.83 102.46 1166.56
百分比％ 39.56 36.74 11.22 0.62 0.70 2.93 8.78 100.00
9
1.3中国脱硝产业化的背景
● 2000年国务院颁布《大气污染防治法》 ● 2003国家环保总局颁布新的《火电厂
17
3.2烟气脱硝技术
▪ 3.2.1选择性非催化还原 SNCR ▪ 3.2.2选择性催化还原烟气脱硝技术SCR、 ▪ 3.2.3 电子束法 ▪ 3.2.4 湿法脱硝的液体吸收法 ▪ 3.2.5 微生物净化法
18
烟气脱硝应用
▪ SCR和SNCR脱硝技术已经非常成功地应 用在工业装置，SNCR和SCR它们都是将 还原剂注入烟道气中，与NOX进行选择性 反应, NOX被还原成氮气和水。还原剂通常 采用氨(NH3)或尿素。
燃煤锅炉 Vdaf＜10%
1500
1300
1100
燃煤锅炉Vdaf=10%~20%1100Fra bibliotek650
650
燃煤锅炉 Vdaf ＞20%
1100
650
450
燃油锅炉
200
燃气轮机组（燃油）
150
燃气轮机组（燃气 ）
80
*第1时段1996年建成，第2时段1997年建成，第3时段2004年建成，第2时 段改扩建项目满5年后执行第3时段的排放标准。
烟气脱硝技术(SCR)介绍
1
整体 概述
一 请在这里输入您的主要叙述内容
二
请在这里输入您的主要 叙述内容
三 请在这里输入您的主要叙述内容
目录
一、烟气脱硝的背景与现状 1.1 氮氧化物的危害与来源 1.2 国内NOX的排放及污染现状
二、有关脱硝产业的环保法规、标准和政策 2.1 相关的环保法规 2.2 国内外烟气NOX排放标准 2.3 有关氮氧化物控制的措施、政策
▪ 国内新建的300MW及以上火电机组已普遍采用分级 燃烧技术，对现有的100~300MW机组用LNB技术改 造。
▪ 采用LNB技术，只需换燃烧器，燃烧系统和炉膛结 构不需作大的更改， NOX的削减率约30%，费用省。
▪ 采用空气分级和燃料分级相结合的低NOX的燃烧技 术，需对燃料粉煤的制粉系统、炉膛的送风系统和 燃烧器改进，NOX的削减率为30~45%。其特点是投 资低，效果明显、设计难、优化摸索和改造时间较 长。
大气污染物排放标准》 ● 2005年作出了《关于落实科学发展加
强环境保护的决定》
10
二、脱硝产业的环保法规、标准和政策 2.1相关的环保法规 2.2国内外烟气NOx排放标准 2.3有关NOx控制的措施、政策
11
2.1相关的环保法规
▪ 《大气污染防治法》第30条第4款规定：企 业应当对燃料燃烧过程产生的氮氧化物采 取控制措施。
▪ 化学反应式为：
4 N 4 O N3 H O 2 4 N 2 6 H 2 O
19
20
3.2.1选择性非催化还原脱硝技术(SNCR)
SNCR不需催化剂,反应温度：750℃~1000℃,加入 过量的氨（NH3/ NOX =1.5），最佳反应温度： 900℃~950℃，反应停留时间约：0.25S，NOX与 NH3选择性反应在锅炉的炉膛中进行。 SNCR该法具有工艺简单、价格低廉的特点，但是 由于还原介质与烟气的混合控制困难，氨逃逸量大， 实际应用脱硝效率较SCR低，约25~40%。相同的 脱NOX效率30%时，SNCR装置投资费用为SCR的 1/3~1/4。
14
三、国内外NOx控制技术和产业化状况
3.1 低NOx燃烧技术 控制燃烧产生的NOx，采取的措施是： (1)降低过量空气系数和氧气浓度，使煤粉在缺氧条 件下燃烧； (2)降低燃烧温度，防止产生局部高温区； (3)缩短烟气在高温区的停留时间等。
3.2 烟气脱硝技术 对完全燃烧后的烟道气用化学还原、物理吸附、化 学吸收、生物降解的方法达到降低NOx的目的。
13
2.3有关NOX控制的措施、政策
措施： ● 推广低氮燃烧技术改造，新建装置采用分级燃烧技 术和低NOX燃烧器。逐步要求20万千瓦及以上机组 实施SCR。 ● 目前执行的排污收费。参照二氧化硫排污收费标准 0.63元/kg。收费从2005年7月1日开始。
政策： ● 电厂脱硝项目的示范工程，给予一定的资助，老装 置SCR改造给予国债支持。 ● 配套实施氮氧化物排放总量控制与排放交易政策、 电价政策。
