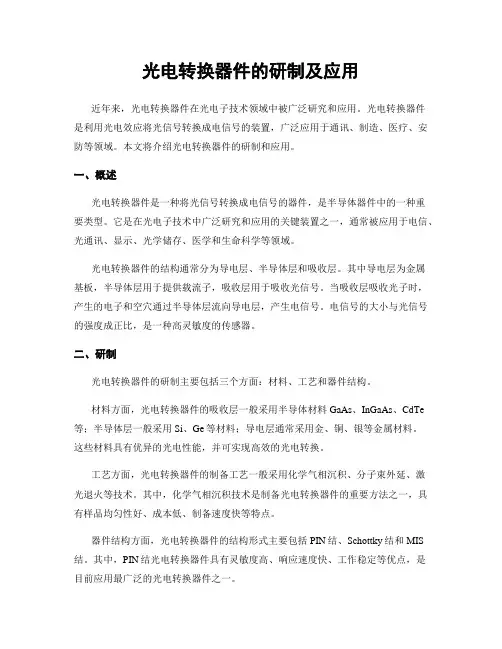

第七章 光电转换器件

光电转换器件的研制及应用近年来，光电转换器件在光电子技术领域中被广泛研究和应用。

光电转换器件是利用光电效应将光信号转换成电信号的装置，广泛应用于通讯、制造、医疗、安防等领域。

本文将介绍光电转换器件的研制和应用。

一、概述光电转换器件是一种将光信号转换成电信号的器件，是半导体器件中的一种重要类型。

它是在光电子技术中广泛研究和应用的关键装置之一，通常被应用于电信、光通讯、显示、光学储存、医学和生命科学等领域。

光电转换器件的结构通常分为导电层、半导体层和吸收层。

其中导电层为金属基板，半导体层用于提供载流子，吸收层用于吸收光信号。

当吸收层吸收光子时，产生的电子和空穴通过半导体层流向导电层，产生电信号。

电信号的大小与光信号的强度成正比，是一种高灵敏度的传感器。

二、研制光电转换器件的研制主要包括三个方面：材料、工艺和器件结构。

材料方面，光电转换器件的吸收层一般采用半导体材料GaAs、InGaAs、CdTe 等；半导体层一般采用Si、Ge等材料；导电层通常采用金、铜、银等金属材料。

这些材料具有优异的光电性能，并可实现高效的光电转换。

工艺方面，光电转换器件的制备工艺一般采用化学气相沉积、分子束外延、激光退火等技术。

其中，化学气相沉积技术是制备光电转换器件的重要方法之一，具有样品均匀性好、成本低、制备速度快等特点。

器件结构方面，光电转换器件的结构形式主要包括PIN结、Schottky结和MIS 结。

其中，PIN结光电转换器件具有灵敏度高、响应速度快、工作稳定等优点，是目前应用最广泛的光电转换器件之一。

三、应用光电转换器件在通讯、制造、医疗、安防等领域中有广泛应用。

1. 通讯光电转换器件在通讯领域中主要应用于光通讯，具有传输速度快、距离远、带宽大等优点。

光电转换器件在光路的发送端和接收端分别充当激光器和光电检测器，将光信号转换成电信号进行传输。

目前，光电转换器件在高速通讯中的应用已成为技术发展的主流方向。

2. 制造光电转换器件在制造领域中主要应用于自动化检测、测量、质量控制等方面。

光电转换器件工作原理分析光电转换器件是一种能够将光能转化为电能的装置，它在现代科技领域起到至关重要的作用。

光电转换器件可以通过光电效应将光能转化为电子能量，从而产生电流或电压。

本文将对光电转换器件的工作原理进行详细的分析。

一、光电转换器件的基本原理光电转换器件主要基于光电效应来工作，光电效应是指当光线照射到物质表面时，物质中的电子受到激发，从而形成电子的迁移和电流的产生。

根据光电效应的不同机制，光电转换器件可以分为光电导、光电光导和光电电势差三类。

1. 光电导效应光电导效应是最常见的一种光电效应。

当光线照射到半导体材料表面时，光子的能量被传递给半导体的电子。

如果光子的能量大于半导体材料的禁带宽度，半导体中的电子将从价带跃迁到导带，产生自由电子和空穴。

这些自由电子和空穴将在半导体中发生传导，从而形成电流。

2. 光电光导效应光电光导效应是一种光电效应的特殊形式，它主要应用于光纤通信领域。

在光纤通信中，光子传输信号的特点可用光导来实现。

当光线通过光纤传输时，光子会产生光电效应，将光能转化为电子能量。

这些电子能量在光纤中传导，使得光信号得以传递。

3. 光电电势差效应光电电势差效应是一种利用光电效应产生电压的方法。

在某些特殊的材料中，光子的能量可以导致物质内部的电子从禁带跃迁到导带，形成电势差。

这个电势差可以作为电源来驱动电路，实现光电转换。

二、光电转换器件的主要应用光电转换器件作为一种能将光能转化为电能的装置，在许多领域都有着广泛的应用。

下面将介绍一些光电转换器件的主要应用。

1. 光电汇流排光电汇流排是一种利用光电转换器件将光信号转换为电信号的装置。

它通过将多个光电转换器件连接在一起，形成一个可靠的光电汇流排系统。

光电汇流排可以应用于光通信、光计算和光存储等领域，具有高速传输、低损耗和容量大等优点。

2. 光伏电池光伏电池是一种广泛应用于太阳能领域的光电转换器件。

它通过将光能转化为电能，实现太阳能的利用。

•第七章光敏传感器•1．光电效应通常分为哪几类？简要叙述之。

与之对应的光电器件有哪些？•2．半导体内光电效应与入射光频率的关系是什么？3．光电倍增管产生暗电流的原因有哪些？如何降低暗电流？•4．试述光电倍增管的组成及工作原理？•5．简述光敏二极管和光敏三极管的结构特点、工作原理及两管的区别？•6．为什么在光照度增大到一定程度后，硅光电池的开路电压不再•随入射照度的增大而增大？硅光电池的最大开路电压为多少？•7．试举出几个实例说明光电传感器的实际应用，并进行工作原理的分析。

答案：一、光电效应分为两类：外光电效应和内光电效应外光电效应：入射光子被物质的表面所吸收，并从表面向外部释放电子的一种物理现象。

基于外光电效应的光电器件有光电管、光电倍增管。

内光电效应当光照在物体上，使物体的电导率发生变化，或产生光生电动势的现象。

分为光电导效应（如：光敏电阻）和光生伏特效应（如光电池、光电二极管、光电三极管）。

二、、对于不同的本征半导体材料，禁带宽度Eg不同，对入射光的波长或频率的要求也不同，一般都必须满足：7he1.24「hv=T^^-Eg式中v、A分别为入射光的频率和波长。

对于杂质半导体：Ei为杂质电离能三、1、欧姆漏电欧姆漏电主要指光电倍增管的电极之间玻璃漏电、管座漏电和灰尘漏电等。

欧姆漏电通常比较稳定，对噪声的贡献小。

在低电压工作时，欧姆漏电成为暗电流的主要部分。

在使用光电倍增管时，保证管壳和所有连接件的清洁干燥是十分必要的。

2、热发射由于光电阴极材料的光电发射阈值较低，容易产生热电子发射，即使在室温下也会有一定的热电子发射，并被电子倍增系统倍增。

要减小热电子发射，应选用热发射小的阴极材料，并在满足使用的前提下，尽量减小光电阴极的面积，降低光电倍增管温度。

3、残余气体放电光电倍增管中高速运动的电子会使管中的残余气体电离，产生正离子和光子，它们也将被倍增，形成暗电流。

这种效应在工作电压高时特别严重，使倍增管工作不稳定。

光电转换器件的性能分析及优化随着信息技术的快速发展，光电转换器件如太阳能电池、LED灯等已经成为人们生活中不可或缺的一部分。

在这些转换器件中，性能的优化是非常重要的。

本文将对光电转换器件的性能进行分析，并提出优化方案。

1. 光电转换器件的基本结构光电转换器件通常包括光电转换物质、电子注入材料、电子传输材料、电极等组成。

光电转换物质是转换器件中最重要的部分，它能够将光能转化为电能。

对于太阳能电池来说，其光电转换物质是半导体材料。

当太阳光射入太阳能电池中时，激发出电子并形成电子空穴对。

通过电子传输材料的导电作用，光电子被传输到电子注入材料中，从而形成电流。

最后，电极将电流收集在一起，转换为电能。

对于LED灯来说，其光电转换物质则是半导体材料中掺杂了杂质的p-n结。

当外加正向电压时，电子和空穴能够在p-n结中重组而释放出光子，形成发光现象。

2. 光电转换器件的性能分析在光电转换器件中，性能通常包括光电转换效率、发光效率、响应速度等。

下面将对这些性能进行分析。

2.1 光电转换效率光电转换效率是指太阳能电池从光能到电能的转换效率。

通常使用以下公式计算：η = Pout / Pin其中，Pout是太阳能电池的输出功率，Pin是其接受的太阳光最大功率。

光电转换效率的提高是光电转换器件优化的重点。

目前提高光电转换效率的研究主要集中在以下几个方面：①选用高效的光电转换物质，如InGaAs、GaAs等。

②降低光反射损失，提高光吸收率。

如使用纳米组装技术将不同大小的晶粒组装在一起，能够形成有效地光吸收材料。

③提高光电子的传输效率，降低传输损失。

如使用石墨烯等材料，能够提高电子传输速度。

④降低器件中的电子复合损失。

如使用TCO透明电极等材料，能够降低电子复合损失。

2.2 发光效率发光效率是指LED灯将电能转换为光能的效率。

通常使用以下公式计算：ηl = Pl / Pe其中，Pl是LED灯的光输出功率，Pe是其电输功率。

第七章光电转换器件第七章光电转换器件1、什么是光电探测器件的光谱响应特性？了解它有何重要性？2、为什么结型光电器件在正向偏置时没有明显的光电效应？结型光电器件必须工作在哪种偏置状态？3、如何理解“热释电探测器是一种交流或瞬时响应的器件”?4、光敏电阻和热敏电阻其阻值随光照强度的变化规律分别是什么？5、光电探测器的“电压响应度”和“电流响应度”如何定义？6、光电导探测器的“截止频率”如何定义？7、光敏电阻的“亮电阻”、“暗电阻”的含义是？实际应用中，选择光敏电阻时，其暗电阻阻值越大越好还是越小越好？为什么？8、光电导探测器的工作电路如左图所示，试推导光敏电阻的最佳负载电阻阻值。

9、一块半导体样品，有光照时电阻为50Ω，无光照时为5000Ω，求该样品的光电导。

10、已知CdS 光敏电阻的最大功耗为40mW ，光电导灵敏度lx s S g /105.06-?=，暗电导00=g ，若给CdS 光敏电阻加偏压20V ，此时入射到CdS 光敏电阻上的极限照度为多少勒克斯？11、敏电阻R 与Ωk R L 2=的负载电阻串联后接于V U b 12=的直流电源上，无光照时负载上的输出电压为mW U 201=，有光照时负载上的输出电压为V U 22=。

求：（1）光敏电阻的亮电阻和暗电阻阻值；（2）若光敏电阻的光电导灵敏度lx s S g /1066-?=，求光敏电阻所受的照度。

12、已知CdS 光敏电阻的暗电阻ΩM R D 10=，在照度为100lx 时亮电阻Ωk R 5=，用此光敏电阻控制继电器，如右图所示。

如果继电器的线圈电阻为4Ωk ，继电器的吸合电流为2mA ，问需要多少光照度时才能使继电器吸合？13、太阳能电池的“开路电压”、“短路电流”、“转换效率”、“最佳负载电阻”如何定义？14、（1）硅光电池的的开路电压为oc U ，当光照度增加到一定值后，oc U 为何不随光照度的增加而增加，只是接近0.6V ？（给出开路电压饱和的物理解释）（2）随着光照度的增加，光电池的短路电流是否会出现饱和现象？为什么？15、在太阳能电池的伏安特性曲线中，（1）“光电压区域”和“光电流区域”如何定义？（2）用光电池探测缓变光信号时，应工作在哪个区域？16、（1）PIN 管和普通PN 结光电二极管相比在结构上有何区别？（2）简述PIN 管、雪崩光电二极管的工作原理。

光电转换器件的研究与应用随着科技的不断进步，光电转换器件的研究与应用也越来越广泛。

光电转换器件是将光信号转换为电信号或将电信号转换为光信号的一种器件，它在信息通信、医疗、能源等方面有着重要的作用。

一、光电转换器件的种类光电转换器件主要分为以下几种：1.光电探测器光电探测器是将光信号转换为电信号的一种器件，主要用于光通信、光测量、光学成像等方面。

光电探测器的种类很多，如：PIN光电二极管、光电倍增管、载流子俘捕器等。

其中，PIN光电二极管具有响应速度快、灵敏度高、使用方便等优点，被广泛应用于光通信领域。

2.光电发射器光电发射器是将电信号转换为光信号的一种器件，主要用于光通信、光化学等领域。

光电发射器的种类也很多，如：LED、LD等。

其中，LED具有价格低廉、使用方便等优点，但功率较小；LD功率较大，适用于大功率光发射。

3.光电变换器光电变换器是将光信号转换为电信号或将电信号转换为光信号的一种器件，主要用于光通信、传感等方面。

光电变换器的种类包括：光电混合器、光电放大器等。

其中，光电混合器可实现光学相位调制、频率转换等，可用于光通信系统中光频偏移补偿；光电放大器产生的放大信号不受干扰，被广泛应用于光通信领域。

二、光电转换器件的研究进展1.纳米材料在光电器件中的应用近年来，纳米材料在光电器件中的应用得到了广泛关注。

研究表明，纳米材料具有大小量子效应、面积效应等特殊性质，在光电转换、荧光检测、光催化等方面表现出良好的性能。

纳米材料的应用可提高光电器件的响应速度、灵敏度，有利于光学调制、信号放大等过程。

同时，纳米材料的可控制备性也为光电器件的制备提供了新的思路。

2.量子点在光电器件中的应用量子点是一种呈球形、柱状或板状的半导体微小晶体，具有优异的光学、电学性质。

研究表明，量子点在光电器件中的应用可提高器件的稳定性、效率、灵敏度等性能。

量子点被广泛应用于光电器件中，如：量子点LED、量子点探测器等。

其中，量子点LED具有高效率、宽波长调节等优点，可用于高亮度光源；量子点探测器响应速度快、灵敏度高，可用于高速光通信。

光电转换器件的制备和性能研究1、光电转换器件简介光电转换器件是将光信号转换为电信号或将电信号转换为光信号的器件。

它由光电转换元件和电路组成。

光电转换元件的作用是将光信号转换为电信号或将电信号转化为光信号。

常见的光电转换元件有光电二极管、光电晶体管、光电流变阻器、光电导、光电探测器等。

2、光电转换器件的制备技术光电转换器件的制备技术是指将光电转换元件与电路集成在一起，制成具备光电转换功能的器件的方法。

制备过程一般包括以下几个步骤。

2.1、基板制备基板是光电转换器件的承载平台，其质量和结构将直接影响器件的性能。

常用基板材料有玻璃、硅、氮化硅、氧化铝等。

基板制备的主要工艺包括磨削、抛光、蚀刻、清洗等。

2.2、光电转换元件制备光电转换元件的种类较多，其制备工艺也各不相同。

以光电二极管为例，其制备工艺一般包括以下几个步骤。

（1）基板表面处理：首先清洗基板表面，以去除表面的尘垢和污染物，然后将其进行氧化处理，增强表面的粘附性。

（2）光阻涂覆：将光阻涂覆在基板上，并在紫外线下进行预处理，形成光阻图形。

（3）配线：将金属线材料放置在预定的位置，然后进行金属线刻蚀。

（4）N区扩散：在光阻图案的边缘加热，使N型信号区域扩散到基底上。

（5）蚀刻：进行蚀刻处理，将未覆盖在光阻图案下的金属线材料和N型区域蚀去。

2.3、电路制备采用传统的半导体制程制备电路，常用的技术包括光刻、离子注入、蒸发、溅射、金属化等。

3、光电转换器件的主要性能指标光电转换器件的主要性能指标包括响应速度、灵敏度、带宽和噪声等。

3.1、响应速度响应速度是指光电转换器件对于光信号的响应速度，通俗来说，就是光电二极管输出电流上升到90%需要的时间。

不同种类的光电转换器件响应速度不同，一般情况下，响应速度越快，其性能越好。

3.2、灵敏度灵敏度是指光电转换器件输出信号的大小与输入光信号的强度之间的关系。

通俗来说，就是光电二极管输出的电流与入射光的光功率之间的关系。

光电转换器件设计与分析随着科技的不断发展，光电转换器件越来越受到人们的关注。

光电转换器件可以将光能转化为电能，也可以将电能转化为光能。

它的应用非常广泛，例如太阳能电池板、光传感器、光电子器件等。

本文将探讨光电转换器件的设计与分析。

一、太阳能电池板的设计1.1 太阳能电池板的组成太阳能电池板是一种将太阳光能转化为电能的器件。

它由太阳能电池片、连铸铝板、覆层玻璃、EVA、框架、接线盒构成。

其中，太阳能电池片是太阳能电池板的核心部分，它由多个薄膜太阳电池片组成。

连铸铝板具有良好的导电性能和耐腐蚀性能，能够保护太阳能电池片。

覆层玻璃是一种透明的夹层玻璃，能够有效保护太阳能电池片。

EVA是一种密封胶，用于夯实太阳能电池片和覆层玻璃之间的空隙。

框架是用于装配太阳能电池板的骨架，通常采用铝合金材料。

接线盒负责太阳能电池板内部的电路连接和防尘防水。

1.2 太阳能电池片的选型太阳能电池板的性能主要取决于太阳能电池片的质量。

太阳能电池片有多种材料，例如单晶硅、多晶硅、非晶硅、柔性薄膜等。

不同材料的太阳能电池片具有不同的优缺点。

单晶硅和多晶硅太阳能电池片的光电转换效率较高，但成本也较高；非晶硅太阳能电池片的成本较低，但光电转换效率较低；柔性薄膜太阳能电池片可以弯曲，重量轻，但光电转换效率较低。

在选型时需要权衡成本和性能，选择最适合自己应用的太阳能电池片。

1.3 太阳能电池板的工艺流程太阳能电池板的制作需要经过多道工艺流程，包括太阳能电池片的制备、连铸铝板的制备、覆层玻璃的制备、EVA的制备、框架的制备、接线盒的制备和太阳能电池板的组装等。

其中，太阳能电池片的制备是太阳能电池板制作的核心，需要采用精密的工艺和设备。

其他流程的质量也会影响到太阳能电池板的性能和寿命。

二、光传感器的设计2.1 光传感器的原理光传感器是一种能够将光信号转化为电信号的传感器。

它包括光电二极管、光敏电阻、光电晶体管等光电转换器件。

光传感器工作时，光线射向光电转换器件，产生光电效应，产生电压或电流信号。

光电转换器件的制备和应用研究光电转换器件是指能够将光能转化为电信号的器件，广泛应用于太阳能电池、光电传感器、显示器等领域。

随着科技的进步和人类对清洁能源的需求增加，光电转换器件的研究和应用变得愈加重要。

本文将探讨光电转换器件的制备和应用研究。

一、光电转换器件的制备光电转换器件的制备包含了多个步骤，其中最为重要的是材料制备和器件制备。

1.材料制备光电转换器件一般由半导体材料制成，具有良好的光电转换性能。

其中最常用的半导体材料包括硅、氮化硅、氧化铟锡等。

材料制备的关键在于控制半导体材料的组成、形貌和结构。

2.器件制备器件制备是指将制备好的材料通过一系列工艺制作成器件。

光电转换器件的器件制备包含了一系列的步骤，如光刻、化学蚀刻、沉积等，需要进行精细的操作。

制备好的器件需要通过测试进行性能评估，最终生产出成品。

二、光电转换器件的应用研究1.太阳能电池太阳能电池是将太阳能转换为电能的设备，其中最常用的太阳能电池就是光伏电池。

光伏电池通过将光能转化为电能，实现了清洁能源的利用。

目前已有很多研究致力于提高光伏电池的效率和稳定性。

2.光电传感器光电传感器是一种能够将光信号转换为电信号的传感器，被广泛应用于医疗、工业、航空航天等领域。

光电传感器具有体积小、响应速度快、灵敏度高等特点，目前已有很多研究致力于提高光电传感器的性能。

3.显示器显示器是指将电信号转换为图像的设备，其中最常用的显示器就是液晶显示器。

液晶显示器通过对光信号的调制，实现了高清晰度、低功耗、高可见度等特点。

目前已有很多研究致力于提高液晶显示器的性能和可靠性。

三、未来发展趋势光电转换器件是一种前沿的技术，随着科技的不断发展，未来光电转换器件的应用将会更加广泛。

目前已有很多研究致力于提高光电转换器件的效率和可靠性，引入新的材料和工艺。

未来，光电转换器件的发展还将涉及到智能化、可穿戴、柔性等方面的技术创新。

总之，光电转换器件的制备和应用研究具有广泛的应用前景和市场前景。
