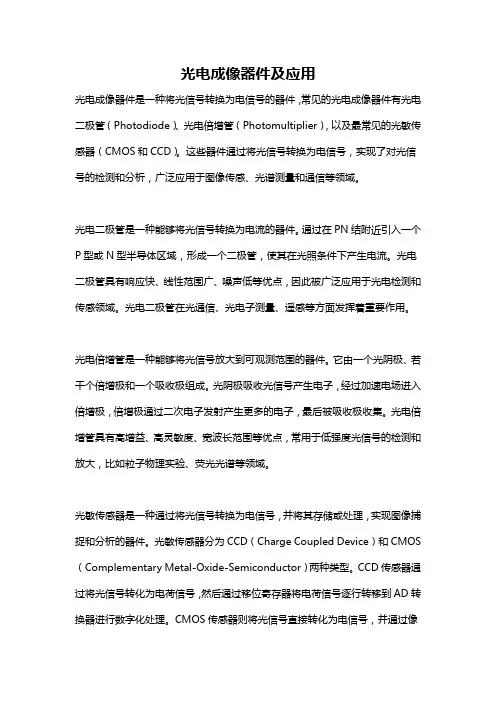

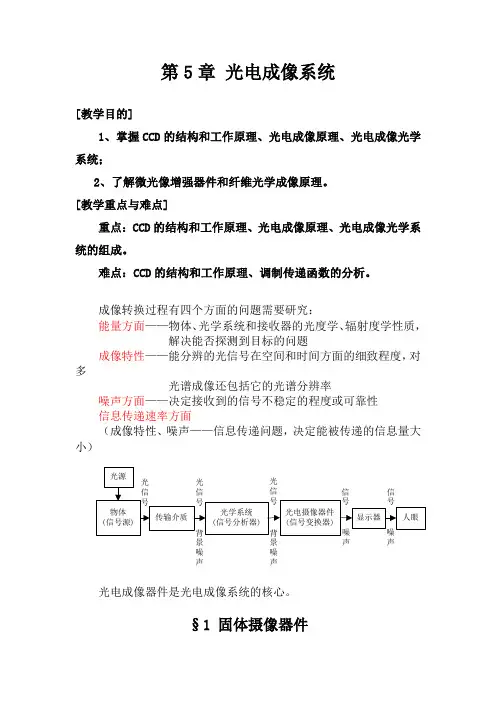

光电成像器件及应用光电成像器件是一种将光信号转换为电信号的器件,常见的光电成像器件有光电二极管(Photodiode)、光电倍增管(Photomultiplier),以及最常见的光敏传感器(CMOS和CCD)。
这些器件通过将光信号转换为电信号,实现了对光信号的检测和分析,广泛应用于图像传感、光谱测量和通信等领域。
光电二极管是一种能够将光信号转换为电流的器件。
通过在PN结附近引入一个P型或N型半导体区域,形成一个二极管,使其在光照条件下产生电流。
光电二极管具有响应快、线性范围广、噪声低等优点,因此被广泛应用于光电检测和传感领域。
光电二极管在光通信、光电子测量、遥感等方面发挥着重要作用。
光电倍增管是一种能够将光信号放大到可观测范围的器件。
它由一个光阴极、若干个倍增极和一个吸收极组成。
光阴极吸收光信号产生电子,经过加速电场进入倍增极,倍增极通过二次电子发射产生更多的电子,最后被吸收极收集。
光电倍增管具有高增益、高灵敏度、宽波长范围等优点,常用于低强度光信号的检测和放大,比如粒子物理实验、荧光光谱等领域。
光敏传感器是一种通过将光信号转换为电信号,并将其存储或处理,实现图像捕捉和分析的器件。
光敏传感器分为CCD(Charge Coupled Device)和CMOS (Complementary Metal-Oxide-Semiconductor)两种类型。
CCD传感器通过将光信号转化为电荷信号,然后通过移位寄存器将电荷信号逐行转移到AD转换器进行数字化处理。
CMOS传感器则将光信号直接转化为电信号,并通过像素阵列逐一读出,实现图像的数字化。
光敏传感器具有分辨率高、动态范围广、响应速度快等优点,被广泛应用于数码相机、摄像机、智能手机等图像采集设备。
光电成像器件在很多领域都有广泛的应用。
在图像传感领域,光电成像器件能够将光信号转化为电信号,并通过传感器的像素阵列将其逐一读出,实现图像的捕捉和存储。
在医学影像方面,光电成像器件能够通过对不同波长的光信号的接收和分析,实现对生物组织的成像和诊断。
光电成像器件利用光电效应将可见或非可见的辐射图像转换或增强为可观察、记录、传输、存储以及可进行处理的图像的器件系列的总称。
其目的在于弥补人眼在灵敏度、响应波段、细节的视见能力以及空间和时间上的局限等方面的不足。
最早的一种光电成像器件──光电析像管出现于1931年。
目前,各种类型的光电成像器件已广泛应用于天文学、空间科学、X 射线放射学、夜间观察、高速摄影以及科学实验中。
按工作原理,光电成像器件可分为像管、摄像管和固体成像器件。

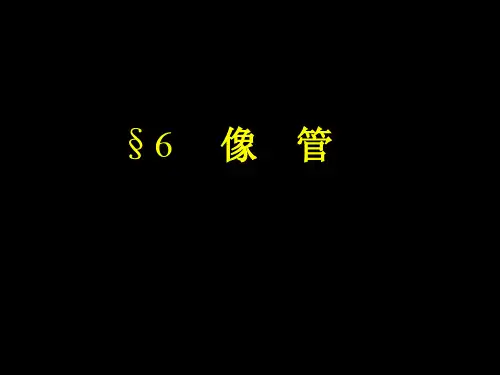

1、像管 各种类型的变像管、像增强器的电子照相管的总称。
它将可见或非可见的辐射图像转换或增强为可直接观察或记录的图像。
其工作原理是将投射在光电阴极上的辐射图像转换为电子图像,电子光学系统将此图像尽可能真实地转移到荧光屏上产生一个增强的光学图像(如变像管和像增强器)或记录在对高速电子敏感的胶片上(如电子照相管)。
a、变像管 一种把非可见(红外或紫外)辐射图像转换成可见光图像的器件。
图1a[变像管]示出了利用银氧铯光电阴极的红外变像管,它通常用于主动红外夜视中。
图1b[变像管]为一种用于高速摄影的变像管。
图1 变像管b、像增强器 一种将微弱的光学图像增强为高亮度的可见光图像的器件。
它广泛用于微光夜视中。
其光敏面通常采用钠钾铯锑多碱光电阴极。
获得高亮度增益的方式有级联和使用电子倍增器两种。
实现级联的方式也有两种:一种是在同一管壳内用薄的云母片作为支撑体,其两侧分别制作光电阴极和荧光屏,形成夹心倍增屏结构,以实现各级像管之间的耦合。
磁聚焦像增强器大都采用这种方式。
另一种是采用纤维光学面板将单个静电聚焦型像增强管耦合在一起,如纤维光学耦合三级级联像增强器,它通常称为第一代像增强器,如图2[ 纤维光学耦合三级级联像增强器]所示。
25/25毫米第一代像增强器的典型性能是:放大率 =0.85,分辨率 28线对/毫米,亮度增益5×10,等效背景照度2×10勒克斯。
图2 纤维光学耦合三级级联像增强器在管内获得电子倍增的一条途径是在单级像增强管中插入电子倍增器,曾用过氯化钾薄膜,目前均使用微通道板电子倍增器,微通道板(MCP)是由数以百万计的微型通道电子倍增器的通道紧密排列而成的二维阵列器件。
